GEBRUIKSAANWIJZING HGB75423UZ AEG

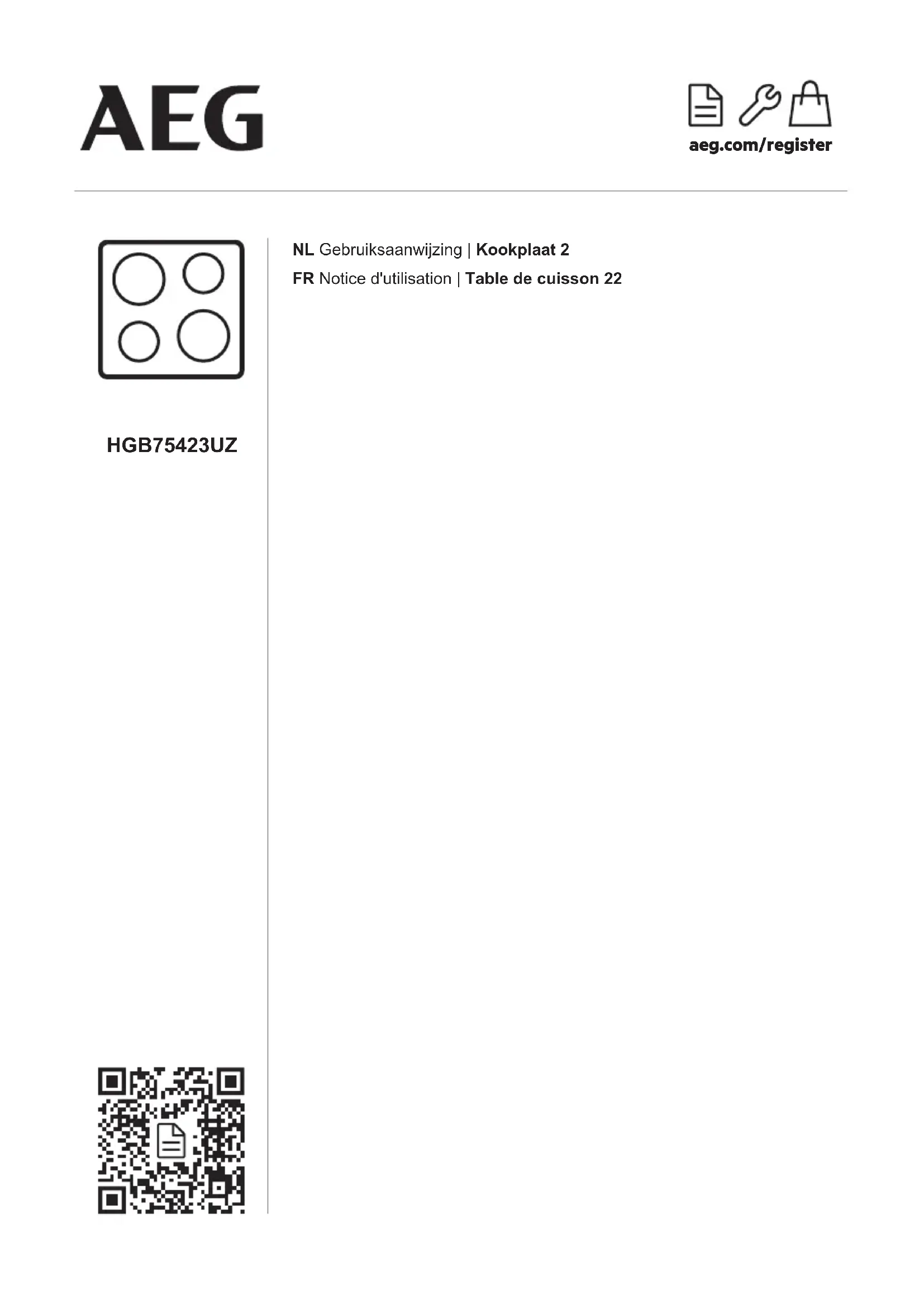

aeg.com/register HGB75423UZ NL Gebruiksaanwijzing | Kookplaat 2 FR Notice d'utilisation | Table de cuisson 22 aeg.com\registerWelkom bij AEG! Hartelijk dank dat je voor onze apparatuur hebt gekozen. Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:www.aeg.com/supportWijzigingen voorbehouden. INHOUDSOPGAVE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 Veiligheid van kinderen en kwetsbare personen

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te 2 NEDERLANDSworden gehouden, tenzij ze voortdurend onder toezicht staan.

• Houd toezicht op kinderen, om te voorkomen dat zij gaan spelen met het apparaat.

• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.

• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het gebruik en bij het afkoelen.

• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.

• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

• Dit apparaat is uitsluitend bestemd om mee te koken.

• Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.

• Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de (gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt.

• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. U dient te voorkomen de verwarmingselementen aan te raken.

• WAARSCHUWING: Onbewaakt koken op een kookplaat met vet of olie kan gevaarlijk zijn en tot brand leiden.

• Gebruik nooit water om het kookvuur te blussen. Schakel het apparaat uit en bedek de vlammen met bijv. een branddeken of deksel.

• WAARSCHUWING: Het apparaat mag niet van stroom worden voorzien door een extern schakelapparaat, zoals een tijdklok, of aangesloten worden op een circuit dat door NEDERLANDS 3het elektriciteitsbedrijf regelmatig aan en uit wordt geschakeld.

• OPGELET: Tijdens het kookproces moet u in de buurt blijven Een kort kookproces moet voortdurend bewaakt worden.

• WAARSCHUWING: Brandgevaar: Bewaar geen voorwerpen op de kookoppervlakken.

• Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen niet op het oppervlak van de kookplaat worden geplaatst, aangezien ze heet kunnen worden.

• Gebruik het apparaat niet voordat u het in de ingebouwde constructie installeert.

• Gebruik geen stoomreiniger om het apparaat schoon te maken.

• Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een erkende service of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

• Als het apparaat rechtstreeks op de stroomvoorziening wordt aangesloten, is er een alpolige isolatieschakelaar met een contactopening nodig op alle polen. De volledige ontkoppeling, in overeenstemming met de voorwaarden die gespecificeerd zijn in overspanningscategorie III, moet worden gegarandeerd. De aardkabel is hiervan uitgesloten.

• Let er bij het leiden van de stroomkabel op dat de kabel niet rechtstreeks in contact komt (bijvoorbeeld met behulp van isolatiehuls) met onderdelen die temperaturen van meer dan 50°C boven kamertemperatuur kunnen bereiken.

• WAARSCHUWING: Gebruik alleen kookplaatbeschermers die door de fabrikant van het kookapparaat zijn ontworpen of door de fabrikant van het apparaat in de gebruiksinstructies als geschikt zijn aangegeven of kookplaatbeschermers die in het apparaat zijn geïntegreerd. Het gebruik van ongeschikte kookplaatbeschermers kan ongelukken veroorzaken. 4 NEDERLANDS2. VEILIGHEIDSVOORSCHRIFTEN Dit apparaat is geschikt voor de volgende markten: BE LU

WAARSCHUWING! Alleen een erkende installatietechnicus mag dit apparaat installeren. WAARSCHUWING! Gevaar voor letsel of schade aan het apparaat.

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Volg de installatie-instructies die zijn meegeleverd met het apparaat.

• Houd de minimumafstand naar andere apparaten en units in acht.

• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.

• Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.

• Bescherm de bodem van het apparaat tegen stoom en vocht.

• Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat heet kookgerei van het apparaat valt als de deur of het raam wordt geopend.

• Als het apparaat geïnstalleerd is boven lades zorg er dan voor dat de ruimte tussen de onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie.

• De onderkant van het apparaat kan heet worden. Installeer een onbrandbaar scheidingspaneel onder het apparaat om te voorkomen dat de onderkant kan worden aangeraakt.

2.2 Elektrische aansluiting

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten worden uitgevoerd door een gekwalificeerde elektricien.

• , moet het apparaat geaard worden.

• Verzeker jezelf ervan dat de stekker uit het stopcontact is getrokken, voordat je welke werkzaamheden dan ook uitvoert.

• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.

• Controleer of het apparaat correct geïnstalleerd is. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) kunnen ertoe leiden dat de contactklem te heet wordt.

• Gebruik het juiste netsnoer.

• Zorg dat de stroomkabel niet verstrikt raakt.

• Controleer of er een aardlekschakelaar is geïnstalleerd.

• Gebruik de trekontlastingsklem op de kabel.

• Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het hete apparaat of heet kookgerei niet aanraakt als je het apparaat op een nabijgelegen contactdoos aansluit.

• Gebruik geen adapters met meerdere stekkers en verlengkabels.

• Zorg ervoor dat je de stekker (indien van toepassing) of het netsnoer niet beschadigt. Neem contact op met ons erkende servicecentrum of een elektricien om een beschadigde stroomkabel te vervangen.

• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is. NEDERLANDS 5• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.

• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.

LET OP! Bij gebruik van een gasfles moet je deze altijd op een vlak horizontaal oppervlak houden (met de gasklep bovenaan).

• Alle gasaansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.

• Controleer vóór installatie of de plaatselijke distributieomstandigheden (gassoort en -druk) en de afstelling van het apparaat met elkaar te combineren zijn.

• Zorg ervoor dat er lucht in het apparaat circuleert.

• De informatie over de gastoevoer staat op het typeplaatje.

• Dit apparaat mag niet aangesloten worden op een inrichting dat producten afvoert voor verbranding. Sluit het apparaat aan volgens de geldende installatieregels. Volg de vereisten voor voldoende ventilatie.

WAARSCHUWING! Gevaar voor letsel, brandwonden of elektrische schokken. LET OP! Het gebruik van een gaskooktoestel resulteert in de productie van warmte, vocht en verbrandingsproducten in de ruimte waarin het apparaat wordt geïnstalleerd. Zorg ervoor dat de keuken goed geventileerd is, vooral wanneer het apparaat in gebruik is. Langdurig intensief gebruik van het apparaat kan extra ventilatie vereisen. Dit is bijvoorbeeld het verhogen van mechanische ventilatie waar aanwezig, extra ventilatie om de verbrandingsproducten veilig te verwijderen naar buitenlucht (externe lucht), terwijl het ook ruimtelucht ververst met extra ventilatie. Raadpleeg een bevoegde persoon voordat je de extra ventilatie installeert.

• De specificatie van dit apparaat niet wijzigen.

• Verwijder voor het eerste gebruik alle verpakkingsmaterialen, etiketten en beschermfolie (indien van toepassing).

• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd worden.

• Laat het apparaat tijdens de werking niet onbeheerd achter.

• Zet de kookzone op "uit" na ieder gebruik.

• Plaats geen bestek of deksels van steelpannen op de kookzones. Ze kunnen heet worden.

• Gebruik het apparaat niet met natte handen of als het contact maakt met water.

• Gebruik het apparaat niet als werkblad of als opslagoppervlak.

• Als u voedsel in hete olie plaatst, kan het spatten.

• Gebruik geen aluminiumfolie of andere materialen tussen het kookoppervlak en het kookgerei, tenzij anders aangegeven door de fabrikant van dit apparaat.

• Gebruik alleen accessoires die door de fabrikant voor dit apparaat worden aanbevolen. WAARSCHUWING! Risico op brand en explosie.

• Wanneer ze verwarmd worden, kunnen vetten en oliën ontvlambare dampen 6 NEDERLANDSafgeven. Houd open vuur of verwarmde voorwerpen uit de buurt van vetten en oliën wanneer u ermee kookt.

• De dampen die boven erg hete olie ontstaan kunnen spontaan ontbranden.

• Gebruikte olie, die voedselresten kan bevatten, kan ontbranden bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt.

• Plaats geen ontvlambare producten of artikelen die vochtig zijn met ontvlambare producten in, bij of op het apparaat. WAARSCHUWING! Risico op schade aan het apparaat.

• Laat geen heet kookgerei op het bedieningspaneel staan.

• Laat kookgerei niet droogkoken.

• Zorg ervoor dat je geen voorwerpen of kookgerei op het apparaat laat vallen. Het oppervlak kan beschadigd raken.

• Laat nooit een brander aan met leeg kookgerei of zonder kookgerei.

• Om morsen te voorkomen, gebruik alleen stabiele pannen met de juiste vorm en diameter, groter dan de afmetingen van de branders.

• Zorg ervoor dat het kookgerei in het midden van de branders staat.

• Gebruik geen grote pannen die de randen van het apparaat overschrijden. Dit kan het apparaat beschadigen.

• Zorg ervoor dat de handgrepen van pannen zich niet boven de voorrand van de kookplaat bevinden.

• Controleer of de vlam niet dooft als je de knop snel van de maximale stand naar de minimale stand draait.

• Plaats geen vlamverdeler op de brander.

• Zorg dat geen zure vloeistoffen, zoals azijn, citroensap of kalkaanslagverwijderaar, de kookplaat aanraken. Dit kan matte plekken veroorzaken.

• Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.

2.5 Onderhoud en reiniging

WAARSCHUWING! Verwijder de toetsen, knoppen of pakkingen niet van het bedieningspaneel. Er kan water in het apparaat komen en schade veroorzaken.

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.

• Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt.

• Gebruik geen waterstralen en stoom om het apparaat te reinigen.

• Reinig het apparaat met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schurende producten, schuursponsjes, oplosmiddelen of metalen voorwerpen, tenzij anders aangegeven.

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat. Gebruik alleen originele reserveonderdelen.

WAARSCHUWING! Gevaar voor letsel of verstikking.

• Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat.

• Haal de stekker uit het stopcontact.

• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

• Maak de externe gasleidingen plat. NEDERLANDS 73. MONTAGE WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Voordat u de kookplaat installeert, dient u de onderstaande informatie van het typeplaatje te noteren. Het typeplaatje bevindt zich onderop de kookplaat. Model ....................................... Productnummer (PNC) ........................................ Serienummer ...........................

WAARSCHUWING! De volgende instructies over montage, aansluiting en onderhoud moeten door gekwalificeerd personeel in overeenstemming met de geldende normen en voorschriften worden uitgevoerd. Het is noodzakelijk dat de aansluiting op de gasleiding wordt uitgevoerd door middel van een AGB-kraan. Kies vaste aansluitingen of gebruik een flexibele leiding van AGB (roestvrij staal) conform de geldende voorschriften (NBN D 51.003). Als u flexibele metalen leidingen gebruikt, zorg er dan voor dat deze niet in aanraking komen met bewegende onderdelen en dat deze niet bekneld raken. Wees ook voorzichtig met het plaatsen van de kookplaat met een oven. Controleer of de gastoevoerdruk van het apparaat voldoet aan de aanbevolen waarden. De verstelbare aansluiting wordt op de uitbreidingsbrug bevestigd met behulp van een moer G 1/2". Alle onderdelen in de afbeelding zijn al in de fabriek gemonteerd. Voordat het apparaat de fabriek verlaat, is het getest om u de beste resultaten te geven. 1/2 1/2 A B C A. Uiteinde van as met moer B. Vulring meegeleverd met het apparaat C. Kniekoppeling meegeleverd met het apparaat Vloeibaar gas (alleen voor België) Gebruik de houder voor de rubber vloeibaar gasslang. Gebruik altijd de pakking. Ga vervolgens verder met de gasaansluiting. De flexibele leiding is voorbereid op gebruik als:

• deze kan niet warmer worden dan kamertemperatuur, hoger dan 30°C;

• deze is niet langer dan 1500 mm;

• deze geen afklemmingen vertoont;

• deze niet wordt belast met trek- of torsiekrachten;

• deze niet in aanraking komt met scherpe randen of hoeken;

• deze eenvoudig kan worden onderzocht om te verzekeren dat deze in orde is. De controle voor behoud van de flexibele leiding bestaat uit het controleren of:

• deze geen barsten, sneden, sporen van verbranden op de twee uiteinden en over de volledige lengte vertoont;

• het materiaal niet verhard is, maar de correcte elasticiteit vertoont;

• de bevestigingsklemmen niet verroest zijn;

• de levensduur niet verlopen is. Als er een of meer defecten zichtbaar zijn, mag de leiding niet worden gerepareerd, maar moet deze worden vervangen. WAARSCHUWING! Controleer na montage of de afdichting van elke leidingaansluiting correct is. Gebruik een zeepoplossing, geen vlam! 8 NEDERLANDS3.3 Injectoren vervangen (alleen voor België)

1. Verwijder de pansteunen.

2. Verwijder de kappen en kronen van de

3. Verwijder met een dopsleutel 7 de

injectoren en vervang ze door de sproeiers die nodig zijn voor het type gas dat je gebruikt (zie de tabel in het hoofdstuk "Technische gegevens").

4. Plaats alle onderdelen terug, waarbij je

dezelfde procedure in omgekeerde volgorde uitvoert.

5. Bevestig het label met het nieuwe type

gastoevoer in de buurt van de gastoevoerleiding. Dit etiket kun je vinden in het pakket dat bij het apparaat is meegeleverd. Als de toevoergasdruk kan worden gewijzigd of anders is dan de benodigde druk, moet je een geschikte drukregelaar op de gastoevoerleiding plaatsen.

3.4 Aanpassing minimumniveau

(alleen voor België) Het minimumniveau van de branders afstellen:

1. Steek de brander aan.

2. Draai de knop op de minimumstand.

3. Verwijder de knop en de pakking.

WAARSCHUWING! Let op dat u de pakking niet beschadigt. Gebruik geen scherp gereedschap om die te verwijderen.

4. Pas de stand van de bypass-schroef aan

met een smalle schroevendraaier (A).

• van aardgas G20/G25 20/25 mbar op vloeibaar gas, draait u de instelschroef helemaal vast.

• van vloeibaar gas op aardgas G20/G25 20/25 mbar, draai de bypass-schroef dan ongeveer 1/4 draai los.

6. Plaats de pakking en de knop terug.

WAARSCHUWING! Plaats de pakking precies in de oorspronkelijke positie. WAARSCHUWING! Controleer of de vlam niet dooft als u de knop snel van de maximale stand naar de minimale stand draait.

3.5 Elektrische aansluiting

• Zorg ervoor dat de nominale spanning en het type vermogen op het typeplaatje overeenkomen met de spanning en het NEDERLANDS 9vermogen van de lokale stroomvoorziening.

• Dit apparaat wordt geleverd met een netsnoer. Het moet voorzien zijn van een geschikte stekker die de belasting op het typeplaatje aankan. Zorg ervoor dat u de stekker in een correct stopcontact steekt.

• Gebruik altijd een correct geïnstalleerd schokbestendig stopcontact.

• Zorg ervoor dat de netvoedingsstekker na montage bereikbaar is.

• Trek niet aan de netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

• Er bestaat brandgevaar als het apparaat op een verlengkabel, een adapter of een meervoudige aansluiting is aangesloten. Zorg ervoor dat de aardingsaansluiting voldoet aan de normen en voorschriften.

• Laat het netsnoer niet heter worden dan een temperatuur van 90°C.

Gebruik voor het vervangen van de aansluitkabel alleen de speciale kabel of het equivalent daarvan. Het kabeltype is: H03V2V2-F T90. Zorg ervoor dat de doorsnede van het snoer geschikt is voor de voltagebelasting en de bedrijfstemperatuur. De groen/gele aardedraad moet ca. 2 cm langer zijn dan de bruine (of zwarte) fasedraad .

1. Sluit de groen/gele (aarde) draad aan op

de eindklem gemarkeerd met de letter 'E' of het aardesymbool , of groen/geel gekleurd.

2. Sluit de blauwe (nul) draad aan op de

eindklem gemarkeerd met de letter 'N', of blauw gekleurd.

3. Sluit de bruine (onder spanning staande)

draad aan op de eindklem gemarkeerd met de letter 'L'. Deze moet altijd worden aangesloten op de netwerkfase.

LET OP! Monteer het apparaat alleen op een werkblad met een plat oppervlak.

3.8 Installeren van kookplaat onder

de afzuigkap Als u de kookplaat onder een kap monteert, moet u de montage-instructies van de dampkap raadplegen om de minimale afstand tussen de apparaten te weten te komen.

3.9 Mogelijkheden voor insertie

Het paneel dat onder de kookplaat is geïnstalleerd, moet gemakkelijk te verwijderen zijn. Ook moet het gemakkelijk toegankelijk zijn voor het geval dat er technische ondersteuning nodig is. Keukenmeubel met min 20 mm (max 150 mm) 30 mm 60 mm

A. Verwijderbaar paneel B. Ruimte voor aansluitingen Keukeneenheid met oven De elektrische aansluiting van de kookplaat en de oven moeten afzonderlijk worden geïnstalleerd, om veiligheidsredenen en zodat de oven gemakkelijk uit de eenheid kan worden verwijderd.

NEDERLANDS 114. BESCHRIJVING VAN HET PRODUCT

4.1 Indeling van het kookoppervlak

Symbool Beschrijving geen gastoevoer / uit-standontstekingsstand / maximalegastoevoerminimale gastoevoer1 - 9 vermogensniveaus

5. DAGELIJKS GEBRUIK

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

5.1 Overzicht brander

5.2 De brander ontsteken

Steek de brander altijd aan voordat je er kookgerei op plaatst. WAARSCHUWING! Steek de brander niet aan wanneer de vlammenspreider is verwijderd. WAARSCHUWING! Wees bijzonder voorzichtig bij het gebruik van open vuur in de keukenomgeving. De fabrikant kan niet aansprakelijk worden gesteld in het geval van onjuist gebruik van de vlam.

1. Druk de bedieningsknop omlaag en draai

deze linksom naar de maximale gastoevoerstand ( ).

2. Houd de bedieningsknop even lang of

korter dan 10 seconden ingedrukt. Hierdoor kan het thermokoppel opwarmen. Zo niet, dan wordt de gastoevoer onderbroken.

3. Stel de vlam af nadat deze regelmatig is.

12 NEDERLANDSAls de brander na enkele pogingen niet aangaat, controleer dan of de kroon en de dop goed op hun plaats zitten. WAARSCHUWING! Houd de bedieningsknop niet langer dan vijftien seconden ingedrukt. Als de brander na 15 seconden niet brandt, laat dan de bedieningsknop los en probeer de brander na minimaal 1 minuut weer aan te steken. LET OP! Bij afwezigheid van elektriciteit kun je de brander ontsteken zonder elektrische inrichting. Breng in dit geval de brander bij met een vlam, draai de bedieningsknop tegen de klok in naar de maximale gastoevoerstand en druk deze omlaag. Houd de bedieningsknop ongeveer 10 seconden ingedrukt om het thermokoppel op te warmen. Als de brander per ongeluk uitgaat, draai de bedieningsknop dan naar de uit-stand en probeer de brander na minimaal 1 minuut weer aan te steken. De vonkontsteking kan automatisch starten als je het apparaat inschakelt, na installatie of een stroomstoring. Dat is normaal. De kookplaat wordt geleverd met StepPower. Met deze functie kun je het vermogen nauwkeuriger instellen van 9-1. Vlam van de piloot De vlam rondom het thermokoppel is een waakvlam. Het voorkomt onverwachte uitschakeling.

5.3 De brander uitschakelen

Om de vlam te doven, de knop naar de off- positie draaien . WAARSCHUWING! Draai de vlam altijd lager of schakel hem uit voordat u de pan van de brander haalt

6. AANWIJZINGEN EN TIPS

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

LET OP! Gebruik geen gietijzeren pannen, aardewerk, grillaccessoires of grillplaten. Het roestvrij staal kan worden aangetast als dit te veel wordt verwarmd. NEDERLANDS 13WAARSCHUWING! Plaats één pan niet op twee branders. WAARSCHUWING! Zet geen instabiele of beschadigde pannen op de brander, om morsen en letsel te voorkomen. LET OP! Zorg dat de bodems van de pannen niet dicht bij de bedieningsknop staan, anders wordt de bedieningsknop heet. LET OP! Zorg ervoor dat de handgrepen van pannen zich niet boven de voorrand van de kookplaat bevinden. LET OP! Zorg dat de potten zich in het midden van de brander bevinden, voor een maximum aan stabiliteit en lager gasverbruik.

6.2 Diameters van kookgerei

LET OP! Gebruik kookgerei met diameters geschikt voor de grootte van de branders. Brander Diameters van kookgerei (mm) Ultrasnel 200 - 260 Semi-snel (linksachter) 160 - 240 Semi-snel (rechtsachter) 160 - 240 Semi-snel (linksvoor) 160 - 220 Sudderbrander 120 - 220

6.3 Voorgestelde recepten

Vermogensni‐ veau kookfase Sauzen - dressing Bechamelsaus Klein - 1-3 Tomatensaus Klein 2-4 1-2 Pasta - rijst - andere graansoorten Champignonrijst Groot - 6-8 Couscous Groot 4-6 1-4 Spaghetti Groot - 7-9 Ravioli Groot - 7-9 Soep - groenten Groentesoep Medium - 6-9 Champignon- en aard‐ appelsoep Medium - 6-9 Vissoep Groot - 1-2 Vlees Gehaktballen van rundvlees Groot 3-6 1-3 Gebraden varkensfilet Groot 7-9 4-6 Gegratineerde runder‐ burger Medium 7-9 3-6 14 NEDERLANDSVoedselcategorie‐

Vermogensni‐ veau kookfase Vis Inktvis met erwten Groot - 1-3 Gebakken tonijnsteak Groot 7-9 4-6 Groenten Champignons met kruiden Medium - 5-8 Caponata met groen‐ ten Groot 4-6 1-4 Gekookte aardappelen Medium - 7-9 Bevroren spinazie met boter Groot - 1-3 Frituurgerechten Patat Groot - 8-9 Donuts Groot 6-8 1 Snacks gekookt met pan Noten roosteren Groot 7-9 4-6 Croutons van brood en escarole Groot 7-9 4-6 Pannenkoeken Medium 7-9 2-5 Nagerechten Karamel Klein - 1-3 Custard Klein - 2-4 Pannacotta Klein - 3-6

Handig om een optimale kookconditie te bereiken. Alle recepten voor ongeveer vier porties. De instellingen die in de kooktabel worden voorgesteld, dienen alleen als richtlijnen en moeten worden aangepast op basis van de rauwheid van het voedsel, het gewicht en de hoeveelheid ervan, alsook op basis van het type gas dat wordt gebruikt en het materiaal van het kookgerei dat wordt gebruikt om het gerecht te bereiden.

7. ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

7.1 Algemene informatie

• Reinig de kookplaat na elk gebruik.

• Gebruik altijd kookgerei met een schone bodem.

• Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat.

• Was roestvrijstalen onderdelen met water en droog ze af met een zachte doek. NEDERLANDS 15• Krassen of donkere vlekken op het oppervlak hebben geen invloed op de werking van de kookplaat. U kunt de branderkroon in een vaatwasser wassen. LET OP! Reinig de branderkroon niet met schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen. De branderkroon kan verkleuring veroorzaken.

U kunt de pannendragers in een vaatwasser wassen.

1. Verwijder de pandragers om de kookplaat

gemakkelijk te reinigen. Wees voorzichtig bij het terugzetten van de pandragers om te voorkomen dat de kookplaat beschadigd raakt.

2. De emaillelaag kan soms ruwe randen

hebben, dus wees voorzichtig bij het met de hand afwassen en afdrogen van de pandragers. Verwijder hardnekkige vlekken indien nodig met een pastareiniger.

3. Zorg er na het reinigen van de

pandragers voor dat deze op de juiste plaats zijn teruggezet.

4. Om de brander goed te laten werken,

moet u ervoor zorgen dat de armen van de pannendragers in de uitsparingen van de uitsparingen van de platen zijn geplaatst.

7.3 Verwijderen en terugplaatsen

van pannendragers Zorg ervoor dat u de pannendragers, nadat u ze heeft afgewassen, op de juiste manier terugplaatst. Om de pannendragers goed te plaatsen, Zorg ervoor dat de armen passen bij de handgrepen die aan de basis van de brander zijn geplaatst zoals weergegeven in de afbeelding. Op deze manier is de pannendrager stabiel en stevig.

7.4 Het kookplaat reinigen

• Verwijder onmiddellijk: gesmolten kunststof, plastic folie, zout, suiker en suikerhoudend voedsel, anders kan dit schade aan de kookplaat veroorzaken. Doe voorzichtig om brandwonden te voorkomen.

• Verwijder dit als de kookplaat voldoende afgekoeld is: tomaat, ketchup, mayonaise, mosterd, kalkringen, waterringen, vetvlekken, glanzende metaalverkleuring. Reinig de kookplaat met een vochtige doek en een beetje niet- schurend reinigingsmiddel. Veeg de kookplaat na het reinigen droog met een zachte doek.

• Was de geëmailleerde delen, deksels en kronen met een warm sopje en laat ze goed drogen alvorens ze terug te plaatsen. Easy Clean-laag

• Verwijder om de kookplaat te reinigen enige voedselresten van het kookoppervlak.

• Reinig de kookplaat met warm water en een niet-schurend reinigingsmiddel.

• Laat aangebrande etensresten, vet en hardnekkige vlekken voordat je deze reinigt een paar minuten weken in een kleine hoeveelheid mild reinigingsmiddel.

• Om de kookplaat na het reinigen te drogen, veegt u deze met horizontale bewegingen af met een zachte doek of zeemleer. 16 NEDERLANDS• Gebruik om het Easy Clean-oppervlak te reinigen iedere dag een zachte doek bevochtigd met water of glasreiniger. We raden u aan geen keukenpapier te gebruiken, want deze kunnen strepen op het oppervlak achterlaten.

• Gebruik geen schoonmaakproducten die bijtende chemicaliën bevatten, zoals chloor. Reinig het oppervlak ook niet met ontsmettende middelen, vlekken- of roestverwijderaars en reinigingsmethoden waarbij het product moet worden ondergedompeld. WAARSCHUWING! Bijtende reinigingsmiddelen en hard water kunnen vlekken achterlaten op het roestvrijstalen oppervlak. WAARSCHUWING! Schuurmiddelen en sponzen met schuurmiddelen kunnen krassen veroorzaken op het roestvrijstalen oppervlak.

7.5 Reiniging van de

vlammenspreider U kunt de vlammenspreiders in de afwasautomaat reinigen. WAARSCHUWING! Laat de vlammenspreiders afkoelen voordat u ze schoonmaakt. Licht vervuild: Was de vlammenspreider af met warm water en zeep en droog het af met een zachte doek. Gemiddeld vervuild: Gebruik de afwasautomaat. Plaats de vlammenspreider plat in het onderste rek met de bovenkant omhoog. Zwaar vervuild: Was de vlammenspreider af met warm water en zeep en was het daarna in de afwasautomaat. Was als de vlammenspreider daarna nog steeds vies is de bovenkant van de vlammenspreider af met een grillreiniger en doe de vlammenspreider nog een keer in de afwasautomaat. Gebruik een tandenstoker om de gaatjes van de vlammenspreider te reinigen.

ontstekingsknop Dit onderdeel is uitgerust met een keramische ontstekingsbougie met een metalen elektrode. Reinig deze onderdelen altijd grondig, om moeilijkheden bij het aansteken te voorkomen, en controleer of de branderkroonopeningen niet verstopt zijn.

7.7 Periodiek onderhoud

Raadpleeg regelmatig uw lokale serviceafdeling, om de staat van de gastoevoerleiding en de drukregelaar (indien gemonteerd) te controleren.

8. PROBLEEMOPLOSSING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

8.1 Wat te doen als...

Probleem Mogelijke oorzaak Oplossing Er is geen vonk als je probeert de vonkontsteking te activeren. De kookplaat is niet aangesloten op een stopcontact of niet goed geïn‐ stalleerd. Controleer of de kookplaat goed aangesloten is op het lichtnet. NEDERLANDS 17Probleem Mogelijke oorzaak Oplossing De zekering is doorgeslagen. Verzeker je ervan dat de zekeringde oorzaak van de storing is. Als dezekeringen keer op keer doorslaan,neem je contact op met een erken‐de installateur. De deksel en kroon van de branderzijn niet goed geplaatst.Plaats het branderdeksel en dekroon op de juiste manier. Vlamverspreider is onjuist geplaatst. Plaats de vlamspreider op de juistemanier.De vlam dooft onmiddellijk na deontsteking.Het thermokoppel is niet voldoendeopgewarmd.Houd de knop na het ontsteken vande vlam ten minste 10 seconden in‐gedrukt.De vlamring is ongelijkmatig. De branderdop is verstopt metvoedselresten.Controleer of dat de injector niet ge‐blokkeerd is en dat de branderkroonschoon is.

8.2 Als je geen oplossing kunt

vinden... Als je niet zelf het probleem kunt verhelpen, neem dan contact op met je verkoper of een erkende serviceafdeling. Geef de gegevens op het typeplaatje. Zorg ervoor dat je de kookplaat correct gebruikt. Als dit niet het geval is, is het onderhoud van een servicemonteur of dealer niet gratis, ook tijdens de garantieperiode. De informatie over garantieperiode en geautoriseerde servicecentra vind je in het garantieboekje.

A B C A. Plak het op de garantiekaart en verstuur dit deel (indien van toepassing). B. Plak het op de garantiekaart en bewaar dit deel (indien van toepassing). 18 NEDERLANDSC. Plak het op het instructieboekje.

9. TECHNISCHE GEGEVENS

9.1 Afmetingen kookplaat

9.4 Gasbranders voor NATUURLIJK GAS G20/G25 20/25 mbar (BE) - G20

INSPUITMARKERING Ultrasnel 3,85 1,4 151 Semi-snel 1,9 0,45 103x Sudderbrander 1,1 0,33 79x NEDERLANDS 199.5 Gasbranders voor LPG G30/G31 28-30/37 mbar (alleen voor BE) BRANDER NORMAAL VERMOGEN

10.1 Productinformatie volgens EU Ecodesign-regelgeving

Modelnummer HGB75423UZ Type kookplaat Inbouwkookplaat Aantal gasbranders 5 Energetisch rendement per gasbrander (EE gas burner) Linksachter - Semi-snel 60,2 % Rechtsachter - Semi-snel 60,2 % Midden - Ultrasnel 56,9% Linksvoor - Semi-snel 59,3% Rechtsvoor - Sudder niet van toepassing Energetisch rendement voor het gasfornuis (EE gas hob) 59,2% EN 30-2-1: Huishoudelijke kooktoestellen die gas verbranden - Deel 2-1 : Verstandig gebruik van energie - Algemeen

10.2 Energiebesparend

• Controleer voor gebruik of de branders en pannendragers correct zijn bevestigd.

• Gebruik kookgerei met diameters geschikt voor de grootte van de branders.

• Plaats de pan in het midden van de brander.

• Gebruik bij het opwarmen van water alleen de hoeveelheid die je nodig hebt.

• Plaats, indien mogelijk, altijd de deksels op het kookgerei.

• Zet het vuur zachter waneer de vloeistof begint te koken om de vloeistof heel zacht te laten sudderen.

• Gebruik indien mogelijk een snelkookpan. Raadpleeg de gebruikershandleiding.

10.3 Productinformatie voor stroomverbruik en maximale tijd om de

toepasselijke modus voor laag vermogen te bereiken Stroomverbruik in uit-modus 0.3 W De maximale tijd die de apparatuur nodig heeft om automatisch de toepasselijke modus voor laag vermogen te bereiken 2 min 20 NEDERLANDS11. MILIEUBESCHERMING Recycleer de materialen met het symbool . Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente. Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland NEDERLANDS 21Bienvenue chez AEG ! Nous vous remercions d’avoir choisi l’un de nos appareils. Obtenir des conseils d’utilisation, des brochures, un dépanneur, des informations surle service et les réparations :www.aeg.com/supportSous réserve de modifications.
