Type product	LED-lichtprojector voor DJ
Merk	BeamZ
Model	Fingers 7
Voeding	Netstroom 220-240 V~, 50/60 Hz (controleer etiket)
DMX-kanalen	4 of 7 selecteerbare kanalen
Bedrijfsmodi	Auto, Sound Active, Strobe, Handmatig, Fade, Blackout, DMX
Afstandsbediening	Infrarood met CR2025 batterij inbegrepen
Type lichtbron	LED (niet door gebruiker vervangbaar)
Zekering	Van het type en de waarde zoals aangegeven op het apparaat
Gebruikstemperatuur	-5 °C tot +45 °C
Afmetingen (ongeveer)	220 x 180 x 130 mm
Gewicht (ongeveer)	1 kg
Gebruik	Alleen binnen
Onderhoud	Reinigen met een zachte, droge doek, vermijd oplosmiddelen
Veiligheid	Verplichte aarding, niet in de straal kijken, laten afkoelen voor hantering
Inbegrepen accessoires	Afstandsbediening, batterij, montagebeugel, stroomkabel
Garantie	Standaard fabrikant (zie voorwaarden)
Repareerbaarheid	Voorbehouden aan gekwalificeerde technicus; zekering vervangbaar door gebruiker
Behuizingsmateriaal	Metaal en kunststof
Kleur	Zwart

Veelgestelde vragen - Fingers 7 BeamZ

Wat te doen als het apparaat niet aangaat?

Controleer eerst of de stroomkabel correct is aangesloten en of het stopcontact onder spanning staat. Als dit het probleem niet oplost, is de zekering mogelijk doorgebrand. Koppel het apparaat los en vervang de zekering door een identiek exemplaar (zie het etiket op het apparaat). Als het probleem aanhoudt, neem dan contact op met de BeamZ-klantenservice.

Hoe vervang ik de zekering?

Koppel het apparaat los van het net. Gebruik een kleine schroevendraaier om de zekeringhouder aan de achterzijde te openen. Verwijder de oude zekering en plaats een nieuwe zekering van hetzelfde type en dezelfde waarde. Sluit de zekeringhouder en sluit het apparaat weer aan.

De afstandsbediening werkt niet, wat moet ik doen?

De afstandsbediening wordt geleverd met een beschermfolie tussen de batterij en de contacten. Verwijder deze folie voor het eerste gebruik. Als het bereik afneemt, vervang dan de batterij (CR2025) en let op de polariteit (pluspool naar boven).

Hoe reinig ik het apparaat?

Koppel het apparaat los en laat het volledig afkoelen. Gebruik een zachte, schone, niet-pluizende doek, licht bevochtigd met een mild reinigingsmiddel voor glasoppervlakken. Gebruik voor de ventilatieopeningen een stofzuiger of perslucht op lage druk. Gebruik nooit oplosmiddelen of schurende middelen.

Het apparaat wordt erg heet, is dat normaal?

LED-projectoren kunnen warm worden, maar overmatige hitte kan duiden op onvoldoende ventilatie. Zorg ervoor dat geen ventilatieopeningen geblokkeerd zijn en dat het apparaat op een goed geventileerde plaats staat met minstens 50 cm vrije ruimte eromheen. Als het probleem aanhoudt, verlaag dan de omgevingstemperatuur of reinig het apparaat.

Hoe gebruik ik de Sound Active-modus?

Zorg dat het apparaat is ingeschakeld. Druk op de afstandsbediening op de knop 'SOUND'. Gebruik de toetsen '+' of '-' om te kiezen uit de verschillende Sound-programma's. U kunt de audiogevoeligheid instellen met de knop 'SENSITIVITY'.

Hoe verbind ik meerdere apparaten in DMX?

Sluit de DMX-uitgang van de controller aan op de DMX-ingang van het eerste apparaat. Verbind vervolgens de DMX-uitgang van elk apparaat met de ingang van de volgende. Op het laatste apparaat in de keten moet u de DMX-lijn afsluiten met een weerstand van 120 ohm tussen pin 2 en 3 van een XLR-connector, aangesloten op de DMX-uitgang.

Wat te doen als het licht intermitterend knippert?

Dit kan duiden op oververhitting. Laat het apparaat afkoelen, verlaag de omgevingstemperatuur en controleer of de ventilatie goed is. Als het probleem aanhoudt, zijn de LED's mogelijk beschadigd; neem contact op met de BeamZ-klantenservice.

Hoe wijzig ik het aantal DMX-kanalen?

Het aantal kanalen (4 of 7) wordt geselecteerd via de afstandsbediening of interne instellingen. Raadpleeg de volledige handleiding voor de exacte procedure. Over het algemeen drukt u op de knop 'DMX' om te schakelen tussen de modi.

Waar kan ik de volledige handleiding downloaden?

U kunt de handleiding gratis downloaden in PDF-formaat op de website notice-facile.com. Zoek naar 'BeamZ Fingers 7' of gebruik de link op de productpagina.

GEBRUIKSAANWIJZING Fingers 7 BeamZ

WAARSCHUING! Lees deze gebruksaanwijzing zorgvuldig door voordat u met het apparaat gaat werken en bewaar deze handleiding voor toekomstig gebruik. Het bevat belangrijke informatie over de installmentie, het gebruik en het onderhoud van het apparaat.

• Uitpakken en zorgvuldig controlleren of er geen transportschade is voordat u het apparaat gebruikt.
• Lees deze instructies aandachtig door en volg de instructies op.
• Neem alle veiligheidswaarschuwingen in acht. Verwijder nooit veiligheidswaarschuwingen of andere informatie van het apparaat.
  Zorg ervoor dat er geen ventilatiesleuven geblokkeerd zich, anders za het apparaat oververhit raken.

WAARSCHUING!Voordat u het apparaat verbind met een contactdoos, moet u eerst controleren of de netspanning en -frequentie overeenkomen met de op de apparatuur aangegeven waarden. Als het apparaat een spanningsselectieschakelaar heeft, sluit het apparaat alleen aan op het stopcontact als de waarden van het apparaat en de waarden van de netspanning overeenkomen. Als het bijgeleverde netsnoer of de voedingsadapter niet in uw stopcontact past, neem dan contact op met uw elektricien.

• Controleer na het aansluiten van het apparaat alle kabels om schade of ongevallen, bijv. door struikelgevaar, te voorkomen.
  Zorg ervoor dat het netsnoer nooit gekrompen of beschadigd raakt. Controller het apparaat en het netsnoer vanijd totijd.
  Trek allijd de stekker uit het stopcontact wanneer het apparaat niet wordt gebruikt of voordat u het apparaat schoonmaakt! Pak het netsnoer alleen bij de stekker vast en trek nooit aan het netsnoer.
  Haal de stekker van het netsnoer en de voedingsadapter uit het stopcontact als er gevaar bestaat voor blinkseminlag of voor langere perioden van buitengebruikstelling.
• Schakel het apparataat Niet snel acheer elkaar in en uit.
• Sluit het apparaat Niet aan op een dimmerpack.
• Installee het apparatus op een goed geventileerde plaats.
• Plaats nooit materiaal over de lens.
  Laat het zonlicht nooit direct op de lens schijnen, ook Niet als het apparaat Niet in werkig is.
  Zorg allijd voor een vrijluchtruiimte van minstens 50 cm rondom het apparaat voor ventilatie.
  Zorg e d t o t h t a
  Voor gebruik bij montagehoogte >100 cm, bevestig het apparaat altijd met een geschichte veriligeidskabel. Bevestig de veiligeidskabel alleen op de juiste bevestigingspunten. De veriligeidskabel mag nooit aan de transporthandgrepen worden bevestigd!
  Kijk nooit direct aan de lichtbundel. Houd er rekening mee dat snelle veranderingen in de verlichting, bijv. knipperlicht, epileptische aanvallen konnen voroorzaken bij Lichtgevoelige personen of personen met epilepsie.
• Dit apparaat is nicht ontworpen voor permanent gebruik. Consistente bedieningspauzes zullen ervoor zorgen dat het apparaat lang zonder defecten van diest za jnr.

NAARSCHUING! Als het netsnoer van het apparaat is voorzien van een aardingscontact, moet het worden aangesloten op een stopcontact met een beschemende aarding. Deactiveer nooit de beschemende aarding van een netsnoer.

Zorg ervoor dat het apparaat Niet wordt blootgesteld aan extreme但它,vocht of stof.
- Reinig het apparaat met een droge doeck.
Raak het apparaat tijdens de werkig ervan Niet met blote handen aan (de behuizing kan zeer heet worden). Laat het apparaat ten minste 5 minutes afkoelen alvorens deze te hanteren.
- Dit apparaat is uitsluitend ontworpen voor gebruik binnenshuis, gebruik deze apparatuur Niet in de onmiddelijkne nabijheid van vloeistof (niet van toepassing op speciale buitenapparatuur - in dit geval, neem de speciale instructies hieronder in acht). Stel dit apparaat Niet bloot aan brandbare materialen, vloeistoffen of gassen.
- Als het apparaat is blootgesteld aan drastische temperatuurschommelingen (bijv. na transport), schakel het dan nicht onmiddelijk in. Het ontstane condenswater kan uw apparaat beschadigen. Laat het apparaatuitgeschakeld tot het op kamertemporatuur is.
- Probeer nooit dethermostaatschakelaar of zekeringen te omzeilen.
- Demonteer of wijzig het apparaat Niet.
- Gebruik voor verranging alleen zekeringen/lampen van hetzelfde type en vermogen.
- Reparations, onderhoud en elektrische aansluiting moeten worden uitgevoerd door een gekwalificeerde technicus.
- De omgevingstemperatuur moet alkijt tussen -5^ C en +45^ C liggen.
- Als dit apparaat op een andere manier worden gebruikt dan beschreiben in deze handleiding, kan het product beschadigd raken en vervalt de garantie.
- Plastic zakken moeten buiten het bereik van kinderen worden gehonden.
- Het apparaat moet buiten het bereik van kinderen worden geinstalleerd. Laat het apparaat nooit zonder toezicht draaien.

Dit symbol op het product of op de verpakking geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. In plaats waarvan moet het worden overhandigd aan het toepasselijk inzamelpunt voor de recycling van elektrische en elektronische apparatuur.

Door ervoor te zorgen dat dit product op de juiste wijze wordt afgevoerd, helpt u mogelijkne negatieve gevolgen voor het milieu en de menselijk gezondheid te voorkomen, die anders zonden kuren worden veroorzaakt door ongepaste afvalverwerking van dit product. Het recyclen van materielen draagt bij tot het behoud van natuurlijke hulpbronnen. Voor meer gedetailleerde informatie over het recyclen van dit product kutu contact opnemen met uwplaatselijke gemeente, uwuisvildienst of de winkel waar u het product hebt gekocht.

UITPAKKEN

LET O! Onmiddelijk na ontvangst, zorgvuldig uitpakken van de doos, controller de inhoud om ervoor te zorgen dat alle onderdelen aanwezig

zijn en+zijn in goede staat+zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddelijk de verkopende partij inlichten.Bewaar

de verpakking en het verpakkingsmateriaal. Indien het product moet worden terugestuurd, is het belangrijk dat het product in originele verpakking wordt gereturneerd.

Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat Niet onmiddelijk in. De ontstane condensatie kan het apparaat beschaden. Zorg ervoor dat het apparaat op kamertemperatuur komt en stekervolgens de voeding steker in het stopcontact.

AANSLUITSPANNING

Op hinterzijde van het apparaat staat aangegeven op welke netspanning deze要去 worden aangesloten. Controller of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens要去 het apparaat direct op de netspanning worden aangesloten en mag geen dimmer of regelbare voeding worden gebruikt.

HAARSCHUING! Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat

voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

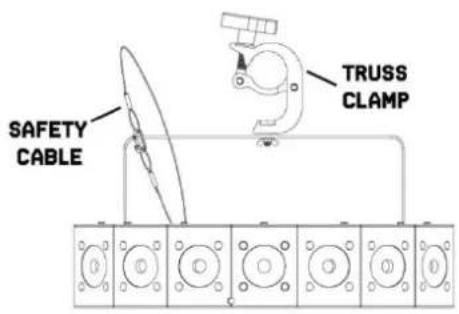

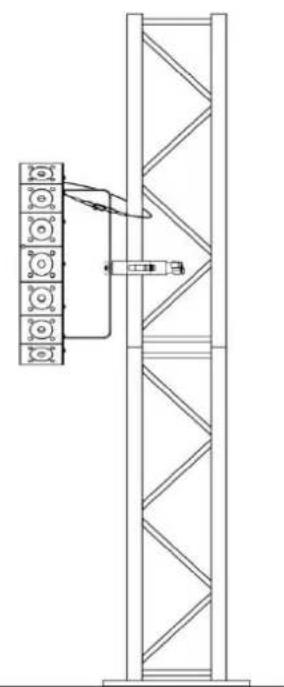

RIGGING

Het apparaat kan op een stabiele en gelijkmatige ondergrond worden opgesteld. Door middel van de bevestigingsmogelijkheden van de grondplaat kan het apparaat ook ondersteboven aan een truss gemonteerd worden, zie onderstaande afbeelding. Voor de bevestiging zijn gecertificierde klemmen met de juiste werklast vereist. De montageplaats要去 voldoende stabel zichen en een gewicht van 10 keer het gewicht van het apparaat konnen dragen. Borg het apparaat met een veilgheidskabel, zatat deze Niet maar beneden kan vallen.

Volg bij het uitvoeren van een installmentatie aktijd de Europese en nationale richtlijnen met betrekking tot rigging, truss en alle andere veiligheidskwesties.

Laat de installmentatie alsijd controlleren door een geautoriseerde dealer!

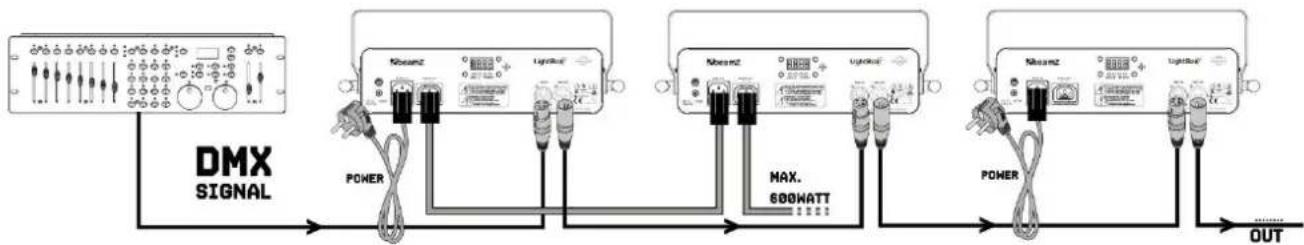

DMX BEDIENING

As u gebrui k maak van ean standaard DMX-lichtstuurtafel, kun t de DMX uitgang van de lichtstuurtafel rechtstreeks aansluiten op de DMX ingang van het eerste apparaat. Sluit altijd de DMX uitgang aan op de eerst volgende DMX ingang van het volgende apparaat totdat alle apparaten zijn aangesloten.

LET OP! Bij het)[-aapaaat, dient u de DMX-lijn af te sluiten met een eindweerstand. Neem een XLR connector en soldeer een 120 Ohm wonderstand tussen signal [-] en signal (+) en steek deze in de DMX uitgang van het)[-staeparaat in de lijn.

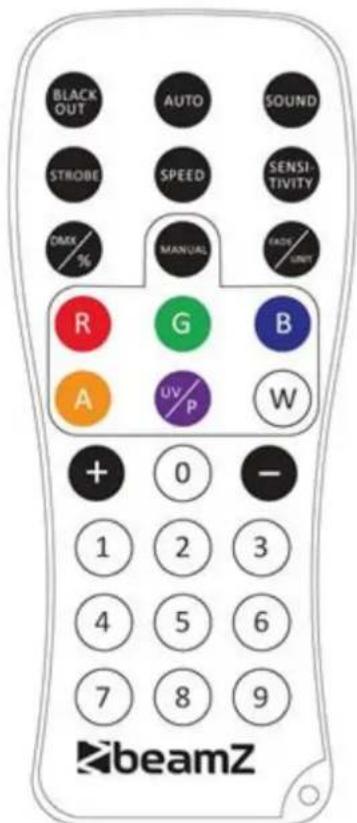

AFSTANDSBEDIENING

BLACK OUT MODE

Druk op [Braikc-OUT]tui te schakelen. Druk nogmaals op om terug te [BLACK OUT] gaan naar de laatste modus.

AUTO MODE

In de "AUTO" modus zullen de voorgeprogrammeerde Lichtshows vertoond worden. Voor het inschakelen van de Auto-modus:

1. Druk op ATOBafstandsbediening.
2. Druk op om kiezen:tussen de verschillende programma's.

SOUND MODE

In de "SOUND" modus zal het product reageren op de muziek. Voor het inschakelen van de Sound-modus:

1. Druk op SOUNIstandsbediening.
   2.Druk op onbe kiezen tussen de verschillende programma's.

STROBE MODE

In de "STROBE" moduskestudoboscoop snelheid voor de AUTO en "SOUND"mode aanpassen.Voor het inschakelen van de Strobe-modus:

1. Druk op GTRBOEstandsbediening.
   2.Druk op on- de snelheid te verhogen of te verminderen.
2. Druk nogmaals op STROBE troboscoopuit se schakelen.

SPEED MODE

In de "SPEED" modus kunt u de snelheid van de "AUTO" en "SOUND" mode aanpassen.

Voor het inschakelen van de Speed-modus:

1. Druk op (SPED)standsbediening.
   2.Druk op one slenlheid te verhogen of te verminderen.

SENSITIVITY MODE

In de "SENSITITY" modus kunt u de geluid gevoeligheid instellen van de "SOUND" mode. Voor het instellen van de Sensitivity-modus:

1.Druk (GENSEFUT) Bediening.
2. Druk op of om de geluid gevoeligheid te verhogen of te verlagen.

DMX / % MODE

In de "DMX" modus kurz u de bediening via DMX in- en uitschakelen.

1. Druk op be afstandsbediening om de functie in te schakelen.
2. Druk nogmaals op (DM)it de functie ui te schakelen.

MANUAL MODE

In de "MANUAL" modus kurz u de kleuren handmatig bedieren.
1. Druk op manlafstandsbediening.
2. Druk op , , , (rood, groen, blauw of wit) om de gewennenkleur te kiezen.
3. Druk nogmaals op R .G.G.B.Wrood, groen, blaw of wit) om kleur te sluiten.
4. Druk op (6) onle percentage van elke kleur te verhogen of te verlagen

FADE / UNIT MODE

Om de FADE snelheid van het automatische programma, het muziek gestuurd programma en de handmatige modus aan te passen.

1.Druk op fstandsbediening.
2.Druk nogmaals op FadeFade-modusuit te schakelen.

NUMBER1-9

Om de helderheid van het automatische programma, muziek gestuurd programma en de handmatige modus aan te passen.

Druk cijfer on helderheid van het apparaat te wijzigen.

LET O! De afstandsbediening is voorzien van een batterij. Een isolerende folie tussen de batterij en de batterij contacten voorkomt dat de batterijijdens transport ontlaad. Voorafgaand aan het eerste gebruik, verwijder de folie van de batterijhouser aan de achterzijde van de

afstandsbediening. Anders worden de werkig van de afstandsbediening is Niet mogelijk.

Indien het bereik van de afstandsbediening afneemt, verrang dan de batterij. Aan de achterzijde van de afstandsbediening drukt de schuif met inkeping maar rechts (1) tegelijkertijd verwijdert de batterijhouser (2).

Voor de werkking, is een 3V knop cel type CR2025 nodig. Let op, bij de het verwangen van de batterij dat u de positieve pool van de knoopcel omhoog plaatst.

REINIGEN

De openhoping van stof, vuil en andere zwevende deeljtes verminderen de lichtopbrengst van het apparaat. Het za ook voorkomen dat het apparaat correct koelt, en dit za de levensduur van het apparaat verkorten. De snelheid van de vuilafzetting za varieren afhankelijk van omgevingsfactoren zoals stof in de lucht, gebruik van rookmachines, luchtstroom van ventilationsystemen, enz. De koelventilatoren van het apparaat zullen de opbouw versnellen, en alle rookdeeljtes die in de atmsofer aanwezig+zijn, zullen de neiging tot verstopping van vuil vergroten.

Um de beste prestaties en levensduur van het apparaat te kriijgen, inspecteer het apparaat regelmatig en maak deze schoon zodra u tekenen van vuilophoping ziet.

Beoordeel de gebruiksomgeving elke keer dat u het apparaat begint te gebruiken. In stoffige of rokerige omstandigheden, inspecteer het apparaat na enkele uren en controller het regelmatig of het apparaat maybeijk sneler vuil aantrecht dan u verwacht. Stel een reinigingschema op dat ervoor zorgt dat het vuil worden verwijderd voordat het zich kan ophopen.

Gebruik de volgende richtlijnen:

• Ontkoppel het apparaat van het stroomnet en LAST hem volledig afkoelen voordat u hem schoonmaakt.
• Gebruik geen oplosmiddelen, schuurmiddelen of andere agressieve producten om het apparaat te reinigen.
  Stofzig of gebruik lage druk perslucht om stof en losse deeljies van oppervlakken en luchtopeningen te verwijderen. Voorkom dat de bladen van de koelventilatoren draaien voordat u een vacuum of luchtstraal op de ventilator richt, anders kunt u de ventilator te snel latentraien en deze beschadigen.
• Reinig glazen onderdelen door ze voorzichtig af te vegen met een zachte, schone, pluisvrijde doek, bevochtig mad een zwakke reinigingsoplossing. Leg de oplossing op de doek en Niet op het te reinigen oppervlak Vermijd het wrijven van glazen oppervlakken.
• Droog het apparaat met een zachte, schone, pluisvrijde doek of perslucht onder lage druk voordat u het apparaat opniew van stroom voorziet.

VERUANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te verrangen door een zekering van hetzelfde type en waarde. Voor het verwangen van de zekering, schakel eerst de stroomuit en volg de onderstaande stappen.

Procedure:

Stap 1: Open de zekeringhouser op het achterpaneel met een passende platte schroevendraier.

Stap 2: Verwijder de oude zekeringuit de zekeringhooder.

Stap 3: Installee de nouvelle zekering in de zekeringhouser.

Stap 4: Plaats de zekeringhouser in de behuizing.

PROBLEM OPLOSSEN

De onderstaande checklist kan u hulp bieden in het onwaarschijnlijke geval dat zich een probleem voordoetijdens het gebruik van het product:

SYMPTOOM	MOGELIJKE OORZAAK	VOORGESTELDE ACTIE
Geen reactie van het apparaat.	Geen stroomvoorziening.Zekering doorgebrand of interne foult.	Controler de voeding is ingeschakeld.Controler de kabels en aansluitingen.Vervang de hoofdzekering of neem contact op met de Beamz Support of de door Beamz geauthoriserde servicepartner. Demonteer geen onderdelen van de behuizing. Probeer geen zekering te verrangen of reparations of onderhoud uit te voeren die nicht in deze gebruikershandleiding worden beschreiben. tensij u hiervoortstemming hebt van de Beamz Support of een door Beamz geauthoriserde servicepartner.
Het apparaat wordt correct geset, maar reageert nicht (of nicht correct) op de Lichtstuurtafel.	De Lichtstuurtafel is Niet aangesloten.Slechte DMX-lijn.DMX-lijn heeft geen eindweerstand.Onjuiste adressering van het apparaat.Een apparaat is defect en verstoort de gegevensoverdracht op de DMX-lijn.Pin 2 en 3 zijn omgekeerd in XLR-aansluiting.	Verbind delichtstuurtafel.Controler de aansluitingen en kabels. Corrigeer slechte verbindingen.Repareer of verrang beschadigde kabels.Steek de DMX terminatorstekker in de DMX-uitgang van de LASTe apparaat op de DMX-lijn.Controler het apparaat adres en de instillingen van de DMX-modus.Haal de DMX IN en OUT connectoren uit het apparaat en verbind ze direct met elkaar om een apparaat per keer te omzeilen totdat de normale werkig is hersteld. Laat een defecte apparaat onderhoden door een geauthoriserde technicus.Controler de aansluitingen en kabels. Installeren een fase verschuivende kabelussen de armaturen of wissel pin 2 en 3 in het apparaat, die zich afwijkend gedraagt.
Fout na reset van het apparaat.	Effect vereist mechanische aanpassing.	Controler de softwareversie en foulmelingen van het apparaat voor meer informatie. Neem contact op met Beamz Support of Beamz geauthoriserde servicepartner.
Geen lichtopbrengst oflicht valt metCUSenpozen uit.	Apparaat te warm.LED's defect.Instellenen van de voedingsspanning komen Niet overeenkomen met de lokale wisselspanning en freientre.	Laat het apparaat afkoelen. Verlaag de omgevingstempoatuur. Zorg voor een vrijluchtstroom rond het apparaat. Reinig het apparaat indien nodig.Ontlkommen het apparaat en neem contact op met de Beamz Support of met een door Beamz geauthoriserde servicepartner.Ontlkommen het apparaat. Controler de instellenen en corrigeer möglichke foulten

SICHERHEITSHINWEISE
