Fingers 7 - Equipo de DJ BeamZ - Manual de uso y guía de instrucciones gratis

Tipo de producto	Proyector LED para DJ
Marca	BeamZ
Modelo	Fingers 7
Alimentación	Red 220-240 V~, 50/60 Hz (verificar etiqueta)
Canales DMX	4 o 7 canales seleccionables
Modos de funcionamiento	Auto, Sound Active, Strobe, Manual, Fade, Blackout, DMX
Control remoto	Infrarrojo con pila CR2025 incluida
Tipo de fuente de luz	LED (no reemplazable por el usuario)
Fusible	Del tipo y valor especificados en el aparato
Temperatura de funcionamiento	-5 °C a +45 °C
Dimensiones (aproximadamente)	220 x 180 x 130 mm
Peso (aproximadamente)	1 kg
Uso	Interior únicamente
Mantenimiento	Limpiar con un paño suave y seco, evitar disolventes
Seguridad	Conexión a tierra obligatoria, no mirar el haz, dejar enfriar antes de manipular
Accesorios incluidos	Control remoto, pila, soporte de montaje, cable de alimentación
Garantía	Estándar del fabricante (ver condiciones)
Reparabilidad	Reservada a técnico cualificado; fusible reemplazable por el usuario
Material de la carcasa	Metal y plástico
Color	Negro

Preguntas frecuentes - Fingers 7 BeamZ

¿Qué hacer si el aparato no se enciende?

Verifique primero que el cable de alimentación esté correctamente conectado y que el enchufe tenga corriente. Si esto no resuelve el problema, es posible que el fusible se haya fundido. Desenchufe el aparato y reemplace el fusible por un modelo idéntico (consulte la etiqueta en el aparato). Si el problema persiste, contacte al servicio posventa de BeamZ.

¿Cómo reemplazar el fusible?

Desenchufe el aparato. Use un destornillador pequeño para abrir el portafusibles en la parte trasera. Retire el fusible viejo e inserte uno nuevo del mismo tipo y valor. Cierre el portafusibles y vuelva a enchufar el aparato.

El control remoto no funciona, ¿qué hacer?

El control remoto se entrega con una lámina de protección entre la pila y los contactos. Retire esta lámina antes del primer uso. Si el alcance disminuye, reemplace la pila (CR2025) respetando la polaridad (polo positivo hacia arriba).

¿Cómo limpiar el aparato?

Desenchufe el aparato y déjelo enfriar completamente. Use un paño suave, limpio y que no suelte pelusa, ligeramente humedecido con una solución detergente suave para superficies de vidrio. Para las rejillas de ventilación, use una aspiradora o aire comprimido a baja presión. Nunca use disolventes ni productos abrasivos.

El aparato se calienta mucho, ¿es normal?

Los proyectores LED pueden calentarse, pero un calor excesivo puede indicar ventilación insuficiente. Asegúrese de que ninguna rejilla de ventilación esté obstruida y que el aparato esté instalado en un lugar bien ventilado con un espacio libre de al menos 50 cm alrededor. Si el problema persiste, reduzca la temperatura ambiente o limpie el aparato.

¿Cómo usar el modo Sound Active?

Asegúrese de que el aparato esté encendido. En el control remoto, presione el botón 'SOUND'. Use las teclas '+' o '-' para elegir entre los diferentes programas Sound. Puede ajustar la sensibilidad de audio con el botón 'SENSITIVITY'.

¿Cómo conectar varios aparatos en DMX?

Conecte la salida DMX del controlador a la entrada DMX del primer aparato. Luego, conecte la salida DMX de cada aparato a la entrada del siguiente. En el último aparato de la cadena, debe terminar la línea DMX con una resistencia de 120 ohmios entre los pines 2 y 3 de un conector XLR, conectado a la salida DMX.

¿Qué hacer si la luz parpadea de manera intermitente?

Esto puede indicar sobrecalentamiento. Deje enfriar el aparato, reduzca la temperatura ambiente y verifique que la ventilación sea buena. Si el problema persiste, los LED pueden estar dañados; contacte al servicio posventa de BeamZ.

¿Cómo cambiar el número de canales DMX?

El número de canales (4 o 7) se selecciona mediante el control remoto o los ajustes internos. Consulte el manual completo para el procedimiento exacto. En general, presione el botón 'DMX' para cambiar entre modos.

¿Dónde puedo descargar el manual completo?

Puede descargar gratuitamente el manual en formato PDF en el sitio notice-facile.com. Busque 'BeamZ Fingers 7' o use el enlace disponible en la página del producto.

MANUAL DE USUARIO Fingers 7 BeamZ

INSTRUCCIONES DE SEGURIDAD

PRECAUCION! Antes de realizarrialquier operacion con la unidad,lea atentamente this manul de instruclones y guardelo con cura para futuras consultas.Contiene informacion importante sobre la instalacion,uso y mantenimiento de la unidad.

Desembale y compruebe cuidadosamente que no haya danos de transporte antes de usar la unidad
- Lea atentamente estas instrucciones y siga las instrucciones.
Observe todas las advertencias de seguridad. Nunca elimine las advertencias de seguridad u other informacion del equipo.
- Asegürese de que no haya ranuras de ventilación bloqueadas: de lo contrario lainstitution se sobrecalentaría.

PRECAUCION! Antes de conectar el equipo a la toma de corriente, primero verifique que la tension y la frequencia de la red coincidan con los values especificados en el equipo. Si el equipo Tiene un interruptor de selec tion de voltaje, conecte el equipo a la toma de corriente solo si los values del equipo y los valeurs de la red eletrica coinciden. Si el cable de alimentacion incluo o el adaptador de corriente no encaja en el tomacorriente de pared, comuniquese con su electricista.

• Después de conectar la unidad, verifique todos los cables para evitar daños o accidentes debido a peligros de tropiezos.
• Asegürese de que el cable de alimentacion nunca esté rizado o dañado. Compruebe el dispositivo y el cable de alimentacion de vez en cuando.
• iDesconecte sempre la alimentacion de la red electrica, cuando no se utilise el dispositivo o antes de limparlo! Solo manipule el cable del alimentacion por el enchufe. Nunca desenchufe el cable tirando del cable de alimentacion.
  Desenchufe el cable de alimentacion y el adaptador de alimentacion de la toma de corriente si existe riesgo de que se caiga un rayo o antes de periodos prolongados de desuso.
• No encienda y apague launidad en intervalos cortos.
• No conecte la unidad a un dimmerpack.
• Instale la unidad en un lugar bien ventilado.
• Nunca coloqueacular material sobre los ledos o las lentes.
• Nunca deje que la luz del sol ilumine directamente a la lente, incluso cuando la unidad no está funciona.
• Permita sempre un espacio libre de aire de al menos 50 cm alrededor de launidad para la ventilación.
• Asegürese de que el area que se encuentra debajo del lugar de instalación este bloqueada al instalar, desmontar o reparar el accesorio.
  Para una altera de montaje superior a un metro, fije siempre el accesorio con una curda de seguidad adecuada. Fije la curda de seguidad unicolemente en los+pontos de fijacion correctos. ila curda de seguidad noDebe fjarse nunca en las asas de transporte!
• Nunca mire directamente al haz de luz. Tenga en conta que los Cambios rapiados en la iluminacion, y la luz intermitente, pueda desencadenar ataques epilepticos en personas fotosensible s o personas con epilepsia.
• España en 2018. En 2019, el Ministerio de Energía y Energía (MEF) has been working to improve the quality of life of its citizens and the environment.

PRECAUCION! Si el cable de alimentacion del dispositivo está equipado con un contacto de connexion a Tierra, debe connectarse a una toma de corriente con una connexion a Tierra de proteccion. Nunca desactive la connexion a Tierra protectora de un cable de alimentacion.

• Asegürese de que la unidad no está expuesta a calor extremo, humedad o polvo.
• Limpie la unidad con un pamo seco.
  No toque el aparato con las manos descubiertas durante su functiOnamento (la carcasa se calenta mucho). Deje que el aparato se enfrie.
  durante al menos 5 minutes antes de manipularlo.
• España, en general, se incluye para lo que el equiposte lesea.
  Si la unidad ha estado expuesta a una fluctuation drástica de la temperatura (por exemple, après del transporte), no la encienda de inmediato. El agua de condensation que surge pueda darar su unidad. Deje la unidad apagada hasta que alcance la temperatura ambiente.
• Nunca intente pagar por alto el interruptor termostatico o los fusibles.

No desmonte ni modifie la unidad.
- Para reemplazo, use fusibles / bombilla del mesmo tipo y clasificacion solamente.
Las reparaciones, el service y la connexion electrica deben ser llavados a cabo por un先进技术 calificado.
La temperatura ambiente siempre deben estar entre -5^ + 45^
Si esta unidad se opera de una manera diferente a la descririta en este manual, el producto podria sufir daños y la garantia quedará anulada.
Las bolas de plastico deben mantenerse fuera del alcance de los niños.
Lainstitutione de la nina. Nunca deje la unidad funcionando sin supervision..

Este sibolo en el producto o en su empaque indic que este producto no debe ser tratado como basura domestica. En su lugar, se entegar al punto de recoleccion correspondiente para el reciclaje de equipments eletricos y electronicos.

Al garantizar que este producto se elimine correctamente,ylvania a evitar posibles consecuencias negativas para el medio ambiente y la salute humana, que de other mode podrian ser causadas por el manejo inadequado de los desechos de este producto. El reciclaje de materialesylvania auyar a conservar los recursos naturales. Para Obtener informacion mas detallada sobre el reciclaje de este producto, comuniquese con su Oficina Civica local, el service de elimination de desechos domesticos o la Tienda donte adquirio el producto.

INSTRUCCIONES DE DESEMBALAJE

ATENCLl Inmediatamente despues de recibir el producto, desembale la caja con cuidado, verifie el contentido para asegurarde que

todas las partes esten presentes y se hayan recibido en buena conditiones. Notifique al remitente de inmediato y guarde el material de

empaque para inspeccionarlo si aparecen piezas danadas por el envio o si el propio paquete muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que el producto deba devolverse a la fabrica, es importante que el producto se devuelva en la caja y empaque originales de fabrica.

Si el dispositivo ha estado expuesto a una drástica fluctuation de la temperatura (por exemple, après del transporte), no lo enciende de inmediato. El agua de condensation que surge podra darar su dispositivo. Deje el dispositivo apagado hasta que alcance la temperatura ambiente.

FUENTE DE ALIMENTACION

En la etiqueta que se encuentra en la parte posterior del producto, se indica que este tipo de fuente de alimentacion debe estar conectada. Verifique que la tensiOn de la red corresponda a this, todos los demas voltajes que los especificados, el efecto de la luz puede daarse irreparamente. El producto también deestar conectado directamente a la red electrica y se puede utilizez.

PRECAUCION!Siempre conecte el dispositivo a un circuito protegid (disyntur o fusible).Aseguese de que el dispositivo tenga una toma de

tierra eletrica adecuada para evaporar el riesgo de electrocución o incendio.

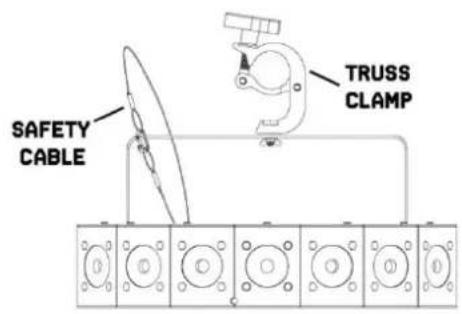

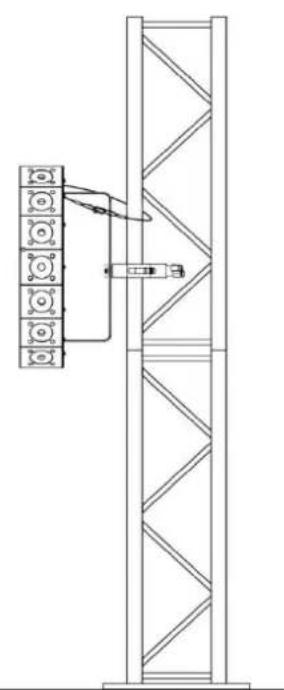

INSTALACION

El accesorio se pueda instalar en una superficie estable y uniforme. Por medio de las instalaciones de fijacion de la plac de base, la unidad también se suece montar boca abajo a un truss, vea la imagen de abajo. Para la fijacion, se requiren abrazaderas certificadas con la carga de trabajo correcta. El lugar de montaje dese ser lo suficientmente estable y ser capaz de soportar un peso de 10 times el peso de la unidad. Asegure el accesorio con un cable de seguridad para que no pueda caarse.

Al realizarrial instalacion,siempre compla con las directrices europeas y naciones relativas a aparejos,armazones y todos los demas problemas de segurid. Deje siempie la instalacion revisada por un distribuidor autorizado!

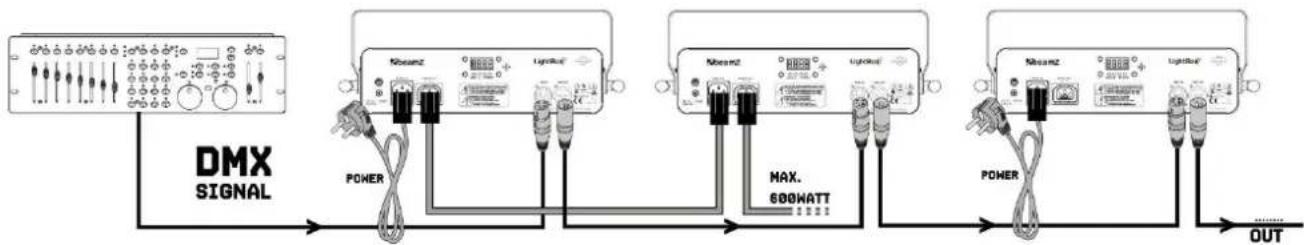

CONTROL DMX512

Si esta un controlador DMX estandar, pue conectar la salda DMX del controlador directamente a la entrada DMx del primer dispositivo en una.
cadena DMX. Siempre conecte la saliva de una unidad con la entrada del seguiente dispositivo hasta que todos los dispositivos esten connectados.

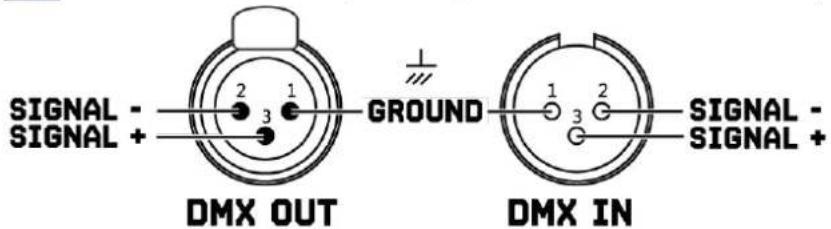

ATENCLl! En el ultmo aparo, debe cerrar la linea DMX con una resistencia de terminacion. Tome un conector XLR y suele de una resistencia de 120 Ohm entre la senal [-] y la senal (+) y conectela a la saliva DMX del ultmo dispositivo en la linea.

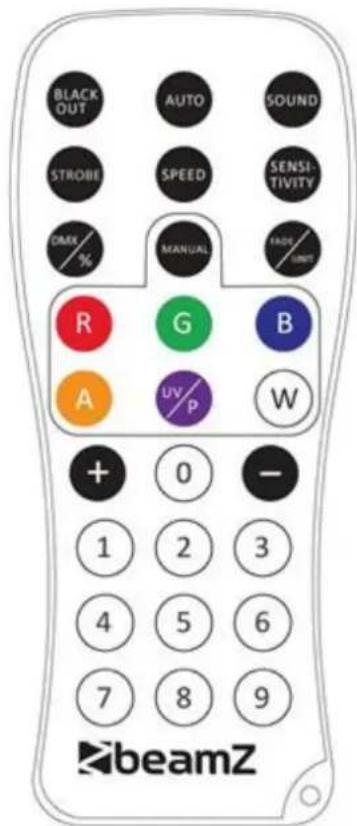

MANDO A DISTANCIA

MODEO BLACK OUT

1. Pulsa

MODO AUTO

Modo automatico permite poner en marcha programas internos del producto.

Para iniciar modo Automatico:

1. Pulse (AUETO)ando.
2. Pulse (p) paelegir entre los distinctos programas.

MODO SONIDO

Modo activado por sonido permite controlar al ritmo de la musica.

Para起初jdo Sonido:

1. Pulse do.
2. Pulse () o () para elegir entre los programas de SONIDO.

MODO STROBO

Para ajustar la velocidad de strobe en los programas Auto y Sonido.

1. Pulse (STROBEO)
2. Pulse (4) parep incrementar o disminuir la velocidad del strobo.
3. Pulse (STROBE) para parar elstrobo.

MODO VECIDAD

Paraaabstar la velocidad de los programas Auto y Sonido.
1. Pulse en el mando.
2. Pulse o para incrementar o disminuir la velocidad del programa.

MODOSENSIBILIDAD

Para ajustar la sensibilitad en el modo de activacion por sonido
1. Pulse
2. Pulse + or - para incrementar o disminuir la sensibilitad del sonido.

MODO DMX / %

Para habilar o desconectar DMX en el producto

1. Pulse

2. Pulse (R. 10jBExzulo bianco) para elegir colour.

3. Pulse de nuevo (R), (BjoaB) (bazul o blanco) para desactivar colour.
4. Pulse + o - paraacularo disminui el percentaje de cada colour.

MODO FADE/UNIDAD

Para ajustar la velocidad FADE del programa automatico, el programa activa el sonido y el modo manual.

1. Pulse en el mando a distancia.

1. Pulse vo para desactivar el modo de fundido.El mando a distancia se suministra con bateria.

NUMERO 1-9

Para ajustar el valor de brill del programa automatico, el programa activo de sonido y modo manual.

Presione digitos a pa*sambiar la luminosidad en el dispositivo.

ATENCLI Para prevenir la descarga durante el transporte, una hoja aislante esta insertada entre la bateria y los contactos. Antes de poner

en marcha el aparato por primera vez, retire esta hoja aislante de la parte trasera del mando. En caso contrario el mando no funciona.

Si el rango de actuacion del mando disminuye, cambie la pila por una nuevo. Para hacer este, pulse la petite barra de la trasera del mando y desplace a la derecha y retire la pila de su soporte (2). El mando utilizes pilas 3 V de tipo boton.

LIMPIEZA

La acumulación de polvo, suciedad y otheras particas en el aire reducirà la calidad de luz del accesorio. Tantién evitará que el dispositivo se enfrie correctamente, y este reducirá la vidautil del dispositivo. La tasa de acumulación de socidad variará según los factores ambientales, como el polvo en el aire, el uso de maquinas de homo, el flujo de aire de los sistemas de ventilación, etc. Los ventiladores de enfiambre del dispositivo aceleraran la acumulación,y qualier particula de homo que esté presente en la atmósfera augmentará la tendencia para que la仇恨 de aceleranla

Para obtener el mejor rendimiento y vida util del accesorio, inspeccione regularmente y limpieo tan pronto como vea signos de acumulacion de socidad.

Evalue el entorno operativo cada vez que comience a utiliser el dispositivo. En conditiones de mucho polvo o humano, inspeccione el dispositivo afterwards de una horas y verifique si el dispositivo atrae lajecidad mas rapiido de lo que usted espera. Elabore un programa de limpieza que asegure que se elimine la sociedad antes de que se acumule.

Utilice las siguientes pautas:

• Desconnecte el artefacto del aparato ycede que se enfrie completeness ante de limparlo.
• No utilise disolventes, abrasivos ni ningún other producto agresivo para limpiar el accesorio.
• Aspire o utilise aire comprimido a baja presion para eliminar el polvo y las particulas sueltas de las superficies y las salidas de aire. Evite que las aspas de los ventiladores de enfiambre giren antes de apunar una aspiradora o chorro de aire hacia el ventilador, o pode girar el ventilador demasiado rápido y danarlo.
• Limpie los componentes de vidrio con un paño suave, limpio y sin pelusa humedecido con una solución detergente suave. Ponga la solución en el paño y no en la superficie a limpiar. Evite frotar las superficies de vidrio.
  Seque el accesorio con un paño suave, limpio y sin pelulas o con aire comprimido a baja presión antes de volver a aplicar la energia.

CAMBIANDO EL FUSIBLE

Si el fusible está defectuoso, sustituyalo por un fusible del mesmo tipo y valor. Antes deCambiar el fusible,desenchufe el cable de alimentacion.

Procedimiento:

Paso 1: Abra el portafusibles del panel trasero con un destornillador adecuado.

Paso 2: Retire elFuseble viejo del portafusibles.

Paso 3: Instale el fusible nuevo en el portafusibles.

Paso 4: Vuelva a colocar el portafusibles en la caja.

SOLUTION DE PROBLEMAS

La asigniente lista de verificacion可以选择 resolver problemas en el caso de que ocurre un fallo al utiliser el producto:

SINTOMA	POSIBLE CAUSA	ACCION SUGERIDA
No hay respuesta del aparato.	No llege alimentación.Fusible quemado o fallo interno.	Compruebe que la alimentación está encendida.Comprobar cables y conexiones.Reemplace el fusible o póngase en contacto con el服务水平ístico de Beamz o con un service autorizado de Beamz. No quite las cubiertas de la base. No intentereemplazar un fusible ni realizar reparaciones or reparaciones que no se describen en este Manual del usuario, a menos que cuente con la autorización del服务水平ístico de Beamz o de un service autorizado de Beamz.
El aparato se reinicia correctamente pero no responde (o no responde correctamente) al controlador.	El controlador no está connectado.Mala linea DMX.La linea DMX noiene resistencia final.Direcciónorrectivo incorrecto del aparato.Un aparato está defectuoso y estáalterando la transmisión de datos en la linea DMX.Pin 2 y 3 está invertidos en laurenación XLR.	Conecte el controlador.Inspeccionar conexiones y cables. Corregir conexiones malas. Repare o reemplace los cables dañados.Inserte el conductor del terminador DMX en el zócalo de salute de datos delultimate dispositivo en la linea DMX.Verifique la dirección del aparato y la configuración del modo DMX.Desenchufe los connectores DMX IN y OUT y conéctelos directamente para evaporar un dispositivo a la vez hasta que se recupere el functionamento normal. Haga reparer el artefacto defectuoso por un技术服务 autorizzato.Inspeccionar conexiones y cables. Instale un cable de inversionión de fase entre los dispositivos o intercambiye los pines 2 y 3 en el dispositivo, que se compara de forma errática.
Error afterwards del reinicio del aparato.	El efecto requiere ajusteme mecánico.	Verifique la version del software del aparato y los mensajes de error para Obtener más información.Póngase en contacto con el service de asistencia de Beamz o con un service autorizzato de Beamz.
La calidad de luz seoca intermitentmente.	El aparato está muy caliente.LEDsdañados.La configuración de la fuente de alimentación no coincide con la tensión de CA local y Frequencia.	Permita que el accesorio se enfrie. Reducir latemperatura ambiente. Aseguire el flujo de aire libre alrededor del accesorio. Limpie el accesorio si es necesario.Desconecte el accesorio y póngase en contacto con el服务水平ístico de BeamzDesconecte el accesorio. Compruebe la configuración y corregir si es necesario.
