Producttype	Vinylplatenspeler met FM-radio, cd-speler, USB, Bluetooth, USB-opname
Merk	Fenton
Model	RP135W
Afmetingen (ongeveer)	420 x 350 x 140 mm
Gewicht (ongeveer)	3,5 kg
Voeding	220-240 V AC, 50 Hz
Opgenomen vermogen	30 W
Vinyl afspeelsnelheden	33 1/3 en 45 toeren/min
Hoofdfuncties	Vinyl afspelen, FM-radio (PLL), CD, USB, Bluetooth (ontvangst), USB-opname, AUX-ingang, RCA-uitgang, koptelefoonaansluiting
USB-opname	Van vinyl, radio, cd, bluetooth, AUX
Automatische stop	Ja, selecteerbaar AAN/UIT
Bluetooth-overdracht	Nee (alleen ontvangst)
Inbegrepen accessoires	45-toerenadapter, stroomkabel, handleiding
Onderhoud en reiniging	Gebruik een droge doek; geen chemicaliën gebruiken
Veiligheid	Niet de behuizing openen; vocht vermijden; loskoppelen voor reiniging of onweer
Reserveonderdelen en repareerbaarheid	Vervangbare naald (standaard ref.); reparatie door erkende technicus
Bedrijfstemperatuur	5°C tot 35°C
Algemene informatie	Alleen binnenshuis gebruiken; niet blootstellen aan regen

Veelgestelde vragen - RP135W Fenton

Hoe vervang ik de naald van de platenspeler?

Om de naald te verwijderen, plaatst u een schroevendraaier aan het uiteinde van de stylet en duwt u deze naar beneden, trek dan naar voren. Om te installeren, steek de punt in en duw omhoog tot deze vastklikt. Zie de handleiding voor schema's.

Hoe neem ik een vinyl op een USB-stick op?

Sluit een USB-stick aan, zet het apparaat in PHONO-modus, plaats de plaat, druk dan op de REC-toets. Het REC-lampje gaat branden en de opname begint. Druk op STOP om te stoppen.

Waarom draait de plaat niet?

Controleer of de armvergrendeling is ontgrendeld en de AUTO STOP-schakelaar in de stand AAN staat. Zorg ervoor dat de snelheidskeuzeschakelaar op 33 of 45 staat.

Hoe verbind ik een telefoon via Bluetooth?

Druk op de functietoets tot de BT-modus verschijnt (het BT-lampje knippert blauw). Activeer Bluetooth op uw telefoon en zoek naar "Fenton record player". Selecteer deze om te koppelen. Het lampje wordt continu blauw.

Kan ik FM-radio beluisteren zonder antenne?

De FM-antenne is ingebouwd of meegeleverd. Vouw deze uit voor een betere ontvangst. In radiostand draait u aan de afstemknop om zenders te zoeken.

Hoe speel ik een cd af?

Druk op de functietoets om de CD-modus te selecteren. Open de lade met OPEN/CLOSE, plaats de schijf (label naar boven), sluit de lade. Het afspelen start automatisch.

Wat moet ik doen als de automatische stop niet werkt?

De AUTO STOP ON/OFF-schakelaar moet in de stand AAN staan. Sommige vinylplaten kunnen de automatische stop aan het einde niet activeren; zet in dat geval de schakelaar op UIT of til de arm handmatig op.

Hoe gebruik ik de AUX-ingang?

Sluit uw apparaat (smartphone, mp3-speler) aan op de AUX IN-aansluiting met een 3,5 mm jackkabel. Druk op de functietoets tot AUX wordt weergegeven. Het geluid wordt weergegeven via de ingebouwde luidsprekers.

Kan ik externe luidsprekers aansluiten?

Ja, gebruik de RCA-uitgangen (rode en witte aansluiting) aan de achterkant om een versterker of actieve luidsprekers aan te sluiten. Zorg ervoor dat ze compatibel zijn.

Hoe reinig ik de platenspeler?

Gebruik een zachte, droge doek. Gebruik nooit chemicaliën, alcohol of spuitbussen. Voor de element kan een antistatische borstel voorzichtig worden gebruikt.

GEBRUIKSAANWIJZING RP135W Fenton

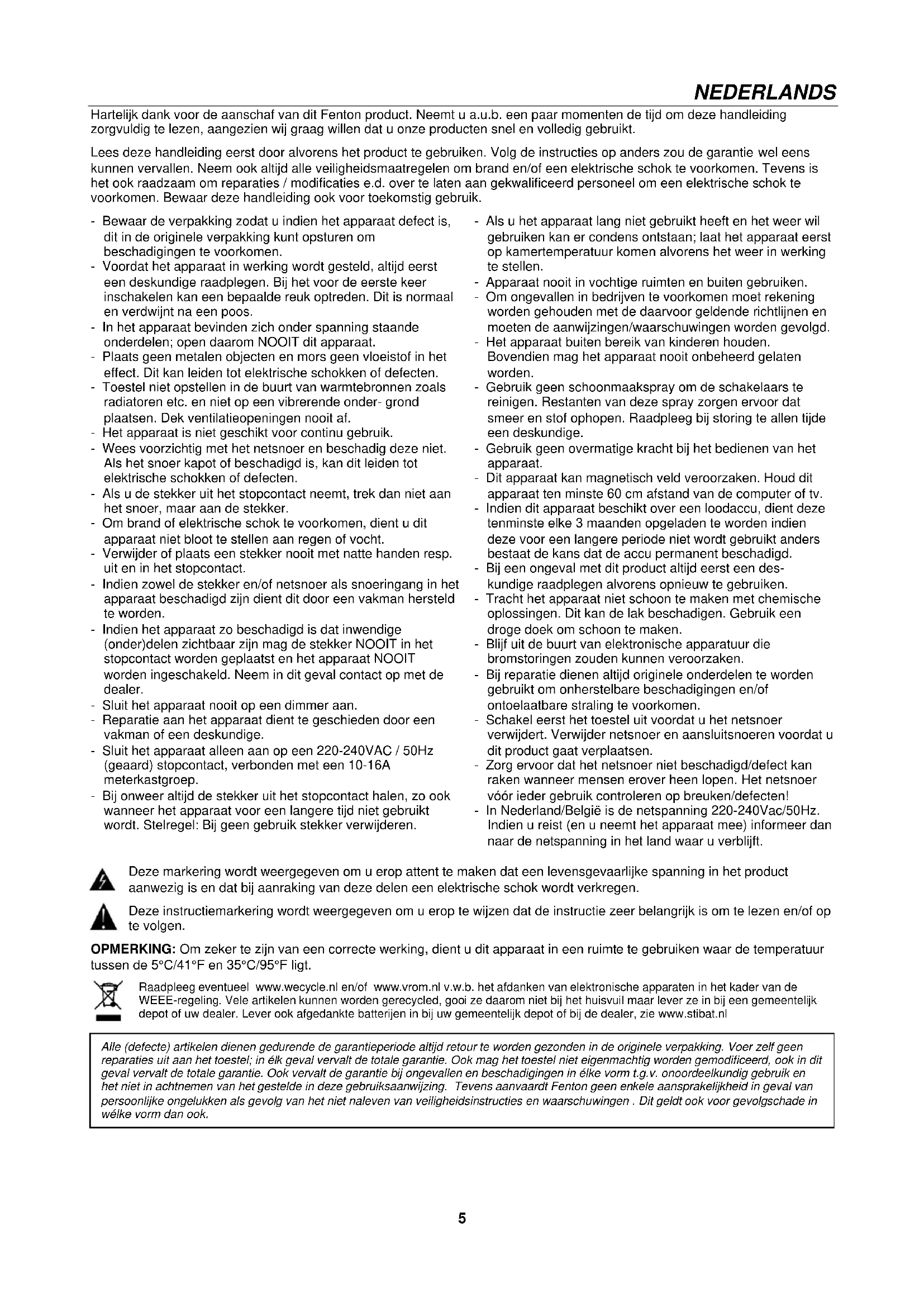

Hartelijk dank voor de aanschaf van dit Fenton product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controlleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Fenton geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en steek vervolgens de voeding stekker in het stopcontact/wandcontactdoos.

OVERZICHT

1. Afstemknop

2. USB-poort

3. Stand-by-indicator

4. Stand-by-knop

5. Functietoets

6. PREV-knop

7. Volgende knop

8. PLAY/PAUSE-knop

9. STOP-knop

10. REC-knop

11. BT-indicator

12. REC-indicator

13. Toets OPEN/DICHT

14. Volumeknop

15. Antenne

16. Koptelefoonaansluiting

17. AUX IN-aansluiting

18. RCA-uitgangsaansluiting voor het aansluiten van externe luidsprekers (met ingebouwde eindversterker)

19. Aan/uit-schakelaar

20. DC IN-aansluiting

21. 45RPM-adapter

22. Draaitafelschotel

23. Snelheidskiezer

24. Tonearm

25. AUTO STOP AAN/UIT-schakelaar

26. Toonarm slot

27. Patroon/naald

LISTEN TO FM RADIO

- Druk op de stand-by-toets [4] en de standaardmodus is de FM-radiomodus.

- Draai aan de afstemknop [1] om de FM-radiozender handmatig te zoeken.

• Houd de toets [8] 2 seconden ingedrukt om zenders te zoeken en zenders met de naam P01, P02, enz. op te slaan.

- Druk op de toetsen [6] [7] om tussen de opgeslagen zenders te schakelen.

Opname

Sluit de USB-stick aan op de USB-poort [2] aan de voorkant van het apparaat; druk op de REC-knop [10], de REC-indicator [12] zal oplichten en de letters USB zullen gaan knipperen op het display en het radioprogramma zal worden opgenomen op de USB-stick; druk op de STOP-knop [9] om het opgenomen bestand op te slaan en de opname te stoppen.

CD AFSPELEN

- Druk op de functietoets [5] om de CD-modus in te schakelen; druk op de OPEN/DICHT knop [13] om de disclade te openen, plaats de dislabelzijde naar boven op de lade, druk op de OPEN/DICHT knop [13] om de lade te sluiten; de disc zal beginnen te spelen zodra deze is geplaatst.

- Om het afspelen te pauzeren drukt u op de PLAY/PAUSE toets [8], om door te gaan met het afspelen drukt u nogmaals op de PLAY/PAUSE toets [8].

- Om de weergave te stoppen drukt u op de STOP-toets [9].

- Druk op de PREV-knop [6] om achteruit door de tracks te bladeren. Druk op de NEXT-toets [7] om vooruit door de tracks te bladeren.

Opname

Er zijn twee manier om CD opname via USB:

1. Opname van één muzieknummer
2. Druk op de REC-knop [10], de REC-indicator [12] zal oplichten, op het display zal REC verschijnen en vervolgens ONE.
3. Druk op de REC-knop [10] om de opname te bevestigen.
4. Druk op de NEXT-toets [7] om het op te nemen nummer te kiezen.

5. Druk op de REC-knop [10] om de keuze te bevestigen. De opname van een enkel muzieknummer zal automatisch eindigen wanneer het afspelen van dat muzieknummer is voltooid. Tijdens de opname kunt u ook op de STOP-knop [9] drukken om de opname te stoppen.

6. Opname van alle muzieknummers:

7. Druk op de REC-knop [10], de REC-indicator [12] zal oplichten, op het display zal REC verschijnen en vervolgens ONE.

8. Druk op de VOLGENDE knop [7] en daarna zal ALLES op het display verschijnen.
9. Druk op de REC-knop [10] om de opname te starten. Tijdens de opname kunt u ook op de STOP-knop [9] drukken om de opname te stoppen.

AFSPELEN VANAF USB

• Druk op de functietoets [5] om de USB-modus in te schakelen; deze wordt automatisch afgespeeld wanneer de USB-stick wordt aangesloten.
• Om het afspelen te pauzeren drukt u op de toets PLAY/PAUSE [8], om verder te gaan met het afspelen drukt u nogmaals op de toets PLAY/PAUSE [8].
• Om de weergave te stoppen drukt u op de STOP-toets [9].
• Als de afspeeltijd van het huidige nummer meer dan 3 seconden is, druk dan eenmaal op de PREV-knop [6] tot het begin van het huidige nummer en druk tweemaal op de PREV-knop [6] tot het vorige nummer.

AFSPELEN VAN VINYLPLAAT

• Voordat u een plaat afspeelt, dient u de Toonarm-vergrendeling [26] te ontgrendelen en de cartridgebeschermer van de cartridge/naald te verwijderen.
• Druk op de functietoets [5] om de PHONO-modus in te schakelen; plaats de plaat op de platenspeler [22], selecteer de gewenste snelheid met behulp van de snelheidskiezer [23] en plaats vervolgens voorzichtig de naald op de plaat, de platenspeler zal beginnen te draaien wanneer de AUTO STOP-schakelaar in de stand ON staat.
• Naast de snelheidskiezer is er een AUTO STOP ON/OFF-schakelaar [25]. Als de AUTO STOP ON/OFF-schakelaar is ingeschakeld, zal de plaat automatisch stoppen als hij klaar is (bij sommige vinylplaten zal hij stoppen als hij niet aan het einde komt of zal hij niet stoppen als hij aan het einde komt). Als de Auto Stop Control wordt uitgeschakeld, zal de plaat NIET automatisch stoppen als hij klaar is.

Opname

Druk op de REC-knop [10], de REC-indicator [12] zal oplichten en de letters USB zullen gaan knipperen en de grammofoonplaten zullen worden opgenomen op de USB-stick; druk op de STOP-knop [9] om het opgenomen bestand op te slaan en de opname te stoppen.

NAAR EEN EXTERNE BRON LUISTEREN

• Om naar een externe bron te luisteren, zoals een MP3-speler of smartphone, sluit u een geschikte kabel (3,5mm-aansluiting op 3,5mm-aansluiting) aan op de AUX IN-aansluiting [17] aan de achterkant van dit toestel en drukt u op de functietoets [5] om de AUX in de modus in te schakelen.
• Druk op de REC-knop [10], de REC-indicator [12] zal oplichten en de letters USB zullen gaan knipperen en de externe bronnen zullen worden opgenomen op de USB-stick; druk op de STOP-knop [9] om het opgenomen bestand op te slaan en de opname te stoppen.

AFSPELEN VIA BT

• Druk op de functietoets [5] om de BT-modus in te schakelen.
• De BT-indicator [11] wordt met knipperen blauw.
• Schakel uw BT-functie in op uw mobiele telefoon of tablet-pc en zoek vervolgens in het muziekcentrum met de naam Fenton platenspeler. Na het koppelen en verbinden zal de BT indicator [11] blauw worden zonder te knipperen en kunt u uw muziek van uw mobiele telefoon of tablet-pc op dit muziekcentrum afspelen.
• Druk op de REC-knop [10], de REC-indicator [12] zal oplichten en de letters USB zullen gaan knipperen en de draadloze muziek zal worden opgenomen op de USB-stick; druk op de STOP-knop [9] om het opgenomen bestand op te slaan en de opname te stoppen.

Opmerking: Dit apparaat heeft geen BT zender, dit betekent dat het niet mogelijk is om geluid via BT naar bijvoorbeeld een BT luidspreker te sturen

Wanneer het apparaat als BT-luidspreker wordt gebruikt, kunnen alle andere afspeelfuncties niet tegelijkertijd worden gebruikt.

HOE DE NAALD TE VERVANGEN

Om de naald te vervangen, raadpleeg de onderstaande instructies.

De naald uit de cartridge halen:

• Plaats een schroevendraaier op de punt van de stylus en duw deze naar beneden zoals aangegeven in de richting "A".
• Verwijder de stylus door de stylus naar voren te trekken en naar beneden te duwen.

De stylus installeren:

• Houd de punt van de stylus vast en steek de stylus in door te drukken zoals aangegeven in de richting "B".
• Duw de stylus naar boven in de richting "C" totdat de stylus in de tippositie vastklikt.
