GEBRUIKSAANWIJZING Aqua pro 100 Remeha

Installatie- en gebruikershandleiding

Postcode ^+ Gemeente:

Telefoon:

Fax:

GSM:

Inhoud

Inleiding 3

1. Algemene installmente voorschriften 3
2. Installatie 4
3. Wandmontage 5
4. Wateraansluitingen 5
5. Aansluiten elektrische vewarmingselement (accessoire) 7
6. Aansluiten van het CV-circuit 9
7. Inbedrijfstelling 9
8. Controle en Onderhoud 11
9. Veiligheidskleppen 12
10. Gebruiksvoorschriften 13
11. Garantie 14
12. Reserveonderdelen 16
13. Milieu 16
14. Prestaties 17
15. Meer informatatie 18
16. ErP informatatie 19

Lees eerst deze instructies alvorens dit toestel te installereren. De garantie vervalt indien het toestel Niet correct geinstalleerd is. De Remeha Aqua pro warmwater boiler要去 geinstalleerd worden door een erkend installmenteur volgens deplaatselijkke en nationale geldende voorschriffen.

Technische gegevens

Werkdruk BE:7 bar / NL: 8 Bar

Minimale waterleidingdruk 1 bar

Maximale primaire werkdruk 3.5 bar

Elektrische dompelweerstand (in optie) 2.7kW @ 230V enkelfasig Gewicht (met water gezuld)-

Remeha Aqua pro 100L 125 kg

Remeha Aqua pro 150L 181 kg

Remeha Aqua pro 200L 249 kg

Remeha Aqua pro 300L 360 kg

• hangt samen met de standard openingsdruk van de veiligheidsgroep/inlaatcombinatie in Belgie (7 bar) en die in Nederland (8 bar)

1. Algemene installmente voorschriften 1.1

De Remeha Aqua pro warmwaterbereider moet uiterust worden met een veiligheidsventiel van maximaal 7 bar in Belgie en maximaal 8 bar in Nederland. HET NIET INSTALLEREN VAN HET JUISTE VEILIGHEIDSVENTIEL DOET DE GARANTIE VERVALLEN EN KAN LEIDEN TOT GEVAARLIJKE SITUATIES.

1.2

Indien de werkdruk hoger is dan 6 bar,要去en drukreduceerventiel, ingesteld op 5 bar maximum, geplaatst worden op de koudwatergang van het toestel. Dit drukreduceerventiel MAG NIETussen het veiligheidsventiel en de boiler geplaatst worden (zie tekening 3).

1.3

Er dient een goedgekeurde terugslagklep geplaatst worden in de koudwatertoevoer. Deze terugslagklep MAG NIET geplaatst worden tussen het veiligheidsventiel en de koudwateringang van de boiler (zie tekening 3). Deze terugslagklep kan ook deel uit maken van een goedgekeurde veiligheidsgroep/inlaatcombinatie.

1.4

Conform de reglementeringen, is deplaatsing van een opvangbak (met afvoer) onder de boiler aangewezen, om waterschade in het geval van lekkage te vermijden.

2. Installatie

2.1

De elektrische installmentie要去 voldoen aan de lokaal en landelijk geldende voorschriften.

2.2

Dit toestel moet altijd verticaal geplaatst worden.

2.3

Indien het toestel aan de muur bevestigd worden, dient de voorgeschreveen muurbeugel (accessoire) geplaatst te worden. De vloer dient volledig vlak te zich indien de boiler vrijstaand op de vloer geplaatst worden.

2.4

Er dient voldoende plaats rond de boiler voorzien te worden voor de aansluitingen, en ook voor de toegankelijkheid van alle onderdelen van de boiler. Zie montagematen ophangbeugels voor de afstanden.

2.5

BELANGRIJK! Controleer voor installatione of de muur of de vloer voldoende stevig is om het volledige gewicht (inclusief water) van de boiler te dragen (zie Technische Gegevens) en dat er geen verborgen leidingen (gas, elektricitieit, water) onder ofchyter de boiler aanwezig+zijn.

2.6

De boiler要去 geplaatst worden in een VORSTVRIJE RUIMTE.
Zie Tekening 1 voor afmetingen.

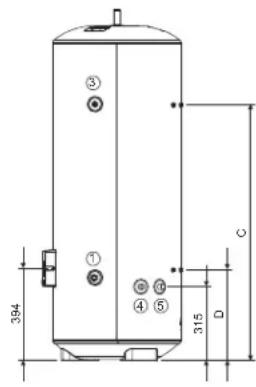

Tekening 1

1Koudweraansluiting 3/4M22mm (BLAUW)
2Wamwateruitgang
3/4M 22mm (ROOD)
3Kringloopopening1/2F
4 Terugyoer primaire kring 3/4M22mm
5 Toevoer primaire kring 3/4M22mm

Inhoud Afmetingen (mm)
	A B C D
100 493	788 522 280
150 796	1095 804 386
200 1095	1430 1094	388
300 1692	2 2046 x x

Tabel: Technische parameters volgens Europese Commissie verordeningen 814/2013 en 812/2013

Model(len)	Aquapro		100 150	200 300
Opslagvolume	V	I	100.0	150.0	200.0	300.0
Warmhoudverlies	SW	48.0	60.0	80.0	98.0

3. Wandmontage

Tekening 2

3.1

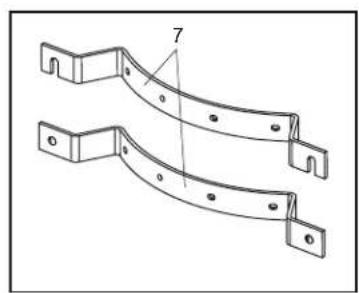

Zie tekening 1 en tekening 2 voor deplaatsing van de muurbeugels. Gebruik stevige bouten en pluggen om de boiler aan de muur te bevestigen. De 300L boiler kan enkel op de vloer geplaatst worden.

3.2

Bevestig de muurbeugels met de zeskantige gemonteerde bouteen op de boiler. De bovenste beugel heeft inkepingen:\ deze inkepingen要去en maar beneden wijzen.

3.3

Draai de bovenste muurbouten in de muur tot 6mm van de wand.

3.4

Hang de boiler op aan de bovenste bouten en breng de bouten van de onderste muurbeugel aan. Trek daarna alle bouten aan.

4. Wateraansluitingen

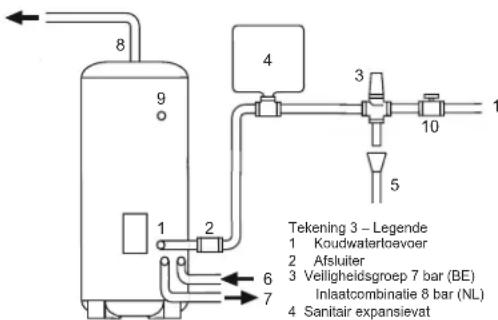

Tekening 3

De hydraulische installmentie moet voldoen aan de geldende landelijk en lokale voorschriften.

4.1

Zie ook hoofdstuk 1. Monteer de kransen, kleppen, drukreduceerventiel (indien nodig) volgens de volgorde in tekening 3. Verzeker U ervan, dat de juiste stroomrichting volgens de pijlen op de respectievelijke kransen, kleppen en ventielen, gehandhaafd worden.

4.2

Het is ook möglichk de boiler rechtstreeks aan te sluiten met buis 022: de nodige moeren en knelringen zijn meegeleverd. De draadaansluiting is 3 / 4M

4.3

Het is aan te bevelen om een afsluier in de koudwatertoevoer te monteren.

4.5

Een overstort (5) moet via een trechter aangesloten worden op het expansieventiel van de boiler (zie tekening 3). Monteer ook, bij voorkeur, een aftapkraan: deze kraan dient gemonteerd te worden tussen de boiler en de veiligheidsgroep.

4.6

Een sanitair expansievat (4) kan gemonteerd worden op de koudwatertoevoerleiding ( tekening 3 ). Hierin worden het opwarmende drinkwaterijdelijk opgevangen en worden dan nicht afgevoerd maar het riool. Het expansievat要去 wel voldoen aan de landelijkke drinkwatereisen.

4.7

De boiler is voorzien van een circulatieleiding (9) aansluiting 12 . Een RVS stop 12 sluit deze opening af. Deze dient eerst verwijderd te worden alvorens de circulatieleiding aan te sluiten.

5. Aansluiten elektrisch vewarmingselement (accessoire)

5.1

Tap het warmwatertoestel volledig af.

5.2

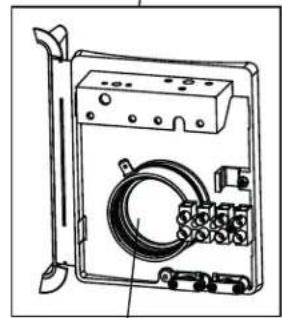

Open de afdekkap die aan de voorzijde zit.

5.3

Verwijder de borgmoer middels de speciale moersleutel.

5.4

Verwijder de boilersensorbuis. Plaats nu het verwarmingselement, waar bij het onderste gedeelte maar beneden wijst. Plaats de borgmoer terug en draai deze aan zodate het elementeer vastzit.

5.5

Plaats verwolgens dethermostat met de pin in het verwarmingselement, waar bij gelet moet worden dat de contacten op de waaroor correspondeerde klemmen zich aangesloten. Controller of de thermostat gegen de aanslag is gedrukt.

5.6

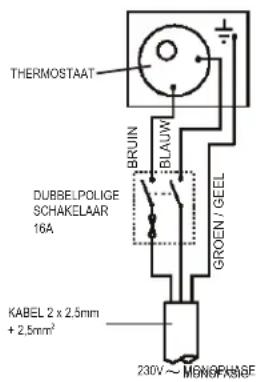

Sluit het elektrische verwarmingselement aan volgens tekening 4. ZetervoGENs de afdekkap wee vast.

Tekening 4

5.7

Tekening 5

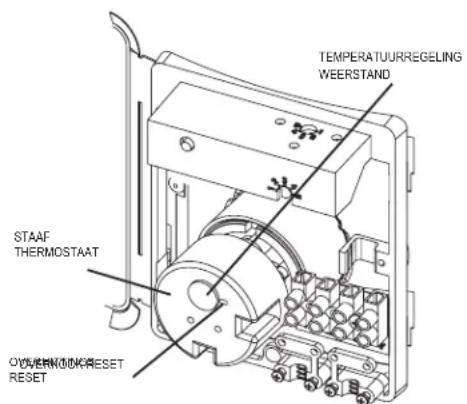

De dompelaar beschikt over een regelthermostat en een oververhittingsbegrenzer. De dompelaar heeft een nominaal vermogen van 2,7 kW op 230 V.

5.8

De dompelaar worden gemonteerd anschter een grijs kunststof deksel dat zich aan de voorzijde van het toestel bevindt. Het deksel worden aan het bovenste deel bevestigd met een schroef.

SCHAKEL DE SPANNING AF ALVORENS AAN HET TOESTEL TE WERKEN.

5.9

Het verwarmingselement dient te allen tjden geaard zich.

5.10

Alle elektrische kabelaansluitingen dieren uitgevoerd te worden door een gekwalificeerde installmenteur. Dit zal gebeuren conform deplaatselijke en nationale geldende richtlijnen voor elektrische aansluitingen. Het circuit zal worden beveiligd door een passende zekering en een tweepolige scheidingsschakelaar met een scheiding van de contacten van minimaal 3mm op de twee polen.

5.11

De kabelaansluitingen van het verwarmingselement dienen te worden aangebracht zoals in schema 4 worden getoond. De voedingskabel要去 over de pakkingbus worden geeid en de buitenste kabelmantel dient stevig op de pakkingbus worden bevestigd met een schroef. Plaats voor gebruik altijd de afdekkap terug.

5.12

STEL HET VERWARMINGSELEMENT NIET IN BEDRIJF voordat het warmwatertoestel met water is gemuld.

5.13

Wij raden aan de thermostat van het verwarmingselement in te stellenussen stand 4 en 5 (60 tot 65^ ), verwijl dezeussen 1 en 5 (10^ en 70^) kan worden ingesteld.

5.14

Dethermostaat bevat een oververhittingsbegrenzer. De knop voor het opnieuw inschakelen van de begrenzer is gemarkeerd op schema 5. Overbrug NOOIT de oververhittingsbegrenzer.

6. Aansluiten van het CV-circuit

6.1

De warmwaterboiler is aangepast voor aansluiting op ketels op gas of op stookolie. De cv-ketel dient te beschikken over een temperatuurregelaar en een beveiliging gegen oververhitting. Zie de handleiding van de cv-ketel.

6.2

Het primaire circuit van de cv-ketel MOET met een pomp zich uitgerust. Werking via thermosifon is onmogelijk vanwege het bijzondere ontwerp van de hoofd-warmtewisselaar. Wij raden aan een ontluchtingspunt of een automatische ontluchter in het circuit teplaatsen.

6.3

De grijze afdekkap aan de voorzijde verbergt deplaats die is bedoeld voor hetplaatsen van een boilersensor voor aansturing van seen CV-ketel.

7. Inbedrijfstelling

7.1

Vul de boiler eerst met water en contrôleer op lekkages. Schakel daarna de ketel of het elektrische verwarmingselement (accessoire) in.

7.2

Controller of de installmente conform de lokale wetgeving is.

7.3

Controleer alle water en elektriciteitsaansluitingen.

7.4

Open een warmwaterkraan in de installmente; open de koudwatertoevoer van de boiler.

7.5

Neem voldoendeijd om de boiler te vullen en de installment te ontluchten. Sluit de warmwaterkraan in de installment.

7.6

Open alle warmwaterkranen van de installmente om de leidingen volledig te ontluchten.

7.7

Sluit alle warmwaterkranen van de installmente en controllerer op waterlekken.

7.8

Controleer de goede werkig van de veiligheidsklep / inlaatcombinatie: verzeker U ervan dat het expansewater vrij kan wegstromen.

7.9

Vul de primaire kring van de boiler, volgens de voorschriften van de ketelfabrikant. Indien driewegkleppen aanwezig zijn: controller ofe deze open staan bij het vullen van de installment. Open eventueel het ventiel van de automatische ontluchter om alle lucht uit de primaire kring te verwijderen.

7.10

Werking met elektrisch verwarmingselement: de watertemperatuur staat ingesteld op onceveer 60^ . Schakel de elektrische stroom in. Indien nodig: pas de temperatuur aan (zie tekening 4).

SCHAKEL DE ELEKTRICITEIT UIT ALVORENS DE TEMPERATUUR TE WIJZIGEN.

7.11

Werking met de centrale verwarmingsketel: zet de installmentie in werking en controllerer of de regeling van de installmentie ingesteld is voor warmwaterproductie. Kijk de werking na van de laadpomp en/of drieweg kleppen en LAST de boiler opwarmen.

8. Controle en Onderhoud

8.1

Het elektrische element vergt weinig onderhoud, uit gezonderd de regio's met zeer hard water, regelmatig onderhoud is dan vereist voor een goede werkung.

8.2

Zet de boiler buiten werkung en schakel het toestel elektrisch af. Sluit de koudwatertoevoer van de boiler.

8.3

Open een warmwaterkraan in de installmente om de druk weg te nemen in de installmente. Laat de boiler leeglopen via de aftapkraan.

8.4

Open de afdekkap aan de voorzijde van de boiler en koppel de elektrische bedrading af. Verwijder voorzichtig de regelthermostat.

8.5

Maak de draadnippel los met meegeleverde sleutel. Trek verwolgens het verwarmingselement uit de boiler (voorzichtig, beschadig de capillairen nicht!).

OPMERKING: na verloop vanarend kan het zich dat de dichting aan boiler kleeft. Gebruik een Ronde schroevendraier en stek deze in een huls van de flens en beweeg zachtjes waar boven en beneden om de dichting los te make.

8.6

Verwijder voorzichtig de kalkafzetting op het verwarmingselement, gebruik geen scherp gereedschap.

8.7

Controller of de affichtingsring nog in tact en onbeschadigd is.
Plaats indien nog een neue pakking.

8.8

Monteer het verwarmingselement opnieuw en kijk na of het uiteinde wel onderaan in de boiler zit en de warmtewisselaar Niet raakt. Plaats de borgmoer terug en zet vast met de moersleutel. Gebruik eventueel een Ronde schroevendraaier als hulpmiddel om de waarstand op+zijn plaats te honden.

8.9

Plaats het verwarmingselementtering:zieeroptoedat het capillair Niet beschadigd raakt en Niet in contact is met een van de elektrische aansluitklemmen.

8.10

Hermonteer de thermostat van het elektrische verwarmingselement. Steek de thermostat, die het verwarmingselement bedient, op die wijze in de bovenste huls, dat de mannelijke pinnen passen in de rouwelijke van het verwarmingselement. Druk de thermostat vast in de klemmen van het elektrische verwarmingselement. Zorg er voor dat het messing van de thermostat in contact is met de flens.

8.11

Sluit het elektrisch verwarmingselement waar aan. Sluit verrolgens wee de afdekkap.

8.12

VUL EERST DE BOILER MET WATER VOORALEER IN BEDRIJF TE NEMEN (ZIE HOOFDSTUK7)!

9. Veiligheidskleppen

9.1

De overdrukklep, terugslagklep, afsluiter en aftapkraan moeten regelmatig gecontroleerd worden op hun goede werkinq.

9.2

Kijk na of het expansiewater vrij kan weglopen door het overdrukventiel te openen. Draai de knop terug om het overdrukventiel terug in originele positie teplaatsen.

LET OP: DIT WATER KAN ZEER HEET ZIJN!

10.1

De Remeha Aqua pro warmwaterboiler slaat warm water op volgens een instelbare temperatuur. Deze temperatuur is middels de boiler of thermostat in te regelen. Om schade te voorkomen schakel uw installmenter in.

10.2

Om te beletten dat de boiler bevriest in de winter: zet deze nooit volledig buiten werkung zonder de boiler volledig leeg te lately lopen.
Indien de boiler Niet leeg zal zich: zet dethermostat op minimum (positie 1) om zo weinig möglichk energia te verbruiken.
LET OP! door dit te doeon worden de sanitaire installmente zich nicht beveiligd gegen vorst.

10.3

Om te verzekeren dat de warmwaterboiler optimaal blijft werkken,要去每次都 regelmatig onderhonden worden.

10.4

BELANGRIJK VOOR DE GEBRUIKER

Sluit of blokker nooit de uitgang van veiligheidsventielen.
Sla nooit op veiligheidsventielen.
Sluit nooit elektrische verilgheidsvoorzieningen kort.
Indien de boiler nicht goed werk: neem te allen tijden contact met uw installateur op.

11. Garantie

11.1

Voor de garantiebepaling verwijzen wij uaar de Algemene verkoop- en leveringsvoorwaarden.

11.2

De verkopende partij kan nicht aansprakelijk gesteld worden voor kosten of schade te wijten aan:

een gebrekkige installment die door een derde (bv. veiligheidsgroep Niet verbonden met waterafvoer, ontbreken van een opvangbak, vorst,...),
een slechte toegankelijkheid van het toestel.
het verkeerd gebruik van het toestel.

De bepalingen van deze garantie voorwaarden doen geen afbreuk aan hetrecht dat de koper geniet op grond van de wettelijkke garantie.

11.3

Dit toestel dient voor het opwarmen van drinkwater voor menselijk gebruik en is o.m. uitgesloten voor opwarming van zwembadwater.

11.4

Het toestel moet alsijd aangesloten worden op het openbare waterleidingnet.

11.5

Het toestel moet normala en regelmatig worden gebruikt en regelmatig worden onderhonden door een professioneel installmenter.

Omgevingsvoorwaarden:

de installmentie mag nicht bloatstaan aan een agressieve omgeving zoals vorst of slechte weersomstandigheden.
de installmentie moet gemakkelijk toegankelijk zich.
het water dat door het toestel moet worden opgewarmd mag Niet te veel kalk bevatten. De resthardheid mag in ieder geval nicht minder dan 12 Franse graden bedragen.
de installment mag Niet bloatstaan aan een overdruk (meer dan 8 bar).
het toestel en de installmentie要去en met de nodige voorzichtigheid worden behandeld.
de elektrische voeding van de warmwaterbereider mag Niet in overspanning gaan.
een opvangbak onder het toestel moet steeds voorzien zijn.

11.7

Het toestel moet regelmatig worden onderhoven door een professioneel installmenteur, onder meer:

kalkaanslag op de verwarmingselementen en veiligheidsonderdelen moet regelmatig verwijderd worden.
deveiligheidsgroep moet goed worden onderhouden ondereer om overdruk te vermijden.
het oorspronkelijke toestel en toebehoren mogen nicht worden gewijzigd of ontmanteld tenzij na goedkeuring van de fabrikant of verkoper.
enkel reserve-onderdelen aanbevolen door de fabrikant of verkoper moot worden gebruikt.
het identificatielabel van het toestel mag Niet van het toestel worden verwijderd.

12. Reserveonderdelen

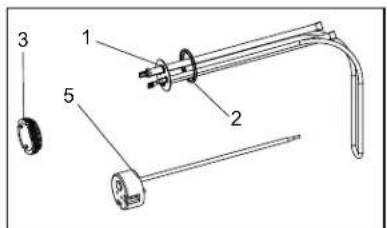

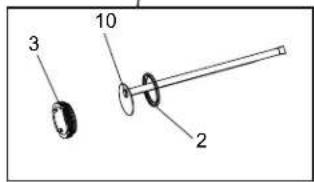

De volgende lijst van onderdelen is beschikbaar voor de Remeha Aqua pro waterverwarmer. Vermeld algijd het serie- en typenummer van het gevevensplaatje.

Gebruik alkijd originele onderdelen, aanbevolen door de fabrikant van het product. Het Niet gebruiken van originele onderdelen doet de garantie verrallen en kan leiden tot gevaarlijke situatuies.

No. Omschrijving

1 Dompelweerstand gebogen 2,7kW 230V 95 860 622
2 Flensdichting 95 861 104
3 Borgmoer 95 860 723
4 Sleutel voor borgmoer 95 860 724
5 Thermostat voor waterdstand 95 861 208
6 Deksel 95860726
7 Set muurbeugels 95 860 728
8 Set knelftingen 022 95 860 729
9 Stop RVS 12 " 95 860 731
10 Flens met boilersensorbuis 95 860 725

13. Milieu

Dit product is 100% recycleerbaar.

De isolatie is vrij van CFK's, zonder risico voor de ozonlaag.

14. Prestaties

Remeha Aqua pro

Aanvoer-/Retourtemperatuur 90^ / 70^ . Koudwater temperatuur 10^

Model Opp.	warmtewisselaar Primair	debiet	Drukkeries warmtewisselaar	Vermogen warmtewisselaar	Continu sanitair debiet	Opwarmtijd (15° Tot 60°C)	Stilstands verliezen
(I) (m2) (m3/h) (bar) (kW) (l/h at Δl 35K) (min.) (kWh/24h)
100	0.79	2.0	0.2	30	735	12.0	1.15
150	0.79	2.0	0.2	30	735	15.0	1.44
200	0.79	2.0	0.2	30	735	20.0	1.92
300	0.79	2.0	0.2	30	735	30.0	2.35

Metelektrischeweerstand2,7kW

MODEL	WEERSTANDS VERMOGEN	OPWARMTIJD (15°C TOT 60°C)
(I)	(kW)	(min.)
100	2.7	125
150	2.7	157
200	2.7	210
300	2.7	315

15. Meer informatatie

Koudwateraansluiting (blauw)

Circulatieleidingaansluiting (grijs)

Warmwateruitgang (rood)

Toevoer primaire kring (grijs)

Terugvoer primaire kring (grijs)

16. ErP informatatie

Tabel: Technische parameters volgens Europese Commissie verordeningen 814/2013 en 812/2013

Model(len) Aqua Pro 100 150 200 300
Energie-effenciëntie		B	C	C	C
Warmhoudverlies W 48.0 60.0 80.0 98.0
Opslagvolume I 100.0 150.0 200.0 300.0

Dit product is gemaakt en ontwikkeld met de meest recente technologieen.

Wijzigingen konnen aangebracht worden zonder voorafgaandelijke verwittiging, alhoewel alle gevevens, bij het ter perse gaan van dit document, nauwgezet gecontroleerd+zijn.

© Droit d'auteur
