GEBRUIKSAANWIJZING DDB 7760 IN BAUKNECHT

NL Handleiding voor gebruik en onderhoud

Deze instructies zich ook beschikkaar op de website: www.whirlpool.eu.

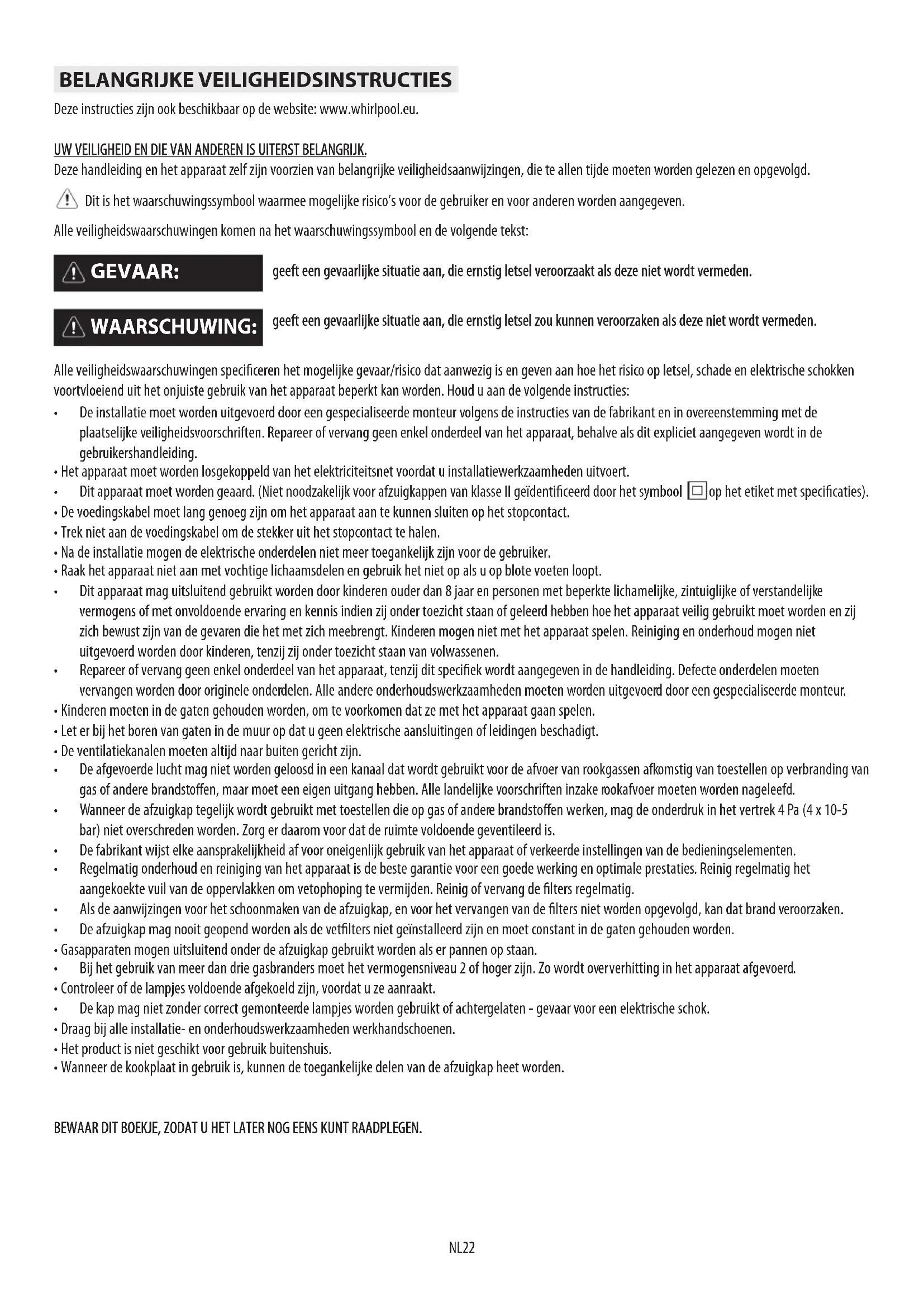

UW VEILIGHEID EN DIE VAN ANDEREN IS UITERST BELANGRIJK.

Deze handleiding en het apparaat zich voorzien van belangrijke veiligheidsaanwijzingen, die te allen tijde moeten worden gelezen en opgevolgd.

! Dit is het waarschuwingssymbol waarmee möglichke risico's voor de gebruiker en voor anderen worden aangegeven.

Alle veiligheidswaarschuwingen komen na het waarschuwingssymbol en de volgende tekst:

GEVAAR:

WAARSCHUWING:

geeft een gevaarlijke situatie aan, die ernstig letsel veroorzaakt als deze nicht worden vermeden.

geeft een gevaarlijke situatie aan, die ernstig letsel zou können veroorzaken als deze Niet worden vermeden.

Alle veiligheidswaarschuwingen specifie weren het maybe gevaar/risico dat aanwezig is en given aan hoe het risico op letsel, schade en elektrische schokken voortvloeieend uit het onjuiste gebruik van het apparaat beperkt kan worden. Houd u aan de volgende instructies:

• De installmentie moet worden uitgevoerd door een gespecialiseerde monteur volgens de instructies van de fabrikant en in overeenstemming met deplaatselijke veiligheidsvoorschriften. Repareer of verrang geen enkel onderdeel van het apparaat, behalve als dit expliciet aangegeven worden in de gebruikershandleiding.
• Het apparaat要去en losgekoppeld van het elektriciteitsnet voordat u installmenterkzaamheden uitvoert.
• Dit apparaat moet worden geaard. (Nietoodzakelijk voor afzuigkappen van klassle II geidentificerdoor het symbool op het etiket met specifieats).
• De voedingskabel moet lang genoeg�n om het apparaat aan te kuren sluiten op het stopcontact.
• Trek nied aan de voedingskabel om de stekker uit het stopcontact te halen.
• Na de installmentie mogen de elektrische onderdelen Nieteer toegankelijk+zijn voor de gebruiker.
• Raak het apparaat Niet aan met vochtige lichaamsdelen en gebruik het Niet op als u op blote voeten loopt.
• Dit apparaat mag uitsluitend gebruikt worden door kinderen ouder dan 8aar en personen met beperkte lichamelijke, zintuiglijke of verstandelijk vermogens of met onvoldoende ervaring en kennis indien zij onder toezicht staan of geleerd hebben hoe het apparaat veilig gebruikt要去 worden en zich bewust�n van de gezaren die het met zich meebrengt. Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud mogen nicht uitgevoerd worden door kinderen, tenzij zij onder toezicht staan van volwassenen.
• Repareer of verrang geen enkel onderdeel van het apparaat, tenzij dit specifiek worden aangegeven in de handleiding. Defecte onderden要去en verzangen worden door originele onderden. Alle andere onderhoudswerkzaamheden要去en worden uitgevoerd door een gespecialiseerde monteur.
• Kinderen要去 in de gaten gehonden worden, om te voorkomen dat ze met het apparaat gaan spelien.
• Let er bij het boren van gaten in de muur op dat u geen elektrische aansluitingen of leidingen beschadigt.
• De ventilatiekanalen要去阆n darben gericht zinn.
• De afgevoerde lucht mag Niet worden geloosd in een kanaal dat worden gebruikt voor de afvoer van rookgassen afkomstig van toestellen op verbranding van gas of andere brandstoffen, maar要去 een eigén uitgang hebben. Alle landelijkke voorschriften inzake rookafoer要去en worden nageleefd.
  Wanner de afzuiigkap tegelijk worden gebruikt met toestellen die op gas of andere brandstoffen werken, mag de onderdruk in het vertrek 4 Pa (4 x 10-5 bar) nicht overschreden worden. Zorg er waarom voor dat de ruimte voldoende geventileerd is.
  De fabrikant wijst elke aansprakelijkheid af voor oneigenlijk gebruik van het apparaat of verkeerde instellenen van de bedieningselementen.
  Regelmatig onderhoud en reiniging van het apparaat is de Beste garantie voor een goede werkinq en optimale prestaties. Reinig regelmatig het aangekoeke vuil van de oppervlakken om vetophoping te vermijden. Reinig of verwang de filters regelmatig.
  Als de aanwijzingen voor het schoonmaken van de afzugkap, en voor het verrangen van de filters Niet worden opgevolgd, kan dat brand veroorzaken.
  De afzuiqkap mag nooit geopend worden als de vetfilters Niet geinstalleerd zich en moet constant in de gaten gehonden worden.
• Gasapparaten mogen uitsluitend onder de afzuigkap gebruikt worden als er pannen op staan.
  Bij het gebruik vaneer dan drie gasbranders moet het vermogensniveau 2 of hoger zijn. Zo wordt oververhitting in het apparaat afgevoerd.
• Controller of de lampjes voldoende afgekoeld zich, voordat u ze aanraakt.
• De kap mag Niet+zonder correct gemonteerde lampjes worden gebruikt of achtergelaten - gevaar voor een elektrische schok.
• Draag bij alle installment- en onderhoudswerkzaamheden werkhandsschoenen.
• Het product is nicht geschikt voor gebruik buitenshuis.
• Wonneer de kookplaat in gebruik is, können de toegankelijke delen van de afzuigkap heet worden.

BEWAAR DIT BOEKJE, ZODAT U HET LATER NOG EENS KUNT RAADPLEGEN.

verklaring van overeenstemming C

• Dit apparaat is ontwikkeld, geproduerd en in de handel gebracht in overeenstemming met:

• veiligeidsvoorschriften van de "Laagspanningsrichtlijn" 2006/95/EG (die de richtlijn 73/23/EEG en latere verordeningen verwangt);

• de vereisten voor ecologisch ontwerp van de Europese voorschriften nr. 65/2014, en nr. 66/2014 in overeenstemming met de Europese norm EN 61591;
• de beschemingsvereisten van de Richtlijn "EMC" 2004/108/EC.

De elektrische veiligheid van het apparaat is alleen gegarandeerd wonneer het op de juiste wijze op een efficient werkende installmentie is aangesloten, die volgens de wettelijkke voorschriften is geaard.

Tips om energie te bespare

• Schakel de afzuiqkap in op de minimumsnelheid wonneer u met koken begint en laat hem nog enkele minuten na het beeindigen van het koken werken.
• Verhoog de slelheid alleen in geval van groe hoeveelheden rook en damp en gebruik de hoogste slelheid (snelheden) alleen in extreme omstandigheden.
• Vervang het/de koolstofffilter(s) wonneer dat nodig is om onaangename luchtjes efficien'te lately afvoeren.
• Maak de/het vetfilter(s) schoon wanner dat nodig is om de efficiente van het vetfilter te behouden.
• Gebruik voor de buizen van het afvoersysteme de maximale diameter Zoals aangegeven in deze handleiding om de efficiente te optimaliseren en het lawaai te minimaliseren.

INSTALLATIE

Controleer het apparaat, nadat u het hebt uitgepakt, op eventuele transportschade. Neem in geval van problemen contact op met de dealer of de dichtstbijzijnde Klantenservice. Om eventuele schade te voorkomen worden geadviseerd om de oven pas vlak voor de installmentie van de piepschuim bodem te halen.

VOORBEREIDING VOOR DE INSTALLATIE

WAARSCHUWING:

dit is een zwaar product; de afzuiigkap mag alleen door twee ofeer personen worden opgetild en geinstalleerd.

De minimumaufstand tussen de pannen op de kookplaat en de onderkant van de afzuiqkap mag nicht minder dan 50~cm bedragen bij elektrische kookplaten en 65~cm voor kookplaten op gas of gemengde kookplaten. Controller bovendien de afstanden die in de handleiding van de kookplaat zijn vermeld, voordat u de kap installeert. Indien de installmentie-instructies van de kookplaat een grotere afstand voorschrijven, dan dient u zichaar aan te honden.

Controle of de elektrische spanning die aangegeven staat op het typeplaatje van het apparaat overeenkomt met de voedingsspanning van uw woning. U kunt deze informatie vinden op de binnenkant van de kap, onder het vetfilter. Vervangin van de voedingskapel (type H05 VV-F 3 x 0,75 mm²) moetuitgevoerd worden door een erkend elektricien. Wendt u tot een erkend servicecentrum. Indien de kap is voorzien van een stekker, dan moet deze na deinstallatie worden aangesloten op een toegankelijk stopcontact dat aan de geldende voorschriften voldoet. Als de kap geen stekker heeft (directe aansluiting op het elektriciteitsnet) of als de stekker zich Niet op een toegankelijk plek bevindt, dient u een tweepolige schakelaar te installereren die aan de geldendevoorschriften voldoet en die de volledige loskoppeling van het elektriciteitsnet in de overspanningscategorie lll garandeert, in overeenstemming met deinstallatievoorschriften.

ALGEMENE AANBEVELINGEN

Vór het gebruik

Verwijder de kartenonnen beschermingen, transparante folie en stickers van de accessoires. Controller het apparaat op eventuele transportschade.

Tijdens het gebruik

Zet geen zware dingen op het apparaat om beschadiging te voorkomen. Stel het apparaat Niet bloot aan weersinvloeden.

MILIEUTIPS

Weggooien van de verpakking

Het verpakkingmaterial is 100% recyclebaar, zoals aangegeven worden door het recyclingsymbol . De diverse onderden van de verpakking月至 aanom Niet bij het gewone huisvuiw worden weggegooid, maar要去en worden afgevoerd volgens deplaatsijke voorschriften.

Afvalverwerking van het product

• Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte Elektrische en Elektronische Apparatuur (AEEA).
  Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglich schadelijke gevolgen voor het milieu en de gezondheid te voorkomen, dieverooraakt zouden kannen worden door onjuiste verwerking van dit product als afval.
  Het symbol op het product of op de begeleidende documentationatie geeft aan dat dit apparaat Niet als huishoudelijk afval behandeld mag worden, maar waar een speciaal verzamelpunt voor recycling van elektrische en elektronische apparatuur要去 worden gebracht.

Afdanken van huishoudelijkke apparate

Dit product is vervaardig van recyclebare of herbruikbare materialen. Dank het apparaat af in overeenstemming met plaatselijke milieuvoorschriften voor afvalverwerking. Snij de voedingskabel door voordat u het apparaat afldankt.
Voor mehr informatie over behandeling, terugwinning en recycling van dit apparaat kutu contact opnemen met uw plaatselijke instantie, de vuilnisophaaldienst of de winkel waar u dit product hebt gekocht.

OPSPOREN VAN STORINGEN

Het apparaat werkt nicht:

• Controller de hoofdstroomtoevoer en of het apparaat op de elektrische voeding is aangesloten.
• Schakel het apparaat uit en weein om te zien of de storing zich voor blijft doen.

Het afzuigvermögen van de kap is onvoldoende:

• Controller de afzuignelheid en pas Dealer an.
• Controller of de filters schoon়n.
• Controller de ventilatieopingen op eventuele verstoppening.

• Controller het lampje en verwang dit indien nodig.
• Controller of het lampje correct gemonteerd is.

KLANTENSERVICE

Alvorens de Klantenservice in te schakelen:

1. Probeer het probleem zich op te losesten aan de hand van de suggesties in de "Gids voor het oplossen van problemen".
2. Schakel het apparaat UIT en weein om te zien of de storing zich voor blijft doe.

Neem, als de storing zich na bovenvermelde suggesties voor blijf doeon, contact op het de dichtstbijzijnde Klantenservice.

Geef waar bij algijd het volgende aan:

• Een korte omschrijving van de storing;
• Het exacte type en model van het apparatusa;
• Het servicenummer (nummer na hetwoord "Service" op het typeplaatje), dat zich op de binnenkant van het apparaat bevindt. Het servicenummer is ook aangegeven in het garantieboekje;
  Uw volledige adres;
  Uw telefoonnummer.

Neem, indien reparatiesoodzakelijk,zijn,contact op met een erkende Klantenservice (om er zeker van te zich dat er originele verrangingsonderdelen worden gebruikt en de reparatie correct worden uitgevoerd).

REINIGING

WAARSCHUWING:

• Gebruik nooit stoomreinigers.
  Koppel het apparaat los van de netvoeding.

BELANGRIJK: geleuk geen bijtende of schurende reinigingsmiddelen. Als een dergelijk product per ongeluk in contact komt met het apparaat, verwijder het dan onmiddelijk met een vochtig doeke.

Reinig de oppervlakken met een vochtig doeke. Als de buitenkant zeer vuil is, voeg dan een paar druppels afwasmiddel toe aan het water. Afdrogen met een droge doek.
BELANGRIJK: gebruik geen schuursponsjes, sponsjes van staalwol of metalen schrapers. Deze konnen mettertijd het emaillen oppervlak beschadigen.
- Gebruik reinigingsmiddelen die special bedoeld voor afzuiqkappen en volg de aanwijzingen van de fabrikant op.
BELANGRIJK: reinig de filters minstens eenmaal per maand om olie- of vetresten te verwijderen.

ONDERHOUD

WAARSCHUWING:

• draag beschermende handschoenen.
  -koppel het apparaat los van het elektriciteitsnet.

VETFILTERS

Het metalen vetfilter heeft een onbeperkte levensduur en moet eens per maand met de hand of in de afwasmachine (kort programme met lage temperatuur) afgewassen worden. Het kan zich dat het vetfilter in de afwasmachine glans verliest en mat worden, maar dit heeft beslilst geen nadelige invloed op het filtervermogen.

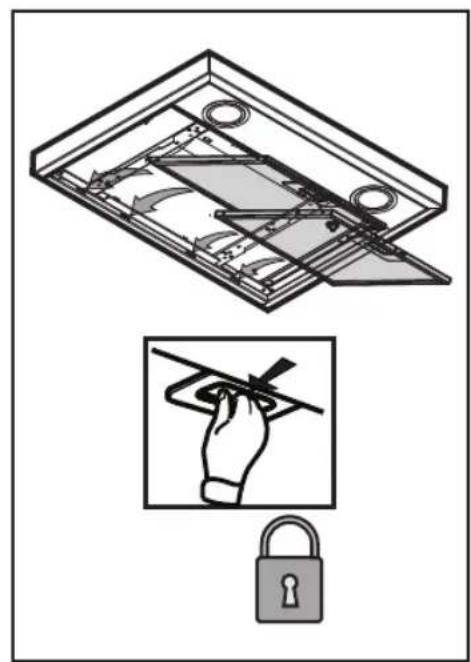

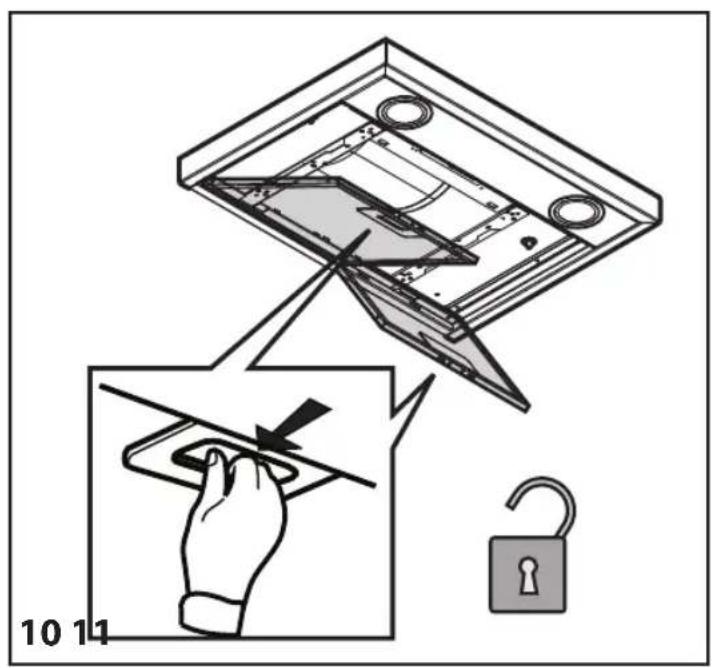

Trek aan de handgreep om het filter eruit te halen.

Voer bovenstaande handelingen in omgekeerde volgorde uit om het schoongemaakte en goed afgedroogde filter opnieuw te monteren.

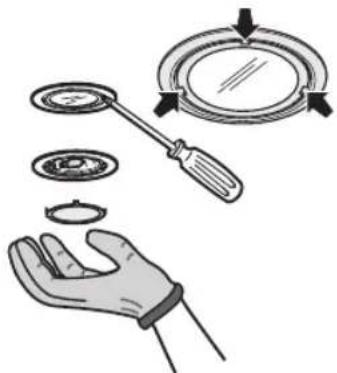

VERVANGEN VAN DE HALOGEENLAMPJES

BELANGRIJK: gebruikuitsluitend halogenlampjes van max. 10 W - G4.

1. Koppel de afzuigkap los van het elektriciteitsnet.
2. Gebruik eenkleine platte schroevendraier om het beschemkapje voorzichtig op te tilen in de buurt van de drie aangegeven punten en neem het kapje weg.
3. Haal het kapotte lampje eruit enplaats een nieuw.
4. Sluit het beschemkapje weeer (klikbevestiging).

ACTIEF KOOLSTOFFILTER(uitsluitend voor modellen met luchtcirculatie):

reinig het koolstofffilteriens per maand in de afwasmachine, met een normala afwasmiddel en op de hoogste temperatuur. Het worden geadviseerd het filter zonder ander serviesgoed in de afwasmachine schoon te makeen.

0m het koolstofffilter te reactiveren, moet het na het wassen gedurende 10 minuten op 100^ in de oven gedroogd worden.

Vervang het koolstofffilter om de 3JAe.

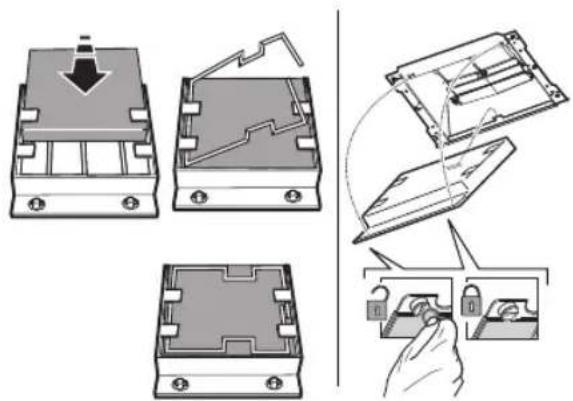

Montage van het koelstofffilter:

1. Verwijder het vetfilter.
2. Bevestig het koolstofffilter eerst aan dechterkant aan het metalen lipje van de afzugkap, enervoigens aan de voorkant met de twee knappen.
3. Monteer het vetfilter weer

BIJGEVERD MATERIAL

Haal alle onderdelen uit de verpakkingen. Controller of alle onderdelen aanwezig zijn.

• Gemonteerde afzuigkap met motor, lampjes en vetfilters geinstalleerd.
  Montage- en gebruiksinstrcties
  -1 netsnoer
  -1 Montageschema
• 6 wandpluggen 0.8mm
  -6 schroeven 05x45
• 1 kabelklem
  -1 schroeven 03,5 x 9,5
• 1 steunprofiel voor de schouw
• 2 schroeven 0,2,9 x 6,5
• 2 ringen
• Alleen voor de versie met luchtcirculatie : 1 luchtstroomrichter + 2 schroeven Ø 2,9 x 6,5

INSTALLATIE - VOORBEREIDENDE MONTAGE-INSTRUCTIES

De afzuigkap is ontworpen om als "model met luchtafvoer maar buiten" of als "model met luchtcirculatione" geinstalleerd en gebruikt te worden.

Opmerking: het model met elektrische klep kan alleen als "model met luchtafvoer maar buiten" werken en de afvoerpijp要去 een randafzuiigapparaat worden aangesloten.

Model met luchtafvoer maar buiten

Damp en stoom worden maar buiten afgezogen door een (niet-bijgeleverde) afvoerpijp die op het verbindingsstuk van de luchtuitlaat van de kap worden bevestigd.

Op basis van de aangeschafte afvoerijp moet voor een goed bevestigingsystem aan het verbindingsstuk van de luchtuitlaat worden gezorgd.

BELANGRIJK: Als het/de koolstofffilter(s) al geinstalleerd is/zijn moet(en) dit/ze worden verwijderd.

Model met luchtcirculation

De lucht worden door het/de koolstofffilter(s) gefilterd en in de omliggende ruimte gerecycled.

BELANGRIJK: Controller of de recirculatie van de lucht goed verloopt.

Als de kap geen koolstofffilter(s) heeft, dient dit/dienen ze te worden besteld; pas nadat het/de filter(s) is/zijn gemonteerd mag de kap in gebruik worden genomen.

De installmente van de afzuiqkap moet uit de buurt van zeer vuile plaatsen, ramen, deuren en warmtebronnen uitgevoerd worden.

Bij de afzuigkap is al het benodigde materiaal voor installmentie op de meeste gangbare wanden/plafonds bijgeleverd. Er moetECHter contact opgenomen worden met een gekwalificeerd technicus om u ervan te verzekeren dat de materialien geschikt+zijn voor het type wand/plafond.

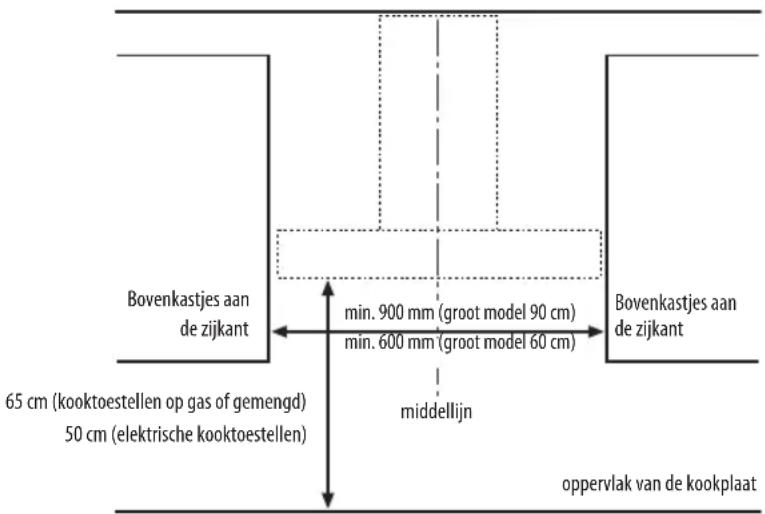

INSTALLATIE-AFMETINGEN

INSTALLATIE - MONTAGE-INSTRUCTIES

De genummerde instructies hieronder hebben betrekking op de tekeningen op de LASTe bladzijden van deze handleiding, waar u de nummers terugvindt.

Opmerking: Sommige instructies verschillen op basis van de afmetingen in de breedte of in de hoogte van de behuizing van de afzuigkap; in dat geval worden de verschillen in installment zowel in de tekst als op de tekeningen aangegeven.

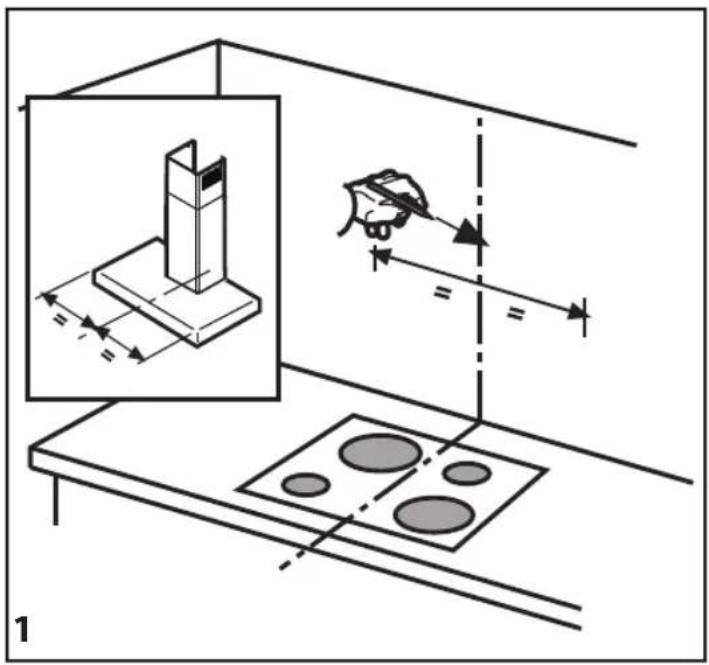

1. Teken op de muur tot aan het plafond een streep, die overeenkomt met de middellijn van de kap.

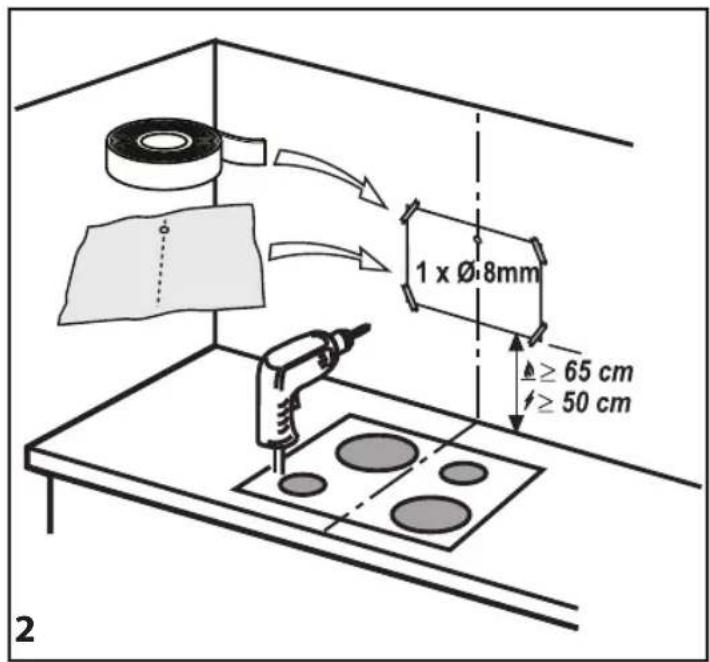

2. Breng het boorschema aan op de muur (plak het vast met plakband): de verticale middenlijn op het boorschema要去 gelijk lopen met de middenlijn die u op de wand hebt getekend. Bovendien moet de onderste rand van het boorschema samenvallen met de onderste rand van de afzigkap.

Booreengat.

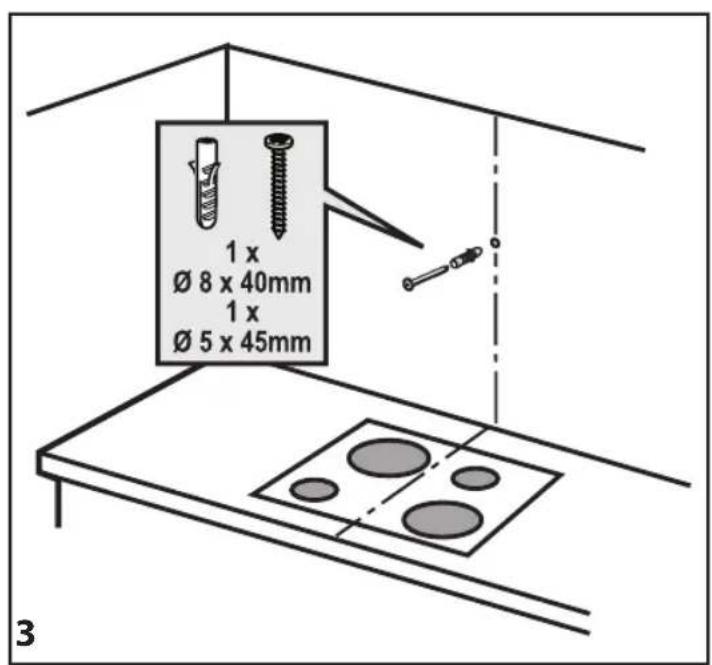

1. Verwijder het boorschema, enplaats pluggen en schroeven zoals aangegeven.

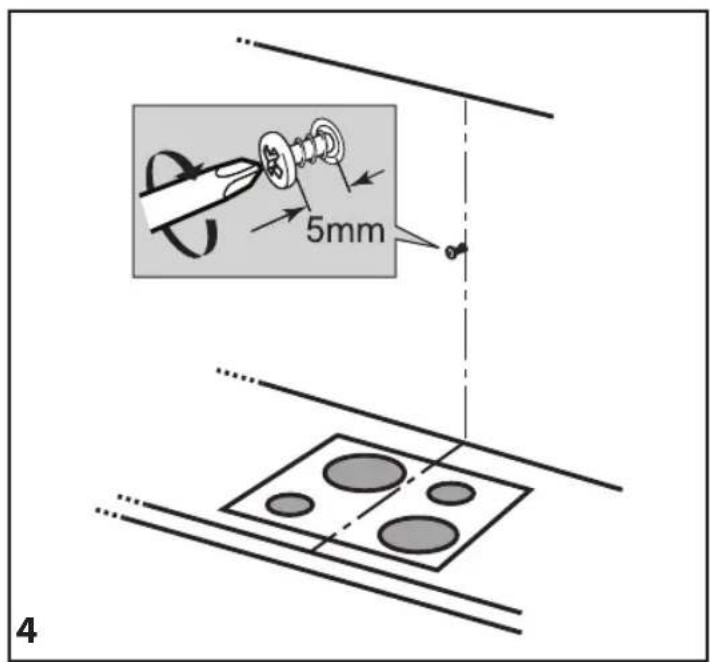

2. Gedeeltelijk vastschroeven

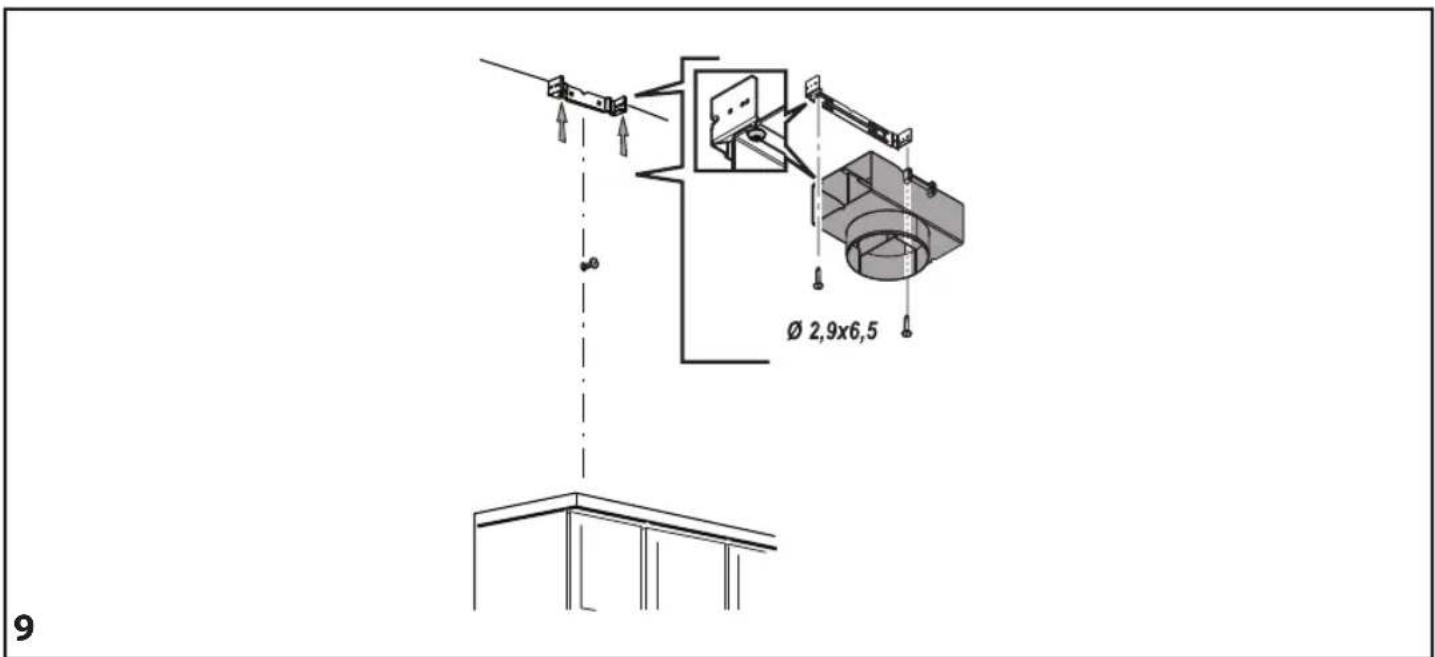

3. Breng het steunprofiel voor de schouw op de muur gegen het plafond aan. Boor gaten en stek pluggen in de muur zoals aangegeven. Bevestig het steunprofiel.

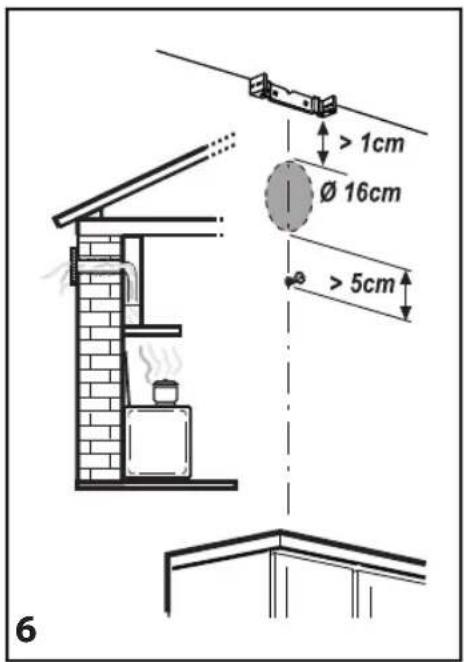

4. Alleen voor de uitvoering met luchtafvoer maar buiten - afvoer maar achteren: Maak een gat in dechterwand om de afvoerpijp doorheen te voeren.

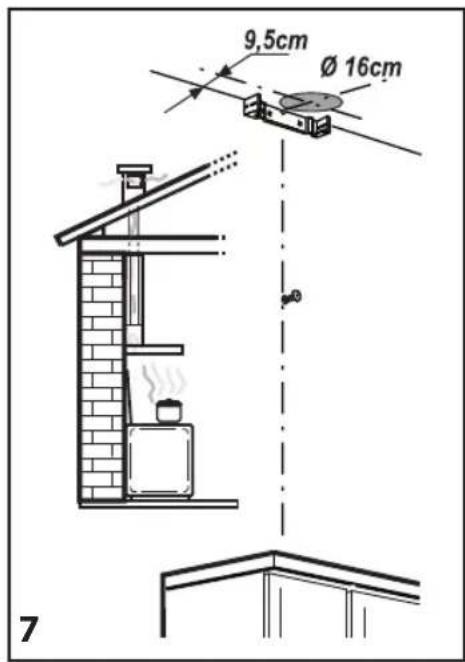

5. Alleen voor de uitvoering met luchtafvoer maar buiten - afvoer maar het plafond: Maak een gat in het plafond om de afvoerpijp doorheen te voeren.

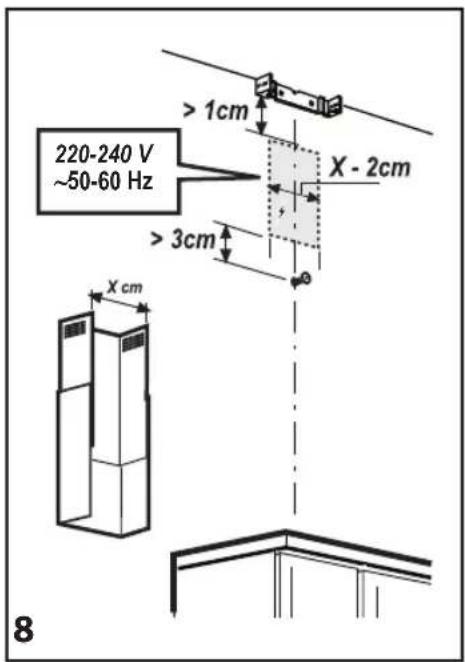

6. Bereid de aansluiting op de netvoeding van uw woning voor.
7. Uitsluitend voor het model met luchtcirculatie: Bevestig de luchtstroomrichter aan het steunprofiel van de schouw.
8. Verwijder de vetfilter(s).

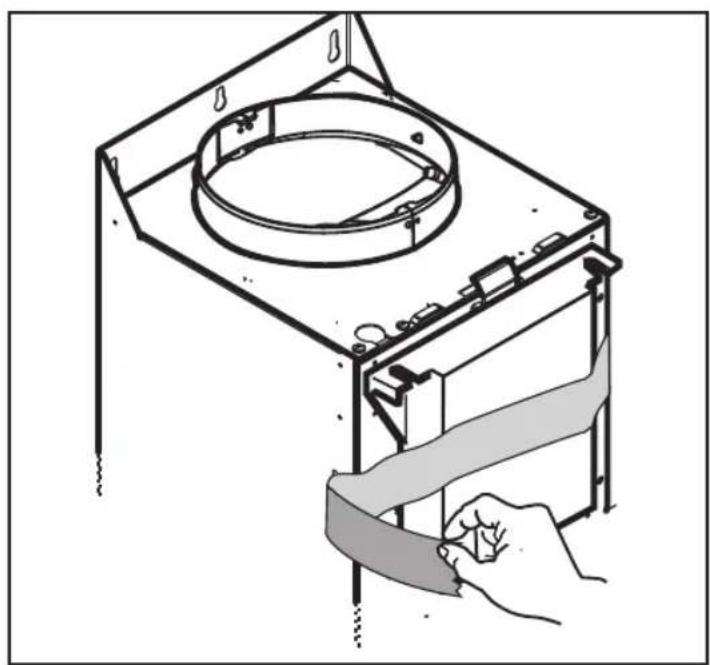

9. Verwijder de band waarme het doosje met elektronica op de motorbehuizing is bevestigd.

Opmerking: de tekening is slechts indicatief, de kast kanijdelijk op andere zijden van de motorbeuizing bevestigd zichn.

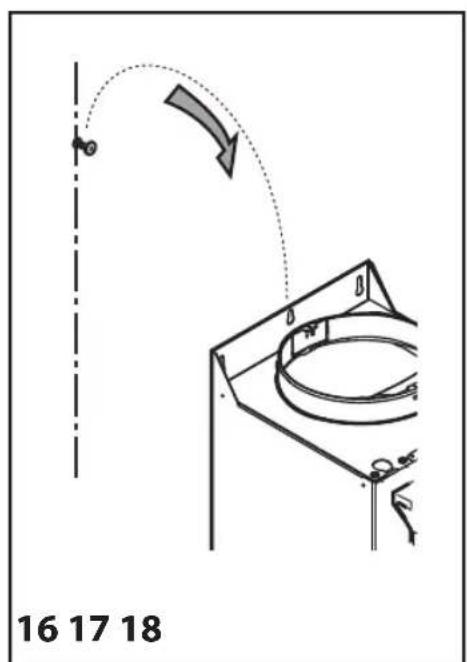

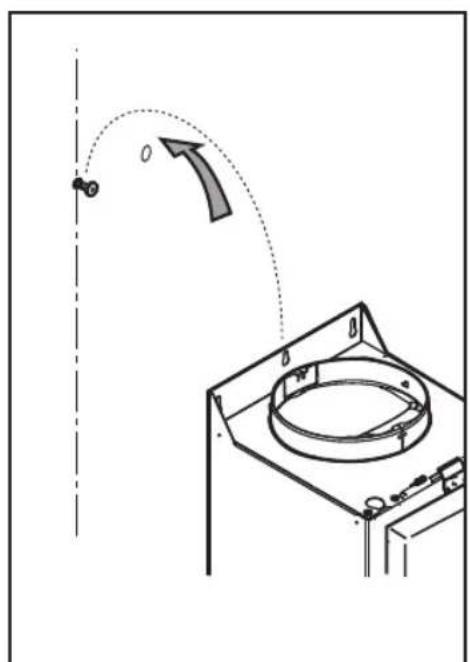

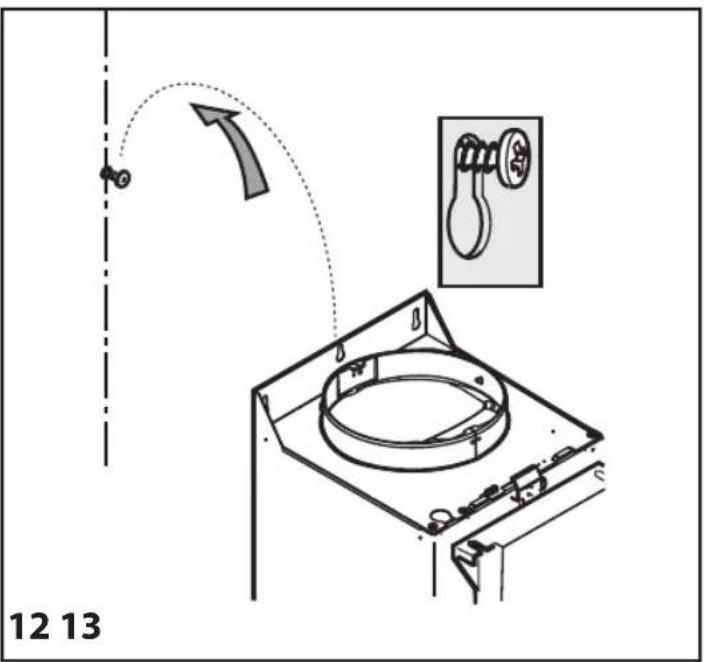

1. Hang de afzuiqkap aan de muur.

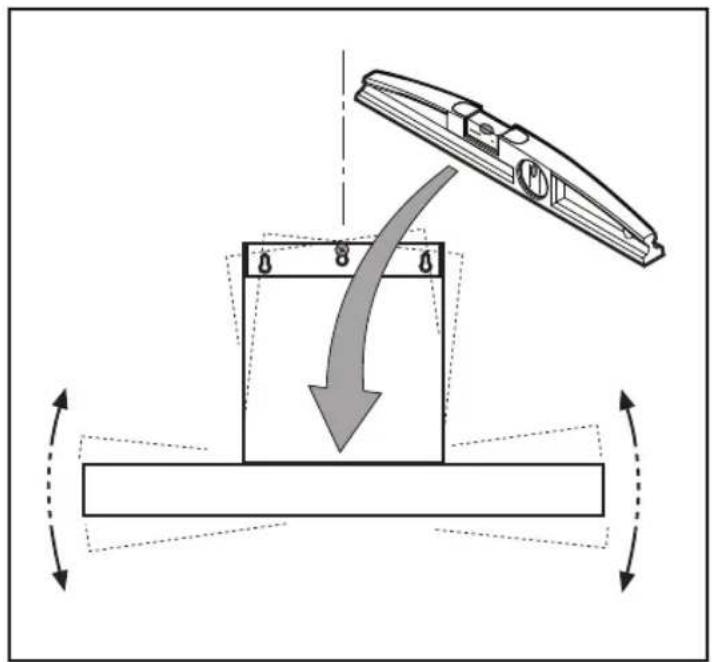

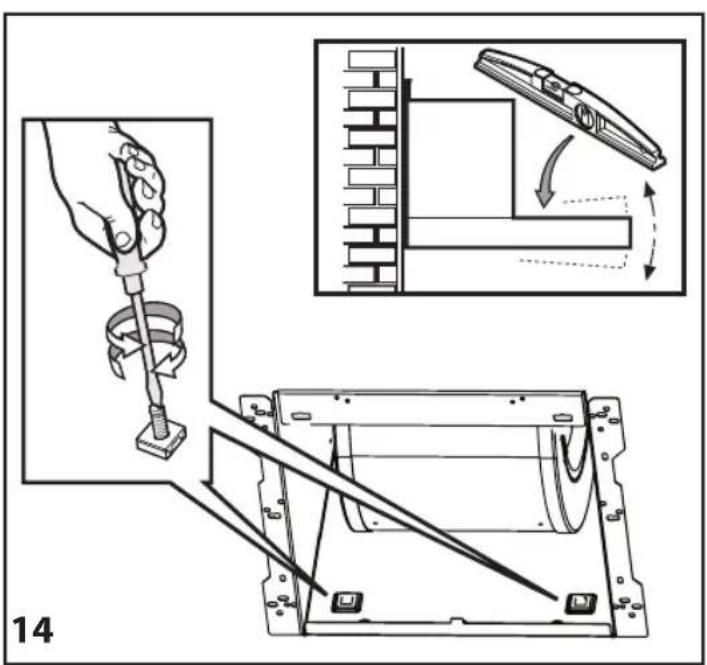

2. Stel de horizontally ophanging van de kap bij.
3. Regel de afstand van de afzuigkap tot de muur.

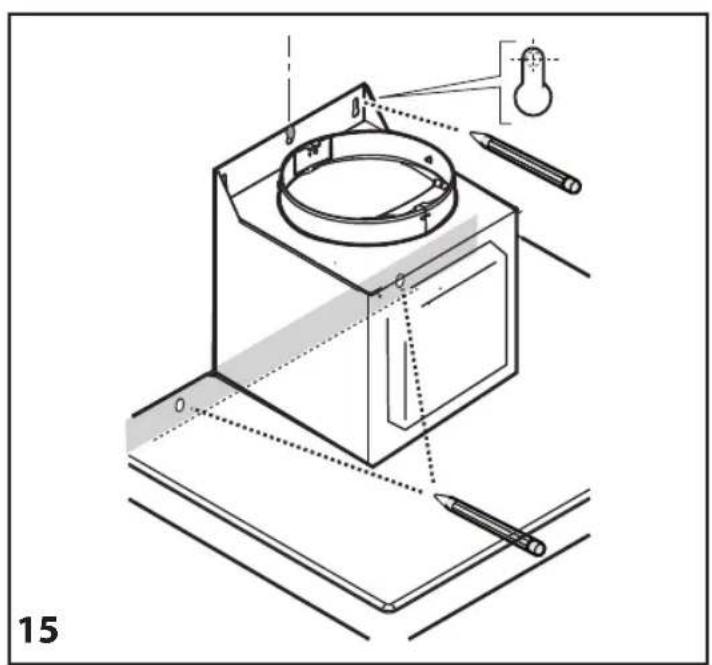

4. Teken het/de gat(en) voor de definitieve bevestiging van de afzuigkap op de muur zoals aangegeven.
5. Haal de afzuigkap van de muur.

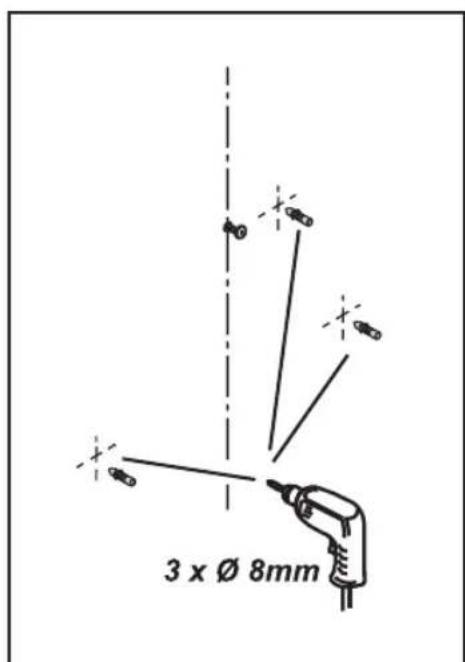

6. Boor gaten en steek pluggen in de muur zoals aangegeven.
7. Hang de afzuigkap wee aan de muur.

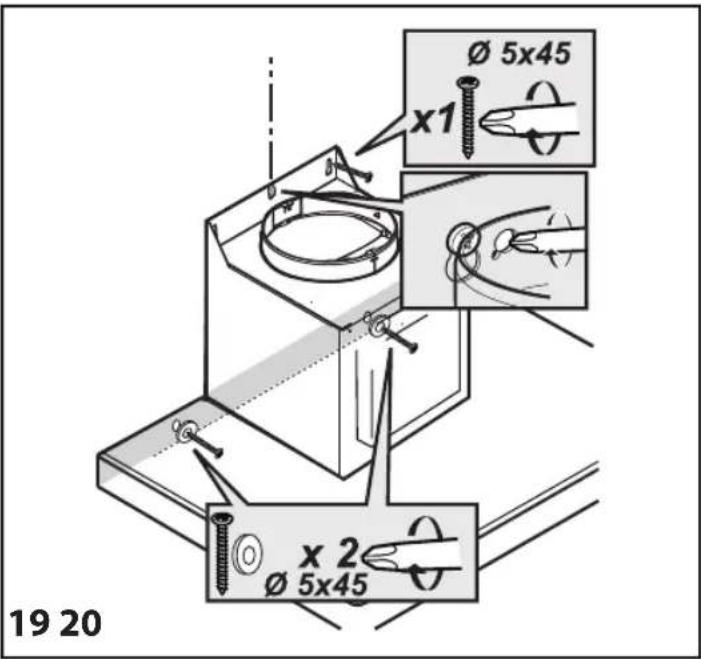

8. Bevestig de kap definitief met schroeven aan de muur zoals aangegeven.

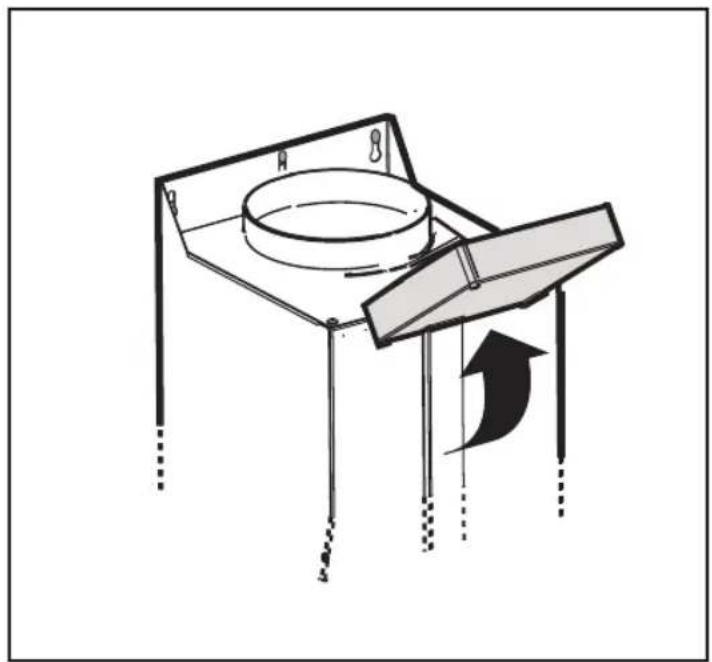

9. Til het doosje van de elektronische bediening op.

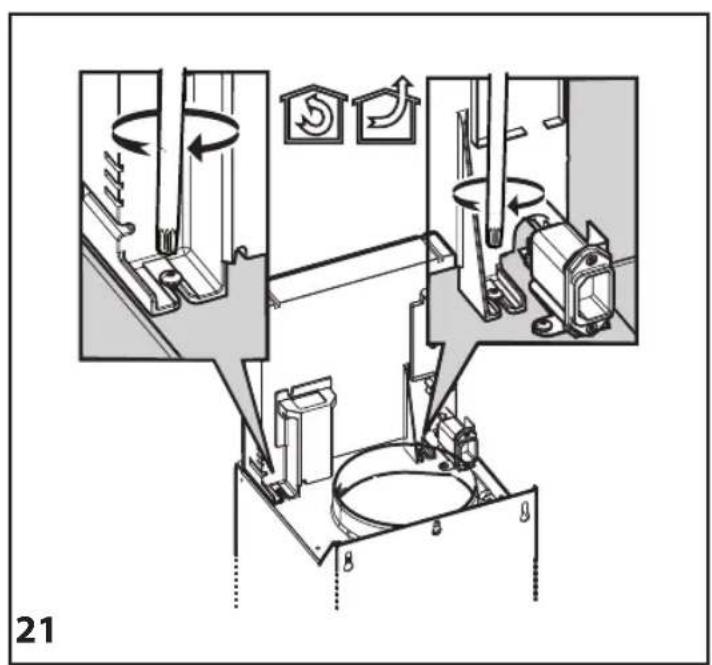

10. Bevestig de aansluitdoos met de reeds gedeeltelijk aangedraide schroeven op de motorbehuizing.

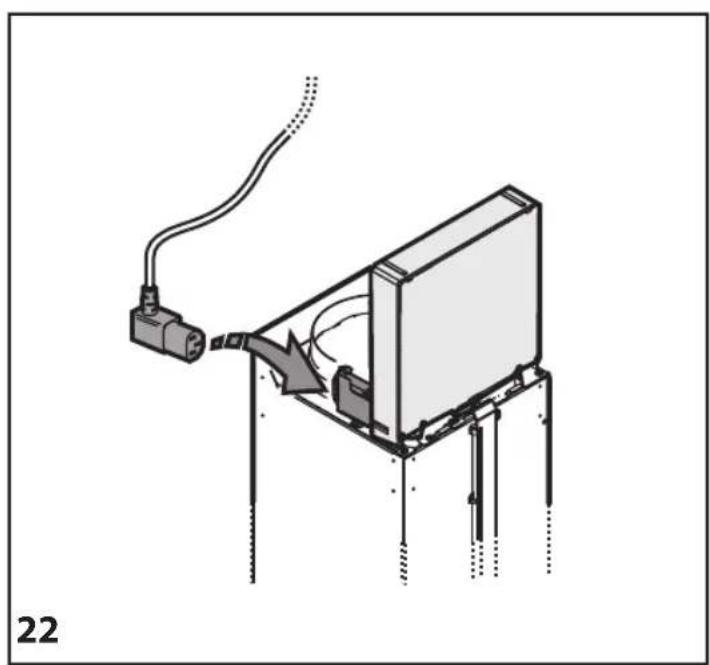

11. Steek het netsnoor in de aansluiting.

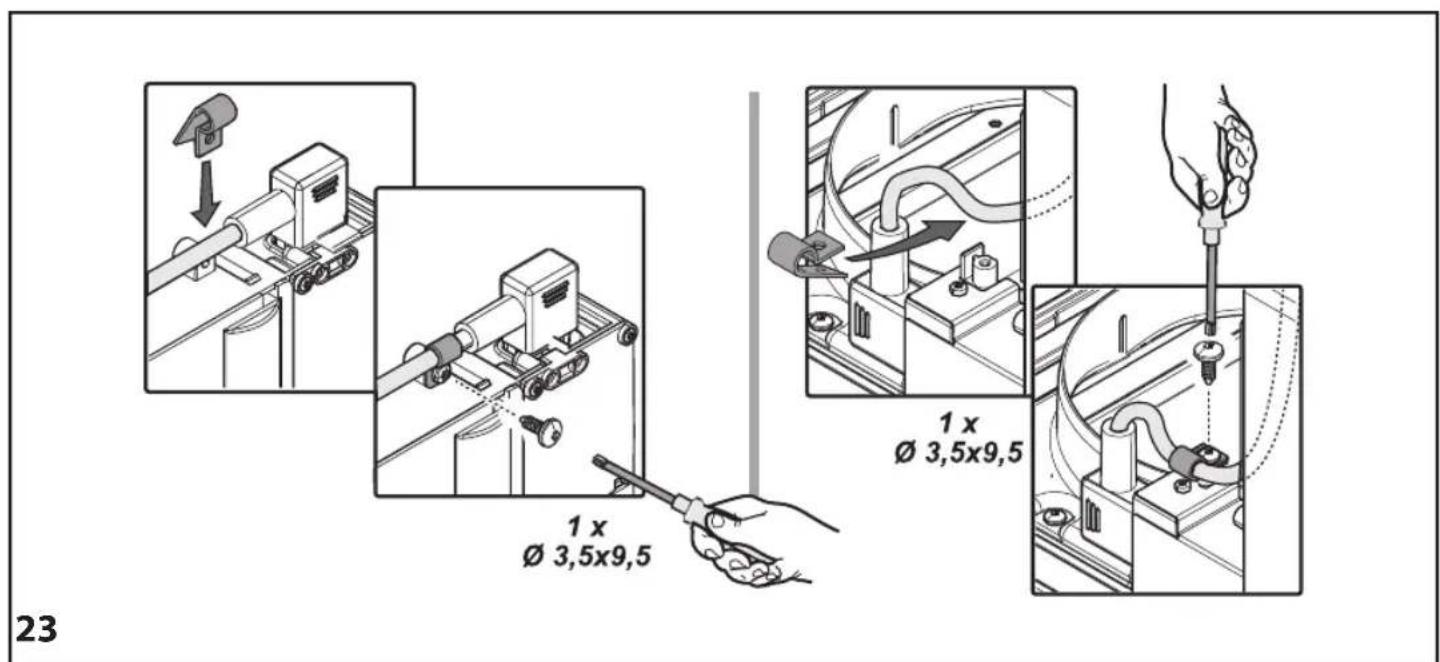

12. Bevestig de kabelklem aan het snoer.

BELANGRIJK: Deze handeling moet verplicht worden uitgevoerd. De klem zorgtervoord dat het netsnoer Niet per ongeluk losgetrokken worden.

Voer de aansluiting op de netvoeding van uw woning UIT.

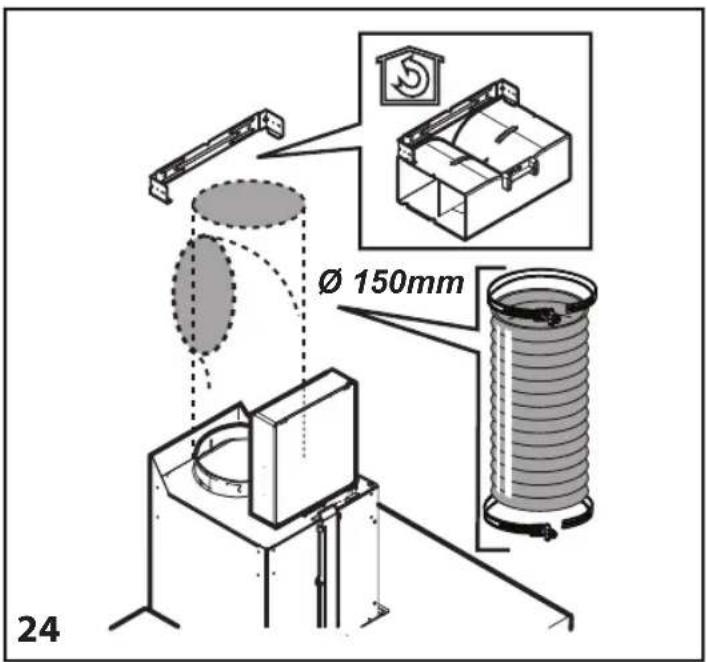

1. Sluit een rookafvoerbuis aan op de koppelingsring; de afvoerbuis moet maar buiten gericht worden (versie met afzuiigng maar buten) of maar de luchtstroomrichter (versie met luchtcirculatie).

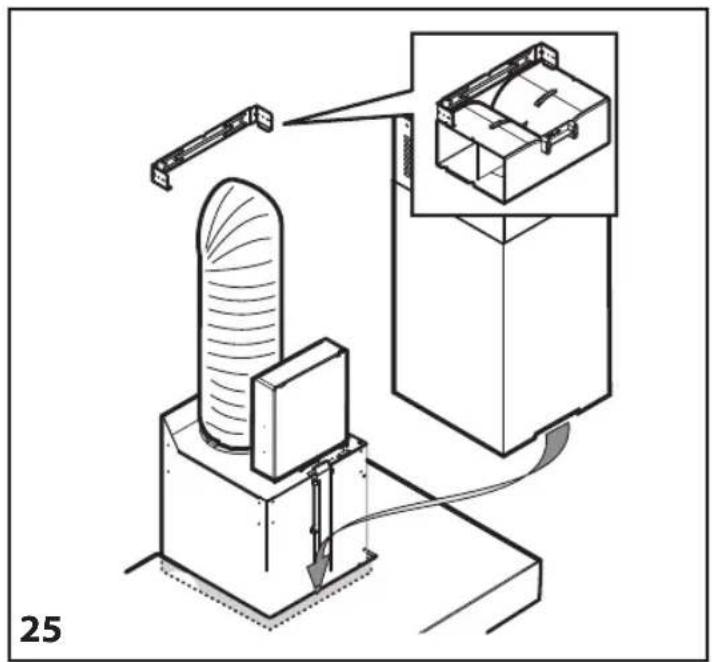

2. Plaats de schouw over de kap zodate afzuiggroep volledig afgedekt is.

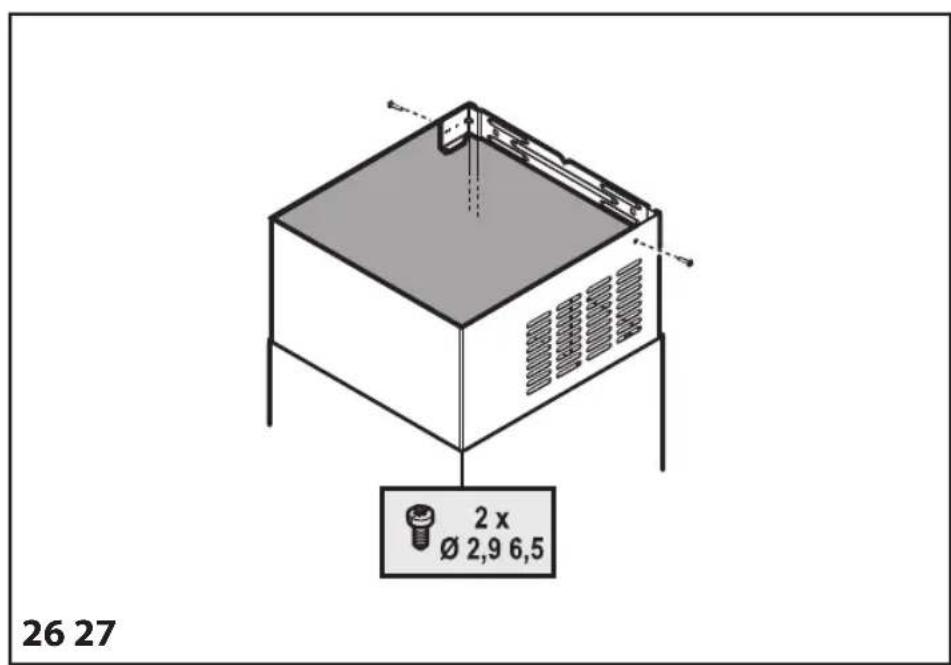

3. Haal het bovenste gedeelte weg en bevestig de schouw met de schroeven zoals aangegeven.
4. Installer het koolstofffilter (Alleen voor de uitvoerig met luchtcirculatie) en monteer het/de vetfilter(s) weer.

Controleer of de afzugkap goed werkt aan de hand van de paragraaf Beschrijving en gebruik van de afzugkap.

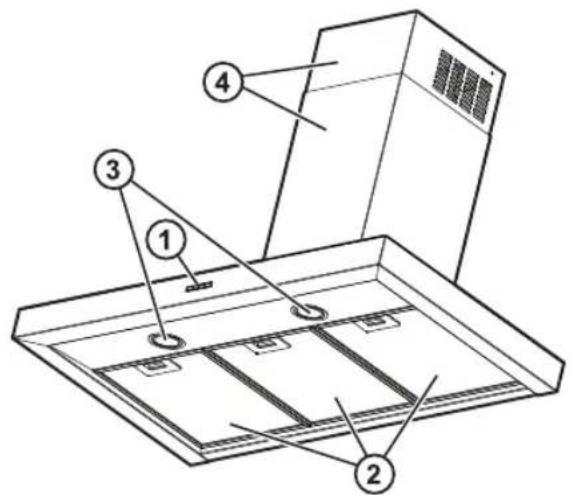

BESCHRIJVING EN GEBRUIK VAN DE AFZUIGKAP

1. Bedieningspaneel.
   2.Vetfilters.
2. Halogenlampies.
3. Uitschuifbare schouw.

Bedieningspaneel

1. Toets OFF / Snelheidsverlaging (vermogen) van de luchtafvoer
2. Toets ON / Snelheidsverhoging (vermogen) van de luchtafvoer

Opmerking: Opmerking: De hoogste snelheid (booster-verbogen) isijdgestuurd en duurt 5 min. (lampje c knippert), daarna keert de kap terug maar snelheid (verbogen) 2.

1. Toets ON/OFF Timer: vertraagt de uitschakeling van de gekozen afzuignelheid (het vermogen) met 5 Minutes.

Opmerking: de toets djent tevens voor "Reset van de signalering verzadiging filters"

1. Toets ON/OFF verlichting
2. Display, hierop wordt weergegeven:

a. Snelheid (vermögen) van luchtafvoer: de signalering draait op grond van de gekozen snelheid (vermögen) van luchtafvoer.
Veiligheidswerking: de signalering knippert.
b. Verzadiging vetfilter: wanner deze gaat branden moet er onderhoud aan het filter uitgevoerd worden.
c. Timer
d. Verzadiging van de filters met actieve koolstof: wonneer deze signalering gaat branden moet er onderhoud aan het filter uitgevoerd worden.

Opmerking: deze functie is normal gesproken uitgeschakeld en mag alleen ingeschakeld worden als de kap gebruikt worden met luchtcirclatie (met gemonteerd koolstofffilter).

Ga hiervoor als volqt te werk:

-schakel de afzuigkapuit
- houd de toetsen 1 en 3 tegelijkkertijd ingedrukt tot de signalering stopt met knipperen (signalering uitgeschakeld) en constant.gaat branden (signalering ingeschakeld).
- laat de toetsen los.

Om uit te schakelen de handeling herhalen, de signalering stopt constant te branden (signalering ingeschakeld) en gaat knipperen (signaleringuitgeschakeld).

e. Verlichting

Veiligheidswerking

De afzugkap is voorzien van een sensor, die, in geval van een plotseling temperatuursverhoging, de luchtafvoer in werkig stelt tot een aanzijlke temperatuurverlaging bereikt is.

Resetten van de signalering voor verzadiging van de filters

Na het uityoeren van het onderhoud aan de filters, toets 3 indrukken tot de signalering uitgaat.
