GEBRUIKSAANWIJZING Z31712 POWERFIX

Bedienings- en veiligheidsinstructies

IAN91252

DE AT CH NL

NL Bedienings- en veiligheidsinstructies Pagina 39

Correct gebruik.. 40

Omvang van de levering.. 41

Beschrijving van de onderdelen.. 41

Veiligheid.. 42

Montage

Kies een geschichte plek voor de installmentie...... Page 44

Installatie 44

Ingebruikname

Gevoeligheid van de sensor instellen.. 45

Verlichtingsduur van de verbruiker instellen... .46

Dag-/ nachtmodus instellen 46

Reiniging en onderhoud.. 47

Verwijdering . 47

Garantie.. 48

Bewegingsmelder

- Correct gebruik

De bewegingsmelder is bedoeld voor het automatisch bedieren vanlichtbronnen. Het product is Niet bestemd voor commerciele doeleinden.

Nominale last: max. 1200 Watt (bij LED-/ halogene lampen) max. 300 Watt (bij spaarlampen)

Vertragingstijd min.: 10s + / - 3s

Vertragingstijd max.: 7min + / - 2min

Omgevingsverlichting: 3-2000 Lux (instelbaar)

Reikwijdte: max. 12 m

Bedrijfstemperatuur: -15 - 40 °C

Bedrijfsluchtvochtigheid: < 93 % rF

Aanbevolen installmenthoogte: 1,8-2,5 m

Modelnr.: Z31712A/C (zwart)/Z31712B/D (wit)

- Omvang van de levering

1 bewegingsmelder
2 schroeven
2 pluggen
1 gebruiksaanwijzing

- Beschrijving van de onderdelen

Sensor
2 Schroef
3 Kroonsteen
4 Basisplaat
Plug (ca. 6 mm)
6 Draairegelaar TIME
7 Draairegelaar LUX

alleen Z31712C/D

8 Draairegelaar SENS

Veiligheid

BEWAAR ALLE VEILIGHEIDSINSTRUCTIES EN AANWIJZINGEN OM DEZE EVENTUEEL LATER TE KUNNEN RAADPLEGENI

Geef alle documenten mee wanner u het product aan derden geeft!

Vermijd levensgevaar door elektrische schokken!

■ Controller debewegingsmelder alsook de aan te sluiten stroomdraad voor de installment op hun feilloze toestand. Een beschadigd product en defecte stroomdraad verhogen het risico van een elektrische schok.

WAARSCHUWING! LEVENSGEVAAR DOOR ELEKTRISCHE

SCHOK! Schakel voor de installmentie alsook voor werkzaamheden aan de buitenlamp met halogeen- / LED- / Spaarlamp het stroomcircuit in de zekeringkastuit of verwijder de hoofdzekering in de zekering-kast.

Vermijd persoonlijk letsel evenals schade aan het product!

VAAR VOOR ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht hanteren met verpakkingsmaterialiaal en het product. Houd kinderen altijd uit de buurt van het product.

Dit apparaat kan door kinderen vanaf 8 alsook personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en / of kennis worden gebruikt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en de hieruit voortvloeijeende bevaren begrijpen. Kinderen mo-gen Niet met het apparaat spelen. Reiniging en gebruikersonhoud mogen nicht door kinderen zonder toezicht worden uitgevoerd.
- Overtuig u er vór het gebruik van dat de bestaande netspanning overeenstemt met de vereiste bedrijfsspanning van het apparaat (220-240V~).
Vermijd extreme temperatuurschommelingen. Installee het product pas, als het aan de omgevingstemperatuur is aangepast.
Laat de montage alleen door een elektricien uitvoeren, die op de hoogte is van de voorschriften en gevaren.
Dezekering in het product kan nicht worden verrangen.

- Montage

Kies een geschikte plek voor de installmentie

Let erop,

• dat de bewegingsmelder op de gewenste installmentielek Niet door hinderissen of zich voortdurende bewegende voorwerpen worden gestoord.
• dat u de bewegingsmelder nicht op een plek installeert, waar hij worden bloatgesteld aan sterke temperatuurschommelingen, bijvoorbeeld van verwarmingsapparaten of airconditionings.

Installatie

WAARSCHUWING! LEVENSGEVAAR DOOR ELEKTRISCHE

SCHOKKEN! Schakel vór de installment het stroomcircuit uit via de zekeringkast of verwijder de hoofdzekering uit de zekeringkast.

Opmerking: De aanbevolen installmenthoogte ligtussen 1,8 en 2,5m

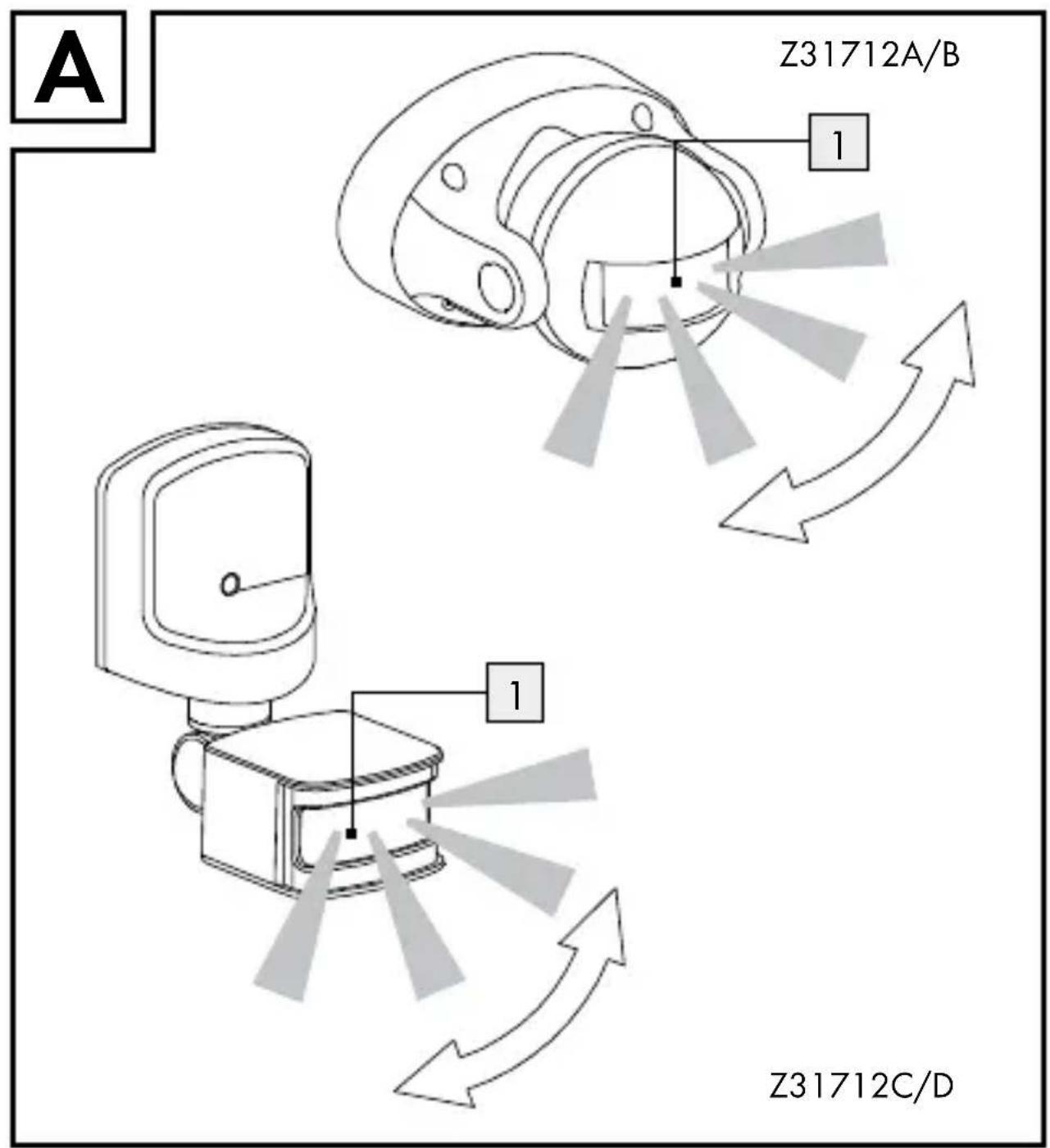

Opmerking: Let voor de installmentie op een optimale looprichting. De bewegingsmelder reageert bij zijdelingse bewegingen gevoeliger als bij frontale bewegingen (zie afb. A). Daarom adviseren wij, de sensor 1 zijdelings op de looprichting te installereren.

Opmerking: Ter bevestiging van de basisplaat 4要去en twee gaten worden geboard.

WAARSCHUWING! Zorg ervoor, dat u geen stroomkabel beschadigt.

Maak de schroeven 2 aan de voorkant van de bewegingsmelder los (zie afb. B).
Steek de stroomkabel door de dienovereenkomstige verdieping in de basisplaat 4.
Schroef de basisplaat 4 op de gewenste plek vast.

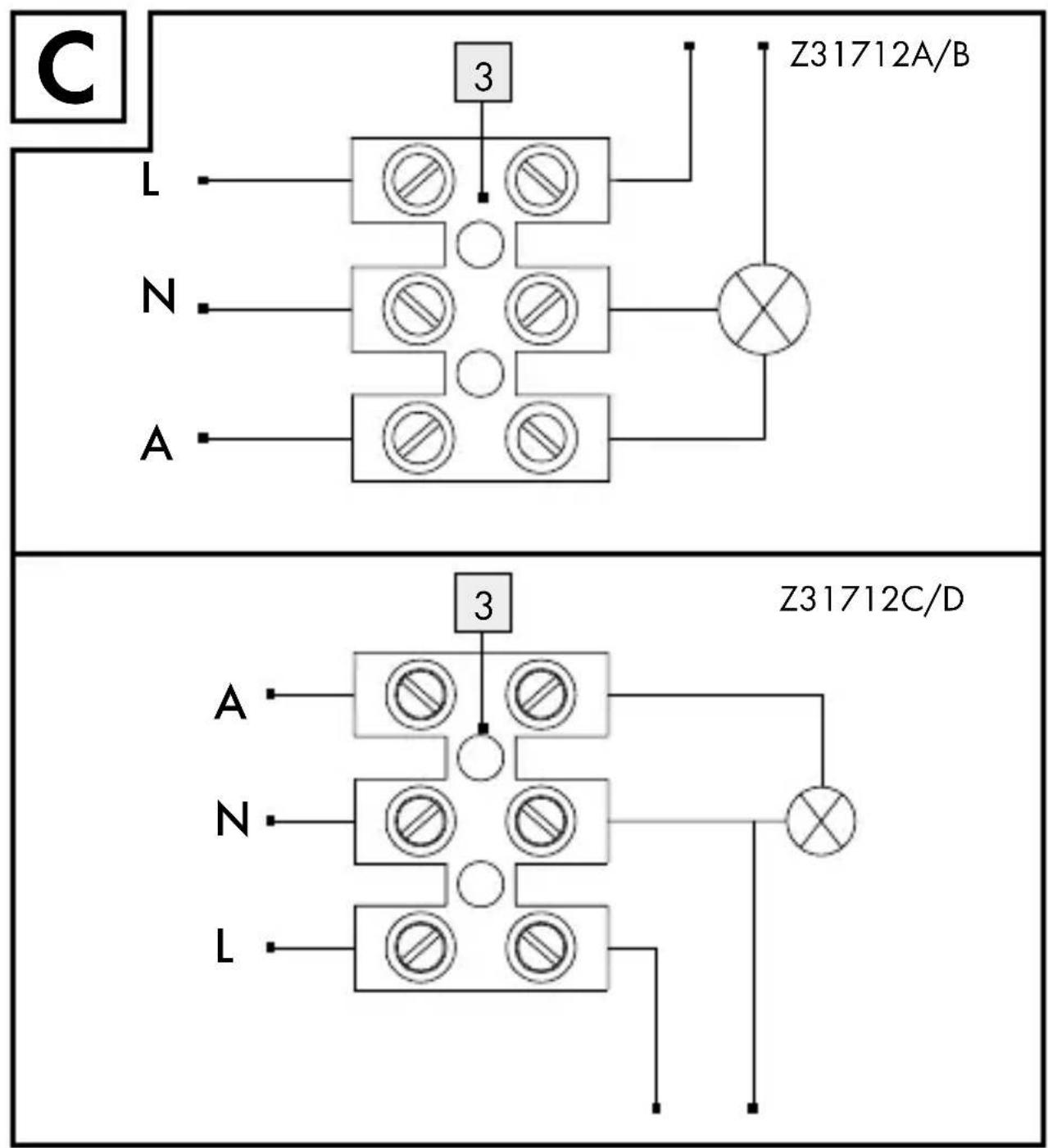

Verbind de stroomkabel met de kroonsteen van de bewegingsmelder zoals weergegeven op afbeelding C.
Fixeer de bewegingsmelder waar op de basisplaat 4 door deschroeven 2 vast te draaien.

Ingebruikname

Activeer het stroomcircuit weer. Het apparaat is nu gereed voor gebruik.

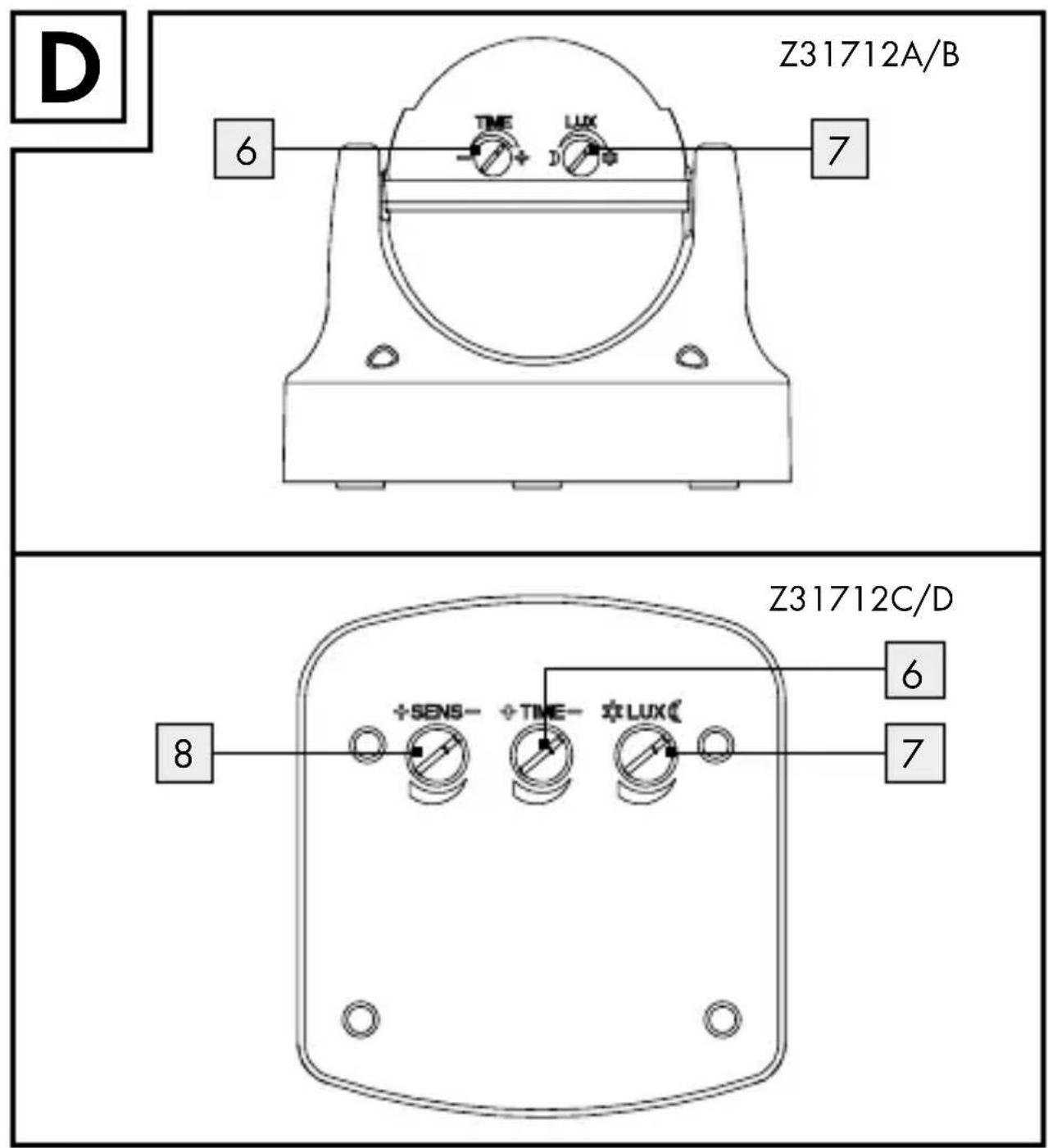

- Gevoeligheid van de sensor instellen (afb. D)

Alleen modellen Z31712C/D

Opmerking: Het registratiebereik ligt bij maximaal 12 m (afhankelijk van de omgevingstemperatuur).

Draai de draairegelaar SENS 8 inrichting ^ , om het registratiebereik van de sensor 1 te verkleinen.

Draai de draairegelaar SENS 8 in richting ^ + ^ ,om het registratiebereik van de sensor 1 te vergroten.
- Verlichtingsduur van de verbruiker instellen (afb. D)

Opmerking: De verlichtingsduur van de verbruiker kan:tussen minimaal 10 seconden en maximaal 7 minuteu worden ingesteld.

Draai de draairegelaar TIME 6 in richting ^ om de verlichtingsduur van de verbruiker te verminderen.
Draai de draairegelaar TIME [6] in richting ,, + , om de verlichtingsduur van de verbruiker te vergroten.

Opmerking: De verlichtingsduur worden steeds van de LASTe beweging berekend, die de sensor 1 registreert.

- Dag- / nachtmodus instellen (afb. D)

Draai de draairegelaar LUX inrichting De sensor 1 bevindt zich in de nachtmodus.
Draai de draairegelaar LUX7 in richting , De sensor 1 bevindt zich in nacht- en dagmodus.

Opmerking: Het tussenstuk is bedoeld voor de diverse helderheidswaarden.

Reiniging en onderhoud

Gebruik in geen geval reinigingsmiddelen of een ruwe doek. De sensor kan beschadigd raken.
Reinig het product met een droge, pluisvrije doek.

Verwijdering

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kurz afvoeren.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijkke overheid.

Gooi uw apparaat, wonneer het afgedankt worden, Niet via het huisvuil weg maar voer deze af volgens deplaatselijke voor-schriften om het milieu te beschermen. Over afgitheplaatsen en hun openingsstijden(Int)kunt u zich bij uw aangewezen instantie informeren.

Garantie

Het apparaat worden volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduerd en voor levering grondig getest. In geval van schade aan het product sunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie nicht beperkt.

U ontvangt op dit apparaat 3aar garantie vanaf de aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen drieIRST aan de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - maar once keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te verrallen als het product beschadigd worden, Niet correct gebruikt of onderhonden worden.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaakt zichn van glas.

EMC C∈IP44

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

Model-No.: Z31712A/Z31712B

Z31712C/Z31712D

Version: 09/2013

Stand van de informatie: 10 / 2013

Ident.-No.: Z31712A/B/C/D102013-1

IAN91252
