GEBRUIKSAANWIJZING CK501H Eurom

GEBRUIKSAANWIJZING BEDIENUNGSANLEITUNG

INSTRUCTION MANUAL

MANUEL D'UTILISATION

BRUKSANVISNING

NÁVOD

NÁVOD NA POUŽITIE

MANUAL DE UTILIZARE

-NET AFDEKHEN - DO NOT COVER - NICHT ABDECKEN - NE PAS RECOUHR. - NE ZAKRYVEJTE - NE POKRIVAJD - NU ACOPERITI - ALIA PEITA . EUROM® CK 500

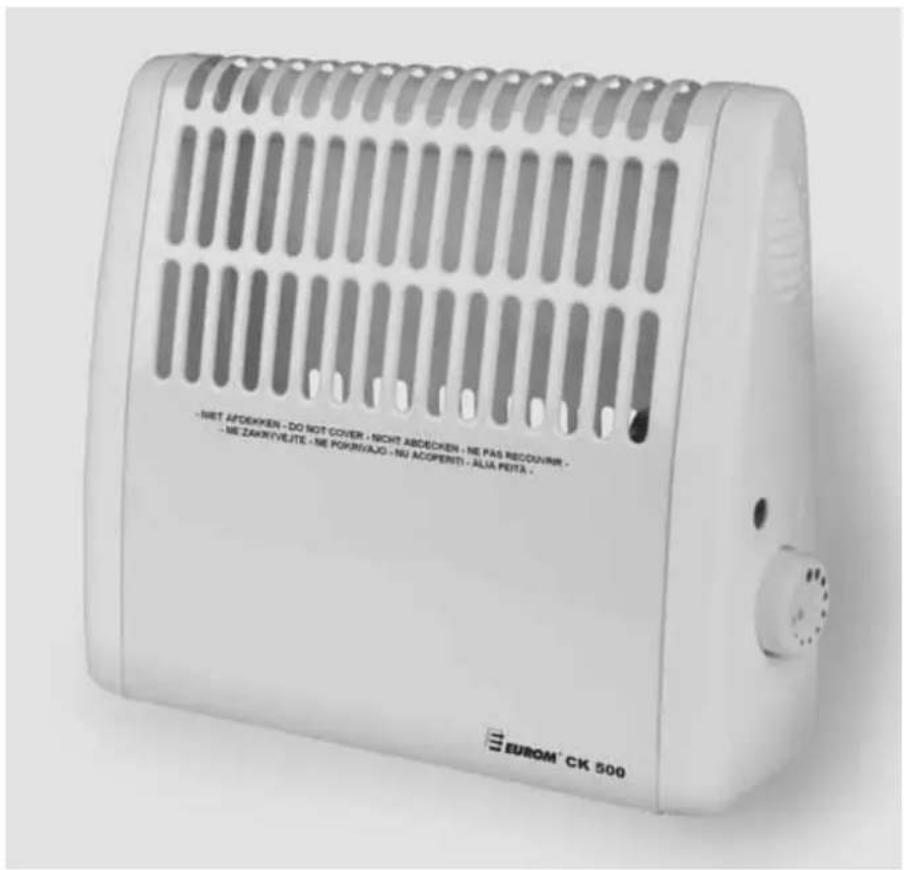

EUROM CK501H

Vorstbeschermer

Frostschutzgerät

Frost shield

Protecteur antigel

Frotskydd

Mrazová ochrana

Rozmrazovač

Scut anti-înghet

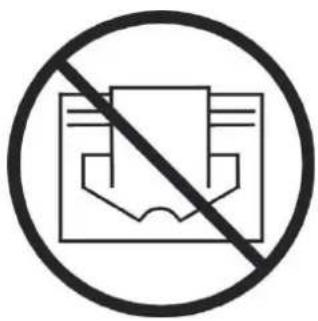

NL Dit symbool op uw apparaat betekent: niet afdekken!

Aansluitspanning : 220-240 Volt

Max. vermogen : 500 Watt

Thermostaat : Instelbaar

Afmetingen : 10,2 x 29,5 x 25 cm

Gewicht : 1,0 kg

Algemene veiligheidsvoorschriften

1. Lees voor gebruik dit instructieboekje zorgvuldig en geheel door.
2. Controleer voor gebruik uw nieuwe kachel (incl. kabel en stekker) op zichtbare beschadigingen. Neem een beschadigde kachel niet in gebruik maar biedt hem uw leverancier aan ter vervanging.
3. Deze kachel is uitsluitend bedoeld voor normaal huishoudelijk gebruik. Gebruik het apparaat alleen voor bijverwarming in huis. De vorstbeschermer mag niet te worden geïnstalleerd in ruimtes die brandgevaarlijk zijn, zoals houten schuurtjes, stallen, keten enz., Brandgevaar!!
4. Deze kachel is niet geschikt voor gebruik in natte of vochtige ruimtes als badkamers, wasruimtes enz. Plaats hem niet in de nabijheid van een kraan, badkuip, douche, zwembad, fonteintje o.i.d., zorg ervoor dat hij nooit in water kan vallen en voorkom dat water de kachel binnendringt. Mocht de kachel tóch ooit in water vallen, neem dan éerst de stekker uit het stopcontact! Een inwendig nat geworden kachel niet meer gebruiken maar ter reparatie aanbieden. Dompel kachel, snoer of stekker nooit in water of andere vloeistof en raak de kachel nooit met natte handen aan.
5. Aansluitspanning en frequentie, vermeld op het apparaat, dienen overeen te komen met die van het te gebruiken stopcontact. De elektrische installatie dient beveiligd te zijn met een aardlekschakelaar (max. 30 mAmp.).
6. Rol de elektrokabel volledig af voor u de stekker in het stopcontact steekt, en zorg ervoor dat hij nergens met de kachel in contact komt of anderszins heet kan worden. Leid de kabel niet onder tapijt door, bedek hem niet met matten, lopertjes o.i.d. en houd de kabel buiten de looproute. Zorg ervoor dat er niet op getrapt wordt en er geen meubels op worden gezet. Leid de kabel niet om scherpe hoeken en wind hem na gebruik niet te strak op!
7. Het gebruik van een verlengsnoer wordt afgeraden omdat dit oververhitting en brand kan veroorzaken. Is het gebruik van een verlengsnoer onvermijdelijk, zorg dan voor een onbeschadigd, goedgekeurd verlengsnoer met een minimale doorsnee van 2 x 1 mm². Rol het snoer altijd geheel af om oververhitting te voorkomen!
8. Om overbelasting en doorgebrande zekeringen te voorkomen geen andere apparatuur op hetzelfde stopcontact of dezelfde elektrische groep aansluiten als waar de kachel op aangesloten is.
9. Gebruik de kachel niet buitenshuis en niet in ruimtes, kleiner dan 2 m².
10. Een kachel bevat inwendig hete en/of gloeiende en vonkende delen. Gebruik hem dus niet in een omgeving waar brandstoffen, verf, ontbrandbare vloeistoffen en/of gassen enz. worden bewaard.
11. Plaats de kachel niet vlakbij- onder- of gericht op een stopcontact en niet in de buurt van open vuur of warmtebronnen.
12. Gebruik de kachel niet vlakbij of gericht op meubels, dieren, gordijnen, papier, kleding, beddengoed of andere brandbare zaken. Houd dit minstens 1 meter van de kachel verwijderd!
13. Bedek een kachel nooit! Aanzuig- en uitblaasopeningen mogen op geen enkele wijze worden geblokkeerd, om brand te voorkomen. Gebruik de kachel dus ook nooit om kleding op te drogen of iets op te zetten en plaats hem niet op zachte oppervlakken als een bed of hoogpolig tapijt, waardoor openingen afgesloten kunnen raken.
14. De lucht rond een kachel moet vrij kunnen circuleren. Plaats hem dus niet te dicht op muren of grote voorwerpen en niet onder een plank, kast o.i.d. Houd u aan de minimumafstanden, zoals vermeld in de montagevoorschriften.
15. Voorkom dat vreemde voorwerpen door de ventilatie- of uitblaasopeningen de kachel binnendringen. Dit kan een elektrische schok, brand of beschadiging veroorzaken.
16. Schakel de kachel altijd éerst uit en neem vervolgens de stekker uit het stopcontact. Altijd de stekker uit het stopcontact nemen als de kachel niet in gebruik is! Pak de stekker daartoe in de hand; trek nooit aan het koord!
17. Schakel altijd de kachel uit, neem de stekker uit het stopcontact en laat de kachel eerst afkoelen wanneer u: - de kachel wilt schoonmaken
18. onderhoud aan de kachel wilt uitvoeren

19. de kachel aanraakt of verplaatst.

20. Deze kachel wordt heet tijdens het gebruik. Om brandwonden te voorkomen niet met de blote huid de hete oppervlakken aanraken!

21. Stel de kachel niet automatisch in werking d.m.v. een tijdklok o.i.d. Voor gebruik dient er altijd op veilige omstandigheden te worden gecontroleerd!
22. Zorg voor zorgvuldig toezicht wanneer dit apparaat wordt gebruikt in de aanwezigheid van kinderen of handelingsonbekwame personen. Sta kinderen niet toe met het apparaat te spelen. Dit apparaat is niet geschikt om te worden bediend door kinderen of personen met lichamelijke, zintuiglijke of geestelijke beperkingen of door personen zonder kennis of ervaring met dit apparaat.
23. Houd de kachel schoon. Stof, vuil en/of aanslag in de kachel is een veelvoorkomende reden voor oververhitting. Zorg ervoor dat dergelijke neerslag regelmatig wordt verwijderd.
24. Stel het apparaat niet in werking wanneer u beschadigingen constateert aan apparaat, elektrokabel of stekker, of wanneer het slecht functioneert, is gevallen of op andere wijze een storing vertoont. Breng het complete apparaat terug naar uw leverancier of een erkend elektricien voor controle en/of reparatie. Vraag altiid om originele onderdelen.
25. Gebruik geen toevoegingen/accessoires op de kachel, die niet zijn aanbevolen of geleverd door de fabrikant.
26. Het apparaat (incl. elektrokabel en stekker) mag uitsluitend worden geopend en/of gerepareerd door daartoe bevoegde en gekwalificeerde personen.
27. Gebruik de kachel uitsluitend voor het doel waarvoor hij is ontworpen en op de wijze zoals beschreven in dit instructieboekie.

Afwijkingen van 23, 24 en 25 kunnen schade, brand en/of persoonlijk letsel veroorzaken. Zij doen de garantie vervallen en leverancier, importeur en/of fabrikant aanvaarden geen aansprakelijkheid voor de gevolgen!

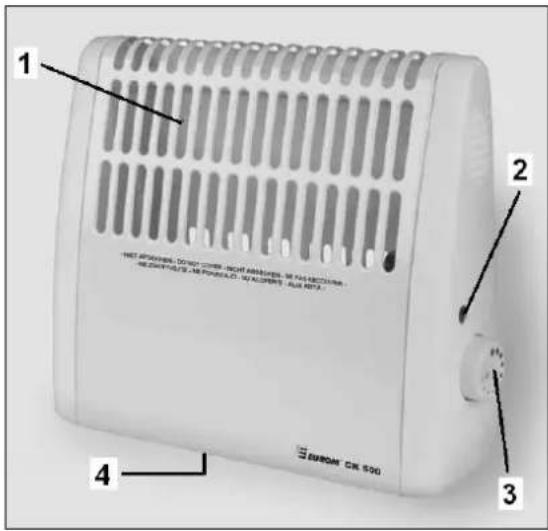

Beschrijving

1 2 3 4 SABOM® CR 500

De CK501H vorstbeschermer is een elektrische convectorkachel, uitgevoerd met een thermostaat en een beveiliging tegen oververhitting. Wanneer de vorstbeschermer in werking is, brandt er een lampje. De vorstbeschermer CK501H is bedoeld voor het vorstvrij- en op temperatuur houden van kleine ruimtes, in huiselijke- of vergelijkbare omgeving. Het kacheltje mag uitsluitend hangend aan de wand (dus nooit staand of liggend!) worden gebruikt en uitsluitend voor het doel waarvoor het is ontworpen.

1 = luchtuitlaatrooster
2 = controlelampje
3 = thermostaatknop
4 = luchtinlaatroosters

Plaats en Aansluiting

• Verwijder al het verpakkingsmateriaal en houd het buiten het bereik van kinderen. Controleer na verwijdering van de verpakking of het apparaat geen beschadigingen of tekenen die op een fout/defect/storing kunnen wijzen, vertoont. Gebruik het apparaat in geval van twijfel niet, maar wend u tot uw leverancier ter controle / vervanging.
• Kies een geschikte plaats voor het kacheltje, minimaal een meter verwijderd van alle obstructies, muren en brandbare materialen (zie ook de veiligheidsvoorschriften).

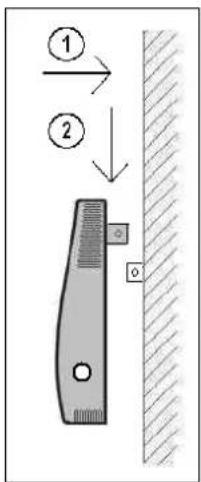

• De kachel dient aan de wand te worden opgehangen. Zorg voor een stevige, volkomen verticale en niet-brandbare wand, dus niet van hout of synthetisch materiaal! De afstand tussen de onderkant van de kachel en de grond dient minstens 20 cm. te zijn, tussen kachel en zijmuren minstens 30 cm. en tussen kachel en plafond minstens 50 cm. Hang het apparaat niet direct onder of recht voor een stopcontact.

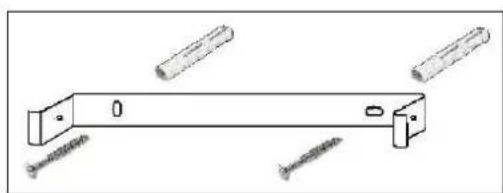

- Draai de beide schroefjes aan de zijkant van de ophangbeugel los en bevestig het montagebeugeltje met de bijgeleverde schroeven volkomen horizontaal aan de muur. Schuif het kacheltje weer

over de beugel en draai de beide schroeven aan de zijkant van de beugel weer vast. Controleer of de kachel en de beugel onwrikbaar vast zitten en of de kachel volkomen horizontaal hangt.

- De CK501H kan evt. permanent op de stroomvoorziening worden aangesloten d.m.v. een passend aansluitkastje (niet meegeleverd). Zo'n aansluiting dient door een vakman te worden uitgevoerd! Kacheltjes, die permanent op de stroomvoorziening worden aangesloten, moeten kunnen worden uitgeschakeld d.m.v. een ontkoppelingsvoorziening met minimaal 3 mm. afstand (bijv. een automatische afslag, een aan/uitschakelaar o.i.d.).

Ingebruikname en Werking

• De vorstbeschermer is nu klaar voor gebruik; door de stekker in een passend 220-240V-50Hz geaard stopcontact te steken stelt u hem in werking. Sluit de kachel uitsluitend aan op een geaard stopcontact!
• Om de gewenste temperatuur in te stellen draait u de thermostaatknop op maximaal (grootste stip, zo ver mogelijk met de klok mee). Wacht tot de gewenste temperatuur is bereikt en draai de knop dan langzaam terug tot het controlelampje uitgaat. De gewenste temperatuur is nu ingesteld; wanneer de ruimtetemperatuur lager wordt zal de kachel weer aanslaan en het lampje beginnen te branden. Om de temperatuur hoger of lager in te stellen draait u de thermostaatknop resp. in de richting 'maximaal' (grote stip) of 'minimaal' (het sterretje).
• Door de thermostaatknop op 'minimaal' (het sterretje) te draaien zal de vorstbeschermer de ruimte (mits niet té groot of té koud) vorstvrij houden.
• Ook op de laagste stand kan het apparaat dus in werking treden. Om het uit te schakelen dient u de stekker uit het stopcontact te nemen (of, wanneer er een schakelaar is gemonteerd, deze op de 'uit'-stand te zetten).

Beveiligingen

De oververhittingbeveiliging schakelt het kacheltje uit wanneer het inwendig te heet wordt. Dat kan gebeuren wanneer het kacheltje zijn warmte onvoldoende kan afgeven of te weinig frisse lucht kan aanzuigen. Doorgaans is de oorzaak dus (gedeeltelijke) afdekking van het kacheltje, verstopping van de aanzuig- en/of uitblaasroosters, vuil, plaatsing te dicht bij bijv. een muur enz. Schakel bij oververhitting het kacheltje uit, neem de stekker uit het stopcontact en geef het de tijd om af te koelen. Nadat u vervolgens de reden van de oververhitting hebt weggenomen kunt u het kacheltje weer normaal in gebruik nemen. Is de reden onduidelijk en treedt de oververhitting herhaaldelijk op, gebruik het apparaat dan niet meer maar biedt het bij een bevoegd vakman aan ter reparatie/controle.

Na uitschakeling door oververhitting en vervolgens afkoeling zal het kacheltje ook automatisch zijn werking hervatten; daarmee is de oorzaak evenwel niet weggenomen. Herhaaldelijk automatisch uit- en weer inschakelen bij oververhitting levert brandgevaar op; voorkom dit dus!

Schoonmaak en Onderhoud

Houd het kacheltje schoon. Neerslag van stof en vuil in het apparaat is een veelvoorkomende reden van oververhitting! Verwijder dat dus geregeld. Schakel voor schoonmaak- of onderhoudswerk het kacheltje uit, neem de stekker uit het stopcontact en laat het kacheltje afkoelen.

• Neem de buitenzijde van het kacheltje regelmatig af met een droge of goed-uitgewrongen vochtige doek. Gebruik geen scherpe zeep, sprays, schoonmaak- of schuurmiddelen, was, glansmiddelen of enige chemische oplossing!
• Zuig met de stofzuiger voorzichtig stof en vuil uit de roosters en controleer of de luchtinlaat- en uitblaasopeningen schoon zijn. Let er tijdens het schoonmaken op geen inwendige onderdelen aan te raken c.q. te beschadigen!
• De kachel bevat verder geen onderdelen die onderhoud behoeven.
• Ruim aan het eind van het seizoen het kacheltje schoon op, zo mogelijk in de originele verpakking. Plaats het rechtop op een koele, droge en stofvrije plaats.
• Wanneer het kacheltje uiteindelijk versleten (of eerder onherstelbaar beschadigd) is, hoort het niet tussen het huishoudelijke afval. Breng het naar een door uw gemeente aangewezen inzamelpunt van elektrische apparatuur, waar men er zorg voor zal dragen dat evt. nog het te gebruiken materialen tot hun bestemming komen.

Problemen en Oplossingen

Wanneer het kacheltje niet werkt terwijl de stekker in het stopcontact zit, controleer dan het volgende:

- Zit de stekker goed in het stopcontact, en staat er stroom op het stopcontact? Vervang evt. de zekering.

- Is de thermostaat niet te hoog ingesteld? Draai hem wat lager.

- Heeft de oververhittingsbeveiliging het kacheltje wellicht uitgeschakeld? Zie Beveiligingen voor wat te doen.

Neem voor andere problemen contact op met een bevoegd elektricien. Open zelf nooit het kacheltje!

CE - verklaring

Hierbij verklaart Euromac bv., Genemuiden-NL dat de EUROM vorstbeveiliger CK501H voldoet aan de voldoet aan de LVD-richtlijn 2006/95/EC en aan de EMC-richtlijn 2004/108/EC, en in overeenstemming is met de onderstaande normen:

EN 60335-1:2002+A11,A1 :04+A12,A2 :06+A13 :08 EN 55014-1:2006

EN 60335-2-30:2003+A1:04+A2:07 EN 55014-2:1997/+A1:2001/+A2:2008

EN 62233:2008 EN 61000-3-2:2006

EN 61000-3-3:2008

Genemuiden, 17-12-2010 W.J. Bakker, alg.dir.

alaker.
