BRUKSANVISNING CK501H Eurom

SV Den här symbolen betyder: får ej övertäckas!

Allmänna säkerhetsinstruktioner

1. Läs igenom hela denna bruksanvisning noga innan värmaren används.
2. Innan du använder din nya värmare, kontrollera den avseende skador, inklusive sladd och kontakt. Använd inte en skadad värmare utan lämna tillbaka den till återförsäljaren för utbyte.
3. Denna värmare är endast avsedd för hushållsbruk. Använd den bara för extra uppvärmning av din bostad. Installera aldrig värmaren på eldfarliga platser såsom i träbyggnader, ladugårdar, baracker etc. Brandrisk!
4. Detta element är inte avsett att användas i våta eller fuktiga utrymmen såsom badrum, tvättstugor etc. Placera inte byggfläkten i närheten av kranar, badkar, dusch, pool, duschar etc. Se till att den inte kan hamna i vatten och förhindra att vatten kommer in byggfläkten. Om den skulle hamna i vatten, tag först ur stickkontakten! Använd inte en byggfläkt som blivit fuktigt inuti. Reparera den. Doppa aldrig byggfläkten, sladden eller stickkontakten i vatten och vidrör den aldrig med våta händer.
5. Spänning och märkeffekt som är angiven på värmaren skall överensstämma med det använda vägguttaget. Skydda den elektriska installationen av en restströmsanordning (max. 30 mA).
6. Drag ut sladden helt innan värmaren ansluts till elnätet. Se till att den inte kommer i kontakt med någon del av värmaren och förhindra att den inte värms upp på något annat sätt. Förlägg inte sladden under heltäckningsmattor. Täck den inte med mattor, delar av mattor eller liknande och se till att den inte ligger i passager. Se till att man inte trampar på sladden och att inga möbler är placerade på den. Lägg inte sladden runt skarpa hörn och rulla inte ihop den för tätt efter användning!
7. Använd inte förlängningssladd, om möjligt, eftersom det finns risk att sladden överhettas. Om en förlängningssladd måste användas, se då till att det är en oskadad, godkänd förlängningssladd med en minsta diameter på 2 x 1 mm². Använd alltid helt utdragen förlängningssladd för att undvika överhettning!
8. För att förhindra överbelastning på elnätet och att säkringar utlöses, se till att inga andra apparater är anslutna till samma eluttag eller kopplade till samma strömkrets som värmaren.
9. Använd inte värmaren utomhus eller i utrymmen mindre än 2 m².
10. En värmare innehåller varma och/eller glödande partiklar. Använd den därför inte i utrymmen där bränsle, färg, eldfarliga vätskor och/eller gaser förvaras.
11. Placera inte värmaren intill, under eller direkt på ett eluttag och placera den inte nära öppen eld eller andra värmekällor.
12. Använd inte värmaren nära eller direkt intill möbler, djur, gardiner, papper, kläder, sängkläder eller andra lättantändliga föremål. Håll dem minst 1 meter från värmaren!
13. Täck inte över en värmare! Värmarens luftintag och utblås får aldrig blockeras på något sätt för att förhindra risken för brand. Använd aldrig värmaren för att torka kläder och lägg inte något ovanpå värmaren. Placera den inte på mjuka underlag eller på mattor med lång lugg eftersom de kan blockera öppningar.
14. Se till att luften kan cirkulera fritt runt värmaren. Med andra ord, placera inte värmaren för nära väggar eller stora föremål och placera den inte under hyllor, skåp och liknande. Håll de minsta avständen som beskrivs i monteringsinstruktionen.
15. Se till att främmande föremål inte hamnar i värmaren via ventilerings- eller avgasöppningar. Detta kan orsaka elektriskt överslag, brand eller skador.
16. Stäng alltid först av värmaren, tag därefter ur kontakten från vägguttaget. Tag alltid ur kontakten när värmaren inte används! Drag i stickkontakten, drag aldrig i sladden.
17. Stäng alltid av värmaren, tag ur stickkontakten och låt värmaren kallna innan du:
18. skall rengöra värmaren
19. skall göra underhåll på värmaren
20. skall vidröra eller flytta värmaren.
21. Denna apparat blir varm vid användning. För att förhindra brännskador, låt inte naken hud komma i kontakt med varma ytor.
22. Använd inte en timer eller liknande för att automatiskt sätta på värmaren. Gör alltid en säkerhetskontroll innan värmaren används!
23. Noggrann övervakning är nödvändig när denna produkt används och barn eller inkompetenta personer är i närheten. Låt inte barn använda denna apparat som leksak. Det är inte lämpligt att barn eller personer med

nedsatt fysisk, sensorisk och/eller mental förmåga använder denna apparat, ej heller personer som inte har kunskap eller erfarenhet om värmaren.

1. Håll värmaren ren. Damm, smuts och/eller fläckar är en vanlig orsak till överhettning. Se till att dessa avlagringar regelbundet avlägsnas.
2. Sätt inte på värmaren när du upptäcker skador på den, sladden eller stickkontakten, när värmaren inte fungerar, när den har tappats eller när det finns tecken på någon annan defekt. Lämna hela produkten till leverantören eller till en auktoriserad elektriker för kontroll och/eller reparation. Be alltid om originaldelar.
3. Använd inte tillsatser och/eller tillbehör som inte har rekommenderats eller levererats av tillverkaren.
4. Elementet (inkl. sladden och stickkontakten) får bara öppnas och/eller repareras av auktoriserade och kvalificerade personer.
5. Använd bara värmaren för det ändamål som den är konstruerad för, och så som beskrivs i denna bruksanvisning.

Om instruktionerna 23, 24 och 25 inte följs kan detta orsaka skador, brand och/eller personskador. Det medför att garantin utgår direkt, och leverantören, importören och/eller tillverkaren inte har något ansvar för några konsekvenser!

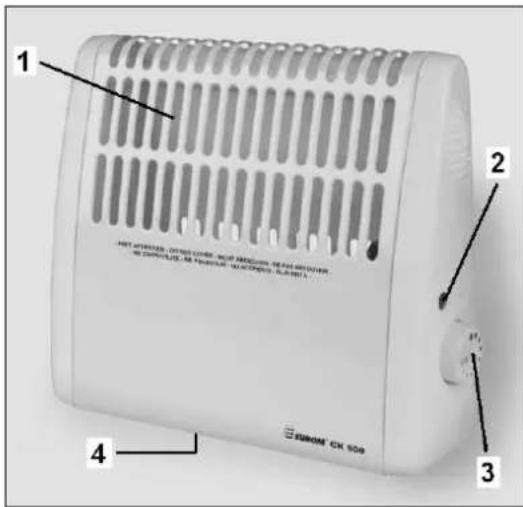

Beskrivning

1 2 3 4 EUROM CX 900

Värmaren CK501H är en elektrisk konvektorvärmare med en termostat och ett överhettningsskydd. När värmaren är i funktion lyser en lampa. Värmaren CK501H är avsedd för att hålla små hus eller liknande utrymmen frostfria. Värmaren får bara användas när den är monterad på väggen (aldrig stående eller liggande!) och endast för det den konstruerades för.

1 = ventilationsgaller
2 = kontrollampa
3 = termostatvred
4 = luftintagsgaller

Placering och anslutning

• Tag bort allt förpackningsmaterial och förvara det utom räckhåll för barn. När förpackningsmaterialet är borttaget, kontrollera om apparaten är skadad eller har andra tecken på att den har en felfunktion. Vid osäkerhet, använd inte värmaren utan kontakta din leverantör för kontroll eller utbyte.
• Välj en lämplig placering av värmaren: Minst en meter från hinder, väggar eller brännbart material (se även säkerhetsinstruktionerna).
• Värmaren skall monteras på en vägg. Kontrollera att väggen är solid, helt vertikal och ej brännbar. Använd inte syntet- eller träväggar! Avståndet mellan värmarens botten och golvet bör vara minst 20 cm. Avståndet mellan värmaren och sidoväggar skall vara minst 30 cm och avståndet mellan värmaren och taket minst 50 cm. Montera inte värmaren direkt under eller framför ett vägguttag.

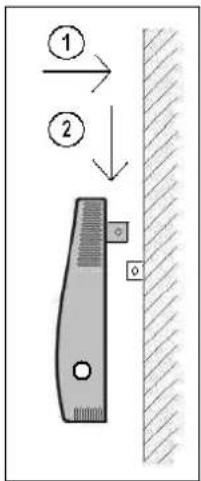

- Lossa båda skruvarna på sidan av stödkonsolen och fäst monteringskonsolen med medföljande skruvar helt horisontellt på väggen. Drag värmaren bakåt över konsolen och fäst båda skruvarna på

konsolens baksida. Kontrollera att värmaren och konsolen är fast monterade och att värmaren är helt horisontell.

- Om så önskas kan CK501H permanent anslutas till strömförsörjningen med en lämplig kopplingsdosa (ingår ej). Dessa anslutningar skall göras av en elektriker! Värmare som är permanent anslutna till strömförsörjningen måste kunna stängas av med en frånkopplingsanordning med ett kontaktavständ på minst 3 mm (till exempel en automatisk strömbrytare, en på/av-kontakt, etc.).

① ②

Installation och användning

• Värmaren är nu klar för användning. Sätt i stickkontakten i ett lämpligt 220-240V-50Hz vägguttag för att slå på värmaren. Anslut endast elementet till ett jordat uttag!
• För att ställa in den önskade temperaturen, vrid termostatvredet till max. (största punkten, eller medurs så långt det går). Vänta tills den önskade temperaturen är uppnådd, vrid sedan vredet sakta tills kontrollampan slocknar. Den önskade temperaturen är nu inställd, när temperaturen i utrymmet sjunker under denna nivå slås värmaren på, kontrollampan tänds. För att ställa in en högre eller lägre temperatur, vrid termostatvredet till antingen "max." (största punkten) eller till "min." (stjärnan).
• Genom att vrida termostatvredet till "min." (stjärnan) håller värmaren utrymmet frostfritt (om utrymmet inte är för stort eller kallt).
• Värmaren är igång även när den är inställd på lägsta nivå. Värmaren stängs av genom att kontakten tas ur vägguttaget (eller med installerad brytare genom att ställa den på "av").

Säkerhetsåtgärder

Vid intern överhettning stänger överhettningsskyddet av värmaren. Detta kan hända när värmaren inte kan avge tillräcklig med värme eller inte kan ta in tillräckligt med frisk luft. Som tidigare nämnts orsakas detta av (delvis) övertäckning av värmaren, blockering av luftintag och/eller ventilationsgaller, värmaren är installerad för nära, till exempel, en vägg etc. Stäng av värmaren vid överhettning, tag ur stickkontakten och låt värmaren kallna. När orsaken till överhettning är avhjälpt kan värmaren användas normalt igen. Om orsaken till överhettning är oklar och vid regelbunden överhettning, sluta använda värmaren och lämna den till en fackman för reparation och/eller kontroll.

När värmaren har stängts av vid överhettning och fått kallna återtar den sin funktion automatiskt. Detta innebär emellertid inte att det som orsakade överhettningen har avhjälpts. Upprepade automatiska avstängningar och tillslagningar innebär risk för brand. Se till så att detta inte händer!

Rengöring och underhåll

Håll värmaren ren. Avlagringar av damm och smuts i värmaren är en vanlig orsak till överhettning! Detta bör du därför regelbundet avlägsna. Stäng av värmaren före rengöring eller underhåll, tag ur stickkontakten ur vägguttaget och låt värmaren kallna.

• Torka regelbundet av värmarens utsida med en torr eller nästan torr duk. Använd inte aggressiva rengöringsmedel, spray, rengörare eller slipande medel, vax, polish eller kemiska lösningar!
• Använd en dammsugare och avlägsna noga damm och smuts från galler och kontrollera att luftintag och ventilationsöppningar är fria. Var noga med att inte vidröra eller skada några invändiga delar vid rengöring!
• Värmaren innehåller inga andra delar som kräver underhåll.
• Vid säsongens slut, förvara om möjligt den rengjorda värmaren i originalförpackningen. Placera den stående på en kall och dammfri plats.
• När värmaren skall kasseras eller inte kan repareras längre skall den inte behandlas som hushållsavfall. Lämna den till din lokala uppsamlingsplats för elektriska apparater där allt återanvändbart material samlas och återanvänds.

Problem och lösningar

Om värmaren inte fungerar och stickkontakten sitter i uttaget, kontrollera följande:

- Kontrollera att stickkontakten sitter ordentligt och att det finns ström i uttaget. Byt vid behov säkring.

- Kanske är termostaten för högt inställd? Vrid ner den något.

- Stängde överhettningsskyddet av värmaren? Se Säkerhetsåtgärder för åtgärd.

Kontakta en auktoriserad elektriker för alla andra problem. Öppna aldrig värmaren själv!

CE-deklaration

Euromac bv, Genemuiden-NL intygar härmed att EUROCOM frostskydd CK501H överensstämmer med lågspänningsdirektivet 2006/95/EC och EMC-riktlinje 2004/108/EC och att den är i enlighet med följande standard:

EN 60335-1:2002+A11,A1 :04+A12,A2 :06+A13 :08 EN 55014-1:2006

EN 60335-2-30:2003+A1 :04+A2 :07 EN 55014-2:1997/+A1 :2001/+A2 :2008

EN 62233:2008 EN 61000-3-2:2006

EN 61000-3-3:2008

Genemuiden, 17-12-2010 W. J. Bakker, gen.man.
