GEBRUIKSAANWIJZING HW90BP14636 HAIER

Legende Waarschuwing - Belangrijke veiligheidsinformatie Algemene informatie en tips Milieu-informatie

Verwijdering Help het milieu en de gezondheid te beschermen. Plaats de verpakking in de geschikte containers om het te recyclen. Help afval van elektrische en elektronische

apparaten recyclen. Gooi apparaten die voorzien zijn

van dit symbool niet weg met huishoudelijk afval. Re- tourneer het product naar uw lokale instelling of neem contact op met uw gemeentelijk kantoor.

Dank u voor uw aankoop van dit Haier product. Lees deze handleiding grondig voor u het apparaat in gebruik neemt. De handleiding bevat belangrijke informatie die u zal helpen uw apparaat optimaal te gebruiken en het veilig en correct te installeren, gebruiken en onderhouden. Bewaar deze handleiding zodat u hem steeds kunt raadplegen voor het veilig en correct gebruik van het apparaat. Als u het apparaat verkoopt, wegschenkt, of achterlaat wanneer u verhuist, moet u deze handleiding ook meegeven zodat de nieuwe eigenaar vertrouwd kan raken met het appa- raat en de veiligheidswaarschuwingen. WAARSCHUWING!

Risico op letsels of verstikking! Ontkoppel het apparaat van het netwerk. Snijd het netsnoer door en verwijder het. Ver- wijder de scharnieren om te vermijden dat kinderen of huisdieren in het apparaat vast- geklemd kunnen raken.NL Inhoud

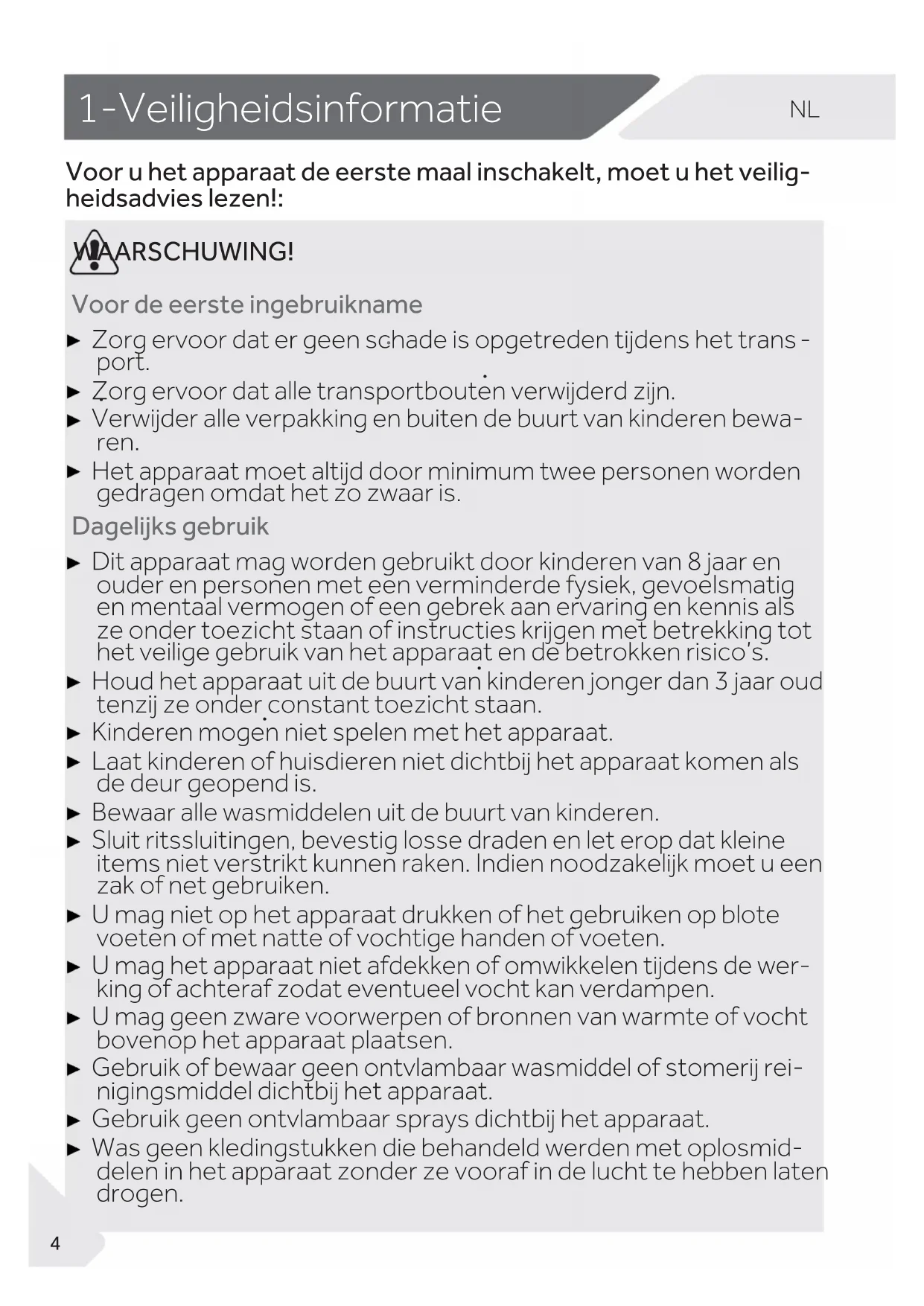

Voor u het apparaat de eerste maal inschakelt, moet u het veilig- heidsadvies lezen!: WAARSCHUWING! Voor de eerste ingebruikname

Zorg ervoor dat er geen schade is opgetreden tijdens het trans

Zorg ervoor dat alle transportbouten verwijderd zijn. Verwijder alle verpakking en buiten de buurt van kinderen bewa- ren. Het apparaat moet altijd door minimum twee personen worden gedragen omdat het zo zwaar is. Dagelijks gebruik Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen met een verminderde fysiek, gevoelsmatig en mentaal vermogen of een gebrek aan ervaring en kennis als ze onder toezicht staan of instructies krijgen met betrekking tot

het veilige gebruik van het apparaat en de betrokken risico’s. Houd het apparaat uit de buurt van kinderen jonger dan 3 jaar oud

tenzij ze onder constant toezicht staan. Kinderen mogen niet spelen met het apparaat. Laat kinderen of huisdieren niet dichtbij het apparaat komen als de deur geopend is. Bewaar alle wasmiddelen uit de buurt van kinderen. Sluit ritssluitingen, bevestig losse draden en let erop dat kleine items niet verstrikt kunnen raken. Indien noodzakelijk moet u een zak of net gebruiken. U mag niet op het apparaat drukken of het gebruiken op blote voeten of met natte of vochtige handen of voeten. U mag het apparaat niet afdekken of omwikkelen tijdens de wer- king of achteraf zodat eventueel vocht kan verdampen. U mag geen zware voorwerpen of bronnen van warmte of vocht bovenop het apparaat plaatsen. Gebruik of bewaar geen ontvlambaar wasmiddel of stomerij rei- nigingsmiddel dichtbij het apparaat. Gebruik geen ontvlambaar sprays dichtbij het apparaat. Was geen kledingstukken die behandeld werden met oplosmid- delen in het apparaat zonder ze vooraf in de lucht te hebben laten drogen.NL 1-Veiligheidsinformatie

WAARSCHUWING! Dagelijks gebruik U mag de stekker niet verwijderen of invoeren in de aanwezigheid

water. U mag geen wasgoed wassen dat vuil is met bloem. U mag de lade met het wasmiddel niet openen tijdens een was- cyclus. Druk niet op de deur tijdens een wascyclus. Ze wordt namelijk heet. U mag de deur niet openen als het waterniveau zichtbaar is door het kijkvenster. U mag de deur niet open forceren. De deur is uitgerust met een zelfgrendelend mechanisme en ze opent kort aan het einde van de wasprocedure. Schakel het apparaat uit na elk programma en voor u routine on

derhoudswerken uitvoeren. Verwijder de stekker uit het stopcon

tact om elektriciteit te besparen en uit veiligheidsoverwegingen. U mag nooit aan het netsnoer trekken om de stekker uit het stopcontact te verwijderen. Onderhoud & reinigen Zorg ervoor dat kinderen onder toezicht staan als ze het appa- raat reinigen of onderhouden. Verwijder de stekker uit het stopcontact voor u onderhouds- werkzaamheden uitvoert. Houd het onderste deel van het kijkvenster schoon en open de deur en de lade met het wasmiddel als het apparaat niet in ge- bruik is om geurtjes te voorkomen. Gebruik geen waterspray of stoom om het apparaat te reinigen. Als het netsnoer beschadigd is, moet het worden vervangen

ceerde personen om ieder risico uit te sluiten. Probeer het apparaat nooit zelf te repareren. Neem contact op met onze klantendienst om reparaties te laten uitvoeren.1-Veiligheidsinformatie

Dit apparaat is enkel bedoeld voor wasgoed dat in de wasmachine

mag worden gewassen. U moet altijd de instructies volgen vermeld op het etiket van elk kledingstuk. Het is uitsluitend bedoeld voor ge

bruik binnen in huis. Het is niet bedoeld voor commercieel of industri- eel gebruik. Wijzigingen aan het apparaat zijn niet toegelaten. Onbedoeld gebruik kan gevaar en het verlies van de garantie en aansprakelijkheidsclaims betekenen. WAARSCHUWING! Installatie Het apparaat moet in een goed geventileerde locatie worden ge- plaatst. Zorg voor een locatie die toelaat de deur volledig te openen. Installeer het apparaat nooit buiten op een vochtige locatie, of in een locatie waar waterlekken kunnen optreden, zoals onder of dichtbij een wastafel. In het geval van een waterlek moet u de elektrische voeding loskoppelen en de machine natuurlijk laten drogen. Installeer of gebruik het apparaat enkel als de temperatuur hoger is dan 5 °C. Plaats het apparaat niet rechtstreeks op een tapijt of dichtbij een muur of meubelstuk. U mag het apparaat niet installeren in direct zonlicht of in de buurt van warmtebronnen (bijv. fornuizen, verwarming). Zorg ervoor dat de elektrische informatie op het naamplaatje over- eenstemt met de stroomtoevoer. Zo niet moet u contact opnemen met een elektricien. Gebruik geen multi-stekker adapters of verlengsnoeren. Zorg ervoor dat enkel het geleverde netsnoer en slangset worden gebruikt. Zorg ervoor dat het netsnoer en de stekker niet beschadigd zijn. In- dien beschadigd moet het worden vervangen door een elektricien. Gebruik een afzonderlijke aardgeleider voor de voeding die eenvou- dig toegankelijk moet zijn na de installatie. Het apparaat moet ge- aard worden. Enkel voor het VK: Het netsnoer van het apparaat is uitgerust met een driepolige stekker (aarding) die past in een driepolige (geaarde) stekker. Snij de derde pin (aarding) nooit weg of demonteer ze niet. De stekker moet ook na de installatie toegankelijk zijn. Zorg ervoor dat de naden en de verbindingen van de slang stevig zijn aangebracht en dat er geen lekken zijn.Front (Fig. 2-1):

2-Productbeschrijving

2.1 Afbeelding van het apparaat

Voorzijde (Afb. 2-1): Achterzijde (Afb. 2-2):

ontroleer de accessoires en literatuur op basis van de onderstaande lijst (Afb. 2-3): Ilaatslang- montage

5 Afdicht- pluggen Afvoerslang beugel Gebruiks- handleiding Garantiekaart Opmerking: Omwille van technische wijzigingen en uiteenlopende modellen kunnen de illustraties in de volgende hoofdstukken verschillen van uw model. 2-3

Programma selectieschakelaar

Onderhoudsluik De groeven 8 Instelbare voetjes 1 Transportbouten (T1-T4) 2 Deksel achteraan 3 Schroeven deksel achteraan (S1-S6) 4 Netsnoer 5 Waterinlaatklep 6 Afvoerslang 2-1 2-2

Type inlaatslang hangt af van het model.

1 “Knop Aan/Uit" 2 Programma selectiescha

uk zacht op de knop (Afb. 3-2) om in te schakelen. Het scherm licht op, de indicator van de "Start/Pause" knop begint te knipperen. Druk opnieuw op de knop geduren-

ca. 2 seconden om uit te schakelen. Als er geen on- derdeel van het paneel of programma wordt ingescha- keld, zal de machine automatisch uitschakelen.

3.2 Programmaselectie

Met kan één van 16 programma's selecteren met de knop (Afb. 3-3). Het LED-lampje van het programma licht op en de standaardinstellingen worden weerge- geven.

Het scherm (Afb. 3-4) geeft de volgende informatie weer: Wasduur Eindtijd startuitstel Foutcodes en onderhoudsinformatie 3-4 5 Functieknoppen 6 "Startuitstel" knop 7 “Start/Pause“ knop 3-1 Opmerking: Geluidssignaal In de volgende situaties weerklinkt een geluidssignaal: wanneer een knop wordt ingedrukt wanneer men aan de programma selectieschakelaar draait aan het einde van een programma In het geval van pannes Het geluidssignaal kan indien noodzakelijk worden gedeselecteerd; zie DAGELIJKS GE- BRUIK. 3-3 3-2

De functieknoppen (Afb. 3-6) schakel bijkomende opties in voor het geselecteerde programma voor de start van het programma. De betrokken indicatoren worden weergegeven. Als het apparaat wordt uitgeschakeld of een nieuw pro- gramma ingesteld, worden alle opties uitgeschakeld. Als een knop meerdere opties heeft, kan de gewenste optie

worden geselecteerd door de knop achtereen- volgens in te druk

ken. Om de instelling te verwijderen of de instellingproce- dure te annuleren, drukt u op de functieknop tot de ge- wenste LED-lampjes of - in het geval van slechts één optie - het LED-lampje uitschakelt.

3.5.1-Functieknop "Temp.“

Druk op deze knop (Afb. 3-7) om de wastemperatuur van het programma te wijzigen. Als er geen waarde oplicht, wordt het water niet opgewarmd. In combinatie met de “Intensief” knop kan de kinder- slotfunctie in/uitgeschakeld worden (zie KINDER- SLOT).

Snel“ Druk op deze knop (Afb. 3-8) om de toeren/minuut van het programma te wijzigen of te deselecteren. Als er geen waarde oplicht, wordt het wasgoed niet ge

zwierd. Opmerking: Fabrieksinstellingen

ke standaardinstellingen. Als er geen speciale vereiste is, worden standaardinstellingen aanbevolen.

Open de lade, er zijn drie compartimenten zichtbaar (Afb. 3-5): Compartiment 1: Enkel waterinlaat, geen wasmiddel Compartiment 2: Oplosmiddel voor programma Compartiment : Wasverzachter, conditioner, etc. De aanbeveling van het type oplosmiddelen is geschikt voor uiteenlopende wastemperaturen. Raadpleeg de handleiding van het oplosmiddel.

3.5.3-Functieknop "Vapeur/stoom“

Druk op deze knop(Fig.3-9) om de stoomfunctie te activeren.

Wanneer deze functie is geactiveerd,is de standaard temperatuur de Intensief Start/Pause Extra spoelen3.5.1 3.5.2 3.5.3 3.5.4 3.5.5Startuitstel 3-6 3-7 3-8 Temp. Tr/min Vapeur Stoom 3-9 3-5 maximum temperatuur van het geselecteer de programma. Deze functie kan alleen worden geactiveerd met de volgende programma’s: Hygienisch, Babykleding,Mix Synthetisch ,Katoen. Wanneer de functie is geactiveerd ,gaat het lampje boven de knop branden. Als u nogmaals op deze knop drukt , kan de functie worden gedeactiveerd en wordt het .3-Bedieningspaneel

3.5.4-Functieknop "Extra spoelen“

Druk op deze knop (Afb. 3-10) om het wasgoed inten- siever te spoelen met fris water. Dit wordt aanbevolen voor personen met een gevoelige huid. Door de knop meerdere malen in te drukken, kan men één t

ot drie bijkomende cycli selecteren. Ze verschij- nen op het scherm met //.

3.5.5-Functieknop "Speed up“

Deze functie bespaart tijd en energie. Bij voorkeur was- goed dat licht vuil is. Druk gelijktijdig op de knop "Extra spoelen.“ en ”Startuitstel” (Afb. 3-11) gedurende ca. 3 seconden om de "Speed up" functie in te schakelen;

rschijnt. Deze functie is niet beschikbaar in alle programma's (zie PROGRAMMA'S).

zacht op deze knop (Fig. 3-13) om het momen- teel weergegeven programma te starten of te on- derbreken. Tijdens de instelling en uitvoering van het programma licht het LED-lampje boven de knop op, of indien onderbroken begint het te knipperen.

3.6 “Startuitstel“ knop

Druk op deze knop (Afb. 3-12) om het programma te starten met startuitstel. Het eindtijd startuitstel kan worden verhoogd in stappen van 30 minuten van 0,5- 24u. Bijvoorbeeld, scherm ui : betekent dat het wasprogramma zal eindigen binnen 6 uur en 30 minu- ten. Druk op de "Start/Pause" knop om het startuitstel te starten. Dit is niet van toepassing op het ZWIEREN programma. Opmerking: Vloeibaar wasmiddel Als u vloeibaar wasmiddel gebruikt, wordt het afgeraden het startuitstel in te schakelen.

rslot Druk gelijktijdig op de knop "Temp.“ en ”Vapeur/Stoom” (Afb. 3-14) gedurende 3 seconden om alle onderdelen van het paneel te blokkeren tegen inschakeling. Om te ontgrendelen, drukt u opnieuw op beide knoppen. Het scherm geeft weer (Afb. 3-15) als een knop wordt ingedrukt wanneer het kinderslot ingeschakeld is. De wijziging is niet actief. 3-15 Extra spoelenRinçage + 3-10 Speed upExtra spoelenRinçage + Fin différéeStartuitstel 3-11 Fin différéeStartuitstel 3-12 Start/Pause 3-13 3-14 Temp VapeurStoom Tr/min lampje boven de knop uitgeschakeld. Wanneer de functie is geactiveerd ,kan de tempera- tuur van het programma niet worden gewijzigd.Als de “Temp” -knop wordt ingedrukt , wordt de “Stoom”-functie gedeactiveerd.U kunt de “Stoom”-functie alleen activeren voordat u een programma start. U kunt de “Stoom”-functie niet activeren terwijl het apparaat al een programma uitvoert.NL 4-Programma's

Max. lading TemperatuurVoorin-gestelde zwieren TR/min in tpmFunctie in kg in °C Prog

Licht vuil gemengd wasgoed van katoen en synthetische Baby Care 4.5 * tot 90 40

Machine wasbare stof van wol of met wol-inhoud HygiënischHygiénique4.5 90 90 / Katoen Sport 4.5 * tot 40 20 / Sportkledij

Licht vuil wasgoed van katoen of syn- / /Expres 15 min

Delicaat wasgoed en zijde / /HandwasLavage Main

Wasgoed met het symbool voor hand-

Oplosmiddel compartiment voor: Enkel waterinlaat, geen wasmiddel Wasmiddel Wasverzachter of verzor gingsproduct Ja,

Optioneel, / Neen Met betrekking tot droog wasgoed. *: water wordt niet opgewarmd (er is geen waarde opgelicht). Kies 90 °C enkel als wastemperatuur voor hygiënische vereisten Verminder de hoeveelheid wasmiddel omdat het over een korte programmaduur gaat. CotonCoton+5-Verbruik

Synthe- tisch 30 4.5 / / 1:58 49 De aangeduide verbruikswaarden kan variëren naargelang lokale voorwaarden.

• Standaardprogramma voor de Energie-Etikettering in overeenstemming met 2010/30 EU: Katoen 60°C / 40°C met max. zwieren TR/min instelling De standaard 60°C en

40°C katoenprogramma 's zijn geschikt om normaal vuil katoenen en waterverbruik voor katoenen wasgoed. De gebruikte watertemperatuur kunnen ver- schillen van de vermelde temperatuur van de cyclus. Opmerking: Au

tomatisch gewicht Het apparaat is uitgerust met een lading herkenning. Met een kleine lading wordt de energie, het water en de

wasduur automatisch verminderd in sommige programma's.NL 6-Dagelijks gebruik

6.3 Wasgoed voorbereiden

Sorteer de kledij naargelang de stof (katoen, syn

thetisch, wol of zijde) en hoe vuil ze is (Afb. 6-3). Let op de onderhoudssymbolen op de etiketten. Scheid witte kledij van gekleurde kledingstukken. Was gekleurde textiel eerst met de hand om te controleren of de kleuren verbleken of uitlopen. Maak de zakken leeg (sleutels, munten, etc.) en verwijder hardere decoratieve voorwerpen (bijv. spelden). Kledingstukken zonder zomen, delicaat wasgoed

ten in een waszak worden geplaatst (handwas

sen of de stomerij zijn betere opties). Sluit ritssluitingen, velcro bevestigingen en ha

ken, zorg ervoor dat de knoppen stevig zijn aan- genaaid. Plaats gevoelige items zoals wasgoed zonder een stevige zoom, delicaat ondergoed en kleine items zoals sokken, riemen, beha's, etc. in een waszak. Ontvouw grote stukken wasgoed zoals bedden- lakens, spreien, etc.

Draai jeans, gedecoreerde of kleur-intensieve textiel binnenste buiten; was ze mogelijk afzon- derlijk. 6-3

Sluit de wasmachine aan op het elektrisch net (220V tot 240V~/50Hz; Afb. 6-1). Raadpleeg ook de sectie INSTALLATIE.

Voor u de verbinding tot stand brengt, moet u de schoonheid en helderheid van de waterinlaat con- troleren. Draai de kraan open (Afb.6-2). Opmerking: Strakheid Voor gebruik moet u controleren op lekken in de verbindingen tussen de kraan en de inlaatslang door de kraan open te draaien. OPGELET! Niet-textielen en kleine, losse items, of items met een scherpe rand kunnen defecten veroorzaken en schade toebrengen aan de kledij en het apparaat. 6-1 6-26-Dagelijks gebruik

Onderhoudstabel Reinigen Wasbaar tot 95°C normaal proces Wasbaar tot 60°C normaal proces Wasbaar tot 60°C zacht proces Wasbaar tot 40°C normaal proces Wasbaar tot 40°C zacht proces Wasbaar tot 40°C heel zacht proces Wasbaar tot 30°C normaal proces Wasbaar tot 30°C zacht proces Wasbaar tot 30°C heel zacht proces Handwassen max. 40°C Niet wassen Bleken Bleken toegelaten

Enkel zuurstof/ niet-chloor Niet bleken Drogen Trommeldrogen ●mogelijk normale temperatuur Trommeldrogen mogelijk lagere temperatuur Niet trommeldrogen Drogen aan de waslijn Plat drogen Strijken Strijken aan een maxi- mum temperatuur tot 200 °C Strijken aan een gemiddelde tempe- ratuur

tot 150°C Strijken aan een lage temperatuur tot 110 °C; zonder stoom (stoomstrijken kan o n h e r r o e p e l i j k e ●schade veroorzaken) Niet strijken Professionele textielverzorging Stomen in tretrach- looretheen Stomen in koolwa- Niet stomen Professioneel nat reinigen Niet professioneel nat reinigen

6.4 Het apparaat laden

Plaats het wasgoed stuk voor stuk in de trommel Niet overladen. Let op de verschillende maximum lading naargelang het program- ma! De algemene regel voor de maximale lading: Laat vijftien centimeter tussen de lading en trommel. Sluit het deksel voorzichtig. Zorg ervoor dat er geen wasgoed tussen de deur ge- klemd raakt.NL 6-Dagelijks gebruik

6.5 Het wasmiddel selecteren

teit van het wasmiddel. Gebruik enkel wasmiddel dat is goedgekeurd voor machinewas.

Let altijd op de aanbevelingen van de wasmiddel fabrikant. Gebruik geen stoom reinigingsmiddelen zoals trichloroethyleen en gelijkaardige producten. Kies het beste wasmiddel Programma Type wasmiddel Universeel Kleur Delicate Speciaal Wasverzachter Katoen Coton L/P L/P - - o Synthetisch Synthétique L/P

= nee Als u vloeibaar wasmiddel gebruikt, wordt het afgeraden het startuitstel in te schakelen. We raden aan de volgende producten te gebruiken: Waspoeder: 20°C tot 90°C* (optimaal gebruik: 40-60°C) Kleur wasmiddel: 20°C tot 60°C* (optimaal gebruik: 30-60°C) Wol/delicaat wasmiddel: 20°C tot 30°C* (= optimaal gebruik:)

• Kies 90 °C enkel als wastemperatuur voor hygiënische vereisten.6-Dagelijks gebruik

raat inschakelen Druk op de "Aan-uit“ knop om het apparaat in te scha-kelen (Afb. 6-4). Het LED-lampje van de "Start/Pause" knop knippert.

6.6 Wasmiddel toevoegen

1. Open de wasmiddellade. 2. Plaats de vereiste chemicaliën in de overeen-stemmende compartimenten (Afb. 6-3) 3. Duw de lade zachtjes in. Opmerking: Verwijder wasmiddelresten voor de volgende wascyclus uit de wasmiddellade. Gebruik niet te veel wasmiddel of wasverzachter. Volg de instructie op de verpakking van het wasmiddel. Vul het wasmiddel altijd bij net voor het begin van de wascyclus. Geconcentreerd vloeibaar wasmiddel moet worden opgelost voor het wordt toege-voegd aan compartiment 2. Het beste gebruik van vloeibaar wasmiddel is door een doseringbal te gebruiken die in de wasmachine wordt geplaatst. Gebruik geen vloeibaar wasmiddel als "einde startuitstel" geselecteerd is. Kies de programma-instellingen zorgvuldig in overeenstemming met de onderhoud-symbolen op alle etiketten in overeenstemming met de programmatabel.

6.8 Selecteer een programma

Voor een optimaal wasresultaat selecteert u een pro- gramma dat past bij de graad van vervuiling en het type wasgoed. Draai aan de programmaknop (Afb. 6-5) om het cor- recte programma te selecteren. Het relevante LE- D-lampje licht op en de standaardinstellingen worden weergegeven.

6.9 Individuele selecties

toevoegen Selecteer de vereiste opties en instellingen (Afb. 6-5);

aadpleeg BEDIENINGSPANEEL. 6-3 Opmerking: Geurtjes verwijderingVoor het eerste gebruik raden we aan het programma DEKBED te gebruiken zonder la-ding en met een kleine hoeveelheid wasmiddel in het wasmiddel compartiment (2) of met speciale machinereiniger om mogelijke corrumperende resten te verwijderen.Temp Tr/minVapeur Start/Pause Extra spoelenStoom Rinçage + Fin différéeStartuitstel 6-6NL 6-Dagelijks gebruik

1. Aan het einde van het p

rogramma verschijnt .

2. Het apparaat schakelt automatisch uit.

3. Verwijder het wasgoed zo snel mogelijk voor een goede zorg en om meer kreuken

4. Schakel de watertoevoer uit.

5. Ontkoppel het netsnoer.

6. Open de deur om de opbouw van vocht en geurtjes te voorkomen. Laat ze open

wanneer de machine niet in gebruik is.

oemer in- of uitschakelen Het geluidssignaal

kan indien noodzakelijk worden gedeselecteerd:

1. Het apparaat inschakelen.

2. Selecteer het ZWIEREN p

3. Druk gelijktijdig op de knop "Startuitst en "Extra spoelen/Rinçage +"

” verschijnt en de zoemer wordt uitgeschakeld. Om de zoemer in te schakelen, drukt u opnieuw gelijktijdig op deze beide knoppen. “ ” verschijnt.

6.11 Wasprogramma onderbreken - annuleren

Een actief programma onderbreken drukt u zacht op de "Start/Pause" knop. Het LED-lampje boven de knop knippert. Druk opnieuw op de knop om het programma te hervatten. Om een actief programma en alle individuele instellingen te annuleren

1. Druk op de knop "Start/Pause" knop om het actieve programma te onderbreken.

2. Druk op de "Aan-uit" knop gedurende ca. 2 seconden om het apparaat uit te scha-

3. Schakel het ZWIEREN programma in en selecteer "geen Snelheid" (alle lampjes zijn

uitgeschakeld) om het water te draineren.

4. Selecteer een nieuw programma en start het.

Opmerking: Deurvergrendeling Uit veiligheidsoverwegingen wordt de deur gedeeltelijk vergrendeld tijdens de was- cylus. Het is enkel mogelijk de deur te openen aan het einde van het programma of na de annulering van het programma (zie bovenstaande beschrijving). In het geval van een hoog waterniveau, een hoge watertemperatuur en tijdens het zwieren is het niet mogelijk de deur te openen; verschijnt Opmerking: Stand-bymodus / energiebesparende modus Het ingeschakelde apparaat schakelt over op de stand-bymodus als het niet wordt in- geschakeld binnen 2 minuten voor de start van het programma of aan het einde van het programma. Het scherm schakelt uit. Dit bespaart energie. Om de stand-bymodus te onderbreken, drukt u op de "Start/Pause" knop.

6.10 Het wasprogramma starten

Druk op de “Start/Pause“ knop (Afb. 6-7) om het pro- gramma te starten. Het LED-lampje van de "Start/ Pause" knop knipperen en brandt voortdurend Het apparaat werkt in overeenstemming met de aan- wezige instellingen. Wijzigingen zijn enkel mogelijk door het programma te annuleren. Start/Pause 6-77-Milieuvriendelijk wassen

Milieuverantwoordelijk gebruik Voor een optimaal gebruik van energie, water, wasmiddel en de tijdsduur moet u de aanbevolen maximum lading grootte gebruiken. Niet overladen (handbreedte tussenruimte boven wasgoed). Voor licht vervuild wasgoed selecteert u het Quick Wash programma. Gebruik exacte doseringen van elk wasmiddel.

ënt onder 60°C. Verhoog de standaardinstellingen enkel als er veel vlekken zijn. Select max. zwiersnelheid als men een binnenlandse droogmachine gebruikt. ●NL 8-Zorg en reiniging

U moet altijd goed opletten of er geen wasmiddelres-ten zijn. Reinig de lade regelmatig (Afb. 8-1): 1. Trek de lade uit tot ze stopt. 2. Druk op de vrijgave knop en verwijder de lade.3. Spoel daarna de lade tot ze schoon is en plaats de lade opnieuw in het apparaat.

8.2 De machine reinigen

Verwijder de stekker uit het stopcontact tijdens de reiniging en het onderhoud. Gebruik een z achte doek met vloeibare zeep om de machine behu

izing te reinigen (Afb. 8-2) en rubberen onde rdelen. Gebruik geen organische chemicaliën of schu- rende oplosmiddelen. Opmerking:

Hygiëne Voor regelmatig onderhoud raden we aan elke drie maanden het HYGIËNISCH uit te voeren zonder lading om eventuele schadelijke resten te verwijderen. Voeg een kleine hoeveelheid wasmiddel toe in het wasmiddelvak (2) - of gebruik een speciale machine-reiniger Om blokkeringen van de watertoevoerleiding door Ontkoppel het netsnoer en sluit de watertoe-voer. Schroef de waterinlaatslang los aan de achterzij-de (Afb. 8-3) van het apparaat en de kraan. 8-4).

8.4 De trommel reinigen

Verwijder per ongeluk gewassen metalen onder- delen zoals spelden, munten, etc. uit te trommel (Afb. 8-5) omdat ze roestvlekken en schade ver-oorzaken. Gebruik een chloorvrij reinigingsmiddel om roest-vlekken te verwijderen. Observeer de waarschu-wingen van de fabrikant van het reinigingsmiddel. Gebruik geen harde voorwerpen of staalwol voor de reiniging. 8-5 8-1

Schakel de machine uit en verwijder de stekker uit het stopcontact (Afb. 8-8).

2. Open de service klep. U kunt een muntstuk of een

schroevendraaier gebruiken (Afb. 8-9).

3. Gebruik een vlakke container om het uitloogwater

op te vangen (Afb. 8-10). Dit kan een grote hoe

veelheid water zijn!

4. Verwijder de afvoerslang en houd de uiteinden

boven de container (Afb. 8-10).

5. Verwijder de afdichting stop uit de afvoerslang

6. Nadat u al het water gedraineerd hebt, sluit u de

afvoerslang (Afb. 8-11) en brengt u ze opnieuw aan in de machine.

7. Schroef de schroeven los en verwijder het pomp-

8. Verwijder verontreinigingen en vuil (Afb. 8-13).

8.5 Lange perioden van inactiviteit

Als het apparaat niet wordt gebruikt gedurende een lange periode:

1. Verwijder de stekker (Afb. 8-6).

2. Schakel de watertoevoer uit (Afb. 8-7).

3. Open de deur om de opbouw van vocht en geur-

tjes te voorkomen. Laat de deur open wanneer de machine niet in gebruik is. Voor het volgende gebruik moet u het netsnoer, water invoerleiding en afvoerslang zorgvuldig controleren. Zorg ervoor dat alles correct geïnstalleerd is en dat er geen lekken zijn. WAARSCHUWING! kan heel warm worden ! Voor u een handeling uit- voert, moet u het water laten afkoelen. Opmerking: Hygiëne Als de machine gedurende lange perioden niet wordt gebruikt raden we aan het pro- gramma HYGIËNISCH te gebruiken zonder lading en met een kleine hoeveelheid was- middel in het wasmiddel compartiment (2) of met speciale machinereiniger om mogelij- ke corrumperende resten te verwijderen. geen water afvoert. niet zwiert. abnormaal lawaai veroorzaakt tijdens de werking. 8-8 8-98-10 8-118-12 8-138-6 8-7NL 8-Zorg en reiniging

sel niet volledig aangedraaid is, kan water ontsnappen.

10. Breng het opnieuw stevig aan (Afb. 8-15).

9.2 Probleemoplossing met weergavecode

●Probleem Oorzaak OplossingDraineringsfout, water wordt niet volle-dig afgevoerd binnen 6 minutenControleer de installatie van de af-voerslang.Vergrendeling - fout. Sluit de deur correct.Het waterniveau niet bereikt na 8 minuten. Afvoerslang blijft doorlopend overhe-velen.Zorg ervoor dat de kraan volledig geopend is en dat de waterdruk normaal is.Controleer de installatie van de afvoerslang. het geval van een probleem moet u alle weergegeven mogelijkheden controleren en de onderstaande instructies volgen voor u contact opneemt met de dienst na verkoop. Zie KLANTENDIENST. WAARSCHUWING! Voor ieder onderhoud moet u het apparaat uitschakelen en de stekker verwijderen uit het stopcontact. worden onderhouden. Incorrecte reparaties kunnen aanzienlijke gevolgschade ver- oorzaken. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn

De volgende codes worden enkel weergegeven ter informatie met verwijzing naar de wascyclus. Er hoeven geen maatregelen te worden uitgevoerd. Code Bericht De resterende wasduur is 1 uur en 25 minuten De resterende wasduur, inclusief het gekozen eindtijd startuitstel, is 6 uur en 30 minuten/ /1/2/3 bijkomende spoelingen worden gekozen (zie FUNCTIEKNOPPEN "Extra spoelen“).De wascyclus is beëindigd. Het apparaat schakelt automatisch uit.Kinderslotfunctie ingeschakeldDeur is gesloten omwille van het hoge waterniveau, hoge watertemperatuur of zwiercyclus.De zoemer wordt uitgeschakeldDe zoemer wordt ingeschakeldFunctie "Versnellen" wordt ingeschakeldNL 9-Probleemoplossen

Probleem Oorzaak Oplossing Water beschermingsniveau - fout. Neem contact op met de klantendienst. Temperatuursensor - fout.

Neem contact op met de klantendienst. Verwarmingsfout

Neem contact op met de klantendienst. Motor - fout. Neem contact op met de klantendienst. Waterniveau sensor - fout Neem contact op met de klantendienst.

Abnormale communicatiefout Neem contact op met de klantendienst. Lading niet in evenwicht - fout. Controleer en breng de lading in evenwicht in de trommel. Verminder de lading. Probleem Oorzaak

Oplossing Wasmachine werkt niet. Programma is nog niet gestart. Controleer het programma en start het. Deur is niet correct gesloten. Sluit de deur correct. Machine is niet ingeschakeld. Schakel de machine aan. Stroompanne. Controleer de voeding. Kinderslotfunctie ingeschakeld. Schakel kinderslot uit. Wasmachine niet gevuld met water. Geen water. Controleer de waterkraan. Inlaatslang is gebogen. Controleer de inlaatslang. Verwijder de blokkering uit het Waterdruk is minder dan 0,03 MPa. Controleer de waterdruk. Deur is niet correct gesloten. Sluit de deur correct. Watertoevoer defect. Controleer de watertoevoer. De machine drai- neert terwijl ze wordt opgevuld. De afvoerslang hangt lager dan 80 cm. Zorg ervoor dat de afvoerslang correcte geïnstalleerd is. Het uiteinde van de afvoerslang kan

in het water hangen.

Zorg ervoor dat de afvoerslang niet in het water hangt. Fout tijdens draine- ring. Afvoerslang is geblokkeerd. U moet de blokkering verwijde- ren uit de afvoerslang. Het uiteinde van de afvoerslang is ho- ger dan 100 cm boven de vloer. Zorg ervoor dat de afvoerslang correcte geïnstalleerd is. Sterke trillingen tijdens het zwieren. Niet alle transportbouten werden verwijderd. Verwijder alle transportbouten

Het apparaat staat niet op een ste- vige ondergrond. Zorg voor een stevige ondergrond en een genivelleerde plaatsing. De lading in de machine is niet cor- rect. Controleer het gewicht en het evenwicht van de lading.

Als de foutberichten opnieuw verschijnen, zelfs na het nemen van maatregelen, moet u

het apparaat uitschakelen, de voeding loskoppelen en Neem contact op met de klanten- dienst. Opmerking: Schuimvorming Als er te veel schuim aanwezig is tijdens het zwieren, stopt de motor en de draineer- pomp wordt gedurende 90 seconden ingeschakeld. Als die verwijdering van het schuim niet geslaagd is na 3 pogingen eindigt het programma zonder zwieren. Probleem Oorzaak Oplossing De werking stopt voor het einde van de wascyclus. Water of elektrische fout. Controleer de stroom- en wa- tertoevoer. De machine stopt gedurende een be- paalde periode. Het apparaat geeft een foutcode weer. Overweeg de weergavecodes. Probleem omwille van het lading- patroon. Verminder de lading of pas ze aan. Programma voert de spoelcyclus uit. Annuleer het programma en start het opnieuw. Overtollig schuim drijft in de trommel en/of de wasmiddellade. Wasmiddel is niet geschikt. Controleer de wasmiddel aan- bevelingen. Overmatig gebruik van wasmiddel. Verminder de hoeveelheid wasmiddel. Automatische aan- passing van de was- duur. Wasduur wordt aangepast. Dit is normaal en heeft geen impact op de werking. Zwieren mislukt. Wasgoed niet in evenwicht. Controleer de lading en het wasgoed en laat het zwierpro- gramma opnieuw draaien. Ontoereikend wasre- sultaat. Graad van vervuiling stemt niet overeen met het geselecteerde programma. Selecteer een ander program- ma. Onvoldoende wasmiddel aanwe- zig. Kies het wasmiddel in overeen- stemming met de graad van van de fabrikant. Maximum lading is overschreden. Verminder de lading. Wasgoed was ongelijkmatig ver- deeld in de trommel. Breng het wasgoed losser aan. Er zijn waspoeder resten aanwezig op het wasgoed. Onoplosbare deeltjes wasmiddel kunnen als witte puntjes achterblij- ven op het wasgoed. Extra spoelen uitvoeren. Probeer de puntjes weg te bor- stelen van uw droge wasgoed. Kies een ander wasmiddel. Wasgoed heeft grij- ze vlekken. Veroorzaakt door vetten zoals oli- ën, crèmes of zalfjes. Behandel het wasgoed vooraf met een speciaal reinigings- middel.NL 9-Probleemoplossen

9.4 In het geval van een stroompanne

Het huidige programma en de instelling worden opge- slagen. Als de stroom hersteld is, kunt u de bewerking hervatten. In het geval van een stroompanne als de machine inge

schakeld is, wordt het openen van de deur mechanisch

geblokkeerd. Als er wasgoed moet worden verwijderd, mag het water niet zichtbaar zijn door de glazen deur. - Gevaar van brandwonden! Laat het waterniveau zakken in overeenstemming met stap 1 tot 6 van hoofdstuk ZORG EN REINI- GING (POMPFILTER). Trek aan de hendel (A) onder de onderhoudsklep (Afb. 9-1) tot de deur ontgrendeld is met een zach- te klik. Bevestig alle onderdelen en sluit de onderhouds

10.1. Voorbereiding Verwijder het apparaat uit de verpakking. Verwijder al het verpakkingsmateriaal, inclusief de polystyreen basis, houd ze buiten het bereik van kinde

ren. Wanneer u de verpakking opent, kunnen waterdruppels zicht- baar zijn op de plastic zak en het kijkvenster. Dit normale fenomeen is het resultaat van watertests in de f abriek.

e transportbouten zijn ontworpen om trillingsdem- pende onderdelen in het apparaat te klemmen tijdens het transport om interne schade te voorkomen.

1. Verwijder het deksel achteraan (Afb. 10-1).

2. Verwijder alle 4 bouten op de achterzijde en ver-

wijder de plastic tussenringen (A) van de binnen- zijde van de machine (Afb. 10-2). Opmerking: Weggooien van de verpakking Houd alle verpakking buiten het bereik van kinderen en gooi ze weg op een milieuvrien- delijke wijze. 10-2

10-1NL 10-Installatie

aat uitlijnen Pas alle voetjes aan (Afb. 10-5) om een volledige hori- zontale positie te bereiken. Dit herleidt de trillingen en dus het lawaai tot een minimum tijdens het gebruik. Dit vermindert ook de slijtage. We raden aan een waterpas te gebruiken voor de bijstelling. De vloer moet zo sta- biel en vlak mogelijk zijn.

1. Schroef de borgmoer (1) los met een sleutel.

2. Pas de hoogte aan door te draaien aan de voetjes

3. Draai de borgmoer (1) aan tegen de behuizing.

3. Breng het deksel achteraan opnieuw aan door het

in de beide openingen te voeren, met de convexe zijde naar buiten (Afb. 10-3).

4. Vul de resterende openingen met afdichtpluggen

(Afb. 10-4). 10-3 10-4 Opmerking: Bewaren op een veilige locatie Houd de transportbouten op een veilige plaats voor later gebruik. Als het apparaat moet worden verplaatst, moet u eerst de bouten opnieuw monteren.

10.3 Het apparaat verplaatsen

Als de machine naar een verre locatie moet worden verplaatst, moet u de transportbou- ten opnieuw aanbrengen die u hebt verwijderd voor de installatie om schade te vermijden:

1. Verwijder de afdichtpluggen.

2. Verwijder het deksel achteraan

3. Breng de plastic tussenringen en de transportbouten aan.

4. Draai de bouten aan met een sleutel.

5. Breng het deksel achteraan opnieuw aan.10-Installatie

De afvoerslang moet ondergedompeld zijn in water en ze moet beveiligd worden en lekvrij zijn. Als de afvoerslang op de vloer wordt geplaatst of als de leiding op minder dan 80 cm hoog wordt aangebracht, zal de wasmachine doorlopend blijven draineren terwijl ze word opgevuld (zelf-overheveling). Afvoe

rslang mag niet worden verlengd. Indien noodzakelijk neemt u contact op met de dienst na verkoop.

10.5.3 Afvoerslang naar wastafel aansluiting

De verbinding moet boven de sifon Een tapkraanverbinding wordt gewoonlijk afge- sloten met een dop (A). Deze moet worden ver- wijderd om defecten te voorkomen (Afb. 10-8). Beveilig de afvoerslang met een klem. 10-8 De volgende verbindingen zijn mogelijk:

10.5.1 Afvoerslang naar wastafel

Hang de afvoerslang met de U-steun over de rand van een voldoende grootte wastafel (Afb. 10-6). Bescherm de U-steun voldoende tegen slippen.

10.5.2 Afvoerslang naar afvalwaterverbinding

De interne diameter van de standpijp met venti- latieopening moet minimum 40 mm zijn. Plaats de afvoerslang ca. 80 mm in de afvalwater- leiding. Bevestig de U-steun en beveilig hem (Afb. 10-7).

10.5 Draineerwater verbinding

Bevestig de waterafvoerslang correct op de leidingen. De slang moet een punt bereiken tussen 80 en 100 cm boven de onderste lijn van het apparaat! Indien mogelijk, moet u de afvoerslang altijd bevestigd houden met de klep op de achterzijde van het apparaat. WAARSCHUWING! Gebruik enkel het geleverde slangenset voor de aansluiting. U mag nooit oude slangensets opnieuw gebruiken! Uitsluitend aansluiten op een toevoer van koud water. U moet controleren of het water zuiver en helder is voor u de verbinding tot stand brengt. 10-6 10-7NL 10-Installatie

Voor elke aansluiting moet u

controleren of: het elektrisch net, stopcontact en de zekeringen overeenstemmen met de informatie op het naam- plaatje. het stopcontact

geaard is en er geen multi-stekker of verlengsnoer wordt gebruikt. de s

tekker en het stopcontact overeenstemmen. Enkel UK: De

UK stekker voldoet aan de BS1363A norm. Voer de stekker in het stopcontact (Afb. 10-11). WAARSCHUWING! Zorg er altijd voor dat alle verbindingen (voeding, afvoer- en zoetwaterslag) stevig zijn aangebracht en dat ze droog zijn en geen lekken vertonen! Zorg ervoor dat deze onderdelen nooit worden samengedrukt, verwrongen of gebogen Als het netsnoer beschadigd is, moet het worden vervangen door de onderhouds- agent (zie garantiekaart) om elk risico uit te sluiten. . Opmerking: Hygiëne Na elke installatie of als het apparaat gedurende lange perioden niet wordt gebruikt, voor het eerste gebruik en voor regelmatige onderhoudswerken kunt u het programma HYGIËNISCH gebruiken zonder lading en met een kleine hoeveelheid wasmiddel in het wasmiddel compartiment (2) of met speciale machinereiniger om mogelijke corrumpe- rende resten te verwijderen. 10-11

10.6 Zoetwater verbinding

Zorg ervoor dat de pakkingen ingevoegd zijn.

1. Verbind de waterinlaatslang met het gehoekte

uiteinde op het apparaat (Afb. 10-9). Schroef de schroeven vast met de hand.

2. Het andere uiteinde wordt verbonden op een

waterkraan met een 3/4" draad (Afb. 10-10). Opmerking: Aqua-stop-systeem: Sommige modellen zijn uitgerust met een aqua-stop inlaatslang (B). het aqua-stop systeem beschermt tegen waterschade door de watertoevoer automatisch af te slui- ten als de slang lekken vertoont. Dit wordt aangegeven met een rode markering (C). De slang moet worden vervangen. 10-10 10-911-Technische gegevens

Energieverbruik van standaard katoenprogram- ma 60 °C, volledige lading (kWu/cyclus)

Energieverbruik van standaard katoenprogram- ma 60 °C, gedeeltelijke lading (kWu/cyclus)

Energieverbruik van standaard katoenprogram- ma 40 °C, gedeeltelij

Gewogen stroomverbruik op de uitgeschakeld modus (W)

Gewogen stroomverbruik

op de ingeschakeld gelaten modus (W)

Waterverbruik per jaar (AW

Katoen+ + 40°C +max. zwieren Programmaduur van katoen 60°C volledige lading (min)

Programmaduur van katoen 60°C gedeeltelijke lading (min)

Programmaduur van katoen 40°C gedeeltelijke lading (min)

Duur van de ingescha

niet van toepassing Lucht geluidssignaal (wassen/zwieren) in dB(A) re 1pW

53/73 Type vrijstaand

1) Op basis van 220 standaard wascycli voor katoenprogramma's aan 60°C en 40°C met een volle

of een gedeeltelijke ladingen het verbruik van de lage-stroom modi. Het reële energieverbruik hangt af hoe het apparaat wordt gebruikt.

2) Op basis van 220 standaard wascycli voor katoenprogramma's aan 60 °C en 40 °C met een volle

of een gedeeltelijke lading. Het reële waterverbruik hangt af hoe het apparaat wordt gebruikt .NL 11-Technische gegevens

11.2 Bijkomende technische gegevens

11.3 Normen en richtlijnen

Dit product stemt overeen met de vereisten van alle toepasselijke EU-richtlijnen met de overeenstemmende geharmoniseerde normen die gelden voor de CE-markering.

4) Op basis van het standaard 60 °C katoenprogramma met een volle lading en het standaard 40 °C katoenprogramma met een gedeeltelijke lading

ma's met betrekking tot de combinatie van energie- en waterverbruik 6) Als er een stroom beheersysteem aanwezig is.7) Op basis van het standaard 60°C katoenprogramma met een volle lading.12-Klantendienst

We raden onze Haier klantendienst aan en het gebruik van originele reserveonderdelen. Als u een probleem ondervindt met uw apparaat moet u eerst de sectie PROBLEEMOPLOSSEN controleren. Als u daar geen oplossing vindt, kunt u contact opnemen met uw lokale verdeler of de Onderhoud & Ondersteuning zone op www.haier.com waar u telefoonnummers en VGV kunt vinden en waar uw service claim kunt activeren. Wanneer u contact opneemt met onze service moet u de volgende informatie bij de hand hebben. De informatie staat vermeld op het naamplaatje. Model ____________________ Serienr. _____________________ Controleer ook het garantiekaartje dat wordt geleverd met het product met betrekking

tot de garantie. Voor algemene zakelijke vragen vindt u hieronder onze adressen in Europa:

*Voor meer informatie verwijzen wij u naar www.haier.com 32NL 12-Klantendienst 330020508374K
