GEBRUIKSAANWIJZING Metro MAC

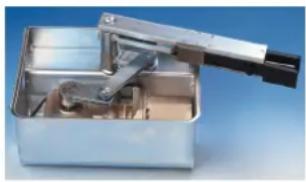

De MAC METRO is een ondergrondse elektromechanische draaihekopener. Ze is geschikt voor automatisatie van hekken met vleugels tot 3m breed. De motor blokeert het hek zowel in open als gesloten positie.

Een volledig system bestaatuit:

motor per vleugel	MAC METRO
huizing per vleugel	MAC METRO BOX of MAC METRO BOX INOX
Noodontgrendelings-arm per vleugel	MAC P 0045 (openingshoek 110°) MAC P 0046 (openingshoek 140°)
sturing	MAC A 402 (voor twee vleugels) MAC A 401 (voor een vleugel)
afstandsbediening	MAC RX 30 (inplugbare ontvanger) MAC RC 1 (zender 1 kanaal)
pulsgevers	MAC PB 1 LUX (drukknop binnen) MAC KEY 1/2 (sleutelcontact) MAC CODY of MAC KC 1 (codeklavier) RK 600 (badgelezer)
veiligheidstoebehoren	MAC F 30 SE (fotocellen) MAC C 30 (paaltje voor F 30 SE)

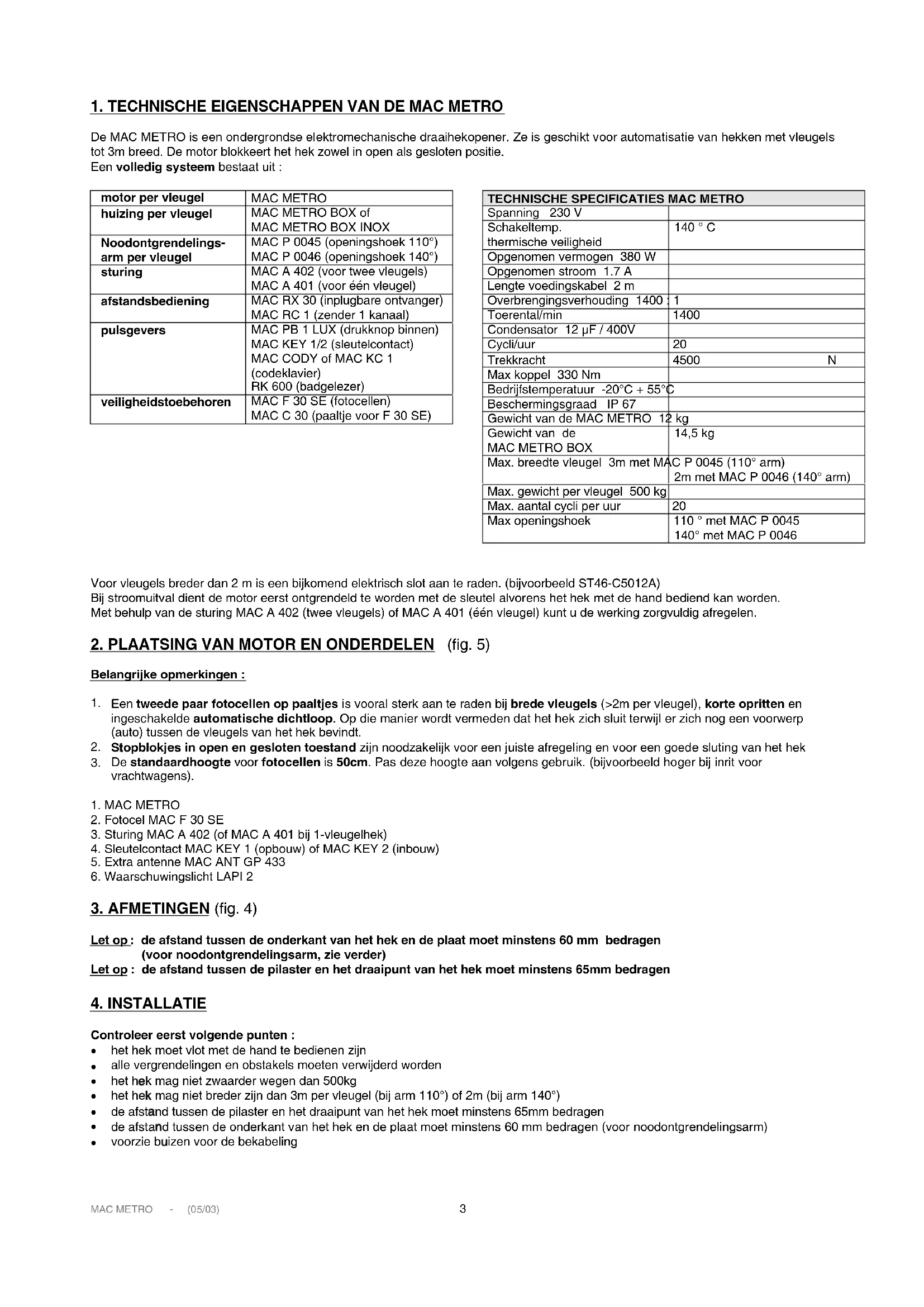

TECHNISCHE SPECIFICATIES MAC METRO
Spanning 230 V
Schakeltemp. thermische verilgheit	140 °C
Opgenomen vermogen 380 W
Opgenomen stroom 1.7 A
Lente voedingskabel 2 m
Overbrengingsverhouding 1400	1
Toerental/min	1400
Condensator 12 μF / 400V
Cycli/uur	20
Trekkracht	4500 N
Max koppel 330 Nm
Bedrijftemperatuur -20°C + 55°C
Beschermingsgraad IP 67
Gewicht van de MAC METRO 12 kg
Gewicht van de MAC METRO BOX	14,5 kg
Max. bredte vleugel 3m met MAC P 0045 (110° arm)
2m met MAC P 0046 (140° arm)
Max. gewicht per vleugel 500 kg
Max. aantal cycli per uu r	20
Max openingshoek	110 °met MAC P 0045
	140° met MAC P 0046

Voor vleugels breder dan 2m is een bijkomend elektrisch slot aan te raden. (bijvoorbeeld ST46-C5012A)

Bij stroomuiitval dient de motor eerst ontrendeld te worden met de sleutel alvorens het hek met de hand bediend kan worden.

Met behulp van de sturing MAC A 402 (twee vleugels) of MAC A 401 (een vleugel) kut u de werking zorgvuldig afregelen.

2. PLAATSING VAN MOTOR EN ONDERDELEN (fig. 5)

Belangrijke opmerkingen :

1. Een tweede paar fotocellen op paaltjes is vooral sterk aan te raden bij brede vleugels (>2m per vleugel), korte opritten en ingeschakelde automatische dichtloop. Op die manier wordt vermeden dat het hek zich sluit verwijl er zich nog een voorwerp (auto) tussen de vleugels van het hek bevindt.
2. Stopblokjes in open en gesloten toestand zijnoodzakelijk voor een juiste afregeling en voor een goede sluting van het hek
3. De standardhoogte voor fotocellen is 50cm. Pas deze hoogte aan volgens gebruik. (bijvoorbeeld hoger bij inrit voor vrachtwagens).

1.MAC METRO
2. Fotocel MAC F 30 SE
3. Sturing MAC A 402 (of MAC A 401 bij 1-vleugelhek)
4. Sleutelcontact MAC KEY 1 (opbouw) of MAC KEY 2 (inbouw)
5. Extra antenna MAC ANT GP 433
6. Waarschuwingslicht LAPI 2

3.AFMETINGEN (fig.4)

Let op: de afstand tussen de onderkant van het hek en deplaat要去 minstens 60mm bedragen (voor noodontgrendelingsarm, zie verder)

Let op : de afstand tussen de pilaster en het draaipunt van het hek moet minstens 65mm bedragen

4. INSTALLATIE

Controleer eerst volgende punten :

• het hek moet vlot met de hand te bedieren zijn
• alle vergrendelingen en obstakels moeten verwijderd worden
• het hek mag Niet zwaarder wegen dan 500kg
• het hek mag Niet breder zichn dan 3m per vleugel (bij arm 110^ ) of 2m (bij arm 140^ )
• de afstand:tussen de pilaster en het draaipunt van het hek moet minstens 65mm bedragen
• de afstand tussen de onderkant van het hek en deplaat要去 minstens 60mm bedragen (voor noodontgrendelingsarm)
• voorzie buizen voor de bekabeling

VOORBEREIDING VAN DE INSTALLATIE

1. Maak een beugel op maat dieClient als beslag.
2. Maak een put naast de pilaar volgens de afmetingen vermeld op de tekening.
3. Plaats met behulp van een waterpas de inbouwbehuzing. Respecteer de onderstaande afmetingen. Gebruik een schietlood om het rotatiepunt met de scharnieras van het hek uit te lijnen.
4. De motor is waterdicht. Voorzie echter een afvoeruis aan de dichtstbijzijnde riolering om te vermijden dat water in de kist blijft staan. Voorzie ook een PVC buis met een diameter van 35mm waar een elektrische kabel met 4 geleiders in loopt.
5. Voorzie stopblokjes in open en gesloten toestand waartegen het hek zich kan opspannen.

Het is ook möglichk aanslagen in te bouwen in de huizing van de MAC METRO. (optie)

De MAC P0047 en de MAC P0048 waar optionele mechanische aanslagen voor inbouw in de MAC METRO BOX.

Deze regelbare beugels bieden de ideale oplossing wanner er op de poortvleugels geen aanslagen können geplaatst worden of

wonneer poortaanslagen nicht gewenst zich. Beide kūnen met behulp van de Voorziene bouten eenvoudig in de MAC METRO BOX geschroefd worden.

Er zich twee aanslagen :

MAC P0048: inbouw eindaanslag 'dicht'
MAC P0047: inbouw eindaanslag 'open'.

1. Stort beton rond de huizing en wacht tot het hard is.

AFWERKING VAN DE INSTALLATIE

1. Controller of het beton rond de huizing volledig hard is.
2. Assembleer de hendels op de noodontgrendelingsarm.
3. Plaats de MAC METRO in de huizing. Maak hem vast met de bijgeleverde schroeven.
4. Bevestig de beugel aan het hek. Bepaal de bevestigingsplaats op de arm.
5. Las de beugel aan de nooodontgrendelingsarm.
6. Plaats de noodontgrendelingsarm op de motor

De afstand tussen de onderkant van het hek en de huizing moet minimum 60 mm bedragen.

Er zich twee versies van de noodontgrendelingsarm

• MAC P 0045 : rechte arm voor openingshoek 110^

• MAC P 0046: gebogen arm voor openingshoek 140^

• Plaats het deksel op de motor en schroef het vast.

• Ontgrendel het hek en test de nooodbediening
• Vergrendel de MAC METRO opniew met de sleutel en verbind ze met de sturing.

Let op : De voedingskabels van 230V mogen nicht geplaatst worden in bezifde buizen waar de kabels inzitten voor de sturingspulsen. (lage spanning) Bij een hek met twee vleugels worden beside METRO's verbonden met de MAC A 402 sturing. Bij een eenvleugelig hek, verbindt u de METRO met de MAC A 401 sturing Test de automatische werkung met de testdrukknop op de sturing vooraleer u de toebehoren aansluit. Regel de kracht zorgvuldig af (Menu 2 en 3) en looptijd (Menu 5 en 6). De kracht te hoog instellen kan gaavariijk zichoor voor de bruiikers. Bij een te lage krachtinstelling heb t de motor onvoldende kracht om het hek te openen.(zie handleiding sturing voor verdere details)

1. Sluit de overige toebehoren (fotocellen, sleutelcontact, afstandbediening, codeklavier,...) aan.

5. ONTGRENDELING VAN DE MOTOR (fig. 10-11)

6. ELEKTRISCHE AANSLUITINGEN (fig. 5)

7.PROBLEMEN EN OLOSSINGEN

Tips :

1. Koppel best eerst alle toebehoren los en doe de test met de testdrukknop op de sturing.
2. Ontrendel de motor met de sleutel en plaats het hek halverwege. Vergrendel de motor opnieuw om de bewegingsrichting van het hek te controleren.
3. Bepaalde foute bewegingen worden veroorzaakt door de instellenen van de MAC A 402 sturing. Zie de MAC A 402 handleiding om deze fouten op te loseen.
4. Controller op de sturing dat alle nicht-gebruike NC-contacten overbrugd zijn. De voorgemonteerde koperen beueltjes op de NC-contacten dieren weggenomen te worden als er toebehoren op dit contact worden aangesloten.

PROBLEEM	MOGELIJKE	OORZAAKMOGELIJKE OPLOSSING
Het hek opent probleemloos, maar gaat Niet meer zich.	NC relais van de fotocel is geschakeld	de straal van de fotocel is onderbroken of de fotocel is defect
Het hek opent probleemloos, maar stootijdens het zichgaan.	De krachtinstelling is teklein	Verhoog de kracht met menu 2 en 3 van de MAC A 402 sturing.
Het hek komt nicht in beweging	Er zit een obstakel in de wegStroomuitvalEén van de 3 zekeringen van de MAC A 402 is verbrandOnderbreking stroomkabel motor (E1 of	Controller of u het hek vlot met de hand kunt bedieren door motor te ontgrendelen met de sleutel Controller de spanningVervang de zekering (als de zekering dan
	E2 foulmelding op MAC A 402 sturing)Sturingskast defectMotor defect	opnieuw verbrandt ligt de oorzaak elders)Controller de bekabeling:tussen motor ensturingController de sturingVervang de motor
Het hek opent vanzelf	er zich valse pulsen	Controller de pulsgevers (drukknop,sleutelcontact, ...aangesloten op uitgang 25-26 en/of 26-27 van de MAC A 402 sturing)op hun goede werkung en verbindingen.
Het hek opent nicht met de zender	De batterij van de zender is leegDe codes van zender en ontvanger zijnverschillend	Vervang de batterijLeer de zender opnieuw in de ontvanger
De zender werkkt enkel vlakbij deontvanger en/of op bepaalde tijdstippen Niet.	De freiagentie van de zender worden gestoord door andere tostellellen (babyfoon, draadloze boxen,...)De ontvanger zit in een metalen kast	Controller met een storingsmeter / schakelde storende tostellellen uit / probeer eenafstandbediening op een andere frequentaPlaats een bijkomende antenne
De fotocel werkkt nicht	Het hek reageert nicht tijdens het sluitenals de fotocel onderbroken worden	Controller of de fotocel aangesloten is opuitgang 31-32 van de MAC A 402Controller of de overbrugging van deuitgang 31-32 weggenomen isController de instelling van de fotocel馔 C, 02), als het probleem zich nogvoordoot bij deze instelling, verwissel dande polen van de motor
	Het hek gaat tijdens het openen terugdicht als de fotocel onderbroken worden

8. ONDERHOUD

Elke 6 maanden :

Voer enkele bewegingen uit en controller de opspanning van het hek gegen de aanslagen.
- Controller de werking van de noodontgrendeling
- Controller de krachtinstelling en regel die zonodig bij.
- Reinigen en invetten van de armen en de rotatieasvan de motor
- Reinigen en invetten van de scharmieren van het hekken
- Controller de goede staat van de elektrische verbindingen
- Controller de aanspanning vande bevestigingschroeven van de motor.
- Reinig de fotocellen, controller hun vasthechting en werkinq.
- Controller de goede werkung van alle overige verilgheidstoebehoren.

9. EC VERKLARING VAN OVEREENSTEMMING MET MACHINERICHTLIJN (DIRECTIVE 89/392 EEC, APPENDIX II, PART B)

Fabrikant GENIUS s.r.l.

Adres Via Padre Elzi, 32

24050 - Grassobbio BERGAMO - ITALIE

Verklaart hierbij :

dat de automatische ondergrondse draaihekopener METRO

is bedoeld om ingebouwd te worden in een machine, of om met andere onderdelen tot een machine te worden samengesteld, in overeenstemming met de voorwaarden van de Machine Richtlijn 89/392/EEC en de amendementen 91/368/EEC, 93/44/EEC en 93/68/EEC.
- in overeenstemming is met de veiligheidsvereisten van de volgende CE-richtlijnen: Elektro Magnetische-Compatibleitetsrichtlijn 89/336/EEC en de amendmenten 92/31/EEC en 93/68/EEC. Laagspanningsrichtlijn 73/23/EEC en amendment 93/68/EEC.

en verklaart verder dat de automaat Niet mag in werkig gezet worden alvorens de machine waarin hij opgenomen worden, of de machine waarvan hij een deel uitmaakt, geidentificerd is en verklaard is in overeenstemming te zich met de voorwaarden van de richtlijn 89/392/EEC en de amendementen.

Algemene veiligheidsinstructies.

Deze instructies een essentieel onderdeel van het produit en dieren afgegeven te worden aan de gebruiker.

Gelieve deze instructies zorgvuldig door te nemen want zij bevatten belangrijke instructies betreffende de veiligheid voor de installmentie, het gebruik en het onderhoud van dit systeem. Het is onontbeerlijk om deze instructies te bewaren en deze door te geben aan alle andere möglichke gebruikers van het systeem. Deze motor mag enkel en alleen gebruikt worden waarvoor hij ontworpen is. Elk ander gebruik worden aanzien als oneigenlijk en bijgevolg gevaarlijk. De machinebouwer kan nicht verantwoordelijk gesteld worden voor eventuele schadeverooraakt door ongeschikt, verkeerd of onverstandig gebruik.

Vermijd elke handeling in de nabijheid van scharnieren of bewegende mechanische onderdelen. Begeef u Niet in het onmiddelijk bewegingsveld van de automatische deur of poort wanner deze in beweging is. Het tegenhouden van de bewegende automatische deur of poort kan een bron van gevaar zich.

Laat kinderen nooit spelen in het bewegingsveld van de geautomatisderde deuren of poorten.

Bewaar alle afstandsbedieningen of andere bedieningstoestellen buren het bereik van kinderen, om elke onverwachtte bediening te voorkomen. Ingeval van panne of slechte werking van de poort dient de stroom te worden onderbroken, en dient u zich te wenden tot een erkende installeratur, alle verantwoordelijkheid wordt afgewezen wannier zou blijken dat er eigenhandige reparatives uitgevoerd werden. Het net opvolgen van deze instructies kan gevaar met zich meebrengen. Alle tussenkomsten voor reiniging, onderhoud of herstellung dienen uitgevoerd te worden door geschoold personeel. Alle mogelijkke documenten betreffende deze tussenkomsten dienen ter beschikkng gesteld te worden van de gebruiker. Om de goede werking van het systeme te waarborgen is het onontbeerlijk deze instructies aandachtig te lezen en het periodiek onderhoud van de automatisatie te latent uitvoeren door een erkende installeur.

Wij raden u aan om dit periodiek onderhoud zeker te latent uitvoeren op alle veiligheidsvoorzieningen, teneinde de goede werkig te verzekeren.

ontgrendelen manuele bediening	vergrendelen automatische bediening
1. Open het zwarte dekkapje met behulp van de sleutel. 2. Neem de zeskantsleutel uit het dekkapje 3. Stop de zeskantsleutel in de opening en draai maar links. 4. Het hek is nu manuele bedienaar	1. Stop de zeskantsleutel terug in de opening 2. Draai de sleutel terug maar rechts 3. Plaats het dekkapje terug en sluit het af 4. Het hek kan nu opnieuw automatisch bediend worden.
