GEBRUIKSAANWIJZING Delmara 125 Sline QLIMA

4.1 Minimale eisen waaraan de schoorsteen moet voldoen

Alle afbeeldingen waarnaar in deze handleiding verwezen wordt, bevinden zich achterin de handleiding

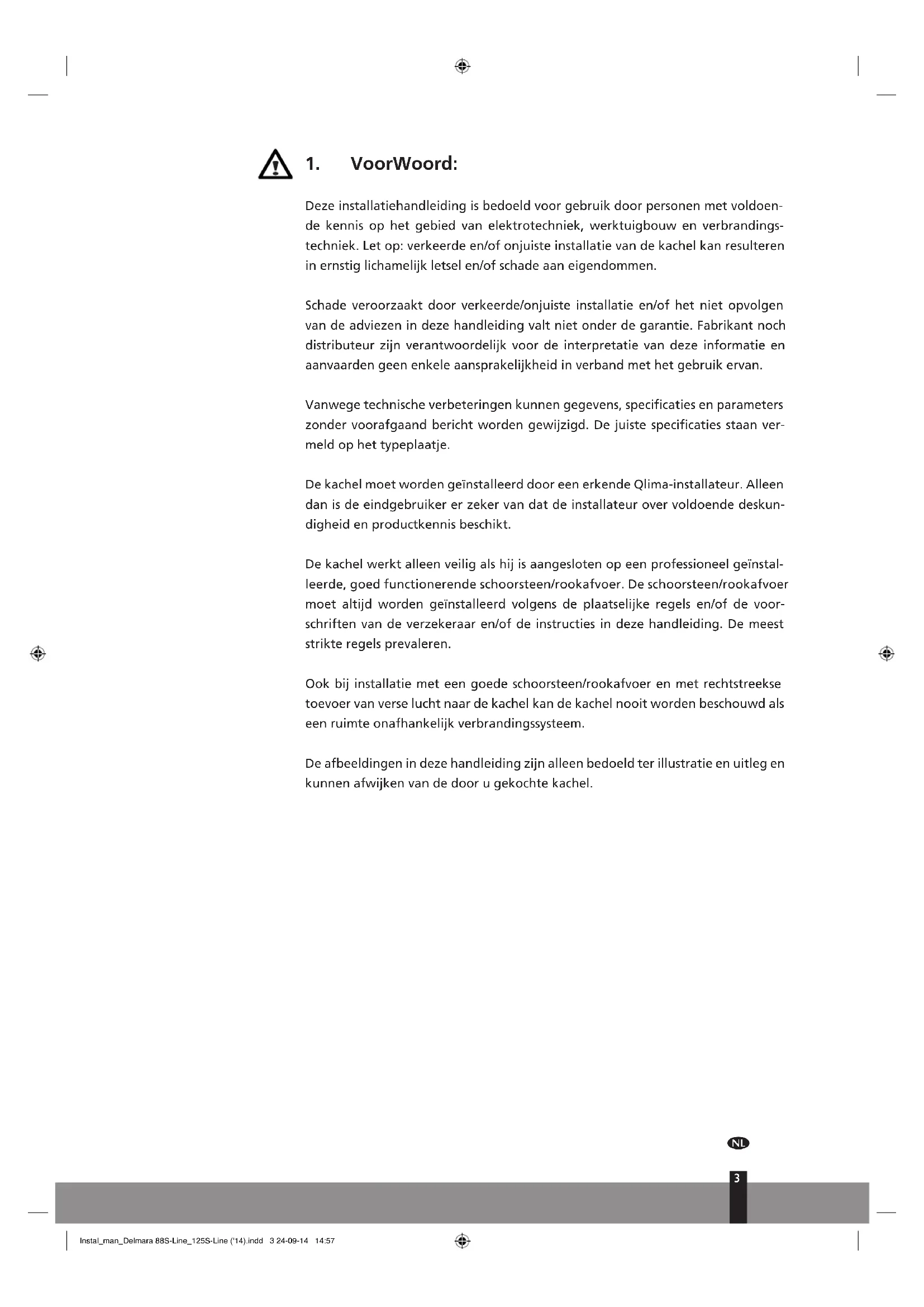

Deze installatiehandleiding is bedoeld voor gebruik door personen met voldoen- de kennis op het gebied van elektrotechniek, werktuigbouw en verbrandings- techniek. Let op: verkeerde en/of onjuiste installatie van de kachel kan resulteren in ernstig lichamelijk letsel en/of schade aan eigendommen. Schade veroorzaakt door verkeerde/onjuiste installatie en/of het niet opvolgen van de adviezen in deze handleiding valt niet onder de garantie. Fabrikant noch distributeur zijn verantwoordelijk voor de interpretatie van deze informatie en aanvaarden geen enkele aansprakelijkheid in verband met het gebruik ervan. Vanwege technische verbeteringen kunnen gegevens, specificaties en parameters zonder voorafgaand bericht worden gewijzigd. De juiste specificaties staan ver- meld op het typeplaatje. De kachel moet worden geïnstalleerd door een erkende Qlima-installateur. Alleen dan is de eindgebruiker er zeker van dat de installateur over voldoende deskun- digheid en productkennis beschikt. De kachel werkt alleen veilig als hij is aangesloten op een professioneel geïnstal- leerde, goed functionerende schoorsteen/rookafvoer. De schoorsteen/rookafvoer moet altijd worden geïnstalleerd volgens de plaatselijke regels en/of de voor- schriften van de verzekeraar en/of de instructies in deze handleiding. De meest strikte regels prevaleren. Ook bij installatie met een goede schoorsteen/rookafvoer en met rechtstreekse toevoer van verse lucht naar de kachel kan de kachel nooit worden beschouwd als een ruimte onafhankelijk verbrandingssysteem. De afbeeldingen in deze handleiding zijn alleen bedoeld ter illustratie en uitleg en kunnen afwijken van de door u gekochte kachel.

2. Veiligheidsaanwijzigingen:

LET OP! Alle afbeeldingen in deze handleiding en op de verpakking zijn alleen bedoeld als toelichting en indicatie en kunnen enigszins afwijken van het apparaat dat u heeft gekocht. Alleen de werkelijke vorm is belangrijk. Het niet opvolgen van de in deze handleiding gegeven eisen zou kunnen leiden tot gevaarlijke situaties en leidt ertoe dat de garantie vervalt. Installeer dit apparaat alleen als het voldoet aan de plaatselijke/landelijke wetge- ving, verordeningen en normen. Deze kachel is bedoeld voor het verwarmen van ruimten in woningen en is alleen geschikt voor gebruik binnenshuis in woonka- mers, keukens en garages op droge plaatsen in normale huishoudelijke situaties. Installeer de kachel niet in slaap- of badkamers. De correcte installatie van deze kachel is uiterst belangrijk voor het juist functi- oneren van het product en voor uw persoonlijke veiligheid. Daarom gelden de volgende aanwijzingen:

• DezekachelmoetwordengeïnstalleerddooreendoorQlimageautoriseer- de verwarmings- of installatiemonteur, anders is de garantie niet van kracht. Als de in deze handleiding verstrekte gebruiksaanwijzingen afwijken van de plaatselijke en/of regionale wetgeving, moet de strengste voorwaarde worden toegepast. De fabrikant en distributeur wijzen uitdrukkelijk alle verantwoordelijkheid van de hand in geval de installatie niet voldoet aan de lokale wet- en regelgeving en/of in geval van onjuiste beluchting en ven- tilatie en/of een foutief gebruik.

• Dekachelmagalleenwordengeïnstalleerdineenvertrekwaarvandelo- catie, de bouwconstructie en het gebruik het veilige gebruik van de kachel niet belemmeren. Neem bij problemen met uw kachel of als u deze handleiding moeilijk kunt lezen of niet (helemaal) begrijpt altijd direct contact op met uw dealer of installateur.

• Voorhetverbrandenvanpelletsiszuurstof,enduslucht,vereist. Zorg ervoor dat de leiding voor de verbrandingslucht te allen tijde verse lucht van buiten aan kan zuigen.

• Dekluchtinlatenen-uitlatennooitafencontroleerregelmatigofdelucht- inlaat vrij is van vervuiling.

• Vervoerdekachelmetdejuisteapparatuur.Alsnietdejuisteapparatuur wordt gebruikt, kan dit leiden tot persoonlijk letsel en/of schade aan de kachel.

• Plaatsgeenbrandbarevoorwerpenen/ofmaterialenbinnen200mmvande zijkanten en 200 mm van de achterzijde van de kachel of binnen 800 mm van de voorkant van de kachel.

• Dekachelisontworpenvoorvrijstaandeinstallatieenisnietgeschiktvoor inbouw. Houd een vrije afstand van 200 mm tussen de muren en de zij-/ach- terkanten van de kachel aan.

• Tijdens gebruik kan de kachel aan de buitenkant erg heet worden. Laat NOOIT kinderen zonder toezicht bij de kachel achter. Houd toezicht op kin- deren om te voorkomen dat ze met de kachel spelen.

• Dezekachelisnietbestemdvoorgebruikdoorpersonen(waaronderbegre- pen kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens, of met onvoldoende ervaring en kennis, tenzij zij onder toezicht staan van of aanwijzingen met betrekking tot het gebruik van het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid. Laat de hierboven genoemde personen ook nooit zonder toezicht bij de verpak- king. Er bestaat verstikkingsgevaar door het verpakkingsmateriaal.

• Tijdensgebruikkandekachelaandebuitenkantergheetworden.Gebruik geschikte, hittebestendige persoonlijke beschermingen zoals hittebesten- dige handschoenen bij het bedienen van de kachel.

• Gebruiktijdenshetinstalleren enbij hetonderhoud vande kachelaltijd de nodige persoonlijke beschermingsmiddelen, zoals veiligheidsbril, hand- schoenen enz.

• Weesvoorzichtigwanneerudekacheltrechter(bij)vultmetpelletswanneer de kachel (nog) heet is. Zorg ervoor dat de zak met pellets geen vuur kan vatten.

• Pasopmetbrandbarekleding;dezekaninbrandvliegenalsutedichtbij het vuur in de kachel komt.

• Werknietmetbrandbareoplosmiddelenindezelfderuimtewaardekachel brandt. Voorkom risico’s; verwijder brandbare oplosmiddelen en andere brandbare materialen uit het vertrek.

• Dekacheliszwaar;laatdesterktevandevloerdooreengeautoriseerdex- pert controleren.

• Gebruikenkeldrogehoutenpelletsvaneengoedekwaliteitzonderresten vanlijm,harsofadditieven.Diameter6mm.maximumlengte30mm.

• Gebruik geenandere brandstof dan devermelde houten pellets. Andere brandstoffen zoals bijvoorbeeld - houten werkafval met lijm en/of solven- ten, - afvalhout in het algemeen, - karton, - vloeibare brandstof, - alcohol, -petroleum, - benzine, -afvalmateriaal of vuilnis, enz. zijn verboden.

• Slecht,nat,geïmpregneerdofgeverfdebrandstofleidttotdevormingvan condens en/of roet in de schoorsteen of in de kachel. Dit leidt tot vermin- derde prestaties en mogelijk gevaarlijke situaties.

• Laatdeschoorsteenregelmatigschoonmakenenvegenvolgensdelokale wet- en regelgeving en/of zoals voorgeschreven door uw verzekering. Bij ontbreken van lokale wet- en regelgeving en/of een voorschrift van de ver- zekering: laat tenminste tweemaal per jaar (de eerste keer aan het begin van het stookseizoen) uw totale kachelsysteem -inclusief schoorsteen- door een geautoriseerd specialist nakijken en onderhouden. Bij intensief gebruik van de kachel moet het hele systeem, inclusief schoorsteen, vaker worden schoongemaakt.

• Gebruikdekachelnietalsbarbecue. Sluit slechts één kachel aan per rookkanaal. Het aansluiten van meerdere kachels op hetzelfde rookkanaal kan leiden tot gevaarlijke situaties.

Instal_man_Delmara 88S-Line_125S-Line ('14).indd 5 24-09-14 14:576 Voor deze kachel is ook een elektrische voeding nodig. Lees de onderstaande waarschuwingen en opmerkingen goed door:

• Gebruikgeenbeschadigdevoedingskabel.

• Eenbeschadigdestroomkabelmagalleenwordenvervangendoordeleve- rancier of door een bevoegde persoon of een bevoegd servicepunt.

• Klemdekabelnietvastenbuighemniet.

• Zorgervoordatdevoedingskabelgeenhetedelenvandekachelraakt.

• SluithetapparaatNOOITmetbehulpvaneenverlengkabelaan.Alsergeen geschikt, geaard stopcontact beschikbaar is, dient u er een te laten instal- leren door een erkende elektricien.

• Controleerdenetspanning.Ditapparaatisuitsluitendgeschiktvoorgeaar- de stopcontacten - Aansluitspanning 230 Volt/ ~50 Hz. Het apparaat MOET altijd een geaarde aansluiting hebben. Als de voeding niet geaard is, mag u het apparaat absoluut NIET aansluiten.

• Destekkermoetaltijdgemakkelijkbereikbaarzijnalshetapparaatisaan- gesloten.

• Plaatshetapparaatnietdirectondereenwandcontactdoos. Controleer alvorens het apparaat aan te sluiten of:

• Deaansluitspanningovereenkomtmetdewaardeophettypeplaatje.

• Hetstopcontactendevoedinggeschiktzijnvoorhetapparaat.

Laatdeelektrischeinstallatiedooreenerkendeexpertcontrolerenalsu niet zeker weet of alles in orde is.

• Dekluchtinlatenen-uitlatennooitaf.

• Steekgeenvoorwerpenindeopeningenvanhetapparaat.

• Laathetapparaatnooitincontactkomenmetwater.Sproeinooitwater over het apparaat en dompel het niet in water onder, anders kan er kortslui- ting ontstaan.

• Trek de stekker altijd uit het stopcontact voordat u het apparaat gaat schoonmaken of voordat u het apparaat of een onderdeel van het apparaat gaat vervangen.

• Trekaltijddestekkeruithetstopcontactalvorensonderhoudteplegenaan de kachel.

• Trekdestekkeraltijduithetstopcontactalshetapparaatnietingebruikis.

• Wijzigingenaanbrengenaanhetapparaatisniettoegestaan.Hierdoorkun- nen levensgevaarlijke situaties ontstaan. Tevens vervalt hierdoor de garan- tie.

• Bergdeinstallatie-endegebruikshandleidinggoedop.

• Handelinnoodgevallenaltijdvolgensdeaanwijzingenvandebrandweer.

3. Plaatsen Van de ruimte-temPeratuursensor

De ruimtetemperatuursensor bevindt zich aan de achterzijde van de kachel. Rol de kabel van de sensor zover af dat het uiteinde van de sensor zich 10 cm van de vloer bevindt (zie afbeelding 1). Zorg ervoor dat de sensor niet tegen de warme delen van de kachel aankomt.

4. minimale eisen aan het rookkanaal / schoorsteen

De schoorsteen / het rookkanaal is een zeer belangrijk onderdeel van de installatie. In dit hoofdstuk word gesproken over de minimale eisen waaraan het rookkanaal / schoorsteen van de pellet kachel moet voldoen om een goede werking van de kachel te waarborgen.

Plaatselijke / nationale regels, voorschriften, verordeningen en normen moeten te allen tijde in acht genomen worden. Wanneer de in deze handleiding verstrekte installatievoorschriften afwijken van de plaatselijke / nationale en/of regionale wetgeving moeten de laatst genoemde voorwaarden worden toegepast. De fabrikant en distributeur wijzen uitdrukkelijk alle verantwoordelijkheid van de hand indien:

• Deinstallatienietvoldoetaandenationale/lokalewetgeving.

• Indienergeensprakeisvannationale/lokalewetgeving,deminimalege- stelde eisen ten aanzien van de installatie zoals hier beschreven niet opge- volgd worden.

4.1 minimale eisen waaraan de schoorsteen moet Voldoen

1. Er mag slechts één apparaat op de schoorsteen worden aangesloten. Meer-

dere apparaten aansluiten op één en dezelfde schoorsteen is niet toege- staan. Sluit nooit twee kachels, een afzuigkap en een kachel, een tweede schoorsteen enz. enz. aan op één schoorsteen. Zie afbeelding 2.

2. Maak voor het installeren van de schoorsteen uitsluitend gebruik van goed-

gekeurd installatiemateriaal. De schoorsteen van de pelletkachel moet hit- tebestendig zijn (minimaal 450°C). Raadpleeg de plaatselijke / nationale regels, voorschriften, verordeningen en normen voor de eisen van instal- latiematerialen voor schoorstenen.

3. De schoorsteen en de uitmonding van de schoorsteen moet op voldoende

afstand worden geplaatst van brandbare en ontvlambare materialen. Raad- pleeg de plaatselijke / nationale regels, voorschriften, verordeningen en normen voor de gestelde installatie-eisen.

4. De kachel moet worden aangesloten op een schoorsteen met een diameter

welke gelijk is aan de opgegeven specificaties in tabel 1 van deze installatie-

Instal_man_Delmara 88S-Line_125S-Line ('14).indd 7 24-09-14 14:578 handleiding. Een schoorsteen met een grotere diameter is toegestaan, met eenmaximalediametervan150mm,mitsdezevoldoetaandeopgegeven schoorsteen trek.

5. Raadpleeg, voor het plaatsen van een smoorklep in het schoorsteenkanaal

de plaatselijke / nationale regels, voorschriften, verordeningen en normen of dit is toegestaan.

6. Er mag geen elektrisch bedrading door de schoorsteen of nabij de schoor-

steen zijn / worden geïnstalleerd.

7. De schoorsteen moet rookdicht worden opgeleverd.

8. De schoorsteen moet verticaal worden geïnstalleerd en wel zo, dat er geen

blokkades van de rookgassen kan optreden. Indien een gedeelte van de schoorsteen toch horizontaal moet worden geïnstalleerd, mag de lengte vanhethorizontalegedeeltemaximaal2meterzijnenmoethethorizon- tale gedeelte een stijging hebben, in de afvoerrichting van de rookgassen van minimaal 5°. Zie tabel 1.

9. Voor een overzicht van het aantal bochten en T-stukken de hoogte van de

schoorsteen en de te gebruiken binnendiameter van de buizen van het rookkanaal, zie tabel 1.

10. Er wordt aanbevolen om een T-stuk met aan de onderzijde een inspectieluik

te monteren direct op het aansluitkanaal van de kachel. Indien er aan het aansluitkanaal van de kachel een horizontaal gedeelte wordt gemonteerd, wordt geadviseerd direct na dit horizontale gedeelte een T-stuk met aan de onderzijde een inspectieluik te monteren. Eventueel vocht en vaste bestand- delen worden opgevangen in dit T-stuk en kunnen door openen van het in- spectie luik worden verwijderd. Het inspectie luik moet rook – en waterdicht zijn.

11. De uitmonding van de schoorsteen moet worden voorzien van een goedge-

keurde schoorsteenkap.

12. De schoorsteen en de kachel moeten eenvoudig toegankelijk zijn voor in-

spectie en reinigen.

13. De kachel mag niet worden gebruikt om de schoorsteen / rookkanaal te

14. Indien er gebruik wordt gemaakt van een reeds bestaand rookkanaal /

schoorsteen laat deze alvorens de kachel te installeren reinigen door een erkend schoorsteenreinigingsbedrijf. Aanwezig roet en verbrandingsresten kunnen de doorgang van een bestaand rookkanaal / schoorsteen verkleinen waardoor de kachel niet goed functioneert. Opeenhoping van roet en an- dere vervuilingen kunnen vlam vatten en gevaarlijke situaties veroorzaken. Indien een bestaand rookkanaal / schoorsteen een diameter van meer dan 150 mm heeft, moet deze worden aangepast en geschikt worden gemaakt

Instal_man_Delmara 88S-Line_125S-Line ('14).indd 8 24-09-14 14:579 voor een pelletkachel door het plaatsen van een buis door de bestaande schoorsteen. Laat een bestaande schoorsteen controleren door een erkend schoorsteenbedrijf of deze geschikt is voor het verbranden van vaste brandstof zoals pellets.

15. De trek van de schoorsteen moet 11Pa (plus of min 1Pa) bedragen. Deze trek

moet worden gemeten als de schoorsteen warm is. Een tekort aan trek kan tot gevaarlijke situaties leiden omdat rookgassen de ruimte kunnen binnen- dringen.

16. Plaats nooit een rookgasventilator in of op het rookkanaal / schoorsteen. De

kachel zelf is voorzien van een rookgasventilator. Door het plaatsen van een extrarookgasventilatorinofophetkanaalkaneengoedewerkingvande kachel in het gedrang komen.

17. Een schoorsteen of een gedeelte van de schoorsteen welke buitenshuis ge-

monteerd is moet dubbelwandig worden uitgevoerd. Zie afbeelding 3. Bin- nenshuis mag een enkelwandige pijp gebruikt worden. Afbeelding 3: A. Verticaal gedeelte van de schoorsteen B. Lucht inlaat C. Afsluitbaar T- Stuk D. enkelwandige pijp E. Dubbelwandige pijp F. Horizontaal gedeelte van de schoorsteen.

18. Voor voorbeelden van de installatie van een pelletkachel zie afbeelding 4A

t/m 4E. Afbeelding 4A: A. Trekkap B. Muurbeugel C. Schoorsteenpijp verbindingsring D. Dubbelwandige kachelpijp E. Dubbelwandig geïsoleerde muurdoorvoer F. T-Stuk met afsluitdop G. Afsluitdop H. Verbrandingslucht aanzuigleiding

I. Enkelwandige schoorsteenpijp (mag ook dubbelwandig worden

uitgevoerd) J. Dubbelwandige schoorsteenpijp (mag ook enkelwandig worden uitgevoerd) Afbeelding 4B: A. Trekkap B. Stormkraag C. Dak ondersteuningsplaat

Instal_man_Delmara 88S-Line_125S-Line ('14).indd 9 24-09-14 14:5710 D. Verdieping ondersteuningsplaat E. Schoorsteenpijp verbindingsring F. Dubbelwandige geïsoleerde schoorsteenpijp G. Verdieping ondersteuningsplaat H. Brand separatieplaat

I. Dubbelwandige geïsoleerde schoorsteenpijp (mag tot het plafond

ook enkelwandig worden uitgevoerd) J. T-Stuk met dop K. Verbrandingslucht aanzuigleiding Afbeelding 4C: A. Trekkap B. Stormkraag C. Dak ondersteuningsplaat D. Verdieping ondersteuningsplaat E. Schoorsteenpijp verbindingsring F. Concentrische schoorsteenpijp G. Verdieping ondersteuningsplaat H. Brand separatieplaat

I. Concentrische schoorsteenpijp

J. Concentrisch T-Stuk met dop K. Verbrandingslucht aanzuigleiding, de verbrandingslucht wordt aangezogen via de concentrische pijp. Afbeelding 4D: A. Trekkap B. Vernauwing plaat van bestaande schoorsteen C. Schoorsteenpijp ter verkleining van de diameter bestaande schoor- steen D. Aansluitstuk E. Brand separatieplaat F. Schoorsteenpijp verbindingsring G. Dubbelwandig geïsoleerde schoorsteenpijp (mag tot de aansluiting van de schoorsteen ook enkelwandig worden uitgevoerd) H. T-Stuk met dop

I. Verbrandingslucht aanzuigleiding

Afbeelding 4E: A. Dubbelwandig geïsoleerde muurdoorvoer B. Horizontale trekkap C. Rozet D. T-Stuk met afsluitdop E. Verbrandingslucht aanzuigleiding F. Enkelwandige schoorsteenpijp (mag ook dubbelwandig worden uitgevoerd)

Instal_man_Delmara 88S-Line_125S-Line ('14).indd 10 24-09-14 14:5711 Gegevens minimale eisen schoor- steenafmetingen Inwendige diameter van het rookkanaal 80 mm Inwendige diameter van het rookkanaal 100 mm Minimale schoorsteenlengte verticaal 2.5 m 2.5 m Maximaleschoorsteenlengteverticaal 7.0 m 10 m Maximaleschoorsteenlengteverticaalin het geval van één T-stuk of één bocht

Maximaleschoorsteenlengteverticaalin het geval van twee haakse bochten (90º) en één T-stuk

Maximaalaantalhaaksebocht(90º) 3 4 Maximalelengtehorizontaal 2.0 m 2.0 m Minimale stijging horizontale rookgasge- deelte 5° 5° Tabel 1: Overzicht van de afmetingen van de schoorsteen / het rookkanaal.

Indien er meer dan 1 bocht / 1 T-stuk in de schoorsteen gemonteerd wordt,moetvooriedereextragemonteerdebocht/T-stukde maximaleverticalehoogtemetéénmeterwordenverlaagd. Voorbeeld: In een schoorsteen met een inwendige diameter van 80 mm komen een T-stuk en twee90°bochten.Ditbetekentdatdeschoorsteenmaximaal5meterhoogmag worden,immersuitdetabelblijktdathetschoorsteenkanaalmeteenT-stukmaxi- maal7meterhoogmagworden.Erwordennogtweeextrabochtengemonteerd hierdoor moet de schoorsteen 2 meter lager worden, wat betekent 7 meter – 2 meter = 5 meter.

5. AANSLUITPUNT VAN DE SCHOORSTEEN AAN DE KACHEL

De schoorsteen moet worden aangesloten aan de 80 mm leiding, welke zich aan de achterzijde van de kachel bevindt (zie de omcirkelde leiding op afbeelding 5). Zorg ervoor dat de leiding zodanig wordt aangesloten dat er geen lekkage van rook kan optreden. Voor eisen aan de schoorsteen en de te gebruiken materialen, zie hoofdstuk 4.

• Zorgervoordatdeplaatsingvandeinlaatvanverseluchtaltijdin overeenstemming is met de plaatselijke wetgeving!

• Zorgervoordatdeinlaatvanverseluchtvoorverbrandingbedekt is met (bijvoorbeeld) een rooster om te verhinderen dat er dieren in terechtkomen. Sluit een slang, of gelijkwaardige leiding, van 50 mm aan de inlaat van de verbran-

Instal_man_Delmara 88S-Line_125S-Line ('14).indd 11 24-09-14 14:5712 dingslucht welke zich aan de achterzijde van de kachel bevindt, zie afbeelding 6. Het andere uiteinde van deze slang, of gelijkwaardige leiding, moet schone lucht van buiten aanzuigen. Zie afbeelding 3 en 4A t/m 4E. Zorg ervoor dat de leiding voor de verbrandingslucht te allen tijde verse lucht van buiten aan kan zuigen.

7. benodigde Ventilatie Van de ruimte tijdens

gebruik kachel De kachel mag niet gebruikt worden indien er gebruik wordt gemaakt van een luchtafzuigsysteem, hetelucht verwarming of andere apparaten welke invloed hebben op de luchtdruk in de ruimte. Deze apparatuur dient te worden uitgeschakeld. Zorg dat er voldoende verse lucht de ruimte binnenkomt. Buiten de normale ven- tilatiebehoeftevoorderuimteisperuur50m³extraluchtnodig. Ventilatieopeningen moeten zich dicht bij de vloer bevinden. Kies de plaatsen van de openingen zorgvuldig. Ventilatieopeningen mogen niet worden geblokkeerd (binnen noch buiten). Zorg voor een verse-luchtinlaat in de ruimte met een doorsnede van ten minste een kwart van de doorsnede van de rookafvoer, met een minimum van 100 cm². Voor kachels geïnstalleerd in ruimten met mechanische ventilatie gelden de vol- gende richtlijnen: Capaciteit van mechanische ventilatie [m

8. Plaatsen Van de kachel

Het apparaat nooit installeren of onderhoud uitvoeren terwijl de stekker in het stopcontact zit. Zorg altijd dat de kachel is losgekoppeld van het elektriciteitsnet!

1. Controleer voor de definitieve plaatsing van de kachel of de vloer voldoen-

de sterk is om het gewicht van de kachel te dragen. Let op: het gewicht van de kachel wordt verdeeld over vier stelpoten. Versterk eventueel de vloer.

2. Zet de kachel horizontaal door het verstellen van de stelpoten. Gebruik

hiervoor een waterpas. Zorg ervoor dat alle vier de stelpoten met evenveel kracht de vloer raken.

3. Bij het plaatsen van de kachel moet er rekening worden gehouden met een

vrije afstand tussen de kachel en muren of andere obstakels als aangegeven in afbeelding 7. Indien de muren of objecten rondom de kachel uit brand- bare materialen bestaan, zorg er dan voor dat deze, in de hoogste bran- derstand, nooit warmer worden dan 60°C. Breng bij twijfel een vuurvaste beschermplaat aan op de muren of verplaats de objecten.

4. De kachel is ontworpen voor vrijstaande installatie en niet geschikt voor

5. Zorg ervoor dat het rooster waar de verwarmde lucht uitkomt vrij kan uit-

blazen en niet wordt geblokkeerd.

6. Zorg ervoor dat het aanzuigrooster van de retourlucht niet wordt geblok-

7. Als de vloer bestaat uit brandbaar materiaal moet de kachel op een vuur-

vaste grondplaat worden geplaatst. Deze plaat moet aan de voorzijde 40 cm en aan de zijkanten en achterkant 20 cm groter zijn dan de omtrek van de kachel.

8. Plaats de kachel zodanig dat deze voor onderhoudswerkzaamheden goed

9. elektrische aansluiting

Voor deze kachel is een elektrische voeding nodig. Lees onderstaande opmerkingen goed door. De kachel mag pas elektrisch worden aangesloten nadat alle overige instal- latie werkzaamheden voltooid zijn. Lees, voordat de kachel elektrisch worden aange- sloten, ook hoofdstuk 3 en 3.1 van de gebruikershandleiding.

1. Controleer of de netspanning overeenkomt met de aansluitspanning op het

2. Maak enkel gebruik van een geaard stopcontact. Indien er geen geaard stop-

contact beschikbaar is dient er een te worden geïnstalleerd door een erkend installateur.

3. Sluit de kachel nooit aan met behulp van een verlengkabel. Als er geen geschikt

geaard stopcontact beschikbaar is, dient er een te worden geïnstalleerd door een erkend installateur.

4. Zorg ervoor dat de voedingskabel geen hete delen van de kachel kan raken.

5. De voedingskabel wordt los meegeleverd, een gedeelte moet aan de kachel

worden aangesloten, zie afbeelding 8.

6. Controleer of de stekker van de voedingskabel geschikt is voor het stopcontact.

7. Controleer, alvorens de stekker in het stopcontact te steken, dat de stekker en

het aansluitsnoer niet beschadigd zijn.

8. Zorg ervoor dat de stroomschakelaar, welke zich aan de achterkant van de ka-

chel bevindt, uit staat.

9. Zorg ervoor dat de stekker makkelijk bereikbaar is zodanig dat deze voor on-

derhoud of in noodsituatie snel en eenvoudig uit het stopcontact te nemen is.

10. Klem de kabel niet vast.

11. Buig en knik de kabel niet.

Een beschadigde stroomkabel of stekker mag alleen worden vervangen door de leverancier, door een bevoegd persoon of een bevoegd servicepunt.

5. Ruimtetemperatuur sensor

10. 230V voedingsaansluiting

10. eerste ingebruikname

Lees voor de eerste ingebruikname de gebruikshandleiding aandachtig door (met name hoofdstuk 3).

Model Delmara 88 S-line Delmara 125 S-line Type kachel Houtpellets Houtpellets Capaciteit (*) kW 3,10 - 8,80 3,74 - 12,50 Stroomverbruik (ontsteking / normale ope- ratie) W 280 / 100 450 / 189 Aansluitspanning V/Hz 230/~50 230/~50 Thermisch rendement bij nominale capaciteit / gereduceerde capaciteit (*) % 88,45 / 94,49 91,90 / 94,40 CO-gehalte bij 13% O

nominale / geredu- ceerde capaciteit (*) % 0,020 / 0,043 0,015 / 0,030 Gemiddeld stofgehalte bij 13% O

mg/Nm³ 14,4 18,5 Voor vertrekken tot** m³ 240 370 Rookgasuitlaatdiameter mm 80 80 Rookgastemperatuur bij nominale capaciteit / gereduceerde capaciteit °C 177,8 / 71,3 136 / 47,3 Trek van de schoorsteen nodig Pa 11 11 Smoorklep voor schoorsteen nodig Mogelijk*** Mogelijk*** Kan worden toegepast op een schoorsteen- combinatie met rookkanaal Nee Nee Type brandstof (****) Ø 6 mm Din+/Önorm+/ EN+ Ø 6 mm Din+/Önorm+/ EN+ Nominale lengte / diameter van de brandstof mm 30 / 06 30 / 06 Inhoud van pellettrechter kg 15 28 Autonomie(min-max) h 7,5 - 25 8,5 - 25 Hoofdbeluchtingsschuif Ja Ja Recirculatieventilator Ja Ja Luchtfilter Nee Nee Netto gewicht kg 88 160 (*) Volgens EN 14785 (**) slechts ter indicatie, varieert per land/regio (***) Te bepalen door een geautoriseerde professionele installateur

11. Buig en knik de kabel niet.

Als u informatie nodig hebt of als u een probleem hebt, bezoek dan de onze website (www.qlima.com) of neem contact op met de afdeling sales support (adres en telefoon op www.qlima.com).
