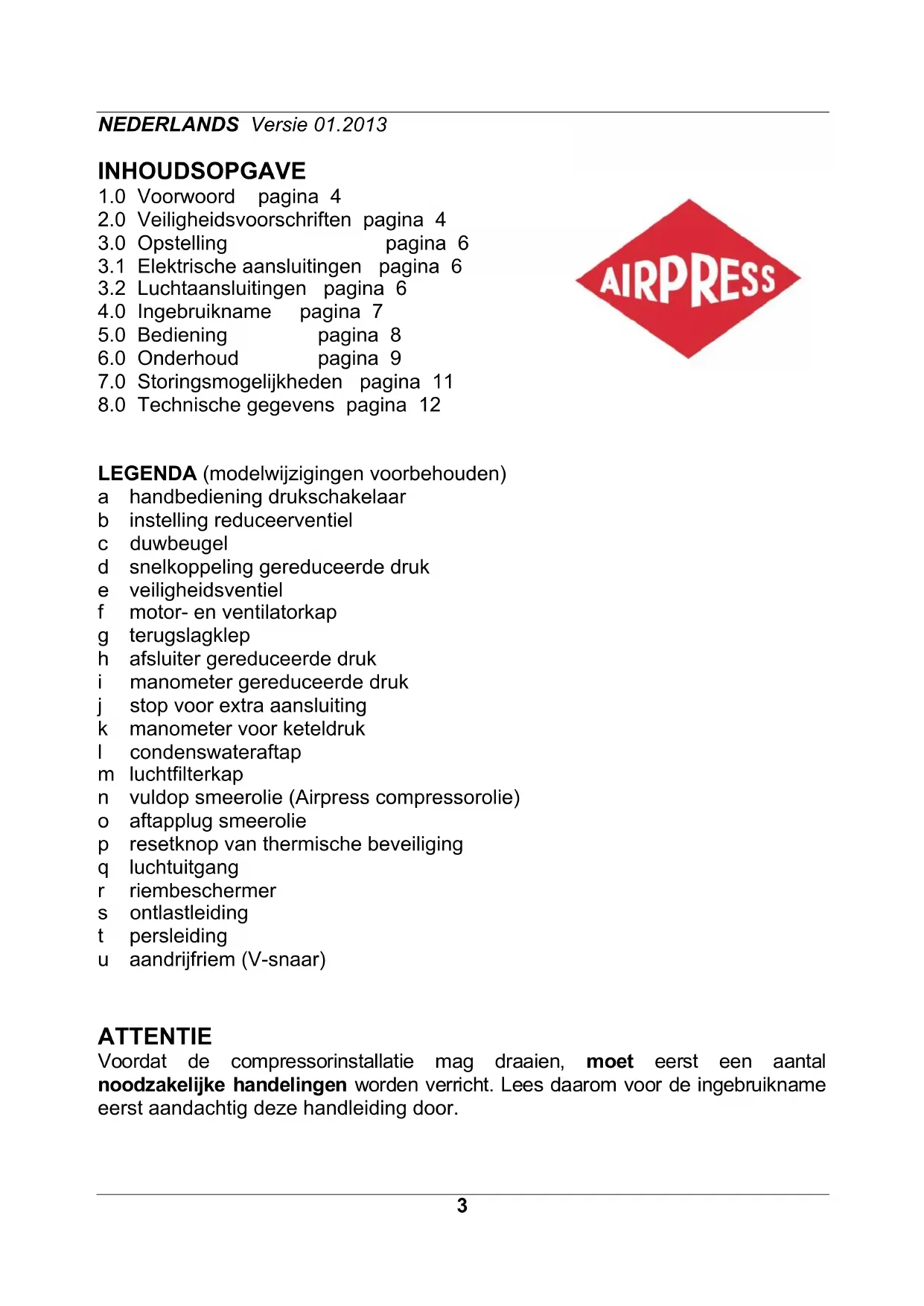

LEGENDA (modelwijzigingen voorbehouden) a handbediening drukschakelaar b instelling reduceerventiel c duwbeugel d snelkoppeling gereduceerde druk e veiligheidsventiel f motor- en ventilatorkap g terugslagklep h afsluiter gereduceerde druk i manometer gereduceerde druk j stop voor extra aansluiting k manometer voor keteldruk l condenswateraftap m luchtfilterkap n vuldop smeerolie (Airpress compressorolie) o aftapplug smeerolie p resetknop van thermische beveiliging q luchtuitgang r riembeschermer s ontlastleiding t persleiding u aandrijfriem (V-snaar)

ATTENTIE Voordat de compressorinstallatie mag draaien, moet eerst een aantal noodzakelijke handelingen worden verricht. Lees daarom voor de ingebruikname eerst aandachtig deze handleiding door.4

Met de aankoop van uw AIRPRESS compressorinstallatie bent u eigenaar geworden van een compressorinstallatie met een hoog prestatie- en betrouwbaarheidsniveau. Bij correct gebruik en goed onderhoud zal de machine dit vele jaren kunnen handhaven. In deze handleiding vindt u gebruiks- en onderhoudsvoorschriften. Lees het aandachtig door en bewaar het als vraagbaak bij uw compressor. De compressor is geschikt voor aanvoer van perslucht. De gecomprimeerde lucht is niet geschikt om in te ademen en mag niet in direct contact komen met levensmiddelen. De machine mag alleen worden gebruikt voor het doel waarvoor hij is ontworpen en bedoeld; alle andere toepassingen zijn niet juist. De fabrikant is niet verantwoordelijk voor enige schade aan personen en zaken, veroorzaakt door onzorgvuldigheid of het niet opvolgen van de aangegeven voorschriften tijdens de werking van de machine of onderhoudswerkzaamheden. Deze machine is niet geschikt om buiten te worden opgesteld.

Attentie: lees onderstaande veiligheidsvoorschriften voor ingebruikname aandachtig door. Let erop dat anderen, die de compressor gebruiken, deze handleiding aandachtig hebben doorgelezen en de nodige voorzorgsmaatregelen hebben genomen. Het apparaat mag alleen door volwassen personen worden bediend. Houd kinderen en bezoekers uit de buurt van de compressor tijdens gebruik. Wees voorzichtig bij het gebruik van perslucht. Richt de luchtstroom nooit op mensen of dieren. Gebruik de perslucht niet om kleding schoon te maken. Perslucht is niet geschikt om in te ademen. Draag geen wijde, loshangende kleding die in de bewegende delen vast kan komen te zitten. Draag tijdens gebruik bij voorkeur een veiligheidsbril, veiligheidsschoenen of schoenen met profielzolen en bedek lang haar met een haarnet om te voorkomen dat het haar in de machine vast komt te zitten. Gebruik de compressor uitsluitend in een droge, goed geventileerde omgeving en stel de machine niet bloot aan regen. Plaats de compressor op een voldoende draagkrachtige, vlakke vloer, zodat alle daartoe bestemde punten ook werkelijk dragen. Eventueel kan ter vermindering van trillingen, de machine op trillingdempers worden geplaatst. Deze compressor is niet geschikt voor continugebruik. De pomp moet tussendoor voldoende tijd krijgen om af te koelen. De machine heeft een inschakelduur van 30% per 60 minuten. Zorg voor een goede verlichting in de werkruimte. Gebruik het apparaat niet in een omgeving waar gas, benzine of andere ontvlambare stoffen aanwezig zijn.5 Overschrijd de maximum werkdruk niet en gebruik de machine uitsluitend bij een omgevingstemperatuur tussen +5ºC en +40ºC. Het is niet toegestaan om de beschermings- en veiligheidsinstrumenten te verwijderen of de instellingen te wijzigen. De werkende onderdelen van de machine kunnen tijdens gebruik heet worden. Laat de compressor na gebruik afkoelen. Na elk gebruik dient de tank te worden ontlucht en het condenswater dat zich in de tank heeft verzameld te worden afgetapt. Controleer of de elektrische installatie goed gezekerd is en of deze overeenkomt met het vermogen, het voltage en de frequentie van de motor. Controleer of de elektrische installatie geaard is en of er een aardlekschakelaar in de meterkast zit. Gebruik verlengkabels van voldoende capaciteit en vermijd het gebruik van onvoldoende geïsoleerde aansluitingen. Open nooit de schakelkast op de motor: alleen een erkende vakman mag deze openmaken. De machine en de kabel mogen nooit met water in contact komen. Wees voorzichtig met de stroomkabel. Trek niet aan de stroomkabel om de machine te verplaatsen of de stekker uit het stopcontact te halen. Houd de kabel uit de buurt van buitengewone hitte, olie en scherpe objecten. Trek altijd de stekker uit het stopcontact indien: - u even weg moet - de machine niet wordt gebruikt - u onderhoudswerkzaamheden gaat uitvoeren - u hulpstukken gaat omwisselen - u de machine wilt verplaatsen Laat de compressor nooit onbeheerd lopen! WAARSCHUWING: de waarschuwingen, veiligheidsvoorschriften en aan- wijzingen in deze handleiding kunnen niet alle mogelijke omstandigheden en situaties omvatten. De gebruiker dient te begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker zelf moeten worden ingevuld. Laat alleen personen die door het lezen van deze gebruiksaanwijzing op de hoogte zijn van het gebruik van deze compressor, er gebruik van maken. Onoordeelkundig gebruik is gevaarlijk. Waarschuwingstekens (pagina 42 - 43) De stickers op de compressorunit maken deel uit van de machine; zij zijn aangebracht voor de veiligheid en mogen niet worden verwijderd of beschadigd.6

Plaats de compressor op een voldoende draagkrachtige, vlakke vloer, zodat alle daartoe bestemde punten ook werkelijk dragen. Eventueel kan ter vermindering van trillingen, de machine op trillingdempers worden geplaatst. De compressor dient in een goed geventileerde, zoveel mogelijk stofvrije ruimte te worden opgesteld. Plaats de machine nooit in een ruimte waar gespoten wordt. Goede ventilatie is nodig voor de afvoer van koellucht. Let erop dat de condenswateraftapkraan (l) en de olie-aftapplug (o) goed bereikbaar blijven, evenals de oliepeilstok (n). Aanbevolen wordt een ruimte van minimaal 30 centimeter rondom de machine vrij te laten voor ventilatie en onderhoudswerk- zaamheden. In het algemeen geldt dat onvoldoende luchtaanvoer, een te hoge temperatuur en vervuiling van het luchtfilter het rendement van de compressor aanzienlijk verlagen.

3.1 ELEKTRISCHE AANSLUITINGEN

In de fabriek is de machine al geheel van bedrading voorzien. De compressor moet echter nog aan uw elektrisch net worden aangesloten. Dit dient te geschieden op een aparte groep. Let erop dat het voltage en het ampèrage van uw elektrische in- stallatie overeenkomt met dat van de motor. Ook de diameter van de gebruikte kabels is hierbij van belang. Aangeraden wordt kabels te gebruiken van tenminste 2,5 mm

Het is raadzaam om voor de machine een werkschakelaar te plaatsen, om alle stroom uit te kunnen schakelen bij onderhoudswerkzaamheden. Laat de elektrische aansluitingen verrichten door een elektricien. N.B. Lees voor u de machine inschakelt eerst de hoofdstukken 3.2 en 4.0.

3.2 LUCHTAANSLUITINGEN

Gebruik voor de aansluiting van de compressor op het luchtleidingnet een flexibele slang om trillingen van de machine te isoleren. De slangdiameter moet overeenkomen met de gasdraadaansluiting op de kogelkraan (q). De bijgeleverde snelkoppeling moet nog met tape op de uitgang van het reduceerventiel (op kraantje (h)) worden gemonteerd.7

1 Controleer of rekening is gehouden met de onder "Opstelling" gegeven aanwijzingen. 2 Controleer het oliepeil van de compressor (n). Zie hoofdstuk 6.0 punt 3. voor het juiste oliepeil. De compressor is voor aflevering gevuld, maar mogelijk is tijdens transport olie verloren gegaan. Vul zonodig bij met AIRPRESS compressorolie. 3 Vermijd verlengsnoeren. Is dit niet mogelijk, gebruik dan snoeren van voldoende capaciteit en rol ze geheel af. Tabel verlengsnoeren: Voor 230 volt: Voor 400 volt:

Rechtstreeks gekoppelde compressor: Schakel met de handbediening van de drukschakelaar (a) de compressor in. De compressor zal nu gaan draaien, tenzij de ketel nog op druk staat (k). Schakel de machine tijdens het draaien uitsluitend uit door de knop op de automatische drukschakelaar (a). Hierdoor wordt de persleiding ontlucht en kan de compressor weer onbelast aanlopen. H85 zonder ketel en met 0/1 schakelaar op aansluitkast op motor. Compressor met V-snaar aandrijving: Controleer de V-snaarspanning; bij een juiste spanning kan de V-snaar (u) met de hand gemakkelijk 45

worden gekanteld. Indien nodig V-snaar naspannen. Zie hiervoor 6.0 punt 5. Laat de compressor nu kort draaien en controleer of de draairichting de juiste is (zie pijl op riembeschermer (r) (geldt alleen voor 400 V krachtuitvoering). Is dit niet het geval, verwissel dan twee fasen van de stekker. Stroom uitschakelen! Voor het verder opstarten en de dagelijkse bediening van de compressor zie 5.0.8

1. De automatisch werkende compressor zal bij een keteldruk (k) van 8 - 10 bar

stoppen. Wanneer weer lucht gebruikt wordt en de druk in de tank daalt tot 6 -8 bar, zal de compressor opnieuw gaan draaien.

2. De meeste persluchtwerktuigen zijn berekend op een werkdruk van plusminus 7

bar. Voor sommige toepassingen ligt deze druk nog lager. Om de juiste druk in te kunnen stellen is de compressor voorzien van een reduceerventiel (b). Dit ventiel kan de druk aan koppeling (d) instellen onafhankelijk van de keteldruk.

3. De instelling van het reduceerventiel gaat als volgt:

a. Trek de verstelknop iets omhoog. b. Draai de knop om de juiste druk in te stellen (linksom geeft een lagere druk, rechtsom een hogere). De ingestelde druk is af te lezen op manometer (i). c. Druk na instelling de knop (b) weer naar beneden. Dit om de knop te borgen.

4. Aan de tank zijn twee extra pluggen aangebracht (j) die gebruikt kunnen worden

om een extra aftappunt te maken. Bovengenoemde punten gelden niet voor de H 85. De compressor H 85 is uitgevoerd met een instelbaar overdrukventiel en draait continu. Compressor met V-snaar aandrijving:

1. Controleer of de drukschakelaar (a) is uitgeschakeld. Schakel nu de stroom in.

Schakel de drukschakelaar in. Als de druk in de tank lager is dan de inschakeldruk (zie technische gegevens), zal de compressor gaan draaien tot de uitschakeldruk is bereikt. Is de druk in de tank hoger dan de inschakeldruk, dan start de compressor niet, maar staat standby om in te schakelen zodra de druk zakt tot onder het inschakelpunt.

2. Bij het uitschakelen van de compressor moet altijd eerst de drukschakelaar (a)

op "0" worden gezet voordat de stroom wordt uitgeschakeld. De drukschakelaar ontlast namelijk de leiding, zodat de compressor bij de volgende start onbelast kan aanlopen. Dit voorkomt schade aan de motor.

3. Alle compressorinstallaties zijn beveiligd tegen verbranden door middel van een

motorbeveiligingsschakelaar. Deze beveiliging schakelt de motor automatisch uit als deze overbelast dreigt te raken of als een fase uitvalt. Door na enige tijd de resetknop op de motorbeveiligingsschakelaar in te drukken, maakt men de com- pressor weer bedrijfsgereed. LET OP ! Oliepeil controleren en olie verversen is niet van toepassing op de olievrije modellen HLO 110/6, HLO 200/25, HLO 215/25, HLO 300/50 en HLO 300/100.9

Voordat men met zijn werkzaamheden aan de machine mag beginnen, moet eerst de stroom worden uitgeschakeld (let erop dat deze niet per ongeluk weer kan worden ingeschakeld). Het onderhoud aan de machine betreft de volgende punten:

1. Na de eerste 50 bedrijfsuren en daarna iedere 250 bedrijfsuren dient de olie te

worden afgetapt en ververst. Draai hiertoe de aftapplug (o) eruit en verwijder de vuldop (n). Vang de afgewerkte olie op. Als geen olie meer uitloopt, de aftapplug (o) weer indraaien en olie bijvullen. Bij de rechtstreeks gekoppelde compressor ligt het juiste oliepeil tussen de twee merkstreepjes op de peilstok (n). De V-snaar aangedreven compressor heeft een oliekijkglas op de pomp. Het oliepeil hiervan behoort tussen de rode stip op het peilglas en de bovenkant van het peilglas te staan. Afgewerkte olie afvoeren volgens de voorschriften!

2. Tap regelmatig het condenswater af. Door afkoeling van warme lucht in de tank

verzamelt zich daar condensvocht. Dit kan worden afgetapt met de aftapkraan (l) aan de onderzijde van de tank. Aftappen kan het beste onder druk geschieden (geldt niet voor de H 85). Het condensaat afvoeren volgens de voorschriften (dus niet in het riool!). U kunt ook een condensaatreiniger plaatsen.

3. Het oliepeil moet regelmatig worden gecontroleerd.

Vul zonodig bij met AIRPRESS compressorolie, bestelnr. 36398 (1/2 l) of bestelnr. 36380 (2 l). Dagelijkse controle kan veel narigheid voorkomen! Altijd dezelfde olie gebruiken als in de machine zit; verschillende minerale oliën mogen beslist niet worden gemixt!

4. Regelmatig dient het luchtfilterelement (m) te worden schoongeblazen of

vervangen. Verwijder daartoe het plastic filterhuis en neem het element uit. Stof kan met een blaaspistool uit het filter worden verwijderd. Hardnekkig vuil als bijvoorbeeld verfnevel noopt tot vervanging. De frequentie van schoonmaken is afhankelijk van de mate van vervuiling van de lucht in de werkomgeving van de compressor. Schone lucht is daarom erg belangrijk. Alleen voor compressor met V-snaar aandrijving:

5. De V-snaar dient iedere 1000 uur gecontroleerd te worden. Bij een juiste

spanning kan de V-snaar met de hand gemakkelijk 45

gekanteld worden. Als de snaar te strak gespannen is, levert dit sterke slijtage op en mogelijk breuk van de as van motor of pomp. Te slappe snaren daarentegen verminderen het rendement. Het naspannen van de V-snaar gaat als volgt: Demonteer de riembeschermer (r). Draai de bevestigingsbouten van de motor aan de motorslede10 los. Neem de V-snaar af. Plaats de motor op de juiste afstand van de pomp. Denk eraan dat de pulley van de motor in dezelfde lijn evenwijdig moet lopen aan het vliegwiel van de pomp (zie tekening). Draai de bevestigings- bouten weer aan en plaats de V-snaar. Versleten V-snaren dienen te worden vervangen door nieuwe exemplaren van dezelfde maat.

Na +/- 10 werkuren de kopbouten van de V-snaar aangedreven zuigercompressoren natrekken volgens onderstaande tabel: Type compressor Pomp type Tapbout Min.aanhaal- moment (Nm) Max.aanhaal- moment (Nm) HL/HK 310-

N.B. Bedenk dat regelmatig onderhoud het rendement van uw machine ten goede komt en het behoud van uw machine is!

LET OP ! Oliepeil controleren en olie verversen is niet van toepassing op de olievrije modellen HLO 110/6, HLO 200/25, HLO 215/25, HLO 300/50 en HLO 300/100.

ONDERHOUDSTABEL11 werkzaamheden dagelijks wekelijks iedere iedere

250 uur 1000 uur condenswater aftappen ▀ oliepeil controleren ▀ luchtfilter reinigen ▀ olie verversen

V-snaarspanning controleren ▀

7.0 STORINGSMOGELIJKHEDEN

1 Compressor doet niets bij inschakelen drukschakelaar:

• netzekering defect - vernieuwen

• tank is op druk - ontlasten

• motor defect - repareren of vernieuwen

• thermisch uitgevallen - resetten (bij herhaling zie punt 2)

• drukschakelaar defect - repareren of vernieuwen 2 Compressor valt steeds thermisch uit:

• fase uitgevallen - netzekering vernieuwen

• draad los - opsporen en verhelpen

• drukschakelaar ontlast persleiding niet - afblaasventiel repareren of vervangen

• onderspanning - verlengsnoeren verwijderen of verzwaren

• overbelasting - minder belasten 3 Compressor blijft afblazen:

• terugslagklep defect - repareren of vernieuwen 4 Te weinig luchtopbrengst:

• luchtfilter vervuild - reinigen of vernieuwen

• V-snaar te slap - naspannen

• kleppen defect - vernieuwen 5 Veiligheidsventiel lekt:

• druk te hoog - drukschakelaar bijstellen
