GEBRUIKSAANWIJZING Sears Flameheater 190 cm Arpe
Lees deze instructies zorgvuldig door voordat u de Flameheater in gebruik neemt
BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN
Bij het gebruik van dit apparaat dieren.altijdoodzakelijkveiligheidsregels in acht te worden genomen, om het risico van brand of lichamelijk letsel enz. te voorkomen. Lees waarom de veiligheidsvoorschriften, maar ook de instructies voor plaatsing en werkig van het apparaat zorgvuldig door voordat u het apparaat in gebruik neemt.
- Voor gebruik dient het apparaat geheel volgens de instructies te zich opgebouwd. Houdijdens de opbouw brandbare materialen uit de buurt!
- Plaatsw terrasverwarmer altijd op een stevige, vlakke, horizontale ondergrond.
- Gebruik alleen propaan- of butaangas.
- Draai de kraan van de gasfles of de gasdrukregelaar zich na gebruik.
- Gebruik alleen buitenshuis en in ruimten dieijdens het gebruik goed geventileerd worden. Een ruimte is goed geventileerd wonneer 25% van het oppervlak van de wanden open is. Niet geschikt voor gebruik in caravans, campers, boten enz.
Gebruik in gesloten ruimtes kan gevaarlijk zijn en is VERBODEN.
- Dit apparaat moet worden geinstalleerd in overeenstemming met de instructies en volgens de wettelijkke voorschriften.
- De ventilatieopeningen in de gasflesbehuizing moogen nooit worden geblokkeerd. Houd ze ook vrij van vuil.
- Voor het gebruik van gasflessen bestaan wettelijk voorschriften. Installeren en bewaar de gasfles conform deze voorschriften. Gebruik geen ander gas of andere Licht ontvlambare vloeistof in de terrasverwarmer dan het door de fabrikant voorgeschreven propaan- of butaangas, in EEC-goedgekeurde gascilinders met een veriligeidsventiel.
Gebruik nooit een gasfles met een beschadigd oppervlak, ventiel, ring of bodem!
- Vervang de gasfles buitenshuis, uit de buurt van vuur, vonken en andere ontstekingsbronnen.
- Bewaar geenlicht ontvlambare vloeistoffen of materialen als verf, benzine, gastankjes enz. in de onmiddelijkne nabijheid van het apparaat. Gebruik het apparaat Niet in een brandgevaarlijke omgeving zoals nabij gastanks, gasleidingen of spuitbussen. Dat levert explosie- en brandevaar op!
- Als het apparaat beschadiging of storing vertoont, wend u dan tot uw leverancier, de fabrikant of een erkend servicepunt ter reparatie of verranging. Voer zich geen reparationsuit, dat kan gevaarlijk zich! Reparations, uitgevoerd door onbevoegden of wijzigingen aan het apparaat doe den de garantie en de aansprakelijkheid van de fabrikant vervallen.
- Vervang de flexibele slang op de voorgeschreven tiiden.
- Probeer op geen enkele wijze veranderingen aan het apparaat aan te brengen. Verkeerde installmentatie, onoordeelkundig gebruik, wijzigingen of aanpassingen aan het apparaat kutten schade of letsel veroorzaken. Fabrikant en importeur aanvaarden hiervoor geen enkele verantwoordelijkheid!
- Gebruik uitsluitend de regelaar die door de fabrikant worden meegeleverd, ook bij eventuele verranging.
- Het—hele gassystem, slangregulatie, waakvlam en brander要去en voor gebruik en na het verwisselen van de gasfles eerst gecontroleerd worden en daarna minstens elke maand een keer. Alle lekkagecontroles要去en worden uitgevoerd met een zeepoplossing, nooit met vuur! Neem de heater Niet in gebruik voordat alle verbindingen op lekkages gecontroleerd zichn. Rook nichtijdens de controles.
-
Draai het ventiel van de gasfles onmiddelijkRCT als u de geur van gas waarneemt. Gas is licht ontvlambaar, explosief en zwaarder dan lucht, dus het blijft laag hangen. In zichnatuurlijke staat heeft propaangas geen geur; voor uw veiligheid is er een geur aan toegevoegd, te vergelijkmen met die van rotte kool.
-
Verplaats de heater nicht verwijl hij in werkking is. Draai de gasfles zich voordat u het apparaat verplaatst en LAST de heater eerst afkoelen.
- Als de heater Niet in gebruik is, dient de gasfles richtedraaid te zich en de bedieningsknop op UIT (OFF)
- Controller regelmatig of de aansluitingen op de gasdrukregelaar passend en in goede condite.
zijn. - Bedieningspaneel, brander en luchtcirculatiegang要去en regelmatig worden gereinigd. Zorg er wel voor alle voor de reiniging verwiederde onderden terug teplaaten!
- Het ylammenscherm, besturingspaneel of reflectorkap Niet yerven.
- Zorg ervoor dat gasdrukregelaar en slang zich te allen tijde op een zodanigeplaats bevinden dat er geen toevalige schade aan kan worden toegebracht en niemand er over kan struikelen.
- Gebruik de heater uitsluitend voor het doel, waarvoor hij is ontworpen: het verwarmen van een terras of vergelijkbare ruimte. Dus Niet om zalen, bars e.d. te verwarmen en Niet voor het drogen van textiel of andere vochtige voorwerpen.
- Houd ontylambare materialen UIT de buurt van de heater.
- De heater kan intense hitte voortbrengen. Stel mensen en dieren nicht aan de directe hitte van de heater bloot. Let extra op metkleine kinderen.
- Contact met yloeijaar gas kan bevriezingswonden veroorzaken.
- Zorg voor zorgvuldig toezicht wanner dit apparaat worden gebruikt in de aanwezigheid van kinderen, handelingsonbekwame personen of huisdieren. Dit apparaat is Niet geschikt om te worden gebruikt door Personen (incl. kinderen) met een fysieke-zintuiglijke-of mentale beperking, of gebrek aan ervaring en kennis, ongeacht of er toezicht is of instructie is gegeven aangaande het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun verilgheid. Er dient op te worden toegezien dat kinderen Niet met het apparaat spelen. Ook zij die te weinig ervaring hebben met- of kennis hebben van dergelijke apparatuur dienen zich van het gebruik ervan te onthouden, tenzij er instructie over het gebruik van het apparaat worden gegeven en toezicht worden gehonden door iets die verantwoordelijk is voor hun verilgheid.
- Bij stevige wind dienen er maatregelen te worden getroffen gegen omwaajen van de heater.
- Dompel het apparaat nooit in water, zorg ervoor dat hij er Niet in kan vallen en voorkom dat water het apparaat kan binnendringen.
Bij de volgende verschijnselen dient u de heater onmiddelijk uit te schakelen en na te laten kijkken:
- Als de verwarming Niet heet genoeg worden.
- Als de brander ploppende geluiden maakt tijdens het gebruik (een zacht geluidje tijdens het doyen is normal).
- Als de ylampieuten extreem geel zich en u gas ruikt.
Waarschuwing! Laat het apparaat nooit zonder toezicht ache ter als het in werking is.
GAS-EISEN
Gebruik uitsluitend propaan-of butaangas.
De maximale ingangsdruk van de gasregelaar mag de 10 bar nicht overschrijden.
Een minimale aanvoerduk van 20 mbar is vereist.
De te gebruiken gasdrukregelaar en slang要去en voldoen aan de wettelijkke richtlijnen.
De slang dient 60 cm lang te+zijn en van het type EN1763-1-class 2-6.3-20 bar propaan/butaan met schroefkoppeling.
De installment dient conform de wettelijk richtlijnen voor opslag en gebruik van vloeibare petroleumgassen plaat te vinden.
Een gedeukte, geroeste of beschadigde gasfles kan gevaarlijk zijn en moet gecontroleerd worden door uw gasleverancier. Gebruik nooit een gasfles met een beschadigd ventiel.
Verbind nooit een gastank die Niet aan de voorschriften voldoet aan de terrasverwarmer! Sluit de drukregelaar aan op de gasfles en draai de sluiting stevig aan met een verstelbare schroefsleutel, gegen de klok in. Plaats de gasfles in de omkasting en sluit deze. Uw terrasverwarmer is nu gemonteerd.
Voer nu een uitgebreide lekkagetest uit: bestrijk de—hele 'gasroute' met de zeepoplossing en stel vast dat nergens gas weglekt. Met name de aansluitpunten zijn risicoplaatsen: intensiveer waar de controles!
Pas wanner u 100% zeker weet dat er nergens gas weglekt, mag u de terrasverwarmer in gebruik nemen.
4 CONTROLOPGASLEKKAGE
De verbindingen van de terrasverwarmer zijn voor verscheping in de fabriek gecontroleerd op lekkage. Om de möglichkeid van schade tijdens het transport of door hoge druk uit te sluiten dient er tijdens de installmentie nogmaals een complete lekkagetest te worden uitgevoerd.
Voer de contrôle uit met een volle gasfles.
- Zet de bedieningsknop in de UIT (OFF) stand.
- Maak een zeepoplossing van een deel vloeibare zoep en een deel water.
- Breng de zeepoplossing op het hele systeem, in het bijzonder op de verbindingen, aan met een spuiftles, borstel of doeK.
- Draai de gastoevoer open. Als er spreake is van eenlek zullen er zeepbellen ontstaan.
- Als er sprake is van eenlek, schakel dan de gastoevoer uit. Bevestig het lekkende onderdeel strakker, schakel de gastoevoer wee in en controllerer opnieuw. Blijven er bellen ontstaan, neem dan contact op met uw leverancier.
- Zorg ervoor dat er geen vuur of vonden in de buurt zich als u de lekkagetestuitvoert en rook er nicht bij!
- Als de gasslang tekenen van barsten, scheuren of andere beschadigingen vertoont,要去 hij worden verrangen door een neue buis of slang van bezelfde lenghte en van equivalente kwaliteit.
DE GEUR VAN GAS
Aan gas is een geur toegevoegd om u in staat te stellen een gaslek te ontdekken. Gas is zwaarder dan lust; probeer dus vlak boven de grond de geur op te vangen! Neem onmiddelijk maatregelen als u gas ruikt! Sluit onmiddelijk de gastoevoer.
Doe niets wat tot vonk of vuur kan leiden om ontsteking van het gas te voorkomen. Schakel geen elektriciteit in of uit, steek geen lucifer, aansteker o.i.d. aan en gebruik uw telefoon Niet.
Haal iedereen weguit de buurt van de gasbron en geef het gas ruimschoots de tijd te verwaaien. Blijf tijdens dat procesuit de buurt! Blijft u gas ruiken of vertrouwt u de situatie Niet, alarmeer dan de brandweer. Laat een gaslek door gekwalificeerde mensen repareren!
PLAATSING
Gebruik het apparaatuitsluitend buren of in een goed geventileerde ruimte. Een ruimte is goed geventileerd wonneer minimaal 25% van het oppervlak van de wanden open is. Plaats het apparaat alkijd op een stevige, vlakke, horizontale en trillingvrije ondergrond.

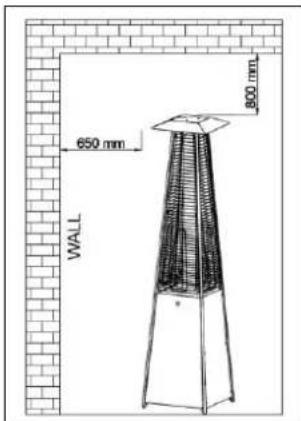

Zorg altijd voor voldoende afstand tot brandbare materialen: minimaal 1 meter.
Gebruik het apparaat nooit in een omgeving waarlicht ontvlambare vloeistoffen of gassen zijn opgeslagen: explosiegevaar!
5 BEVEILIGING
De heater is voorzien van een omvalbeveiliging die hem uitschakelt wanneer hij onverhoeds om might vallen. Schakel hem in dat geval uit, zeit hem weeer rechtop en controllerer hem op beschadigingen. Bij beschadiging of afwijkend functioneren Niet meer gebruiken maar ter controle/reparatie aanbieden!
OPSLAG
Controleer of de drukregelaar van de gasfles goed gesloten is. Verwijder de gasdrukregelaar en de slang van de gasfles. Controleer de gasfles op beschadigingen en de drukregelaar op een feilloze aflsuiting. Als u schade of hapering vermoedt, wissel de gasfles dan om bij uw gasleverancier.
Bewaar een gasfles altijd in een ruimte met een goede ventilatie. Sla de heater zonder gasfles op in een droge, stofvrije en veilige ruimte. Gebruik zo möglichk de originele verpakking ter beveiliging! Sla de heater dusdanig op dat hij ook stof- en vuilvrij is wonneer u hem meer in gebruik neemt.
REINIGING EN ONDERHOUD
Maak de gladde oppervlakken schoon met een zacht doek, EVT. met wat schoonmaakmiddel voor staal. Gebruik nooitlicht ontvlambare, bijtende of schurende schoonmaakmiddelen! Verwijder regelmatig al het vuil en roet uit de brander en van het vlammenscherm, om het gebruik veilig te houden. Vervang elke 3 à 4aar de gasslang. Eventuele reparations要去en door waaroor opgeleide specialisten worden uitgevoerd om de veiligheid te waarborgen. Schade en storingen ten gevolge van zichuiitgevoerde reparations of wijzigingen in het apparaat, ongelukken, misbruik, nalatigheid, onjuist/onvoldoende onderhoud en commercieel gebruik doen de garantie verrallen.
INSTALLATIE
Belangrijke veilgheidseisen:
Alleen voor buitengebruik:
- Gebruik de heater nicht in garages en of gebouwen...
- GEEN goederen gegen of op de heater plaatsen.
- GEEN brandbare stoffen bij of nabij de heater opslaan/ bewaren.
- GEEN gebruik makev van de heater als deze Niet volledig is opgebouwd.
- Installatie en reparatie dienen door een bevoed persoon gedaan te worden. De heater behoort een periodieke keuring te ondergaan door een bevoed persoon. Schoonmaken van de heater zou frequent nodig hunnen bij veelvuldig gebruik. Het is van groot belang dat het bedieningspaneel, de brander, de ontstekingen de ventilatiegaten goed schoon gehonden worden.
- De heater is alleen bestemd voor buitengebruik. Gebruik de heater Niet in gesloten ruimtes.
- Bewaar algijd een veilige afstand tot brandbare stoffen. Minimale afstand top 800mm , zijdes 650~mm minimaal.

Brandstofverbruik 675 g/h
Aansluitdruk 30 mbar
Afmetingen 50^50^190cm
Gewicht 21 kg
VERWIJDERING
Wanner uw heater uiteindelijk versleten (of eerder onherstelbaar beschadigd) is, hoort het NietCUSen het huishoudelijk afval. Breng het maar een door uw gemeente aangewezen inzamelpunt van elektrische apparatuur, waar men er zorg voor za dragen datevt. nog te gebruiken materialen tot bestemming komen.
Onderdelen lijst-1
| Onderdeel Nummer | Omschrijving | St. | Afbeelding | Opmerking |
| 1 | Middenplaat | 1 | ||
| 2 | Bedienings-paneel | 1 | Voorgemonteerd op de middenplaat | |
| 3 | Onderplaat | 1 | ||
| 4 | Onderbenen | 4 | ||
| 5 | Bovenbenen | 4 | ||
| 6 | Bovenplaat | 1 | ||
| 7 | Afdekplaat | 1 | Reeds in middenplaat gemonteerd | |
| 8 | Glazen buis | 1 | ||
| 9 | Damper | 1 | Reeds in bovenplaat gemonteerd |
Onderdelenlijst-2
| Onderdeel Nummer | Omschrijving | Aantal: | Afbeeling | Opmerking |
| 10 | Reflector | 1 | ||
| 11 | Gaas | 4 | ||
| 12 | Verbindingsstuk | 1 | ||
| 13 | Montageklem voor roosters | 4 | ||
| 14 | Zijpaneel | 3 | ||
| 15 | Voorpaneel | 1 | De ketting is reeds in het paneel gemonteerd | |
| 16 | Handvat | 1 | ||
| 17 | Schroeven | Reeds voorgemonteerd in het deurtje. | ||
| 18 | Ketting | 1 | Reeds voorgemonteerd in het deurtje. | |
| 19 | AA batterij | 1 |

INJECTOR

OPBOUW BESCHRIJVING
Benodig gereedschap: Kruiskop schroevendraier en baco (Engelse sleutel)
9

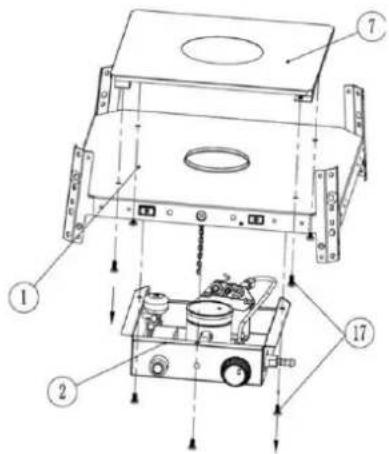

- Demonteer het bedieningspaneel (2) en de afdekplaat(7) van de middenplaat (1) door de schroeven uit te draaien (17)


-

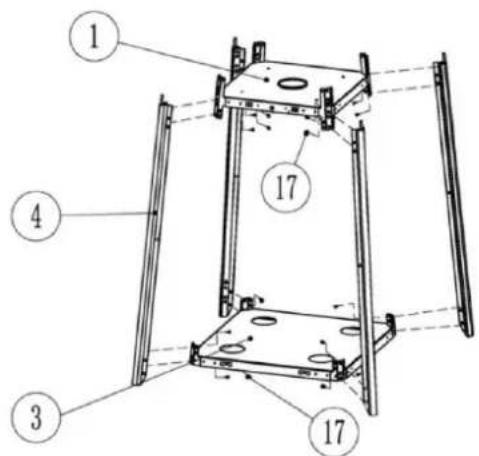

Monteer de onderbenen (4) aan de bodemplaat (3) en aan de middenplaat (1) met de schroeven (17)
-

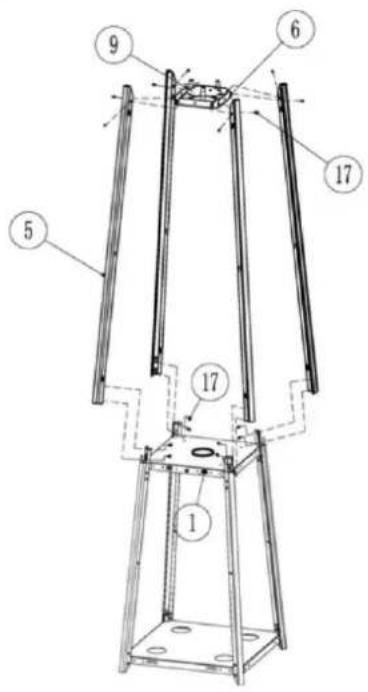

Monteer de bovenbenen (5) aan de onderbenen (4) met schroeven (17), monteer dan de bovenplaat (6) aan de 4 bovenbenen (5) met schroeven (17)


-

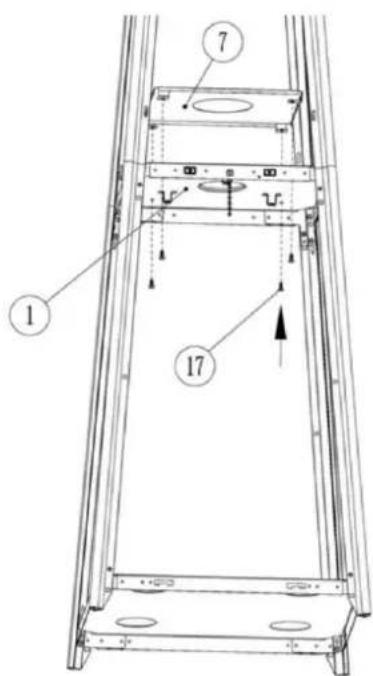

Monteer de afdekplaat (7) op de middenplaat (1) met schroeven (17)
-

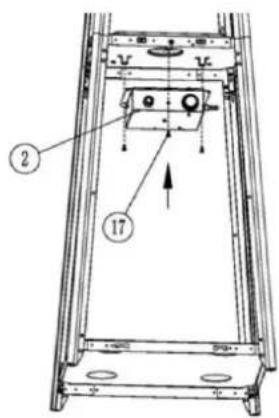

Installeer een AA batterij (19) in het bedieningspaneel, monteer nu het paneel (2) onder de middenplaat (1) met schroeven (17)

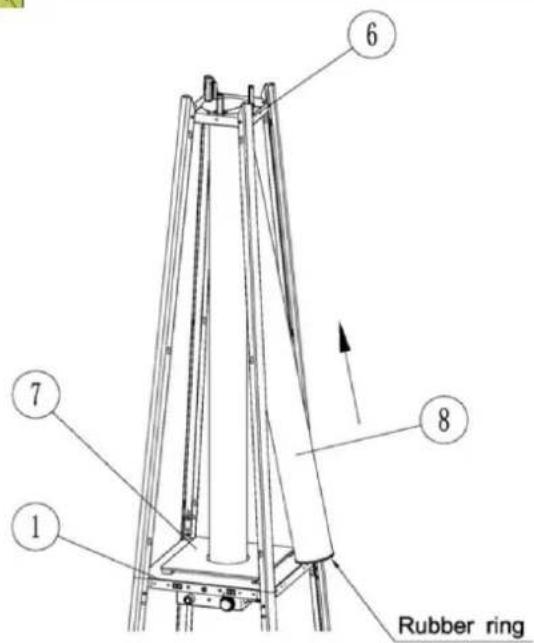

- Zet voorzichtig de glazen buis in (8) door het gat in de bovenplaat (6), zorg ervoor dat de rubberring onder op de glazen buis zit (8). Schuif de glazen buis (8) tot het midden van de middenplaat (7). Controller (8) of deze goed in het midden van de middenplaat staat(1)


-

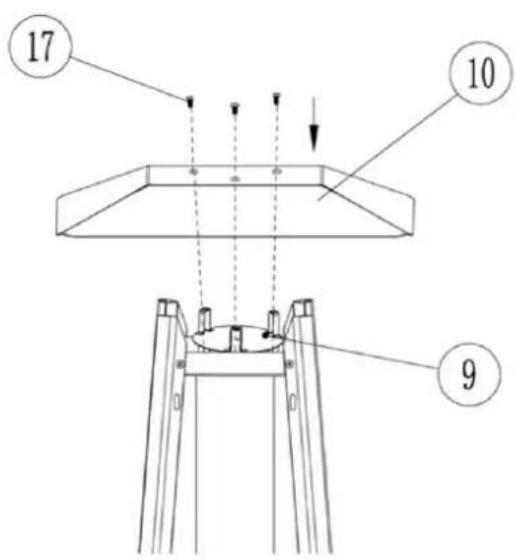

Monteer de reflector (10) op de damper (9) met schroeven (17)
-

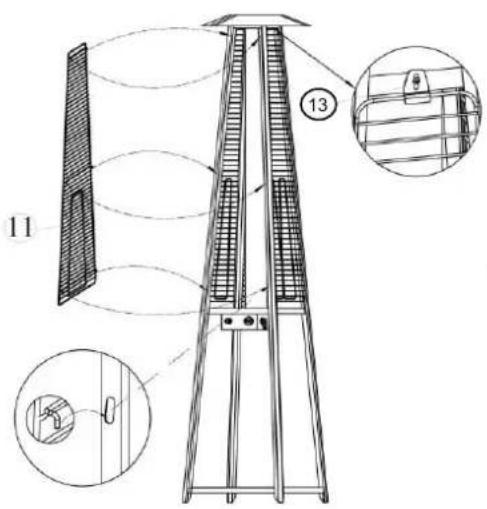

Monteer de roosters (11) door de haken in de gaten van het frame te hangen. Fixeer de roosters met de klemmen (13)

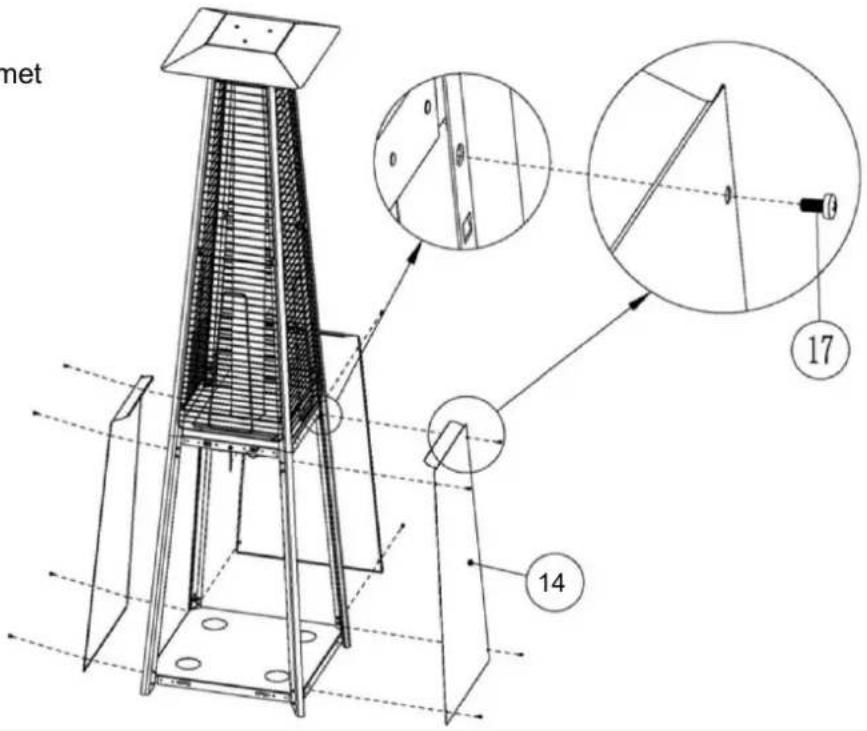

- Monteer de 3 ijpanelen (14) met schroeven (17).
Let op: houd de kant van het bedieningspaneel open!

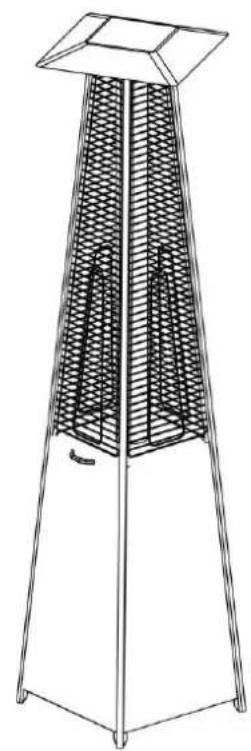

12

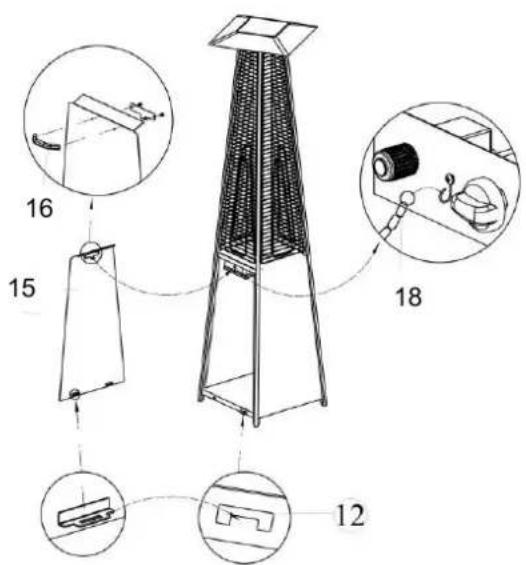

- Monteer het handvat (16) op het voorpaneel (15), monteer de connector (12) aan dechterzijde van het paneel met 2 st. M4X8 bouten, haak de ketting vast (18) in het gat bij het bedieningspaneel, sluit nu de deur gegen de middenplaat, het paneel worden vastgehonden door magneten.
Tip: De deur worden tegeengehonden door de ketting tijdens het bedieren.


Gereed
INGEBRUIKNAME

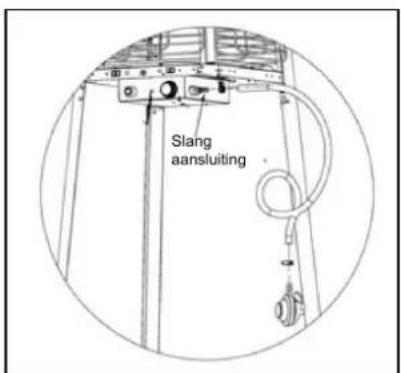

Aansluiten :
U heeft 1 Propaan gasfles van 10kg nodig, geschikt voor een drukregelaar van 30mbar. Monteer de slang aan het bedieningspaneel.
WAARSCHUWING:
Controller op lekkages met zeepwater aan beiden zijden van de connectie van de slang op het bedieningspaneel.

Waarschuwing:
- Gebruik de Eiffel nichtijdens regen, de glazen buis zou{kunnen barsten.
- Als het begint te regen schakel de heater dan UIT.
- Besprenkel de glazen buis Niet met vloeistoffenijdens het branden.
- De glazen buis wordenijdens het branden extreem heet, probeerijdens het branden nooit de buis aan te raken en houd kinderen op afstand.
Zorg ervoor dat de heater stevig staat, de glazen buis zou kuren breken als de heater omvalt.
Brand de heater nooit als de glazen buis barsten vertoont.
13

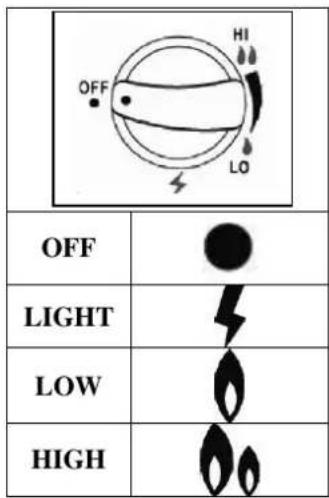

Instructies ingebruikname flameheater:
Controller of de AA batterij goed in de ontsteker zit en of deze vol is. De (+) zijde van de batterij要去ar de buitenkant wijzen

- Controller of de bedieningsknop op OFF staat . Draai langzaam de kraan op de gasfles open.
- Druk en draai de knop op LIGHT positie, druk tegelijkertijd op de ontstekingsknop, u hoor het overspringen van de vonk.
- Controller of de waakvlam brand door in de glazen buis waar beneden te kijken. Brand de waakvlam Niet zet dan de knop weeer op de off positie en herhaal de stappen (Het kan enige keren duren voor dat de waakvlam brand).
- Als de waakvlam brandt, houd dan nog gedurende 15 seconden de knop ingedrukt, hierna draait u de knop langzaam op de LOW positie.
- Voor maximale warmte draait u de knop op 'HIGH'.
- Zet de heater uit door de knop op 'OFF' te zetten.
- Sluit de gaskraan op de fles na gebruik.

PROBLEMEN EN OPLOSSINGEN
| PROBLEM | MOGELIJKE OORZAAK | OPLOSSING |
| Ontsteekt nicht | Gaskraanicht?Gasfles leeg?Luchttoevoer geblokkeerd?Lucht in het aanvoersysteme? | Draai gaskraan openVervang de gasflesMaak deze schoon en openLaat lucht ontsnappen door bedieningsknop in te drukken totu gas ruikt |
| Losse / lekkende aansluitingen?Te lage gasdruk? | Controler alle aansluitingenVervang de gasfles | |
| Waakvlam blijftniet branden | Neerslag rond de waakvlam?Losse / lekkende aansluitingen?Thermokoppel werkt nicht?Gaslek in de aanvoer? | Maak vuileplaatsen schoonDicht de aansluitingen goed afLaat thermokoppel verrangenControler de aanvoerslang enaansluitingen en verwang/dicht zo nodigGasfles bijna leeg; vervang |
| Gasdruk te laag? | ||
| Branderontsteekt nicht | Gasdruk te laag?Openingen geblokkeerd? | Gasfles bijna leeg; vervangVerwijder blokkade en/of maakopeningen schoon |
| Bedieningsknop nicht op "low"?Thermokoppel functioneert slecht?Bevestiging waakvlam gebrekkig?Brander nicht goed op+zijn plaats? | Draai bedieningsknop op "Low"Thermokoppel vervangenBevestig waakvlam correctBevestig brander correct en probeerpohnieuw | |
| Lage vlam | Gasslang gebogen of gedraaid? | Recht de slang en voer eenlekkagetest uit |
| Ongelijkmatigegloed | Gasdruk te laag?Heater staat nicht waterpas? | Vervang de gasflesPlaats de heater op een vlakke steigondergrund |
| Dikke zwarte rook | Brander geblokkeerd? | Schakel de heater uit, maar hemafkoelen en verwijder de blokkadeMaak de brander goed schoon |
WAARSCHUWING
VOOR UW VEILIGHEID:
- Verplaats de heater Niet na gebruik gedurende 45min
- Laat alle elementen eerst goed afkoelen voor u deze aanraakt.
TIP
Bij kustgebieden za er erder corrosie optreden als normal.
- Controller regelmatig op gecorrodeerde delen en repareer deze gewiek.
Wacht tot de heater is afgekoeld alvorens deutsche at te dekken.
