GEBRUIKSAANWIJZING Mertrik FABER

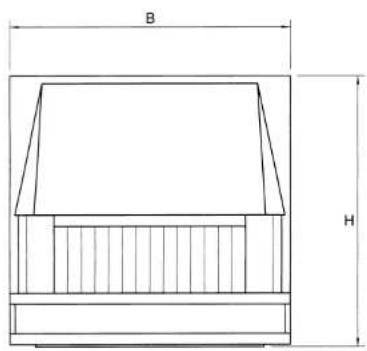

		Carina	Dalara	Malaga	Varia	Vera
H	Hoogte	797	715	755	820	902
B	Breede	820	886	1000	820	902
D	Diepte	379	338	415	379	429
A	Afstand vloer tot hart uitlaat	430	430	430	430	430
d	Diameter uitlaat	100	100	100	100	100

1.

VOORWOORD

1. INLEIDING 3

3.VEILIGHEIDSAANWJZINGEN4

1. VOORBEREIDING EN PLAATSING VAN DE HAARD 6

4.1 Gasaansluiting 6
4.2 Plaatsing van de haard 6
4.3 Plaatsing van dethermostaatvoeler 7

1. SERVICE 8

6.2 Bediening van het toestel
6.3 Aansteken/uitschakelen van de waakvlam
6.4 Aansteken/uitschakelen van de hoofdbrander
6.5 Aansteken/uitschakelen van de sfeerbrander

1. REINIGING EN ONDERHOUD

13

7.1 Reiniging van de brander

13

7.2 Reiniging van het glas

13

7.3 Onderhoud van de mantel

13

1. STORINGEN

14

Bij deze haard ontvangt u een bedienings- en installmentehandleiding. Hierin vindt u naast informatie over het gebruik ook adviezen omrenteilveilgheid en onderhoud.

Bij het samenstellen van de bedienings- en installmentehandelidig is er van uitgegaan dat de haard worden geplaatst door een erkend gastechnisch installerateur, die op die hoogte is van de nationaal en lokaal geldende voorschieren.

In dit boeijke wordert erst de inbouw van de haard beschreven, daarna komt de bediening aan bod. Wij adviseren u het boeijke erst in zijn geheel door te nemen, voordat u het toestel staatl.

Bewaar dit boekje, zatat een volgende gebruiker er zich voordeel mee kan doeen.

NL

2. INLEIDING

In deze bedienings- en installmentehandleiding vindt u, naast informatie over de opstelling en installation, bediening en het onderhoud van de gashaard, ook adviezen over de verilgheidijdens het gebruik. Als u deze handleiding doorleest, bent u snel op de hoogte van de werkking en het gebruik van de gashaard.

De haard is voorzien van een thermische terugslag beveiliging (TTB). Deze beveiliging schakelt de haard uit indien rookgassen zich in het vertrek versuspreden. Dit kan gebeuren indien ventilatie onvoldoende is en/of de schoorsteen Niet goed werkct.

NL2

NL3

3. VEILIGHEIDSAANWIJZINGEN

Laat de gashaard alleen door een erkende installmente plaatsen, overeenkomstig de nationaal en lokaal geldende (brandveiligheids-) voorschriften.

Controleer het toestel op dichtheid van gas en het verbrandingsproductencircuit. Controleer de gastoveor en de rookafvoer op lekken. Controleer de juiste werkig van de regelapparatuur, vlambewakingscircuit, thermokoppelicircuit, en het ontsteken van de brander.

Laat de schoorsteen voor elk stockseizoen vegen. Controleer de schoorsteen voor gebruik op een goede werkinq.

Het toestel mag alleen gebruikt worden in een goed geventileerde rimte.

Het toestel is alleen geschikt voor het verwarmen van de ruimte.

Het toestel is ontworpen voor verwarmingsdoeleinden. Dit houdt in dat alle oppervlaktes, inclusief het glas en de handgreep, zeer heet hunnen worden ( 一 0 0 ^ C ). Een uitzondering hierop vormen de bedieningsknappen.

Wij adviseren u na installmentie van de haard deze enige uren op de hoogste stand te stoken enaar bij tevens goed te ventilieren, zodat het zich op het binnenwerk van de haard bevindende beschemmingsvet gelegenheid krijt tot verdampen.

Omdat een haard een warmtebron is die zorgt voor de circulatie van de lucht in de kamer, is het van belong dat u de haard Niet kort na een verbouwing stoekt. Door de naturulijke luchtcirculatie wordt vocht en nog Niet uitgeharde verf en lak aangezogen en za zich op koude vlakken afzetten.

Een gebroken ruit dient verrangen te worden alvorens het toestel in bedrijf te stellen.

De constructie van de gashaard mag Niet worden gewijzigd.

De gashaard mag alleen gerepareerd worden met originele onderdelen.

Het toestel is afgesteld en verzegeld in de fabrik, overeenkomstig de op de kenplaat aangegeven cat. 12+ en 13+ en op de juiste nominale belasting. De waakv lambrander is afgesteld op het juiste verwbruike. Controller de gevegees op de kenplaat overeenkomen met de lokale gassoort en de druk. Controller de gevegees op de typeplaat overeenkomen met de aard van uw installmentie (zie technische gevegees voor controle). De typeplaat vindt u aan de binnenkant van de deur.

Plaats geen gordijnen, kleren, wasgoed, meubels of andere brandbare materiaielen in de nabijheid van het toestel. De minimale veilige afstand bedraagt 110 cm boven het toestel en 50 cm naast het toestel.

4. VOORBEREIDING EN PLAATSING

VAN DE HAARD

4.1 GASAANSLUITING

Zorg voor een gasaansluiting G3/8" met in de teveoerleiding een (CE goedgekeurde) aflsuitkraan G1/2".

Let erop datijdens het aansluiten de regelapparatuur Niet worden verdraaid. Vermijd spanningen op de regelapparatuur en de leidingen.

Controleer na het aansluiten alle gemaakte aansluitingen op gasdichtheid.

4.2 PLAATSING VAN DE HAARD

Plaats de voet van het toestel minstens 10 cm van de schoorsteenwand. De afstand tot een wand links en rechts van het toestel bedraagt 20 cm.

Sluit het toestel aan op de gasleiding. Het toestel is voorzien van een drukregelaar.

Controele alle gasaansluitingen op gasdichtheid. Gebruik hiervoor zoepwater en/of een gaslekdetector.

Sluit het toestel met een pijp van 0 100 mm aan op het schoorsteenkanaal. Voor de verbindingussen de pijpmond en het schoorsteenkanaalClient corrosievast materiaal te worden gebruikt. Deze verbindingspiip mag nooit lager worden geplaatst dan de pijpmond van het toestel. Bij een verlangde verbindingspiip van de pijpmond hier het schoorsteenkanaal moet deze onder een aftschot van 2 % in de richting van de pijpmond worden geleedg.

Om condensvorming in een stenen rookkanaal tegen te gaan en om de trek, indien nodig, te verbeteren worden geadviseerd het rookkanaal te voorzien van een aluminium of RVS pijp met een doorsnede van minimaal 100 mm.

4.3 PLAATSING VAN DE THERMOSTAATVOELER

Monteer de bijgeleverde thermostaatklem op een koele plaats in de nabijheid van de haard. Druk hierinervoigens de thermostaatvoeler, welche zich in de branderenuit bevindt.

6. INGEBRUIKNAME

6.1 GASSOART

Op de typeplaatkest u zien voor welke gassoort de haard geschikt is. De typeplaat vindt u achefter het deurteje op het binnenwerk

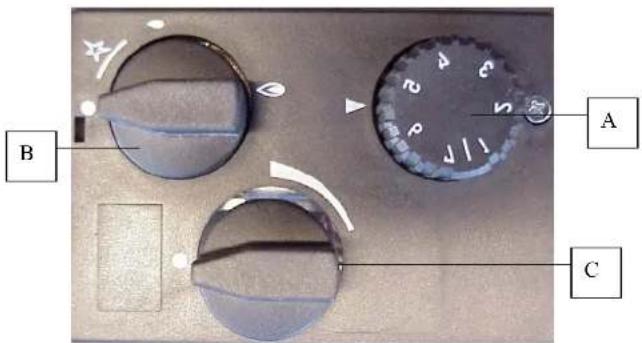

6.2 BEDIENING VAN HET TOESTEL

Het regelblok bevindt zich ache ter de bedieningsklep.

De haard is te bedieren met 3 knappen. Met bedieningsknop B kurz u de brander ontsteken. Met thermostaatknop A kurz u de stand van de hoofdbrander instellen. Met bedieningsknop C kurz u de sfeerbrander regelen.

6.3 AANSTEKEN/UITSCHAKELEN VAN DE WAAKVLM

Aansleken

Draai de thermostaatklop A op stand I. Druk bedieningsknop B in en draai deze al ingedrukt houdend via stand | hier aan stand . De waakvlam ontsteekt door een vonk. U hoort een tik. Houdt de knop dertig seconden ingedrukt indien de waakvlam brandt. Nu moet de waakvlam blijven branden. Is dit nicht het geval, herhaal dan bovenstaande handelingen.

NL10

Uitschakelen

Draai bedieningsknop Baar stand en draai deze door hier stand.

Druk vervalgens de knop in

6.4 UITGAAN VAN DE WAAKVLAM

Waarschuwing! Indien door welke oorzaak dan ook de waakvlam dooft, minimaal 5 minuten wachten alvorens de waakvlam opnieuw te ontsteken.

Mogelijkkeoorzaken van het doven van de waakvlam zich :

bedieningsfout;

• ingrijpen van de Thermische Terugslag Beveiliging (TTB)veroorzakt door een slechte schoorsteenwerking of een te geringe luchttoevoer; - defect in het waakvlamsysteen;
• vervuiling van de waakvlam.

Indien de haard geregeld uitschakelt, neem dan contact op met uw installateur.

6.5 AANSTEKEN/UITSCHAKELEN VAN DE HOOFDBRANDER

Belangrijk: Draai knop B op stand , pas dan zich de twee afzonderlijk te regelen branders te bedieren.

Aansteken

Draai knop A linksom vanuit stand 1. De hooftbrander za nu ontsteken. U kunt daarna met knop A de temperaatur in de kamer regelen. Cijfer 1 betekesten een lage temperaatur, ieder opvolgend cijfer een hogere temperaatur waarbij op stand 7 de hoogste temperaatur bereikt worden. De modulerende thermostat haandhaat automatisch de door u ingestelde temperaatur. De thermostat zaat de kamer altijd op een minimum temperaatur houden. Draai hiertoe de thermostatknop op stand 1. Dit betekestat dan als u de thermostatknop op deze lage stand zet, de haard bijv.'s nachs laag kan doorbranden.

Waarschuwing! Indien door welke orzaaek dan ook de waakvlam dooft, minimaal 5-minuten wachten alvorens de waakvlam opnieuw te ontsteken.

NL 11

Uitschakelen

Door de thermostaatknop (A) op 1 te zetten, schakelt u de hoofdrander in de vorstveeligingsstand. U schakelt de beide branders uit door de ontsteekknop (B) maar

te draaien.

6.6 AANSTEKEN/UITSCHAKELEN VAN DE SFEERBRANDER

Belangrijk: Draai knop B op stand, pas dan zich de twee afzonderlijk te regelen branders te bedieren.

De steuerbrander is met knop C in te stellen op een stand waar keuze. Het sfeervuur blij onveranderd continu branden. Indien een andere stand gewenst ist, dan met knop C opnieuw instellen.

Aansteken

Knop C indrukken en linksom draaien via

Uitschakelen

Knop C maximaal rechtsom draaien maar

7. REINIGING EN ONDERHOUD

De haard dient Jaarlieks te worden gereinigd en gecontroleerd door een erkend installmenteur. Dit geldt ook voor het rookkanaal.

Controle

op:

-dichtheid van het gascircuit;

• de joiste werkung van de regelkraan, het thermokoppelicircuit en het ontsteken van de brander.

Reiniging

van:

• waakvlamsystem;

• de brander;

• de verbrandingsruimte;
• de rookgasafvoer.

7.1 REINIGING VAN DE BRANDER

Wanneer de haard is afgekoeld, kan de brander gereinigd worden.

7.2 REINIGING VAN HET GLAS

Afhankelijk van de gebruiksintensiteit kan zich in de loop derijd een aanslag vormen op het glas. Deze aanslag kutu verwijderen met een speciale glasreiniger of ceramicke kookplaatreninger. Raadpleeg de instructies op de verpakking. Wij raden aan het toestel schoon te latenten makeen door een erkend installateur.
Een slecht functionere schoordsteen en verkeerde positie van de blokken zorgen voor een grotere verruiling van het glas.

7.3 ONDERHOUD VAN DE GELAKTE DELEN

De lak opwrijven met een zachte doeck. Verwijder eventuele vlekken als de haard koud is met een vochtige doeck of lauw water. In geen geval schuurmiddelen, benzine, petroleum of andere oplosmiddelen gebruiken.

NL

8. STORINGEN

STORING	OORZAAK	REMEDIE
Niet aangaan of uitgaan van de haard.	- Lucht in de toevoerleiding (na stilstand van het toestel).	- Ontluchten.
	- Onvoldoende gasdruk.	- Controller of de gastroevoer-leiding is verwuid of dat de aansluitkraan Niet open staat.
	- Waakvlam is verwuid.	- Maak de brandier voorzichtig schoon met een stofzuiger.
	- De aansluiting van het thermokoppel maakt geen goed contact.	- Controller het thermo-elektrisch circuit.
	- De Thermische Terugslag Beveiliging (TTB) is ingeschakeld.	- De TTB schakelt in als er verbrandingsgassen de ruimte in stromen doordat de verbrandingsgassen Niet door de schoorsteen aan buiten kuren. Zorg voor een goede schoorsteenwerking en een goede ventilatie. Indien de TTB regelmatig in werkinq treedt, waarschuw dan de installateur.
	- De haard is op een andere gassoort ingesteld dan dat er toegevoerd worden.	- Controller op het typeplaatje voor welke gassoort de haard geschikt is en raadpleeg uw installateur.

NL14

NL

9. AFVOEREN VERPAKKING EN TOESTEL

De verpakking van het toestel is recyclebaar. Gebruikt konnen zijn:
-karton;
- CFK-vrij schuim (zacht);
-hout;
- kunststof
papier.

Deze materialen moeten op verantwoorde wijze en conform de overheidsbepalingen worden afgevoerd.

De overheid kan u ook informatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte apparaten.

FR

DESCRIPTION DE L'APPAREL

fig.1 dimensions
