GEBRUIKSAANWIJZING R23 NESTOR MARTIN

GEBRUIKSAANWIJZING MODE D'EMPLOI

HOUT-MULTI BOIS-MULTI

THERMIC DISTRIBUTION EUROPE SA/NV

5 VOIE AXIALE

B-5660 COUVIN

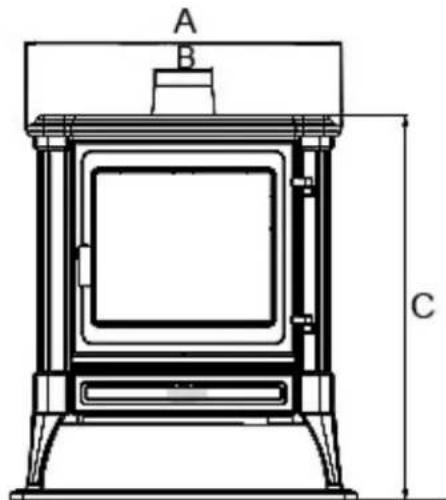

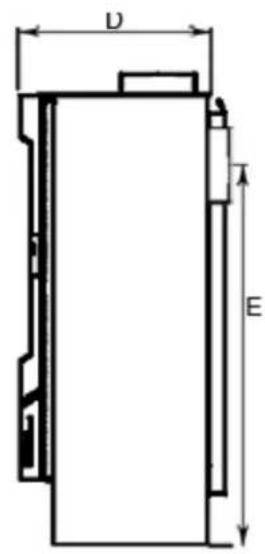

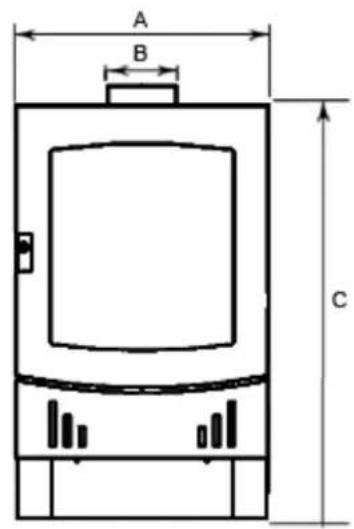

Dimensions

Model	A	B diam. int.	C	D	E	F
S13	480	125	594	242		482 349
S23	594	150	683	269		558 394
S33	631	150	752	279		629 395
S43	735	180	803	326		666 460
H13	499	125	566	232		454 340
H23	610	150	659	239		536 369
H33	649	150	370	254		582 649
H43	753	180	766	287		630 420
SP23	594	150	748	n/a		558 394
SP33	631	150	819	n/a		608 395
SP43	735	180	872	n/a		666 460

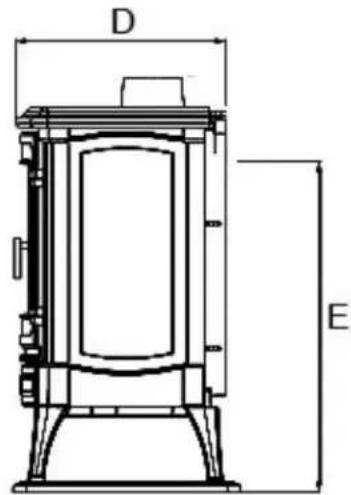

Dimensions

Model	A	B diam. int.	C	D	E
X23	512	150		738	393
X33	542	150		807	398
X43	682	180		849	486
R23	512	150		738	393
R33	542	150		807	398
R43	682	180		849	486
RH33	565	180		1063	398
RH43	675	180		1029	486
FH33	565	180		1063	363

937

896

937

BELGIE - NEDERLAND

NESTOR

MARTIN

THERMIC DISTRIBUTION EUROPE SA/NV

VOIE AXIALE

B-5660 COUVIN

GEBRUKSAANWIJZING

HOUT MULTI

Uw verwarmingstoestel werk met de grootste zorg gebouwd om u voldoening te schenken en de beste Diensten te bewijzen.

U hebt gekozen voor een van de Beste toestellen op de markt. Uw volledige tevredenheid za noctans afhangen van de naleving van de volgende aanbevelingen:

INSTALLATIE

• Deze要去 conform zich met de geldende regels.
• Het toestel要去 minstens op 40 cm van brandbare materialen geplaatst worden, Eventueel een bescherming voor de muur voorzien, Indien de bevloering geen plaveien zijn (d.w.z. tapijt - parket enz...) dient men een vloerbescherming te voorzien welke op het toesteluitsteekt, (20 cm beide kant en 50 cm aan de voorkant.)
• Er op letten dat de schoorsteenkanaal vrij is van roet, vuil en zorecht möglichk is.
• De kanaal van de schoorsteen moet zich en de wanden zo weinig möglich oneffenheden vertonen.
  De aansluiting van het toestel aan de schoorsteen moet ook zich en bestaan uit onbrandbaar en indien möglich roestvast materiaal (geëmailleerde of glaluminiseerde plaat, inox...)

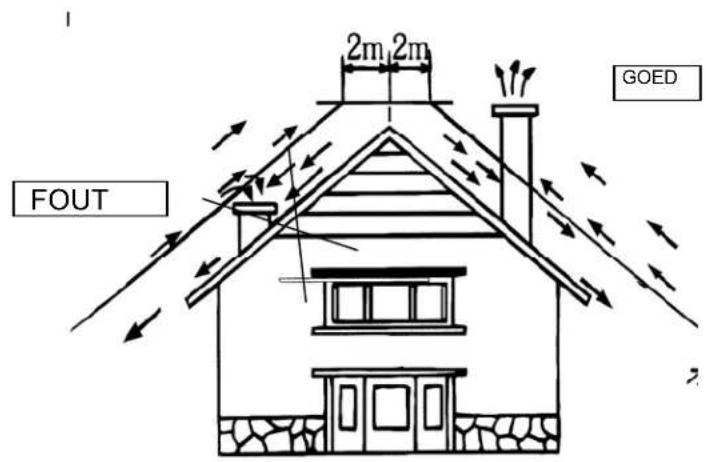

• De schoorsteen zal voldoende hoog zijn en vrij om alle terugslag te vermijden. Ze要去 door isolerende materialen beschermd worden om alle gevaar van roetzwart worden, in de bovenkant van de leiding, te vermijden. Ze要去 eventueel uitergeruit�zim met regenkap om alle regenval in de mantel te voorkomen.

Opmerking :

Opmerking: De eerste keer dat u de kachel aansteekt, ontstaat er alkijd een brandlucht die na enkele uren volledig verdwenen moet+zijn.

Na deze eerste ontsteking kan het nodig+zijn om de ruit met een zachte vod en een standardproduct voor het reinigen van ruiten schoon te make.

Installatie van de keerplaat (S33 & H33):

Uw toestel is uitergerust met een keerplaat in keramische verzels (zie afb. 1). Dit onderdeel is kwetsbaar en.daarom afzonderlijk verpakt om beschadiging tijdens het vervoer te voorkomen. De keerplaat moet geinstalleerd worden voor de eerste ontsteking van het toestel.

Ga voor de installment als volgt te werk :

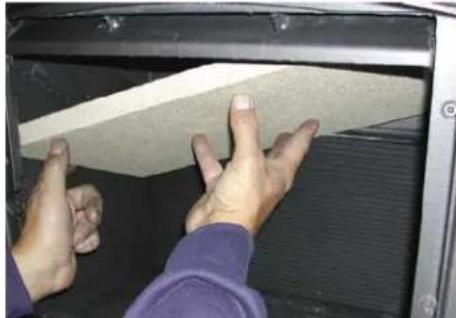

afb.2. Plaats de keerplaat in de verbrandingskamer. Leg ze rechts op de daartoe bestemde gietijzeren rand.

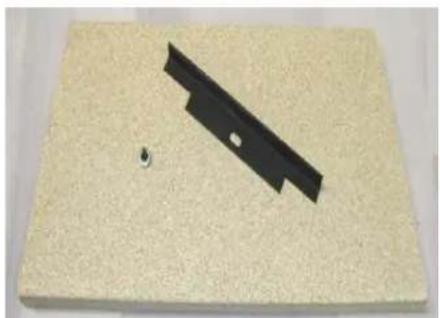

aftb.1.Keerplaat ^+ hoekijzer ^+ schroef

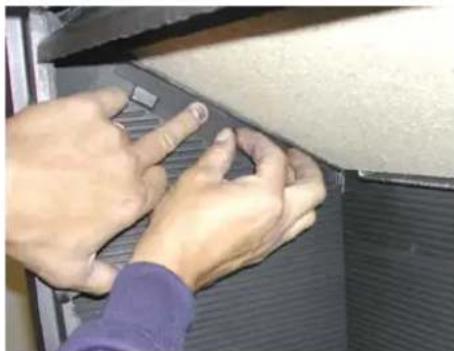

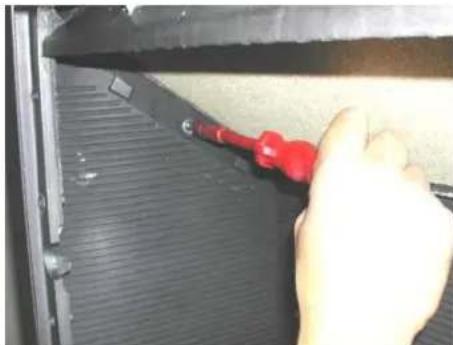

aftb. 3. Plaats links in de verbrandingskamer afb. 4. Schroef het hoekijzer stevig vast het hoekijzer onder de keerplaat. onder de keerplaat.

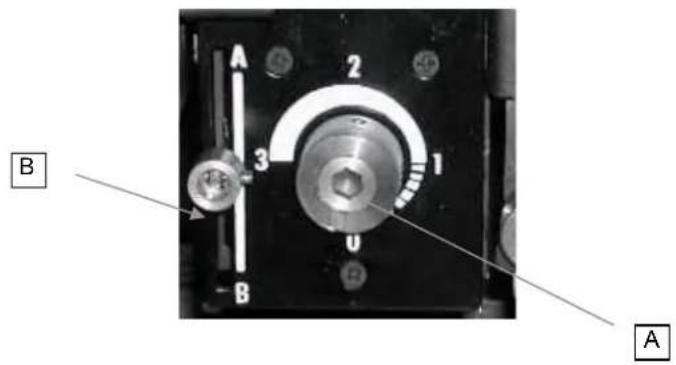

7 WERKING VAN DE DEDIENINGEN

De asbakdeur openen om toegang te krijgen tot de bedieningen

Bediening A om de intensiteit te regelen

Bediening B om de werkingsmodus in te stellen

Werkingsmodus

Alleen hout

Reinigen van deruit

Onsteking

Alleen kolen

Intensiteit

Maximum

Minimum

Voorbeelden van instelleningen

Reinigen van deruit

Onsteking

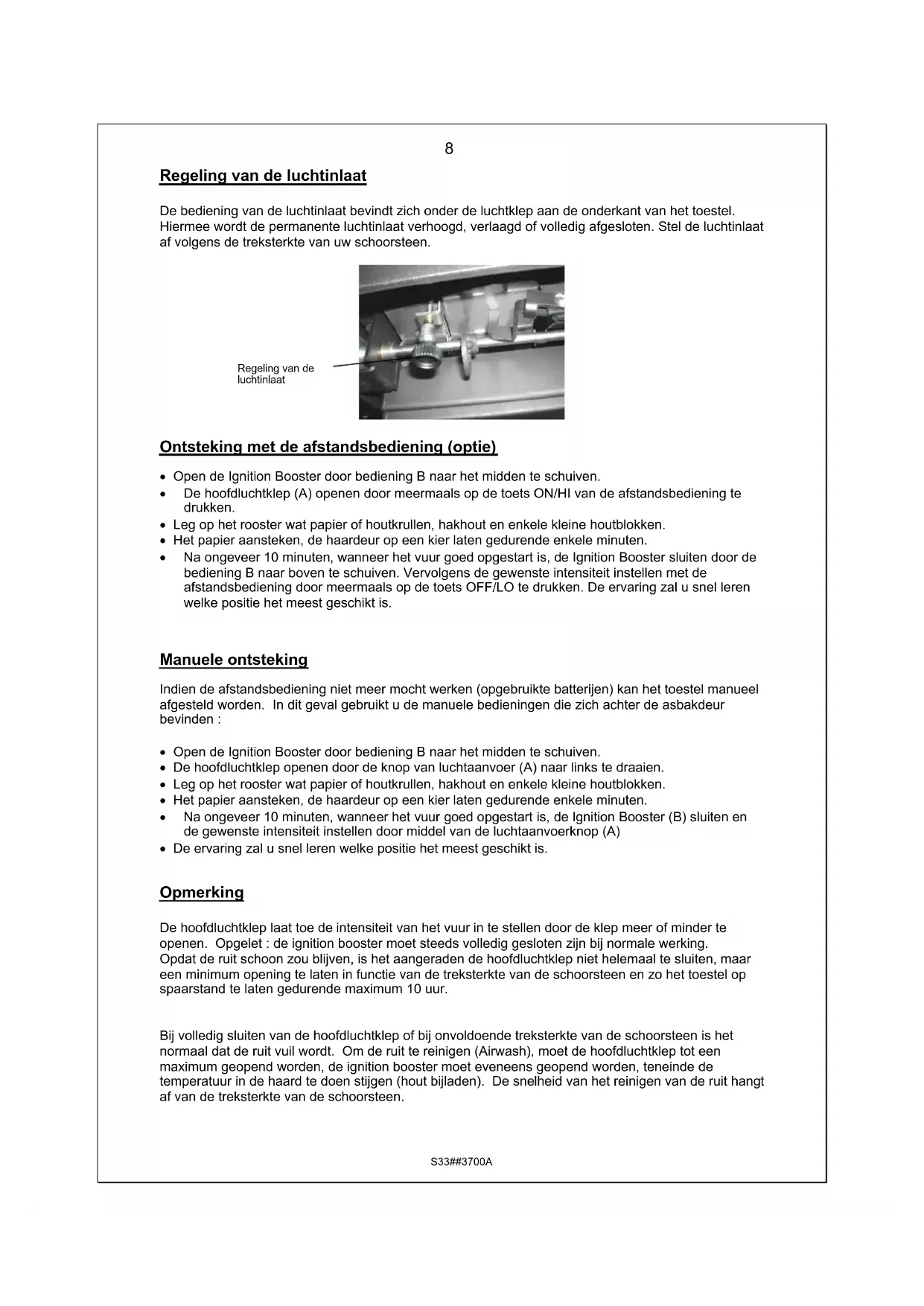

Regeling van de luchtinlaat

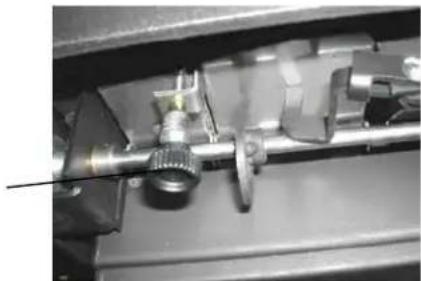

De bediening van de luchtinlaat bevindt zich onder de luchtklep aan de onderkant van het toestel. Hiermee worden de permanente luchtinaat verhoogd, verlaagd of volledig afgesloten. Stel de luchtinlaat af volgens de treksterkte van uw schoorsteen.

Regeling van de luchtinlaat

Ontsteking met de afstandsbediening (optie)

• Open de Ignition Booster door bediening B maar het midden te schuiven.
• De hoofdluchtklep (A) openen door meermaals op de toets ON/HI van de afstandsbediening te drukken.
• Leg op het rooster wat papier of houtkrullen, hakhout en enkelekleine houtblokken.
• Het papier aansteken, de haardeur op een kier latent gedurende enkele Minutes.
• Na ongeveer 10 minutes, wonneer het vuur goed opgestart is, de Ignition Booster sluiten door de bediening B maar boven te schuiven. Vervolgens de gewenste intensiteit instellen met de afstandsbediening door meermaals op de toets OFF/LO te drukken. De ervaring zal u sneleren welke positie het meest geschikt is.

Manuele ontsteking

Indien de afstandsbediening nicht meer macht werken (opgebruekte batterjen) kan het toestel manuele afgesteld worden. In dit geval gebruikt u de manuele bedieningen die zich darüber de asbakdeur bevinden :

• Open de Ignition Booster door bediening B maar het midden te schuiven.
• De hoofdluchtklep openen door de knop van luchtaanvoer (A) maar links te draaien.
• Leg op het rooster wat papier of houtkrullen, hakhout en enkelekleine houtblokken.
• Het papier aansteken, dehaarour op een kier laten gedurende enkele minuten.
• Na ongeveer 10 minutes, wanner het vuur goed opgestart is, de Ignition Booster (B) sluiten en de gewenste intensiteit instellen door middel van de luchtaanvoerknop (A)
• De ervaring zal u snel leren welke positie het meest geschikt is.

Opmerking

De hoofdluchtklep staat toe de intensiteit van het vuur in te stellen door de klepmeer of minder te openen. Opgelet : de ignition booster要去 steeds volledig gesloten+zijn bij normale werking. Opdat de ruit schoon zou blijven, is het aangeraden de hoofdluchtklep Niet hebemaal te sluiten, maar een minimum opening te lately in functie van de treksterkte van de schoorsteen en zo het toestel op spararstand te lately gedurende maximum 10uur.

Bij volledig sluiten van de hoofdluchtklep of bij onvoldoende treksterkte van de schoorsteen is het normaal dat de ruit vuil worden. Om de ruit te reinigen (Airwash), moet de hoofdluchtklep tot een maximum geopend worden, de ignition booster moet eveneens geopend worden, teneinde de temperatuur in de haard te doen stijgen (hout bijladen). De snugheid van het reinigen van de ruit hangt af van de treksterkte van de schoorsteen.

Bijladen van de haard

Om rookhinder in de woning te vermijden en voor een snelle opwakkering, volgende instructies volgen:

• Enkel bijladen wanner er nog enkel gloeienda kolen liggen,
• eerst de schuifklep (B) op "ingnition booster"-stand verschuiven d.w.z. in het midden;
• cervolgens de intensiteitsknop (A) maar maximum verdraien,
  tenslotte de haarddeur met finesse openen tot op een kier. Na een minuut de haarddeur openen en bijladen.
• De haarddeur enkele Minutes op een kier latent staan.
  Zodra het vuur goed brandt, de haardeur sluiten,
• De schuifklep (B) terug maar boven verplaatsen (positie A)
• de gewenste intensiteit instellen door de intensiteit'sknop te verdraaien (of door middel van de afstandsbediening door enkele malen per impuls op de OFF/LO toets te drukken).

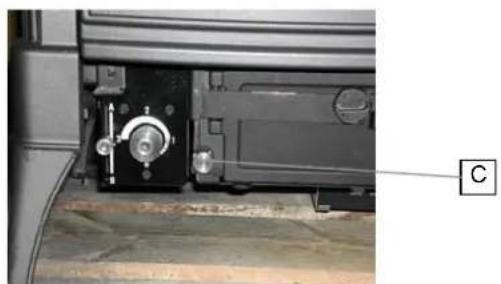

Verwijderen van de asse

Om de assen uit de haard te verwijderen, de stang (C) van het rooster van voren maarchter schudden door middel van de haak. De assen regelmatig ledigen om een overvolle asbak te voorkomen.

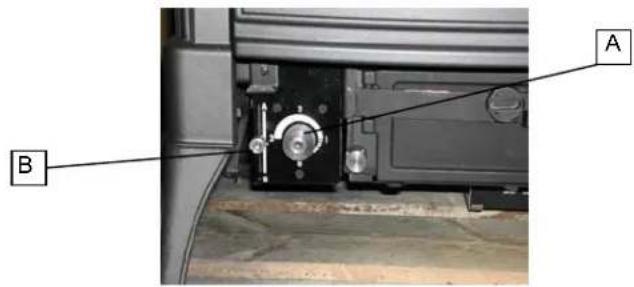

WERKING OP KOLEN

Met manuele bediening

Opmerking: de hoofdluchtklep (B)要去 algid zichn (onderaan).

Ontsteking

• Papier, hakhout en wat kolen op het rooster leggen.
• De hoofdluchtklep (B) sluiten, de ignition booster openen.
• Het papier aansteken en het hout vuur lately vatten.
• Na ongeveer 10 minutes, wanner het vuur goed brandt : de haarddeur openen, de haard vullen met kolen en een helling vormen boven het rooster.
• De haarddeur sluiten.
• De intensiteit van de haard instellen enkel door middel van de ignition booster (A).

BRANDHOUT

Hout: blokken tot 45 cm (399 92)

Bruinkoolbriketten - Geperste blokken (binnenbreedte van de haard : 60 cm) - Magere steenkool met een minimumkaliber van 20 × 30 - Eierbrikten van minimum 20 ~g en steenkoolbrikten.

Gebruik enkel droog hout, wat betekent dat het naeer dan 18 maand beschut gedroogd te hebben, nog 20% vocht bevat.

Het hout要去 zuiwer en vast zich, gezond en vrijwel reukloos. Droog hout ontsteekt en brandt better. Het levert minder asse op en die asse is bovendien minder smeltbaar, wat de vorming van slakken voorkomt. Droog hout heeft het hoogste rendement.

In bosrijke gebieden en op het platteland is hout vaak de goedkoopste brandstof. Een kilogram hout kan evenveel warmte opleveren als 450g kolen, 520g cokes, 340g stookolie, 320g butaangas, 0,420 I lampolie.

Welk is het Beste brandhout?

Sommige houtsoorten vatten gemakkelijker vuur dan andere. Haagbeuk, beuk en eik bieden het meeste waarstand gegen vuur. Esp, berg en linde branden gemakkelijk, maar minder lang. Ten slotte zich er nog de zachte loofbomen en de naaldbomen. De diameter van de houtblokken beinvloedt de verbranding. Deze klassering worden alleen ter indicatie gegeven. Immers, het Beste brandhout is steeds per definitie het droogste haut..

Wat zichen de nadelen van vochtig hout?

Vochtig hout heeft een lager verwarmingsvermögen, waardoor de verbrandingstemperatuur lager ligt en bijgevolg ook het rendement. Vochtig hout vat moeilijk vuur, brandt slecht en produeert veel rook. Bovenal bevordert het gebruik van vochtig hout de vorming van afzetten in de rookkanalen (teer en bister).

Wat zijn teer en bister?

Dit zich ziekten die de schoorsteenkanalen können aantasten.

Als de rookgassen met een lage temperatuur in de schoorsteen verechtkomen, condenseert een deel van de waterdamp die zij met zich meevoeren. De zwaarste bestanddelen worden afgezet in het kanaal. Dit is TEER. Het mensel oxideert met de lucht en vormt roetbruine vlekken. Dit is BISTER.

Om deze ongemakken te voorkomen要去en vier voorwaarden worden voldaan: steeds droog hout gebruiken, alleen een toestel gebruiken dat geschikt is voor hout, het toestel aansluiten op een schoorsteen met ditke wanden en een regelmatige doorsnede (het systeme met een koker van 20 × 20 cm worden veel toegepast) en de aansluitingsbuizen zo kort möglichk honden.

Hoelang moet hout drogen?

Hout dat op gebruikslengte worden gezaagd en onmiddelijk onder een verlucht afldek worden opgestapeld, drooegt sneller dan hout dat men in steresaar liggen. Kwartieren drogen sneller dan rondhout. Hout dat teklein is om te worden gekloofd, moet worden geschild door een stuk van de schors te verwijderen. Rondhout dat meer dan een aan de lucht worden blootgesteld, kan aangetast worden (rotting).

Brandhout moet ten minste 18 maanden tot 2aar drogen. Deze droogtijd kan worden ingekort (12 tot 15 maanden) door het hout op gebruikslengte te zagen en onmiddelijk onder een verlucht afldek te stapelen.

ONDERHOUD

Het reinigen van de ruit in ceramglas geleurt koud, door middel van reinigingsproducten uit de handel of met azijnwater.

Aan het einde van elk verwarmingsseizoen, of vaker indien het gebruik of de brandstof het vergen, het toestel, de buis en de schoorsteen zorgvuldig reinigen.

BUITEN DIENST STELLEN Tijdens DE ZOMER

Alle asse uit het toestel verwijderen, de haarddeur en de luchtklep sluiten.

Indien het lokaal vochtig is, eventueel, opslorpende zouten binnen in het toestelplaatsen of eventuel van de schoorsteen loskoppelen. Desgevallend met neutrale vaseine insmeren.

GEBREKKIGE WERKING

Een gebrekkige werkung is in vele gevallen te wijten aan een onvoldoende treksterkte van de schoorsteen. Kijk de volgende punten na :

• De doorsnede van de schoorsteen要去 voldoendeijken (3 tot 4 dm2) de doorlaat mag Niet verstopt�uien door pauin, roet enz.
• De buis steckt te diep in de schoorsteen.
• De aansluiting van het toestel aan de schoorsteen is nicht dicht of er zijn verschillende toestellen opdezelfde schoorsteen aangesloten of de schacht van de schoorsteen is nicht meer waterdicht, (barsten, Reinigingskleppen).
• De schoorsteen is te laag ten opzichte van hindernissen in de omgeving, hetgeen een reden kan zichn van zwakke trek en terugslag.
• Opmerking: Voor een normale werkig moet de gemeten onderdruk op de buis ten minste 1,5 mm van de waterkolom bedragen.

TOEBEHOREN

Pook

Haak met vork om de asbak te verwijderen,

Haak om de luchttoevoer te regelen.

Haak om te ontassen

GEÉMAILLEERDE UITVOERING

De barstjes die zich op een emailvlak können voordoen, haarscheurtjes genoemd, können in geen geval beschouwd worden als een fabricagebout.

Deze barstjes zijn het gevolg van een verschil van het uitzettingscoefficientussen gietijzer ofplaatstaal en email. Ze hebben overigens geen negatif effect op de heching van het email.

• Laat uw toestel door een deskundigvakmanplaatsen.
  In geval van problemen, zich onmiddelijk tot hem wenden.
  Vraag hem u de originele onderdelen NESTOR MARTIN te bezorgen, opgelet voornamaak. Om een onderdeel te bestellen, verwt u zich tot uw installmenter-verdeler om het bestelnummer van het onderdeel te kennen. Zeg hem om welt onderdeel het gaat en hij zal het nodige doeon om het bij NESTOR MARTIN te bestellen.
• Het verdient aanbeveling het vermogen van toestellen Niet te overschatten in verhoudig tot het teverwarmen volume.
• Laat uw toestel nooit werken met de asbakdeur open. Dit kan het toestel en het email ernstig beschadigen.

GARANTIE

NESTOR MARTIN garandeert de eigenaars van dit toestelijdens de hierna vermelde garantieperiode dat het toestel vrij van materiaal- en fabricagefouten is. Deze garantie is onderworpen aan de hierna toegelichte voorwaarden.

De onderstaande garantiekaart moet ons binnen 15agation na installmentie van het toestel teruggestuurd worden.

Deze garantie is beperkt tot het verwangen van de onderdelen en dekt het arbeidsloon Niet. Alle Kosten betreffende het arbeidsloon voor het verwangen van de onderdelen zich voor uw rekening.

1 JAAR 5 JAAR
HANDGREPEN GEÈMAILLEERDE EN GELAKTE ONDERDELEN INSTELLING LUCHTAANVOER AFSTANDSBEDIERING RECEPTOR MOTOR	VERBRANDINGSKAMER

Zijn uitgesloten van de garantie :

• Roest als gevolg van condensatie worden Niet door de garantie gedekt.
• Dilatatie- of retractiegeluiden bij het ontsteken of doven worden nicht gedekt.
• Emailsplinters of beschadiging van het emailloppervlak meer dan 7 dagen na de installmentie worden door geen enkele garantie gedekt. Controlleruw toestel alvorens het te aanvaarden om elke fouit in het email op te sporen.
• De garantie geldt nicht voor de ruit, noch voor onderdelen die in contact komen met het vuur (rooster, roosterhouser, beschemrstukken, keerplaat), evenals de schade veroorzaakt aan de afstandsbediening door ze te lately vallen.

Alle werkzaamheden betreffende het onderhoud en/of het verwangen van de onderdelen要去en voor u door een onderhoudsbedrijf of een vakman worden uitgevoerd die door de NESTOR MARTIN dealers werden ergend. Wanner u voor een defect onderdeel de garantie wilt inroepen,That u het onderdeel verwangen en stuart u het defecte onderdeel maar de NESTOR MARTIN dealer voor controle. Wanner het defect door de garantie wordt gedekt, wordt het reserveonderdeel Niet aangerekend. De transportkosten voor het reserveonderdeel en het terugsturen van het defecte onderdeel zichoor voor uw rekening. De verwanging of de reparatie onder garantie wordt gedekt volgens de voorwaarden en gedurende neog resterende periode van de oorspronkelijke garantie. De garantie dekt onder geen enkel bedding defecten of werkingsstoringen die het gevolg zichon van een ongeluk,oneigenlijk gebruik,verkeerd gebruik,aanbrengen van wijzigingen,foutieve installmentie of verkeerd onderhoud of oneskundige reparatie.

De verplaatsingskosten van een NESTOR MARTIN-agent die waar de gebruiker komt, worden Niet door de waarborg gedekt. Een in een winkel gekocht en meegenomen toestel geniet geen fabriekswaarborg. Interventions onder garantie+kennen enkel gebeuren door een door NESTOR MARTIN erkendvakman. In tegengesteld geval zullen de kosten aangerekend worden.

GARANTIEKAART LOSMAKEN EN INGEVULD TERUGSTUREN NAAR THERMIC DISTRIBUTION.

NAAM.

ADRES

MODEL

AANKOOPDATUM
