Soort product	Actief geluidssysteem (actieve luidspreker)
Merk	Skytec
Model	SP1000A
Beschikbare luidspreker versies	20 cm (8"), 25 cm (10"), 30 cm (12"), 38 cm (15")
Kastmateriaal	Geïnjecteerd polypropyleen (co-polymeer)
Voeding	Netvoeding 230 V AC / 50 Hz, beveiligd met zekering 16 A
Stroomverbruik	Niet gespecificeerd (schatting: 100-500 W afhankelijk van versie)
Audio-ingangen	1 of 2 microfooningangen (afhankelijk van versie), 1 lijn ingang (RCA of jack)
Uitgangen	Lijn voor doorlus naar 2e actieve luidspreker
Instellingen	Microfoonvolume, lijnvolume, toonregeling (laag/hoog) afhankelijk van versie
Gehoorbescherming	Hoge geluidsdruk, niet overbelasten
Aanbevolen gebruik	Binnen, vlak en stabiel oppervlak
Montage	Vloersteun of ophanging aan goedgekeurde bevestigingspunten
Stapelen toegestaan	Tot 60 kg totaalgewicht
Onderhoud	Reinigen met een droge doek; vocht vermijden
Elektrische veiligheid	Loskoppelen voor reiniging of zekering vervangen; niet openen
Reserveonderdelen en repareerbaarheid	Vervangbare zekering (type 16 A); andere reparaties door gekwalificeerde technicus
Geschatte gewicht	5 tot 15 kg afhankelijk van versie
Geschatte afmetingen (B x H x D)	30-50 x 40-70 x 30-45 cm afhankelijk van versie
Garantie	Beperkte garantie; niet gedekt bij verkeerd gebruik

Veelgestelde vragen - SP1000A Skytec

Hoe sluit ik een microfoon aan op de SP1000A luidspreker?

Sluit de microfoon aan op de microfooningang (XLR of jack afhankelijk van versie) op het bedieningspaneel. Stel vervolgens het microfoonvolume in op een gematigd niveau en pas geleidelijk aan.

Wat te doen als de luidspreker geen geluid produceert?

Controleer eerst de kabelaansluitingen (microfoon, bron, netvoeding). Zorg ervoor dat het volume niet op minimum staat. Test met een ander bronapparaat of vervang de kabels door nieuwe. Als het probleem aanhoudt, raadpleeg dan het hoofdstuk Storingsdiagnose in de handleiding.

Kan ik de Skytec SP1000A luidspreker buitenshuis gebruiken?

De luidspreker is ontworpen voor binnengebruik. Hij moet worden beschermd tegen vocht en condensatie. Incidenteel buitengebruik is mogelijk als hij wordt beschermd tegen regen en vocht, maar dit wordt niet aanbevolen.

Hoe stel ik de lage en hoge tonen in?

Bij de versies 30 cm (12") en 38 cm (15") gebruikt u de Laag en Hoog potentiometers om de toon aan te passen. Draai met de klok mee om te verhogen, tegen de klok in om te verlagen. Bij de kleinere versies is alleen een algemene toonregeling beschikbaar.

Wat is het gewicht van de SP1000A luidspreker?

Het gewicht varieert afhankelijk van de luidspreker grootte: reken op ongeveer 5 tot 8 kg voor de 20 cm en 25 cm versies, en 10 tot 15 kg voor de 30 cm en 38 cm versies. De polypropyleen kast is ontworpen om licht en gemakkelijk te vervoeren te zijn.

Hoe reinig ik de luidspreker?

Gebruik een zachte, droge doek om het oppervlak van de kast en het rooster af te vegen. Gebruik nooit vloeibare of schurende producten. Bescherm de luidspreker tegen vocht dat de levensduur kan verkorten.

Kan ik de zekering zelf vervangen?

Ja, koppel eerst de luidspreker los van het net. Zoek de zekeringhouder op het achterpaneel, vervang deze door een zekering van hetzelfde type (16 A, 250 V). Als het probleem aanhoudt, raadpleeg dan een gekwalificeerde technicus.

Wat te doen bij constant gebrom of ruis?

Constant gebrom kan afkomstig zijn van een elektrisch apparaat in de buurt of een slechte aarding. Controleer of alle apparaten correct geaard zijn. Gebruik afgeschermde kabels en verwijder storingsbronnen.

Hoe hang ik de luidspreker aan het plafond?

Gebruik goedgekeurde en stevige bevestigingspunten. Zorg tijdens de installatie dat niemand onder het montageoppervlak staat. De steun moet het gewicht van de luidspreker kunnen dragen. Hang niet op zonder geschikte apparatuur.

De luidspreker geeft een onderbroken signaal, wat controleren?

Controleer eerst de aansluitingen van kabels en stekkers. Een beschadigde luidspreker kan dit probleem ook veroorzaken, maar waarschijnlijker is een defecte kabel of stekker. Vervang de kabels om te testen.

GEBRUIKSAANWIJZING SP1000A Skytec

Hartelijk dank voor de aanschaf van once SkyTec actieve luidspreker.
Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

NEEM VOOR EEN LANGDURIG EN VEILIG GEBRUIK DE VOLGENDE PUNTEN IN ACHT:

• Gehoor beschadiging:
• Gehoor beschadiging: SkyTec luidsprekers können gemakkelijk een zeer hoge geluidsdruk weergeven (SPL) welke een gehoorbeschadiging konnen toebrengen bij gebruikers, productie crew en publiek.
  Overbelast de box Niet - om schade aan de luidsprekers te voorkomen.
• Plaats geen open vlam (kaars, sfeerlamp) op of direct naast de box - BRANDGEVAAR
• Sluit het apparaat alleen aan op een 230Vac/50Hz geaard stopcontact, verbonden met een 10-16A meterkastgroep.
• De box is ontworpen voor gebruik binnenshuis – voor gebruik buitenshuis dienen maatregelen worden genomen om het binnendringen van voucht te voorkomen.
• Verwijder de stekker uit het stopcontact wanneer de box Niet in gebruik is.
• Verwijder de stekker uit het stopcontact alvorens dezekering te controleren of te verrangen.
  Zorg er.altijd voor dat de luidspreker stevig en stabel geplaatst worden.
• Plaats een luidsprekerstandaard algijd op een vlakke en stabiele ondergrond enplaats hem zodanig dat de poten Niet in de weg staan.
• Gebruik alleen luidsprekerstandaards welke geschikt zichn voor het gewicht van de luidspreker enplaats Niet meer luidsprekers op een standard dan waarvoor hij ontworpen is.
• De boxen können gestapeld worden, maarplaats nooit meer dan max 60kg op de box.
• De boxen können opgehangen worden, gebruik alleen deugdelijke en goedgekeurde hangogen, tijdens de montage mag zich niemand onder de montageplaats bevinden.
• Zet geen vloeistoffen op de box en beschemd de box gegen binnendringend voucht. Vocht kan de levensduur aanzienlijk bekorten.

• Professionele en stevige kunststoffe behuizing;
• Een zware geperforeerde grille beschermd de woofer;

• Ergonomisch ontworpen handgrepen enlichtgewicht behuizing voor gemakkelijk verplaatsen;

• Gebruik enkel een waaroor bestemd transportmiddelen om de box te verplaatsen - LET OP UW RUG !!

• Indien het apparaat dermate beschadigd is dat inwendige (onder)delen zichtaar�n mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met uw leverancier of SkyTec.
  Bij onweer altiijd de stekker uit het stopcontact halen, zo ook wonneer het apparaat een poos nicht gebruikt worden.
  Bij hergebruik kan condensatewater gevormd worden;当场eappaat eerst op kamertemperatuurkommen.
• Laat reparations over aan een erkende reparateur - er bevinden zich geen door de gebruiker teervangen onderdelen binnen in de behuizing.
• Het voedingssnoer dient dusdanig neergelegd te worden dat men er Niet over kan vallen en zorg ervoor dat er nooit iets op het voedingssnoer gezet worden.
• Gebruik alleen het bijgeleverde netsnoor of een door SkyTec voorgeschreven verrangend netsnoor.
• Schakel het toestel.altijd in op het laagste volume niveau.
• Het apparaat buiten bereik van kinderen houden.

Milieubescherming, recycle verpakkingsmaterialaal waar waar mogelijk.

Gooi een defect apparaat nooit bij het huisafval, maar lever deze in bij een inzamelingsplaats of een gemeentelijk depot. Een groot deel kan gerecycled

worden.

Over de behuizing

De behuizing van deze serie speakers is gemaakt van polipropyleen co-polymeer. Het gebruik van copolymeer zorgtervoordarapente onderdelen in 1 keer kuren worden meeegoten in het ontwerp. Dit zorgt voor een grotere functionaliteit en een strak uiterlijk.

INGANGSPANEEL

8" & 10" Versie

1. Input connector your microfoon
2. Volume instelling voor de microfolds
3. Volume instelling voor het line signal
4. Line ingang voor aanshuien van CD-speler, DVD-speler etc.
5. Line uitgang voor doorlus maar 2' actieve luidspreker.
6. Toon regeling voor het

uitgangssignaal

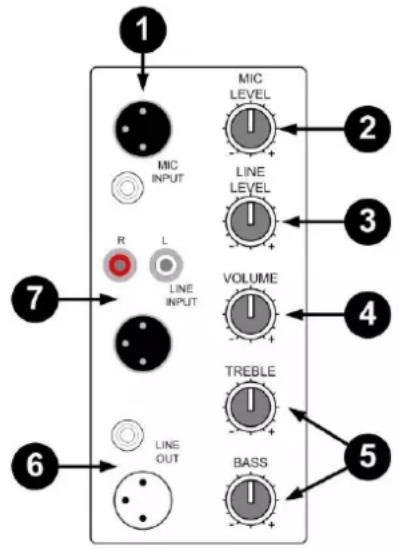

12" & 15" Versie:

1. Input connectoren voor 2 microfonden
2. Volume instelling voor de microfonden
3. Volume instelling voor het line signala
4. Volumeregeling Master
5. Bass/Treble regeling voor het instellen van de lage/hoge tonen
6. Line uitgangssignaal voor doorlus waar 2^e actieve Luidspreker
7. Line ingang voor aansluiten van CD-speler, DVD-speler etc.

HULP BIJ PROBLEMEN

Wij raden u aan eerst te testen of een speaker wel=echt defect is. Doe dit door de "defecte" speaker om te wisselen met een speaker waarvan u zeker weet dat deze goed werk. Heeft udezelfde problemen met deze speaker, dan raden wij u aan onderstaande informatie door te nemen.

Geen uitgangssignaal

Waarschijnlijke reden Actie

Speakerkabels Herverbind alle connectoren

Sluit neue, werkende kabels aan

Check de soldeerverbindingen

Check kabels en connectoren op beschadiging / kortsluiting

Haperend signaal

Waarschijnlijke reden Actie

Slechte verbinding Kapotte speakers hunen een haperend signaal weergeven, maar waarschijnlijk ligt

het probleem bij een kabel of connector. Check de soldeerverbindingen.

Constant(e) brom, lawaai of gezoem

Waarschijnlijke reden Actie

Kapot electrisch Elk constant geluid komt van de versterker, mixer, processor of bron apparatuur.

Check of uw systeme goed geaard is. Check voor lawaaierige PA systeem /

apparatuur of electrische onderdelen. Check of de kabels afgeschermd zich.

Slechte weergave van lage frequencies

Waarschijnlijke reden Actie

Slechte polariteit Als twee speakers dicht bij elkaar staan en verkeerd aangesloten zich hun kenzen ze op de lage freiagentie elkaar uitschakelen. Check uw verbindingen en zorg ervoor dat alle speakers identiek zich aangesloten met een identieke kabel.

Voer zich geen reparaties uit aan het apparaat; in elk geval verwalt de totale garantie.

Ook mag het apparaat Niet eigenmachtig worden gemodifieerd, ook in dit geval vervalt de totale garantie.

Ook vervalt de garantie bij ongevallen en beschadigingen in elke vom t.g.v. onoordeelkundig gebruik en het Niet in achtnemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing.

Tevens aanvaardt Trionios geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het Niet naleven van veiligheidsinstrumentes en waarschuingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.

Afgedankte artikelen !!

Raadpleeg eventuel en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen worden gerecycled, gooi ze.darom niet bij het huisvull maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Garantie is nicht van toepassing indien ongelukken of beschadigingen plaatsvinden voroorzaakt door onjuist gebruik of het Niet opvolgen van het gestelde (o.a waarschuingen) in deze handleiding.

Trionios BV kan nicht verantwoordelijk worden gehonden voor schade in welke vorm dan ook, indien het gestelde in de handleiding (o.a waarschuwingen) Niet wordt gespecteerd.

Alle (defecte) artikelen dienen gedurende de garantieperiode altiid retour te worden gezonden in de originele verpakking.
