Produkttyp	Aktives Beschallungssystem (aktiver Lautsprecher)
Marke	Skytec
Modell	SP1000A
Verfügbare Lautsprecherversionen	20 cm (8"), 25 cm (10"), 30 cm (12"), 38 cm (15")
Gehäusematerial	Spritzgegossenes Polypropylen (Co-Polymer)
Stromversorgung	Netz 230 V AC / 50 Hz, geschützt durch 16 A Sicherung
Leistungsaufnahme	Nicht angegeben (Schätzung: 100-500 W je nach Version)
Audioeingänge	1 oder 2 Mikrofoneingänge (je nach Version), 1 Line-Eingang (Cinch oder Klinke)
Ausgänge	Line zum Weiterleiten an zweiten aktiven Lautsprecher
Einstellungen	Mikrofonlautstärke, Line-Lautstärke, Klangregelung (Bässe/Höhen) je nach Version
Gehörschutz	Hoher Schalldruck, nicht überlasten
Empfohlene Verwendung	Innenbereich, ebene und stabile Oberfläche
Montage	Bodenstativ oder Aufhängung an zugelassenen Befestigungspunkten
Stapeln erlaubt	Bis zu 60 kg Gesamtlast
Wartung	Mit einem trockenen Tuch reinigen; Feuchtigkeit vermeiden
Elektrische Sicherheit	Vor Reinigung oder Sicherungswechsel vom Netz trennen; nicht öffnen
Ersatzteile und Reparierbarkeit	Austauschbare Sicherung (Typ 16 A); andere Reparaturen durch qualifizierten Techniker
Ungefähres Gewicht	5 bis 15 kg je nach Version
Ungefähre Maße (B x H x T)	30-50 x 40-70 x 30-45 cm je nach Version
Garantie	Eingeschränkte Garantie; nicht abgedeckt bei unsachgemäßer Verwendung

Häufig gestellte Fragen - SP1000A Skytec

Wie schließe ich ein Mikrofon an den Lautsprecher SP1000A an?

Schließen Sie das Mikrofon an die Mikrofonbuchse (XLR oder Klinke je nach Version) auf der Bedienblende an. Stellen Sie dann die Mikrofonlautstärke auf eine moderate Stufe und passen Sie sie schrittweise an.

Was tun, wenn der Lautsprecher keinen Ton von sich gibt?

Überprüfen Sie zuerst die Kabelverbindungen (Mikrofon, Quelle, Netz). Stellen Sie sicher, dass die Lautstärke nicht auf Minimum steht. Testen Sie mit einem anderen Quellgerät oder ersetzen Sie die Kabel durch neue. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Fehlerdiagnose der Anleitung.

Kann ich den Skytec SP1000A Lautsprecher im Freien verwenden?

Der Lautsprecher ist für den Innengebrauch konzipiert. Er muss vor Feuchtigkeit und Kondensation geschützt werden. Eine versehentliche Nutzung im Freien ist möglich, wenn er vor Regen und Feuchtigkeit geschützt ist, wird aber nicht empfohlen.

Wie stelle ich die Bässe und Höhen ein?

Bei den Versionen 30 cm (12") und 38 cm (15") verwenden Sie die Potentiometer Bässe und Höhen zur Klangeinstellung. Drehen Sie im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern. Bei den kleineren Versionen ist nur eine globale Klangregelung verfügbar.

Wie schwer ist der Lautsprecher SP1000A?

Das Gewicht variiert je nach Lautsprechergröße: ca. 5 bis 8 kg für die Versionen 20 cm und 25 cm, und 10 bis 15 kg für die Versionen 30 cm und 38 cm. Das Polypropylengehäuse ist für leichten Transport und einfache Handhabung ausgelegt.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch zum Abwischen der Gehäuseoberfläche und des Gitters. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel. Schützen Sie den Lautsprecher vor Feuchtigkeit, die seine Lebensdauer verkürzen könnte.

Kann ich die Sicherung selbst austauschen?

Ja, trennen Sie zuerst den Lautsprecher vom Netz. Finden Sie den Sicherungshalter auf der Rückseite und ersetzen Sie die Sicherung durch eine gleichen Typs (16 A, 250 V). Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Was tun bei Brummen oder ständigem Rauschen?

Ein ständiges Brummen kann von einem nahen elektrischen Gerät oder einer schlechten Erdung kommen. Stellen Sie sicher, dass alle Geräte richtig geerdet sind. Verwenden Sie abgeschirmte Kabel und halten Sie Störquellen fern.

Wie hänge ich den Lautsprecher an der Decke auf?

Verwenden Sie zugelassene und stabile Befestigungspunkte. Stellen Sie während der Installation sicher, dass sich niemand unter der Montagefläche befindet. Die Halterung muss das Gewicht des Lautsprechers tragen können. Hängen Sie ihn nicht ohne geeignete Ausrüstung auf.

Der Lautsprecher gibt ein intermittierendes Signal aus, was ist zu überprüfen?

Überprüfen Sie zuerst die Kabel- und Steckerverbindungen. Ein beschädigter Lautsprecher kann dieses Problem ebenfalls verursachen, aber wahrscheinlicher ist ein defektes Kabel oder ein defekter Stecker. Testen Sie, indem Sie die Kabel ersetzen.

BEDIENUNGSANLEITUNG SP1000A Skytec

PRODUCTEIGENSCHAPPEN

Algemeen

Herzlichen Glückwunsch zum Kauf unserer SkyTec Aktivboxen.
Vor der ersten Inbetriebnahmeitte sorgfaltig diese Anleitung durchlesen

FÜR EINEN LANGEN UND SICHEREN BETRIEB BEACHTEN SIE BITTE FOLGENDE VORSICHTSMASSNAHMAN:

Gehorschaden: SkyTec Boxen konnen sehr hohe Schallpegel erreichen, die bei Publikum, Benutzern und technischem Personal schwere Gehorschaden verursachen konnen.
Die Boxen nicht überbelasten, um Schaden an den Laufsprechern zu vermeiden.
- Keine offenes Feuer (Kerze, Petroleumlampe) auf oder darüber die Box stellen - FEUERGEFAHR
- Das Gerät nur an eine geerdete und von einer 16A Sicherung geschützte Netzsteckdose (230VAC/50Hz) anschließen.
Die Boxen sind fur Gebrauch in Innernräumen ausgelegt. Bei Benutzung im Freien müssen Maßnahmen getroffen werden, die ein Eindringen von Feuchtigkeit verhindern.
- Bei Nichtbenutzung den Netzstecker abziehen.
Vor Überprüfen oder Auswechseln der Sicherung erst den Netzstecker abziehen.
Die Box nur auf eineEbene, stabile Flache stellen.
- Lautsprecherstative nur auf eine ebene, stabile Fläche stellen und darauf aufachten, dass die Fuß nicht im Weg stehen.
- Nur Stative benutzen, die für das Gewicht der Boxen ausgelegt sind und nicht mehr Boxen auf ein Stativ setzen, als für das Stativ zugelassen sind.
- Die Boxen können gestapelt werden. Es durfen jedoch nicht mehr als 60kg Gewicht auf die Box gestellt werden.
Die Boxen konnen aufgehigt werden. Nur kräftige, geprüfte und zugelassene Haken verwenden. Wahrend der Montagearf sich niemand unter dem Arbeitsbereich aufhalten.
- Keine Flüssigkeiten auf die Box stellen und die Box gegen Eindringen von Feuchtigkeit

EIGENSCHAFTEN Allgemeines

• Professionelles, starkes Kunststoffgehäuse;
• Ein schweres, perforiertes Gitter schützt der Tieftöner;
• Ergonomische Handgriffe und ein leichtes Gehäuse erleichtern den Transport;

schützen. Feuchtigkeit kann die Lebensdauer der Boxen stark verkurzen.
- Nur zweckdienliche Transportmittel benutzen - Schonen Sie ihren Rücken!!
- Wenn das Gerät so beschädigt ist, dass (Innen-)Teile sightbar sind, daß der Stecker NICT in eine Netzsteckdose gesteckt und das Gerät NICT eingeschaltet werden. Wenden Sie sich in thisem Fall an ihren Fachhändler.
- Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen.
- Nach längerem Nichtgebrauch kann sich Kondenswasser gebildet haben. Lassen Sie die Box erst auf Raumtemperaturkommen, bevor Sie sie in Betriebnehmen.
- Reparaturen dürfen nur von Fachpersonal ausgeführrt werden. Die Box enthalt keine vom Benutzer auswechselbaren Teile.
- Das Stromkabel so verlegen, dass niemand darüber fallen kann. Keine Gegenstände auf das Netzkabel stellen.
- Nur die mitgelieferte oder eine von SkyTec vorgeschriebene Ersatznetzschnur benutzen.
Vor Einschalten der Box erst die Lautstärkeregler ganz herunterfahren.
- Das Gerät außerhalb der Reichweite von Kindern aufstellen

Umweltschutz: Verpackungsmaterial wann immer möglich recycleln

Entsorgung: Das Gerätarf nicht in den normalen Hausmüll. Bringen Sie es zu einer Sammelstelle, wo ein großer Teil des Geräts recycliert werden kann.

Das Gehäuse

Das Gehäuse dieser Lautspecherserie besteht aus Polypropylencopolymer, das in einem Stück gegessen werden kann, so dass nicht nur die Funktionalität, sondern auch die Ästhetik verbessert wird.

EINGANGSFELD

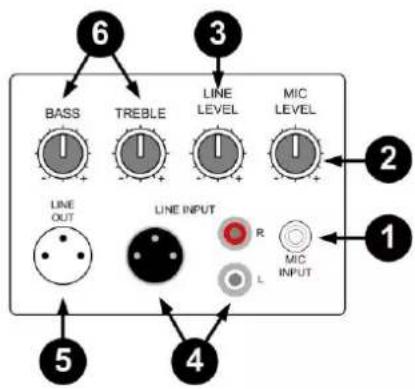

8"//20cm & 10" //25cm Modell:

1. Mikrofoneingangsverbinder
2. Lautstärkeregler vom Mikrofon
3. Lautstärkeregler vom Line Signal
4. Line Eingang zum Anschluss eines CD-Spielers, DVD Spieler USW.
5. Line-Ausgang fur eine 2.Aktivbox
6. Klangregler für das Ausgangssignal

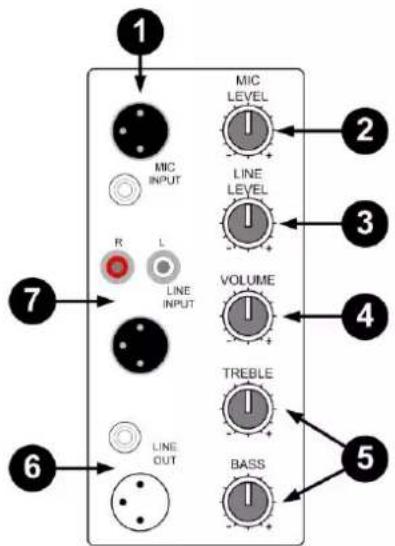

12"30cm & 15"38cm Version:

1. Eingangsverbinder fur 2 Mikrofone
2. Lautstärkeregler für die Mikrofone
3. Lautstärkeregler zum Einstellen des Line-Signals
4. Lautstärkeregler zum Einstellen des Mastersignals
5. Bass/Treble Regler zum Einstellen der hohen und tiefen TONE
6. Line-Ausgang fur eine 2. Aktivbox
7. Line Eingang zum Anschluss eines CD-Spielers, DVD Spielers usw.

FEHLERDIAGNOSE

Prufen Sie zuerst, ob eine Box wirklich defekt ist, indem Sie die defekte Box durch eine andere austauschen, von der Sie safer worden, dass sie gut Funktioniert. Wenn mit dieser Box desselbe Problem auftritt, empfehlen wir Ihnen, die nachstehende Fehlerliste zu checken.

Kein Ausgangssignal

Wahrscheinliche Grunde Lösung

Lautsprecherkabel Nochmals alle Verbinder anschließen.

Schlieben Sie neue, betriebsfähige Kabel an

Überprüfen Sie die Lötanschlüsse.

Prufen Sie den Zustand der Kabel und Verbinder

Signalunterbrechungen

Wahrscheinliche Grunde Lösung

Schlechte Verbindung Defekte Laufsprecher konnen Signalunterbrechungen hervorrufen,

aber es ist wahrscheinlicher, dass das Problem bei einem Kabel oder Verbinder liegt. Prufen Sie die Lötanschlüsse.

Ständiges Brummen, Gerausch oder Summen

Wahrscheinliche Grunde Lösung

Defektes, elektrisches Gerät Ein anhaltendes Gerausch kommt vom Veränderer, Mixer, Prozessor

in der Beschallungsanlage oder Audioquelle. Prufen Sie, ob ihre Anlage geerdet ist. Suchen Sie

nach gerauschvollen Geräten oder elektrischen Teilen. Prüfen Sie, ob die Kabel abgeschirmt sind.

Schlechte Wiedergabe der tiefen Frenzen

Wahrscheinliche Grunde Lösung

Falsche Verpolung Wenn zwei Boxen dicht beieinander stehen und verkehrt

angeschlossen sind, können sich ihre tiefen Frenzen gegenseitig

ausschalten. Überprüfen Sie alle Anschlüsse und sorgen Sie dazu, dass alle

Boxen mit gleichem Kabel gleich angeschlossen sind.

Keine eigenmachtigen Reparaturen oder Veränderungen am Gerat vornehmen, sonst verfällt jeglicher Garantieanspruch.

Es besteht kein Anrecht auf Garantie bei Unfallen und Schaden, die durch unsachgemassen Gebrauch und Nichtbeachtung der Sicherheits- und Bedienhinweise in dieser Anleitung entstanden sind.

Tronios übernimmt keine Haftung fur Sach- und Personenschäde, n sowie Folgeschäden, die durch Nichtbeachtung der Warnungen und Sicherheitshinweise entstanden sind

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Hiermit leisten Sie einen wichtigen Beitrag zum

Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollenn nur im entladenen Zustand in die Altbatteriesammelgefae bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen.

Der Entnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Die Spezifikationen sind typisch. Die Werte können leicht von einem Gerät zum anderenändern.

Spezifikationen können ohne vorherige Ankündigung geändert werden.

Garantie gilt nicht, wenn Unfälle oder Schäden, durch unsachgemäß Handhabung oder Nichtbeachtung der vorgeschreibennen (einschließlich Warnungen) in dieser Handbuch, entstehen. Trionios BV haftet nicht für Schäden in jeglicher Form, wenn die Vorschriften im Handbuch (zB Warnungen) nicht eingehalten werden.

Alle (fehlerhafte) Ware werden während der Garantiezeit immer in der Originalverpackung an den Fachhandler gesendet.
