SP1200A - Beschallungssystem Skytec - Kostenlose Bedienungsanleitung

Produkttyp	Aktiver Lautsprecher
Marke	Skytec
Modell	SP1200A
Kategorie	Beschallungssystem
Lautsprecher	30 cm (12")
Stromversorgung	230 VAC, 50 Hz
Sicherung	16 A
Mikrofoneingänge	2 (XLR)
Line-Eingang	1 (RCA)
Line-Ausgang	1 (für zweiten Lautsprecher)
Einstellungen	Mikrofonlautstärke, Linienlautstärke, Master, Bass, Höhen
Gehäuse	Polypropylen
Gitter	Schweres Lochgitter
Griffe	Ergonomisch
Befestigungen	Wand-/Deckenbefestigungspunkte, Stativflansch
Verwendung	Nur im Innenbereich
Gehörschutz	Kann hohen Schalldruck erzeugen, Gehör schützen
Pflege	Mit einem trockenen Tuch abwischen, keine Flüssigkeiten verwenden, vor Feuchtigkeit schützen
Reparierbarkeit	Reparatur durch qualifizierten Techniker, keine vom Benutzer austauschbaren Teile
Umwelt	Verpackung recyceln, Gerät nicht im Hausmüll entsorgen

Häufig gestellte Fragen - SP1200A Skytec

Wie schalte ich den Lautsprecher ein?

Senken Sie die Lautstärke vor dem Einschalten vollständig ab. Schließen Sie den Lautsprecher an eine Steckdose 230 VAC/50 Hz mit Schutzleiter an. Schalten Sie den Netzschalter ein.

Was tun, wenn kein Ton aus dem Lautsprecher kommt?

Überprüfen Sie die Kabelverbindungen, ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass die Lautstärkeeinstellungen nicht auf Minimum stehen. Überprüfen Sie die Audioquelle.

Wie stelle ich Lautstärke und Klang ein?

Verwenden Sie die Potentiometer auf der Vorderseite: Mikrofonlautstärke, Linienlautstärke, Master, Bass und Höhen. Passen Sie sie nach Bedarf an.

Kann ich den Lautsprecher im Freien verwenden?

Nein, der Lautsprecher ist nur für den Innenbereich ausgelegt. Schützen Sie ihn vor Feuchtigkeit und setzen Sie ihn keinem Regen aus.

Wie reinige ich den Lautsprecher?

Trennen Sie den Lautsprecher vor der Reinigung vom Netz. Wischen Sie die Oberfläche mit einem trockenen, weichen Tuch ab. Verwenden Sie niemals Flüssigkeiten oder Scheuermittel.

Was tun bei Brummen oder ständigem Rauschen?

Das Rauschen kann vom Verstärker, Mischpult oder der Quelle kommen. Überprüfen Sie die Erdung und stellen Sie sicher, dass die Kabel abgeschirmt und in gutem Zustand sind.

Kann ich mehrere Lautsprecher stapeln?

Ja, Sie können die Lautsprecher bis zu einer Last von 60 kg stapeln. Stellen Sie sicher, dass die Oberfläche stabil ist.

Wie installiere ich den Lautsprecher auf einem Stativ?

Verwenden Sie ein Stativ, das für das Gewicht des Lautsprechers geeignet ist. Setzen Sie den Lautsprecher auf den dafür vorgesehenen Flansch. Überschreiten Sie nicht die maximal zulässige Last.

Deckt die Garantie alle Schäden ab?

Die Garantie deckt keine Schäden durch unsachgemäße Verwendung, Missachtung von Sicherheitshinweisen oder nicht autorisierte Reparaturen ab.

Was tun, wenn die Bässe schwach sind?

Überprüfen Sie die Polarität der Lautsprecher. Wenn zwei Lautsprecher zu nah beieinander stehen und falsch angeschlossen sind, können sie sich gegenseitig aufheben. Schließen Sie sie mit identischen Kabeln an.

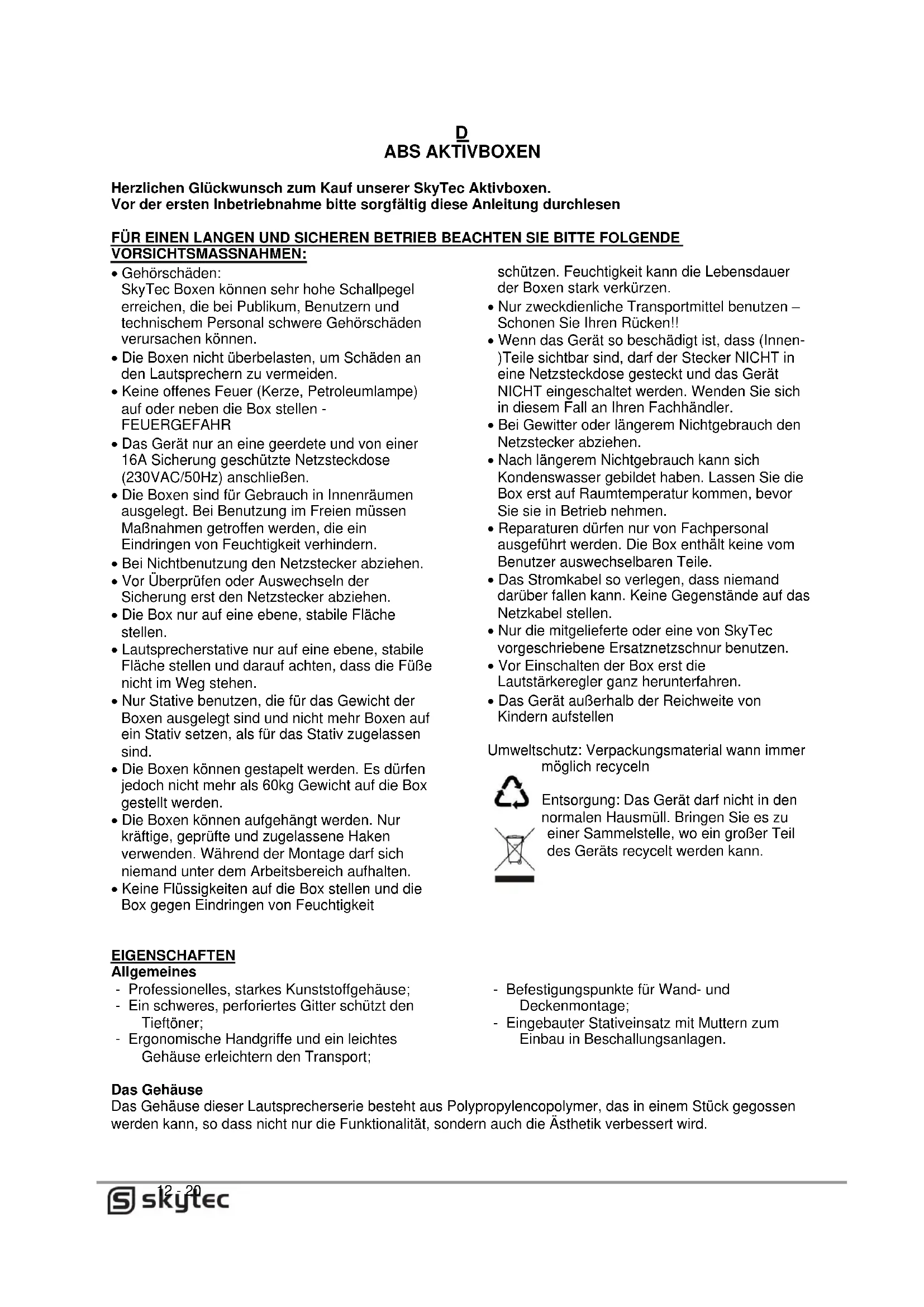

BEDIENUNGSANLEITUNG SP1200A Skytec

PRODUCTEIGENSCHAPPEN

Algemeen

Herzlichen Glückwunsch zum Kauf unserer SkyTec Aktivboxen.
Vor der ersten Inbetriebnahmeitte sorgfaltig diese Anleitung durchlesen

FÜR EINEN LANGEN UND SICHEREN BETRIEB BEACHTEN SIE BITTE FOLGENDE VORSICHTSMASSNAHMAN:

Gehorschaden:

SkyTec Boxen können sehr hohe Schallpegel erreichen, die bei Publikum, Benutzern und technischem Personal schwere Gehorschaden verursachen können.
Die Boxen nicht überbelasten, um Schaden an den Laufsprechern zu vermeiden.
- Keine offenes Feuer (Kerze, Petroleumlampe) auf oder darüber die Box stellen - FEUERGEFAHR
- Das Gerät nur an eine geerdete und von einer 16A Sicherung geschützte Netzsteckdose (230VAC/50Hz) anschließen.
Die Boxen sind fur Gebrauch in Innernräumen ausgelegt. Bei Benutzung im Freien müssen Maßnahmen getroffen werden, die ein Eindringen von Feuchtigkeit verhindern.
- Bei Nichtbenutzung den Netzstecker abziehen.
Vor Überprüfen oder Auswechseln der Sicherung erst den Netzstecker abziehen.
Die Box nur auf eineEbene, stabile Flache stellen.
- Lautsprecherstative nur auf eine ebene, stabile Fläche stellen und darauf aufachten, dass die Fuß nicht im Weg stehen.
- Nur Stative benutzen, die für das Gewicht der Boxen ausgelegt sind und nicht mehr Boxen auf ein Stativ setzen, als für das Stativ zugelassen sind.
- Die Boxen können gestapelt werden. Es durfen jedoch nicht mehr als 60kg Gewicht auf die Box gestellt werden.
Die Boxen konnen aufgehigt werden. Nur kräftige, geprüfte und zugelassene Haken verwenden. Wahrend der Montagearf sich niemand unter dem Arbeitsbereich aufhalten.
- Keine Flüssigkeiten auf die Box stellen und die Box gegen Eindringen von Feuchtigkeit

EIGENSCHAFTEN

Allgemeines

• Professionelles, starkes Kunststoffgehäuse;
• Ein schweres, perforiertes Gitter schützt den Tieftoner;
• Ergonomische Handgriffe und ein leichtes Gehäuse erleichtern den Transport;

schützen. Feuchtigkeit kann die Lebensdauer der Boxen stark verkurzen.
- Nur zweckdienliche Transportmittel benutzen - Schonen Sie ihren Rücken!!
- Wenn das Gerät so beschädigt ist, dass (Innen-)Teile sightbar sind, daß der Stecker NICT in eine Netzsteckdose gesteckt und das Gerät NICT eingeschaltet werden. Wenden Sie sich in thisem Fall an ihren Fachhändler.
- Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen.
- Nach längerem Nichtgebrauch kann sich Kondenswasser gebildet haben. Lassen Sie die Box erst auf Raumtemperaturkommen, bevor Sie sie in Betriebnehmen.
- Reparaturen dürfen nur von Fachpersonal ausgeführrt werden. Die Box enthalt keine vom Benutzer auswechselbaren Teile.
- Das Stromkabel so verlegen, dass niemand darüber fallen kann. Keine Gegenstände auf das Netzkabel stellen.
- Nur die mitgelieferte oder eine von SkyTec vorgeschriebene Ersatznetzschnur benutzen.
Vor Einschalten der Box erst die Lautstärkeregler ganz herunterfahren.
- Das Gerät außerhalb der Reichweite von Kindern aufstellen

Umweltschutz: Verpackungsmaterial wann immer möglich recycleln

Entsorgung: Das Gerätarf nicht in den normalen Hausmüll. Bringen Sie es zu einer Sammelstelle, wo ein großer Teil des Geräts recycliert werden kann.

Das Gehäuse

Das Gehäuse dieser Laufsprecherserie besteht aus Polypropylencopolymer, das in einem Stück gegessen werden kann, so dass nicht nur die Funktionalität, sondern auch die Ästhetik verbessert wird.

EINGANGSFELD

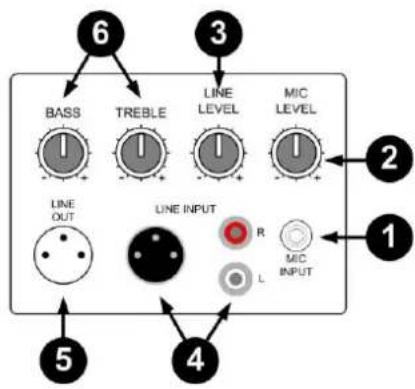

8"//20cm & 10" //25cm Modell:

1. Mikrofoneingangsverbinder
2. Lautstärkeregler vom Mikrofon
3. Lautstärkeregler vom Line Signal
4. Line Eingang zum Anschluss eines CD-Spielers, DVD Spieler USW.
5. Line-Ausgang fur eine 2. Aktivbox
6. Klangregler für das Ausgangssignal

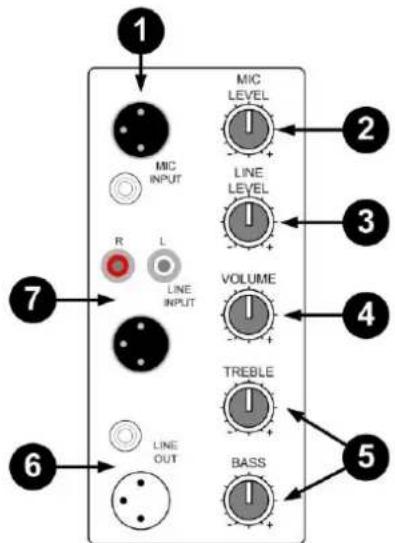

12"30cm & 15"38cm Version:

1. Eingangsverbinder fur 2 Mikrofone
2. Lautstärkeregler für die Mikrofone
3. Lautstärkeregler zum Einstellen des Line-Signals
4. Lautstärkeregler zum Einstellen des Mastersignals
5. Bass/Treble Regler zum Einstellen der hohen und tiefen TONE
6. Line-Ausgang fur eine 2.Aktivbox
7. Line Eingang zum Anschluss eines CD-Spielers, DVD Spielers usw.

FEHLERDIAGNOSE

Prufen Sie zuerst, ob eine Box wirklich defekt ist, indem Sie die defekte Box durch eine andere austauschen, von der Sie safer worden, dass sie gut Funktioniert. Wenn mit dieser Box desselbe Problem auftritt, empfehlen wir Ihnen, die nachstehende Fehlerliste zu checken.

Kein Ausgangssignal

Wahrscheinliche Grunde Lösung

Lautsprecherkabel Nochmals alle Verbinder anschließen.

Schlieben Sie neue, betriebsfähige Kabel an

Überprüfen Sie die Lötanschlüsse.

Prufen Sie den Zustand der Kabel und Verbinder

Signalunterbrechungen

Wahrscheinliche Grunde Lösung

Schlechte Verbindung Defekte Laufsprecher konnen Signalunterbrechungen hervorrufen,

aber es ist wahrscheinlicher, dass das Problem bei einem Kabel oder Verbinder liegt. Prufen Sie die Lötanschlüsse.

Ständiges Brummen, Gerausch oder Summen

Wahrscheinliche Grunde Lösung

Defektes, elektrisches Gerät Ein anhaltendes Gerausch kommt vom Veränderer, Mixer, Prozessor

in der Beschallungsanlage oder Audioquelle. Prufen Sie, ob ihre Anlage geerdet ist. Suchen Sie

nach gerauschvollen Geräten oder elektrischen Teilen. Prüfen Sie, ob die Kabel abgeschirmt sind.

Schlechte Wiedergabe der tiefen Frenzen

Wahrscheinliche Grunde Lösung

Falsche Verpolung Wenn zwei Boxen dicht beieinander stehen und verkehrt

angeschlossen sind, können sich ihre tiefen Frenzen gegenseitig

ausschalten. Überprüfen Sie alle Anschlüsse und sorgen Sie dazu, dass alle

Boxen mit gleichem Kabel gleich angeschlossen sind.

Keine eigenmachtigen Reparaturen oder Veränderungen am Gerat vornehmen, sonst verfällt jeglicher Garantieanspruch.

Es besteht kein Anrecht auf Garantie bei Unfallen und Schaden, die durch unsachgemassen Gebrauch und Nichtbeachtung der Sicherheits- und Bedienhinweise in dieser Anleitung entstanden sind.

Tronios übernimmt keine Haftung fur Sach- und Personenschäde, n sowie Folgeschäden, die durch Nichtbeachtung der Warnungen und Sicherheitshinweise entstanden sind

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Hiermit leisten Sie einen wichtigen Beitrag zum

Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollenn nur im entladenen Zustand in die Altbatteriesammelgefäre bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen.

Der Entnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Die Spezifikationen sind typisch. Die Werte können leicht von einem Gerät zum anderenändern.

Spezifikationen können ohne vorherige Ankündigung geändert werden.

Garantie gilt nicht, wenn Unfälle oder Schäden, durch unsachgemäß Handhabung oder Nichtbeachtung der vorgeschreibennen (einschließlich Warnungen) in dieser Handbuch, entstehen. Trionios BV haftet nicht für Schäden in jeglicher Form, wenn die Vorschriften im Handbuch (zB Warnungen) nicht eingehalten werden.

Alle (fehlerhafte) Ware werden während der Garantiezeit immer in der Originalverpackung an den Fachhandler gesendet.
