GEBRUIKSAANWIJZING CEL10 EccoTemp

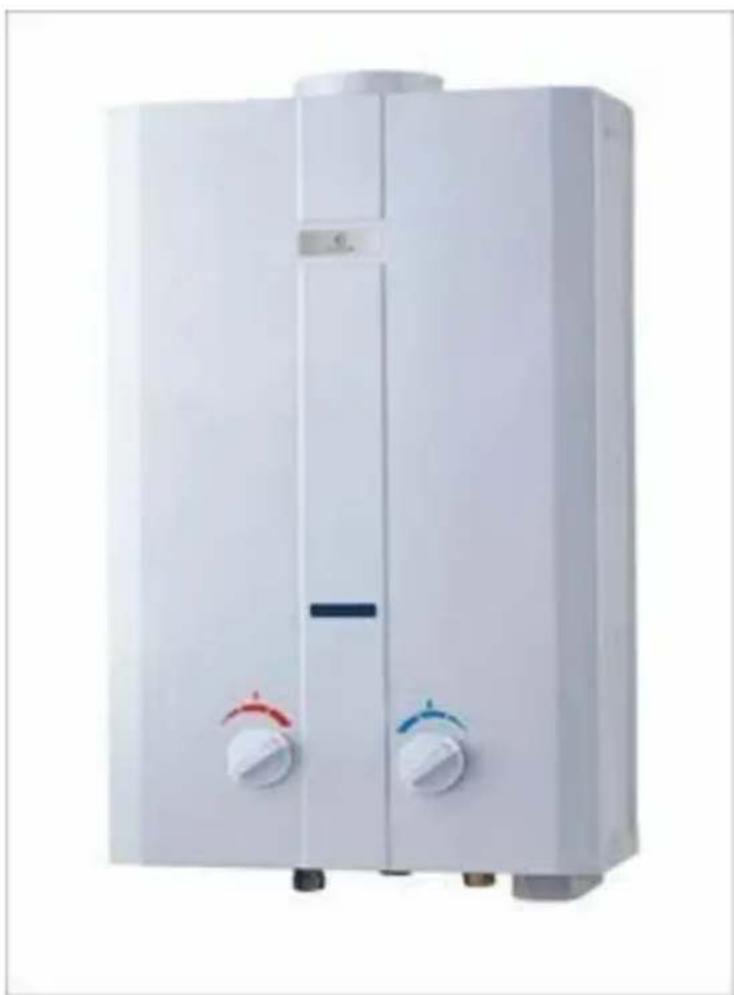

L10 Liter geiser voor buiten gebruik

Deze geiser voldoet aan Voorschrift 2009/142/EC (ex-90/396/EEC) voor Gasapparatuur

Het doel van deze handleiding is tweeledig. Een: basisaanwijzingen en aanbevelingen voor de installateur over hoe de geiser geïnstalleerd en afgesteld moet worden, en twee: voor de eigenaar, om de eigenschappen, wijze van gebruik en veiligheidsinstructies uit te leggen, en wat te doen als er iets niet werkt. Deze handleiding bevat bovendien een stuklijst.

Het is belangrijk dat iedereen die deze geiser installeert, bedient of afstelt, de instructies zorgvuldig doorleest en weet hoe alle functies uitgevoerd moeten worden. Als u de instructies of terminologie niet begrijpt, roep dan de hulp in van een professional.

Voor vragen over de bediening, onderhoud of garantie op deze geiser neemt u contact op met Eccotemp Systems LLC of rechtstreeks met een Internationale Distributeur.

Noord Amerika: Eccotemp Systems, LLC, 866.356.1992 Toll Free or [e-mail]

Verenigd Koninkrijk: Abbas Cabins, LTD, [phone], [e-mail]

Nederland/Duitsland: KIIP, +0031 229582915, [e-mail]

Gooi deze handleiding niet weg. Lees hem zorgvuldig door en bewaar dan op een veilige plaats voor toekomstig gebruik.

WAARSCHUWING: Het niet exact opvolgen van de instructies in deze handleiding kan brand of explosions veroorzaken met materiële schade, persoonlijk letsel of de dood tot gevolg.

IMPORTANT SAFETY INFORMATION. READ ALL INSTRUCTIONS BEFORE USING.

Zowel LPG als aardgas krijgen een geurstof toegevoegd om gaslekken op te sporen. Sommige mensen zijn niet in staat deze geur te ruiken of te herkennen. Als u niet zeker weet of u de geur van LPG of aardgas herkent, vraag dan hulp bij de gas leverancier. Andere omstandigheden, zoals een geureter die de intensiteit van de geur vermindert, kunnen eveneens een gaslek camoufleren.

• Geisers die op LPG werken verschillen van de modellen die op aardgas werken. Een aardgasketel is niet veilig bij gebruik van LPG, en vice versa.
• Probeer in geen geval de geiser van aardgas op LPG om te bouwen. Gebruik alleen de brandstof die aangegeven wordt op de gegevensplaat, om beschadiging aan het apparaat, letsel of brand te voorkomen.
• Wees extreem voorzichtig met LPG. Het is zwaarder dan lucht en verzamelt zich dus op lagere plaatsen, buiten bereik van de neus.
• Controleer eerst op lekken, visueel en door te ruiken, voordat u de geiser aansteekt. Gebruik een zeepoplossing om alle aansluitingen te controleren. Belletjes op een aansluitpunt duiden op een lek dat eerst gedicht moet worden. Als u gas ruikt, ruik dan ook op vloerhoogte.
• Het verdient aanbeveling gasdetectoren te gebruiken voor aardgas en LPG systemen,, en installatie ervan dient te gebeuren volgens de aanwijzingen van de fabrikant, en/of plaatselijke wetten, regels of gewoontes.

AANVULLENDE WAARSCHUWINGEN

1. Laat het systeem nooit onbeheerd achter

2. Het uitlaatgas en de bovenkant van de unit is HEET! Houd handen en voorwerpen op afstand.

3. Niet gebruiken bij harde wind.

4. Draai onmiddellijk de gaskraan dicht als u gas ruikt! Gebruik geen vlammen om een lek op te sporen.

5. Gebruik alleen Vloeibaar Propaangas (LPG)

6. Alleen voor gebruik buiten

7. Draai de gastoevoer verbinding niet te strak aan. Dit kan scheuren in de gastoevoer veroorzaken.

Doel en Voordelen van de L-10

De EccoTemp L-10 is een geiser op vloeibaar propaangas (LPG), die in staat is waar dan ook 10 liter heet water af te leveren. De unit heeft standaard 12 Inch pijpaansluitingen (BSP voor Europese modellen) en (in Noord-Amerikaanse modellen) een aansluiting voor een standaard tuinslang voor de watertoevoer.

De L-10 is geen speelgoed. Overal ter wereld gebruiken mensen veilig en betrouwbaar vergelijkbare units voor heet water.

Gas wordt geleverd via een standaard propaangasfles (niet meegeleverd) zoals die ook voor een buiten-grill wordt gebruikt. Een slang met regelaar is meegeleverd met de geiser.

U kunt het systeem ook op bestaande waterleidingen aansluiten en een lagedruk LPG regelaar gebruiken. Raadpleeg de locale voorschriften voor de juiste installatie.

De unit kan worden voorzien van een roestvrij stalen regenkap die de uitlaatgassen afvoert alsmede het product beschermt bij gebruik buiten.

De automatische ontsteking wordt van spanning voorzien door 2 batterijen type "D" (niet meegeleverd). De branders gaan aan wanneer er doorstroom van water is, en gaan uit wanneer het water afgesloten wordt. Er is geen waakvlam!

Functies en Eigenschappen

• Het water controleert de automatische ontsteking: Een waterdruk tussen 20 en 80 PSI / 1,3-5,5 bar sluit het ontstekingscircuit waardoor de bediening eenvoudig is.
• Auto-afsluit bescherming: De auto-afsluit bescherming schakelt in geval van vlammen onmiddellijk de gastoevoer af, om het risico op gaslekkage te minimaliseren. Er is ook een ingebouwde timer die het systeem na 20 minuten continu gebruik afschakelt (alleen op Noord Amerikaanse modellen)
  • Energiezuinig: 85% rendement
• Verwijderbare afvoerklep om bij vorst schade aan waterpijp en -regelaar te voorkomen*
  Bescherming tegen brand: Indien er geen water door de unit stroomt, zal de unit de gastoevoer blokkeren

*Raadpleeg het hoofdstuk "onderhoud" voor instructies over hoe al het water uit het systeem te laten lopen om bevriezing te voorkomen.

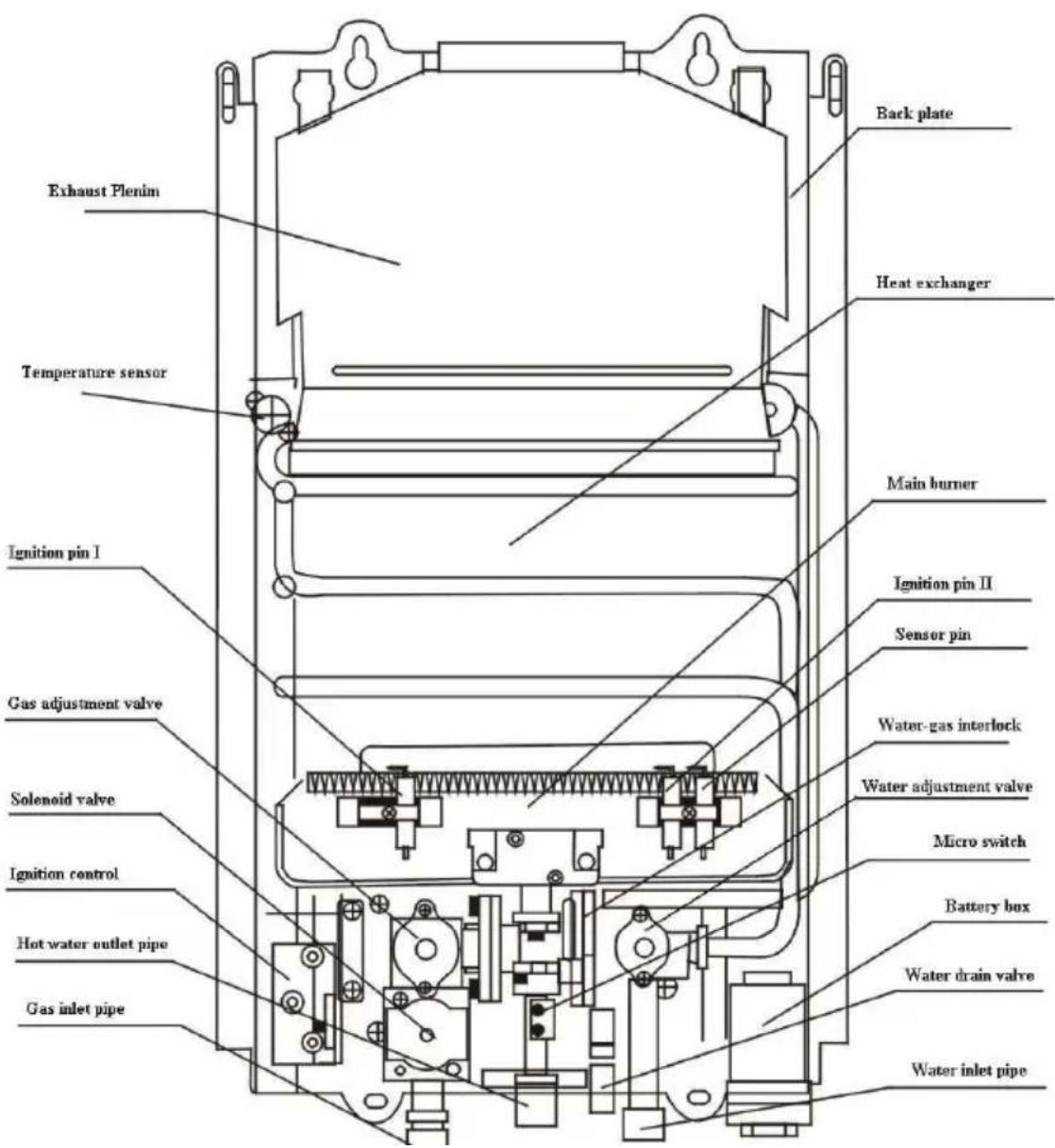

Constructie en Namen van Onderdelen van het L10 Afvoerpijp Systeem

1. Controleer of de verpakking niet beschadigd is. Als de verpakking tijdens transport beschadigd is, moet hier onmiddellijk melding van gemaakt worden.

2. Controleer dat alle onderdelen aanwezig zijn:

a. Geiser
b. LPG regelaar en slang
c. 12 " NPT aansluiting voor een tuinslang (Noord Amerikaanse modellen)
d. Complete hardware pakket

1. Installeer de additionele regenkap op de bovenkant van de afvoerpijp. De regenkap moet goed vastzitten. Het verdient aanbeveling hittebestendig materiaal te gebruiken rondom de afsluiting tussen de regenkap en de afvoerpijp.

2. Voor gebruik in Noord Amerika met een standaard tuinslang: Maak de 1/2" NPT tuinslang aansluiting vast aan de fitting gekenmerkt door de blauwe pijl (meest rechtse 1/2" verbinding). Voor Europese modellen: Sluit simpelweg de waterbron aan de meest rechtse verbinding aan. Gebruik "Teflon" of een andere veilige afdichtmethode voor een veilige waterdichte fit. Zorg dat het scherm in de watertoevoer op zijn plaats zit, en sluit vervolgens de waterinlaat/tuinslang aan na deze schoongemaakt te hebben.

3. Monteer gastoevoer en regelaar aan de unit. DRAAI NIET TE STRAK AAN. HIERDOOR KAN DE GASREGELAAR GAAN SCHEUREN MET GASLEKKAGE ALS GEVOLG!

Wees er zeker van dat u geen gas ruikt voordat u het systeem aansteekt! Zorg dat alle schroeven aangedraaid zijn. Voor EUROPESE MODELLEN, zorg dat de zwarte rubberen afsluitring aan de binnenzijde van de verbinding aanwezig is.

1. Maak de wateruitvoer vast aan de fitting waar op staat "Water Outlet" (middelste verbinding). Alleen met de hand aandraaien! Verbind bij installatie aan een bestaand watersysteem de heet water lijn rechtstreeks met de 1/2" NPT/BSP aansluiting.

2. Plaats twee batterijen type "D" in het compartiment aan de linker onderzijde van de geiser. Zorg dat de batterijen de goede kant op wijzen.

3. Hang de unit met de bovenste houder op aan een schroef sterk genoeg om 13 kg te houden. Hang op een gemakkelijk te bereiken hoogte op, zonder de gasslang strak te trekken. Als de unit voor langere tijd opgehangen wordt, schroef dan ook de onderkant stevig vast.

4. Maak de gasregelaar en slang vast aan de gasfles. LAAT HET VENTIEL VAN DE GASTANK IN DE "UIT" STAND.

Voordat u naar het hoofdstuk Gebruik en Starten gaat:

Kijk om u heen om te zien of er geen brandbare voorwerpen aanwezig zijn, zoals benzine of andere stoffen die vlam kunnen vatten. De uitlaat en bovenkant van de unit worden HEET! Let erop dat er zich geen voorwerpen in de buurt van de unit bevinden of erin gevallen zijn.

Gebruik en Starten

1. Draai de watertoevoer open. Zorg dat de waterdruk zich tussen 20 en 80 PSI / 1,3 en 5,5 bar bevindt.
2. Zet de wateruitvoer in de "uit" stand

3. Draai de gaskraan van de gasfles helemaal open.

4. ALS U GAS RUIKT, DRAAI DAN DE GASKRAAN ONMIDDELLIJK WEER DICHT!!!!

5. Zet de waterregelaar aan de voorkant van de unit op zijn hoogste instelling.

6. Zet de gasregelaar aan de voorkant van de unit op zijn laagste instelling.

7. Zet de wateruitvoer op "aan", en stel de gewenste hoeveelheid water in.

8. U hoort een aantal klikken waarna de brander zal ontsteken. (Als de brander na 5 seconden niet aangaat, zet hem dan uit en ga naar het hoofdstuk "Problemen Oplossen")

9. Open na gebruik of bij opslag het water-aflaat-ventiel (de gerimpelde cylindrische pijp naast de wateraanvoer) om te zorgen dat al het water uit het systeem kan lopen.

10. Draai de gastoevoer dicht.

11. WAARSCHUWING: Als de buitentemperatuur zich in de buurt van of onder het vriespunt bevindt, laat dan telkens na gebruik al het water uit de unit lopen om inwendige beschadiging te voorkomen. Verwijder ook de waterafvoer om er zeker van te zijn dat er geen water in de warmtewisselaar achterblijft. Het niet goed leeg laten lopen van de unit kan onherstelbare schade aan het systeem aanrichten. Lees a.u.b. de garantiebepalingen door die u kunt vinden op onze website www.eccotemp.com/freeze voor meer informatie omtrent bevriezing.

AFSTELLING

De temperatuur van het uitstromende water hangt af van de temperatuur van het instromende water en de hoeveelheid warmte die wordt toegevoegd. Wees uitermate voorzichtig bij het afstellen van de uitstromende watertemperatuur.

1. Zet de waterregelaar op hoog en de gasregelaar op laag, en voel de temperatuur van het uitstromende water. Dit is de laagst mogelijke instelling.
2. Om de temperatuur te verhogen, draait u eerst de gaskraan verder open. Doe dit langzaam en controleer voortdurend de temperatuur. Er is een kleine vertraging tussen het opendraaien van de gastoevoer en toename van de watertemperatuur.
3. Als u nog heter water wilt, draai dan langzaam de watertoevoer verder dicht totdat het water de gewenste temperatuur bereikt heeft.

WAARSCHUWING:

DE UNIT IS IN STAAT OM ZEER HOGE WATERTEMPERATUREN TE GENEREREN!

DE WINKEL: Blindien u een probleem heeft, bel rechtstreeks met Eccotemp of een Internationale Distributeur (bladzijde 1)!

PROBLEMEN OPLOSSEN

Unit start niet – geen hoorbare klikken bij het inschakelen:

a. Het eerste wat u moet controleren is de watertoevoer aan de "rechter"zijde van de unit. Als watertoevoer en -afvoer verwisseld zijn, werkt de unit niet. Watertoevoer is helemaal rechts, afvoer is in het midden.
b. Controleer of de batterijen het nog doen en of ze in de juiste oriëntatie ingebracht zijn.
c. De meest voorkomende reden dat de unit niet aan gaat is dat de waterdruk te laag is. De waterdruk moet minimaal 20 PSI / 1,3 bar continu zijn. Standaard waterleidingen zouden voldoende druk moeten geven. De meeste 12/18/120/240 pompen eveneens, als ze maar in staat zijn tenminste 30 PSI / 2 bar of meer te leveren.

AFSTELLING: Aan de onderzijde van de unit vindt u twee spleten in de behuizing waar voor- en achterzijde samenkomen. Bij de waterregelaar vindt u twee kruiskop schroeven. Draai de meest rechtse schroef (de grotere van de twee) 14 of 12 slag aan. Hierdoor kan de unit met een lagere waterdruk werken doordat de watertoevoer beperkt wordt.

LET OP: Bel eerste met technische klantenservice (bladzijde 1) voordat u de unit openmaakt.

e. Tijdens transport is inwendig een snoertje losgeraakt. Zorg dat het gas UIT staat. De voorste behuizing zit met zes schroeven vast; vier boven, twee onder. De knoppen zijn eenvoudig los te maken. Alle bedrading is uitgevoerd met plastic connectoren die alle zichtbaar zijn zonder dat u de unit verder hoeft open te maken. Een losgeraakte verbinding zou onmiddellijk zichtbaar moeten zijn.

f. Het kan zijn dat er vuil of epoxy in de waterregelaar terecht gekomen is. Controleer of het filter van de watertoevoer vrij is van vuil. U kunt ook de watertoevoer aansluiten op de uitvoer en op die manier het systeem van achter naar voren schoonspoelen.

g. Propaangas-flessen zijn soms vervuild met lucht, vooral als het nieuwe tanks betreft die voor het eerst gevuld zijn. Schakel het systeem enkele malen (5) aan en uit via de douchekop schakelaar om de lucht uit het gas te verwijderen.

Als een unit na 10 cycles nog steeds niet aan gaat of niet aan blijft, bel dan met technische klantenservice (bladzijde 1)

Unit gaat aan en dan weer uit:

a. De unit werkt alleen bij een toevoer van minimaal 2 liter per minuut en een minimale druk van 20 PSI/1,3 bar. Dit is een minimale vereiste, voor echt goed functioneren zou er een constante waterdruk moeten zijn van 40-60 PSI / 2,7-4,1 bar als u een 12/18/120/240 Volt pomp gebruikt. Zie ook INSTELLINGEN in het voorgaande hoofdstuk.

b. Harde wind

c. Te weinig gas. Propaangas-flessen zijn soms vervuild met lucht, vooral nieuwe tanks die voor de eerste keer gevuld zijn. Schakel de unit een aantal keren (5) aan en uit via de douchekop schakelaar om de lucht uit het gas te verwijderen.

Als alle lucht nu nog steeds niet weg is, moet de tank eerst gereinigd worden.

d. Eén van de ontstekingssensoren is verbogen en/of zit te dicht bij de brander. Controleer of de ontstekingssensoren en de hittesensor helemaal verticaal staan, onder een hoek van 90 graden met de achterzijde van de behuizing. Als ze niet recht staan, buig ze dan recht met een nijptang.

e. Het thermokoppel is óf te hoog óf te laag om het circuit te completeren. Controleer of het thermokoppel het gat in de warmtewisselaar dichtmaakt.

f. De bedrading van de gassensor (ziet eruit als een zwarte aarddraad aan de gasregelaar) kan losgekomen zijn.

g. Er is een kapotte hitte- of zuurstofsensor. Dit wordt gewoonlijk vastgesteld door de voorste behuizing van het systeem te halen en de unit dan aan te zetten. Als deze het blijft doen, moet een van de sensoren en/of de bedrading vervangen worden. Een andere oorzaak kan zijn dat de achterzijde van de unit, waar de meeste lucht door wordt aangezogen, verstopt is.

h. De klep van de propaangasfles moet helemaal "Open" staan.

i. Om de ontsteking te laten werken zijn goed werkende batterijen nodig. Zorg dat de batterijen in de juiste polariteit (+/-) aangebracht zijn.

Het water wordt niet heet genoeg:

a. U gebruikt het systeem op een hoogte boven 1820 meter. Weliswaar is het systeem getest tot op 2195 meter hoogte, maar wij raden gebruik boven 1820 meter hoogte af.

b. Kijk in de panelen (middelste horizontale venstertjes aan de voorkant) om te zien of er een blauwe vlam is. Als de vlam geel is kan er een scheur in de gasregelaar zijn. Gebruik de unit niet en bel onmiddellijk met Eccotemp.

Er gaat water in, maar er komt geen heet water uit:

a. Controleer of de watertoevoer en -afvoer goed aangesloten zijn. De watertoevoer moet aan de ingangsverbinding (meest rechtse verbinding) aangesloten zijn, en de douchekop moet aangesloten worden aan de wateruitvoer (middelste verbinding).

b. Zorg voor voldoende waterdruk, ten minste 20 PSI / 1,3 bar continu.

c. Zorg dat er voldoende gas in de propaantank aanwezig is, en dat de LPG drukregelaar goed aan de fles bevestigd is.

d. Om de ontsteking te laten werken zijn goed werkende batterijen nodig. Zorg dat de batterijen in de juiste polariteit (+/-) aangebracht zijn.

Als u nog steeds problemen heeft, of een afwijkend watersysteem heeft, bel dan met technische klantenservice (bladzijde 1).

De unit doet het niet:

a. Zorg dat de watertoevoer is aangesloten op de waterinvoer (meest rechtse verbinding) en de douchekop op de wateruitvoer (middelste verbinding).

b. Zorg voor een voldoende hoeveelheid propaangas.

c. Zorg dat u goed werkende batterijen heeft.

Als u nog steeds problemen heeft, of een afwijkend watersysteem heeft, bel dan met technische klantenservice (bladzijde 1).

Andere Producten:

L5: De L5 is een kleinere uitvoering van de L10. Deze aan de bovenkant geventileerde buiten-unit levert maximaal 5 liter per minuut en temperaturen tot 65 graden Celsius. De ideale keuze voor verplaatsbaar heet water systeem.

40-H Buiten-geiser op LPG of aardgas voor het hele huis. Met (GAMA gecertificeerd) 25 liter/minuut is het de ideale keuze voor een standaard woning met 3 slaapkamers en 2 badkamers. Omdat de geiser buiten gemonteerd wordt, hoeven geen extra afvoerpijpen voor ventilatie aangeschaft te worden.

40-HI: Binnen-geiser op LPG of aardgas voor het hele huis. Het is een binnenversie van de 40-H, en een ideale keuze voor een standaard woning met 3 slaapkamers en 2 badkamers. De in-huis installatie maakt het een goede vervanger voor uw oude, inefficiënte boiler-met-tank.

FVI12: Binnen-geiser op LPG of aardgas. Deze fraai en modern ontworpen boiler is ideaal voor woningen met 1 badkamer, hutten en schuren. Dit systeem heeft een 120V electrische ontsteking en ventilatie, en wordt geleverd met een horizontale afvoerkit voor snelle en moeiteloze installatie.
