GEBRUIKSAANWIJZING MHF02X HAGER

NL gebruikersgids - p. 74 Draadloze intercom

GB User guidu - p. 110 Doorphone

Deze handleiding beschrijft de installatie van de volgende referenties :

SC900AX Kit intercom 1 woning 1 beltoets lithium/lithium

SC901AX Kit intercom 1 woning met code lichtnet/lichtnet

SC902AX Kit intercom 1 woning 1 beltoets lithium/lichtnet

SC906AX Kit intercom 1 woning 1 beltoets alkaline/lichtnet

SC100AX Binnenpost + basis + voedingsblok lichtnet EU

SC101AX Binnenpost + basis met batterijolader

MHF02X Doorschijnend buitendeurpaneel 2 woningen met code

MHF03X Opaak buitendeurpaneel 1 woning

MHF04X Opaak buitendeurpaneel 2 woningen

MHF05X Opaak buitendeurpaneel 1 woning met code

MHF06X Opaak buitendeurpaneel 2 woningen met code

Voorwoord

Via de intercom kan men een toegangscontrole doorvoeren, de bezoekers onthalen, beluisteren wat er zich aan de ingang afspeelt en met een andere handset communiceren.

Bovendien kan men op afstand de volgende toestellen besturen:

• één of meerdere elektrische schootplaten,
• één of meerdere automatische poorten,
• één of meerdere automatische garagedeuren,
• één of meerdere verlichtingen.

Op elk moment kan men de status van deze toegangen of van deze verlichtingen via de display van de handset raadplegen.

Deze intercom kan aangevuld worden met één of meerdere binnenposten (maximum 4 per beltoets).

Verwerking van oude elektrische en elektronische toestellen (toepasbaar in de landen van de Europese Unie en in andere Europese landen die over een inzamelsysteem beschikken). Dit symbool, aangebracht op het product of op zijn verpakking, duidt aan dat het niet bij het huishoudelijk afval mag gevoegd worden. Het moet naar een geschikte inzamelplaats voor recycling van elektrische en elektronische toestellen gebracht worden. Hierdoor draagt u bij tot de vrijwa-

ring van het milieu en de volksgezondheid. Voor verdere informatie over de recycling van dit product, gelieve u te wenden tot uw gemeente, de plaatselijke reinigingsdienst of de winkel waar u het product hebt gekocht.

Inhoudsopgave

1. Voorstelling van de handset: toetsen en display.... 76

1.1. Beschrijving van de handset.... 76
1.2. Beschrijving van de display 77
1.3. Display van de handset in stand-by 78

2. De oproep van een bezoeker beantwoorden.... 78

2.1. Gebruik van de handset in "handsfree" modus (handset op de basis).... 79
2.2. Gebruik van de handset in "afgehaakte" modus (handset niet op de basis).... 79

3. De handset in de modus'stil' zetten 80

4. De luisterfunctie 80

5. De functie "communicatie tussen verschillende handsets onderling" 81

6. Een schootplaat besturen.... 82

6.1. Tijdens een communicatie 82
6.2. Buiten een communicatie 83

7. Een poort besturen 85

7.1. Tijdens een communicatie 85
7.2. Buiten een communicatie 86

8. Een hekje besturen 88

8.1. Tijdens een communicatie 88
8.2. Buiten een communicatie 89

9. Een automatische garagedeur besturen 91

10. Een verlichting besturen....92

11. De werkingsopties van de buitenelementen wijzigen....93

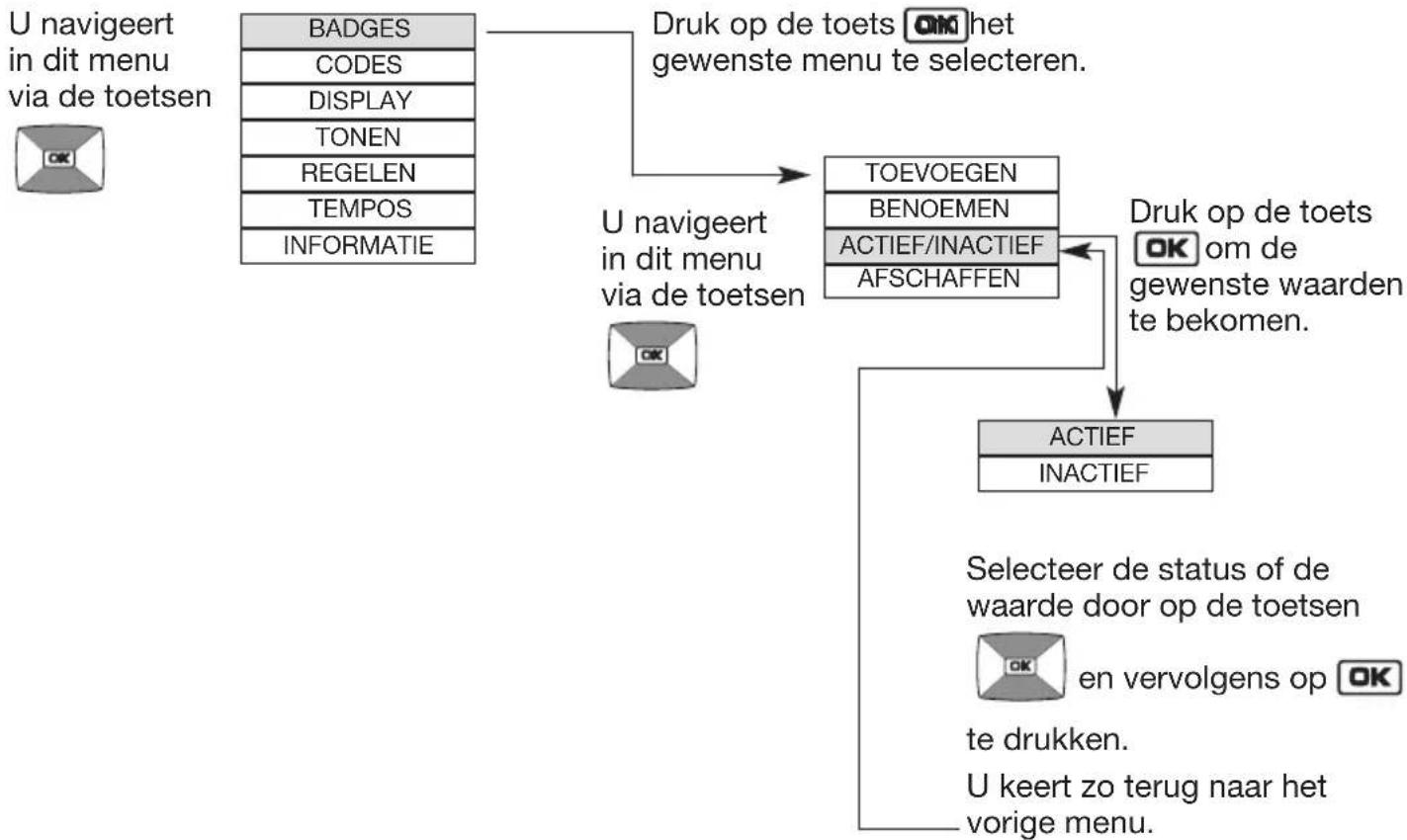

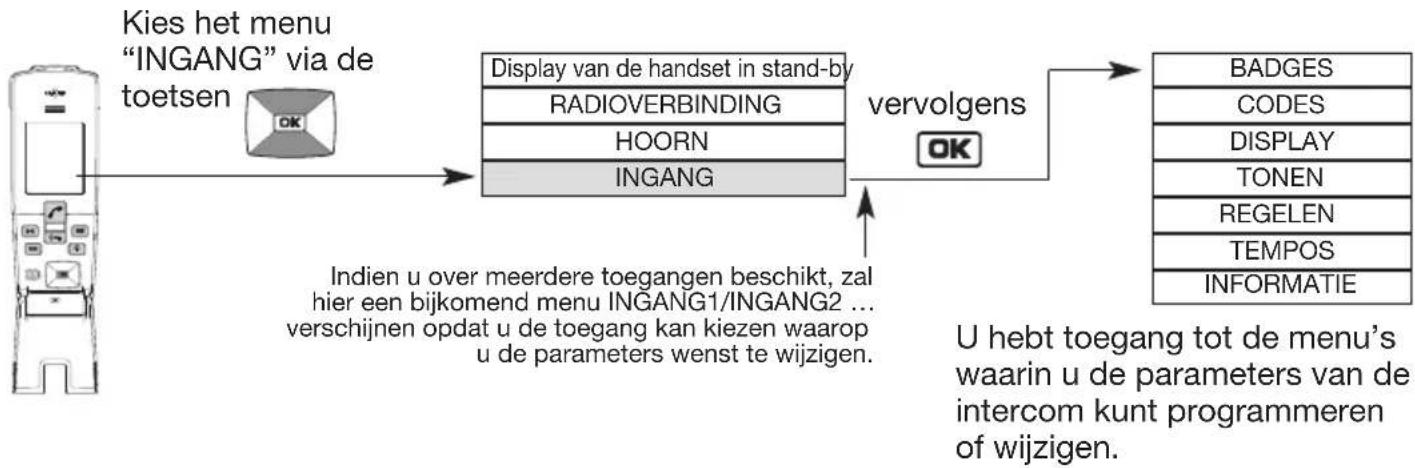

11.1. Navigatieprincipe in de menu's.... 93

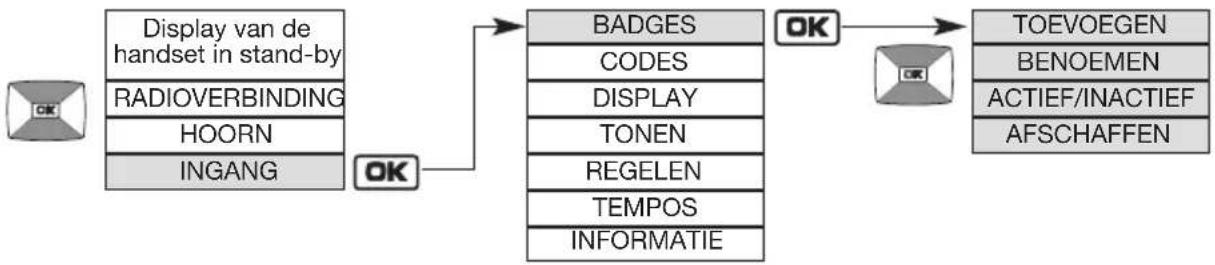

11.2. Wijziging van de badge-opties 94

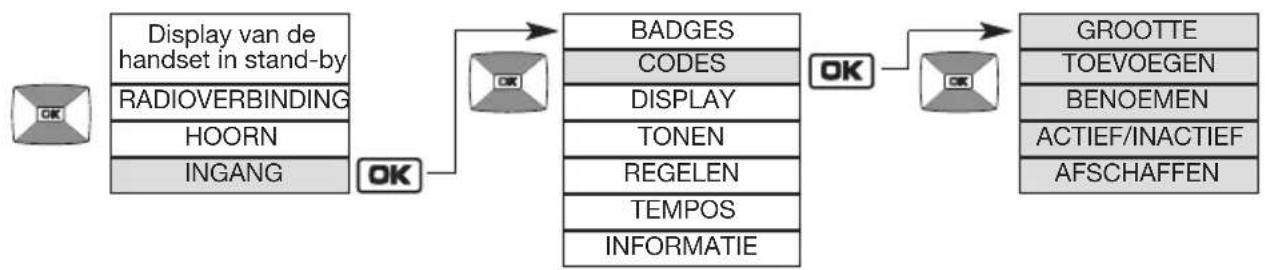

11.3. Wijziging van de toegangscode-opties 96

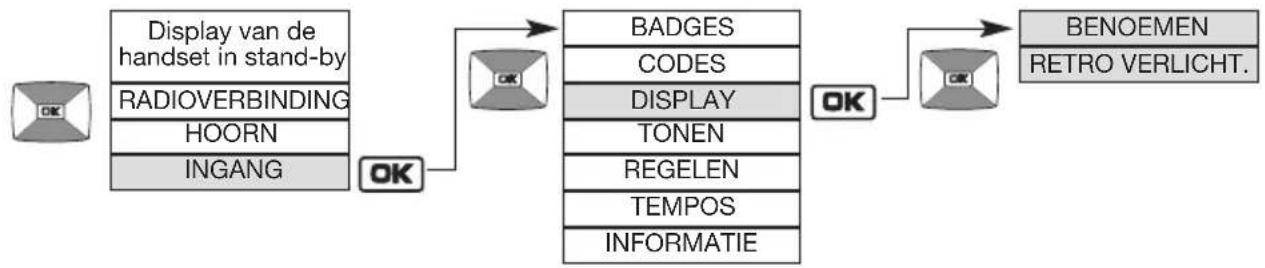

11.4. Wijziging van de display-opties 98

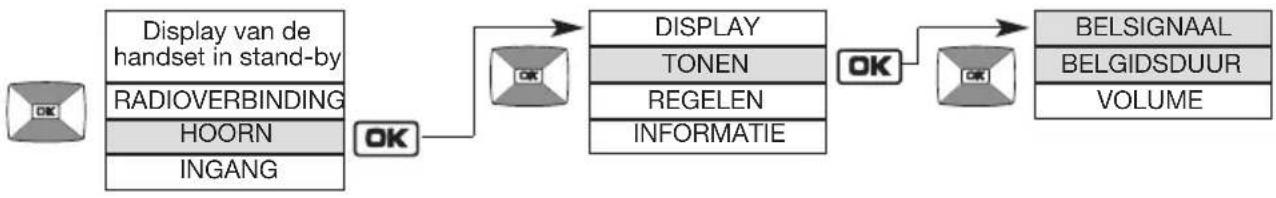

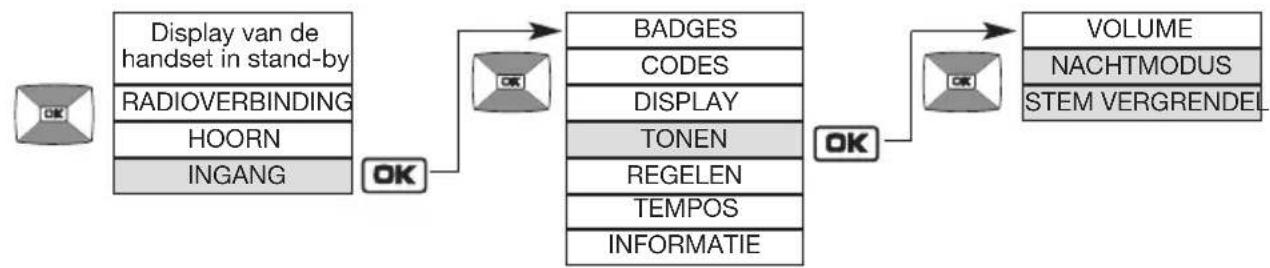

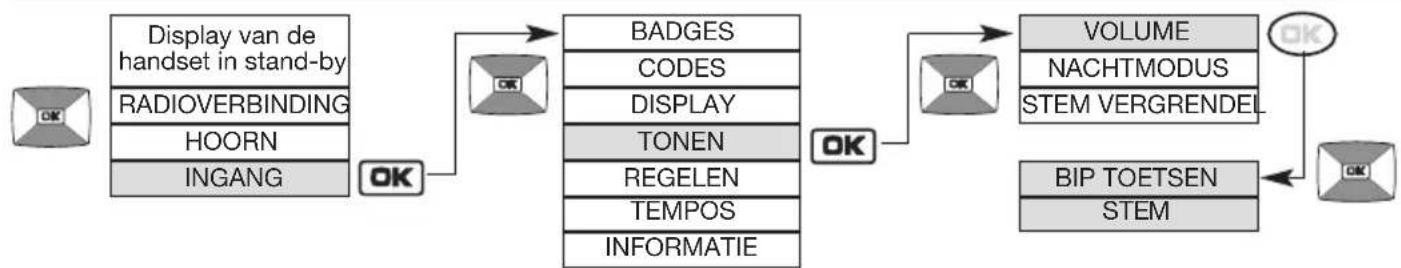

11.5. Wijziging van de geluidsopties 99

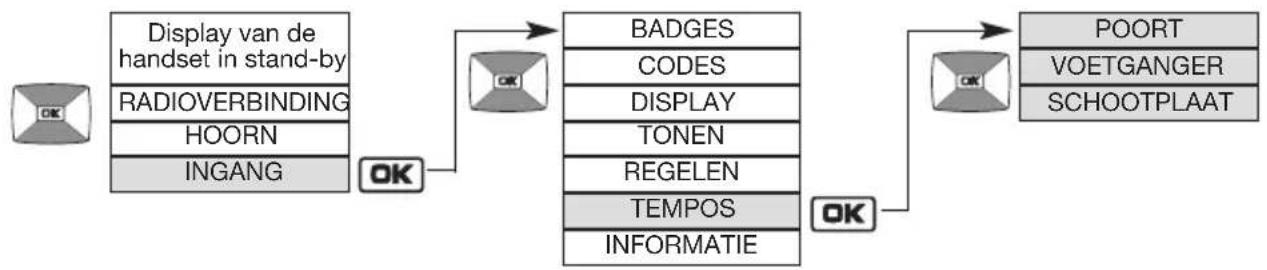

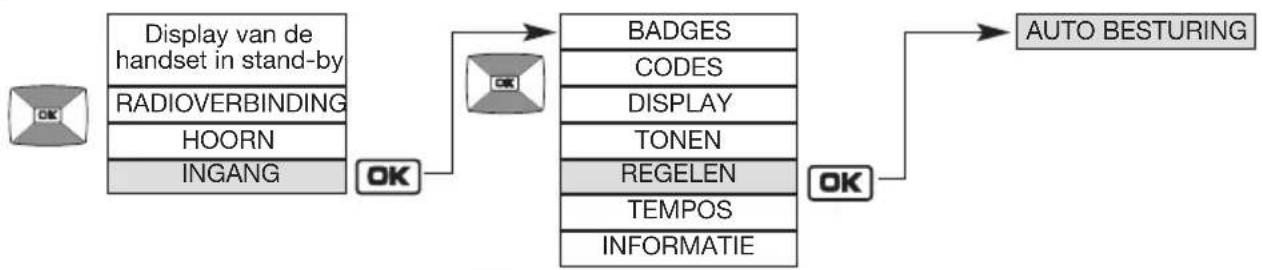

11.6. Wijziging van de besturingsopties.... 100
11.7. Wijziging van de openingsopties.... 101

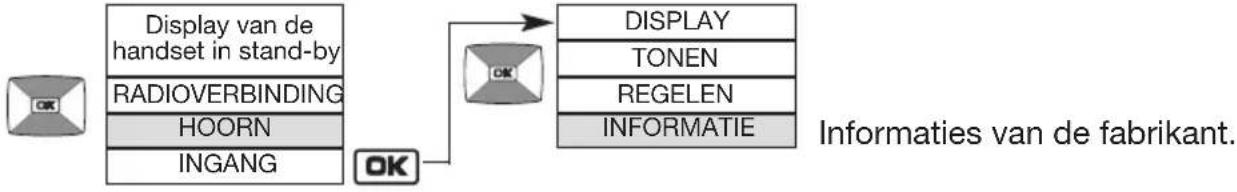

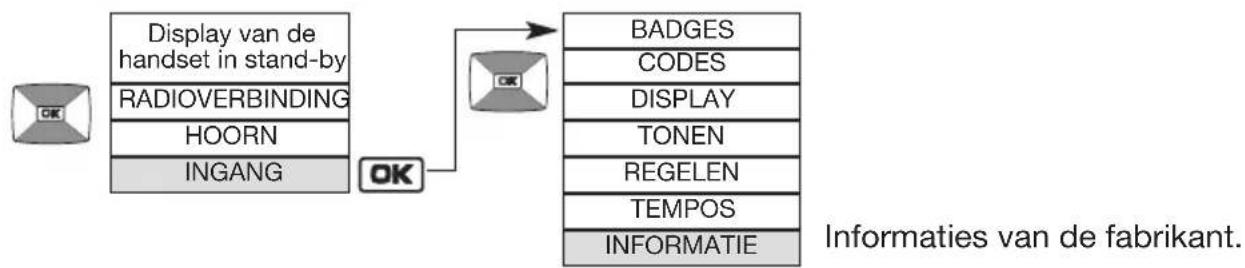

11.8. Informaties.... 101

12. De werkingsopties van de handset wijzigen.... 102

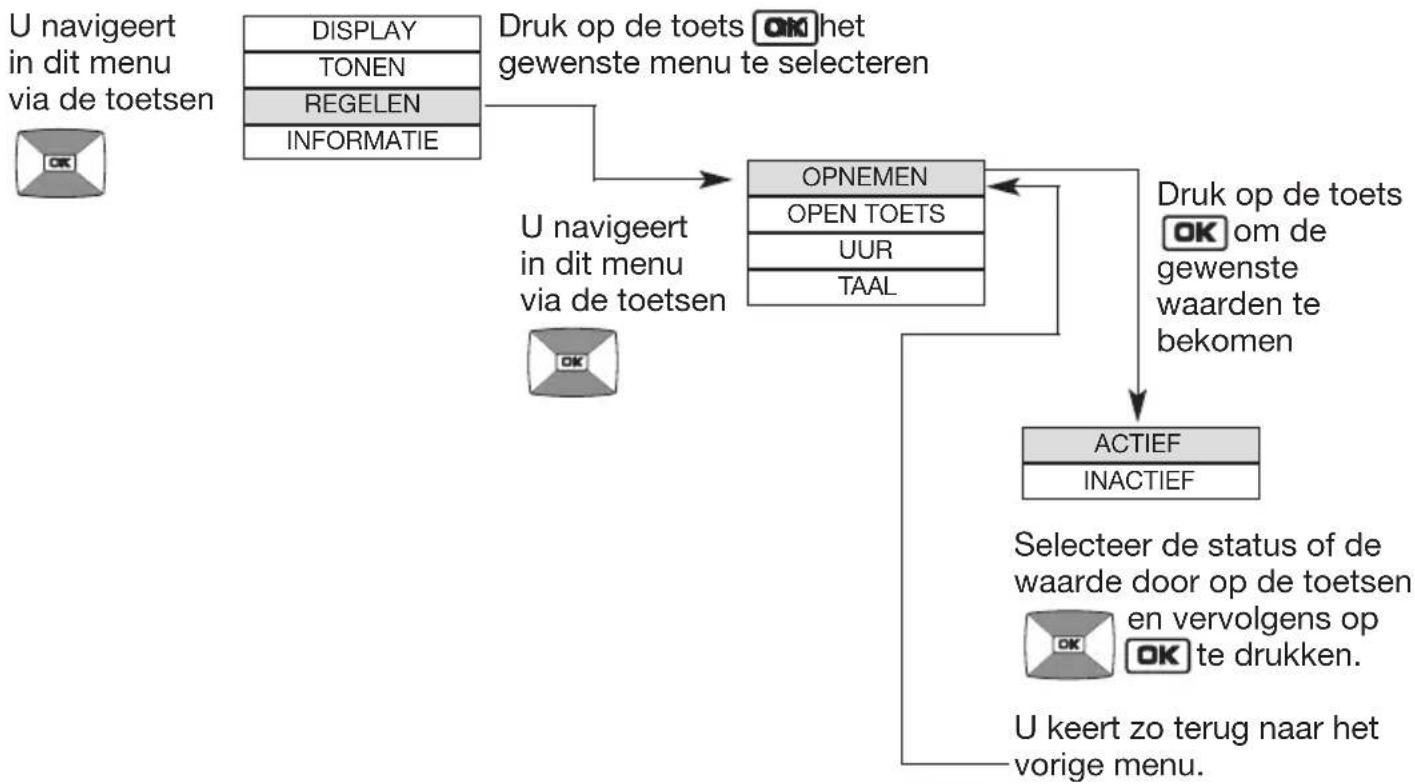

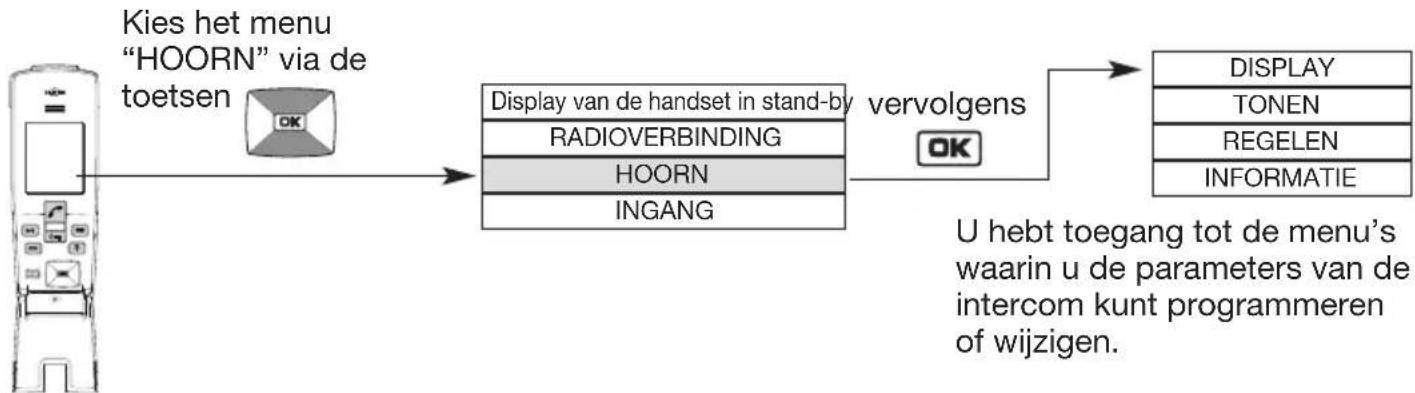

12.1. Navigatieprincipe in de menu's 102

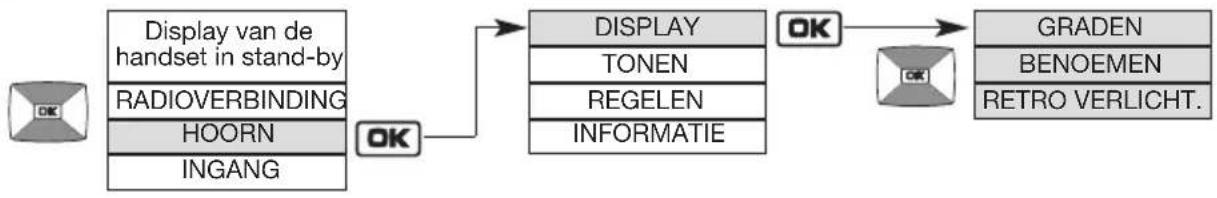

12.2. Wijziging van de display-opties 103

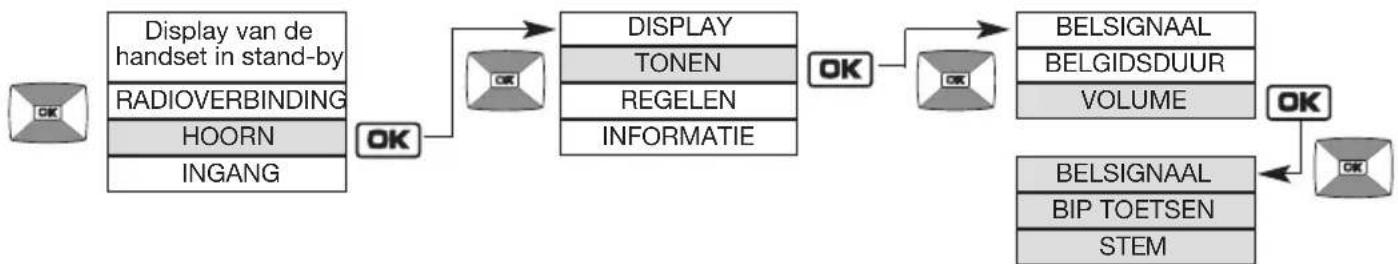

12.3. Wijziging van de geluidsopties 104

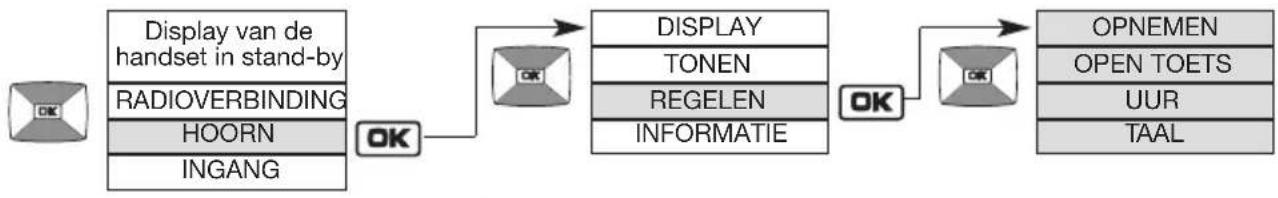

12.4. Wijziging van de gebruiksopties.... 105
12.5. Informaties.... 106

13. Weergeven van de storingen.... 106

14. Vraag - Antwoord 107

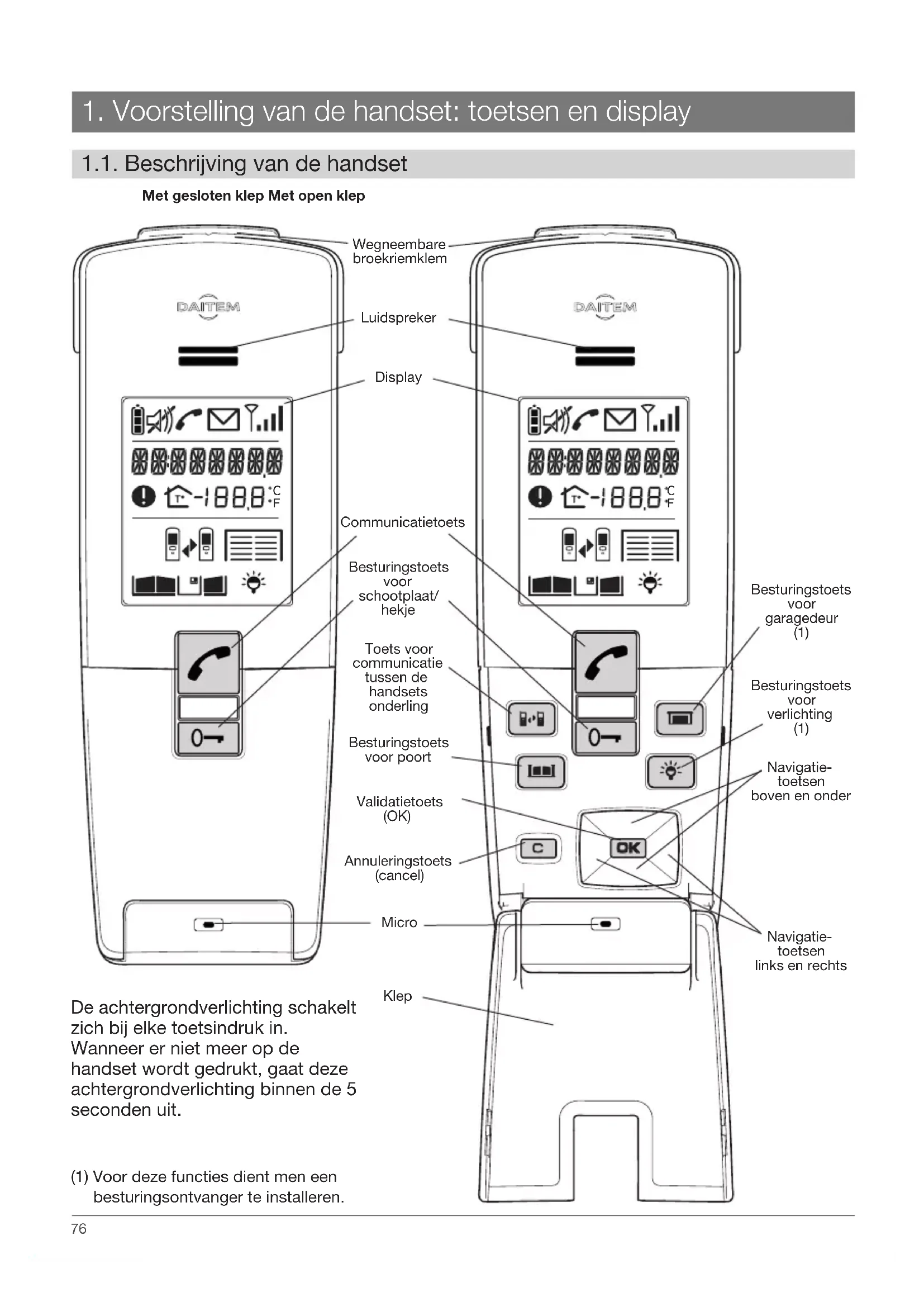

1. Voorstelling van de handset: toetsen en display

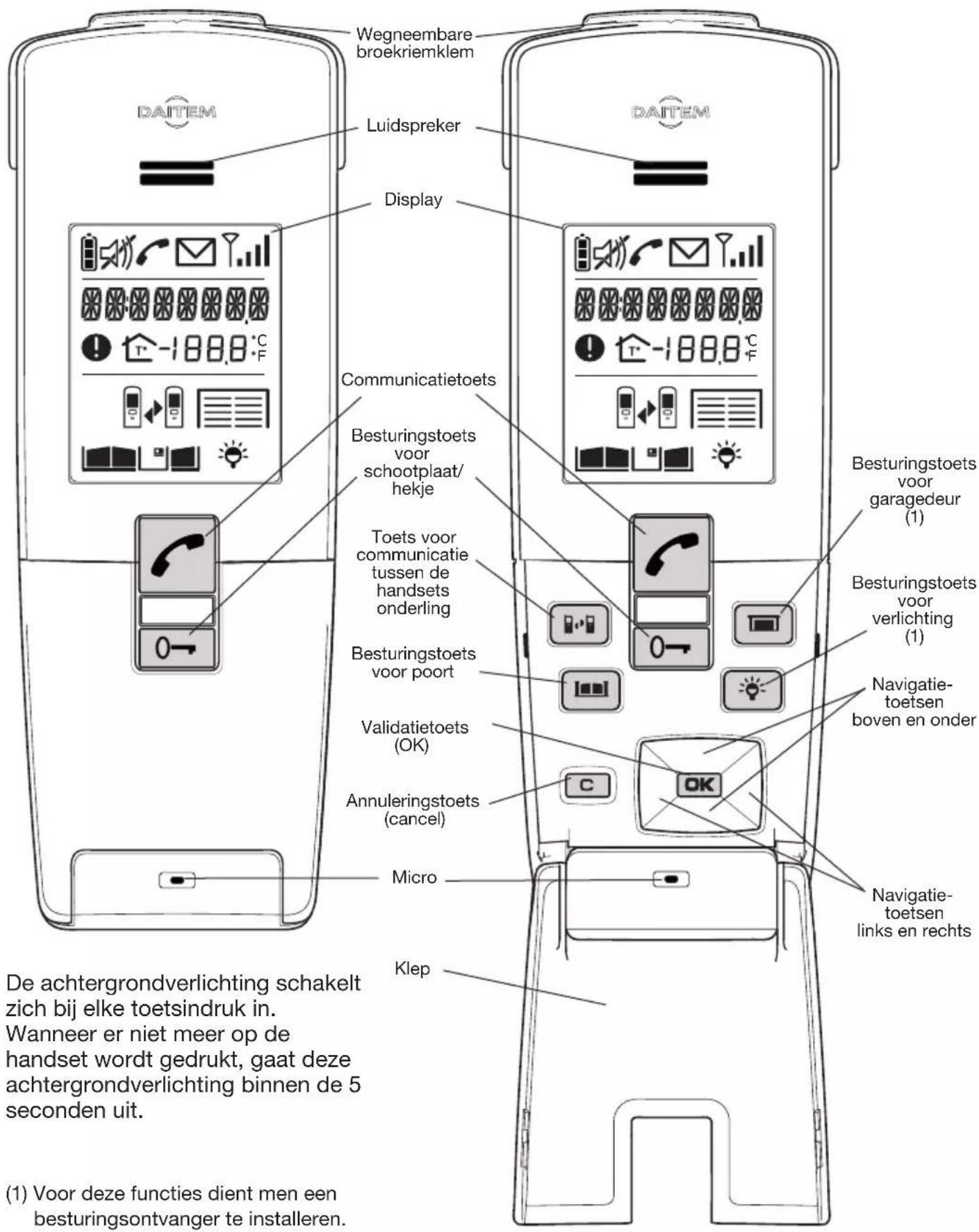

1.1. Beschrijving van de handset

Met gesloten klep Met open klep

Wegneembare broekriemklem Luidspreker Display Communicatietoets Besturingstoets voor schootplaat/ hekje Toets voor communicatie tussen de handsets onderling Besturingstoets voor poort Validatietoets (OK) Annuleringstoets (cancel) Micro Klep De achtergrondverlichting schakelt zich bij elke toetsindruk in. Wanneer er niet meer op de handset wordt gedrukt, gaat deze achtergrondverlichting binnen de 5 seconden uit. (1) Voor deze functies dient men een besturingsontvanger te installeren. DAITEM DAITEM Besturingstoets voor garagedeur (1) Besturingstoets voor verlichting (1) Navigatie-toetsen boven en onder Navigatie-toetsen links en rechts

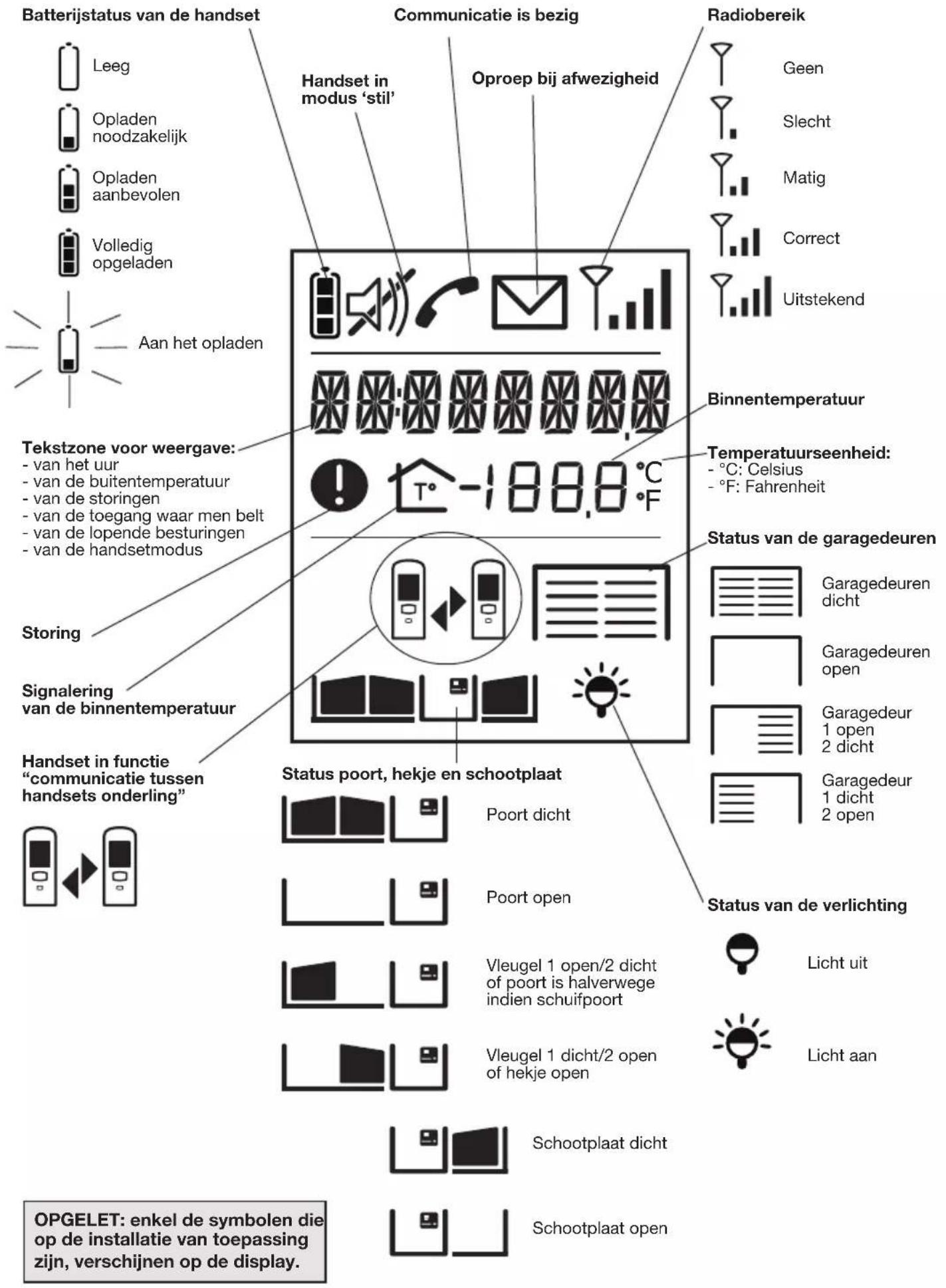

1.2. Beschrijving van de display

Batterijstatus van de handset Communicatie is bezig Radiobereik Leeg Opladen noodzakelijk Opladen aanbevolen Volledig opgeladen Aan het opladen Handset in modus 'stil' Oproep bij afwezigheid Geen Slecht Matig Correct Uitstekend Binnentemperatuur Tekstzone voor weergave: - van het uur - van de buitentemperatuur - van de storingen - van de toegang waar men belt - van de lopende besturingen - van de handsetmodus Temperatuurseenheid: - °C: Celsius - °F: Fahrenheit Status van de garagedeuren Storing Signalering van de binnentemperatuur Handset in functie "communicatie tussen handsets onderling" Status poort, hekje en schootplaat Garagedeuren dicht Garagedeuren open Garagedeur 1 open 2 dicht Garagedeur 1 dicht 2 open Status van de verlichting Poort dicht Poort open Vleugel 1 open/2 dicht of poort is halverwege indien schuifpoort Vleugel 1 dicht/2 open of hekje open Licht uit Licht aan Schootplaat dicht Schootplaat open OPGELET: enkel de symbolen die op de installatie van toepassing zijn, verschijnen op de display.

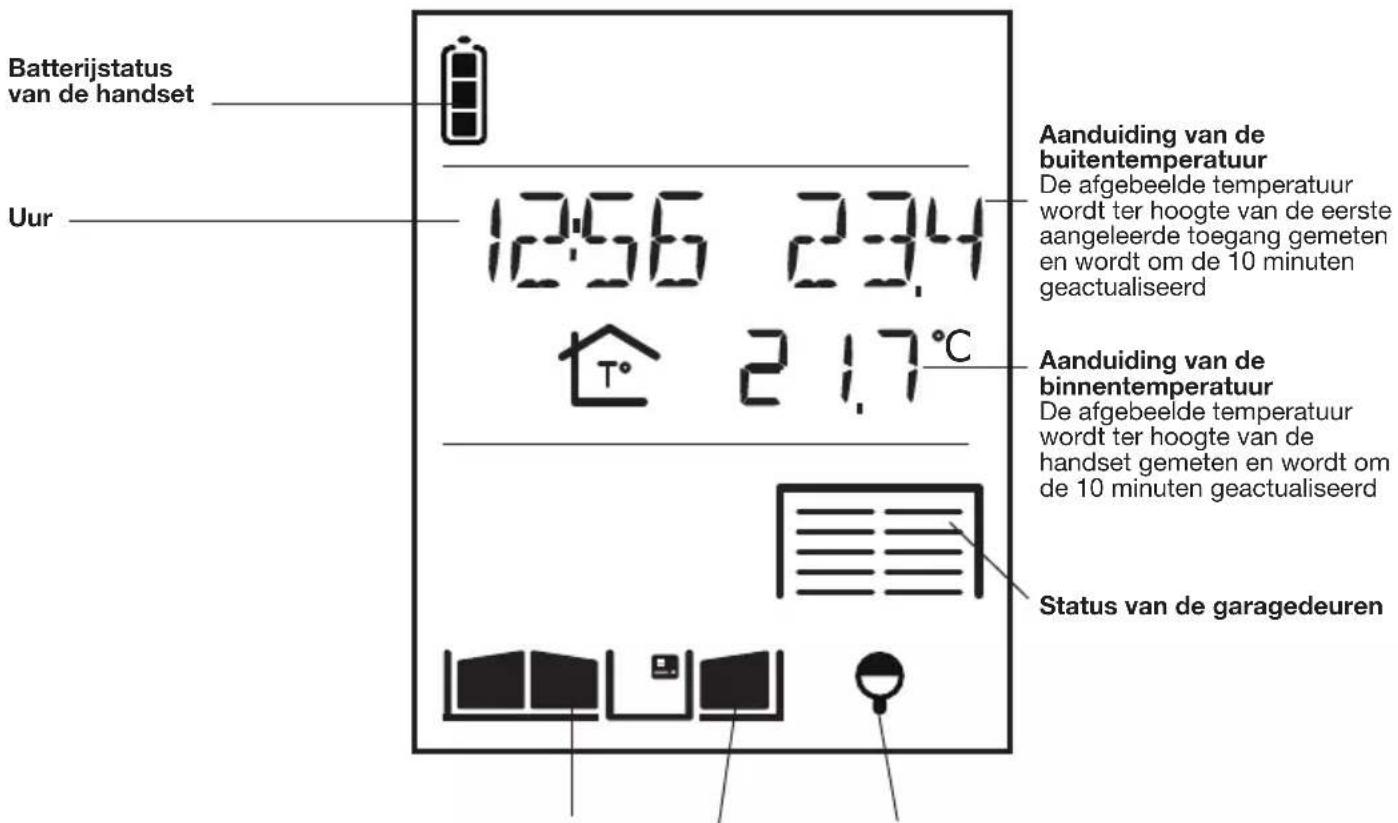

1.3 1.3. De display van de handset in stand-by

Batterijstatus van de handset Uur 12.56 234 T° 217°C Aanduiding van de buitentemperatuur De afgebeelde temperatuur wordt ter hoogte van de eerste aangeleerde toegang gemeten en wordt om de 10 minuten geactualiseerd Aanduiding van de binnentemperatuur De afgebeelde temperatuur wordt ter hoogte van de handset gemeten en wordt om de 10 minuten geactualiseerd Status van de garagedeuren

Status van poort, hekje en schootplaat Status van de verlichting

OPGELET: indien tijdens de verschillende testen de handsets of de technische modules te dicht bij elkaar staan, kunnen er storingen optreden (geruis, gekraak...). Plaats de verschillende toestellen op meer dan 3 meter afstand van elkaar.

2. De oproep van een bezoeker beantwoorden

De handset rinkelt (1) (behalve in de modus 'stil'), de achtergrondverlichting knippert.

INGANG 1 21.7°C

De toegang waar gebeld wordt (2) verschijnt op de display.

(1) Zonder antwoord zal de handset gedurende 20 sec. rinkelen (fabrieksconfiguratie) en vervolgens ophouden. De belgidsduur is instelbaar (zie : Programmeren van de werkingsopties van de handset). Indien de handset zich op zijn basis bevindt, zal hij het geprogrammeerde geluidsniveau van het belsignaal weergeven (zie: Wijzigen van de werkingsopties van de handset); indien de handset zich niet op de basis bevindt, zal het geluidsniveau progressief zijn (gaande van niveau 1 tot het geprogrammeerde geluidsniveau). (2) U kunt elke toegang persoonlijk benoemen (zie : Wijzigen van de werkingsopties van de intercom).

2.1. Gebruik van de handset in "handsfree" modus (handset op de basis)

1. Druk op de toets

INGANG 1 21.7°C

1. U kunt nu spreken.

2. Druk op het einde van de communicatie op de toets

Zonder reactie, zal de communicatie na 3 minuten automatisch worden verbroken.

1256 234 21.7°

Op elk moment kunt u de handset van zijn basis wegnemen om over te gaan naar een "afgehaakt" gebruik.

2.2. Gebruik van de handset in "afgehaakte" modus (handset niet op de basis)

1. Indien de handset zich op zijn basis bevindt, haak hem dan af:

- wanneer de modus "automatisch afgehaakt" is geactiveerd, zal de communicatie onmiddellijk mogelijk zijn, - zo niet, druk op de toets

INGANG 1 21.7°

Indien de handset zich al buiten zijn basis bevindt, druk dan op de toets.

1. U kunt nu spreken en na het openen van de klep het communicatievolume regelen via de toetsen

1. Druk op het einde van de communicatie op de toets

en/of haak de handset in op zijn basis (de handset geeft 3 bips wanneer hij correct wordt ingehaakt.)

1256 23.4 21.7°

Zonder reactie, zal de communicatie na 3 minuten automatisch worden verbroken.

3. De handset in de modus 'stil' zetten

Het is mogelijk de handset in de modus 'stil' te zetten via de toets.

De handset staat dan in deze modus gedurende 12 uur of tot het opnieuw inschakelen van het belsignaal.

1. Druk gedurende 5 seconden op de toets tot het symbool verschijnt.

12:56 23.4 仓 21.7°

1. Om het belsignaal opnieuw in te schakelen, druk meer dan 5 seconden op de toets tot het symbool verdwijnt.

12:56 2:34 2:17°

4. De luisterfunctie

Via de toets kan men de buitendeurpanelen van de verschillende toegangen beluisteren.

1. Druk kort op de toets

2. Indien u over meer dan 2 toegangen beschikt,

kies dan de toegang die u wenst te beluisteren via de toetsen

vervolgens OK

Hebt u één toegang

dan begint het beluisteren onmiddellijk; u hoort wat er zich voor het buitendeurpaneel afspeelt en de personen die zich buiten voor het buitendeurpaneel bevinden, kunnen u ook horen.

1. Druk opnieuw op de toets om het beluisteren stop te zetten.

INGANG 1 2.7℃

INGANG 1 21.7°

1256 23.4 21.7°

5. De functie "communicatie tussen verschillende handsets ond

Het is mogelijk via de toets een communicatie met een andere handset door te voeren.

Handset die oproept

1. Haak de handset af (indien hij zich op zijn basis bevindt), open de klep en druk kort op de toets

2. Indien u over meer dan 2 handsets beschikt, kies dan de handset die u wenst op te roepen via de toetsen

vervolgens

Indien u over 2 handsets beschikt, begint de communicatie tussen de handsets onmiddellijk.

HOORN 2 2.17℃

1. U kunt nu spreken en het communicatievolume regelen via de toetsen

HOORN 2 2 1.7°C

1. Op het einde van de communicatie, druk op de toets en/of haak de handset in op zijn basis.

1256 23.4 21.7℃

Opgeroepen handset

De handset rinkelt, (behalve in de modus 'stil'), de achtergrondverlichting knippert. Indien de handset zich op zijn basis bevindt, haak hem dan af, zo niet druk op de toets

HOORN 1 2.17°C

U kunt nu spreken en na het openen van de klep het communicatievolume regelen via de toetsen

Op het einde van de communicatie, druk op de toets en/of haak de handset in op zijn basis.

HOORN 1 2.17

1256 23.4 21.7°

OPGELET: indien tijdens een communicatie tussen verschillende handsets, aan een buitendeurpaneel wordt gebeld, dan zal het buitendeurpaneel een bezettoon weergeven.

(1) Men kan de handset persoonlijk benoemen (zie : Wijzigen van de werkingsopties van de handset).

6. Een schootplaat besturen

De installatie beschikt over een schootplaat of over een schootplaat en een poort.

6.1. Tijdens een communicatie

U bent bijvoorbeeld in gesprek met ingang 1.

INGANG 1 ℃ 21.7°

1. Druk op de toets (1)

INGANG 1 企 21.7°

1. De schootplaat van de toegang waar er gebeld werd, wordt binnen de 5 seconden ontgrendeld.

Op het einde van de communicatie zal het symbool van de status van de schootplaat geactualiseerd worden (indien een positiecontact werd aangesloten).

1256 234 21.7°

(1) De schootplaat kan bestuurd worden via de toets (zied menu HOORN/REGELEN/OPEN TOETS).

6.2. Buiten een communicatie

6.2.1. Via een buitendeurpaneel met toetsenbord

Actie op het buitendeurpaneel	Display van de handset (1)	Status van de schootplaat
1. Toon uw badge voor het naametiket.
Of geef de toegangscode (2) in.
		Gesloten
2. Druk op de toets (3).
3. De schootplaat wordt binnen de 5 seconden ontgrendeld.		Open

(1) Indien een positiecontact werd aangesloten.

(2) In geval van een fout, druk op en geef opnieuw de toegangscode in.

(3) Enkel voor een buitendeurpaneel met toetsenbord. Indien de parameter AUTO BESTURING (zie: menu INGANG/REGELEN/AUTO BESTURING) op SCHOOTPLAAT werd geprogrammeerd, dan zal de schootplaat onmiddellijk bestuurd worden na het tonen van de badge of het ingeven van de toegangscode. Het is n utteloos op de toets te drukken.

6.2.2. Via de handset

Actie op de handset	Display van de handset (1)	Status van de schootplaat
1. Druk kort op de toets (2).		Gesloten
2. Indien u over verschillende schootplaten beschikt, haak de handset af (indien hij zich op zijn basis bevindt); open de klep en kies de toegang die u wenst te besturen via de toetsenvervolgens OK		Gesloten
Indien u over één schootplaat beschikt, zal de openingsinstructie onmiddellijk verstuurd worden.		In besturing
3. De schootplaat wordt binnen de 5 seconden ontgrendeld.		Open

(1) Indien een positiecontact werd aangesloten.
(2) De schootplaat kan bestuurd worden via de toets (zien menu HOORN/REGELEN/OPEN TOETS).

7. Een poort besturen

De installatie beschikt over een poort en een schootplaat.

7.1. Tijdens een communicatie

U bent bijvoorbeeld in gesprek met ingang 1.

INGANG 1 21.7°C

1. Druk op de toets

INGANG 1 21.7°

1. De poort van de toegang waar er gebeld werd, treedt binnen de 5 seconden in werking.

Op het einde van de communicatie zal het symbool van de status van de poort geactualiseerd worden (indien een positiecontact werd aangesloten).

1256 23.4 21.7°

(1) De poort kan bestuurd worden via de toets (zio-menu HOORN/REGELEN/OPEN TOETS).

7.2. Buiten een communicatie

7.2.1. Via een buitendeurpaneel met toetsenbord

Actie op het buitendeurpaneel	Display van de handset (1)	Status van de poort
1. Toon uw badge voor het naametiket.
Of geef de toegangscode (2) in.
		Gesloten
2. Druk op de toets (3).
3. De poort treedt binnen de 5 seconden in werking.		Open

(1) Indien een positiecontact werd aangesloten.
(2) In geval van een fout, druk op en geef opnieuw de toegangscode in.
(3) Enkel voor een buitendeurpaneel met toetsenbord. Indien de parameter AUTO BESTURING (zie: menu INGANG/REGELEN/AUTO BESTURING) op POORT werd geprogrammeerd, dan zal de poort onmiddellijk bestuurd worden na het tonen van de badge of het ingeven van de toegangscode. Het is nutteloois op d e toets te drukken.

7.2.2. Via de handset

Actie op de handset	Display van de handset (1)	Status van de poort
1. Haak de handset af (indien hij zich op zijn basis bevindt), open de klep en druk kort op de toets (2).		Gesloten
2. Indien u over verschillende poorten beschikt, kies de toegang die u wenst te besturen via de toetsenvervolgens OK		Gesloten
Indien u over één poort beschikt, zal de openingsinstructie onmiddellijk verstuurd worden.		In besturing
3. De poort treedt binnen de 5 seconden in werking.		Open

(1) Indien een positiecontact werd aangesloten.
(2) De poort kan bestuurd worden via de toets (zlo:menu HOORN/REGELEN/OPEN TOETS).

8. Een hekje besturen

De installatie beschikt enkel over een poort.

8.1. Tijdens een communicatie

U bent bijvoorbeeld in gesprek met ingang 1.

INGANG 1 ℃ 21.7°

INGANG 1 企 21.7°

1. Het hekje van de toegang waar er gebeld werd, wordt binnen de 5 seconden ontgrendeld.

Op het einde van de communicatie zal het symbool van de status van het hekje geactualiseerd worden (indien een positiecontact werd aangesloten).

8.2. Buiten een communicatie

8.2.1. Via een buitendeurpaneel met toetsenbord

Actie op het buitendeurpaneel	Display van de handset (1)	Status van het hekje
1. Toon uw badge voor het naametiket.
Of geef de toegangscode (2) in.
		Gesloten
2. Druk op de toets (3).
3. Het hekje wordt binnen de 5 seconden ontgrendeld.		Open

(1) Indien een positiecontact werd aangesloten.
(2) In geval van een fout, druk op en geef opnieuw de toegangscode in.
(3) Enkel voor een buitendeurpaneel met toetsenbord. Indien de parameter AUTO BESTURING (zie: menu INGANG/REGELEN/AUTO BESTURING) op HEKJE werd geprogrammeerd, dan zal het hekje onmiddellijk bestuurd worden na het tonen van de badge of het ingeven van de toegangscode. Het is nutteloos o p de toets te drukken.

8.2.2. Via de handset

Actie op de handset	Display van de handset (1)	Status van het hekje
1. Druk kort op de toets		Gesloten
2. Indien u over verschillende hekjes beschikt,haak de handset af (indien hij zich op zijn basis bevindt); open de klep en kies de toegang die u wenst te besturen via de toetsenvervolgens OKIndien u over één hekje beschikt,zal de openingsinstructie onmiddellijk verstuurd worden.		GeslotenIn besturing
3. Het hekje wordt binnen de 5 seconden ontgrendeld		Open

(1) Indien een positiecontact werd aangesloten.

9. Een automatische garagedeur besturen

Voor deze functie moet men over één of meerdere besturingsontvangers beschikken.

De toets k\text{km} tot 4 verschillende automatische garagedeuren besturen.

Actie op de handset	Display van de handset (1)	Status van de garagedeuren
1. Haak de handset af (indien hij zich op zijn basis bevindt), open de klep en druk kort op de toets.		Gesloten
2. Indien u over verschillende garagedeuren beschikt, kies de garage die u wenst te besturen via de toetsenvervolgens	(2)	Gesloten
Indien u over één garagedeur beschikt, zal de openingsinstructie onmiddellijk verstuurd worden.		In besturing
3. De garagedeur treedt binnen de 5 seconden in werking.		Open

OPGELET: indien de toets

- 2 automatische garagedeuren bestuurt, toont de display van de handset:

- meer dan 2 automatische garagedeuren bestuurt, toont de display van de handset:

dat de garagedeuren gesloten zijn,

dat de garagedeuren open zijn,

dat minstens één van de garagedeuren open is.

(1) Indien een positiecontact werd aangesloten op de besturingsontvanger.
(2) De garagedeuren kunnen persoonlijk benoemd worden (zie : Wijzigen van de werkingsopties van de handset.)

10. Een verlichting besturen

Voor deze functie moet men over één of meerdere besturingsontvangers beschikken.

De toets kan tot 4 verschillende verlichtingen besturen.

Actie op de handset

1. Haak de handset af (indien hij zich op zijn basis bevindt), open de klep en druk kort op de toets

1. Indien u over verschillende verlichtingen beschikt, kies de verlichting die u wenst te besturen via de toetsen

vervolgens

Indien u over één verlichting beschikt, zal de verlichtingsinstructie onmiddellijk verstuurd worden.

1. De verlichting treedt binnen de 5 seconden in werking.

Display van de handset

12:56 23.4 + 21.7°C

LICHT 1 21.7°C (1)

LIGHT 1 21.7°C

12:56 23:4 + 21.7℃

Status van de verlichting

Uit

Uit

In besturing

Aan

(1) De verlichtingen kunnen persoonlijk benoemd worden (zie : Wijzigen van de werkingsopties van de handset).

11. De werkingsopties van de buitenelementen wijzigen

11.1. Navigatieprincipe in de menu's

Neem de handset en open de klep.

Voorbeeld van een navigatie in het menu INGANG :

• Via een korte druk op de toets kan men op elk moment terugkeren naar de vorige display.
• Via een lange druk op de toets keert men terug naar de display in stand-by.
• Indien er gedurende 30 sec. op de handset niets wordt ingedrukt, dan keert men terug naar de display in stand-by.

11.2. Wijziging van de badge-opties

Menu	Mogelijke instellingen	Nut van de instellingen
TOEVOEGEN		Maakt het mogelijk een badge aan het buitendeurpaneel aan te leren om zo de opening te besturen van een hekje, een poort of een schootplaat (maximaal 16 badges).1. Neem de handset en plaats u naast het buitendeurpaneel.2. Druk op [OK]3. Plaats de op te nemen badge voor het naametiket van het buitendeurpaneel.4. Bij elke nieuwe badgeopname, zal deze cijferwaarde met een eenheid verhogen.De display van de handset gaat vervolgens verder naar het volgende scherm
	Fabrieksconfiguratie: geen enkele badge werd aangeleerd.
BENOEMEN	Maakt het mogelijk de naam van een reeds opgenomen badge te wijzigen (maximaal 8 lettertekens).1. Kies de te wijzigen badge.2. Wijzig het eerste letterteken via de toetsen TIP: wanneer u de toetsen ingedrukt houdt, volgen de lettertekens snel op elkaar op.
		3. Ga over naar het volgende letterteken via de toets .OKDe toets kiest het vorige letterteken.
	Fabrieksconfiguratie: BADGE 1 voor de eerste badge, BADGE 2 voor de tweede badge, enz.	4. Herhaal de stappen 2 en 3 voor alle lettertekens en van zodra de nieuwe naam is geprogrammeerd, druk dan op OK
ACTIEF/ INACTIEF	ACTIEF INACTIEFFabrieksconfiguratie: ACTIEF voor alle badges	Maakt het mogelijk een reeds opgenomen badge actief of inactief te maken. Elke badge wordt tijdens het opnemen automatisch geactiveerd.
AFSCHAFFEN	Maakt het mogelijk een opgenomen badge te wissen.

11.3. Wijziging van de toegangscode-opties

OPGELET: het menu CODES verschijnt enkel wanneer het buitendeurpaneel is uitgerust met een digicode.

Menu	Mogelijke instellingen	Nut van de instellingen
GROOTTE Maakt het mogelijk		het cijferaantal van de 16 toegangscodes te bepalen (van 4 tot 6 cijfers)Om achteraf de taille van de toegangscodes te wijzigen, dient men ze eerst allemaal uit te wissen (zie menu AFSCHAFFEN).
TOEVOEGEN		Maakt het mogelijk een toegangscode op het buitendeurpaneel te programmeren om zo de opening van een hekje, een poort of een schootplaat te besturen (maximaal 16 codes).1. Neem de handset en plaats u naast het buitendeurpaneel met toetsenbord.2. Druk op [OK]3. Geef de code bestaande uit 4 tot 6 cijfers in op het buitendeurpaneel.4. Bij elke nieuwe cijfercode zal de cijferwaarde met een eenheid verhogen.De display gaar over naar het volgende scherm.
BENOEMEN	Maakt het mogelijk de naam van een reeds opgenomen toegangscode te wijzigen (maximaal 8 lettertekens).

11.4. Wijziging van de display-opties

Menu	Mogelijke instellingen	Nut van de instellingen
BENOEMEN INGANG 1TOETS 1TOETS 2Fabrieksconfiguratie:INGANG 1 voor de eerste toegang,INGANG 2 voor de tweede toegang, enz.TOETS 1 voor de eerste toets,TOETS 2 voor de tweede toets, enz.zoals beschreven in het overzicht op de volgende pagina.	Maakt het mogelijk de naam van een toegang of van een beltoets te wijzigen (maximaal 8 lettertekens).Kies de te wijzigen naamWijzig het eerste teken via de toetsenOK3. Ga over naar het volgende teken via de toetsOKDe toets kiest het vorige letterteken.4. Herhaal de stappen 2 en 3 voor alle tekens en van zodra de nieuwe naam is geprogrammeerd, druk dan opOKOPGELET: het menu TOETS1/TOETS2 verschijnt slechts wanneer de twee beltoetsen op het buitendeurpaneel aan dezelfde handset werden aangeleerd.
RETRO VERLICHT.	OP ACTIE NACHTMODUS ACTIEF	Maakt het mogelijk de werkingsmodus van de achtergrondverlichting van het buitendeurpaneel te bepalen.Indien de technische module aangesloten is op een externe voeding of een zonnepaneel, dan heeft men, al naargelang het type van het buitendeurpaneel, de keuze tussen:
		Panelen MHF03X / MHF04XMHF05X / MHF06X MHF02X
		ACTIEF ACTIEF
			NACHTMODUS
		OP ACTIE OP ACTIE	achtergrondver-ichting actief bij elke toetsindruk of na het tonen van een badge
OPGELET: indien de module over hulpbatterijen beschikt, zal bij stroomonderbreking de achtergrondverlichting actief zijn bij elke toetsindruk of na het tonen van een badge.In geval van een voeding via zonnepaneel, moet men verplicht "OP ACTIE" kiezen;de achtergrondverlichting is actief bij elke toetsindruk of na het tonen van een badge.

Menu	Mogelijke instellingen	Nut van de instellingen
RETRO VERLICHT. (vervolg)	Fabrieksconfiguratie: OP ACTIE	Indien de technische module gevoed wordt door batterijen, dan zal de achtergrondverlichting geactiveerd worden bij elke toetsindruk of na het tonen van de badge (het menu RETRO VERLICHT. verschijnt niet en geen enkele andere werkingsmodus is mogelijk.

De combinatie technische module/buitendeurpaneel beschikbaar op de installatie		Bericht dat automatisch op de display verschijnt wanneer er gebeld wordt
Van 1 tot 4 technische modules met1 buitendeurpaneel1 beltoets		INGANG X(waarbij X 1 tot 4 kan zijn in functie van de gesolliciteerde module)
1 technische module met1 buitendeurpaneel2 beltoetsen		TOETS 2ofTOETS 1
Van 2 tot 4 technische modules met1 buitendeurpaneel2 beltoetsen		INGANG X, TOETS 1 of TOETS 2afwisselend (waarbij X 1 tot 4 kan zijn in functie van de gesolliciteerde module)

11.5. Wijziging van de geluidsopties

Menu	Mogelijke instellingen	Nut van de instellingen
BIP TOETSEN	INACTIEF ZWAK HARDFabrieksconfiguratie: ZWAK	Zo kan men het geluidsniveau van een toetsindruk of van de bel op het buitendeurpaneel instellen of uitschakelen. Bij de validatie van de instellingen hoort men op het buitendeurpaneel het geluidsniveau.
STEM 1 tot 4	Zo kan men het geluidsniveau van de communicaties op het Fabrieksconfiguratie: 3	buitendeurpaneel instellen (van 1=zwak tot 4=luid).

Menu	Mogelijke instellingen	Nut van de instellingen
NACHTMOD US	ACTIEF INACTIEF	Zo kan men het geluidsniveau van een toetsindruk of van de be op het buitendeurpaneel verminderen. (Het geluidsniveau wordt op ZWAK gezet).
	Fabrieksconfiguratie: INACTIEF	OPGELET: het menu ENKEL 'S NACHTS verschijnt slechts indien de intercom beschikt over een buitendeurpaneel MHF01X of MHF02X of indien het buitendeurpaneel verbonden is met een OPTWIN centrale voor automatische bedieningen.
STEM VERGRENDEL	INACTIEF ZWAK HARD Fabrieksconfiguratie: ZWAK	Zo kan men het geluid dat men op het buitendeurpaneel hoort tijdens de besturing van een elektrische schootplaat, regelen of uitschakelen.

11.6. Wijziging van de besturingsopties

Menu	Mogelijke instellingen	Nut van de instellingen
AUTO BESTURING		Zo kan men de besturing bepalen die doorgevoerd zal worden na het tonen van een badge of het ingeven van een toegangscode.
	TOETS Na het tonen van een badge of het ingeven van een toegangscode, wachttijd voor een druk op de toets of om een schootplaat of een automatische poort te besturen.
	SCHOOTPLAAT	De opening van de schootplaat (of de opening of sluiting van een hekje indien geen enkele schootplaat werd aangesloten) zal onmiddellijk doorgevoerd worden na het tonen van een badge of het ingeven van de toegangscode zonder dat men op de toets client te drukken.
	POORT De opening of sluiting van de poort zal onmiddellijk doorgevoerd worden na het tonen van een badge of het ingeven van een toegangscode zonder dat men op de toets client te drukken.
	Fabrieksconfiguratie: SCHOOTPLAAT

11.7. Wijziging van de openingsopties

Menu	Mogelijke instellingen	Nut van de instellingen
POORT 0,5 SEC	1 SEC1,5 SEC2 SEC2,5 SECFabrieksconfiguratie:2,5 SEC	Maakt het mogelijk de impulstijd voor de besturing van een automatische poort te wijzigen (aansluitklemmen 12 en 14).
VOETGANGER	0,5 SEC1 SEC1,5 SEC2 SEC2,5 SECFabrieksconfiguratie:1 SEC	Maakt het mogelijk de impulstijd voor de besturing van een voetgangersdoorgang van een automatische poort te wijzigen (aansluitklemmen 12 en 14)
SCHOOTPLAAT	2 SEC5 SECFabrieksconfiguratie:5 SEC	Maakt het mogelijk de impulstijd voor de besturing van een schootplaat te wijzigen (aansluitklemmen 3 en 4).

11.8. Informaties
    N["Informaties van de fabrikant."]

12. De werkingsopties van de handset wijzigen

12.1. Navigatieprincipe in de menu's

Neem de handset en open de klep.
    note right of B U hebt toegang tot de menu's waarin u de parameters van de intercom kunt programmeren of wijzigen.

Voorbeeld van een navigatie in het menu HOORN:

• Via een korte druk op de toets kan men op elk moment terugkeren naar de vorige display.
• Via een lange druk op de toets keert men terug naar de display in stand-by.
• Indien er gedurende 30 sec. op de handset niets wordt ingedrukt, dan keert men terug naar de display in stand-by.

12.2. Wijziging van de display-opties

Menu	Mogelijke instellingen	Nut van de instellingen
GRADEN CELSIUSFAHRENHEITFabrieksconfiguratie: CELSIUS		Maakt het mogelijk de temperatuurseenheid te wijzigen.
BENOEMEN Maakt het mogelijk een naam te geven aan:
	HOORN de handset
	LICHT 1
	LICHT 2	een verlichtingsbesturing (toets
	LICHT 3
	LICHT 4
	GARAGE 1
	GARAGE 2	een garagedeurbesturing (toets
	GARAGE 3
	GARAGE 4
		1. Kies de naam die u wenst te wijzigen.
		2. Wijzig het eerste teken via de toetsen
		TIP: wanneer u de toetsen ingedrukt houdt, volgen de lettertekens snel op elkaar op.
		3. Ga over naar het volgende teken via de toets
		4. Herhaal de stappen 2 en 3 voor alle tekens en van zodra de nieuwe naam is geprogrammeerd, druk dan op OK
RETRO VERLICHT.	ACTIEF INACTIEFFabrieksconfiguratie: ACTIEF	Maakt het mogelijk de achtergrondverlichting van de handset in of uit te schakelen. Bij een beloproep wordt de achtergrondverlichting steeds geactiveerd.

12.3. Wijziging van de geluidsopties

Menu	Mogelijke instellingen	Nut van de instellingen
BELSIGNAAL	Maakt het mogelijk het belsignaal te wijzigen tijdens :
	INGANG 1	een oproep aan de ingang 1
	INGANG 2	aan de ingang 2
	INGANG 3	aan de ingang 3
	INGANG 4	aan de ingang 4
	INTER HOORN	een oproep van een andere handset
	Fabrieksconfiguratie:INGANG 1: belsignaal 1	1. Kies het belsignaal dat u wenst te wijzigen.
	INGANG 2: belsignaal 2	2. Kies het gewenste belsignaal uit de 9 mogelijkheden en druk vervolgens op OK
	INGANG 3: belsignaal 3
	INGANG 4: belsignaal 4
	TUSSEN HANDSETS
	ONDERLING: belsignaal 5
BELGIDSDUUR	3 SEC	Maakt het mogelijk de belgidsduur van de handset in te stellen.
	5 SEC
	10 SEC
	20 SEC
	30 SEC
	Fabrieksconfiguratie:20 SEC

Menu	Mogelijke instellingen	Nut van de instellingen
BELSIGNAAL	INACTIVE1 tot 4Fabrieksconfiguratie:2	Maakt het mogelijk het belvolume van de handset uit te schakelen of in te stellen van 1 (zwak) tot 4 (luid).
BIP TOETSEN	INACTIEFZWAKHARDFabrieksconfiguratie:ZWAK	Zo kan men het geluidsniveau van een toetsindruk op de handset uitschakelen of regelen.
STEM 1 tot 4	Zo kan men het geluidsniveau van de communicaties op de Fabrieksconfiguratie:2	handset instellen van 1 (zwak) tot 4 (luid).

12.4. Wijziging van de gebruiksssopties

Menu	Mogelijke instellingen	Nut van de instellingen
OPNEMEN ACTIEFINACTIEFFabrieksconfiguratie:ACTIEF		Zo begint de communicatie onmiddellijk bij het afhaken van de handset van zijn basis zonder op de toetste moeten drukken.
OPEN TOETS	Zo kan men de besturingen die aan de toetsen en zijn verbonden, wijzigen.Met de keuze SCHOOTPLAAT (fabrieksconfiguratie):De toets opent de schootplaat.De toets opent de portaal.Met de keuze PORTAAL:De toets opent de portaalDe toets opent de schootplaat.
	Fabrieksconfiguratie:SCHOOTPLAAT
UUR Zo kan men het uur op de display instellen.1. Het eerste cijferinstellen via de toetsen [OK]2. Ga naar het volgendecijfer door via de toets [OK]De toets kiest het vorige letterteken.3. Herhaal de stappen 1 en 2 om de minuten in te stellen en wanneer vervolgens het gewenste uur is geprogrammeerd, druk dan op de toets OK	[00 H 00]
TAAL ENGLISH	FRANCAISITALIANOESPANOLDEUTSCHNEDERLANDSFabrieksconfiguratie:ENGLISH	Zo kan men de taal van de display instellen.

12.5. Informaties
    note right of F Informaties van de fabrikant.

13. Weergeven van de storingen

Display Betekenis Oplossing

0 HOORN 0P ● 仓 2.17℃

BATTERIJ ● 仓 21.7℃

BASISBAT ! 企 21.7°

De batterij van de handset is leeg.

De batterijen van de technische module zijn leeg.

De batterij van de basis is leeg.

Plaats de handset op zijn basis om op te laden.

Contacteer de installateur opdat hij de batterijen van de technische module komt vervangen. Het is aanbevolen ook de batterij van de handset te vervangen.

Contacteer de installateur opdat hij de batterijen van de basis komt vervangen.

14. Vraag - Antwoord

Vraag Antwoord

Wat is de oorzaak van een "gehakte" conversatie in de handset?

Wat is de oorzaak van de storingen (geruis, gekraak,...) die men in de handset hoort?

Waarom verandert de ontvangstkwaliteit wanneer ik me met de handset verplaats?

Wat moet ik doen indien er niets meer op de display van de handset verschijnt?

Wat moet ik doen indien de handset geen bip weergeeft wanneer ik hem op zijn basis

plaats en het symbool niet op de display verschijnt?

Mag ik mijn intercom schoonmaken?

Tijdens een communicatietest belt de handset niet?

Wat betekent het symboolop de display van de handset?

Dit valt voor wanneer men zich buiten de ontvangstzone van het radiosignaal bevindt. Wanneer deze grens wordt overschreden, wordt de communicatie verbroken. Ga dichter bij de module staan.

Dit valt voor wanneer de handset zich te dicht bij een andere handset of technische module bevindt. Plaats de verschillende toestellen op meer dan 3 m afstand van elkaar.

Zonder elektromagnetische storingen en zonder obstakels tussen de handset en de technische module, bedraagt het radiobereik in "open veld" 400m. Wanneer de handset binnenshuis wordt gebruikt, vermindert het radiobereik.

De voortplanting van de radiogolven vermindert in functie van de aard en de dikte van de muren of wanden die doorkruist moeten worden.

Bomen of struiken vermindering van 10 % tot 30 %

Plaasterplaat en hout vermindering van 10 % tot 30 %

Baksteen vermindering van 30 % tot 50 %

Beton en bindsteen vermindering van 50 % tot 70 %

Metaal en metalen wand vermindering van 70 % tot 90 %

Het volstaat de handset terug op zijn basis op te laden. Een herprogrammering van het uur is noodzakelijk (menu HOORN/REGELEN/UUR).

Controleer de stroomtoevoer of de batterijstatus op de basis van de handset.

Gebruik voor het schoonmaken zeepwater en een zachte doek. Gebruik geen alcohol, noch aceton.

• Controleer het radiobereik (zie "Testen van het radiobereik") en indien nodig plaats u dichter bij de technische module.
• Verifieer of de handset niet in de modus ‘stil’ staat (het symbool op de display).

Een bezoeker heeft tijdens uw afwezigheid op de beltoets van het buitendeurpaneel gedrukt. Om het symbool uit te wissen, druk op een toets van de handset.

• Beveiligde radiotechnologie met multifrequenties, bereik tot 400 m in open veld (1), afhankelijk van de omgeving en de installatie
• Radioverbinding: 868 - 870 MHz, 25 mW max, Duty cycle: 0,1%, Rx: category 2
• Bedrijfzeker digitaal geluid

Kenmerken van de buitenelementen

• Behuizing in polycarbonaat
• Beschermingsindex van de technische module en het buitendeurpaneel: IP54/IK08
• Werkingstemperatuur: van -20°C tot +70°C
• Voeding van de technische module: lithiumbatterij 2x(3,6V 17 Ah)MPU01X + lithium-ion batterij 3,6V 700 mAh 908-21X en/of voeding tussen 12 en 24V AC of 12 en 30V DC of 4 alkalinebatterijen 1,5 V van het type LR20
• Autonomie: 5 jaar (met batterij MPU01X), 3 jaar (met 4 alkalinebatterijen 1,5 V van het type LR20) (2)
• Bedrading met 4 draden tussen het buitendeurpanel en de technische module.
• Besturing en voeding van alle soorten schootplaten 12V laag verbruik (0,5 maximum)
• Beveiligde TBT aandrijvingsbesturing die een droog contact 48Vcc/1A aanvaardt (relais of schakelaar).
• Alle in- en uitgangen van de technische module zijn van het type TBTS.

Kenmerken van de binnenpost

• Behuizing in ABS
• Beschermingsindex IP31/IK04
• Werkingstemperatuur: van -5°C tot +55°C.
• Voeding van de basis: - met batterijen: lithiumbatterij 2 x (3,6 V 17 Ah) MPU01X
• op lichtnet: via de transformator 220 V/6 V
• Oplaadbare voeding van de handset: ontkoppelbare lithium-ionbatterij MTU01X
• Autonomie van de handset buiten zijn basis: 15 dagen (3)
• Autonomie van de basis op batterijen: 5 jaar (3)

(1) Het radiobereik in open veld stemt overeen met de maximale theoretische afstand tussen de technische module en de handset zonder obstakels (bijvoorbeeld: muur, afsluiting, beplantingen, elektromagnetische storingen) die het bereik zouden kunnen verminderen.
(2) De autonomie is berekend voor een huishoudelijk gebruik, d.w.z.
- 2 communicaties van 10 sec., 7 schootplaatbesturingen en 6 poortbesturingen per dag voor de technische module en het buitendeurpaneel zonder digicode,
- 1 communicatie van 10 sec., 4 schootplaatbesturingen (zonder achtergrondverlichting op het buitendeurpaneel) en 5 poortbesturingen (zonder achtergrondverlichting op het buitendeurpaneel) per dag voor de technische module en het buitendeurpaneel met digicode.
(3) De autonomie is berekend voor een huishoudelijk gebruik, d.w.z. 2 communicaties van 10 sec., 2 communicaties tussen de handsets onderling van 10 sec en 6 besturingen (2 schootplaatbesturingen, 2 poortbesturingen, 1 verlichtingsbesturing en 1 garagedeurbesturing) per dag. Om van de totale autonomie van de oplaadbare handset buiten zijn basis (15 dagen) te kunnen genieten, is het noodzakelijk de handset op zijn basis te laten opladen en dit gedurende minstens 2 dagen voor een eerste inwerkingstelling of gedurende 4 dagen indien de display verdwijnt (het toestel kan evenwel tijdens deze periode gebruikt worden).

Hierbij verklaart Hager Security SAS dat de radio-elektrische apparatuur, met referenties SC100AX en SC101AX conform de vereisten is van de richtlijn RE-D 2014/53/EU. De volledige tekst van de EU-Conformiteitsverklaring is beschikbaar op het internetadres: www.daitem.be

Niet-contractueel document onderworpen aan wijzigingen zonder voorafgaande kennisgeving.

Garage door system status

Closed

Closed
