Producttype	Kleine doorstroomverwarmer met hydraulische besturing
Merk	AEG
Model	MTD 570
Categorie	Doorstroomverwarmer
Voeding	220-240 V, 50/60 Hz, 1/N/PE
Nominaal vermogen	5,7 kW (bij 230 V)
Afmetingen (H x B x D)	143 x 190 x 82 mm
Gewicht	1,4 kg
Hydraulische aansluiting	G 3/8 A
Maximaal toelaatbare druk	1 MPa (10 bar)
Max. inlaattemperatuur	35 °C
Insakeldebiet	Hoger dan 2,6 l/min
Maximaal debiet	4,3 l/min (begrensd)
Warmwaterproductie	3,2 l/min bij Δθ 25 K
Nominale inhoud	0,1 L
Beschermingsgraad	IP25
Montagetype	Onder de wastafel, onder druk of vrije uitloop
Verwarmingssysteem	Naakte draad
Kleur	Wit
Materiaal	Kunststof
Kabellengte	700 mm
Elektrische beveiliging	25 A

Veelgestelde vragen - MTD 570 AEG

Hoe installeer ik het MTD 570 apparaat?

De installatie moet worden uitgevoerd door een gekwalificeerde installateur. Bevestig het apparaat aan de muur met behulp van de achterwand als sjabloon. Sluit de koudwaterslang (G 3/8) en de T-koppeling aan. Sluit de voedingskabel (max. 4 mm²) aan op een leiding met een 25 A zekering. Open de watertoevoer om te ontluchten en schakel vervolgens de spanning in.

Hoe stel ik de watertemperatuur in?

De temperatuur wordt ingesteld door het debiet te wijzigen: verlaag het debiet om de temperatuur te verhogen, verhoog het debiet of voeg koud water toe om deze te verlagen. De uitlaattemperatuur mag niet hoger zijn dan 43 °C om brandwonden te voorkomen.

Wat moet ik doen als het apparaat niet verwarmt?

Controleer eerst of het apparaat onder spanning staat (zekering) en of de warmwaterkraan open is. Reinig de straalregelaar als deze verkalkt is. Als het probleem aanhoudt, controleer dan het filter van de koudwatertoevoer en de veiligheidsdrukschakelaar.

Hoe reinig en onderhoud ik het apparaat?

Gebruik een vochtige doek zonder schurende middelen. Ontkalk regelmatig de straalregelaar met een commercieel product. Laat de elektrische veiligheid controleren door een installateur. Reinig het filter van de koudwatertoevoer indien nodig.

Hoe tap ik het apparaat af?

Schakel de stroom uit, sluit de koudwatertoevoerkraan, open de aftapkraan en draai vervolgens de hydraulische aansluitingen los. Let op: het afgetapte water kan erg heet zijn.

Wat is de maximaal toegestane druk?

De maximaal toelaatbare druk is 1 MPa (10 bar). Houd u aan deze limiet om schade te voorkomen.

Kan het apparaat door kinderen worden gebruikt?

Ja, maar onder toezicht en nadat de veiligheidsinstructies zijn ontvangen. Kinderen jonger dan 3 jaar mogen niet in de buurt komen. Kinderen mogen het apparaat niet schoonmaken of onderhouden zonder toezicht.

Welke accessoires worden meegeleverd met het apparaat?

Worden meegeleverd: een filter voor de koudwatertoevoer, een speciale straalregelaar SR5, een aansluitslang 3/8 van 500 mm met afdichtingen en een T-stuk 3/8.

Hoe vervang ik de voedingskabel?

Het vervangen van de voedingskabel mag alleen worden uitgevoerd door een installateur die is gemachtigd door de fabrikant. Gebruik een kabel met een doorsnede van 4 mm², origineel.

Wat te doen bij vorst?

Bescherm het apparaat tegen vorst. Als er kans op vorst is, tap het apparaat volledig af volgens de aftapprocedure. Laat het water niet bevriezen in het apparaat.

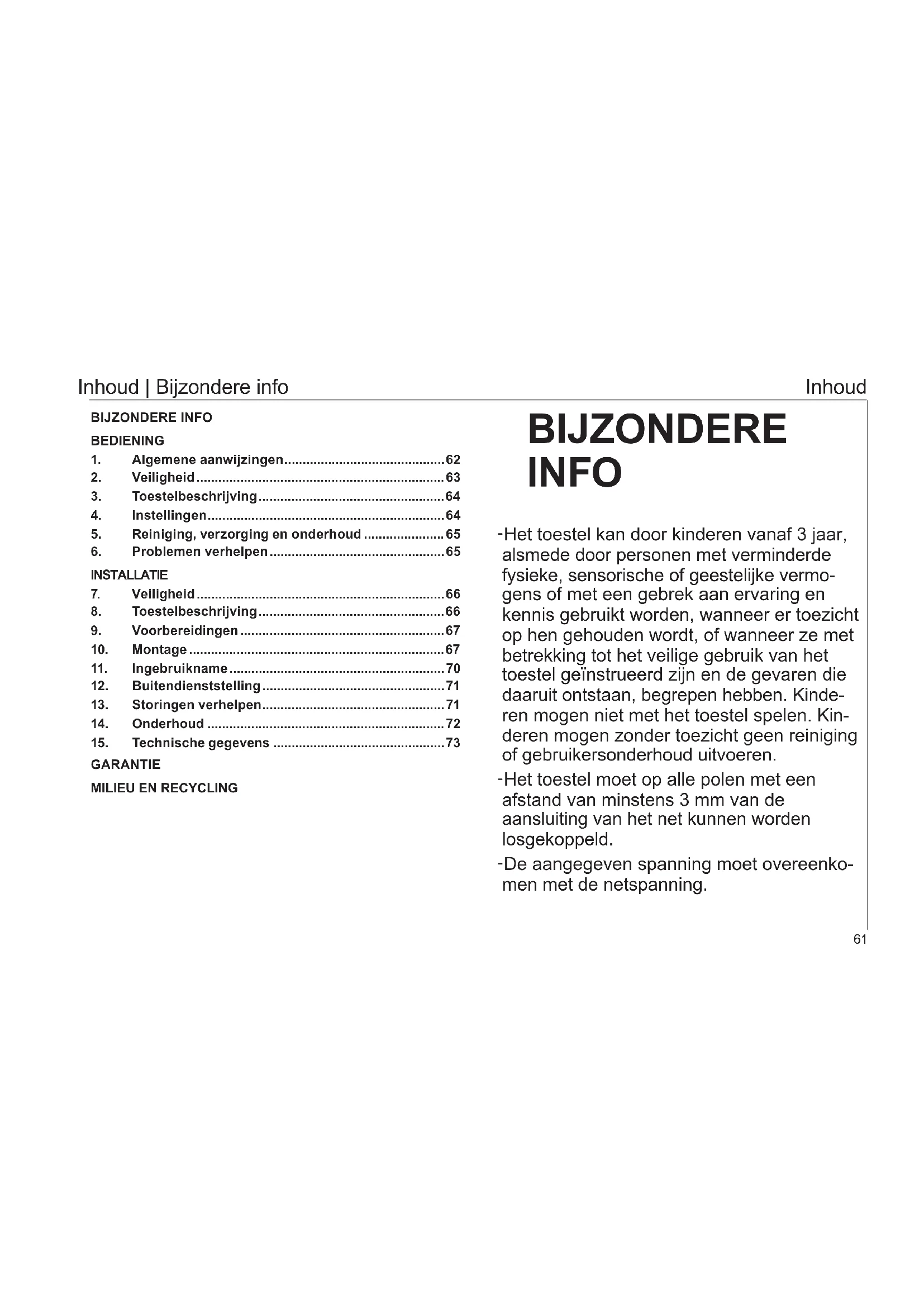

GEBRUIKSAANWIJZING MTD 570 AEG

Bediening en Installatie 62

1. Algemene aanwijzingen 62
2. Veiligheid 63 3. Toestelbeschrijving 64
3. Instellingen 64
4. Reiniging, verzorging en onderhoud 65
5. Problemen verhelpen 65

INSTALLATIE

1. Veiligheid 66 8. Toestelbeschrijving 66
2. Voorbereidingen 67
3. Montage 67
4. Ingebruikname 70
5. Buitendienststellung 71
6. Storingen verhelpen 71
7. Onderhoud 72
8. Technische gegevens 73

GARANTIE

MILIEU EN RECYCLING

BIJZONDERE INFO

-Het toestel kan door kinderen vanaf 3 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

-Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net kunnen worden losgekoppeld. -De aangegeven spanning moet overeenkomen met de netspanning.

Bediening - voor de gebruiker en de installateur

-De elektriciteitskabel mag bij beschadiging of vervanging alleen worden vervangen door het originele onderdeel en door een installateur die daartoe door de fabrikant gemachtigd is. -Monteer het toestel zoals beschreven in het hoofdstuk "Installatie/montage". -Neem de maximaal toegelaten druk in acht (zie het hoofdstuk „Technische gegevens/gegevenstabel"). -De specifieke waterweerstand van het watervoorzieningsnetwerk mag niet overschreden worden (zie hoofdstuk „Installatie/Technische gegevens/Gegevenstabel"). - Tap het toestel af zoals beschreven in het hoofdstuk "Installatie/onderhoud/het toestel aftappen".

BEDIENING

1. Algemene aanwijzingen

Het hoofdstuk "Bediening" is bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bestemd voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.

Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan mogelijke gevolgen, wanneer de veiligheidsaanwijzingen worden genegeerd.

Hier staan maatregelen om het gevaar af te wenden.

Bediening - voor de gebruiker en de installateur

1.1.2 Symbolen, soort gevaar

Symbool Soort	gevaar
!	Letsel
	Elektrische schok
	Verbranding (Verbranding, verschroeing)

1.1.3 Trefwoorden

TREFWOORD Betekenis
GEVAAR Aanwi	zingen die leiden tot zwaar letsel of overlijden, wannee deze nicht in acht worden genomen.
WAARSCHU-WING	Aanwijzingen die kuren leiden tot zwaar letsel of overlijden, wannee deze nicht in acht worden genomen.
VOORZICHTING	Aanwijzingen die kuren leiden tot middelmatig zwaar of Licht letsel, wannee deze nicht in acht worden genomen.

1.2 Andere aandachtspunten in deze documentatie

Info

Aanwijzingen worden door horizontale lijnen boven en onder de tekst begrensd. Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

» Lees de aanwijzingsteksten grondig door.

Symbool
!	Materièle schade (toestel-, gevolg-, milieuschade)
	Het toestel afdanken

Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info

Tenzij anders wordt vermeld, worden de maateenheden in millimeter aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Het toestel is bestemd voor het opwarmen van drinkwater. Het toestel is bedoeld voor een handwastafel.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires.

Bediening - voor de gebruiker en de installateur

2.2 Algemene veiligheidsaanwijzingen

GEVAAR voor verschroeiing

De temperatuur van de kraan kan bij gebruik hoger worden dan 50°C.

Bij uitlooptemperaturen van meer dan 43°C bestaat gevaar voor brandwonden.

WAARSCHUWING letsel

Het toestel kan door kinderen vanaf 3 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

Een beschadigde elektrische aansluitkabel moet door een vakman worden vervangen. Daardoor worden mogelijke risico's uitgesloten.

Materiële schade

Bescherm het toestel en de kraan tegen vorst.

Materiële schade

Gebruik alleen de meegeleverde speciale straalregelaar. Voorkom kalkaanslag aan de kraanuitlopen (zie het hoofdstuk "Reiniging, verzorging en onderhoud").

2.3 Keurmerk

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

De hydraulisch gestuurde kleine doorstromer verwarmt het water direct bij het tappunt. Bij het openen van de kraan wordt het verwarmingsvermogen automatisch ingeschakeld. Door het korte leidingtraject ontstaan slechts geringe energie- en waterverliezen.

Het warmwatervermogen is afhankelijk van de koudwaterinlooptemperatuur, het verwarmingsvermogen en het doorstroomvolume.

Het blankdraadelement is geschikt voor kalkarm en kalkhoudend water. Het verwarmingssysteem is in grote mate ongevoelig voor verkalking. Het verwarmingssysteem zorgt voor een snelle en efficiënte warmwatervoorziening aan de handwastafel.

De inbouw van de meegeleverde speciale straalregelaar resulteert in een optimale waterstraal.

4. Installatie

Zodra u de warmwaterkraan opendraait of de sensor van een sensorkraan activeert, worden automatisch het verwarmingssysteem van het toestel ingeschakeld. Het water wordt verwarmd. U kunt de temperatuur van het water met de kraan instellen:

Zie voor de tapdrempel het hoofdstuk "Technische gegevens/gegevenstabel".

Temperatuur verhogen

» Smoor het doorstroomvolume bij de kraan.

Temperatuur verlagen

Draai de kraan verder open of meng meer koud water bij.

Na onderbreking van de watertoevoer

Zie het hoofdstuk "Ingebruikname/opnieuw in gebruik nemen".

5. Reiniging, verzorging en onderhoud

Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.

Controleer periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen. Laat de elektrische veiligheid van het toestel periodiek controleren door een installateur. Ontkalk of vervang de speciale straalregelaar van de kraan regelmatig (zie het hoofdstuk "Toestelbeschrijving/accessoires").

6. Problemen verhelpen

Problem Oorzaak Oplossing
Het toestel schakelt Niet in hoewel de warmwaterkraan volledig open staat.	Het toestel heeft geen spanning.	Controleer de zeke- ring van de huisins- tallatie.
	De straalregelaar in de kraan is vuil of verkalkt.	Reinig en/of ontkalk de straalregelaar of cervang de speciale straalregelaar.
	De watervoorziening is onderbroken.	Ontlucht het toestel en de koudwatertoevoer- leiding (zie het hoofd- stuk "Instellenen").

Waarschuw de installateur als u de oorzaak niet kunt verhelpen. Om u nog sneller en beter te kunnen helpen, deelt u hem het nummer op het typeplaatje mee (000000 / 0000-00000).

INSTALLATIE

7. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.

Materiële schade

Houd rekening met de max. toegelaten aanvoertemperatuur. Bij hogere temperaturen kan het toestel beschadigd raken. Met een centrale thermostaatkraan kunt u de aanvoertemperatuur begrenzen.

7.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en bepalingen in acht.

De specifieke elektrische weerstand van het water mag niet lager zijn dan de waarde die aangegeven is op het typeplaatje. Bij een water-koppelnet moet rekening worden gehouden met de laagste elektrische weerstand van het water (zie het hoofdstuk "Technische gegevens/ gegevenstabel"). De specifieke elektrische weerstand of het elektrisch geleidend vermogen van het water kunt u opvragen bij uw watermaatschappij.

8. Toestelbeschrijving

8.1 Leveringsomvang

Bij het toestel worden het volgende geleverd:

Zeef in de koudwatertoevoer, speciale straalregelaar "SR", aansluitslang 3/8, 500 mm lang, met dichtingen, T-stuk 3/8

• voor de aansluiting als drukvast toestel

8.2 Toebehoren

Speciale straalregelaar "SR"*

SR 3: Ordernummer 289591

voor MTD 350 en MTD 440

SR 5: Ordernummer 270582

voor MTD 570 en MTD 650

• Voor toepassing bij schroefdraad M22/M24.

Drukvaste kraan

ADS 40 Sensorarmatuur voor de wastafel

Drukloze kranen

AHS 50 Sensorarmatuur voor de wastafel, AHu 40 MTH Tweegreeps wastafelkraan, AHEu 40 MTH Eengreeps wastafelkraan

9. Voorbereidingen

Spoel de waterleiding grondig door.

Waterinstallatie

Een veiligheidsventiel is niet noodzakelijk.

Kranen

Gebruik geschikte kranen (zie hoofdstuk

"Toestelbeschrijving/toebehoren").

Info

De inbouw van de meegeleverde speciale straalregelaar in de kraan resulteert in een optimale waterstraal.

10. Montage

10.1 Montageplaats

Monteer het toestel in een vorstvrije ruimte in de nabijheid van het aftappunt.

Zorg ervoor dat de bevestigingsschroeven aan de zijkant van de kappen bereikbaar blijven.

Het toestel is alleen geschikt voor onderbouwmontage (wateraansluitingen aan de bovenkant).

De beschermingsgraad IP25 is enkel gewaarborgd als de achterwand van het toestel is gemonteerd.

» Monteer altijd de achterwand van het toestel.

Installatie - voor de installateur

10.2 Montagealternatieven

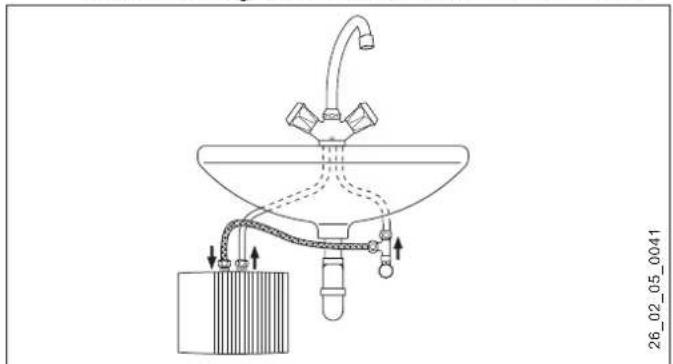

Onderbouwmontage, drukvast, met drukvaste kraan

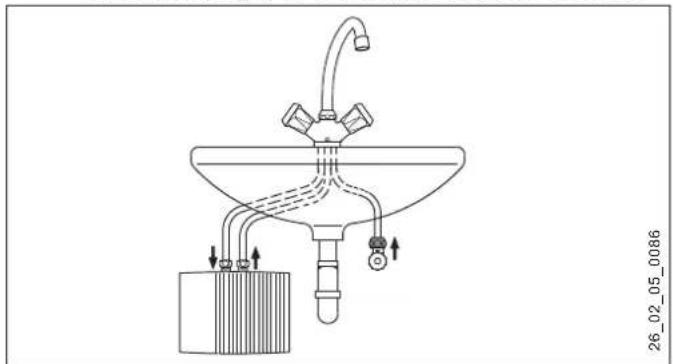

Onderbouwmontage, drukloos, met drukloze kraan

10.2.1 Montage van het toestel

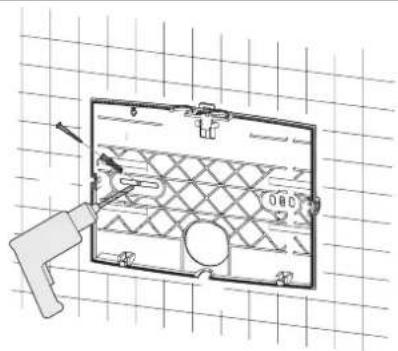

» Monteer het toestel aan de muur.

Info

De muur moet voldoende draagvermogen hebben.

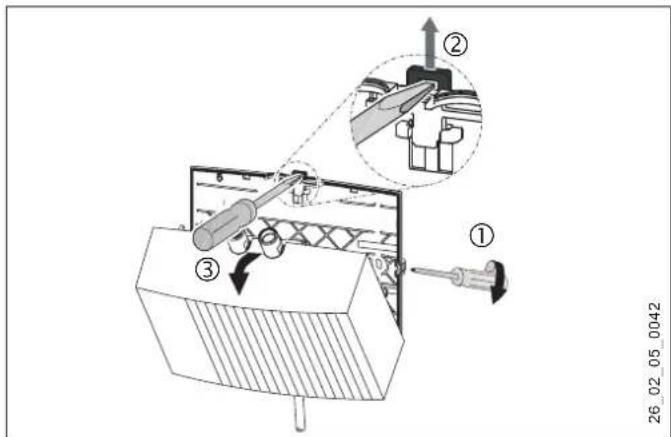

» Draai de bevestigingsschroeven van de kappen twee slagen los.

Ontgrendel de knipsluiting met een schroevendraaier. Verwijder de toestelkap met het verwarmingssysteem aan de voorkant.

Breek de doorvoeropening in de toestelkap voor de elektrische aansluitkabel uit met een tang. Werk de rand zo nodig bij met een vijl. Gebruik de achterwand van het toestel als boorsjabloon. Monteer de achterwand met geschikte pluggen en schroeven op de muur.

Leid de elektrische aansluitkabel door de doorvoeropening in de achterwand.

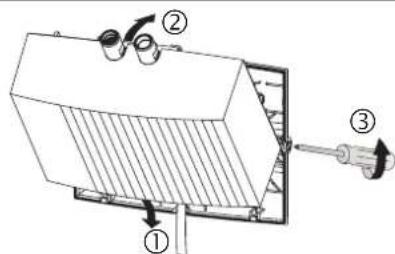

Haak de toestelkap met het verwarmingssysteem onder in. Klik het verwarmingssysteem in de knipsluiting. Zet de toestelkap vast met de bevestigingsschroeven.

Bij het vastzetten van de aansluitingen dient u deze bij het toestel tegen te houden met een sleutel SW 14.

Drukvaste aansluiting

Monteer de meegeleverde aansluitslang 3/8 en het T-stuk 3/8. Monteer de kraan. Neem de instructies in de Bedienings- en installatiehandleiding van de kraan in acht.

Drukloze aansluiting

Monteer de kraan. Neem de instructies in de Bedienings- en installatiehandleiding van de kraan in acht.

10.3 Elektriciteit aansluiten

GEVAAR Elektrische schok. Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften.

GEVAAR Elektrische schok. Zorg ervoor dat het toestel is aangesloten op de aardleiding. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net kunnen worden losgekoppeld.

GEVAAR Elektrische schok. De toestellen zijn bij levering uitgerust met een elektrische aansluitkabel (MTD 350 met stekker). Een aansluiting op een vaste elektrische leiding is mogelijk, als die minstens dezelfde diameter heeft als de standaardaansluitkabel. De maximale kabeldoorsnede bedraagt 3 x 6 mm².

Materiële schade: Zorg er bij aansluiting op een geaard stopcontact (bij toepassing van een elektrische aansluitkabel met stekker) voor dat het geaarde stopcontact na installatie van het toestel vrij toegankelijk is.

Materiële schade: Neem de gegevens op het typeplaatje in acht. De aangegeven spanning moet overeenkomen met de netspanning.

Sluit de elektrische aansluitkabel conform het elektriciteitsschakelschema aan (zie het hoofdstuk "Technische gegevens / elektriciteitsschakelschema").

11. Ingebruikname

11.1 Eerste ingebruikname

Vul het toestel en tap meerdere keren water af via de kraan tot het leidingnet en het toestel luchtvrij zijn. Voer een dichtheidscontrole uit. Steek de stekker van de elektrische aansluitkabel, als die is toegepast, in het geaarde stopcontact of schakel de zekering in. Controleer de werkmodus van het toestel.

11.2 Overdracht van het toestel

Leg aan de gebruiker de werking van het toestel uit en maak hem vertrouwd met het gebruik ervan. Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden.

Overhandig deze handleiding.

11.3 Opnieuw in gebruik nemen

Materiële schade: Neem het toestel met de volgende stappen weer in gebruik als de watervoorziening onderbroken is geweest, zodat het blanke draadelement niet kapot gaat.

Schakel het toestel spanningsvrij. Trek de stekker van de elektrische aansluitkabel, als die is toegepast, uit het geaarde stopcontact of schakel de zekering uit. Zie hoofdstuk "Eerste ingebruikname".

Koppel het toestel met de zekering los van de huisinstallatie of trek de stekker van de elektrische aansluitkabel uit het stopcontact.

Tap het toestel af (zie het hoofdstuk "Onderhoud").

13. Storingen verhelpen

Probleem Oorzaak Oplossing
Het toestel schakelt Niet in hoewel de warmwaterkraan volledig open staat.	De straalregelaar in de kraan is vuil of verkakt.	Reinig en/of ontkalk de straalregelaar of verwang de speciale straalregelaar.
	De zeef in de koud-waterleiding is ver-stopt.	Reinig de zeef nadat u de koudwateraan-voerleiding hebt af-gesloten.
	Het verwarmingssystem is defect.	Meet de waterrstand van het verwarmingsystemen en verwang zo nodig het toestel.
	De veiligheidstem-peratuurbegrenzer is geactiveerd.	Los de oorzaak van de storing op. Maak het toestel spanningsvrij en ontlast de waterleiding. Activeer de veiligheidsdrukbe-grenzer.

Installatie - voor de installateur

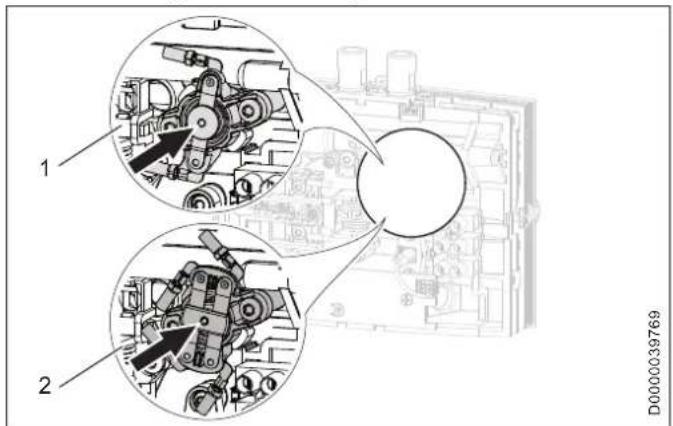

De veiligheidsdrukbegrenzer activeren

1 1-polige veiligheidsdrukbegrenzer MTD 440/MTD 570 2 2-polige veiligheidsdrukbegrenzer MTD 350 / MTD 650

14. Onderhoud

GEVAAR Elektrische schok Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

Het toestel aftappen

GEVAAR voor verschroeiing Tijdens het aftappen kan er heet water uit het toestel lopen.

Ga als volgt te werk als het toestel voor onderhoudswerkzaamheden of als bescherming tegen vorst van de volledige installatie afgetapt moet worden:

Sluit de afsluitklep in de koudwateraanvoerleiding.

Open het aftapventiel. » Maak de wateraansluitingen van het toestel los.

Zeef reinigen

U kunt de ingebouwde zeef reinigen nadat de koudwateraansluiting is losgekoppeld.

Aardleiding controleren

Controleer de aardleiding (in Duitsland bijv. BGV A3) op het aardleidingscontact van de elektrische aansluitkabel en bij de aansluitstomp van het toestel.

Opslag van het toestel

Een gedemonteerd toestel moet vorstvrij bewaard worden, want er kan restwater in het toestel zitten dat kan bevriezen en daardoor schade kan veroorzaken.

De elektrische aansluitkabel bij de MTD 570 vervangen

» Bij de MTD 570 moet voor vervanging een elektrische aansluitkabel met een diameter van 4mm² worden gebruikt.

b02 Doorvoer elektr.kabels I
b03 Doorvoer elektr.kabels II
c01 Koudwatertoevoer	Buitendraad	G 3/8 A
c06 Warmwateruitloop	Buitendraad	G 3/8 A

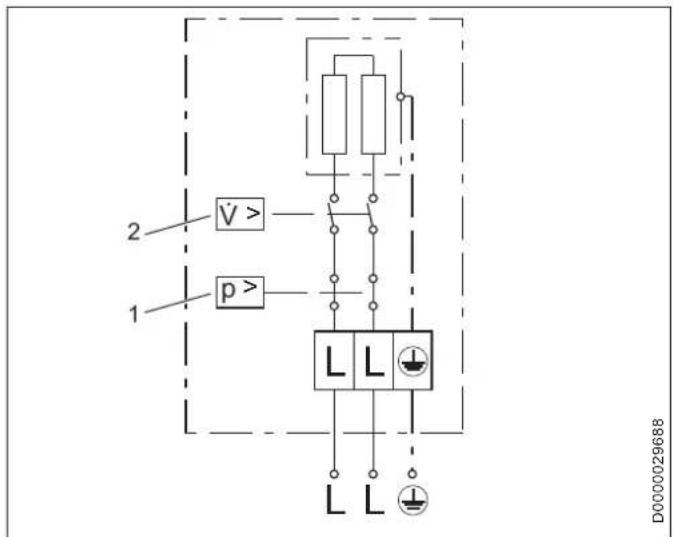

15.2 Elektriciteitsschema

15.2.1 MTD 350

1/N/PE ~ 200-240 V

1 Veiligheidsdrukbegrenzer 2 Drukschakelaar

D0000035307

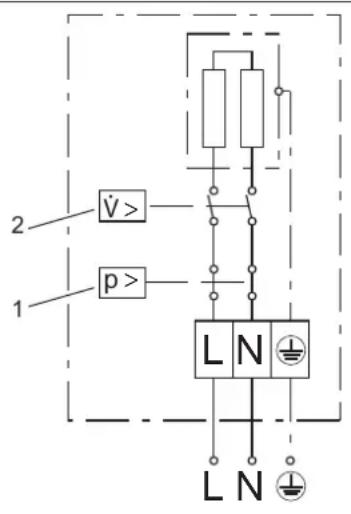

15.2.2 MTD 440 en MTD 570 1/N/PE 200 - 240V

1 Veiligheidsdrukbegrenzer 2 Drukschakelaar

D0000040409

Materiële schade

» Bij een vaste aansluiting sluit u de elektrische aansluitkabel aan conform de beschrijving bij de klemmen.

15.2.3 MTD 650 2/PE ~ 380-415V 1 Veiligheidsdrukbegrenzer 2 Drukschakelaar

15.3 Temperatuurverhoging

De volgende temperatuurverhogingen zijn beschikbaar bij een spanning van 230V / 400V

X Debiet in l/min Y Temperatuurverhoging in K 1 3.5 kW - 230 V 24.4kW-230V 35.7kW-230V 46,5kW-400V

Voorbeeld MTD 350 met 3,5 kW
Debiet l/min 2,0
Temperatuurverhoging K 25
Koudwater- toevoertemperatuur °C		12
Maximaal möglichke uitlooptemperatuur	°C	37

Info

U bereikt een uitloopectemperatuur van 50°C bij hetkleinst möglichke debiet en de volgende koudwaterinloopectemperaturen:

° MTD 350 > 18°C ° MTD 440 > 21°C ° MTD 570 > 22°C ° MTD 650 > 15°C

15.4 Toepassingsmogelijkheden

Zie de "Gegevenstabel" voor de specifieke elektrische waarstand en specifieke elektrische geleidhaarheid.

Genormeerde waar-de bij 15 °C			20 °C			25 °C
Spec.meer-standp≥	Spec. geleid-baarheid σ ≤		Spec.meer-standp≥	Spec. geleid-baarheid σ ≤		Spec.meer-standp≥	Spec. geleid-baarheid σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
1100	91	909	970	103	1031	895	112	1117

15.5 Gegevens over het energieverbruik

De productgevevens voldoen aan de EU-verordeningen betreffende de richtlijn voor milieuvriendelijkke vormgeving van energiegerelateerde producten (ErP).

		MTD 350	MTD 440	MTD 570	MTD 650
		222120	222121	222122	232790
Fabrikant		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Lastprofil		XXS	XXS	XXS	XXS
Energieklasse		A	A	A	A
Jaarliks stroomverbruik	kWh	478	478	478	467
Energetisch rendement	%	39	39	39	40
Geluidsniveau	dB(A)	15	15	15	15
Bijzondere anwijzingen voor efficien-tiemeting		Geen	Geen	Geen	Geen

15.6 Gegevenstabel

MTD 350 MTD 440 MTD 570 MTD 650
222120 222121 222122 232790
Elektrische gegevens
Nominate spanning	V	220	230	240	220	230	240	220	230	240	380	400	415
Nominaal vermogen	kW	3,2	3,5	3,8	4,0	4,4	4,8	5,2	5,7	6,2	5,9	6,5	7,0
Nominate stroom	A	14,5	15,2	15,8	18,2	19,1	20	23,6	24,7	25,8	15,5	16,3	16,9
Beveiligung	A	16	16	16	20	20	20	25	25	32	16	20	20
Frequentie	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50
Fasen		1/N/PE			1/N/PE			1/N/PE			2/PE
Specifieke verbessard ρ 15 ≥ (bij økoud ≤ 25 °C)	Ω cm	1100			1100			1100			1100
Specifieke geleiding σ 15 ≤ (bij økoud ≤ 25 °C)	μS/cm	909			909			909			909
Specifieke verbessard ρ 15 ≥ (bij økoud >25°C)	Ω cm	1100			1100			1100			1100
Specifieke geleiding σ 15 ≤ (bij økoud >25°C)	μS/cm	909			909			909			909
Max. netimpedantie bij 50Hz	Ω							0,394	0,377	0,361
Aansluitingen
Wateraansluiting		G 3/8 A			G 3/8 A			G 3/8 A			G 3/8 A
Werkingsgebied
Max. toegelaten druk	MPa	1			1			1			1
Waarden
Max. toegelaten toevoertemperatuur	°C	35			35			35			35
Aan	l/min	>1,6			>2,0			>2,6			>2,6
Drukverlies bij volumestroom	MPa	0,05			0,06			0,08			0,08
Debiet voor drukverlies	l/min	1,6			2,0			2,6			2,6
Debietbegrenzing bij	l/min	2,2			2,8			4,3			4,3
Warmwateraanbieding	l/min	2,0			2,5			3,2			3,7
Δø bij aanbieding	K	25			25			25			25

Installatie - voor de installateur

MTD 350 MTD 440 MTD 570 MTD 650
Hydraulische gegevens
Nominate inhoud I 0,1 0,1 0,1 0,1
Uitvoeringen
Type montage onder het aftappunt XXXX
Uitvoering open XXXXX
Uitvoering gesloten XXXXX
Beschermingsklasse		1	1	1	1
Isolatieblok		Kunststof	Kunststof	Kunststof	Kunststof
Verwarmingsystem warmlegenerator		Blanke draad	Blanke draad	Blanke draad	Blanke draad
Kap en weiterwand		Kunststof	Kunststof	Kunststof	Kunststof
Kleur		wit	wit	wit	wit
Beschermingsgraad (IP)		IP25	IP25	IP25	IP25
Afmetingen
Hoopte	mm	143	143	143	143
Breedte	mm	190	190	190	190
Diepte	mm	82	82	82	82
Lente aansluitkabel	mm	700	700	700	700
Gewichten
Gewicht	kg	1,4	1,4	1,4	1,4

Garantie - milieu en recycling

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar een van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijke garantie wordt alleen verstrekt wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventuele door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

1702 Groot-Bijgaarden

Tel. [phone]

Fax [phone]

Tsjechië

STIEBEL ELTRON spol. s r.o.

K Hajum 946

155 00 Praag 5 - Stodulky

Tel. [phone]

Fax [phone]

Hongarije

STIEBEL ELTRON Kft.

Gyar.2

2040Budaors

Tel. [phone]

Fax [phone]

Nederland

STIEBEL ELTRON Nederland B.V.

Daviottenweg 36

5222 BH's-Hertogenbosch

Tel. [phone]

Fax [phone]

Polen

STIEBEL ELTRON Polska Sp. z O.O.

ul. Dzialkowa 2

02-234 Warszawa

Tel. [phone]

Fax [phone]

Rusland

STIEBEL ELTRON LLC RUSLAND
