Producttype	Caravan luifeltent
Merk	dwt-Zelte
Model	Paradies II 280
Breedte (nominaal)	280 cm
Hoofdmateriaal	Synthetisch doek (niet gespecificeerd)
Frame	Metalen buizen met schroeven en klemmen
Hoofdfunctie	Buitenluifel voor caravan, uitbreiding van de leefruimte
Inbegrepen accessoires	Framespanner, spansnoeren, haringen, elastieken, anti-frictie beschermingen
Montage	Vereist een progressieve en symmetrische montage
Afstelling	Telescopische stangen voor aanpassing van diepte en breedte
Waterdichtheid	Voor- en achterbescherming langs de caravan
Windweerstand	Verbeterd door correcte spanning en stormbanden (optioneel)
Onderhoud	Gebruik een beschermingsmat tijdens de montage, reinig het caravanprofiel voor montage, breng spray silicone aan
Veiligheid	Altijd schroeven direct vastdraaien, spansnoeren gebruiken, niet te strak spannen, anti-frictie beschermingen op extra stangen
Reserveonderdelen	Verkrijgbaar bij de dealer (stangen, anti-frictie beschermingen, enz.)
Geschatte levensduur	Meerdere seizoenen met regelmatig onderhoud
Gewicht (geschat)	Ongeveer 15-20 kg (niet gespecificeerd)
Voeding	Geen (niet-elektrische tent)
Aantal pagina's handleiding	48 pagina's
Beschikbare talen	Frans, Duits, Engels, Nederlands

Veelgestelde vragen - Paradies II 280 dwt-Zelte

Hoe installeer ik het frame van de luifel correct?

Begin met het voormonteren van het frame op de grond door de stangen (hoeken, midden, nokken) in elkaar te zetten. Monteer de elementen nog niet. Gebruik een beschermingsmat om te voorkomen dat het doek beschadigd raakt. Zorg ervoor dat het caravanprofiel schoon is en breng eventueel spray silicone aan om het inbrengen van de stang te vergemakkelijken.

Wat is het belang van symmetrie tijdens de montage?

Symmetrie is cruciaal voor een goede spanning en windbestendigheid. De luifel moet perfect horizontaal en identiek links en rechts zijn. De trekkers moeten horizontaal of verticaal zijn om te garanderen dat de luifel recht wordt als deze is gespannen. Een verkeerde centrering van het midden van het frame maakt een correcte spanning van de voorzijde en de kap onmogelijk.

Hoe span ik het frame correct?

Span de stangen niet in één keer maximaal. Werk in meerdere stappen met gelijke kracht om de symmetrie te behouden. Gebruik de meegeleverde framespanner. De dakstang moet parallel zijn aan de naden van het dak en de zijkanten. De hoeken van het frame moeten precies in de hoeken van het doek komen, tegen de naden.

Wat te doen als het doek niet correct is gespannen?

Als het doek slap hangt, bijvoorbeeld na regen, is het onmogelijk om het correct opnieuw te spannen. Het is essentieel om de spanningsstappen progressief en symmetrisch te volgen. Controleer of de dak- en gevelstangen in evenwicht zijn. Laat indien nodig alle stangen los en begin opnieuw volgens de instructies.

Hoe de luifel tegen de wind beveiligen?

Gebruik de meegeleverde spansnoeren, direct bevestigd aan de hoeken en het midden van het frame (niet aan het doek). Stormbanden (optioneel) bieden extra veiligheid. Zorg ervoor dat de luifel goed gespannen is en dat de haringen correct zijn ingeslagen, waarbij u de elastiek inhaakt voordat u de haring volledig inslaat.

Welke accessoires worden meegeleverd met de luifel?

De luifel wordt geleverd met een framespanner, spansnoeren, haringen, elastieken, anti-frictie beschermingen voor de extra stangen, en beschermingslipjes voor de klemmen.

Hoe de luifel onderhouden?

Reinig voor montage het caravanprofiel en breng spray silicone aan. Gebruik een beschermingsmat op de grond. Controleer na gebruik regelmatig het aandraaien van schroeven en klemmen. Anti-frictie beschermingen voorkomen voortijdige slijtage van het doek. Berg de luifel droog op om schimmel te voorkomen.

Kan ik de luifel zonder extra stangen gebruiken?

Ja, de extra stangen zijn alleen nodig aan het einde van de montage voor de voorkap. Het gebruik ervan wordt aanbevolen voor een betere stabiliteit, maar is niet verplicht. Als u ze gebruikt, vergeet dan niet de anti-frictie beschermingen om beschadiging van het doek te voorkomen.

Wat te doen als een trekker niet wordt gebruikt?

Als een trekker (rits) niet wordt gebruikt, kruis dan de spanningselastieken aan weerszijden van de trekker zodat deze correct gesloten blijft en niet opengaat door de wind.

Waar kan ik reserveonderdelen of extra accessoires vinden?

Neem rechtstreeks contact op met uw dwt-Zelte dealer of raadpleeg de website www.dwt-zelte.com. Extra stangen, anti-frictie beschermingen en stormbanden zijn verkrijgbaar.

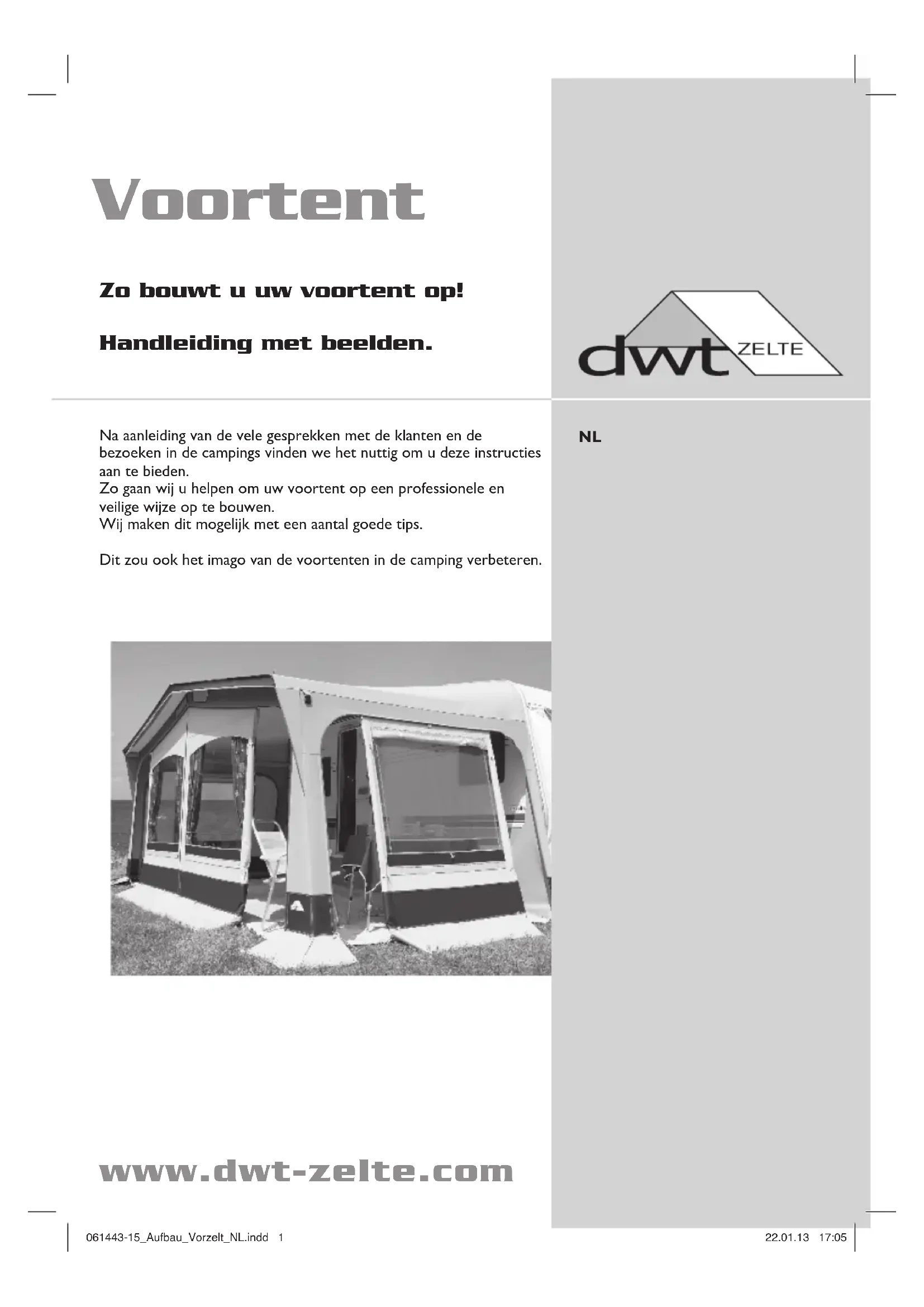

GEBRUIKSAANWIJZING Paradies II 280 dwt-Zelte

Zo bouwt u uw voortent op!

Handleiding met beelden.

Na aanleiding van de vele gesprekken met de klanten en de bezoeken in de campings vinden we het nuttig om u deze instructies aan te bieden.

Zo gaan wij u helpen om uw voortent op een professionele en veilige wijze op te bouwen.

Wij maken dit mogelijk met een aantal goede tips.

Dit zou ook het imago van de voortenten in de camping verbeteren.

NL

www.dwt-zelte.com

Voortent

En ... Start!

Lees aandachtig de handleiding Vooraleer u aan de opbouw begint. Leg een grondzeil of een bescherming op de grond om schade aan de tent te voorkomen. Stel de stokken van het frame eerst samen (schroeven, klemmen ..) Leg de hoeken, het midden en de nokstokken op de grond op hun voorbepaalde plaats. Deze elementen mogen nog nicht verbonden zich. Laat momenteel alle andere stukken opzij, ze zullen maar op het einde van deplaatsing dienen.

Reinig het voortentprofi el van uw caravan, spuit eventueel silicone in spray. Let er goed op dat er geen scherpe of suntige randen aan uw profi el zich!

Schuif de pees van de tent in het profi el.

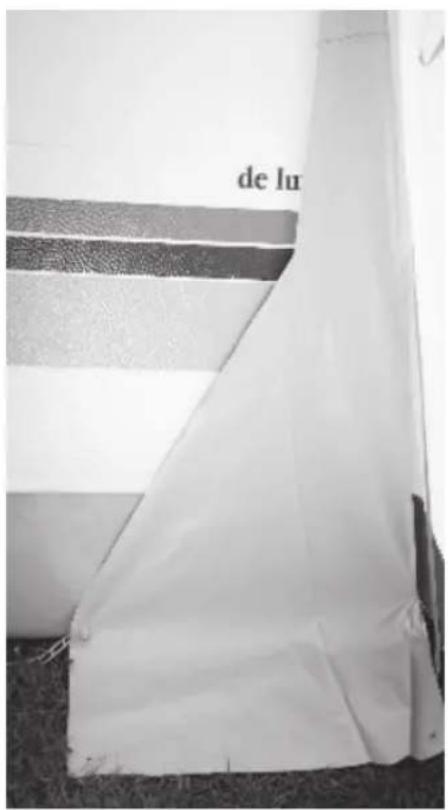

Voor de woonwagens met een aerodynamische voorkant raden wij u aan om de voorgenaarde driehoek te gebruiken. (rechtse zijkant van de tent) Deze driehoek za de wand loodrecht op de caravanplaatsen en het gebruik van een uitbouw möglichmaken.

Let top!

• Span onmiddelijk iedere schroef of ander spansystem vast ( dls , power grip ) om schade en ongelukken door valende stokken te voorkomen. Span al een beetje alle stokken op zodat de tent stabel blijft gedurende de plaatsing ( Niet volledig spannen )

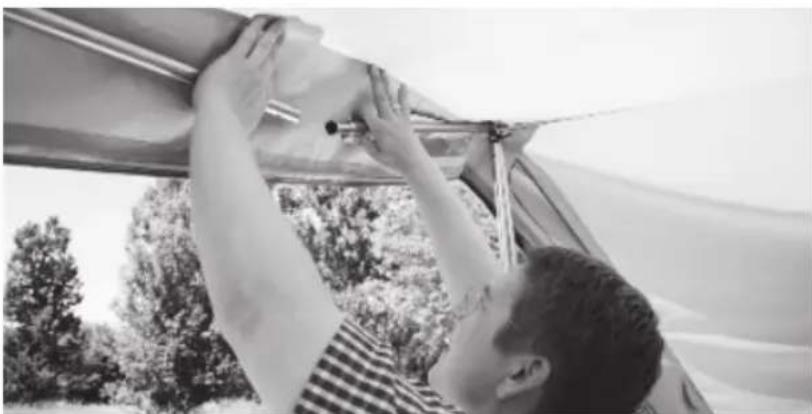

Belangrijk :

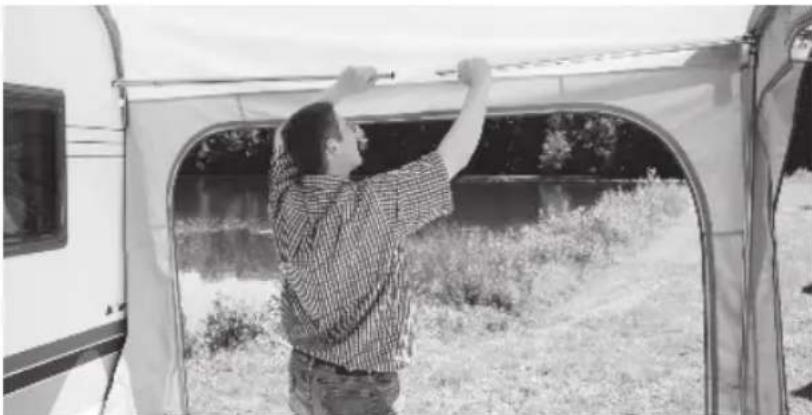

Opdat de schroeven van de nokstokken Niet gegen de caravan zouden botsen ( bij de afbraak of bij de opbouw) is het aangeraden om die elementen horizontal te plaatsen ( dat is ook nodig in geval van gebruik van een binnenhemel )
- Schroef steeds eerst de klemmen van de bijkomende buizen aan de voorkant van het frame en hang ze dan pas aan de caravan om zo de lenghte te bepalen.

www.dwt-zelte.com

www.dwt-zelte.com

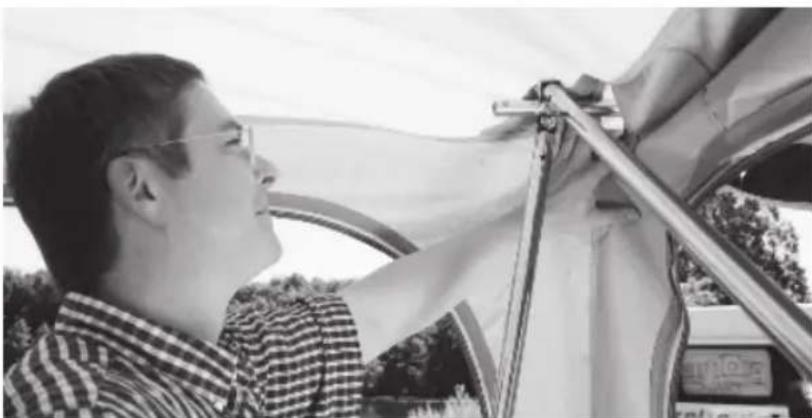

Haak de centrale nokstok in het oog of in de Vario clip, verbind de stok met de centrale voet. Bepaal voorlopig dieiepte en de hoogte van het middelpunt.

Wij raden u ten zeerste aan om gedurende deplaatsing de stabiliteit van de tent te verzekeren. Met behulp van de descheerlijnen of de stormbanden kan u de wind gegenwerken.

Plaats nu een van de twee hoeken.

Haak nu een nokstok van een hoek in het oog of in de Vario clip, verbind de stok met de hoek en span deze Lichtjes op. Span de schroeven vast.

Verbind de hoek met de centrale voet. Regel de bredte van de voorkant, en span de schroeven aan.

Voortent

Herhaal deze stappen voor de tweeede hoek.

Schuif de drie kleine stokken ( met punt door het oogje) in. Let er op dat deze stukken goed en precies gespannen zijn, Dit gaat er voor zorgen dat heel de voortent correct gespannen worden. Dat is enkel doenbaar als het binnenframe ongespannen is.

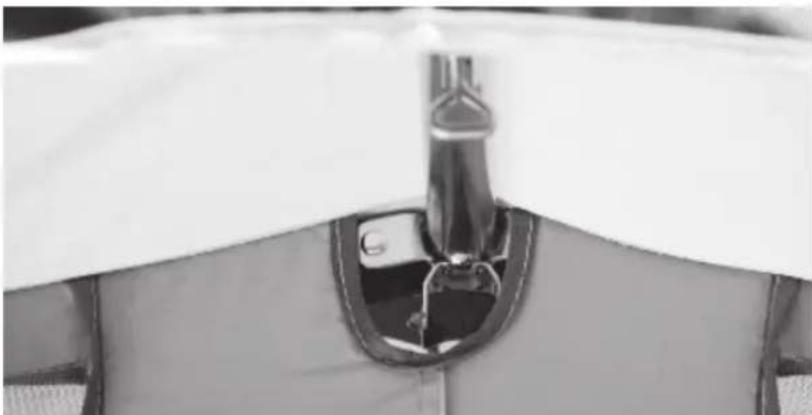

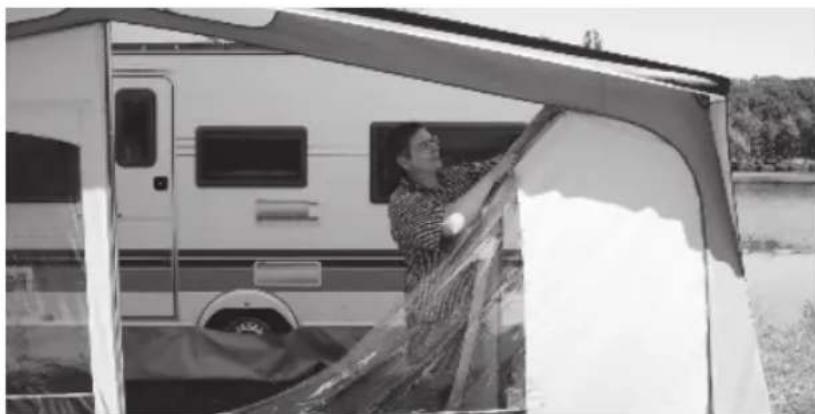

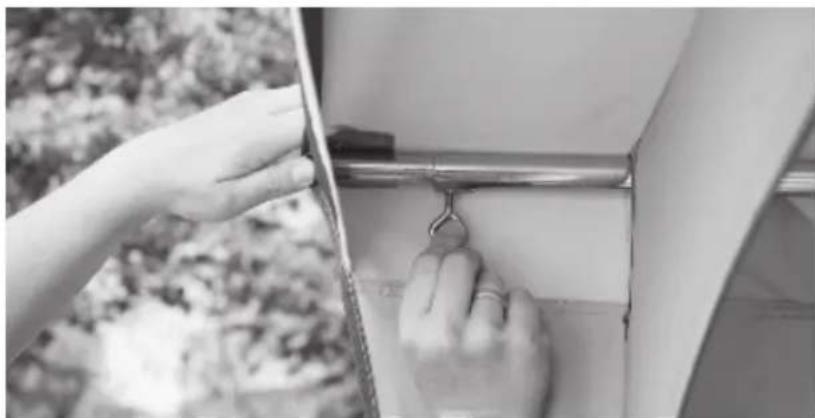

Let op!

Indien u extra petluifelstokken heeft, moet u die nu plaatsen door de hoeken met de middenvoet te verbinden.

Voor dat u maar de volgende stap gaat, verzeker u dat de tent horizontal staat en symmetrisch verdelijk is op de caravan (links - rechts). De ritsen moeten horizontal of vertical toen , dit is het enige zichtbare punt om de plaatsing van de voortent te controleren .

Rits de zijkanten in.

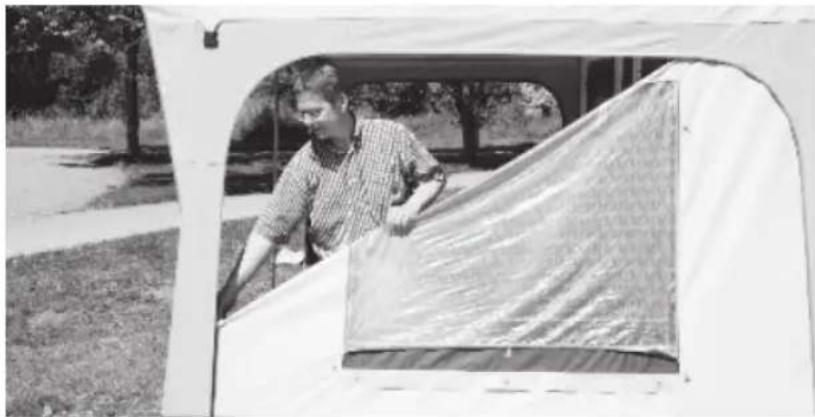

Rits de Voorkant in.

www.dwt-zelte.com

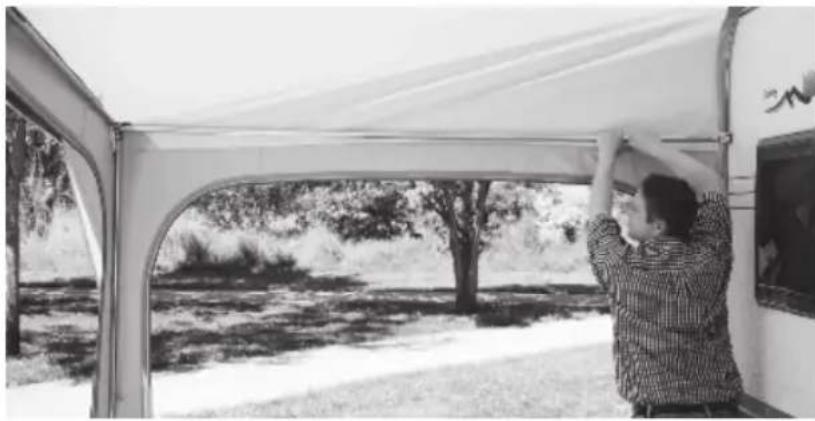

Let op!

De spanning van het frame zal het definitief aspect van de voortent sterk bepalen, waarom is het van groot belang dat u hiervoorde nodige tijd neemt. Vergelijk uw werk met once Foto's. Span de nokstokken en de voorkant Niet in een keer met volle kracht aan maar werk in Meerderere maar gelijke stappen opdat de symmetrie van de tent behouden worden. Let op de positie van de twee hoeken en het midden in de openingsen van de tent. Zie volgende Foto's.

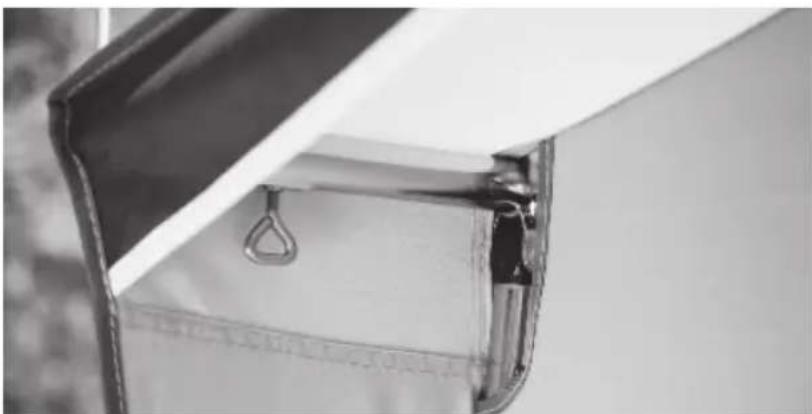

Juist:

De hoek van het frame is perfect op+zijnplaats in de hoek van het doek en tegen de naad van het dak. De stokken van de voorkant en die van het dak+zijn ideaal en gelijk gespannen en de stok van de petluifel komt perfectuit ook.

www.dwt-zelte.com

Juist:

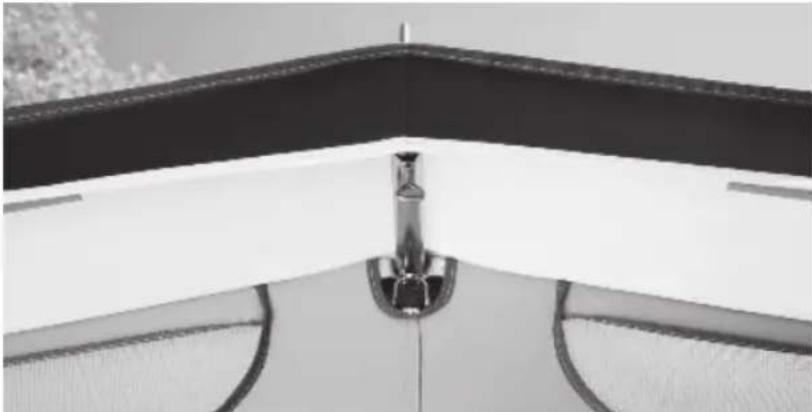

Het midden van het frame staat in het centrum van de opening van het doek.

Dit is heel belangrijk voor de spanning van de Voorkant en de petluifel.

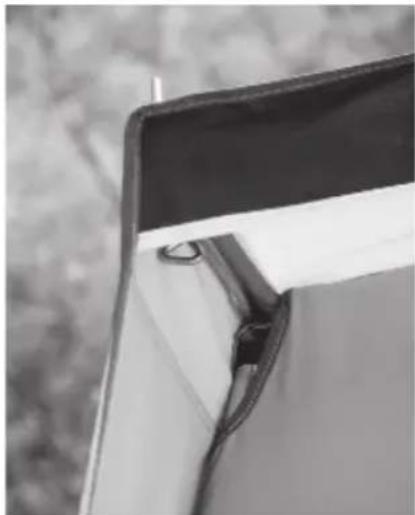

Fout!

Het midden van het frame staat Niet in het midden van de opening, het goed spannen van het doek is hierdoor ONMOGELijk!

Fout!

de nokstok is te hard aangespannen en dekleine stok van de petluifel nicht genoeg! De naden van het dak zichn Niet op hun plaats en de petluifel is zo niet goed gespannen.

U moet de stokken weeer los doein en ze weeer stok per stok aanspannen.

Voortent

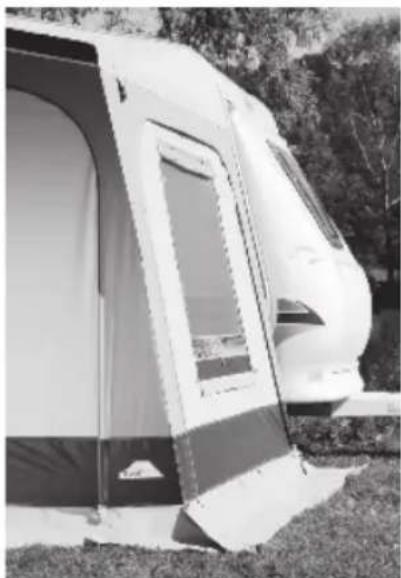

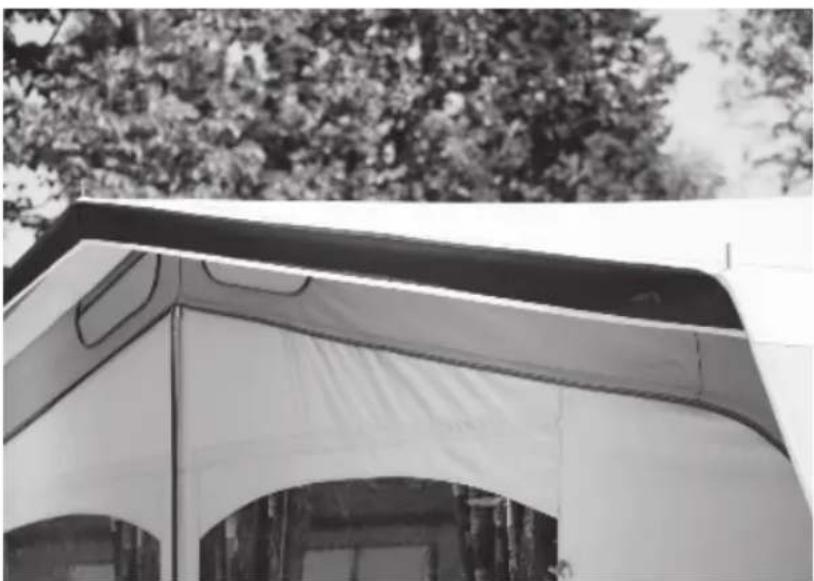

Juist:

De dakstokken van de beiden zijkanten zich en evenwijdig aan de naden van het dak en de zijkanten, dit maakt het juist opspannen van het dak möglichk.

Deze opmerking telt nicht voor de voortenten met een gebogen voorkant. In dit geval要去en die stokken hoger gegen de caravan komen.

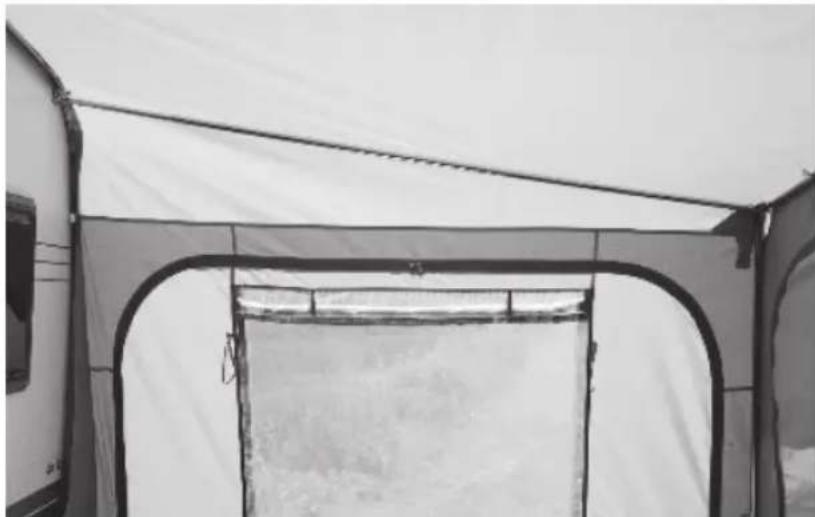

Fout!

De nokstok is Niet evenwijdig met de naden en is veel te hoog gegen de caravan.

Hierdoor kan het dak en het windschemr nooit gespannen worden.

Hoeknaad
Hoekvoet

Let op :

• als de bevestigingen van de rekkers Niet aan de voortent genaaid zichn, dan要去 u nu die haken op de pees schuiven.
• Sluit alle ritsen voor het begin van de spanning op de grond
• Begin met de twee hoeken van de voortent gegen de caravan te spannen.

Sluit alle ritsen! Span de rekkers van\ beide hoeken gegen de caravan\ aan. (vooren achechterkant) Trek\ ervolgens de hoekvoeten precies\ in de naden waar de voor- en zijkant\ samenkomen. Maak het goed vast met\ een meegeleverde rekker en hareng. Hetfeit dat de voet juist geplaatst is\ gaat EN de voorkant EN de zijkant\ opspannen. Herhaal deze stap voor\ de andere hoek.

Let op!

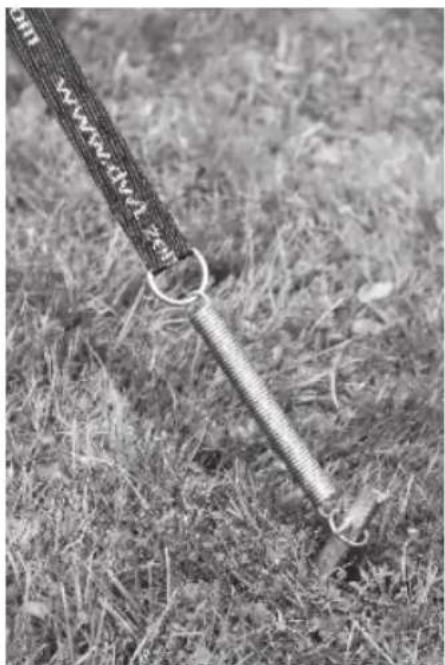

Duw de harengen gedeeltelijk in de grond voordat u het aan de rekkerbindt. Zo worden er vermeden dat denaden (die de rekkers vasthouden) meerdere slagen ondergaan.

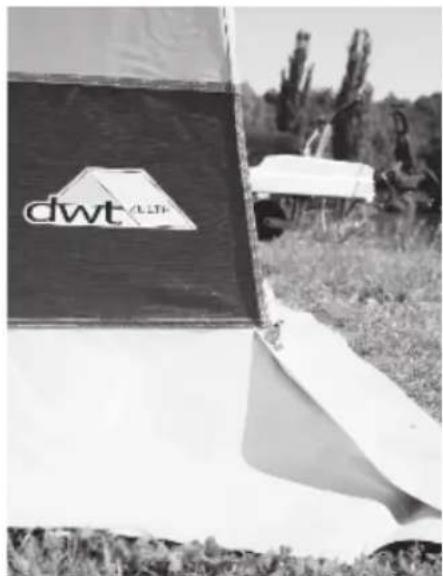

Juist!

De naad van de hoek (voor- en zijkant) volgt precies de hoekvoet. Dit is de enige manier om de tent zonder plooien op te spannen.

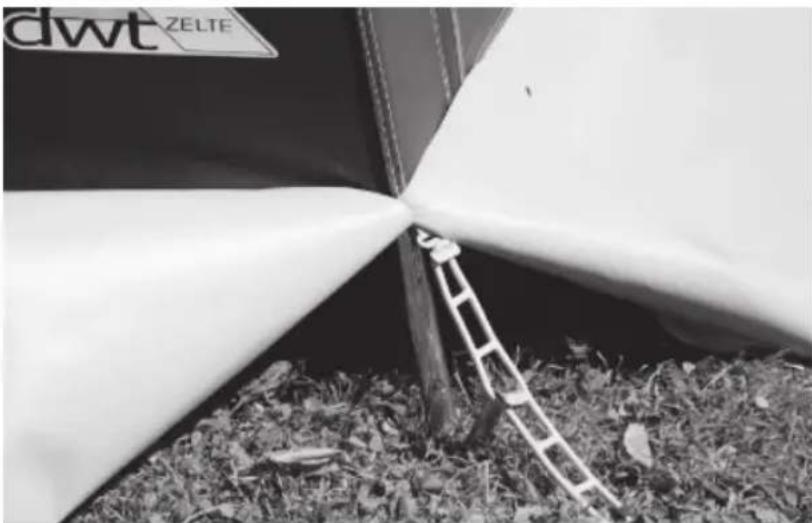

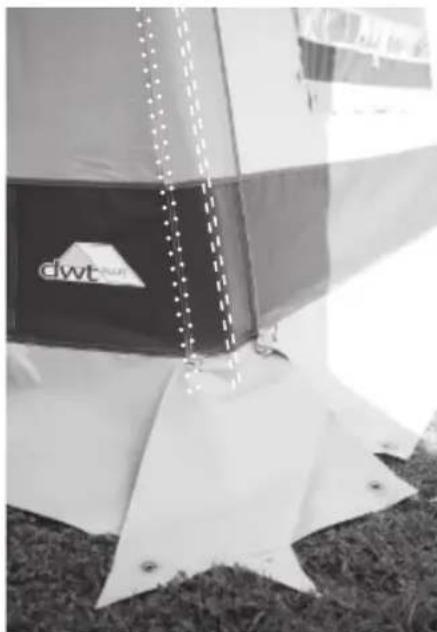

fout!

De verticale naden volgen de hoekvoet Niet! De kanten zich nicht gespannen.

www.dwt-zelte.com

Voortent

Indien een rits Niet gebruikt worden moeten de rekkers links en rechts van deze rits gekruist worden om de ritssluiting goed zich te houden.

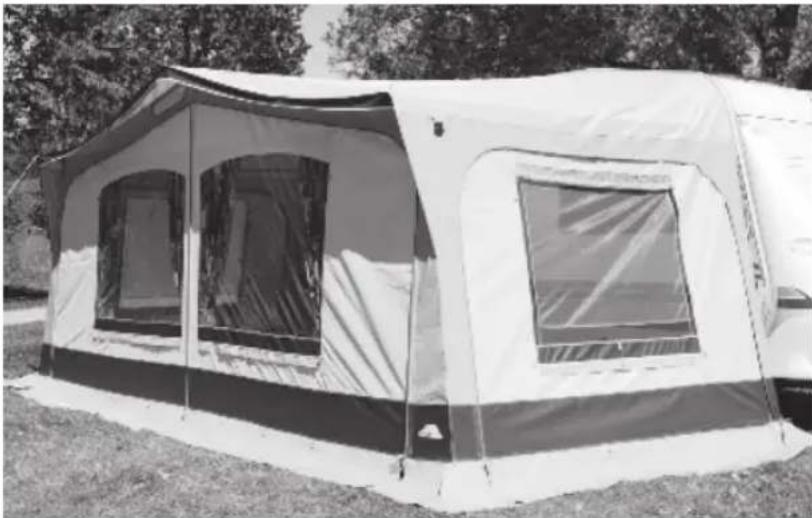

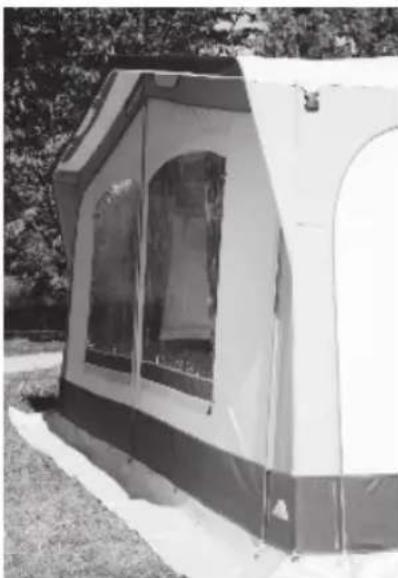

Juist:

De voorkant en+zijn hoeken zijnp op een rij.De zijkanten zijn loodrecht op de caravan.De petluifel is gespannen.

www.dwt-zelte.com

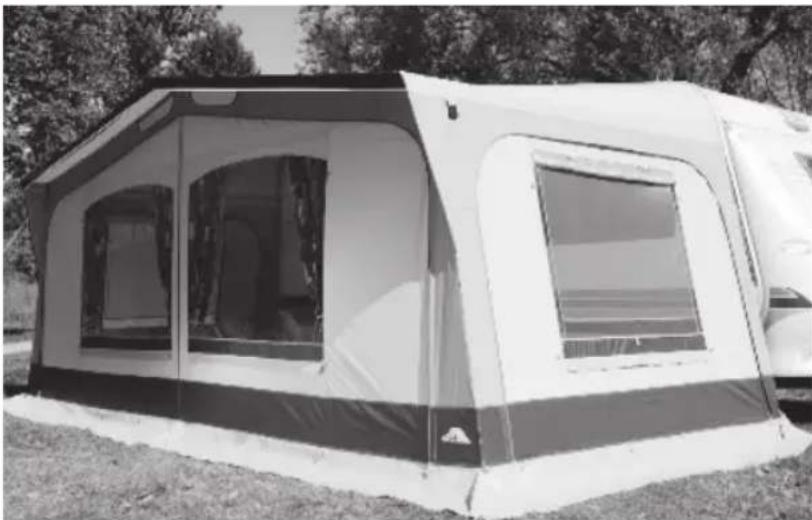

Juist:

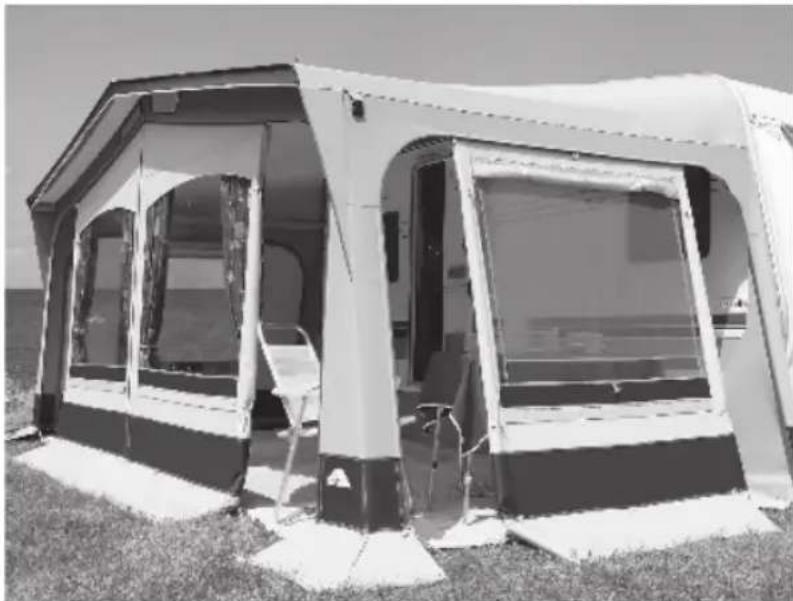

Zo ziet uw voortent er uit, als onszer tips opgevolgd worden . Hoe better uw tent geplaatst is des te beter hij gegen wind en regen kan en des te mooier zar zich.

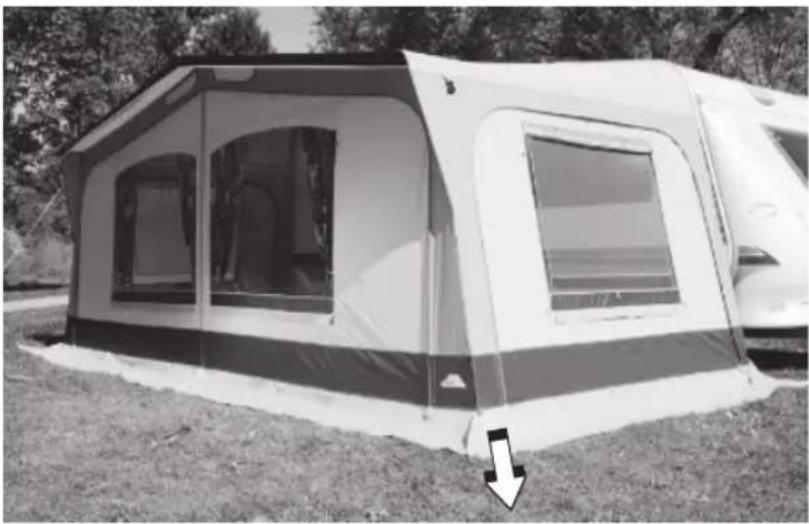

Fout!

De Foto's spreken van zich! Op dit beeel Is er een duidelijk gevaar bij wind of/en bij regen. Vergeet nooit dat een uitgerokken doek, door het gewicht van water, nooit+zijn originele staat terug vindt. Het gebruik van bijkomende stokken zah hier Niet meer nuttig zich.

www.dwt-zelte.com

Voortent

De hechtingen van de gordijnenplaatsen zichrechtstreeks op degordijnenband (ca 10 cm van elkaar) en schuiven op de pees genaaid boven de vensters

Juist:

Plaats de bijkomende dakstokken aan de voorziene plaats waar een versterking genaaid is.

Fixeer daarna de driehoeken gegen de caravan voor- en achteraan om een dichtheid:tussen de tent en de caravan te bekomen.

www.dwt-zelte.com

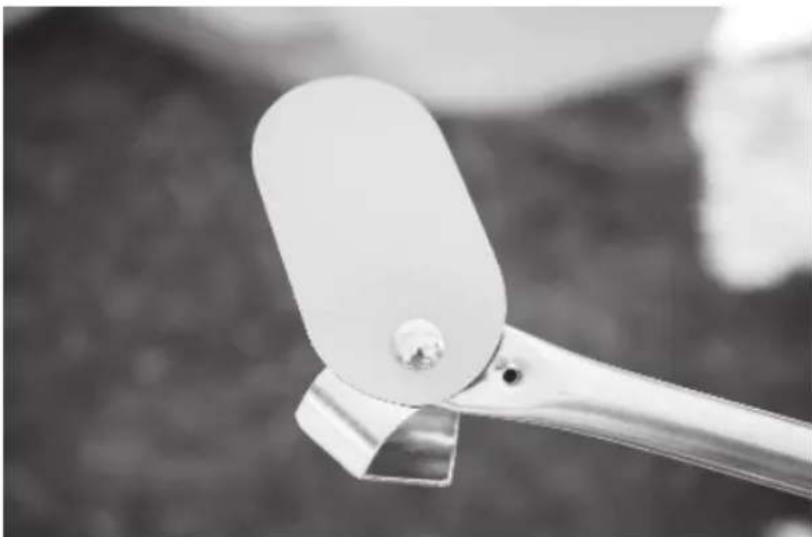

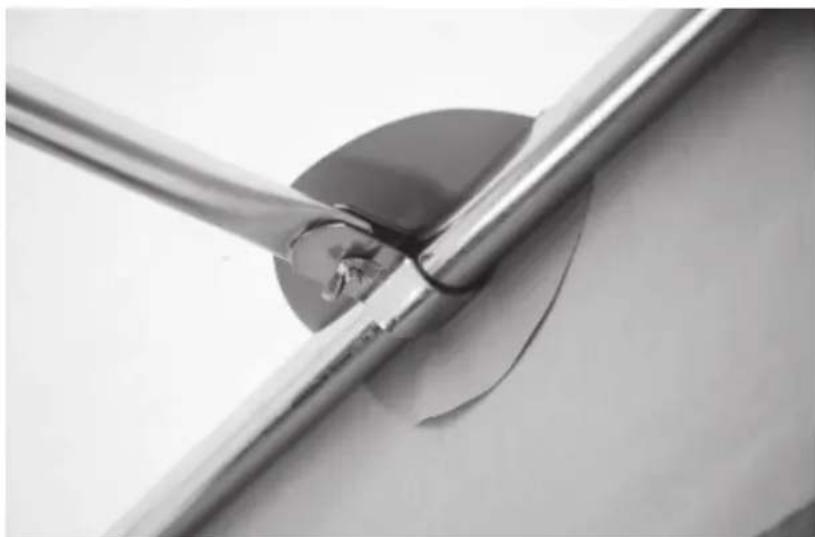

Juist:

De bijgeleverde beschermingen worden vastgemaakt aan de buis met de klem.Deze zullen het doek beschermen gegen de vrijgingen.

Controleer regelmatig de bevestiging\ deze elementen om een gevaarlijke\ verschuiving van de stokken te\ voorkomen.

Juist:

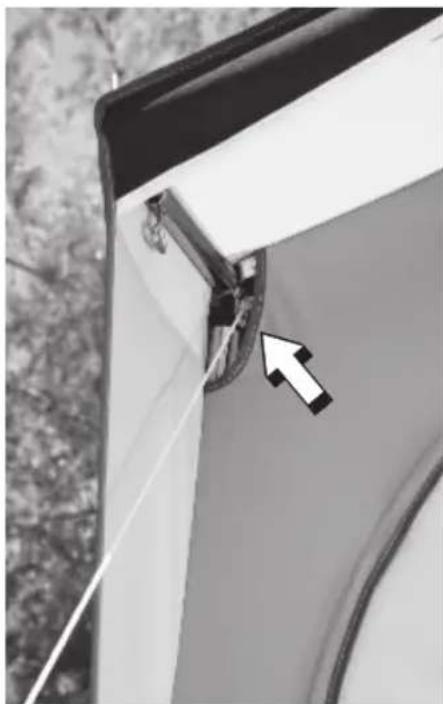

De afspankoorden geben nog meer stabiliteit aan uw voortent. Het is aangeraden deze rechtstreeks aan de hoeken en het midden van het frame vast te makeen.

fout!

de koord beschadigt het doek van de voortent en verrormt de hoek.

www.dwt-zelte.com

Voortent

Probeer een alternatief aan de koorden, door het gebruik van once stormbanden Plus. Onze voortenten zich reeds enkele jaren voorzien met een hechting op de beiden hoeken voor deze stormbanden. Dat za nooit een goede bevestiging van de voortent aan de grond verrangen. Dit is enkel een bijkomende veriligheid.
