GEBRUIKSAANWIJZING HW151 MAKITA

Lees vóór de installatie/het gebruik van de hogedrukreiniger deze handleiding goed door en in het bijzonder de VEILIGHEIDSVOORSCHRIFTEN

2,74 Poids kg 26,942 Nederlands

1.1 De machine die u heeft aangeschaft is een product van hoog

technologisch niveau, ontwikkeld door één van de meest ervaren bedrijven in Europa op het gebied van hogedrukpompen. Om ver-zekerd te zijn van de beste resultaten, hebben we een aantal regels opgesteld die u wordt verzocht aandachtig door te lezen en tijdens het gebruik van het apparaat toe te passen. Hartelijk dank voor de goede keuze en veel succes bij het werk!

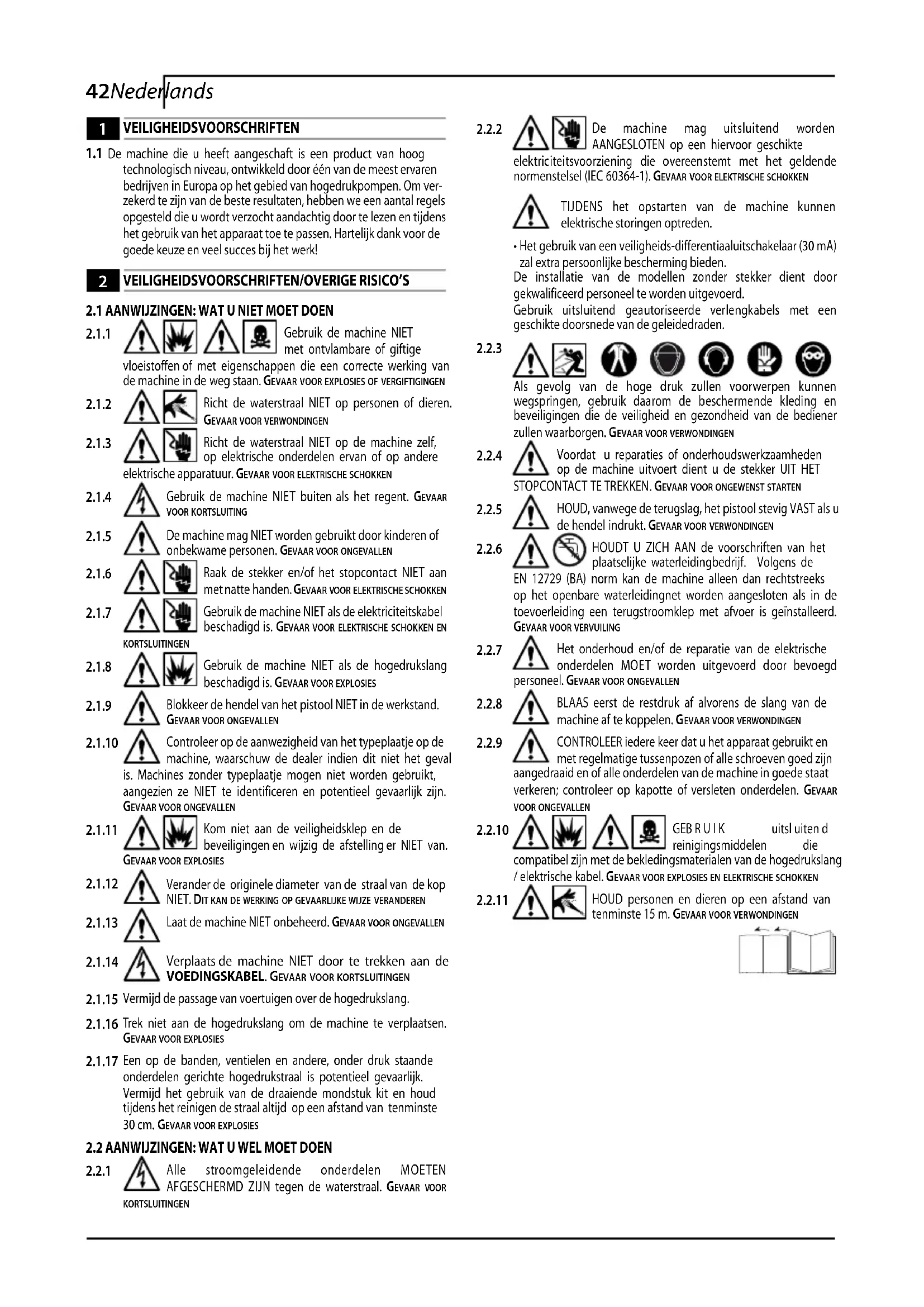

2.1 AANWIJZINGEN: WAT U NIET MOET DOEN

Gebruik de machine NIET met ontvlambare of giftige vloeistoffen of met eigenschappen die een correcte werking van de machine in de weg staan. gevaar voor explosies of vergiftigingen

Richt de waterstraal NIET op personen of dieren. gevaar voor verwondingen Richt de waterstraal NIET op de machine zelf, op elektrische onderdelen ervan of op andere elektrische apparatuur. gevaar voor elektrische schokken

Gebruik de machine NIET buiten als het regent. gevaar voor kortsluiting De machine mag NIET worden gebruikt door kinderen of onbekwame personen. gevaar voor ongevallen

Raak de stekker en/of het stopcontact NIET aan met natte handen. gevaar voor elektrische schokken

Gebruik de machine NIET als de elektriciteitskabel beschadigd is. gevaar voor elektrische schokken en kortsluitingen

Gebruik de machine NIET als de hogedrukslang beschadigd is. gevaar voor explosies

Blokkeer de hendel van het pistool NIET in de werkstand. gevaar voor ongevallen Controleer op de aanwezigheid van het typeplaatje op de machine, waarschuw de dealer indien dit niet het geval is. Machines zonder typeplaatje mogen niet worden gebruikt, aangezien ze NIET te identificeren en potentieel gevaarlijk zijn. gevaar voor ongevallen Kom niet aan de veiligheidsklep en de beveiligingen en wijzig de afstelling er NIET van. gevaar voor explosies Verander de originele diameter van de straal van de kop NIET. dit kan de werking op gevaarlijke wijze veranderen

Laat de machine NIET onbeheerd. gevaar voor ongevallen

Verplaats de machine NIET door te trekken aan de VOEDINGSKABEL. gevaar voor kortsluitingen

Vermijd de passage van voertuigen over de hogedrukslang.

Trek niet aan de hogedrukslang om de machine te verplaatsen. gevaar voor explosies Een op de banden, ventielen en andere, onder druk staande onderdelen gerichte hogedrukstraal is potentieel gevaarlijk. Vermijd het gebruik van de draaiende mondstuk kit en houd tijdens het reinigen de straal altijd op een afstand van tenminste 30cm. gevaar voor explosies

2.2 AANWIJZINGEN: WAT U WEL MOET DOEN

Alle stroomgeleidende onderdelen MOETEN AFGESCHERMD ZIJN tegen de waterstraal. gevaar voor kortsluitingen

De machine mag uitsluitend worden AANGESLOTEN op een hiervoor geschikte elektriciteitsvoorziening die overeenstemt met het geldende normenstelsel (IEC 60364-1). gevaar voor elektrische schokken TIJDENS het opstarten van de machine kunnen elektrische storingen optreden.• Het gebruik van een veiligheids-differentiaaluitschakelaar (30 mA) zal extra persoonlijke bescherming bieden. De installatie van de modellen zonder stekker dient door gekwalificeerd personeel te worden uitgevoerd. Gebruik uitsluitend geautoriseerde verlengkabels met een geschikte doorsnede van de geleidedraden.

Als gevolg van de hoge druk zullen voorwerpen kunnen wegspringen, gebruik daarom de beschermende kleding en beveiligingen die de veiligheid en gezondheid van de bediener zullen waarborgen. gevaar voor verwondingen

Voordat u reparaties of onderhoudswerkzaamheden op de machine uitvoert dient u de stekker UIT HET STOPCONTACT TE TREKKEN. gevaar voor ongewenst starten

HOUD, vanwege de terugslag, het pistool stevig VAST als u de hendel indrukt. gevaar voor verwondingen

HOUDT U ZICH AAN de voorschriften van het plaatselijke waterleidingbedrijf. Volgens de EN 12729 (BA) norm kan de machine alleen dan rechtstreeks op het openbare waterleidingnet worden aangesloten als in de toevoerleiding een terugstroomklep met afvoer is geïnstalleerd. gevaar voor vervuiling Het onderhoud en/of de reparatie van de elektrische onderdelen MOET worden uitgevoerd door bevoegd personeel. gevaar voor ongevallen

BLAAS eerst de restdruk af alvorens de slang van de machine af te koppelen. gevaar voor verwondingen

CONTROLEER iedere keer dat u het apparaat gebruikt en met regelmatige tussenpozen of alle schroeven goed zijn aangedraaid en of alle onderdelen van de machine in goede staat verkeren; controleer op kapotte of versleten onderdelen. gevaar voor ongevallen GEB R U I K uitsl uiten d reinigingsmiddelen die compatibel zijn met de bekledingsmaterialen van de hogedrukslang / elektrische kabel. gevaar voor explosies en elektrische schokken

HOUD personen en dieren op een afstand van tenminste 15 m. gevaar voor verwondingen43Nederlands

3.1 Gebruik van de handleiding

Deze handleiding is een geïntegreerd onderdeel van de machine en dient te worden bewaard om ook later te kunnen worden geraadpleegd. Lees hem vóór de installatie en het gebruik aandachtig door. Bij het afstaan van het eigendom van het apparaat is de oude eigenaar ertoe verplicht om de handleiding aan de nieuwe eigenaar te overhandigen.

De machine wordt gedeeltelijk gedemonteerd in een kartonnen doos geleverd.De samenstelling van het geleverde product staat afgebeeld in fig. 1.

3.2.1 Bijgevoegde documentatie

A1 Handleiding voor het gebruik en onderhoudA2 VeiligheidsvoorschriftenA3 Verklaring van overeenstemmingA4 Garantiebepalingen

3.3 Verwerking van het verpakkingsmateriaal

De materialen waaruit de verpakking bestaat vormen geen bedrei- ging voor het milieu maar zullen wel gerecycled of verwerkt moeten worden in overeenstemming met de gelden normen van het land van bestemming.

3.4 Informatieaanduidingen

Houdt u zich aan de informatie van de plaatjes op de machine. Controleer of ze altijd aanwezig en leesbaar zijn; mocht dit niet het geval zijn dan moet u ze vervangen en de nieuwe plaatjes op dezelfde plek aanbrengen. Plaatje E1 - Wijst op de verplichting om de machine niet als stedelijk afval te verwerken; hij kan aan de distributeur worden teruggegeven op het moment dat u een nieuwe machine aanschaft. De elektrische en elektronische delen waarmee de machine is samengesteld mogen niet opnieuw voor oneigenlijke doeleinden worden gebruikt vanwege de aan-wezigheid van substanties die de gezondheid zouden kunnen bedreigen.

Pictogram E2 - Geeft aan dat de machine bestemd is voor een professioneel gebruik, dat wil zeggen voor personen met ervaring en technische kennis en op de hoogte van de toegepaste normen, wetten en in staat om de noodzakelijke handelingen te verrichten voor het gebruik en onderhoud van de machine.Pictogram E3 - Geeft aan dat de machine bestemd is voor een niet-professioneel (huishoudelijk) gebruik.

4.1 Voorzien gebruik

De machine is bestemd voor persoonlijk gebruik door voor het reinigen van voertuigen, auto’s, vaartuigen, metselwerk enz., om hardnekkig vuil met schoon water en biologisch afbreekbare chemische detergenten te verwijderen. Het wassen van motoren is slechts toegestaan indien het vieze water volgens de geldende normen wordt verwerkt.- Temperatuur toevoerwater: zie typeplaatje op de machine.- Druk toevoerwater: min. 0,1MPa – max. 1MPa.- Temperatuur gebruiksomgeving: hoger dan 0°C.De machine voldoet aan de EN 60335-2-79/A1 norm.

Voor het herkennen van de bediener belast met het gebruik van de (professionele of niet-professionele) machine verwijzen wij naar het pictogram op de omslag.

4.3 Niet toegestaan gebruik

De machine mag niet worden gebruikt door personen zonder ervaring of personen die de instructies van de gebruiksaanwijzing niet gelezen of begrepen hebben.De machine mag niet worden gevoed met ontvlambare, explosieve en giftige vloeistoffen.De machine mag niet worden gebruikt in een ontvlambare of explosieve omgeving.Het gebruik van niet-originele en niet specifiek voor dit model bestemde onderdelen is verboden.Het is verboden om wijzigingen op de machine aan te brengen; even-tuele wijzigingen zullen de Verklaring van Overeenstemming doen komen vervallen en de Fabrikant vrijwaren van civiel- en strafrechtelijke aansprakelijkheid.

4.4 Hoofdbestanddelen (zie fig. 1)

B1 Regelbare sproeikopB2 LansB3 Pistool met beveiligingB4 Elektriciteitskabel met stekkerB5 HogedrukslangB6 Tank reinigingsmiddel

C1 Werktuig voor het reinigen van de kopC2 Kit draaiend mondstukC3 HandvatC4 Borstel (waar voorzien)C5 Slanghaspel (waar voorzien)

4.5 Veiligheidsinrichtingen

Let op - gevaar! Kom niet aan de veiligheidsklep en wijzig er de afstelling niet van.- Veiligheidsklep en/of drukregelklep. De veiligheidsklep is tevens een drukregelklep. Wanneer het pistool wordt gesloten gaat de klep open en zal het water door de pompaan-zuiging recirculeren.- Beveiliging (D): om ongewenste waterstralen te voorkomen.

Let op - gevaar! Tijdens alle werkzaamheden voor de installatie en montage moet de machine losgekoppeld zijn van het elektriciteitsnet.Voor de montagevolgorde verwijzen wij naar fig. 2.

5.2 Montage van het draaiende mondstuk

(Voor de modellen die hiermee zijn uitgerust).Met de draaiende mondstuk-kit beschikt u over meer waskracht.Het gebruik van het draaiende mondstuk kan leiden tot een daling van de druk van 25% ten opzichte van de druk verkregen met de regelbare sproeikop. De kit met het draaiende mondstuk biedt u meer waskracht dankzij het roterende effect op de waterstraal.

5.3 Elektrische aansluiting

Let op - gevaar! Controleer of de spanning en frequentie (V-Hz) van het elek-triciteitsnet overeenstemmen met de waarden vermeld op het type- plaatje (fig. 2). Sluit de machine aan op een elektriciteitsnet dat is uitgerust met een efficiënte aarding en een differentiaalbeveiliging (30 mA) welke bij kortsluiting de elektrische voeding zal onderbreken.

5.3.1 Gebruik van de verlengkabels

Gebruik kabels en stekkers met een “IPX5” beschermingsgraad.De diameter van de verlengkabels moet evenredig zijn aan de lengte ervan; hoe langer de kabel, des te groter zal de diameter ervan moeten zijn. Zie tabel I.

5.4 Hydraulische aansluiting

Let op - gevaar! Zuig uitsluitend gefilterd of schoon water op. De waterkraan moet een watertoevoer garanderen die tenminste gelijk is aan de capaciteit van de pomp.De machine moet zo dicht mogelijk bij het waterleidingnet worden geplaatst.

5.4.1 Verbindingsopeningen

l Wateruitlaat (OUTLET)n Waterinlaat met filter (INLET)44 Nederlands

5.4.2 Aansluiting op het openbare waterleidingnet

De machine mag alleen dan rechtstreeks op het openbare drink-waterleidingnet worden aangesloten als er in de toevoerleiding een terugstroomklep met afvoer overeenkomstig de geldende normen is geïnstalleerd. Verzeker u ervan dat de binnendiameter van de slang tenminste 13 mm is en dat hij verstevigd is.

6.1 Regeling van de sproeikop (waar voorzien)

Draai de sproeikop (E) om de waterstraal te regelen.

6.2 Regeling reinigingsmiddel (waar voorzien)

Gebruik de regulateur (F) voor de dosering van de hoeveelheid af te geven reinigingsmiddel.

6.3 Regeling afgifte reinigingsmiddel

Zet de sproeikop (E) in de stand " " voor een afgifte met de juiste druk van het reinigingsmiddel (waar voorzien).

6.4 Regeling druk (waar voorzien)

Gebruik de regulateur (G) om de werkdruk te veranderen. De druk wordt aangegeven door de manometer (indien aanwezig).

- Startinrichting (H)Zet de startinrichting in de stand (ON/1) om de motor voor het gebruik gereed te maken.Zet de startinrichting in de stand (OFF/0) om de werking van de machine te onderbreken.- Bedieningshendel waterstraal (I). Let op - gevaar! De machine moet tijdens de werking op een degelijk en stabiel vlak staan, en zijn geplaatst zoals aangegeven in fig. 4.

1) Open de kraan van de waterleiding volledig;2) Schakel de beveiliging (D) uit;3) Houd het pistool enkele seconden lang geopend en start de machine met de startinrichting (ON/1). Let op - gevaar! Voordat u de machine in werking stelt moet u zich ervan verzekeren dat de watertoevoer in orde is; het droge gebruik zal de machine beschadigen en tijdens het gebruik mag u de ventila-tieroosters niet bedekken. TSS Modellen - Bij de TSS modellen met automatische onderbreking van de aanvoer: - zal, bij het sluiten van het pistool de dynamische druk de elektromotor onmiddellijk uitschakelen (zie fig.4);- zal, bij het openen van het pistool, de drukval de elektromotor automatisch starten en wordt de druk weer met een zeer geringe vertraging hersteld; - voor een perfecte werking van de TSS mag het sluiten en openen van het pistool niet met tussenpauzes van minder dan 4÷5 seconden worden uitgevoerd.Om schade aan de machine te voorkomen moet u een droog gebruik ervan.

1) Zet de startinrichting in de stand (OFF/0).2) Open het pistool en blaas de druk in de leidingen af.3) Schakel de beveiliging (D) in.

1) Schakel de beveiliging (D) uit:2) Open het pistool en blaas de in de leidingen aanwezige druk af.3) Zet de startinrichting in de stand (ON/1).

7.5 Buiten gebruik stellen

1) Schakel de machine uit (OFF/0).2) Trek de stekker uit het stopcontact3) Draai de waterkraan dicht.4) Blaas de resterende druk uit het pistool af totdat er geen water meer uit de kop komt.5) Maak na het gebruik de reinigingsmiddeltank leeg. Voor het schoon-maken van het reservoir moet u in plaats van het reinigingsmiddel schoon water gebruiken.6) Schakel de beveiliging (D) van het pistool in.

7.6 Vullen en gebruik van het reinigingsmiddel

Het reinigingsmiddel moet worden afgegeven met de regelbare sproeikop in de stand " " (waar voorzien).Het gebruik van een langere hogedrukslang dan het standaard met de hogedrukreiniger geleverde exemplaar of het gebruik van een extra verlengslang zal het aanzuigen van het reinigingsmiddel kunnen ver-minderen of volledig onderbreken.

7.7 Tips voor een correcte wasbeurt

Los het vuil op door het reinigingsmiddel gemengd met water op het droge oppervlak aan te brengen.Werk bij verticale oppervlakken van beneden naar boven. Laat het product 1÷2 minuten inwerken, zonder het oppervlak echter op te laten drogen. Werk met de hogedrukstraal op een afstand van meer dan 30 cm, en begin van onderen. Zorg ervoor dat het spoelwater niet op nog niet behandelde oppervlakken druipt.In bepaalde gevallen zult u het wasborstelmechanisme in werking moe-ten stellen om het vuil te verwijderen.De hogedruk is niet altijd de beste oplossing voor een goede wasbeurt omdat bepaalde oppervlakken erdoor beschadigd kunnen raken. Het gebruik van de puntstraal van de regelbare sproeikop en het gebruik van draaiend mondstuk op delicate en gelakte delen en op onder druk staan-de onderdelen (bijv. banden, ventielen..) kan beter worden vermeden .Een goede waswerking is op gelijke mate afhankelijk van de druk als van de hoeveelheid water.

ONDERHOUD FIG. 5 Alle, niet in dit hoofdstuk behandelde onderhoudswerkzaamheden moeten bij een erkend Verkoop- en Servicecentrum worden uitgevoerd. Let op - gevaar! Vóór alle werkzaamheden op de machine moet u de stekker uit het stopcontact trekken.

8.1 Reiniging van de sproeikop

1) Demonteer de lans van het pistool.2) Verwijder met het werktuig (C1) het vuil uit het gat van de kop.

8.2 Reiniging van het filter

Controleer, voor ieder gebruik, het aanzuigfilter (L) en dat van het reini-gingsmiddel (waar voorzien) en houdt u zich, indien noodzakelijk, aan de aanwijzingen voor het reinigen.

8.3 Opheffen motorblokkering (waar voorzien)

Bij langdurige stilstand kan kalkaanslag de motor doen blokkeren. Om de blokkering op te heffen moet u de as draaien met een werktuig (M).

Voordat u de machine opbergt voor de winter, moet u haar met niet-agressieve/niet-toxische antivriesvloeistof laten draaien.Bewaar het apparaat op een droge plek waar geen gevaar van vorst bestaat.45Nederlands

STORINGEN OPLOSSEN Problemen Mogelijke oorzaken Oplossingen De pomp bereikt de voorgeschreven druk niet Mondstuk versleten Vervang het mondstuk Waterfilter vies Reinig het filter (fig. 5) Onvoldoende watertoevoer Draai de kraan volledig open Er wordt lucht aangezogen Controleer de verbindingen Er is lucht in de pomp Schakel de machine uit en gebruik het pistool tot de straal ononderbroken is. Opnieuw inschakelen. Sproeikop niet goed geregeld Draai de sproeikop (E) (+) (fig. 3) Interventie thermostaatklep Wacht tot de juiste watertemperatuur weer is hersteld De pomp heeft druksprongen Het water wordt uit een externe tank aangezogen Sluit de machine aan op het waterleidingnet De temperatuur van het water aan de ingang is te hoog Verminder de temperatuur Mondstuk verstopt Reinig het mondstuk (fig. 5) Aanzuigfilter (L) vies Reinig filter (L) (fig.5) De motor “bromt” maar start niet Onvoldoende netspanning Controleer of de netspanning overeenstemt met die van het typeplaatje (fig. 2) Verlies van spanning door de verlengkabel Controleer de karakteristieken van de verlengkabel Langdurige stop van de machine Raadpleeg een erkend Technische Servicecentrum Problemen met de TSS inrichting Raadpleeg een erkend Technische Servicecentrum De motor “bromt” maar start niet Er is geen spanning Controleer op de aanwezigheid van spanning op het elektrici- teitsnet en controleer of de stekker goed in het stopcontact zit (*) Problemen met de TSS inrichting Raadpleeg een erkend Technische Servicecentrum De machine heeft langdurig stilgestaan Vanaf het gat aan de achterkant moet u de motorblokkering opheffen met het werktuig (M) (voor de modellen waarbij dit is voorzien) (fig. 5) Waterlekkage Pakkingen versleten Laat de pakking vervangen bij een erkend Technische Servicecentrum Interventie veiligheidsklep bij vrije afvoer Raadpleeg een bevoegd Servicecentrum Lawaaiigheid De temperatuur van het water is te hoog Verminder de temperatuur (zie technische gegevens) Olielekkage Pakkingen versleten Raadpleeg een erkend Technische Servicecentrum Alleen voor TSS: de machine start hoewel het pistool gesloten is Dichting van het hogedruksysteem of het pompcircuit defect Raadpleeg een erkend Technische Servicecentrum Alleen voor TSS: wanneer u aan de hendel van het pistool trekt komt er geen water uit (met gemonteerde voedingsslang) Mondstuk verstopt Reinig het mondstuk (fig. 5) Er wordt geen reinigingsmiddel aan- gezogen Stand regelbare sproeikop op hoge druk Zet de sproeikop in de

stand (fig.3) Reinigingsmiddel te dik Verdun met water Gebruik van verlengslangen voor hogedrukslang Monteer de oorspronkelijke slang terug Reinigingsmiddelcircuit vuil of dichtgekoekt Spoel met schoon water en verwijder eventuele aankoekin- gen Wanneer het probleem aanhoudt moet u het erkende Technische Servicecentrum raadplegen (*) Indien tijdens het gebruik de motor stil gaat staan en niet meer start moet u 2-3 minuten wachten voordat u hem opnieuw start (Interventie van de thermische beveiliging). Mocht het probleem zich vaker voordoen dan moet u de Technische Servicedienst waarschuwen.Makita Corporation - JapanMODEL SERIENUMMER

EG verklaring van overeenstemming Wij, van Makita Corporation, Banjo, Fichi, Japan, verklaren dat de volgende machine(s) van Makita: Benaming van de machine Hogedrukreiniger Nr. model HW151 Opgenomen vermogen 2,5 kW conform is (zijn) aan de volgende Europese richtlijnen: 2006/42/EG, 2006/95/EG, 2002/95/EG, 2002/96/EG, 2004/108/EG, 2000/14/EG en gefabriceerd is (zijn) in overeenstemming met de volgende normen of de volgende gestandaardiseerde documenten: EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1 De technische documentatie wordt bewaard bij onze bevoegde vertegenwoordiger in Europa: Makita International Europe Ltd, Michigan, Drive, Tongwell, Milton Keynes, MK15 8JD, Engeland De procedure ter beoordeling van de overeenstemming vereist door richtlijn 2000/14/ EG is uitgevoerd in navolging van Bijlage V Gemeten geluidsvermogenniveau LPA: 87 dB (A); (K=3 dB(A)) Gegarandeerd geluidsvermogenniveau LWA

Maximale voedingsdruk MPa

Afstotingskracht van het pistool bij de maximale druk

(EN 60704-1) dB (A) 88 Trillingen van het apparaat K = 1,5 M/s
