GEBRUIKSAANWIJZING Eclips plus Vermeiren

NL Instructies voor de vakhandelaar

Deze handleiding is deel van het product en dient bij iedere product te worden geleverd.

Versie: B, mei 2011

Alle rechten, inclusief vertaling, voorbehouden.

Niets uit deze handleiding mag geheel of gedeeltelijk in enige vorm (druk, fotokopie, microfilm of ieder ander procedé) zonder de schriftelijke toelating van de uitgever worden gereproduceerd of met behulp van elektronische systemen worden verwerkt, gekopieerd of verspreid.

© N.V. Vermeiren N.V. 2011

1 Productomschrijving....3

1.1 Toepassingsgebied....3
1.2 Technische specificaties 4
1.3 Componenten 6
1.4 Accessoires....6
1.5 Locatie identificatieplaat....6
1.6 Gebruikte symbolen 6
1.7 Voor uw veiligheid....7

2 Gebruik....7

2.1 Dragen van de rolstoel....8
2.2 Plaatsen van de achterwielen....8
2.3 Uitvouwen van de rolstoel....8
2.4 Plaatsen of verwijderen van de voetsteunen 8
2.5 Bedienen van de rem....9

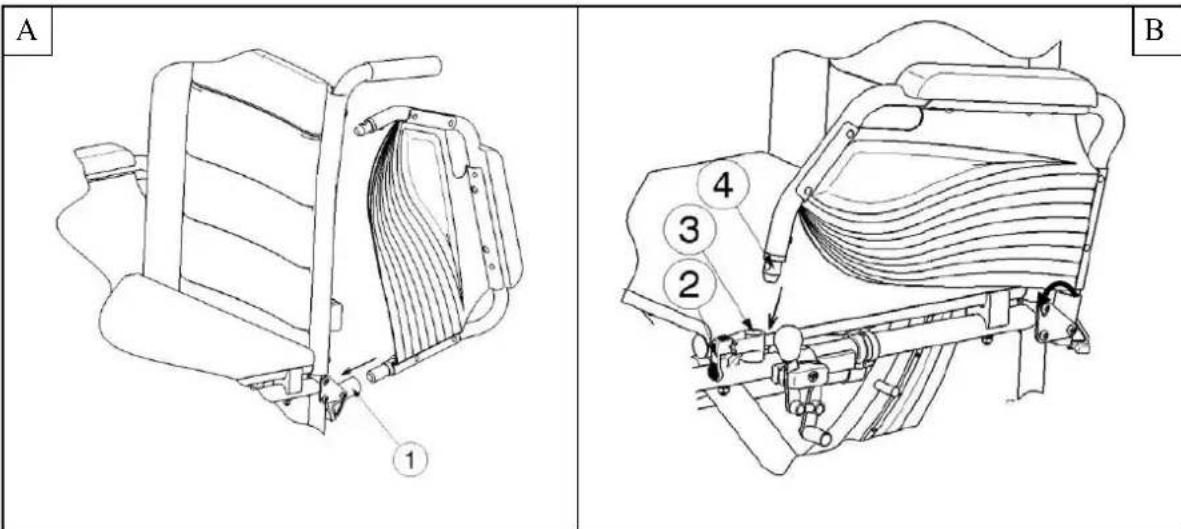

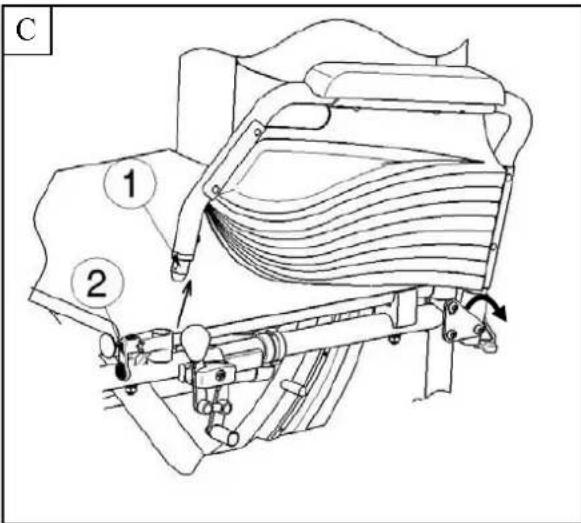

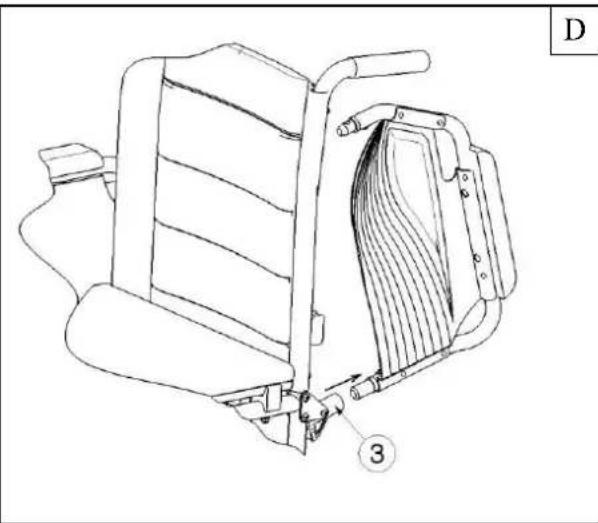

2.6 Plaatsen of verwijderen van de armsteunen....9

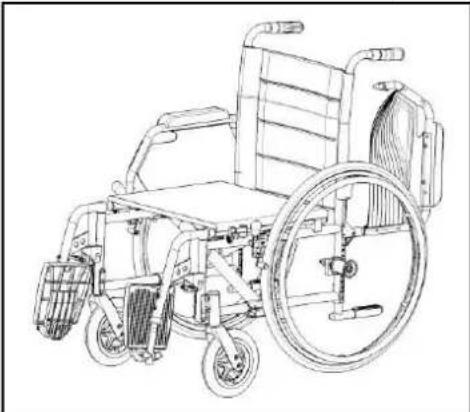

2.7 Transfer in en uit de rolstoel....10
2.8 Correcte positie in de rolstoel....10
2.9 Rijden met de rolstoel 10
2.10 Rijden op hellingen 11
2.11 Nemen van hindernissen (trottoirs)....11
2.12 Opvouwen van de rolstoel....12

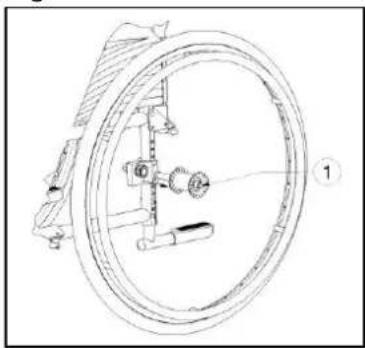

2.13 Afnemen van de wielen....13

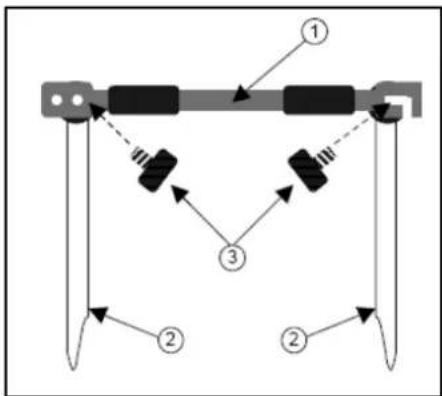

2.14 Duwstang....13

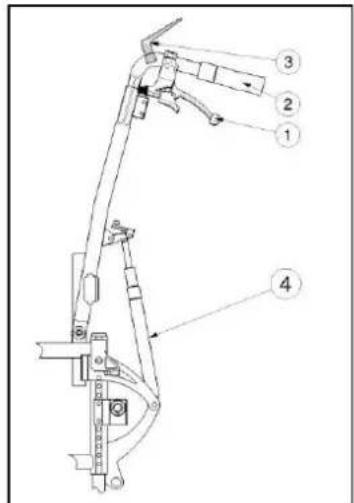

2.15 Rugverstelling (Eclips+ 30°)....13
2.16 Transport in de auto....14

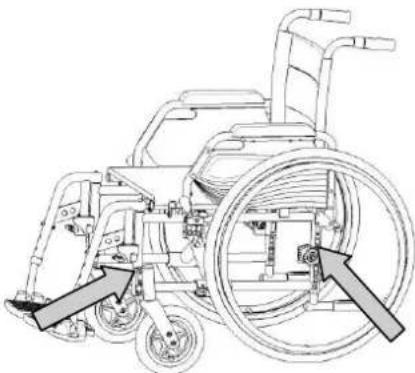

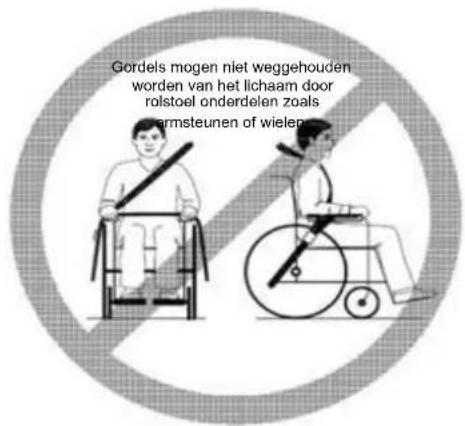

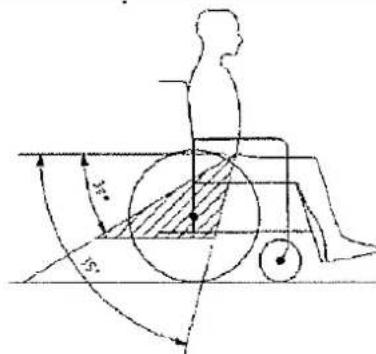

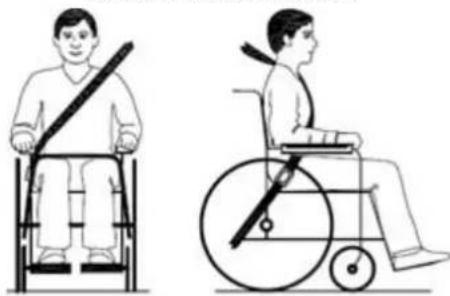

2.17 Gebruik van de rolstoel als zit in een motorvoertuig (Eclips+) 14

3 Montage en afstelling 16

3.1 Gereedschap 16
3.2 Leveringsomvang....17

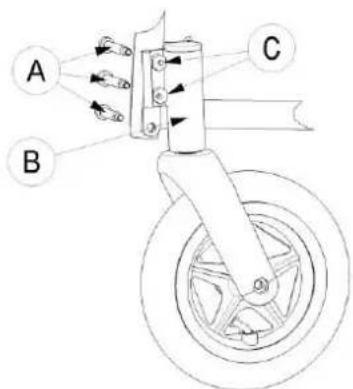

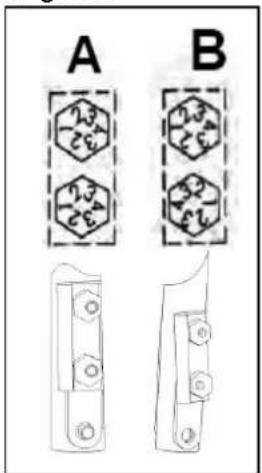

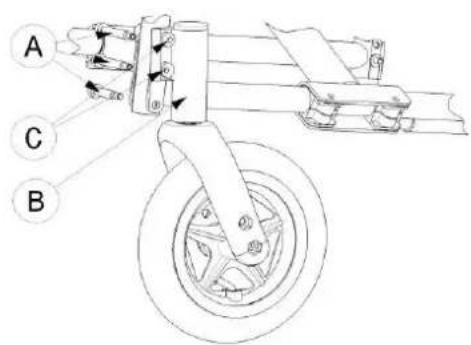

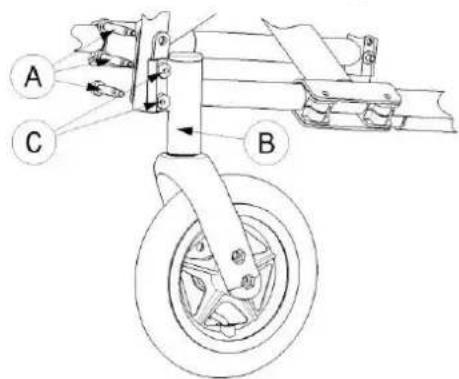

3.3 Instellen van de zithoogte en zithoek 17

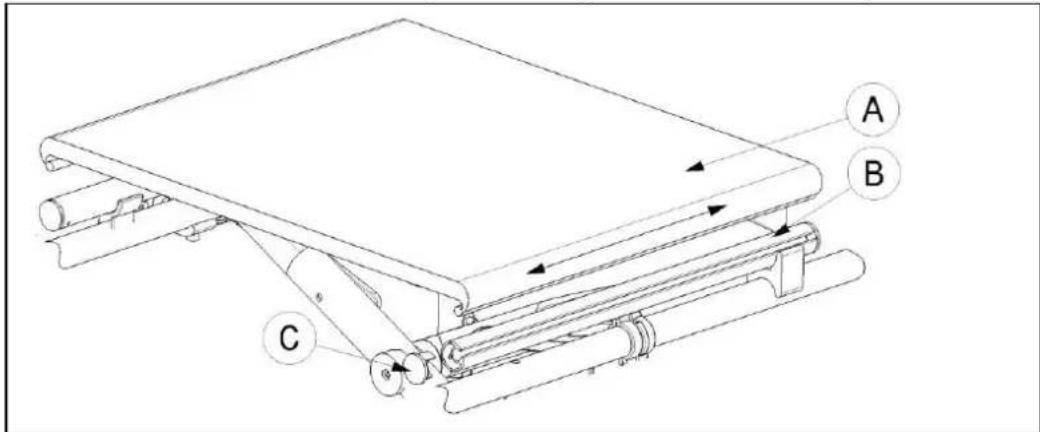

3.4 Soepele zit....19
3.5 Anatomische zit....20
3.6 Soepele Rug (Eclips+). 20
3.7 Anatomische rug 20

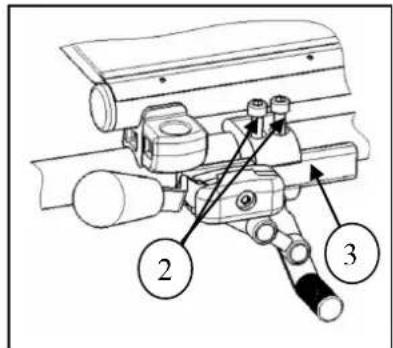

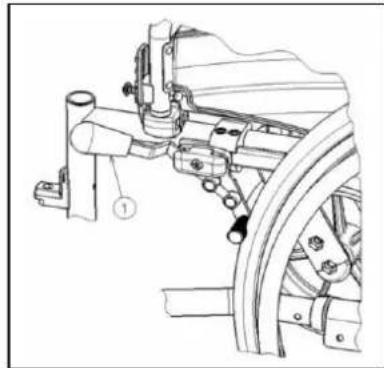

3.8 Afstellen van de remmen....21

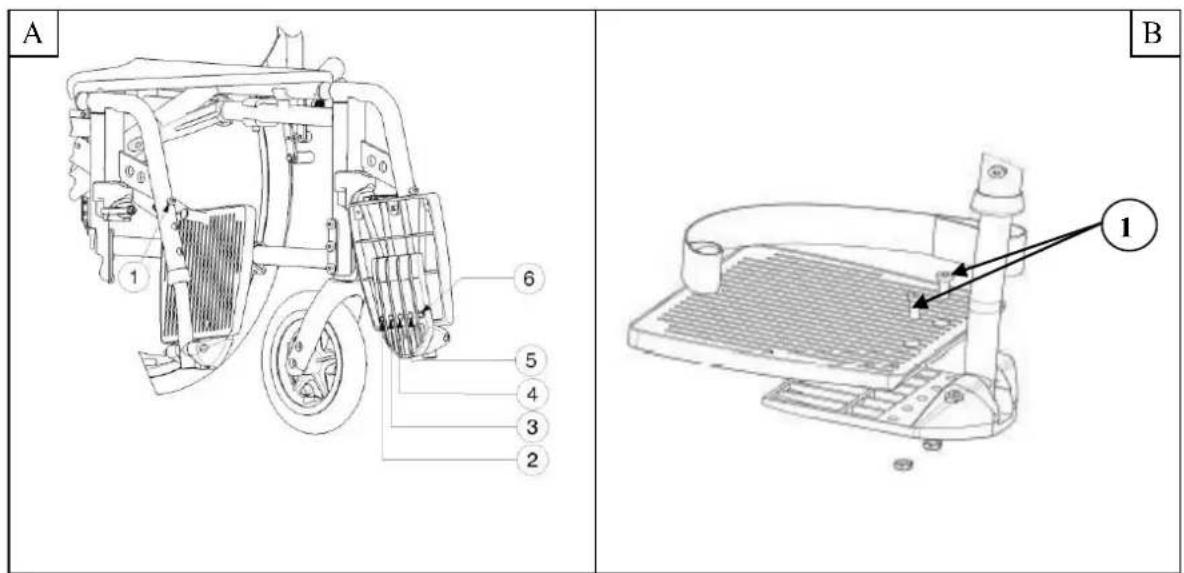

3.9 Afstellen van de voetsteunen....21

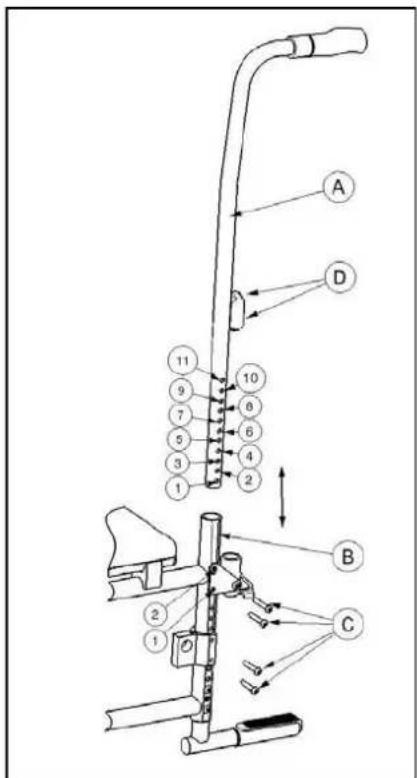

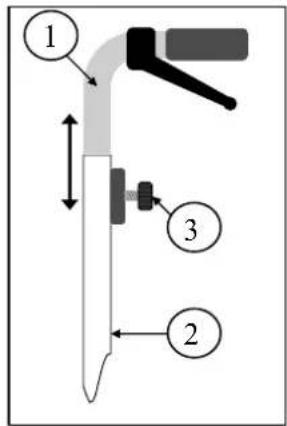

3.10 Instellen van de handgrepen....22

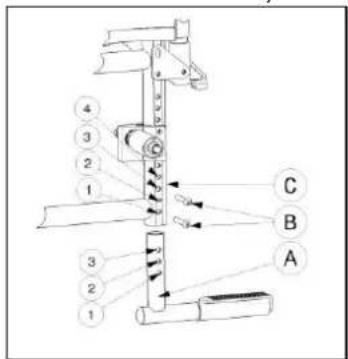

3.11 Instellen van de trapdop 23
3.12 Instellen van de stabiliteit en manouvreerbaarheid 23

4 Onderhoud 24

4.1 Periodiek Onderhoud....24
4.2 Verpakking en opslag 24
4.3 Verzorging 25
4.4 Inspectie 25
4.5 Desinfecteren....26

5 Garantie....28

6 Afvalverwerking....28

7 Verklaring van overeenstemming....28

8 Onderhoudsplan....29

9 Desinfectiejournaal....29

10 Clusteromschrijvingen....30

Voorwoord

We willen U danken voor het vertrouwen dat U in onze producten stelt.

De rolstoelen van Vermeiren zijn het resultaat van jarenlange studies en ervaringen. Bij de ontwikkeling werd veel aandacht besteed aan een eenvoudige bediening en een gemakkelijk onderhoud.

De levensduur van Uw rolstoel hangt in sterke mate af van de zorg waarmee U de rolstoel behandelt.

Deze handleiding maakt U vertrouwd met de bediening van Uw rolstoel. In dit document vindt U ook enkele onderhoudsadviezen zodat Uw rolstoel lang meegaat.

Het naleven van de gebruiks- en onderhoudsinstructies vormen een essentieel onderdeel van de garantiebepalingen.

Deze handleiding houdt rekening met de recentste productontwikkelingen. De Firma Vermeiren behoudt zich echter het recht voor om wijzigingen door te voeren zonder verplicht te zijn voordien geleverde modellen aan te passen of te vervangen.

Als U nog vragen hebt, neemt U best contact op met Uw vakhandelaar.

1 Productomschrijving

1.1 Toepassingsgebied

De rolstoel is bedoeld voor mensen die moeilijk of niet kunnen lopen.

De rolstoel is ontworpen voor het transport van 1 persoon.

De rolstoel kan zowel binnenshuis als buiten gebruikt worden.

De gebruiker kan de rolstoel zelf voortbewegen of laten duwen door een begeleider.

De rolstoel biedt door zijn modulaire opbouw verschillende aanpassingsmogelijkheden voor mensen die moeilijk kunnen lopen door:

• verlamming
  • verlies van ledematen (beenamputatie)
  • defect of aandoeningen van ledematen
• contracturen en gewrichtsaandoeningen
• hart- en bloedsomloopinsufficiëntie
  • evenwichtsstoornissen
• cachexie (afname van het spierweefsel)
  • geriatrische patiënten

Hou bij de individuele verzorging rekening met:

• grootte en lichaamsgewicht (max. 130 kg)
• fysieke en psychische gesteldheid
• woonomgeving
• milieu

Uw rolstoel mag alleen gebruikt worden op ondergronden waarbij alle vier de wielen de grond raken en waarbij het bodemcontact voldoende is voor een gelijkmatige aandrijving van alle wielen. Extra oefening is nodig voor het rijden op ongelijkmatige ondergrond (kasseien, etc.), hellingen en bochten (zijdelings omvallen), evenals het nemen van hindernissen (bvb. Trottoirranden).

De rolstoel dient niet als klimtoestel of om hete of zware voorwerpen te transporteren.

Het gebruik van de rolstoel op tapijten, tapijtvloeren of andere losse vloerbedekkingen kan slijtage van de vloerbedekking tot gevolg hebben.

Gebruik enkel door Vermeiren goedgekeurde accessoires.

Vermeiren is niet aansprakelijk voor schade door gebrekkig of onvoldoende onderhoud of als gevolg van het niet naleven van instructies van deze handleiding.

Het naleven van de gebruiks- en onderhoudsinstructies vormen een essentieel onderdeel van de garantiebepalingen.

1.2 Technische specificaties

Onderstaande technische gegevens zijn geldig voor de rolstoel in standaard afstelling. Wanneer er andere voetsteunen/armsteunen of andere accessoires worden gebruikt, worden de opgegeven waarden gewijzigd.

Merk	Vermeiren
Adres	Vermeirenplein 1/15, B-2920 Kalmthout
Type	Manuele rolstoel
Model	Eclips+
Maximale massa gebruiker	130 kg
Omschrijving	Afmetingen
Effectieve zitbreedte	390 mm	420 mm	440 mm	460 mm		480 mm	500 mm	550 mm
Totale breedte (afhankelijk van de zitbreedte)	590 mm	620 mm	640 mm	660 mm		680 mm	700 mm	750 mm
Omschrijving	Afmetingen Min.				Afmetingen Max.
Totale lengte inclusief voetsteun	1040 mm				1080 mm
Lengte dichtgevouwen	1040 mm				1080 mm
Breedte dichtgevouwen	300 mm
Hoogte dichtgevouwen	910 mm				1015 mm
Totaal gewicht	± 15,8 kg
Gewicht zwaarste onderdeel	8,05 kg
Massa van onderdelen die kunnen worden gedemonteerd of verwijderd	Voetsteunen: 1,90 kg; Armsteunen: 1,40 kg Achterwielen: 4,15 kg
Statische stabiliteit bergaf	7,5° (in standaard configuratie)
Statische stabiliteit bergop	5° (in standaard configuratie)
Statische stabiliteit zijwaarts	>16° (in standaard configuratie)
Maximum hoogte hindernis	60 mm
Zithoek	0°				13°
Effectieve zitdiepte	420 mm				460 mm
Zithoogte aan voorzijde	430 mm				530 mm
Rughoek	0°				13°
Rughoogte	400 mm				460 mm
Afstand tussen zit en voetsteun	390 mm				460 mm
Hoek tussen zit en voetsteun	-3°				10°
Afstand tussen armsteun en zit	220 mm
Afstand voorzijde armsteunen	380 mm
Diameter aandrijfhoepel	535 mm
Horizontale afstand van de as (uitwijking)	-47 mm				19 mm
Minimale draaicirkel	1530 mm
Diameter Krypton PU achterwielen	24"
Bandenspanning aandrijfwielen / achterwielen (enkel voor luchtbanden)	Max. 3.5 bar
Diameter Krypton PU stuurwielen	200 mm
Bandenspanning stuurwielen (enkel voor luchtbanden)	Max. 2.5 bar
Opslag en gebruikstemperatuur	+ 5 °C				+ 41 °C
Opslag en gebruiksluchtvochtigheid	30%				70%
Technische wijzigingen voorbehouden. Meettolerantie ± 15 mm / 1,5 kg / °

Tabel 1: Technische specificaties Eclips+

Merk	Vermeiren
Adres	Vermeirenplein 1/15, B-2920 Kalmthout
Type	Manuele rolstoel
Model	Eclips+ 30°
Maximale massa gebruiker	130 kg
Omschrijving	Afmetingen
Effectieve zitbreedte	390 mm	420 mm	440 mm	460 mm	480 mm	500 mm	550 mm
Totale breedte (afhankelijk van de zitbreedte)	610 mm	630 mm	660 mm	680 mm	700 mm	720 mm	770 mm
Omschrijving	Afmetingen Min.				Afmetingen Max.
Totale lengte inclusief voetsteun	1190 mm				1230 mm
Lengte dichtgevouwen	1190 mm				1230 mm
Breedte dichtgevouwen	300 mm
Hoogte dichtgevouwen	910 mm				1015 mm
Totaal gewicht	± 25,0 kg
Gewicht zwaarste onderdeel	17,55 kg
Massa van onderdelen die kunnen worden gedemonteerd of verwijderd	Voetsteunen: 1,90 kg; Armsteunen: 1,40 kg Achterwielen: 4,15 kg
Statische stabiliteit bergaf	7,5° (in standaard configuratie)
Statische stabiliteit bergop	Asblok naar achteren: 4° Asblok naar voren: Anti-tipping apparaat moet standaard ter beschikking zijn
Statische stabiliteit zijwaarts	>16° (in standaard configuratie)
Maximum hoogte hindernis	60 mm
Zithoek	0°			13°
Effectieve zitdiepte	420 mm			460 mm
Zithoogte aan voorzijde	470 mm			530 mm
Rughoek	0°			43°
Rughoogte	450 mm
Afstand tussen zit en voetsteun	390 mm			460 mm
Hoek tussen zit en voetsteun	-3°			10°
Afstand tussen armsteun en zit	220 mm
Afstand voorzijde armsteunen	380 mm
Diameter aandrijfhoepel	535 mm
Horizontale afstand van de as (uitwijking)	-47 mm			19 mm
Minimale draaicirkel	1530 mm
Diameter Krypton PU achterwielen	24"
Bandenspanning aandrijfwielen / achterwielen (enkel voor luchtbanden)	Max. 3.5 bar
Diameter Krypton PU stuurwielen	200 mm
Bandenspanning stuurwielen (enkel voor luchtbanden)	Max. 2.5 bar
Gasdrukveer	2 x 275N
Opslag en gebruikstemperatuur	+ 5 °C			+ 41 °C
Opslag en gebruiksluchtvochtigheid	30%			70%
Technische wijzigingen voorbehouden. Meettolerantie ± 15 mm / 1,5 kg / °

Tabel 2: Technische specificaties Eclips+ 30°

De rolstoel voldoet aan de eisen gesteld in:

ISO 7176-8: Eisen en testmethodes voor statische, impact en vermoeiing sterktes

ISO 7176-16: Eisen voor brandweerstand

ISO 7176-19: Gebruik van een rolstoel in een voertuig (is enkel voor Eclips+ rolstoel)

1.3 Componenten

1 = Kruis 2 = Handvaten 3 = Rug 4 = Armkussens 5 = Armsteunen 6 = Aandrijfwielen (achterwielen) 7 = Grijphoepels 8 = Remmen 9 = Trapdop 10 = Stuurwielen (voorwielen) 11 = Voetsteunen 12 = Zit

1.4 Accessoires

Volgende accessoires zijn beschikbaar voor de Eclips+, Eclips+ 30°:

• Anterior bekkengordel (B58) om te bevestigen aan de tubes van de rug
• Anti-tipping apparaat (B78) om te bevestigen aan het onderste frame
• Trommelrem voor begeleider (B74) om te bevestigen aan de handgrepen
  • Transitrolstoel (T30)

Neem contact op met de vakhandelaar voor meer informatie over andere accessoires. Hij geeft u graag advies.

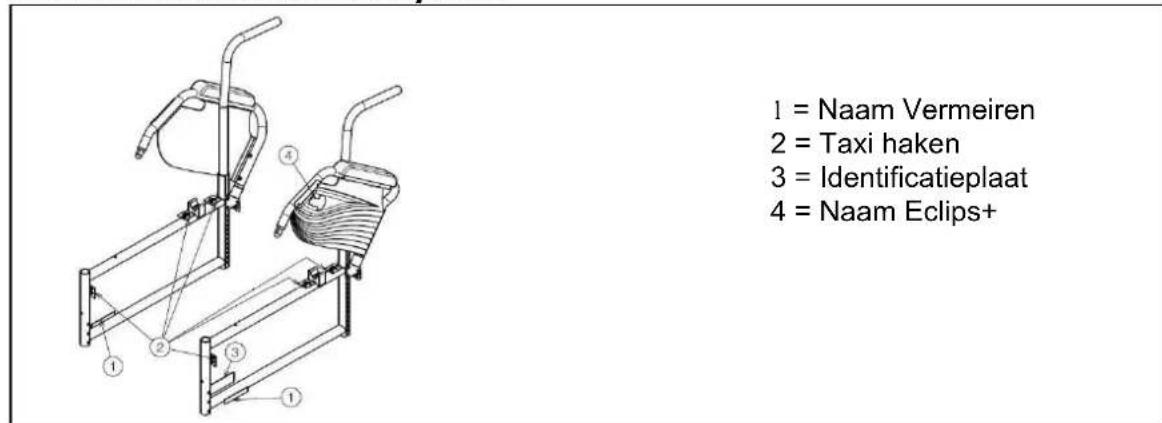

1.5 Locatie identificatieplaat

1 = Naam Vermeiren 2 = Taxi haken 3 = Identificatieplaat 4 = Naam Eclips+

1.6 Gebruikte symbolen

Maximum gewicht

Gebruik voor binnen en buiten

Afdaling

Helling

CE conformiteit

1.7 Voor uw veiligheid

Let erop dat bij het gebruik van de aandrijfwielen geen voorwerpen en/of lichaamsdelen tussen de spaken terechtkomen. Dit kan immers letsel en/of schade aan de rolstoel veroorzaken.
⚠️ Voor het in- en uitstappen in en uit de rolstoel dient u de handremmen vast te zetten.
Gebruik de voetsteunen nooit om in en uit de rolstoel te stappen. Deze dienen naar boven te worden geklapt of de volledige voetsteun dient naar buiten te zijn weggedraaid.
Onderzoek het effect van een veranderd zwaartepunt op het gedrag van de rolstoel (bijv. op hellingen, op zijdelingse hellingen of bij het overwinnen van hindernissen). Maak gebruik van hulp van een begeleider.
Let er bij het opnemen van voorwerpen (die zich voor, opzij of achter de rolstoel bevinden) op dat u niet te ver uit de rolstoel leunt. Anders kan de rolstoel kantelen.
Bij het rijden door deuren, openingen e.d. moet aan de zijkant voldoende plaats zijn, anders bestaat er gevaar op letsel aan handen en armen en op beschadiging van de rolstoel.
Gebruik uw rolstoel alleen voor de beschreven doeleinden. Vermijd bijv. om zonder remmen tegen een hindernis te rijden (stoeprand, stootsteen) of van treden te springen. De fabrikant is niet aansprakelijk voor schade als gevolg van overbelasting of botsingen bij het gebruik dat niet in overeenstemming is met het doel van het product.
Trappen mogen alleen met behulp van een begeleider worden genomen. Wanneer er bijv. hellingen of liften beschikbaar zijn, dient u deze te gebruiken.
Bij gebruik van de de openbare weg dient u zich te houden aan de verkeersregels.
Net zoals voor andere voertuigen geldt dat u de rolstoel niet mag gebruiken onder invloed van alcohol of geneesmiddelen. Dit geldt ook voor verplaatsingen binnenshuis.
Pas uw rijstijl bij ritten buiten de woning aan aan het weer en het verkeer.
Bij het transporteren van de rolstoel mag u deze nooit vastnemen aan bewegende delen (armsteunen, voetsteunen, enz.). U moet de rolstoel altijd vastnemen aan het vaste frame.
Zorg ervoor dat u in het donker goed zichtbaar bent. Draag lichte kleding of kleding met reflectoren en zorg ervoor dat de reflectoren opzij en achteraan de rolstoel goed zichtbaar zijn.
Let op met brandende voorwerpen, zoals sigaretten. De rug- en zitbekleding kunnen vlam vatten.
Let erop dat de maximale belasting (130kg) niet wordt overschreden.

2 Gebruik

Dit hoofdstuk beschrijft het normaal gebruik. Deze instructies zijn van toepassing voor de gebruiker en de vakhandelaar.

De rolstoel wordt gemonteerd en afgesteld door Uw vakhandelaar. De instructies voor de montage en afstelling van de rolstoel staat in § 3.

2.1 Dragen van de rolstoel

De beste manier om de rolstoel te dragen is om gebruik te maken van de wielen en zo de rolstoel verder te rollen.

Als dit niet mogelijk is (bv. wanneer de achterwielen verwijderd zijn voor het transporteren in de auto), grijp de rolstoel stevig vast aan de voorzijde van het frame en de handgrepen.

Gebruik de voetsteunen, armsteunen of de wielen niet om de rolstoel vast te nemen.

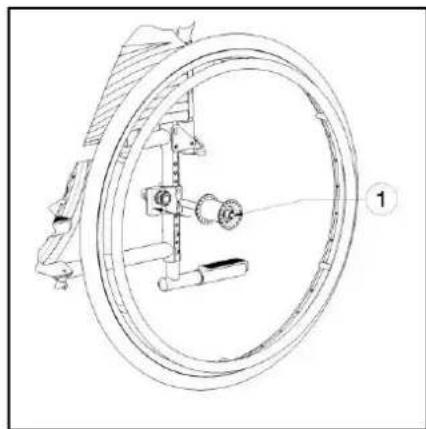

2.2 Plaatsen van de achterwielen

1. Neem het achterwiel en druk naafknop ①in.
2. Houdt de naafknop ingedrukt en plaats het achterwiel in de asbus tot deze niet meer verder kan.
3. Laat de naafknop los.
4. Kijk na of het wiel goed vastzit.

2.3 Uitvouwen van de rolstoel

⚠️ VOORZICHTIG: Kans op klemmen – Houd vingers niet tussen de onderdelen van de rolstoel.

1. Ga aan de achterzijde van de rolstoel staan.
2. Gebruik de handgrepen van de duwers om de rolstoel zo ver mogelijk te openen.
3. Ga aan de voorzijde van de rolstoel staan.
4. Duw beide buizen waaraan de zit bevestigd is verder naar beneden.
5. Monteer de duwstang aan de rechtse handgreep voor de Eclips+ 30°.

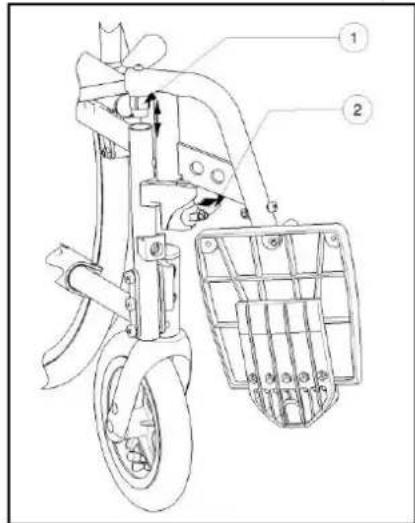

2.4 Plaatsen of verwijderen van de voetsteunen

Het plaatsen van de voetsteunen gaat als volgt:

1. Hou de voetsteun zijdelings aan de buitenkant van de stoel en hang de steun met dop ① in het frame.
2. Zwenk de voetsteun naar binnen tot deze vastklikt.
3. Draai de voetplaat naar beneden.

Om de voetsteunen af te nemen gaat U als volgt te werk:

1. Trek hendel ② omhoog.
2. Draai de voetsteun naar buiten tot deze uit de geleiding komt.
3. Trek de voetsteun omhoog uit dop ①.

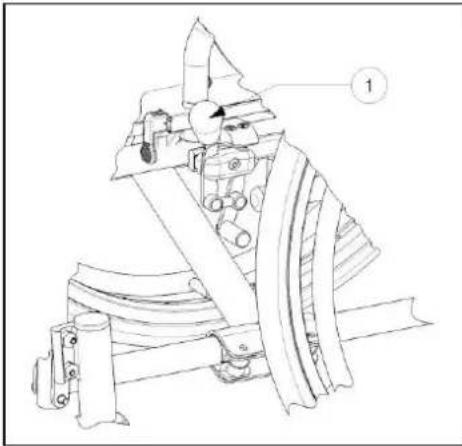

2.5 Bedienen van de rem

⚠ WAARSCHUWING: De rem dient niet om af te remmen tijdens het rijden - Gebruik de rem enkel om te vermijden dat de rolstoel in stilstaande positie wegrolt.

⚠ WAARSCHUWING: De werking van de handrem wordt beïnvloed door slijtage en vervuiling van de banden (water, olie, slijk, ...) – Controleer voor elk gebruik de staat van de banden.

⚠ WAARSCHUWING: De rem is instelbaar en kan verlopen – Controleer voor elk gebruik de goede werking van de remmen.

1. Druk de hendels van de remmen ① naar voren tot U een duidelijke klik voelt.

⚠️ VOORZICHTIG: Gevaar op ongecontroleerde beweging - zorg ervoor dat alvorens de remmen lost gezet worden, de rolstoel vlak staat. Los nooit beide remmen tegelijk.

Om de remmen uit te schakelen:

1. Zet eerst één rem los door de hendel ① naar achteren te trekken.
2. Houdt het ongeremde wiel vast aan de hoepel.
3. Los de andere rem door de bedieningsknop naar achteren te trekken.

2.6 Plaatsen of verwijderen van de armsteunen

⚠️ VOORZICHTIG: Kans op klemmen – Houd vingers, gespen en kledingsstukken weg van de onderkant van de armsteun.

De armsteunen van de rolstoel kunnen worden gemonteerd met volgende instructies:

1. Plaats de achterzijde van de armsteun in dop ①. (Fig A)
2. Zorg ervoor dat de armsteun goed bevestigd is.
3. Kantel de armsteun naar voor.
4. Trek de hendel ② op dop ③ omhoog. (Fig B)
5. Plaats de voorzijde van de armsteun ④ in dop ③ tot deze vastklikt. (Fig B)

A 1 B 2 3 4

Voor het openen en afnemen van de armsteun gaat U als volgt te werk:

1. Druk op knop ② en trek de voorzijde van de armsteun ① omhoog. (Fig C)
2. Klap de armsteun naar achter.
3. U verwijdert de armsteun door de achterzijde van de armsteun uit dop ③ te trekken. (Fig D)

C 1 2

2.7 Transfer in en uit de rolstoel

⚠️ VOORZICHTIG: Indien U de transfer niet veilig op eigen kracht kan doen, vraag dan hulp van iemand anders.
⚠️ VOORZICHTIG: Kans op kantelen van de rolstoel - Niet op de voetplaten staan.

1. Plaats de rolstoel zo dicht mogelijk bij stoel, zetel of bed van/naar waar U zich wilt verplaatsen.
2. Zorg dat beide remmen van de rolstoel aan staan.
3. Klap de voetplaten omhoog zodat U er niet op gaat staan.
4. Indien U zich langs de zijkant in of uit de rolstoel wilt verplaatsen, klap dan de armsteun aan die zijde omhoog. (zie § 2.6)
5. Verplaats U van of naar de rolstoel.

2.8 Correcte positie in de rolstoel

Enkele aanbevelingen om comfortabel van Uw rolstoel gebruik te maken:

• Plaats Uw zitvlak zo dicht mogelijk bij de rugleuning.
• Zorg dat Uw bovenbenen horizontaal zijn – Stel eventueel de lengte van de voetsteunen bij. (zie § 3.9.1)

2.9 Rijden met de rolstoel

⚠ WAARSCHUWING: Kans op knellen – Houd Uw vingers niet tussen de spaken.

WAARSCHUWING: Kans op knellen – Let op wanneer U door nauwe doorgangen, zoals deuren, rijdt.

WAARSCHUWING: Gevaar voor brandwonden - Wees voorzichtig bij het rijden in extreem warme of koude omgevingen (zon, extreme kou, sauna's, enz.) voor een bepaalde tijd en bij het aanraken - de oppervlakken kunnen de omgevingstemperatuur aannemen.

1. Zet de remmen los.
2. Neem de aandrijfhoepels aan de bovenzijde vast.
3. Leun voorwaarts en draai de hoepels naar voor tot Uw armen gestrekt zijn.
4. Breng Uw handen terug naar de bovenzijde van de hoepels en herhaal de beweging.

2.10 Rijden op hellingen

⚠ WAARSCHUWING: Houd Uw snelheid onder controle – Neem hellingen steeds met de laagst mogelijke snelheid.
WAARSCHUWING: Houd rekening met de capaciteiten van Uw begeleider – Blokkeer de rem van zodra U merkt dat Uw begeleider onvoldoende kracht heeft om de rolstoel onder controle te houden.
WAARSCHUWING: Kans op kantelen – Leun voorover om Uw zwaartepunt naar voor te verplaatsen. Zo kan de stabiliteit beter behouden blijven.

1. Bevestig de veiligheidsgordel, als de rolstoel hiermee uitgerust is.
2. Neem geen te steile helling. De maximale hoek bergop en bergaf staat in tabel 1 voor Eclips+, tabel 2 voor Eclips+ 30°.
3. Vraag een begeleider om U te helpen de helling te nemen.
4. Buig lichtjes voorover om Uw zwaartepunt naar voren te verplaatsen.

2.11 Nemen van hindernissen (trottoirs)

2.11.1 Afrijden van trottoirs

Het afrijden van een laag trottoir kan voorwaarts gedaan worden. Let hierbij op dat de voetsteunen de grond niet raken.

Het afrijden van lage trottoirs kan door een geoefend gebruiker zelf gedaan worden:

⚠ WAARSCHUWING: Kantelgevaar - Indien U Uw rolstoel onvoldoende beheerst, vraag hulp van een begeleider.

1. Breng de balans op de achterwielen om de druk op de voorwielen te verminderen.

2. Neem de hindernis.

Hogere trottoirs kunnen met een begeleider voorwaarts genomen worden:

1. Laat de begeleider de rolstoel lichtjes naar achter kantelen.
2. Rijd op de achterwielen het trottoir af.
3. Zet de rolstoel terug op de vier wielen.

Een geoefend gebruiker kan een hoger trottoir zelf afrijden. Dit kan het best achterwaarts gedaan worden.

1. Draai U met de achterwielen naar het trottoir toe.
2. Leun voorover om het zwaartepunt naar de voorkant van de rolstoel te verplaatsen.
3. Breng de rolstoel naar de rand van de hindernis.
4. Gebruik de hoepels om Uw rolstoel gecontroleerd van het trottoir af te rollen.

2.11.2 Oprijden van trottoirs

Trottoirs oprijden kan met begeleider als volgt:

1. Zorg er voor dat de voetsteunen het trottoir niet raken.

2. Laat de begeleider de rolstoel lichtjes achterover kantelen tot er voldoende ruimte onder de voorwielen is om de hindernis te nemen.

3. Leun hierbij een beetje achterover om het zwaartepunt boven de achterwielen te houden.

4. Plaats de voorwielen op het trottoir.

5. Laat de rolstoel op de achterwielen over de hindernis duwen.

Een hoger trottoir kan best achterwaarts genomen worden:

1. Draai de rolstoel met de achterwielen naar het trottoir toe.
2. Leun een beetje achterover en breng het zwaartepunt boven de achterwielen.
3. Laat de begeleider de rolstoel op het trottoir trekken.
4. Neem Uw normale positie in de rolstoel terug aan.

Het oprijden van trottoirs kan door een geoefend gebruiker zelf gedaan worden:

WAARSCHUWING: Kantelgevaar – Indien U Uw rolstoel onvoldoende beheerst, vraag hulp van een begeleider.

1. Rijd tot aan het trottoir.
2. Zorg ervoor dat de voetsteunen het trottoir niet raken.
3. Leun achterover zodat U op de achterwielen balanceert.

1. Rol al balancerend de voorwielen over het trottoir
2. Leun voorover om meer stabiliteit te hebben.
3. Rol de achterwielen over de hindernis.

2.11.3 Nemen van trappen

Het nemen van trappen terwijl U in de rolstoel zit doet U als volgt.

⚠ WAARSCHUWING: Kantelgevaar – Voor het nemen van trappen zijn altijd 2 begeleiders nodig.

1. Verwijder de voetsteunen.
2. Laat één begeleider de rolstoel lichtjes naar achteren kantelen.
3. De andere begeleider neemt het frame aan de voorzijde vast.
4. Blijf rustig zitten, vermijd plotselinge bewegingen en houd Uw armen binnen de rolstoel.
5. Laat de rolstoel op de achterwielen de treden nemen.
6. Monteer de voetsteunen na de hindernis.

2.12 Opvouwen van de rolstoel

⚠️ VOORZICHTIG: Kans op klemmen – Houd vingers niet tussen de onderdelen van de rolstoel.

1. Verwijder de duwstang voor de Eclips+ 30°.
2. Klap de voetplaten omhoog, of verwijder ze (zie § 2.4).
3. Neem de zit aan voor- en achterzijde en trek deze omhoog.
4. Druk op de handgrepen om de rolstoel verder in te klappen.

2.13 Afnemen van de wielen

Om het transport van de rolstoel te vergemakkelijken, kunnen de achterwielen worden afgenomen:

1. Zorg ervoor dat de remmen afstaan.

2. Neem de rolstoel vast aan het frame aan de zijde waar U het wiel wil afnemen.

3. Druk op de knop ① in het midden van de naaf van het wiel.

4. Trek het wiel van het frame weg.

2.14 Duwstang

WAARSCHUWING: Gevaar voor letsel - Zorg ervoor dat de schroefverbindingen met het juiste gereedschap handvast zijn vastgedraaid.

⚠ WAARSCHUWING: Gevaar voor letsel - Als de rolstoel over een duwstang beschikt, dient deze altijd te worden gemonteerd ( → ter verhoging van de stabiliteit).

Standaard wordt model Eclips+ 30° met verstelbare rug geleverd met een duwstang (bij Eclips+ bij zitbreedte 500 mm en 550 mm). Deze verhoogt niet alleen de stabiliteit van de rug, maar kan ook worden gebruikt om de rolstoel voort te duwen. Gebruik hiervoor de gemonteerde handgrepen.

De duwstang is voorzien voor verschillende zitbreedtes. Let er dus op dat er geen spanning is tussen de grepen van het rugframe.

Om de duwstang te monteren gaat U als volgt te werk:

1. Bevestig de duwstang ① door de linkerzijde op het einde van de handgrepen ② met de schroef ③ in de voorziene schroefdraad vast te zetten.

2. Draai nu aan de rechterzijde de schroef ③ lichtjes in de schroefdraad van het frame.

3. Draai de duwstang naar de rechterkant.

4. Hang nu de bevestiging van de duwstang ① over de schroefdraad.

Wanneer dit te moeilijk gaat, kan het zijn dat de duwstang te lang is. Plaats de duwstang aan linkse handgreep met de schroef ③ in het meest rechtse gat.

Om de duwstang te verwijderen:

1. Maak de schroef ③ aan de rechtse handgreep los.
2. Verwijder de haak van de rechtse handgreep.

2.15 Rugverstelling (Eclips+ 30°)

WAARSCHUWING: Kantelgevaar – Wees U er van bewust dat de stabiliteit verlaagd wanneer de rug naar achteren wordt gekanteld.
⚠ WAARSCHUWING: Gevaar voor letsel – Trek de remmen aan, voor u de rug versteld.

Met het model Eclips+ 30° is het mogelijk om de rug naar achteren te kantelen met een maximum hoek van 30°. Zorg ervoor dat de patient in de stoel zit wanneer de begeleider de rug naar achteren laat kantelen en zie dat de rolstoel niet omkantelt.

1. Trek hendel ① aan beide zijden naar de handgreep ② om de rug te verstellen.
2. Trek beide buizen van de rug geleidelijk naar achteren tot een maximum hoek van 30°.
3. De gasdrukveer ④ wordt ingedrukt.

Om de rug terug in de verticale positie te plaatsen, kan U op dezelfde manier te werk gaan.

Wanneer de rolstoel is uitgerust met trommelremmen, worden de grepen ① gebruikt om te remmen en zijn er extra hendels ③ gemonteerd voor het verstellen van de rugleuning.

2.16 Transport in de auto

⚠ WAARSCHUWING: Gevaar voor letsel – Zorg er voor dat de rolstoel voldoende vastgemaakt is om verwonding van de inzittenden tijdens aanrijding of plots remmen te voorkomen.
⚠ WAARSCHUWING: Gevaar voor letsel – Gebruik voor het vastmaken van de rolstoel en de passagiers NOOIT dezelfde gordel.

1. Verwijder voetsteunen en accessoires.

2. Berg deze veilig weg.

3. Indien mogelijk, vouw de rolstoel op en verwijder de wielen.

4. Plaats de rolstoel in de bagageruimte.

5. Indien de rolstoel en de passagiersruimte NIET gescheiden zijn, sjor het frame van de rolstoel goed vast aan het voertuig. U kunt hiervoor gebruik maken van de veiligheidsgordels die in het voertuig voorhanden zijn.

2.17 Gebruik van de rolstoel als zit in een motorvoertuig (Eclips+)

De rolstoel Eclips+ 30° kan niet als een zit in een motorvoertuig worden gebruikt.

WAARSCHUWING: De rolstoel heeft de crashtest volgens ISO 7176-19: 2008 doorstaan en is zodanig ontworpen en getest om alleen te worden gebruikt als een naar voren gerichte zit in een motorvoertuig.

WAARSCHUWING: Gebruik de bekkengordel van de rolstoel niet als riem voor inzittenden, deze is hiervoor niet geschikt.

De rolstoel is getest met een vierpunts rolstoelvastzetsysteem en een driepunts veiligheidssysteem voor inzittenden.

Probeer zoveel mogelijk gebruik te maken van de zetel van het voertuig en de rolstoel te bewaren in de laadruimte.

Procedure om de rolstoel vast te maken aan het voertuig:

1. Controleer of het voertuig is uitgerust met een geschikt rolstoel vastzetsysteem en een veiligheidssysteem voor inzittenden volgens ISO 10542.
2. Controleer dat de onderdelen van het rolstoel vastzetsysteem en het veiligheidssysteem voor inzittenden niet versleten, vervuild, beschadigd of gebroken zijn.

3. Indien uitgerust met een verstelbare zit en/of een kantelbare rug, controleer of de rolstoelgebruiker zo recht mogelijk zit. Als de toestand van de gebruiker dit niet toe laat, moet een risicoanalyse worden uitgevoerd om de veiligheid van de gebruiker tijdens transport te evalueren.

4. Verwijder alle gemonteerde accessoires zoals dienbladen en beademingsapparatuur en zet ze op een veilige plaats.

5. Positioneer de rolstoel naar voren in de rijrichting, centraal tussen de vastzet rails die zijn vastgemaakt in de vloer van het voertuig.
6. Zorg ervoor dat de aangegeven zones rond de rolstoelgebruiker niet in aanraking komt met de stijve onderdelen van het voertuig.

400 650 1550

200 200

Figuur 2
Figuur 1

1. Maak de voorste veiligheidsgordels vast volgens de instructies van het op de aangegeven plaats riem-systeem van de fabrikant. (Figuur 3) Deze plaats is gemarkeerd op de rolstoel door een symbool (Figuur 4)
2. Rol de rolstoel naar achteren tot de voorste gordels strak zijn?
3. Zet de remmen van de rolstoel aan.
4. Maak de achterste veiligheidsgordels vast volgens de instructies van het op de aangegeven plaats riem-systeem van de fabrikant (Figuur 3)
5. Deze plaats is gemarkeerd op de rolstoel door een symbool (Figuur 4)

Procedure om de rolstoelgebruiker vast te maken:

1. Verwijder beide armsteunen.
2. Indien aanwezig, bevestig de rolstoel bekkengordel.
3. Bevestig het veiligheidssysteem voor inzittenden volgens de instructies van het riemsysteem van de fabrikant.
4. Draag de bekkengordel laag over de voorkant van de bekken, zodat de hoek van de bekkengordel binnen de gewenste zone van 30° tot 75° met de horizontale is, analoog zoals hieronder aangegeven.

30° 50°

1. Een steilere (grotere) hoek binnen de gewenste zone is wenselijk.
2. Trek de riem strak aan volgens de instructies van het riem-systeem van de fabrikant en in overeenstemming met het comfort van de gebruiker.
3. Zorg ervoor dat de veiligheidsriem verbonden wordt in een rechte lijn aan het ankerpunt van het voertuig en dat er geen bochten in de riem zichtbaar zijn, bijvoorbeeld op de as van het achterwiel.
4. Installeer de armleuningen indien gewenst. Zorg ervoor dat de gordels niet gedraaid zijn of weggehouden worden van het lichaam door rolstoel onderdelen zoals armsteunen of wielen.

Gordels mogen niet weggehouden worden van het lichaam door rolstoel onderdelen zoals armsteunen of wieler

De bekkengordel moet volledig contact maken met de voorkant van het lichaam vlakbij de kruising van de dij en het bekken.

De in dit hoofdstuk beschreven instructies zijn bestemd voor de vakhandelaar.

De Vermeiren lichtgewicht rolstoelen Eclips+ en Eclips+ 30° zijn voor Uw volledige comfort ontworpen. Deze rolstoel biedt verschillende aanpassingsmogelijkheden die verder in dit document worden behandeld.

Om een servicepunt of vakhandelaar in uw buurt te vinden, neemt u contact op met de dichtsbijzijnde Vermeiren faciliteit. Een lijst van de Vermeiren faciliteiten zijn terug te vinden op de laatste bladzijde.

WAARSCHUWING: Risico bij onveilige beperkingen - Gebruik enkel de beperkingen beschreven in deze handleiding.

⚠ WAARSCHUWING: Variaties van de toelaatbare instellingen kunnen de stabiliteit van Uw rolstoel beïnvloeden (naar achteren of op zij kantelen).

3.1 Gereedschap

Om Uw rolstoel op te bouwen is het volgende gereedschap nodig:

De Vermeiren Eclips+ en Eclips+ 30° wordt als volgt geleverd:

• 1 frame gemonteerd met armsteunen, achter- en voorwielen (zithoogte ingesteld op 500 mm, zithoek op 7°) (voor de Eclips+ 30° bijkomend: verstelsysteem rughoek van 30°)
  • 1 paar voetsteunen
• Gereedschap
• Handleiding
• Accessoires

3.3 Instellen van de zithoogte en zithoek

L WAARSCHUWING: Gevaar voor letsel – Zorg ervoor dat de schroefverbindingen met het juiste gereedschap handvast zijn vastgedraaid.
L WAARSCHUWING: Kantelgevaar – Door het verstellen van de aandrijfwielen wordt de wielbasis veranderd.

De Vermeiren Eclips+ is instelbaar in 4 zithoogtes en verschillende zithoeken door de positie van de wielen te verstellen. De Vermeiren Eclips+ 30° is instelbaar in 3 zithoogtes 470 - 530 mm en verschillende zithoeken door de positie van de wielen te verstellen. Bij elke hoogte hoort een andere instelling van de voor- en achterwielen.

In onderstaande tabel is een overzicht gegeven van de verschillende zithoogtes met een standaard zithoek van 7°.

Zithoogte	Achterwielen		Voorwielen
	∅	Boring	∅	Houder ® /vork	Boring
430 mm	22"	Boring 9 en 11	200 mm	Kort	Boring 2 en 3
470 mm	24"	Boring 8 en 10	140 mm	Standaard	Boring 2 en 3
500 mm(Standaard)	24"	Boring 6 en 8	200 mm	Standaard	Boring 2 en 3
530 mm	24"	Boring 4 en 6	200 mm	Standaard	Boring 1 en 2

Tabel 3: Zithoogtes Eclips+

Om de zithoogte en zithoek te wijzigen gaat U als volgt te werk (Zie figuur op de volgende bladzijde):

* Voorwielen:

1. Draai de bouten Ⓐ van de vorkashouder Ⓑ los.
2. Kies de correcte afmeting van de vorkashouder Ⓑ en vork.
3. Plaats de vorkashouder in de gewenste positie.
4. Draai de bouten Ⓐ goed vast.
5. Verander de diameter van de stuurwielen indien noodzakelijk. (alleen voor zithoogte 470 mm).

* Achterwielen:

1. Verwijder de achterwielen (zie § 2.13).

2. Maak de bevestigingsbouten Ⓐ van de achterwielblok Ⓑ los.

3. Duw de asblok Ⓑ naar boven of beneden tot de gewenste hoogte.

4. Draai de bouten Ⓐ goed vast.

5. Plaats de achterwielen.

6. Stel de remmen af volgens § 3.8.

Voorwiel

A B C

Asblok achterwiel

Zithoogte 430 mm (alleen voor Eclips+)

A C B

Zithoogte 500 mm (standaard)

A C B

Verstellen van de excentrische moeren © van de stuurwielen

WAARSCHUWING: Gevaar voor letsel – Zorg ervoor dat de schroefverbindingen met het juiste gereedschap handvast zijn vastgedraaid.
WAARSCHUWING: Gevaar voor letsel – Let erop dat de excenterbout bij beide voorwieladapters gelijk is ingesteld voor U de rolstoel gebruikt.

Deze afbeelding verduidelijkt het principe. De positie van de boutdraad is aangeduid met een getal.

A B

A Geeft het frame weer zonder zithoek, met de houder ingesteld voor horizontale zit.
B Geeft het frame weer met een lichte zithoek en tegelijkertijd met de houder ingesteld voor een enigszins schuine zit.

3.4 Soepele zit

⚠ WAARSCHUWING: Gevaar voor letsel – Zorg ervoor dat de schroefverbindingen met het juiste gereedschap handvast zijn vastgedraaid.

Het zitframe is verkrijgbaar in drie zitdiepten 420 mm, 440 mm en 460 mm.

De zitbekleding heeft een standaard zitdiepte van 420 mm. Om de opening tussen het rugframe en de zit te sluiten vouw de flap van het rugkussen onder de zit. (Velcro sluiting).

Vervangen van de zitbekleding:

1. Verwijder de bevestigingsbout vooraan het zitframe.
2. Verwijder de inbuisdop ©.
3. Nu kan U de zit Ⓐ naar voor trekken uit de gleuf van de buis Ⓑ.

Om de zit te bevestigen gaat U omgekeerd te werk.

3.5 Anatomische zit

⚠ WAARSCHUWING: Gevaar voor letsel – Controleer dat de zitting stevig zit voor gebruik.
WAARSCHUWING: Gevaar voor letsel – Vermijd dat uw vingers geklemd geraken tijdens het montage proces.

Hebt u gekozen voor een anatomsche zit, dan plaatst u deze op de uitgeklapte buisstructuur zodat de ophanging van de zitting gelijkmatig op het frame vastklikt. In het houten onderstel vindt u uitsparingen waarin de dwarsbalken van het frame geplaatst kunnen worden. Om de rolstoel op te vouwen neemt u de zitting langs boven weg.

3.6 Soepele Rug (Eclips+)

⚠ WAARSCHUWING: Gevaar voor letsel – Zorg ervoor dat de schroefverbindingen met het juiste gereedschap handvast zijn vastgedraaid.

Om de hoogte van de rug aan te passen kunt U het volledige rugframe in hoogte verstellen.

Om de rugbekleding in de hoogte te verstellen maakt U de bevestigingsbouten ① achter het rugframe los. Nu kunt U de bekleding omhoog of omlaag schuiven. In het rugframe bevinden zich om de 20 mm openingen voor het vastmaken van de bevestigingsbouten.

3.7 Anatomische rug

⚠ WAARSCHUWING: Gevaar voor letsel – Controleer dat de zitting stevig zit voor gebruik.
WAARSCHUWING: Gevaar voor letsel – Vermijd dat uw vingers geklemd geraken tijdens het montage proces.

Als U een anatomische rug wilt gebruiken, dan gaat U als volgt te werk:

1. Schroef de flexibele rug los.
2. Schroef de rugbevestigingen losjes vast.
3. Steek de rug van bovenaf in de houders.
4. Draai de schroeven van de rug vast.
5. Draai de veiligheidsschroeven van de rug vast.
6. Armsteunen monteren.

3.8 Afstellen van de remmen

⚠ WAARSCHUWING: Gevaar voor letsel – Laat de remmen afstellen door een erkend vakhandelaar.

Het afstellen van de remmen doet U als volgt:

1. Monteer de wielen zoals beschreven in § 2.2.

2. Zet de remmen los door hendel ① naar achteren te trekken.

1. Maak bouten ② los zodat het remmechanisme kan schuiven over de geleiding ③.

2. Schuif het remmechanisme over geleiding ③ tot de gewenste positie.

3. Maak bouten ② terug vast.

4. Controleer de werking van de remmen.

5. Indien nodig herhaal voorgaande stappen tot de remmen goed afgesteld staan.

3.9 Afstellen van de voetsteunen

3.9.1 Lengte van de voetsteunen

⚠️ VOORZICHTIG: Kans op beschadiging – Zorg er voor dat de voetsteunen niet over de grond slepen. Houd een minimum afstand van 60 mm tot de grond aan.

Stel de lengte van de voetsteunen als volgt in (in drie verschillende posities): (Fig A)

1. Draai schroef ① los.
2. Stel de voetsteun op een comfortabele lengte in.
3. Draai schroef ① goed vast.

3.9.2 Diepte van de voetplaat

Stel de diepte van de voetplaat als volgt in (in drie verschillende posities):

1. Draai de schroeven ① los. (Fig B)

2. Stel de voetplaat op een comfortabele diepte in (Fig A).
   Positie 1: gat 2 en 4
   Positie 2: gat 3 en 5
   Positie 3: gat 4 en 6

3. Draai de schroeven ① goed vast. (Fig B)

A B 1 2 3 4 5 6

3.10 Instellen van de handgrepen

⚠ WAARSCHUWING: Gevaar voor letsel – Zorg ervoor dat de schroefverbindingen met het juiste gereedschap handvast zijn vastgedraaid.
⚠ WAARSCHUWING: Kantelgevaar – Zorg ervoor dat de buizen van de handgrepen aan beide kanten identiek zijn gepositioneerd.

3.10.1 Handgrepen voor de Eclips+

De handgreep Ⓐ is in het rugframe Ⓑ bevestigd.

Op onderstaande manier kan U de hoogte van de handgrepen instellen:

1. Verwijder de armsteunen
2. Verwijder de schroeven ©.
3. Verwijder de schroeven Ⓓ van het blok waar de armsteunen op steunen
4. Zet de handgreep in de gewenste hoogte.

Hoogte handgreep	Buis handgrepen A	Buis frame B
910 mm(Standaard)	Boring 9 en 11	Boring 1 en 2
925 mm	Boring 8 en 10	Boring 1 en 2
940 mm	Boring 7 en 9	Boring 1 en 2
955 mm	Boring 6 en 8	Boring 1 en 2
970 mm	Boring 5 en 7	Boring 1 en 2
985 mm	Boring 4 en 6	Boring 1 en 2
1000 mm	Boring 3 en 5	Boring 1 en 2
1015 mm	Boring 2 en 4	Boring 1 en 2

Tabel 4: Hoogte handgrepen

1. Draai alle bevestigingsschroeven Ⓓ, Ⓓ goed vast.

3.10.2 Handgrepen / Verstelling van de rug voor Eclips+ 30°

1 2 3

Bij het model Eclips+ 30° kunt U de handgrepen ① in de buis van de rug ② in hoogte verstellen.

1. Draai eerst de schroef ③ los.
2. Schuif de handgrepen tot de gewenste hoogte.
3. Draai de schroef ③ weer vast.

3.11 Instellen van de trapdop

WAARSCHUWING: Gevaar voor letsel – Zorg ervoor dat de schroefverbindingen met het juiste gereedschap handvast zijn vastgedraaid.

Aan het onderste rechterrugframe is een trapdop gemonteerd, waarvan de hoogte kan worden aangepast aan de zithoogte van de rolstoel

De trapdop kan in 2 verschillende posities met een verschil van 15 mm geplaatst worden. (Voor de rolstoel met een zithoogte van 500 mm is de trapdop hoogte instelbaar in stable in 150 mm en 165 mm).

1. Verwijder de schroeven Ⓑ.
2. Stel de hoogte van de trapdop in op een comfortabele positie.

Hoogte trapdop	Buis trapdop A	Buis frame C
150 mm(Standaard)	Boring 1 en 3	Boring 1 en 3
165 mm	Boring 1 en 3	Boring 2 en 4

Tabel 5: Trapdop hoogtes voor een rolstoel met een zithoogte van 500 mm

1. Draai de schroeven ① goed vast. (Fig C)

Als er een anti-tipping is gemonteerd, dient deze als vervanging voor de trapdop en kan deze voor hetzelfde doeleinde gebruikt worden.

3.12 Instellen van de stabiliteit en manouvreerbaarheid

⚠ WAARSCHUWING: Gevaar voor letsel – Zorg ervoor dat de schroefverbindingen met het juiste gereedschap handvast zijn vastgedraaid.
⚠ WAARSCHUWING: Gevaar voor letsel - Zorg ervoor dat het wielblok ① van de achterwielen aan beide kanten identiek zijn gepositioneerd.
⚠ WAARSCHUWING: Kantelgevaar – Let erop dat U de stabiliteit van de rolstoel veranderd.

Aan het onderste rugframe ② zijn de aandrijfwielen in een asadapter ① bevestigd.

1. Maak de bevestigingsbouten ③ los.
2. Draai de asadapter ① naar achter, zodat de asbevestiging achter het rugframe zit.
3. Draai de schroeven ③ goed vast.
4. Verstel de remmen.

Voor de Eclips+ 30° is er standaard een anti-tipping apparaat op de rolstoel gemonteerd wanneer de asadapter naar voor is gepositioneerd.

4 Onderhoud

De verwachte levensduur van de rolstoel wordt beïnvloed door het gebruik, opslag, regelmatig onderhoud en schoonmaak.

4.1 Periodiek Onderhoud

Om Uw Vermeiren rolstoel in goede conditie te houden dient U regelmatig het volgende onderhoud te plegen:

- Voor iedere rit

• Controleer de staat van de banden en maak schoon of vervang indien nodig.
• Controleer dat alle schroefverbindingen goed vastzitten.
• Controleer de staat van de remmen en stel ze opnieuw af indien nodig.
• Controleer de staat van de rolstoel (netheid, scheuren, schade aan dragende onderdelen, ...) en maak schoon of vervang indien nodig.

- Om de 8 weken: nakijken en eventueel smeren of afstellen van

• Armsteunen
  ■ Voetsteunen
  ■ Remhendel
  ■ Wielassen
• Systeem om rug te verstellen (voor Eclips+ 30°)

- Elke 6 maanden of voor elke nieuwe gebruiker

• Algemeen nazicht
  ■ Desinfectie
  ■ Voorwielen, eventueel lagers reinigen

Voor Uw gemak is achteraan deze handleiding een onderhoudsplan voorzien.

Reparaties en het monteren van wisselstukken voor Uw rolstoel mogen enkel door de vakhandelaar uitgevoerd worden.

Enkel door Vermeiren toegelaten wisselstukken mogen gemonteerd worden.

4.2 Verpakking en opslag

Om de rolstoel te verpakken of te bewaren dienen volgende instructies gevolgd te worden:

• Alleen in droge ruimte opslagen (tussen +5°C en +41°C).
• De relatieve luchtvochtigheid van 30% tot 70%.
• Beschermen door voldoende afdekking of verpakking tegen roest en binnendringen van vreemde voorwerpen (bijv. zout water, zeelucht, zand, stof).
• Alle gedemonteerde onderdelen duidelijk opslaan (eventueel labelen), opdat bij het monteren achteraf geen verwarring met andere producten mogelijk is.
• Alle componenten moeten onbelast worden opgeslagen (geen te zware voorwerpen op de rolstoelonderdelen leggen, nergens tussen klemmen, ...).

4.3 Verzorging

4.3.1 Zit- en rugkussen

Bij het reinigen van het zit- en rugkussen let op onderstaande punten:

• Reinig het zit- en rugkussen met een doek die met warm water is bevochtigd. Let op dat de zit- en rugkussen niet te vochtig wordt gemaakt.
• Bij hardnekkige vlekken kunt u de bekleding afwassen met een gangbaar fijnwasmiddel.
• Vlekken kunt u verwijderen met een sponsje of een zachte borstel.
• Gebruik geen aggresieve reinigingsmiddelen, zoals oplosmiddelen of harde borstels.
• Reinigen met stoom- en/of hogedrukreinigers is niet toegestaan.

4.3.2 Kunststof onderdelen

Behandel kunststof onderdelen van de rolstoel met een gangbaar reinigingsmiddel voor kunststof. Gebruik alleen een zachte borstel of zachte spons.

Voorbeelden van kunststof onderdelen zijn armleggers, voetsteunen, handvaten, banden, enz..

4.3.3 Coatings

Door de hoogwaardige oppervlaktebehandeling is een optimale corrosiebescherming gegarandeerd. Wanneer de coating door krassen e.d. is beschadigd, laat u deze door uw vakhandelaar repareren.

Voor het schoonmaken gebruikt u alleen warm water en algemeen verkrijgbare huishoudelijke reinigingsmiddelen, evenals zachte borstels en doeken. Let op dat er geen vochtigheid in de buizen komt.

Voor de verzinkte onderdelen volstaat meestal schoonwrijven met een droge doek. Moeilijk te verwijderen vuil kunt u best verwijderen met een speciaal reinigingsmiddel voor zink.

4.4 Inspectie

In principe adviseren wij een jaarlijkse inspectie en in ieder geval voor ieder nieuw gebruik. Deze inspectie mag uitsluitend door bevoegde personen worden uitgevoerd. De volgende controles dienen minstens te worden uitgevoerd en gedocumenteerd.

• Controleren van het frame en het kruiswerk op plastische vervorming, scheurtjes en slechte werking.
• Visuele controle op lakschade (corrosiegevaar)
• Functiecontrole van de wielen (vrijloop, rechtlijnigheid, asspeling, banden, profiel, toestand van de velgen, bandenspanning bij luchtbanden, steekassen enz.)
• Controle of de schroefverbindingen goed vastzitten
• Toestand van de smering bij metalen bewegende delen
• Toestand en grip van geleiders en assen bij de stuurwielen
• Visuele controle van alle kunststof onderdelen op scheuren en breekbare punten
• Werking van de armsteunen en voetsteunen (vergrendeling, belasting, vervorming, slijtage door belasting).
• Werking van andere afneembare delen (bv. anti-tipping, veiligheidsriem, vaste rugleuning/zit, enz.)
• Werking van de gasdrukveer (gelijkloop, vervorming, smering) (alleen voor Eclips+30°)
• Volledige levering, gebruiksaanwijzing aanwezig?

Laat het onderhoud alleen in het onderhoudsplan opnemen wanneer minstens de hiervoor vermelde profielen zijn gecontroleerd.

4.5 Desinfecteren

WAARSCHUWING: Gevaarlijke produkten - Het gebruik van desinfecteermiddelen is voorbehouden aan bevoegd vakpersoneel.

⚠ WAARSCHUWING: Gevaarlijke produkten, kans op huidirretaties - Draag gepaste beschermkledij. Het desinfecteermiddel kan bij contact met de huid irritaties veroorzaken. Volg ook de aanwijzingen op de betreffende oplossingen.

Alle delen van de rolstoel kunnen worden behandeld met een schuurdesinfectie.

Alle maatregelen ter desinfectie van revalidatiemiddelen, hun componenten of andere accessoires worden bijgehouden in een desinfectiejournaal. Dit journaal bevat minstens de volgende gegevens en wordt bij de betreffende productdocumentatie bewaard:

Datum van desinfectie

Reden

Specificatie

Middel en concentratie

Handtekening

Tabel 6: Voorbeeld desinfectiejournaal

Afkortingen voor de gegevens in kolom 2 (reden):

V = Vermoeden van infectie

IF = Infectie

W = Nieuw gebruik

I = Inspectie

Voor een blanco invulblad van een desinfectiejournaal zie § 9.

De geadviseerde desinfecteermiddelen voor de schuurdesinfectie (conform RKI-lijst) staan in onderstaande tabel. De actuele stand van de in de RKI-lijst opgenomen desinfecteermiddelen kan worden opgevraagd bij het Robert-Koch-Institut (RKI) (internetpagina: www.rki.de).

Werkzame stof	Productnaam	Was-desinfectie		Opper-vlakte-desinfectie(schuur-/wisdes-infectie)		Desinfectie van afscheldingen1 deel braaksel of stoelgang + 2 delengebr.-verd. of 1 deel urine + 1 deel gebr.-verd.						Werklings-bereik	Fabrikant of leverancier
						Braaksel		Stoelgang		Urine
		Gebruiksverdunning	Inwerktijd	Gebruiksverdunning	Inwerktijd	Gebruiksverdunning	Inwerktijd	Gebruiksverdunning	Inwerktijd	Gebruiksverdunning	Inwerktijd
		%	uur	%	uur	%	uur	%	uur	%	uur
Fenol of fenolderivaat	Amocid	1	12	5	6	5	4	5	6	5	2	A	Lysoform
	Gevisol	0,5	12	5	4	5	4	5	6	5	2	A	Schülke & Mayr
	Helipur			6	4	6	4	6	6	6	2	A	B. Braun
	m-Kresolzeep-oplossing (DAB 6)	1	12	5	4							A
	Phenol	1	12	3	2							A
Chloor, organ. of anorgan. substanties met actieve chloor	Chloramin-T DAB 9	1,5	12	2,5	2	5	4					A^1B
	Clorina	1,5	12	2,5	2	5	4					A^1B	Lysoform
	Trichlorol	2	12	3	2	6	4					A^1B	Lysoform
Per-verbindingen	Apesin AP100 ^2			4	4							AB	Tana PROFESSIONAL
	Dismozon pur ^2			4	1							AB	Bode Chemie
	Perform ^2			3	4							AB	Schülke & Mayr
	Wofesteril ^2			2	4							AB	Kesla Pharma

Werkzame stof	Productnaam	Was-desinfectie		Opper-vlakte-desinfectie(schuur-/wisdes-infectie)		Desinfectie van afscheidingen1 deel braaksel of stoelgang + 2 delengebr.-verd. of 1 deel urine + 1 deel gebr.-verd.						Werkings-bereik	Fabrikant of leverancier
						Braaksel		Stoelgang		Urine
		Gebruiksverdunning	Inwerktijd	Gebruiksverdunning	Inwerktijd	Gebruiksverdunning	Inwerktijd	Gebruiksverdunning	Inwerktijd	Gebruiksverdunning	Inwerktijd
		%	uur	%	uur	%	uur	%	uur	%	uur
Formaldehyde en/of andere aldehyden of derivaten	Aldasan 2000			4	4							AB	Lysoform
	Antifect FD 10			3	4							AB	Schülke & Mayr
	Antiseptica oppervlakte desinfectie 7			3	6							AB	Antiseptica
	Apesin AP30			5	4							A	Tana PROFESSIONAL
	Bacillocid special			6	4							AB	Bode Chemie
	Buraton 10F			3	4							AB	Schülke & Mayr
	Desomed A2000			3	6							AB	Desomed
	Ontsmettings-reiniger Ziekenhuis			8	6							AB	Dreiturm
	Desomed Perfekt			7	4							AB*	Desomed
	Formaldehyde-oplossing (DAB 10), (formaline)	1,5	12	3	4							AB
	Incidin Perfekt	1	12	3	4							AB	Ecolab
	Incidin Plus			8	6							A	Ecolab
	Kohrsolin	2	12	3	4							AB	Bode Chemie
	Lysoform	4	12	5	6							AB	Lysoform
	Lysoformin 2000	3	12	5	6							AB	Lysoform
	Melsept	2	12	4	6							AB	B. Braun
	Melsitt	4	12	10	4							AB	B. Braun
	Minutil	2	12	6	4							AB	Ecolab
	Multidor			3	6							AB	Ecolab
	Nüscosept			5	4							AB	Dr. Nüsken Chemie
	Optisept			7	4							AB*	Dr. Schumacher
	Pursept-FD			7	4							AB*	Merz
	Ultrasol F	3	12	5	4							AB	Fresenius Kabi
Amfotere oppervlakteactieve stoffen(amfotensiden)	Tensodur 103	2	12									A	MFH Marienfelde
Loog	Kalkmelk3							20	6			A3B
1 Onvoldoende werkzaam tegen mycobacteriën, in het bijzonder in aanwezigheid van bloed bij de oppervlaktedesinfectie.2 Niet geschikt voor het desinfecteren van merkbare met bloed besmette vlakken of van poreuze oppervlakken (bijv. onbehandeld hout).3 Onbruikbaar bij tuberculose; bereiding van de kalkmelk: 1 deel opgeloste kalk (calciumhydroxide) + 3 delen water.* Effectiviteit tegen virussen gecontroleerd volgens de proefmethode van het RKI [Bundesgesundheitsblatt 38 (1995) 242].A: Geschikt voor het vernietigen van vegetatieve bacteriële kiemen, inclusief mycobacteriën en van schimmels, inclusief schimmelsporen.B: Geschikt voor het inactiveren van virussen.

Tabel 7: Desinfecteermiddelen

Voor meer informatie over desinfecteren kunt u contact opnemen met de vakhandelaar. Hij helpt u graag verder.

5 Garantie

Uittreksel uit de algemene verkoopsvoorwaarden:

(…)

1. De verjaringstermijn voor garantie aanspraken bedraagt 24 maanden. Op grond van onze hoge kwaliteitseisen kunnen wij boven deze basisgarantie de verjaringstermijn voor aanspraken wegens defecten verhogen voor (...)

-frame en constructie van rolstoelen

4 jaar

Wij zijn niet aansprakelijk voor schade die ontstaat door constructieve wijzigingen aan onze producten, gebrekkig onderhoud, gebrekkige of onoordeelkundige behandeling of bewaring of gebruik van niet-originele wisselstukken. De garantie op slijtagedelen of onderdelen die onderhevig zijn aan een natuurlijk slijtage, is eveneens uitgesloten.

(…)

6 Afvalverwerking

Als U de rolstoel wilt wegdoen, stelt U zich in verbinding met de plaatselijke verantwoordelijken of bezorgt U het product terug bij de vakhandel. Deze kan, na hygiënische reiniging, de rolstoel aan de fabrikant terugsturen. De fabrikant kan voor vakkundige verwerking en hergebruik (gescheiden naar grondstof) zorg dragen.

Verpakkingsmateriaal kan bij de betreffende verwerkingsplaatsen en hergebruikinstellingen of bij Uw vakhandelaar afgegeven worden.

7 Verklaring van overeenstemming

De fabrikant of zijn gevolmachtigde vertegenwoordiger :

N.V. VERMEIREN N.V

Adres :

Vermirenplein 1/15

2920 Kalmthout

Belgie

verklaart geheel onder zijn eigen verantwoordelijkheid, dat de CE gemarkeerde medische hulpmiddelen :

Productgroep : Manuele rolstoelen

Merk : Vermeiren

Type : Eclips+, Eclips+ 30°, Eclips+ T30, Eclips+ T30 30°

zijn geklassificeerd als klasse I, volgens bijlage IX MDD 93/42/EEG, regel 1,

en vervaardigd zijn in volledige overeenstemming met de onderstaande Europese richtlijnen - inclusief de laatste wijzigingen - en met de nationale wet, die deze richtlijnen organiseert :

Medische hulpmiddelen richtlijn MDD 93/42/EEG

en in overeenstemming zijn met de relevante Europese geharmoniseerde normen :

EN 12182: 1999, EN 12183: 2009

8 Onderhoudsplan

Datum	Onderhoud	Opmerkingen	Paraaf
1/1/2011	Smering & algemeen nazicht	geen

9 Desinfectiejournaal

Datum van desinfectie	Reden	Specificatie	Middel en concentratie	Handtekening
Afkortingen voor de gegevens in kolom 2 (reden):V = Vermoeden van infectie IF = Infectie W = Nieuw gebruik I = Inspectie

10 Clusteromschrijvingen

De Eclips+, Eclips+ 30° met 22 of 24 inch achterwielen voldoen voor:

Transport duw/ hoepelenTH

Hoepelrolstoel bedoeld voor gebruik in en om huis en op straat. De rolstoel is uitgevoerd met duwhandvatten en kiepvoorziening voor het duwen. De voetsteunen zijn instelbaar. De voetplaat of -platen kunnen door de gebruiker worden weg geklapt voor een transfer.De rolstoel is opvouwbaar, zodat deze in de kofferbak van een auto of in een stationwagen kan worden meegenomen.

Inhalt

Vorwort 2

De rolstoel is gecontroleerd:

Vermeiren Nederland B.V.

Domstraat 50

NL-3864 PR Nijkerkerveen

Tel: [phone]

Fax: [phone]

website: www.vermeiren.com

e-mail: [e-mail]

Czech Republic

Vermeiren ČR S.R.O.
