GEBRUIKSAANWIJZING KKN3664 Edy

Beschrijving apparatus 5

Elektrische aansluiting 7

Installatie en adviezen 7

Thermostat 9

Gebruik van de koelkast 9

Ontdooien koelkastdeel 10

Dooiwaterafvoer 11

Invriezen van vers voedsel 12

Ontdooien vriesvak 12

Lamp verwisselen binnenverlichting 13

Adviezen 14

Storingen en möglichke oorzaken 15

Service 17

Garantiebewijs

Geachte gebruiker,

Onze gelukwens met uw keuze van deze koel/vrieskast. BedenkECHTER,dat een apparaat u alleen goede diensten kan leveren mits goed geinstalleerd en bediend.

Wij raden u aan, voor het in gebruik nemen van uw nieuwe apparaat, zorgvuldig alle aanwijzingen, adviezen en voorschriften in dit boekje te lezen en op te volgen.

Belangrijk

Nadat de koel/vrieskast is uitgepakt en geinstalleerd, moet
u nog 24 uer wachten, voor het apparaat in werkig te stellen.

Dit om ernstige schade aan het koelsysteme te voorkomen. De stekker nog Niet in het stopcontact steken! Pas na deze dag stilstand Aunt u het apparaat in gebruik nemen. De leverancier aanvaardt geen aansprakelijkheid voor schade aan Personen of zaken bij het Niet in alot nemen van de voorschriften.

Attentie

Maak een afgedankt apparaat onbruikbaar door het netsnoor af te knippen en de sluiting van de deur(en) onklaar te makeen. Voorkom zo, dat kinderen in een oud apparaat kruipen en waar bij hun leven op het spel zetten.

Het is Niet toegestaan een oud apparaat bij het huis- of grofvuil te zetten. Lever een oud apparaat in bij het gemeentelijk grofvuildepot ofaat het ophalen. Informatie over inzamelplaatsen en afhaaltijden is verkrijgbaar bij uwplaatselijke reinigingsdienst.

Alle kunststof onderdelen zijn voorzien van internaal gehanteerde codes. Door deze codering en gesorteerd, schoon afval is een goede recycling möglichk.

Technische gegevens

Hoopte 159 cm

Breedte 60 cm

Diepte 60 cm

Netto inhoud koelruimte 240 liter

Netto inhoud vriesruimte 30 liter

Invriescapaciteit maximaal 2,5 kg. in 24 ur

Aantal sterren diepvries

****

Compressor 1

Energieverbruik per staat zie energielabel

Wisselspanning 230V / 50Hz

Binnenverlichting 15W/E14/230V

Aansluitwaarde 70W

Tenminste zekeren met 10 Amp.

Het koelkastgedeelte is voorzien van een automatische ontdooijng ter voorkoming van ongewenste ijsvorming.

• Ditt apparaat voldoet aan de EEG/87/308 richtlijn en CE-standardaard en dient door middel van een randaarde contactstop op een randaarde wandcontactdoos te worden aangesloten.
• Dit apparatus is geschikt voor toepassing in ruimtes waar de
  omgevingstemperatuur minimaal zusammen 0^ (vorstvrijn) en 32^ is. -Dit aparaat is uiftsliutend bestedtem voor huishoedelijk gebruik.

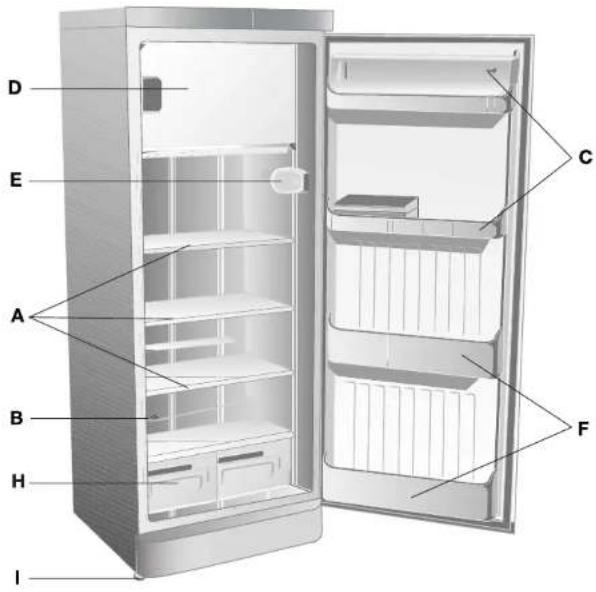

A. Verstelbare glasplaten
B. Dooiwaterafvoer m/ontstopper
C. Deurvakken
D. Diepvriesvak

E. Thermostat en binnenverlichting
F. Flesvakken
H. Groente - en fruitlade m/typeplaatje
I. Stelpoten

fig.1

Bescherming tijdens het transport

fig.A

fig.B

Uw apparaat is möglichk voorzien van een aantal beschemmiddelen die beschadenen要去en voorkomen. Deze beschemming moet voor het eerste gebruik uit/van het apparaat worden verwijderd.

1. Verwijder de deurbeschermsstrips (fig. A) Haal de kleurige kunststofstrips, voor zover aanwezig, van de deurrand (en).
2. Verwijder de glasplaat vastzetters (fig. B)uit de binnenkant van het apparatusat. Met een hand de glasplaat vasthouden, met de andere hand de glasplaatvastzetter vastpakken en deze waar boven verdraaien tot hij vrij is van de glasplaat (fig.B). Zorg dat de glasplaat daarna goed op de nokjes rust! De vastzetters tussen glasplaat en kastwand uithalen. Bewaar ze voor toekomstig hergebruik (verhuizing).

Elektrische aansluiting

Voor aansluiting van het apparaat dient gecontroleerd te worden of de spanning overeenkomt met de wisselspanning op het typeplaatie (zie groentelade fig. 1:H).
- De aansluiting dient te geschieden volgens de geldende voorschriften van het plaatselijke elektriciteitsbedrijf.
- Reparatie en plaatsing van elektrische apparaten mag alleen worden uitgevoerd door erkende vakmensen. Als dit Niet het geval is, loopt de gebruiker große risico's.
- Naplaatsing nog 24 uwachten voor het apparaat in werkig te stellen, dit om de ernstige schade aan het koel-systeme te voorkomen.
- Bij beschadiging van het koelsystem, direct de Service Dienst waarschuwen en open vuur of möglichk andere brandhaarden absolut vermijden!
- Het apparaatClient met een randaarde stekker op een randaarde wandcontactdoos aingesloten te worden.
Bij schoonmaakwerkzaamheden aan het apparaat.altijd eerst de stekker uit het stopcontact halen.
Wij raden het gebruik van verlengsnoeren sterk af!

Installatie en adviezen

• Stel het apparaat waterpas met de aan de voorkant aanwezigsteelpoten (fig. 1:l). Dit is belangrijk, waar anders de deuren na enigeijd Niet goedeer sluiten. Aan dechterzijde bevinden zich twee wielen zodate verplaatsen eenvoudig is.
• Het vertrek waarin het apparaat worden geplaatst, dient goed geventileerd te konnen worden.

• Plaats het apparaat Niet te zich in de buurt van andere warmtebronnen, zoals ovens, fornuizen, radiatoren enz.

• Dit apparaat is geschikt voor toepassing in ruimtes waar de omgevingstempoatuur minimaalussen 0^ (vorstvrij) en 32^ is.

• Plaats het apparaat ook Niet in een te koele ruimte, dit medeuit energiebesparings overwegingen.
• De binnenkant van de kast(Int) u reinigen met lauwwarm water waaraan wat azijn is toegevoegd. Doe dit om de typische 'nieuwe'geur weg te nemen.
• Zorg datijdens het reinigen van de binnenkant, geen water in de afvoergoot (fig. 1:B) terecht komt.
• Ontdoe vanijd totijd de condensor (het zwarte vlechtwerk aan dechterzijde) van stof met behulp van een borstel of stofzuiger. Een verruilde condensor doet het engergieverbruik toenemen.
• De ruimteussen glasplaat en achechterwand is ten behoeve van de luchtcirculatie in de kast
• Zorg dat de koelkast, aan de achterkant bij de condensor (fig. 14), voldoende kan ventileren enplaats waarvoorde los bijgeleverde afstandhoulders (fig. 14D).

fig.14

fig. 6

K. Thermostaatknop

M. Controle lampje koeldeel

A. Controle lampje (orange) invriezen

Gebruik van de koelkast

Dethermostaatzorgtvoordejuiste temperatuurhet apparaat.Doorderegelknop(fig.6:K)meteen passend muntstukteverdraaien,bijv.van positie0(deuitstand) naarposit3,krijgenweeeneandere temperatuur.

• stand 0 = de compressor is uit (koelen en vriezen uit)
• stand 1 = de laagste stand ("warmste" temperatuur)
• stand 5 = de hoogste stand (koudste" temperatuur)
  -standinvriezen = de standvoorbij5
  De instelling van dethermostat is o.a. afhankelijk van:
• de omgevingstemperatuur en opstelplaats.
• hoe vaak de deuren worden geopend.
• de hoeveelheid bewaarde producten.
  Onder normale omstandigheden bevelen wij aan de

thermostat in te stellen op een stand tussen 3 en 4 .

Let op: onder bepaalde omstandigheden kan het nodig zichen een hogere of lagere stand te kiezen. Na instelling van de thermostat de deuren sluiten, de stekker in het stopcontact steken en het apparaat de eerste keer (leeg) eerst op temperatuur latent komen. Het diepvriesgedeelte za de eerste keer (leeg) na ca. 3 - 4uur de juistebewaartemperatuur bereiken.

Dit apparatus is geschikt voor toepassing in ruimtes waar de omgevingstempoatuur minimaalussen 0^ (vorstvrij) en 32^ is.

Waarschuwing!

Als het apparaat,ijdens normal gebruik, binnen korte tijd UIT en weeer AAN worden gezet, kan de compressor (in dit geval het apparaat) pas na een onderbreking van ongeveeer 30 minuten opnieuw worden aangezet.

Ontdooien van het koelkastgedeelte

Het ontdooien van het koelkastgedeelte geschiedt automatisch tijdens het koelen. Het dooiwater worden opgevangen, via de afvoergoot (fig. 1:B), in een bakje dat op de compressor staat. Het dooiwater verdamptaar door de warmte van de compressor. In geval van hardnekkige ijsvorming kunt u tijdelijk de thermostat op 0 zetten.

Let op: deutsche handeling veroorzaakt tevens het ontdooien van het diepvriesgedeelte!

Dooiwaterafvoer

Controller regelmatig of de afvoergoot (fig. 1:B) van de automatische (koel)ontdooiing Niet verstopt is. Gebruik de ontstopper om het afloopgat vrij te make (fig.7).

fig. 7

Thermostat

fig.6

Invriezen van vers voedsel

De 4- sterren **** beteken dat in dit apparaat vers voedsel ingevroen kan worden en reeds diepgevroren producten enigeijd bewaard konnen blijven. Raadpleeg hiervoor de aanwijzingen op de verpakking in verband met de maximale bewaarduur. Zie ook de diepvrieskalender met de bewaarduur (in maanden) van de diverse productgroepen. Voor het invriezen van verse producten -max.2,5 kg per 24 uur - ca.3 uur vóor het eigenglijke invriezen de invriesfunctie (fig.6:K) aanzetten. Draai waaroor dethermostatatknop K met een passend muntstuk op de invriesstand (Super),dat is een stand voor bij de 5. Het invriezen blij normaal gedurende eenperiode van 28 uur in werking, maar kan tussentijds worden onderbroken ofuit gezet.Draai waaroor de thermostat Kaar links, tot het oranje lampje A (fig.6:A)uit gaat.

Bij normala gebruik, na 28 uur de thermostatknop K, ter voorkoming van onnodig stroomverbruik, terugzetten op de gebruikelijke instelling (tussen 1 - 5). De maximale invriescapaciteit van 2,5 kg per 24 uur nicht overschrijden!

Let op, alleén gedurende het invriezen (28 uur) slaat de compressor elk uur 30 minutes AAN en na 30 minutes weeer UI.

Ontdooien van het diepvriesvak

Het vriesvak D hoeft u slechts eenaarkee peraar handmatig te ontdooien. Ga hierbij alsvolgt te werk:

• Haal de stekker uit het stopcontact.
• Neem de opgeslagen producten uit het diepvriesvak. Wikkel ze bijv. in enkele lagen krantenpapier en bewaar ze gedurende het ontdooien op een koele plaats of in

een andere koelkast/vriezer.

• Om het ontdooien te versnellen kut u een kom warm water in het vriesvak (deurte sluiten)plaatsen.
• Maak het ontdoode vriesvak goed droog met een spons.
• Steek de stekker weer in het stopcontact
• Laat het vriesvak leeg op temperatuur komen en zet de
  thermostat (fig. 6:K) ca. een uur op de hoogste stand.
• Plaats pas daarna de diepgevrøren producten terug in het vriesvak en zet dethermostat terug op gebruikelijke bewaarstand.

Lamp verwisselen

De binnenverlichting (fig. 8A en 8B) in het koelgedeelte za bij een geopende deur branden. Als dit Niet het geval is, kijk dan of het lampje (E14/15W/230V) Niet los in de houder zit. Moet een lampje verrangen worden (eerst de stekker uit het stopcontact halen!) neem dan het beschemrooster van de houder en verrang de lamp. Zet daarna het beschemrooster waar terug op de houder.

fig.8A

fig. 8B

Adviezen

• Het is raadzaam om in te vriezen producten in porties (max. 1 kg.) te verdelen, het invriezen gaat dan sneller.
• Verpak de producten in geschikt materialia bijv. alu-folie en voorzie ze van een etiket en de invriesdatum.
• Nog warm voedsel en dranken erst voloende lately afkoelen alvorens ze in de kast teplaatsen.
• IJsblokjes Niet direct uit de vriesvak nuttigen! Door de extreem lage temperatuur können ze verbrandings-verschijnselen verroorzaken!
• In geval van een (stroom)storing: Als de storing Niet langer dan 8uur duurt, zich de ingevroren producten nog Niet ontdooit, mits de deur van het vriesvakijdens de storing maar ongeopend blijft! Of de bevroren inhoud in kranten of dekens wikkelen en de producten direct overplaatsen. Uw slager zal u in een noodgeval ook best van dienst wollen়.
• Ontdooide producten onmiddelijk consumeren en in geen geval opnieuw invriezen.
• Als een deur moeilijk open gaat, wacht dan even. Het is möglichk dat door herhaaldelijk openen er een onderdruk in de kast is ontstaan.
• Als het apparaat langereijd buiten gebruik is, is het aan te bevelen de stekker uit het stopcontact te halen, de kast uit te ruimen, te ontdooien en schoon te make. De deuren deels open latent staan om schimmelvorming en onaangename geuren te voorkomen.

Energiebesparende tips:

• pak de kast nicht te vol;
• voedsel inkommen of schalen afdekken om vocht in de kast te beperken;
• flessen en pakjes droog in de kast zetten;
• deur direct sluiten, vooral bij warm en vochtig wee.

Storingen en möglichke oorzaken

Reparaties aan apparaten mogen alleen worden uitgevoerd door once eigene monteurs, reparaties door derden of uzelf konnen leiden tot het opheffen van de lopende garantietermijn. Een,aantal maybele storingsoorzaken kunt u城县 zonder probleem zich verhelpen. Als er een dergelijkke storing opttreedt, ga dan eerst even de volgende punten na voor u de Service Dienst belt:

Normale geluiden als een apparaat in werkinq is

Borrelen: het geluid van doorstromende koelvloeistof. Zoemen: als de compressor werkt kan dit geluid hoorbaar zijn. Klikken: als de compressor in- of uitgeschakeld, is een klik hoorbaar.

Ongewone geluiden:

• het apparaat is nicht juist opgesteld:
• het apparaat staat Niet waterpas;
• een onderdeel van dechterwand (condensor kan nicht vrij trillen en raakt bijv. een muur of wand.

Deverlichtingwerktniet:

• de Lichtschakelaar zit klem;
• het lampje zit los in de houder;
• het lampje is defect (max.E14/15W/230V)

Te hoge temperatuur:

• de deur is te vaak geopend;
• dethermostat is te laag ingesteld.

Vriescapaciteit worden minder:

• de deur is te vaak geopend;
• te große hoeveelheden producten opgeslagen;
• te veel ijs/rijp in de vrieskast;
• de omgevingstemperatuur is te hoog.

Het apparaat koelt en vriest Niet:

• de stekker zich nicht of zich goed in het stopcontact;
• dethermostat staat (nog) op de 0-stand;
• een zekering in de meterkast is defect of zit los.

Is geen van de genoemde zaken deoorzaak van de storing,neem dan contact op met once technische Dienst die op het onderstaande adres gevestigd is.

Nederland

FRENKO BV
Postbus 50043
1305 AA ALMERE
Tel. [phone]
Fax [phone]

www.edy.nl

België

FRENKO NV
Hundelgemsesteenweg 105
9820 Merelbeke
Tel.[phone]
Fax [phone]

www.edy.be

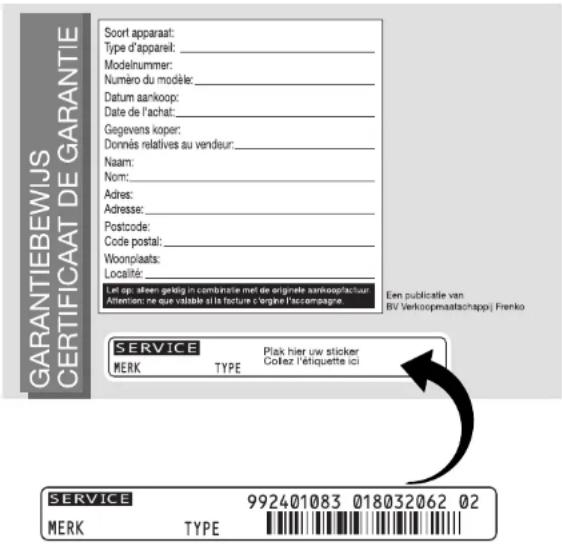

Wat wilten wij van u weten als u een Service aanvraag doorgeeft?

De geveens die op de SERVICE-sticker staan. Let op, vaak is deze sticker reeds aangebracht op dechyzerzijde van het (nog in te vullen) Garantiebewijs.
