Producttype	Afzuigkap
Merk	Corbero
Model	CCC 61 W
Gebruiksversie	Afzuigend (externe afvoer) of filterend (interne recirculatie)
Elektrische voeding	220-240 V, 50 Hz (volgens typeplaatje)
Verlichting	Halogeenlampen max. 20 W (G4) of ovale gloeilamp max. 40 W (E14)
Vetfilter	Metaal (afwasbaar in vaatwasser op lage temperatuur); andere types afhankelijk van model (papier, spons)
Actief koolstoffilter	Optioneel voor recirculatieversie; vervanging maximaal elke 4 maanden
Minimale veiligheidsafstand (elektrisch koken)	60 cm tussen kookoppervlak en laagste punt van de afzuigkap
Minimale veiligheidsafstand (gas/gemengd koken)	75 cm (of meer indien gespecificeerd door de fabrikant van het fornuis)
Montagetype	Aan de muur of onder kast
Hoofdfuncties	Meerdere afzuigsnelheden, verlichting van kookoppervlak
Onderhoud en reiniging	Minstens één keer per maand binnen- en buitenkant reinigen met neutraal vloeibaar reinigingsmiddel; geen alcohol gebruiken
Frequentie vervangen/reinigen vetfilters	Eén keer per maand (wassen voor metaal); papier/spons vervangen afhankelijk van verkleuring
Veiligheid	Uitschakelen voor onderhoud; niet gebruiken zonder rooster; niet flamberen onder afzuigkap; toezicht nodig bij frituren
Recycling	Conform AEEA-richtlijn (2002/96/EG); niet bij het huishoudelijk afval gooien

Veelgestelde vragen - CCC 61 W CORBERO

Hoe installeer ik de afzuigkap?

De afzuigkap wordt aan de muur of onder een kast bevestigd. Gebruik de bijgeleverde boormal om gaten te boren. Voor muurbevestiging: plaats pluggen en schroeven, hang de kap op. Voor onderkastbevestiging: gebruik de 4 schroeven aan de binnenkant van de kast. Houd de minimale veiligheidsafstanden aan: 60 cm voor elektrisch fornuis, 75 cm voor gas/gemengd.

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

De minimale afstand tussen het kookoppervlak en het laagste punt van de afzuigkap is 60 cm voor elektrische fornuizen en 75 cm voor gas- of gemengde fornuizen. Als uw gasfornuis een grotere afstand voorschrijft, volg dan die.

Hoe moet ik de vetfilters reinigen?

Metalen vetfilters worden een keer per maand gereinigd met heet water en een niet-agressief reinigingsmiddel, met de hand of in de vaatwasser op lage temperatuur en kort programma. Papieren of sponsfilters worden vervangen op basis van verkleuring (meestal een keer per maand). Gebruik geen alcohol of schurende middelen.

Wanneer en hoe vervang ik het actief koolstoffilter?

Het actief koolstoffilter (alleen voor recirculatieversie) moet maximaal elke 4 maanden worden vervangen. Het kan niet worden gereinigd of geregenereerd. Afhankelijk van het model: klik of schroef het deksel los, verwijder oude filter en plaats nieuwe. Raadpleeg de handleiding voor specifiek montagetype (rechthoekig of rond).

Hoe vervang ik de halogeenlampen?

Koppel de afzuigkap los. Zorg dat lampen koud zijn. Verwijder de beschermkap met een kleine platte schroevendraaier. Vervang defecte lamp door een halogeenlamp van max. 20 W (type G4). Vermijd aanraking van de nieuwe lamp met blote handen. Sluit de lampbehuizing door vastklikken.

Wat moet ik doen als de verlichting niet werkt?

Controleer eerst of de lampen goed in de fitting zitten. Zo ja, zijn ze mogelijk doorgebrand: vervang ze. Controleer of de afzuigkap stroom krijgt (controleer stroomonderbreker of stopcontact). Blijft het probleem bestaan, neem dan contact op met de klantenservice.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee. Gebruik de afzuigkap nooit zonder dat het rooster en de filters correct zijn geplaatst. Dit kan de motor beschadigen en brandgevaar opleveren. Filters moeten aanwezig zijn om vetten op te vangen.

Hoe schakel ik van afzuigmodus naar filtermodus?

Voor afzuigend (externe afvoer): zorg dat de schakelaar (G) in stand A (afzuigend) staat. Voor filterend (recirculatie): installeer actief koolstoffilter en zet schakelaar in juiste stand. Afhankelijk van model moet u mogelijk de niet-gebruikte afvoeropening afsluiten met een dop D.

Hoe ontgrendel ik de gemotoriseerde klep?

Als uw afzuigkap is uitgerust met elektrisch of mechanisch bediende klep, gebruik dan de speciale toetsen, knoppen of hendels om de klep te openen/sluiten en verlichting te bedienen. Raadpleeg het bedieningspaneel van uw specifieke model.

Wat te doen bij storing of defect?

Koppel het apparaat altijd los voor ingrepen. Controleer eenvoudige punten: stroomvoorziening, lampen, filters (vervuiling vermindert efficiëntie). Blijft het probleem bestaan, probeer dan niet zelf te repareren. Neem contact op met de klantenservice of een gekwalificeerde professional. Houd de handleiding bij de hand.

GEBRUIKSAANWIJZING CCC 61 W CORBERO

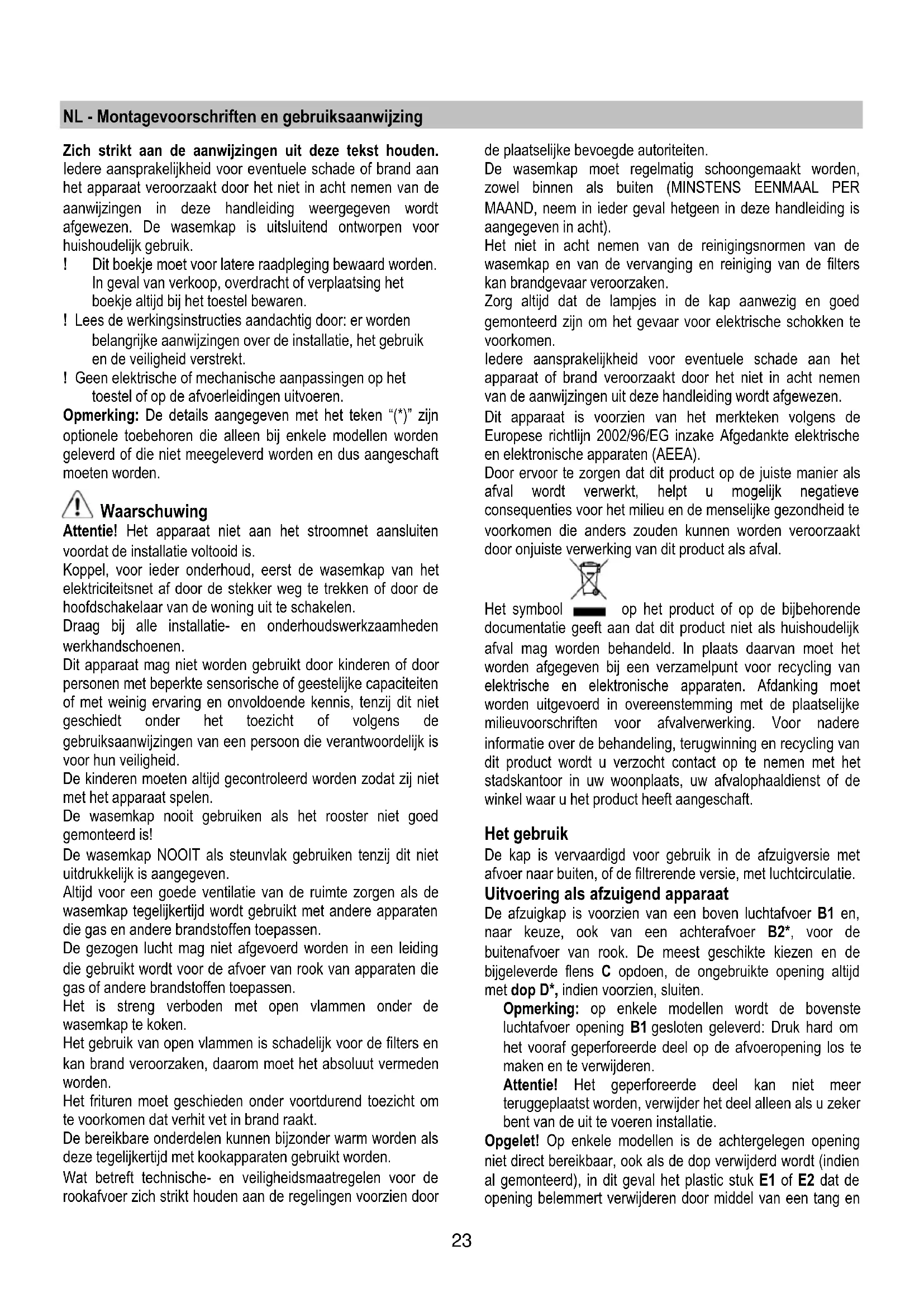

NL - Montagevoorschriften en gebruiksaanwijzing

Zich strikt aan de aanwijzingen uit deze tekst houden. Ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het Niet in acht nemen van de aanwijzingen in deze handleiding weergegeven worden afgewezen. De wasemkap isuitsuitend ontworpen voor huishoudelijk gekruik.

! Dit boekje要去 voor latere raadpleging bewaard worden. In geval van verkoop, overdracht of verplaatsing het boekje algijd bij het toestel bewaren.
! Lees de werkingsinstrumenties aandachtig door: er worden belangrijke aanwijzingen over de installmentie, het gebruik en de veiligheid verstrekt.
! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren.

Opmerking: De details aangegeven met het teken (^*) zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die nicht meegeleverd worden en dus aangeschaft要去en worden.

Waarschuwing

Attentie! Het apparaat Niet aan het stroomnet aansluiten voordat de installmente voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installment- en onderhoudswerkzaamheden werkhandschoenen.

Dit apparaat mag Niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijkke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit nicht geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.

De kinderen要去 algond gecontroleerd worden zatat zich niets met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster nicht goed gemonteerd is!

De wasemkap NOoit als steunvlak gebruiken tenzij dit nicht uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkkertijd worden gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogen lucht mag nicht afgevoerd worden in een leiding die gebruikt worden voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder dewasemkap te koken.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het absolutut vermeden worden.

Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

De bereikbare onderdelen können bijzonder warm worden als deze tegelijkertijd met kookapparaten gebruikt worden.

Wat betreft technische- en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door

deplaatselijke bevoegde autoriteiten.

De wasemkap要去 regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in ache).

Het Niet in acht nemen van de reinigingsnormen van de wasemkap en van de verranging en reiniging van de filters kan brandgevaar veroorzaken.

Zorg algijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.

ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het Niet in alot nemen van de aanwijzingen uit deze handleiding worden afgewezen.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichn negatieve consequenties voor het milieu en de menselijk gezondheid te voorkomen die anders zonden+kennen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbol op het product of op de bijbehorende documentationie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Inplaats waarvan要去 het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking要去 worden uitgevoerd in overeenstemming met deplaatselijk milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met afvoer maar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuiigend apparatus

De afzuigkap is voorzien van een boven luchtafvoer B1 en, waar keuze, ook van een achterafvoer B2^* ,oor de buitenafvoer van rook. De meest geschikte kiezen en de bijgeleverde flens C opdoen, de ongebruekte opening altijd met dop D*, indien voorzien, sluiten.

Opmerking: op enkele modellen worden de bovenste luchtafvoer opening B1 gesloten geleverd: Druk hard om het vooraf geperforeerde deel op de afvoeropening los te makeen en te verwijdenen.

Attentiel Het geperforeerde deel kan nicht meer teruggeplaatst worden, verwijder het deel alleen als u zeker bent van de uit te voeren installmentie.

Opgelet! Op enkele modellen is de achtergelegen opening Niet direct bereikbaar, ook als de dop verwijderd worden (indien al gemonteerd), in dit geval het plastic stuk E1 of E2 dat de opening belemmert verwijderen door middel van een tang en

een mesje. Controlleren dat de keuzeschakelaar zuig-/filterfunctie (binnen de afzuigkap) G op de zuigfunctie (A) is afgesteld.

De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht maar buiten, en moeten worden verbonden met een perifere afziguunit (niet meegeleverd). De instructies voor de aansluiting worden met de perifere afziguunit geleverd.

Het installeren

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag Niet onder de 60cm liggen, in geval van een elektrisch fornuis en 75cm in geval van een gas- of gemengd fornuis.

Indien in de installmentie-aanwijzing van het gaskooktoestel een grotere afstand worden aangegeven要去 hiermee rekening worden gezogen.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voerschriften op een, ook na de installmentie, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze, ook na de installmentie, Niet goed te bereiken, dan要去 er een tweepolige schakelaar worden geplaatst die volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installmentie normen.

Attentie! Alvorens de wasemkap waar aan het voedingsnet aan te sluiten controllerer of deze goed functioneert, controllerer.altijd of de voedingskabel goed gemonteerd is.

Montage

De afzuiigkap kan aan de wand of aan de onderkant van een hangvakje bevestigd worden; gebruik de mal H, indien bijgesloten, om op de juiste afstand de openings te make, zo Niet doe de afzuiigkap gegen de wand of aan de onderkant van het hangvakje en geef aan met een potlood de uit te voeren openings.

Bevestiging aan de wand - De sluitingsstukken J aan de wand bevestigen in de uitgevoerde openings en de twees schroeven K in de bovenste openingsen. Het rooster verwijderen en de kap aan de 2 schroeven vastmaken, tenslotte vanuit de binnenkant de derde schroef L invoeren en alle schroeven aandraaien.

Bevestiging aan het hangvakje - De kap met 4 schroeven M vanuit de binnenkant van het hangvakje bevestigen.

Werking

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het fornuis. In geval van een sterkere damp concentratie een hogere zuigkracht gebruiken.

We raden aan de afzuigkap 5 Minutes voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minutes nadat men beeindigt heeft aan teLATen.

Altijd de dampverzamelaars N^* openen.

Indien het product voorzien is van een elektrisch of mechanisch geactiveerde klep, dienen de aanwezige knoppen en/of toetsen en/of hendels voor de bediening van de lichten en voor de opening en sluiting van de klep.

Onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Schoonmaak

De kap要去 regelmatig schoon gemaatk worden, zowel binnen als buiten (tenminste metdezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeijaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKENI

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verranging resp. reiniging van de filters nicht opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is Niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vetfilter

Houdt de vetdeeltjes vast.

Indien binnen een steunrooster geplaatst dan kan deze een van de volgende types zijn:

papieren filter deceptive要去enkeirende maandervangen worden of wonneer de bovenkant ervan van kleur verandert, alsdekleuruit het roosterzichtbaaris.

sponzen filter deze moet met warm zeepwater een keer in de maand gewassen worden en om de 5/6 wasbeurten verrangen worden.

metalen filter deze要去 een koer in de maand gereinigd worden met Niet agressieve schoonmaakmiddelen, met de hand of in de vaatwasmachine met lage wastemperatuur en een korte wascyclus. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is nicht van invloed op de eigenschappen, die beslist Niet veranderen. Om de vetfilter te bereiken het rooster openen door middel van de haken P en uit de sluitingen R1 of R2 verwijderen.

Het zichdragsende metalen vetfilter heeft geen steunrooster, om het filter te verwijderen de sluitingsveren P4aar achteren trekken en het filter maar beneden toe verwijderen.

Koolstofffilter (alleen voor filterend apparaat) Houdt de lastige kookgeuren vast.

De verzadiging van de koolstofffilter vindtplaats na een min ofmeer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter worden gewassen. In ieder geval moet de filter minstens om de 4 maanden verrangen worden.

Het kan NIET gewassen of opniewe gebrukt worden

De filter kan van de volgende types zijn:

Montage (S1 of S2): de weiterijde T invoeren en aan de voorkant (U) vastmaken.

Montage (S3): De deksel W verwijderen door de knappen O 90^ te draaien.

Het koolstofmatje in de waarvoort bestemde ruimte plaatsen en bevestigen door de knop O 90^ te draaien, de deksel sluiten.

Voor de demontage in de tegengestelde volgorde handelen.

Rond (V1-V2-V3- verschillende modellen):

Bajonetsluiting in het middenplaatsen ter bedekking van het rooster dat dient als bescherming van de motor, zorgen dat de verwijspunten X1 of X2 of X3 op de koolstofffilter overeenkomen met de punten Y1 of Y2 op de leiding, daarna met de klok meedraaien; in geval van demontage in de tegengestelde richting draaien, indien van lipje Z voorzien dit van te vorenlichtjes omhoog doeen.

Vervanging lampjes

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.

Lamp vervang 40W - Het kapotte lampje losdraaien en verrangen met ovaal witgloeiend lampje max. 40W E14. Het rooster verwijderen om het lampje te bereiken.

Halogeenlamp verranging - Open de lampruinte - haal de bescherming weg door het op te lichten met eenkleine schroevendraaier of ieits dergelijks.

Vervang het kapotte lampje. Gebruik alleen halogeenlampjes van 20W max (G4), en zorg ervoor dat u hen Niet met de blote hand aanraakt. Sluit de lampenkap wee (klikt op+zijn plaats).

Als de verlichting Niet werkt, controlleren dan of de lampjes goed op hunplaats zitten alvorens de assistentiedienst te bellen.
