JCU15810S5 - Koelkast JUNO - Gratis gebruiksaanwijzing en handleiding

Producttype	Koel-vriescombinatie
Merk	JUNO
Model	JCU15810S5
Inbouwafmetingen (H x B x D)	1580 x 560 x 550 mm
Autonomie	22 uur
Voedingsspanning	230-240 V, 50 Hz
Klimaatklasse	SN, N, ST, T
Ontdooiing koelkast	Automatisch
Ontdooiing vriezer	Handmatig
Binnenverlichting	Vervangbare lamp
Deur omkeerbaar	Ja
Aantal legplanken	Meerdere (verstelbaar)
Groentelade	Ja
IJsblokjesproductie	Ja (ijsblokjesbak(ken))
Temperatuurindicator	Ja
Deurafdichting	Magnetisch
Koelmiddel	R600a (isobutaan)
Onderhoud en reiniging	Periodieke reiniging van de binnenkant en de condensor
Kinderbeveiliging	Gebruik door kinderen vanaf 8 jaar onder toezicht
Repareerbaarheid	Lamp vervangbaar door gebruiker

Veelgestelde vragen - JCU15810S5 JUNO

Hoe stel ik de temperatuur van de koelkast JUNO JCU15810S5 in?

Draai de thermostaat naar een middenpositie voor een standaardinstelling. Voor meer kou, draai naar maximaal; voor minder kou, draai naar minimaal. De temperatuur wordt automatisch geregeld op basis van deze instelling. Wacht 12 uur na wijziging om de verandering te zien.

Hoe ontdooi ik de vriezer?

Zet de thermostaat 12 uur van tevoren op de laagste temperatuur. Schakel het apparaat uit, haal het voedsel eruit en wikkel het in krantenpapier, laat de deur open. U kunt een bak met heet water plaatsen om het proces te versnellen. Verwijder het ijs geleidelijk. Als het klaar is, droog de binnenkant, zet het apparaat weer aan en plaats het voedsel na 3 uur terug.

Waarom stroomt er water in de koelkast?

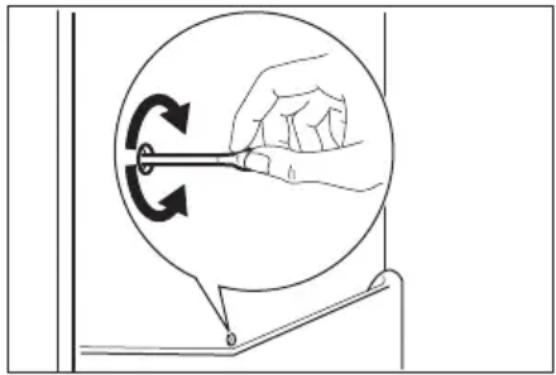

Dit komt vaak door een verstopt afvoergat van het ontdooiwater. Maak het gat in het midden van het koelvak schoon. Controleer ook of er geen voedsel de afvoer tegen de achterplaat blokkeert.

Het apparaat maakt geluid, is dat normaal?

Ja, sommige geluiden zijn normaal: geborrel van het koelmiddel, zoemen van de compressor, kraken door thermische uitzetting, klikken van de thermostaat. Als het geluid overdreven is, controleer of het apparaat stabiel staat en er niets trilt.

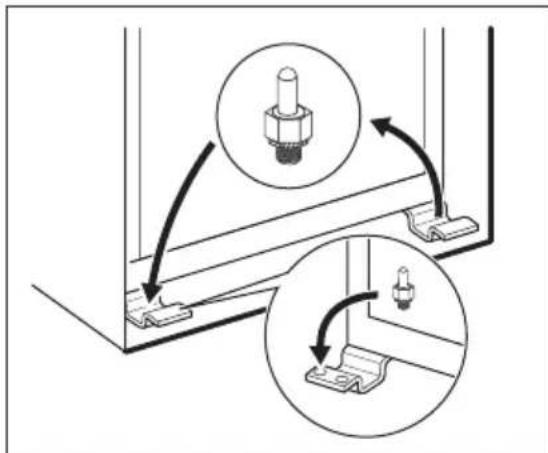

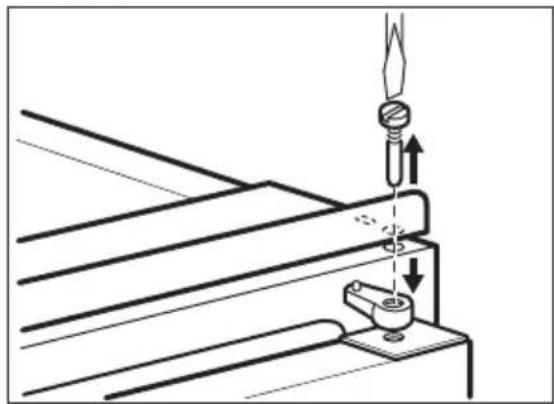

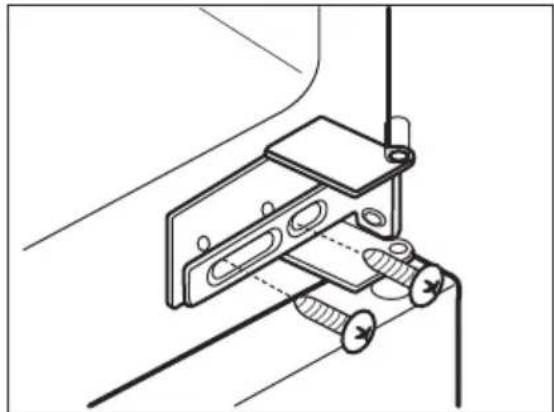

Hoe draai ik de deur om?

Schroef de bovenste scharnierpen los, verwijder de bovenste deur, de afstandsbus, draai het middenscharnier los, verwijder de onderste deur, schroef dan de onderste scharnierpen los en monteer deze aan de andere kant. Plaats de deuren terug en draai de pennen vast. Neem indien nodig contact op met een erkende servicedienst.

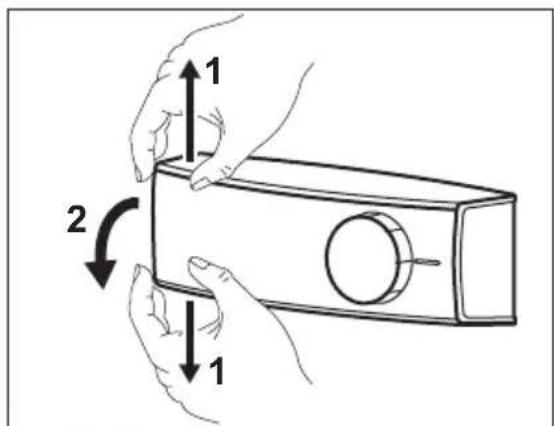

Wat te doen als de verlichting niet meer werkt?

Haal de stekker uit het stopcontact. Verwijder de transparante diffuser door deze te verschuiven. Vervang de lamp door een lamp met hetzelfde vermogen en vorm (max vermogen aangegeven op de diffuser). Plaats de diffuser terug en steek de stekker er weer in.

Wat is de maximale vriescapaciteit per 24 uur?

De maximale hoeveelheid vers voedsel die per 24 uur kan worden ingevroren, staat op het typeplaatje aan de binnenkant van het apparaat. Raadpleeg dit plaatje voor de exacte waarde.

Hoe reinig ik het apparaat?

Haal de stekker uit het stopcontact. Reinig de binnenkant en accessoires met lauw water en een mild schoonmaakmiddel. Gebruik geen schurende producten. Maak regelmatig de deurafdichtingen en de condensor aan de achterkant schoon met een borstel. Spoel af en droog goed.

Wat te doen bij stroomuitval?

Het apparaat heeft een autonomie van 22 uur. Vermijd het openen van de deur. Als de stroomuitval langer duurt, consumeer de ontdooide voedingsmiddelen snel of kook ze voordat u ze na afkoeling opnieuw invriest.

Hoe bespaar ik energie met deze koelkast?

Vermijd het te vaak openen van de deur en laat deze alleen open wanneer nodig. Plaats geen warme voedingsmiddelen. Zorg voor een goede luchtcirculatie rond het apparaat. Ontdooi de vriezer regelmatig wanneer de ijslaag 3-5 mm dik is.

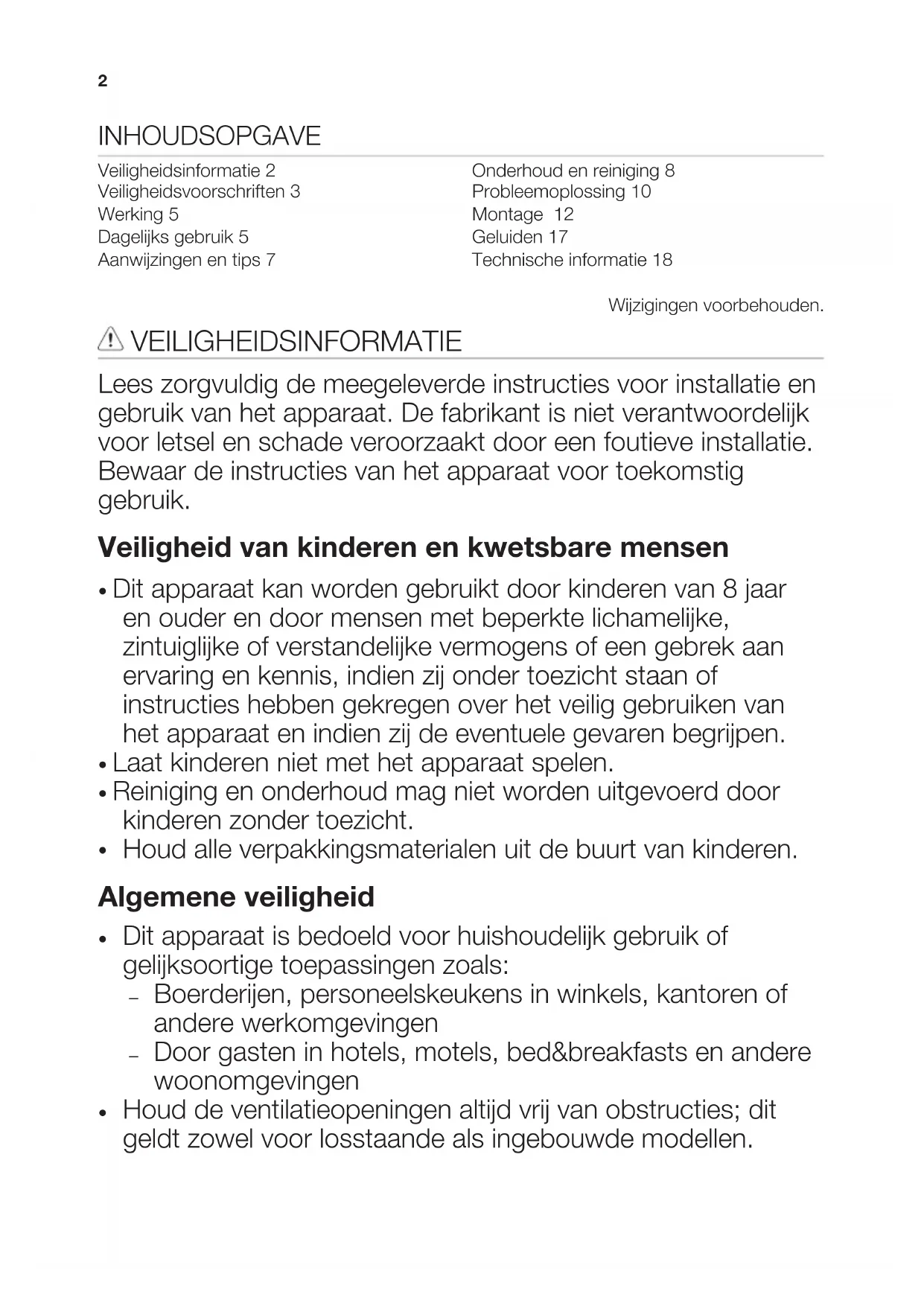

GEBRUIKSAANWIJZING JCU15810S5 JUNO

Veiligheidsinformatie 2

Veiligheidsvoorschriften 3

Werking 5

Dagelijks gebruik 5

Aanwijzingen en tips 7

Onderhoud en reiniging 8

Probleemoplossing 10

Montage 12

Geluiden 17

Technische informatie 18

Wijzigingen voorbehouden.

⚠️ VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik.

Veiligheid van kinderen en kwetsbare mensen

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen.
• Laat kinderen niet met het apparaat spelen.
• Reiniging en onderhoud mag niet worden uitgevoerd door kinderen zonder toezicht.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen.

Algemene veiligheid

- Dit apparaat is bedoeld voor huishoudelijk gebruik of gelijksoortige toepassingen zoals:

• Boerderijen, personeelskeukens in winkels, kantoren of andere werkomgevingen
• Door gasten in hotels, motels, bed&breakfasts en andere woonomgevingen

- Houd de ventilatieopeningen altijd vrij van obstructies; dit geldt zowel voor losstaande als ingebouwde modellen.

• Gebruik geen mechanische of andere middelen om het ontdooiproces te versnellen, behalve die middelen die door de fabrikant zijn aanbevolen.
• Let op dat u het koelcircuit niet beschadigt.
• Gebruik geen elektrische apparaten in de koelkast, tenzij deze door de fabrikant worden aanbevolen.
• Gebruik geen waterstralen of stoom om het apparaat te reinigen.
• Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.
• Bewaar geen explosieve substanties zoals spuitbussen met drijfgas in dit apparaat.
• Als de voedingskabel beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen.

VEILIGHEIDSVOORSCHRIFTEN

Montage

WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.
• Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag altijd veiligheidshandschoenen.

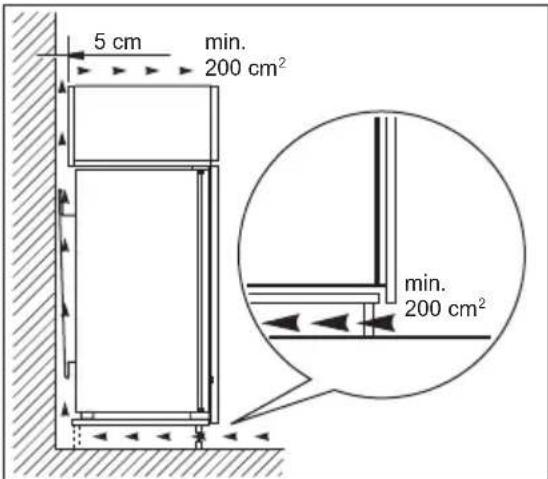

• Zorg ervoor dat rond het apparaat lucht kan circuleren.
• Wacht ten minste 4 uur alvorens het apparaat aan de netstroom aan te sluiten. Hierdoor kan de olie terug in de compressor stromen.
• Installeer het apparaat niet in de nabijheid van radiators, fornuizen, ovens of kookplaten.

• De achterzijde van het apparaat moet tegen de muur worden geplaatst.

• Installeer het apparaat niet op een plaats met direct zonlicht.

• Gebruik dit apparaat niet in gebieden die te vochtig of te koud zijn, zoals bijgebouwen, garages of kelders.
• Til de voorkant van het apparaat op als u hem wilt verplaatsen, om krassen op de vloer te voorkomen.

Aansluiting op het elektriciteitsnet

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo niet, neem dan contact op met een elektromonteur.

• Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact.

• Gebruik geen meerwegstekkers en verlengsnoeren.

• Zorg dat u de elektrische onderdelen (hoofdstekker, kabel, compressor) niet beschadigt. Neem contact met de erkende servicedienst of een elektricien om de elektrische onderdelen te wijzigen.
• De stroomkabel moet lager blijven dan het niveau van de stopcontact.
• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

Gebruik

WAARSCHUWING! Gevaar op letsel, brandwonden of elektrische schokken.

• De specificatie van het apparaat mag niet worden veranderd.
• Plaats geen elektrische apparaten (bijv. ijsmachines) in het apparaat tenzij uitdrukkelijk geschikt verklaard door de fabrikant.
• Zorg ervoor dat u het koelcircuit niet beschadigt. Het bevat isobutaan (R600a), aardgas met een hoge ecologische compatibiliteit. Dit gas is ontvlambaar.
• Als er schade aan het koelcircuit optreedt, zorg er dan voor dat er zich geen vlammen en andere ontstekingsbronnen in de kamer bevinden. Ventileer de kamer goed.
• Zet geen hete items op de kunststofonderdelen van het apparaat.
• Plaats geen koolzuurhoudende dranken in het vriesvak. Dit zal extra druk in de drankfles veroorzaken.
• Bewaar geen ontvlambare gassen en vloeistoffen in het apparaat.

• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.

• Raak de compressor of condensator niet aan. Ze zijn heet.

• Zorg ervoor dat u nooit met natte of vochtige handen items uit het vriesvak verwijderd of aanraakt.
• Vries ontdooide voedingswaren nooit opnieuw in.
• Bewaar de voedingswaren volgens de instructies op de verpakking.

Onderhoud en reiniging

WAARSCHUWING! Gevaar voor letsel of schade aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.
• Het koelcircuit van dit apparaat bevat koolwaterstoffen. Enkel bevoegde personen mogen de eenheid onderhouden en herladen.
• Controleer regelmatig de afvoer van het apparaat en reinig het indien nodig. Indien de afvoer verstopt is, zal er water op de bodem van het apparaat liggen.

Verwijdering

WAARSCHUWING! Gevaar voor letsel of verstikking.

• Haal de stekker uit het stopcontact.
• Snij het netsnoer van het apparaat af en gooi dit weg.
• Verwijder de deur om te voorkomen dat kinderen en huisdieren opgesloten raken in het apparaat.
• Het koelcircuit en de isolatiematerialen van dit apparaat zijn ozonvriendelijk.
• Het isolatieschuim bevat ontvlambare gassen. Neem contact met uw plaatselijke overheid voor informatie m.b.t. correcte afvalverwerking van het apparaat.
• Veroorzaak geen schade aan het deel van de koeleenheid dat zich naast de warmtewisselaar bevindt.

WERKING

Inschakelen

1. Steek dan de stekker in het stopcontact.
2. Draai de temperatuurknop naar rechts op een gemiddelde stand.

Uitschakelen

Draai om het apparaat uit te zetten de temperatuurregeling naar de "0" positie

Temperatuurregeling

De temperatuur wordt automatisch geregeld.

Een gemiddelde instelling is over het algemeen het meest geschikt.

De exacte instelling moet echter worden gekozen rekening houdend met het feit dat de temperatuur in het apparaat afhankelijk is van:

• de kamertemperatuur
- hoe vaak de deur geopend wordt
- de hoeveelheid voedsel die wordt bewaard
- de plaats van het apparaat

1. draai de thermostaatknop op een lagere stand om de minimale koude te verkrijgen.

2. draai de thermostaatknop op een hogere stand om de maximale koude te verkrijgen.

LET OP! Als de omgevingstemperatuur hoog is of als het apparaat volledig gevuld is en de thermostaatknop op de koudste instelling staat, kan het apparaat continu werken, waardoor er ijs op de achterwand gevormd wordt. In dat geval moet de knop op een hogere temperatuur gezet worden om automatische ontdooiing mogelijk te maken en zodoende het energieverbruik te beperken.

DAGELIJKS GEBRUIK

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Invriezen van vers voedsel

Het vriesvak is geschikt voor het invriezen van vers voedsel en om diepvriesvoedsel langere tijd te bewaren.

Om vers voedsel in te vriezen, moet de gemiddelde instelling veranderd worden.

Om het invriezen sneller te laten verlopen, moet u de thermostaatknop echter op een hogere stand instellen om de maximale kou te verkrijgen.

In deze conditie komt de temperatuur in het koelkastgedeelte mogelijk onder de 0°C. Als dit het geval is, stelt u de thermostaatknop weer in op een warmere instelling.

Plaats het verse in te vriezen voedsel in het middelste vak.

De maximale hoeveelheid voedsel die in 24 uur ingevroren kan worden, staat vermeld op het typeplaatje, een etiket dat zich aan de binnenkant van het apparaat bevindt.

Het invriesproces duurt 24 uur. voeg tijdens deze periode geen ander voedsel toe om in te vriezen.

Kalender ingevroren voedsel

De symbolen geven verschillende soorten ingevroren levensmiddelen aan.

De cijfers geven de bewaartijd in maanden aan voor de bijbehorende ingevroren levensmiddelen. Of de hoogste of laagste waarde van de aangegeven bewaartijd van toepassing is, hangt af van de kwaliteit van het voedsel en eventuele bereiding voordat het werd ingevroren.

Het bewaren van ingevroren voedsel

Als u het apparaat voor het eerst of na een periode dat het niet gebruikt is inschakelt, dient u het apparaat minstens 2 uur op een hoge instelling te laten werken voordat u er producten in plaatst.

In het geval van onbedoelde ontdooiing, bijvoorbeeld als de stroom langer is uitgevallen dan de duur die op de kaart met technische kenmerken onder "maximale bewaartijd bij stroomuitval" is vermeld, moet het ontdooide voedsel snel geconsumeerd worden of onmiddellijk bereid worden en dan weer worden ingevroren (nadat het afgekoeld is).

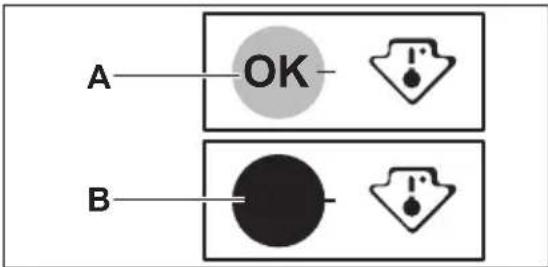

Indicatielampje voor temperatuur

Voor de juiste bewaring van het voedsel is de koelkast uitgerust met een temperatuurlampje. Het symbool op de zijkant van het apparaat duidt het koudste deel van de koelkast aan.

Als "OK" wordt weergegeven (A), plaatst u het verse voedsel in het gedeelte dat wordt aangegeven door het symbool. Zo niet (B) past u de temperatuurregelaar aan naar een koudere stand en wacht u 12 uur voordat u de temperatuurlampje weer controleert.

A OK B

Nadat u verse levensmiddelen in de koelkast heeft gelegd of nadat de deur regelmatig of langer is opengeweest, is het normaal dat er geen 'OK' wordt weergegeven; wacht minstens 12 uur voordat u de temperatuur opnieuw instelt.

Ontdooien

Diepgevroren of ingevroren voedsel kunt u, voordat het gebruikt wordt, in het koelvak of op kamertemperatuur laten ontdooien, afhankelijk van de hoeveelheid tijd die hiervoor nodig is.

Kleine stukken kunnen zelfs rechtstreeks vanuit de vriezer gekookt worden als ze nog bevroren zijn: in dat geval zal de bereiding iets langer duren.

Het maken van ijsblokjes

Dit apparaat is uitgerust met een of meer bladen voor het maken van ijsblokjes

Gebruik geen metalen instrumenten om de laden uit de vriezer te halen

1. Vul de bakjes met water.
2. Zet de ijsbakjes in het vriesvak.

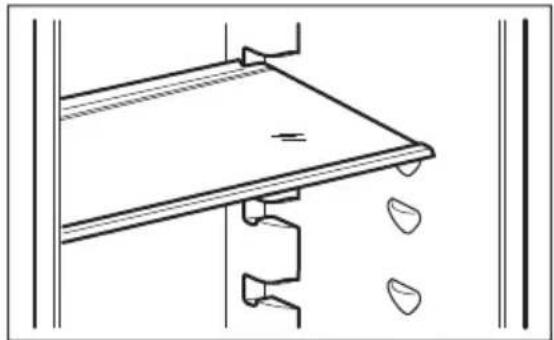

Verplaatsbare legrekken

De wanden van de koelkast zijn voorzien van een aantal geleiders zodat de legplateaus op de gewenste plaats gezet kunnen worden.

Sommige schappen moeten aan de achterkant worden opgetild om ze te kunnen verwijderen.

Verwijder de glasplaat boven de groentelade niet om een goede luchtcirculatie te garanderen.

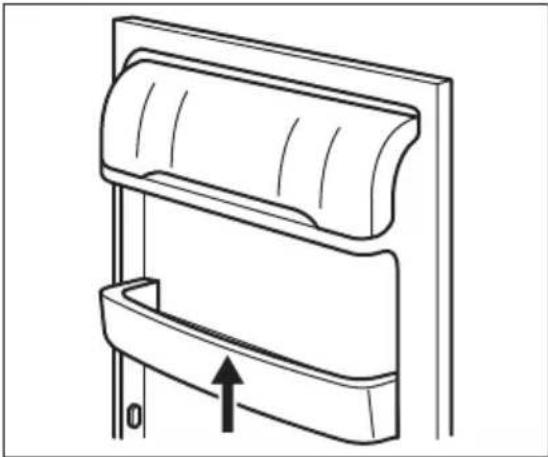

Het plaatsen van de deurplateaus

Om het bewaren van voedselverpakkingen van verschillende afmetingen mogelijk te

AANWIJZINGEN EN TIPS

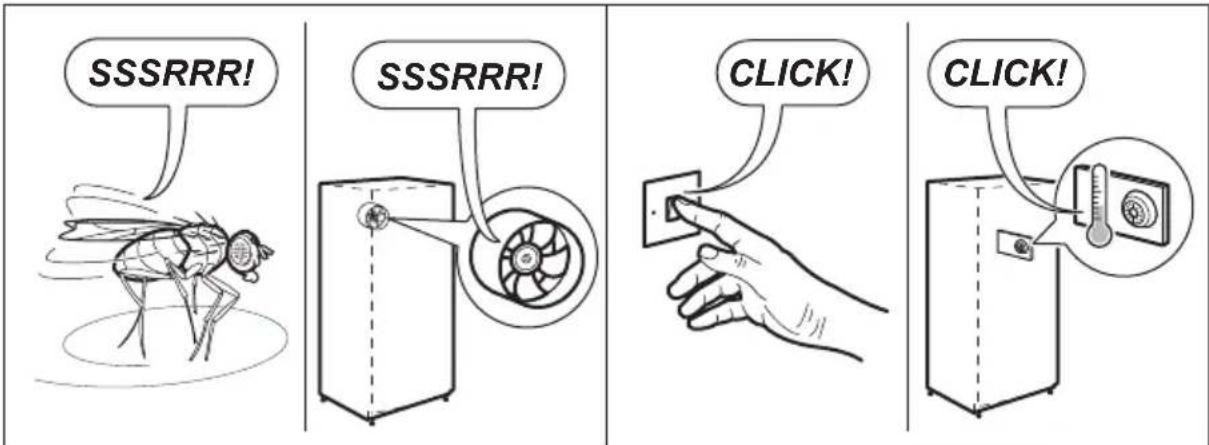

Normale bedrijfsgeluiden:

De volgende geluiden zijn normaal tijdens de werking:

• Een zacht gorgelend en borrelend geluid als het koelmiddel door leidingen wordt gepompt.
• Een zoemend en kloppend geluid van de compressor als het koelmiddel wordt rondgepompt.
• Een plotseling krakend geluid uit de binnenkant van het apparaat veroorzaakt door thermische uitzetting (een natuurlijk en ongevaarlijk natuurkundig fenomeen).
• Een zacht klikkend geluid van de thermostaat als de compressor aan of uit gaat.

Tips voor energiebesparing

- De deur niet vaker openen of open laten staan dan strikt noodzakelijk.

Tips voor het koelen van vers voedsel

Om de beste prestatie te verkrijgen:

- zet geen warm voedsel of verdampende vloeistoffen in de koelkast

maken, kunnen de schappen op verschillende hoogtes worden geplaatst.

1. Trek het plateau geleidelijk in de richting van de pijlen totdat het los komt.
2. Plaats op een andere gewenste hoogte terug.

• dek het voedsel af of verpak het, in het bijzonder als het een sterke geur heeft
• plaats het voedsel zodanig dat de lucht er vrijelijk omheen kan circuleren

Tips voor het koelen

Nuttige tips:

• Vlees (alle soorten): in plastic zakken verpakken en op het glazen schap leggen, boven de groentelade.
• Bewaar het, voor de veiligheid, slechts een of maximaal twee dagen op deze manier.
• Gekookt voedsel, koude schotels, enz: deze moeten afgedekt worden en mogen op willekeurig welk schap gezet worden.
• Fruit en groente: deze moeten zorgvuldig schoongemaakt worden en in de speciaal daarvoor bedoelde lade(n) geplaatst worden.
• Boter en kaas: dit moet in speciale luchtdichte bakjes gelegd of in aluminiumfolie of plastic zakjes gewikkeld worden om zoveel mogelijk lucht in te sluiten.
• Flessen: deze moeten een dop hebben en opgeslagen worden oftewel in het

flessenrek of het deurflessenrek (indien voorzien).

- Bananen, aardappelen, uien en knoflook, indien niet verpakt, mogen niet in de koelkast bewaard worden.

Tips voor het invriezen

Om u te helpen het voedsel zo goed mogelijk in te vriezen, volgen hier een paar belangrijke tips:

• De maximale hoeveelheid voedsel die in 24 uur ingevroren kan worden, wordt vermeld op het typeplaatje.
• Het invriesproces duurt 24 uur. Voeg gedurende deze periode niet meer in te vriezen voedsel toe
• vries alleen vers en grondig schoongemaakte levensmiddelen van uitstekende kwaliteit in
• bereid het voedsel in kleine porties voor, zo kan het snel en volledig worden ingevroren en zo kunt u later alleen die hoeveelheid laten ontdooien die u nodig heeft
• Wikkel het voedsel in aluminiumfolie of plastic en zorg ervoor dat de pakjes luchtdicht zijn
• leg vers, nog niet ingevroren voedsel niet tegen het al ingevroren voedsel, om te voorkomen dat dit laatste warm wordt

ONDERHOUD EN REINIGING

• Mager voedsel kan beter worden ingevroren dan vet voedsel. Zout zorgt dat het voedsel minder lang in de vriezer goed blijft
• Water bevriest, als dit rechtstreeks uit het vriesvak geconsumeerd wordt, kan het aan de huid vastvriezen
• Het is aan te bevelen de invriesdatum op elk pakje te vermelden, dan kunt u zien hoe lang het al bewaard is.

Tips voor het bewaren van ingevroren voedsel

Om de beste resultaten van dit apparaat te verkrijgen, dient u

• verzeker u ervan dat de commercieel ingevroren levensmiddelen op geschikte wijze door de detailhandelaar werden opgeslagen;
• zorg ervoor dat de ingevroren levensmiddelen zo snel mogelijk van de winkel naar uw vriezer gebracht worden;
• de deur niet vaker te openen of open te laten staan dan strikt noodzakelijk;
• als voedsel eenmaal ontdooid is, bederft het snel en kan het niet opnieuw worden ingevroren;
• bewaar het voedsel niet langer dan de door de fabrikant aangegeven bewaarperiode.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Algemene waarschuwingen

LET OP! Voordat u welke onderhoudshandeling dan ook verricht, de stekker uit het stopcontact trekken.

Dit apparaat bevat koolwaterstoffen in de koeleenheid. Onderhoud en hervullen mag alleen uitgevoerd worden door bevoegde technici.

De toebehoren en onderdelen van het apparaat zijn niet geschikt om in een afwasmachine gewassen te worden.

Periodieke reiniging

LET OP! Trek niet aan leidingen en/of kabels aan de binnenkant van de kast en verplaats of beschadig ze niet.

LET OP! Zorg ervoor dat u het koelsysteem niet beschadigt.

LET OP! Til de voorkant van de koelkast op als u hem wilt verplaatsen, om krassen op de vloer te voorkomen.

Het apparaat moet regelmatig worden schoongemaakt:

1. Maak de binnenkant en de accessoires schoon met lauw water en wat neutrale zeep.
2. Controleer de afdichtingen regelmatig en wrijf ze schoon om u ervan te verzekeren dat ze schoon en vrij van restjes zijn.
3. Spoel ze af en maak ze grondig droog.
4. Maak indien toegankelijk de condensor en de compressor aan de achterkant van het apparaat schoon met een borstel.
   Deze handeling zal de prestatie van het apparaat verbeteren en het elektriciteitsverbruik besparen.

Het ontdooien van de koelkast

Rijp wordt elke keer als de compressormotor tijdens normale werking stopt, automatisch van de verdamper van het koelvak verwijderd. Het dooiwater loopt via een gootje in een speciale opvangbak aan de achterkant van het apparaat, boven de compressormotor, waar het verdampt.

Het is belangrijk om het afvoergaatje van het dooiwater in het midden van het koelvak regelmatig schoon te maken om te voorkomen dat het water overloopt en op het voedsel in de koelkast gaat druppelen.

De vriezer ontdooien

LET OP! Gebruik nooit scherpe metalen hulpmiddelen om de rijp van de verdamper te krabben, deze zou beschadigd kunnen raken. Gebruik geen mechanische of andere middelen om het ontdooiproces te versnellen, behalve die middelen die door de fabrikant zijn aanbevolen. Een temperatuurstijging tijdens het ontdooien van de ingevroren levensmiddelen, kan de veilige bewaartijd verkorten.

Stel ongeveer 12 uur voordat u gaat ontdooien een lagere temperatuur in om voldoende koudereserve op te bouwen voor de onderbreking tijdens de werking.

Een zekere hoeveelheid rijp zal zich altijd vormen op de schappen van de vriezer en rond het bovenste vak.

Ontdooi de vriezer wanneer de rijplaag een dikte van ongeveer 3-5 mm bereikt heeft.

1. Trek de stekker uit het stopcontact of schakel het apparaat uit.
2. Verwijder al het ingevroren voedsel, wikkel het in een paar lagen krantenpapier en leg het op een koele plaats.

WAARSCHUWING! Raak ingevroren voedsel niet met natte handen aan. Uw handen kunnen dan aan de producten vastvriezen.

1. Laat de deur open staan. Om het ontdooiproces te versnellen kunt u een bak warm water in het vriesvak zetten. Verwijder bovendien stukken ijs die afbreken voordat het ontdooien voltooid is.
2. Na afloop van het ontdooien, de binnenkant grondig droog maken.
3. Zet het apparaat aan.

Plaats na drie uur het eerder verwijderde voedsel terug in het vriesvak.

Periodes dat het apparaat niet gebruikt wordt

Neem de volgende voorzorgsmaatregelen als het apparaat gedurende lange tijd niet gebruikt wordt:

1. Trek de stekker uit het stopcontact.
2. verwijder al het voedsel
3. Ontdooi het apparaat en toebehoren (indien nodig) en maak alles schoon.

PROBLEEMOPLOSSING

1. Maak het apparaat en alle toebehoren schoon.
2. Laat de deur/deuren open staan om onaangename luchtjes te voorkomen.

WAARSCHUWING! Als uw apparaat aan blijft staan, vraag dan iemand om het zo nu en dan te controleren, om te voorkomen dat het bewaarde voedsel bederft als de stroom uitvalt.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Wat moet u doen als...

Probleem Mogelijke oorzaak Oplossing
Het apparaat werkt niet. Het apparaat is uitgeschakeld.		Zet het apparaat aan.
De stekker zit niet goed in	het stopcontact.	Steek de stekker goed in het stopcontact.
Er staat geen spanning op	het stopcontact.	Sluit een ander elektrisch apparaat op het stopcontact aan.Neem contact op met een gekwalificeerd elektricien.
Het apparaat maakt lawaai. Het apparaat is niet stevig en stabiel geplaatst.		Controleer of het apparaat sta-biel staat.
De compressor werkt con-tinu.	De temperatuur is goed in-gesteld.	Raadpleeg het hoofdstuk 'Be-diening'.
Er worden veel producten	tegelijk geplaatst.	Wacht een paar uur en control-eer dan nogmaals de tempera-tuur.
De omgevingstemperatuur	is te hoog.	Zie het typeplaatje voor de kli-maatklasse.
Het voedsel dat in het ap-	paraat werd geplaatst, was te warm.	Laat voedsel afkoelen tot ka-mertemperatuur voordat u het opslaat
	De deur is niet goed geslo-ten.	Zie 'De deur sluiten'.
Probleem Mogelijke oorzaak Oplossing
	De dop van de waterafvoer bevindt zich niet op de juiste plaats.	Plaats de dop voor de wateraf-voer op de juiste manier.
	De producten zijn niet op de juiste wijze verpakt.	Pak de producten beter in.
	De temperatuur is goed ingesteld.	Raadpleeg het hoofdstuk 'Be-diening'.
Er loopt water in de koelkast. De waterafvoer is verstopt. Reinig de waterafvoer.
	Producten verhinderen dat het water in de waterop-vangbak loopt.	Zorg ervoor dat de producten de achterwand niet raken.
Er ligt water op de vloer. De dooiwaterafvoer is niet aangesloten op de verdam-perbak boven de compres-sor.		Maak de dooiwaterafvoer vast op de verdamperbak.
De temperatuur in het appa-raat is te laag/hoog.	De temperatuurknop is niet goed ingesteld.	Stel een hogere/lagere temper-atuur in.
	De deur is niet goed geslo-ten.	Zie 'De deur sluiten'.
	De temperatuur van het voedsel is te hoog.	Laat het voedsel afkoelen tot kamertemperatuur voordat u het conserveert.
	Er worden veel producten tegelijk bewaard.	Conserveer minder producten tegelijk.
	De dikte van de rijp is meer dan 4-5 mm.	Ontdooi het apparaat.
	De deur is te vaak geo-pend.	Open de deur alleen als het no-dig is.
	Er is geen koude luchtcir-culatie in het apparaat aan-wezig.	Zorg ervoor dat er koude lucht-circulatie in het apparaat aan-wezig is.

Bel, wanneer het advies niet tot resultaten leidt, de dichtstbijzijnde klantenservice voor dit merk.

1. Beweeg tegelijkertijd de transparante deksel zachtjes omhoog en omlaag en haak deze tegelijk los in de richting van de pijlen.

Het lampje vervangen

1. Haal de stekker uit het stopcontact.

1. Vervang het kapotte lampje door een nieuw lampje met hetzelfde vermogen en vorm dat specifiek bedoeld is voor huishoudelijke apparaten. (het maximale vermogen wordt getoond op de afdekking van het lampje).

MONTAGE

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Plaatsing

Dit apparaat kan worden geinstalleerd op een droge, goed geventileerde plek binnenshuis waar de omgevingstemperatuur overeenkomt met de klimaatklasse die op het typeplaatje van het apparaat wordt weergegeven:

Kli-maat-klasse	Omgevingstemperatuur
SN +10°C to + 32°C
N +16°C to + 32°C
ST +16°C to + 38°C
T +16°C to + 43°C

1. Plaats de afdekking van het lampje terug.
2. Steek de stekker in het stopcontact. Open de deur. Controleer of het lampje gaat branden.

De deur sluiten

1. Maak de afdichtingen van de deur schoon.
2. Stel de deur, indien nodig, af. Raadpleeg "Montage".
3. Vervang, indien nodig, de defecte deurafdichtingen. Neem contact op met de klantenservice.

Voor sommige typen of modellen kunnen zich enige functionele problemen voordoen als ze worden gebruikt buiten dit bereik. De juiste werking kan alleen worden gegarandeerd binnen het aangegeven temperatuurbereik. Als u twijfels hebt over waar het apparaat te installeren, raadpleeg dan de verkoper, de klantenservice of de dichstsbijzijnde erkende servicedienst.

Aansluiting op het elektriciteitsnet

• Zorg er vóór het aansluiten voor dat het voltage en de frequentie op het typeplaatje overeenkomen met de stroomtoevoer in uw huis.

• Dit apparaat moet worden aangesloten op een geaard stopcontact. De netsnoerstekker is voorzien van een contact voor dit doel Als het stopcontact niet geaard is, sluit het apparaat dan aan op een afzonderlijk aardepunt, in overeenstemming met de geldende regels, raadpleeg hiervoor een gekwalificeerd elektricien

• De fabrikant kan niet aansprakelijk gesteld worden als bovenstaande veiligheidsvoorschriften niet opgevolgd worden.

• Dit apparaat voldoet aan de EEGrichtlijnen.

Omkeerbaarheid van de deur

1. Maak de bovenste pen los en verwijder deze.

1. Verwijder de bovenste deur.
2. Verwijder het afstandsstuk.
3. Draai het middelste scharnier los.

1. Verwijder de onderste deur.
2. Maak de onderste pen los en verwijder deze.
3. Draai de onderste pen vast aan de andere kant.

1. Monteer de onderste deur.

2. Zet het middelste scharnier vast.

3. Installeer het afstandsstuk.

4. Monteer de bovenste deur.
5. Zet de bovenste pen vast.

Voer een eindcontrole uit en verzeker u ervan dat:

• Alle schroeven zijn aangedraaid.
• De magnetische afdichtstrip vast zit aan de kast.

- De deur goed open en dicht gaat.

Als de omgevingstemperatuur laag is (bijv. in de winter), kan het zijn dat het deurrubber niet precies op de kast past. Wacht in dat geval tot de deurrubber zich op een natuurlijke wijze zet. Als u bovenstaande handelingen liever niet zelf uitvoert, neem dan contact op met de dichtstbijzijnde klantenservice. Een vakman van de klantenservice zal de draairichting van de deuren op uw kosten veranderen.

Het apparaat installeren

LET OP! Zorg ervoor dat het aansluitsnoer niet klem zit.

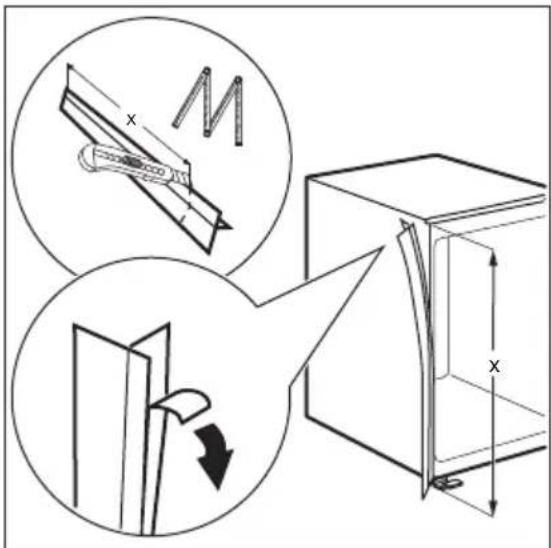

1. Knip indien nodig de zelfklevende afdichtstrip op maat en bevestig dit op het apparaat zoals aangegeven in de afbeelding.

1. Plaats het apparaat in de nis.

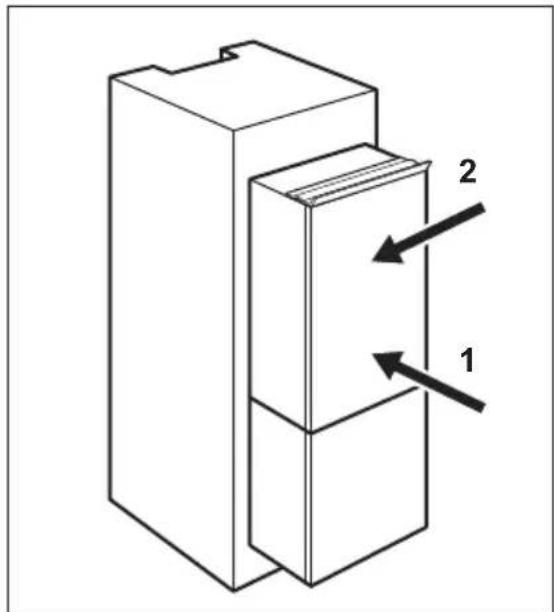

2. Duw het apparaat in de richting van de pijlen (1) totdat de metalen strip aan de bovenkant van het apparaat tegen het keukenmeubel aankomt.

1. Duw het apparaat in de richting van de pijlen (2) tegen de kast aan de andere kant van het scharnier.
2. Stel het apparaat af in de nis. Zorg ervoor dat de afstand tussen het apparaat en de voorste rand van de kast 44 mm is.

Het afdekplaatje voor het onderste scharnier (in de zak met accessoires) zorgt ervoor dat de afstand tussen het apparaat en het keukenmeubel correct is.

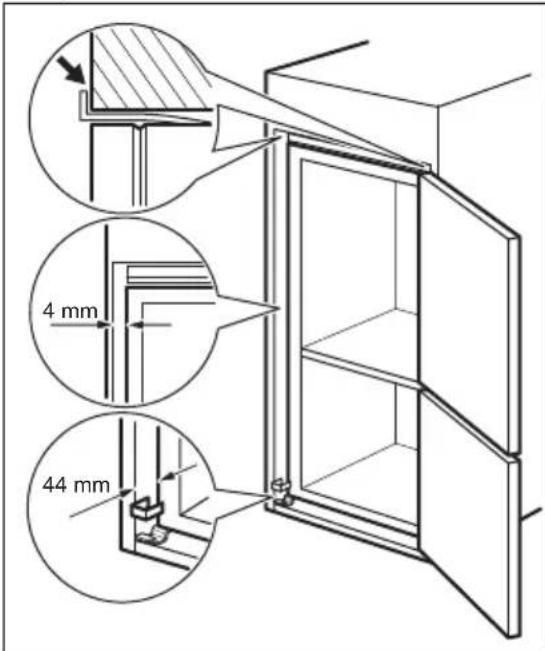

Zorg ervoor dat er een ruimte van 4 mm tussen het apparaat en de kast aanwezig is.

1. Open de deur. Bevestig het afdekplaatje van het onderste scharnier op de juiste plek.

4 mm 44 mm

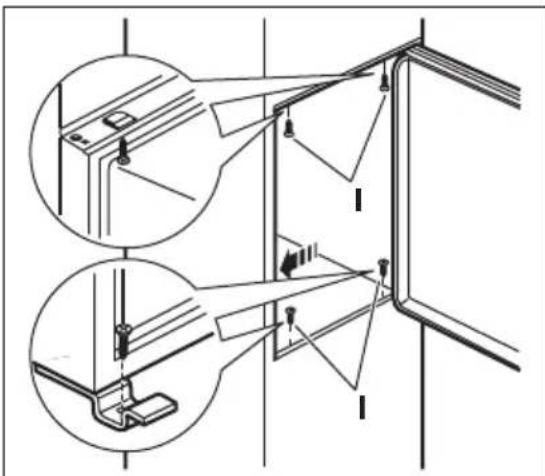

1. Bevestig het apparaat met 4 schroeven in de nis.

1. Verwijder het juiste onderdeel van het afdekplaatje van het scharnier (E). Verwijder onderdeel DX als het scharnier rechts staat, of onderdeel SX als het scharnier links staat.

1. Bevestig de afdekplaatjes (C, D) aan de uitsteeksels en de gaten van de scharnieren.

1. Installeer het ventilatierooster (B).

2. Bevestig de de afdekplaatjes (E) op het scharnier.

3. Bevestig het apparaat tegen de zijkant van het keukenmeubel:

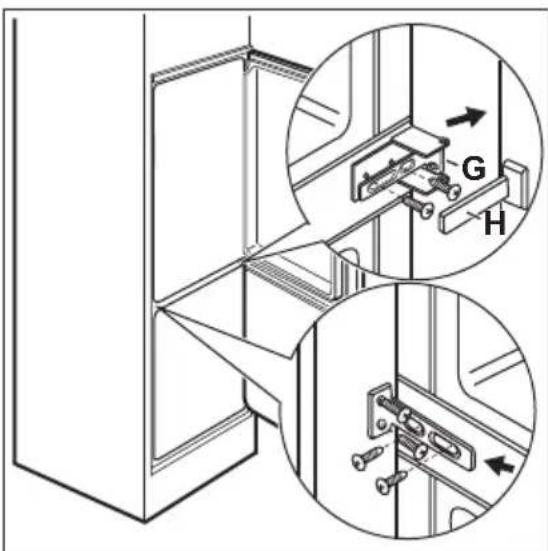

4. Draai de schroeven van onderdeel (G) los en plaats onderdeel (G) tegen het keukenmeubel.

1. Draai de schroeven van het onderdeel (G) weer vast.

2. Bevestig het onderdeel (H) aan het onderdeel (G).

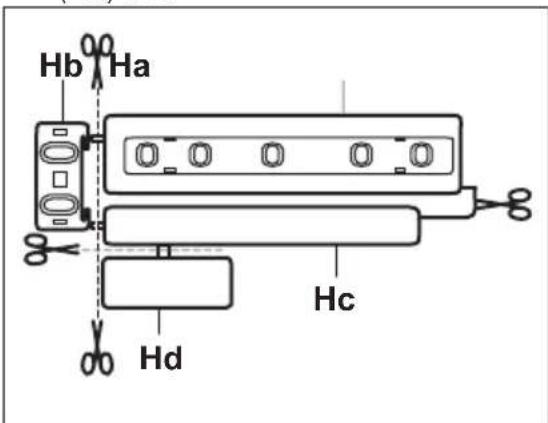

3. Maak de onderdelen (Ha), (Hb), (Hc) en (Hd) los.

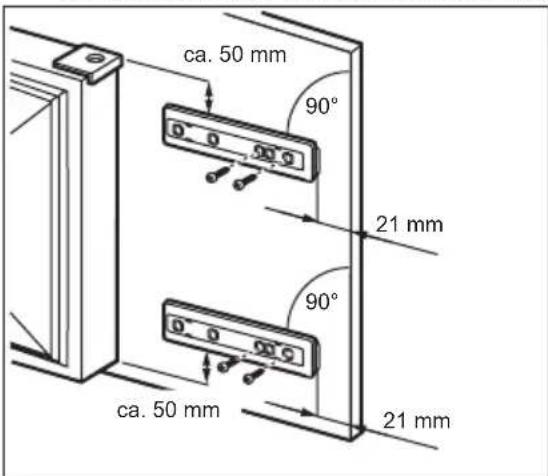

1. Monteer onderdeel (Ha) op de binnenkant van de keukenkastdeur.

ca. 50 mm 90° 21 mm 90° ca. 50 mm 21 mm

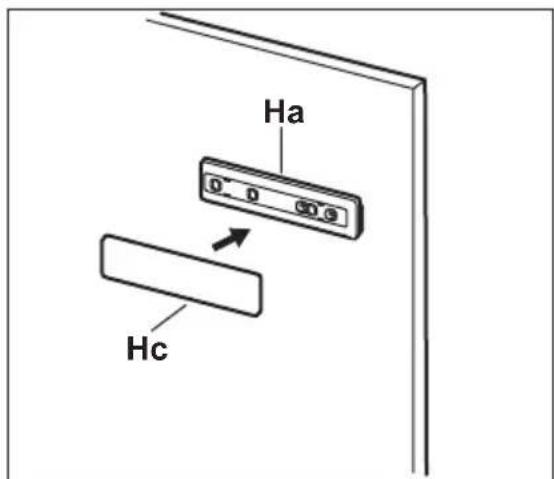

1. Duw onderdeel (Hc) op onderdeel (Ha).

Ha Hc

1. Zet de deur van het apparaat en de keukenkastdeur open in een hoek van 90°.

2. Plaats het kleine vierkantje (Hb) in de geleider (Ha).

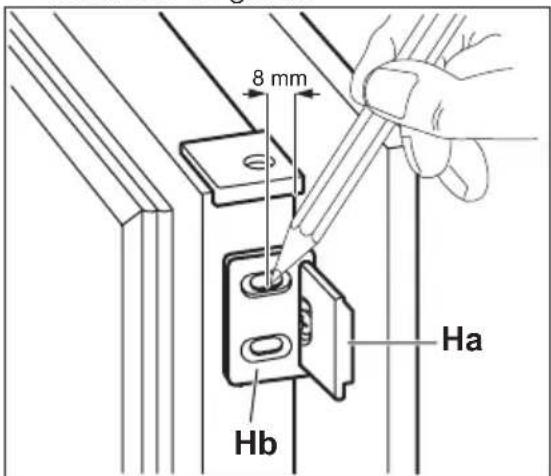

3. Zet de deur van het apparaat en de keukenkastdeur tegen elkaar en markeer de gaten.

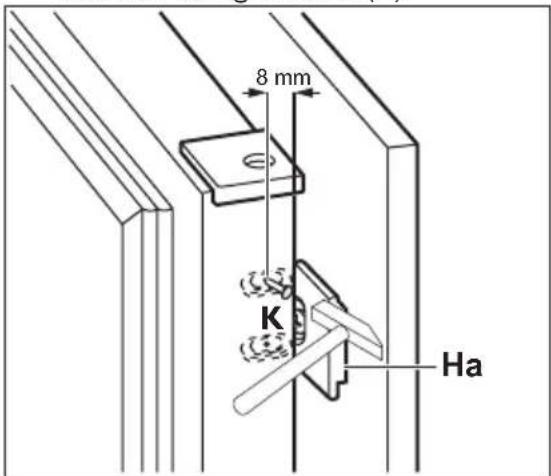

1. Verwijder de haken en markeer een afstand van 8 mm vanaf de buitenrand van de deur waar de spijker moet worden vastgemaakt (K).

1. Plaats het kleine vierkantje terug op de geleider en bevestig het met de bijgeleverde schroeven.

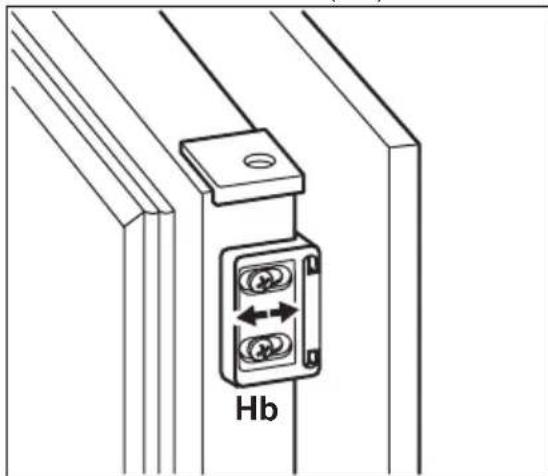

2. Lijn de deur van het keukenmeubel en de deur van het apparaat uit met behulp van het onderdeel (Hb).

Hb

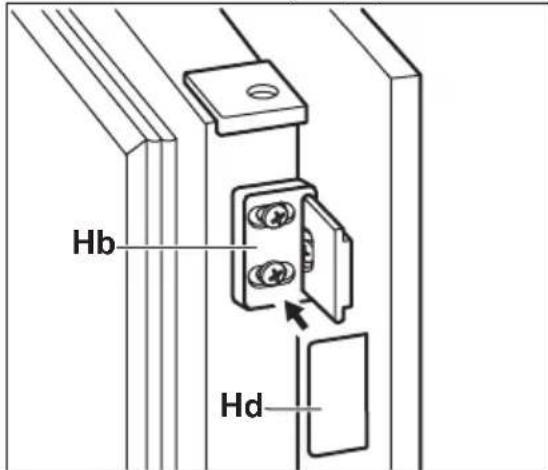

1. Druk onderdeel (Hd) op onderdeel (Hb).

Hb Hd

Voer een eindcontrole uit en verzeker u ervan dat:

• Alle schroeven zijn aangedraaid.
• De afdichtingsstrip goed bevestigd is aan de kast.
• De deur goed open en dicht gaat.

Ventilatievereisten

De luchtcirculatie achter het apparaat moet voldoende zijn.

5 cm min. 200 cm² min. 200 cm²

GELUIDEN

Tijdens normaal gebruik hoort u geluiden (compressor, koelmiddelcirculatie).

OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK!

SSSRRR! SSSRRR! CLICK! CLICK!

HISSS! HISSS! BRRR! BRRR!

BLUBB! BLUBB! CRACK!CF

Afmetingen van de inbouw
In hoogte mm 1580
Breedte mm 560
Diepte mm 550
Maximale bewaartijd bij stroomuitval Uur 22
Spanning Volt 230 - 240
Tijd Hz 50

De technische gegevens staan op het typeplaatje aan de binne- of buitenkant van het apparaat en op het energielabel.

MILIEUBESCHERMING

Recycle de materialen met het symbool Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

CONTENTS
