GEBRUIKSAANWIJZING DWBG770 SAMSUNG

DW-BG97-serie DW-BG77-serie DW-BG58-serie DW-BG57-serie Vaatwasser gebruikshandleiding Deze handleiding is gemaakt van 100% gerecycled papier. imagine the possibilities Hartelij k dank voor uw aanschaf van dit Samsung-product. Voor nog betere service kunt u uw product registreren op www.samsung.com/register DD68-00092H-03_NL.indd 1DD68-00092H-03_NL.indd 1 2013-05-30 9:43:172013-05-30 9:43:172_ Kenmerken van uw nieuwe Samsung-vaatwasser Kenmerken van uw nieuwe Samsung-vaatwasser Met uw nieuwe wasmachine verandert uw kij k op het afwassen van keukengerei volkomen. Van de speciale functies tot de energiezuinigheid, uw nieuwe Samsung- vaatwasser zorgt ervoor dat het afwassen van keukengerei zo eenvoudig en aangenaam mogelij k verloopt.

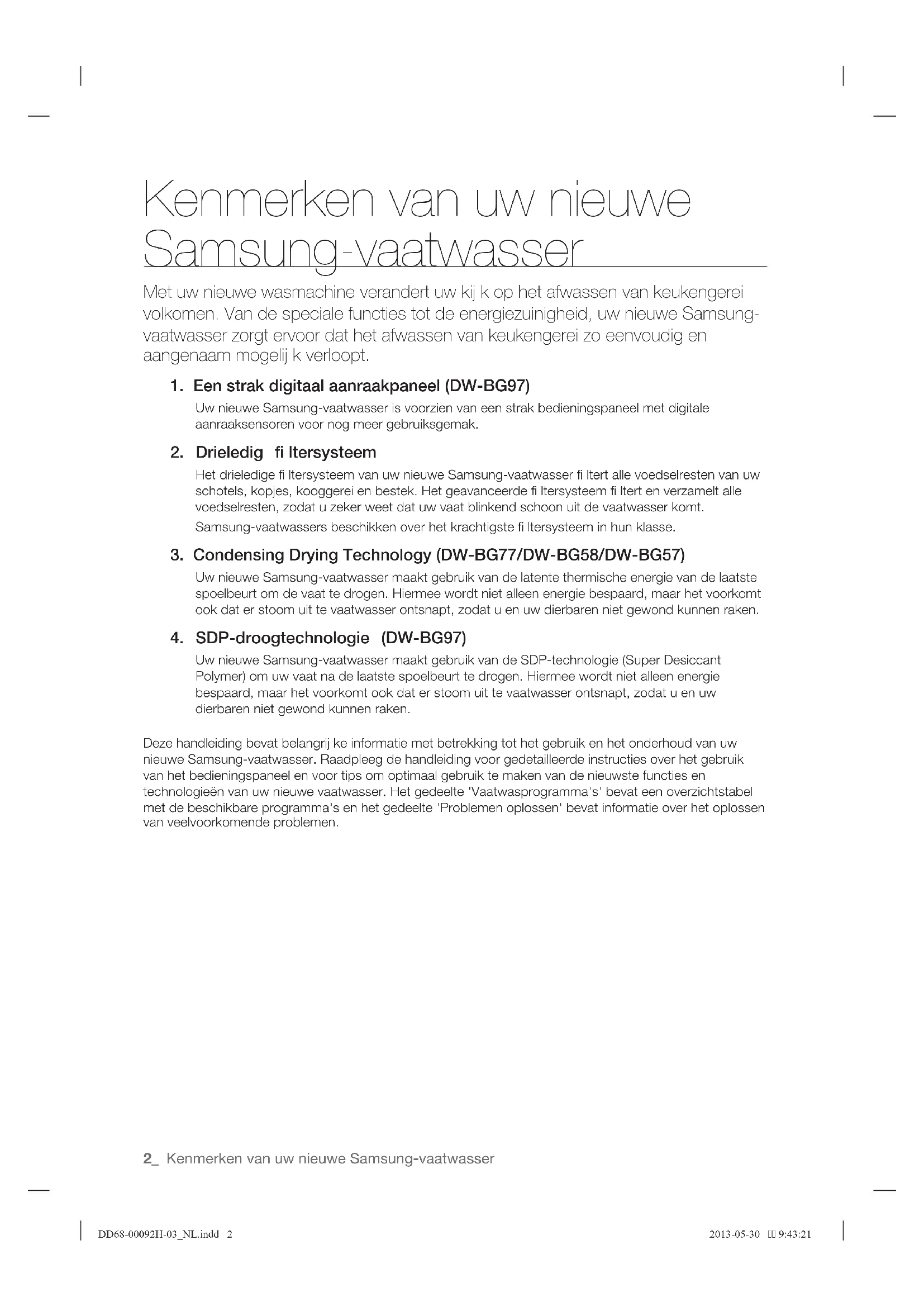

1. Een strak digitaal aanraakpaneel (DW-BG97)

Uw nieuwe Samsung-vaatwasser is voorzien van een strak bedieningspaneel met digitale aanraaksensoren voor nog meer gebruiksgemak.

2. Drieledig fi ltersysteem

Het drieledige fi ltersysteem van uw nieuwe Samsung-vaatwasser fi ltert alle voedselresten van uw schotels, kopjes, kooggerei en bestek. Het geavanceerde fi ltersysteem fi ltert en verzamelt alle voedselresten, zodat u zeker weet dat uw vaat blinkend schoon uit de vaatwasser komt. Samsung-vaatwassers beschikken over het krachtigste fi ltersysteem in hun klasse.

3. Condensing Drying Technology (DW-BG77/DW-BG58/DW-BG57)

Uw nieuwe Samsung-vaatwasser maakt gebruik van de latente thermische energie van de laatste spoelbeurt om de vaat te drogen. Hiermee wordt niet alleen energie bespaard, maar het voorkomt ook dat er stoom uit te vaatwasser ontsnapt, zodat u en uw dierbaren niet gewond kunnen raken.

4. SDP-droogtechnologie (DW-BG97)

Uw nieuwe Samsung-vaatwasser maakt gebruik van de SDP-technologie (Super Desiccant Polymer) om uw vaat na de laatste spoelbeurt te drogen. Hiermee wordt niet alleen energie bespaard, maar het voorkomt ook dat er stoom uit te vaatwasser ontsnapt, zodat u en uw dierbaren niet gewond kunnen raken. Deze handleiding bevat belangrij ke informatie met betrekking tot het gebruik en het onderhoud van uw nieuwe Samsung-vaatwasser. Raadpleeg de handleiding voor gedetailleerde instructies over het gebruik van het bedieningspaneel en voor tips om optimaal gebruik te maken van de nieuwste functies en technologieën van uw nieuwe vaatwasser. Het gedeelte 'Vaatwasprogramma's' bevat een overzichtstabel met de beschikbare programma's en het gedeelte 'Problemen oplossen' bevat informatie over het oplossen van veelvoorkomende problemen. DD68-00092H-03_NL.indd 2DD68-00092H-03_NL.indd 2 2013-05-30 9:43:212013-05-30 9:43:21Veiligheidsinstructies _3 Veiligheidsinstructies Gefeliciteerd met uw nieuwe Samsung-vaatwasser. Deze handleiding bevat belangrij ke informatie over de installatie, het gebruik en het onderhoud van uw vaatwasser. Lees deze gebruikershandleiding aandachtig door om optimaal gebruik te maken van de vele voordelen en functies die deze vaatwasser u biedt. WAT U MOET WETEN OVER DE VEILIGHEIDSVOORSCHRIFTEN Lees deze handleiding aandachtig door, zodat u weet hoe u dit nieuwe apparaat met zij n uitgebreide mogelij kheden en functies op veilige en e ciënte wij ze gebruikt en bewaar de handleiding ter referentie op een veilige plaats nabij het apparaat. Gebruik dit apparaat alleen waarvoor het is bedoeld, zoals wordt beschreven in deze gebruikshandleiding. In de onderdelen Waarschuwingen en Belangrij ke veiligheidsinstructies in deze gebruiksaanwij zing worden niet alle mogelij ke omstandigheden en situaties beschreven die zich kunnen voordoen. Het is uw verantwoordelij kheid om verstandig, voorzichtig en nauwkeurig te werk te gaan bij de installatie, het onderhoud en de bediening van uw vaatwasser. Omdat de volgende gebruiksaanwij zingen van toepassing zij n op meerdere modellen, kunnen de specifi caties van uw vaatwasser enigszins afwij ken van de specifi caties die in deze handleiding worden beschreven en zij n mogelij k niet alle waarschuwingen van toepassing. Mocht u vragen of problemen hebben, dan neemt u contact op met het dichtstbij zij nde servicecentrum of gaat u voor hulp en informatie naar www.samsung.com.

BELANGRIJ KE VEILIGHEIDSSYMBOLEN EN VOORZORGSMAATREGELEN

Belangrij ke veiligheidssymbolen WAARSCHUWING Gevaren of onveilige handelingen die kunnen leiden tot ernstig persoonlij k letsel en/of schade. VOORZICHTIG Gevaren of onveilige handelingen die kunnen leiden tot persoonlij k letsel en/of schade. CAUTION Om het risico op brand, explosies, elektrische schokken of persoonlij k letsel bij het gebruik van uw vaatwasser te verminderen, dient u deze veiligheidsvoorschriften te volgen. Probeer dit NIET. NIET demonteren. NIET aanraken. Volg de aanwij zingen strikt op. Haal de stekker uit het stopcontact. Zorg dat het apparaat geaard is om elektrische schokken te voorkomen. Neem contact op met het servicecentrum voor ondersteuning. Opmerking Deze waarschuwingssymbolen dienen om persoonlij k letsel bij u of anderen te voorkomen. Volg ze nauwkeurig op. Bewaar deze instructies op een veilige plaats en zorg ervoor dat nieuwe gebruikers hier bekend mee zij n. Geef de gebruiksaanwij zing door aan een eventuele volgende eigenaar. DD68-00092H-03_NL.indd 3DD68-00092H-03_NL.indd 3 2013-05-30 9:43:212013-05-30 9:43:214_ Veiligheidsinstructies Belangrij ke veiligheidsvoorschriften Dit apparaat voldoet aan de huidige veiligheidsvoorschriften. Verkeerd gebruik kan echter leiden tot persoonlij k letsel en schade. Lees deze instructies aandachtig door voordat u het apparaat in gebruik neemt, om ongelukken en schade te voorkomen. Ze bevatten belangrij ke informatie over de veiligheid, de bediening en het onderhoud. Zoals bij alle elektrische apparatuur met bewegende delen bestaat er mogelij k gevaar. Om dit apparaat veilig te kunnen gebruiken, dient u te weten hoe u het moet bedienen en moet u voorzichtig zij n bij het gebruik. Laat kinderen (of huisdieren) nooit op of in uw vaatwasser spelen. De deur van de vaatwasser gaat van binnenuit niet makkelij k open en kinderen kunnen ernstig verwond raken wanneer ze opgesloten raken. Kinderen mogen het apparaat uitsluitend onder toezicht gebruiken. Dit om te voorkomen dat ze ermee gaan spelen. Als de stekker (stroomsnoer) beschadigd is, moet deze voor de veiligheid worden vervangen door de fabrikant, diens onderhoudsmonteur of door een vergelij kbaar bevoegde persoon. Dit apparaat moet zodanig worden geplaatst dat de stroomvoorziening, de waterkraan en de afvoer ook na installatie goed toegankelij k zij n.

INSTRUCTIES IN VERBAND MET HET WEEE-LABEL

Correcte verwij dering van dit product (elektrische & elektronische afvalapparatuur) (Van toepassing in landen waar afval gescheiden wordt ingezameld) Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zij n elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelij k afval verwij derd mogen worden aan het einde van hun gebruiksduur. Om mogelij ke schade aan het milieu of de menselij ke gezondheid door ongecontroleerde afvalverwij dering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelij ke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelij k kunnen laten recyclen. Zakelij ke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zij n elektronische accessoires mogen niet met ander bedrij fsafval voor verwij dering worden gemengd. CAUTIONWAARSCHUWINGWAARSCHUWINGCAUTION Veiligheidsinstructies DD68-00092H-03_NL.indd 4DD68-00092H-03_NL.indd 4 2013-05-30 9:43:212013-05-30 9:43:21Veiligheidsinstructies _5 INSTRUCTIES VOOR HET GEBRUIK VAN DE VAATWASSER Deze vaatwasser is niet bestemd voor commercieel gebruik. Het is bedoeld voor huishoudelij k gebruik en andere soortgelij k werk- en woonomgevingen, zoals:

• Kantoren en showrooms En door bewoners in omgevingen als:

• Hostels en pensions. Het apparaat mag uitsluitend worden gebruikt, zoals uiteengezet in deze gebruikshandleiding, voor het reinigen van huishoudelij k aardewerk en bestek. Elk ander gebruik wordt niet door de fabrikant ondersteund en kan gevaarlij k zij n. De fabrikant is niet verantwoordelij k voor schade als gevolg van verkeerd of onbedoeld gebruik van het apparaat. Gebruik geen oplosmiddelen in de vaatwasser. Explosiegevaar. Zorg dat u geen vaatwasmiddelen inademt of inneemt. Vaatwasmiddelen bevatten irriterende of bij tende ingrediënten die een brandend gevoel in de neus, mond en keel kunnen veroorzaken wanneer ze worden ingeslikt of ademhalingsproblemen kunnen veroorzaken. Raadpleeg onmiddellij k een arts in het geval er vaatwasmiddel is ingeademd of ingeslikt. Laat de deur niet onnodig openstaan, aangezien u hier over kunt struikelen. Ga niet op de openstaande deur zitten of leunen. Hierdoor kan de vaatwasser kantelen en beschadigd raken en kunt u gewond raken. Gebruik alleen vaatwas- en spoelmiddelen die zij n bedoeld voor huishoudelij ke vaatwassers. Gebruik geen afwasmiddel. Gebruik geen sterk zure schoonmaakmiddelen. Vul het spoelmiddelreservoir niet met poeder of een vloeibaar wasmiddel. Hierdoor kan het reservoir ernstig beschadigd raken. Wanneer u het zoutreservoir per ongeluk met poeder of een vloeibaar wasmiddel vult, kan de waterontharder beschadigd raken. Controleer of u het juiste pak met vaatwaszout hebt, voordat u het zoutreservoir vult. Gebruik alleen speciaal grof vaatwaszout voor reactivering, aangezien andere zoutsoorten mogelij k onoplosbare additieven bevatten die een nadelige invloed kunnen hebben op de werking van de ontharder. In een apparaat met een bestekmand (afhankelij k van het model) wordt het bestek beter gedroogd en gereinigd als het bestek met de handgreep naar beneden wordt geplaatst. Om het risico op verwondingen te voorkomen, kunt u messen, vorken enzovoort met de handgreep naar boven plaatsen. Plastic items die niet bestand zij n tegen heet water, zoals plastic wegwerpbekers of plastic bestek en bakjes, moeten niet in de vaatwasser worden gereinigd. Door de hoge temperatuur in de vaatwasser kunnen deze items smelten of vervormen. Bij modellen die zij n voorzien van de functie Uitgestelde start moet u ervoor zorgen dat de dispenser droog is voordat u een vaatwasmiddel toevoegt. Indien nodig veegt u de dispenser droog. Het vaatwasmiddel gaat klonteren wanneer u het in een vochtige dispenser plaatst, waardoor het mogelij k niet goed wordt verspreid. Messen en andere voorwerpen met scherpe punt moeten met de punt naar beneden in het mandje worden geplaatst of plat worden neergelegd. INSTRUCTIES VOOR HET BESCHERMEN VAN UW KINDEREN Dit apparaat is geen speelgoed! Om het risico op letsel te voorkomen, houdt u kinderen uit de buurt en laat u ze niet in of in de buurt van de vaatwasser of met de bedieningselementen spelen. Ze zij n zich niet bewust van de mogelij ke gevaren hiervan. Wanneer u in de keuken werkt, moet er altij d toezicht op de kinderen worden gehouden. Daarnaast bestaat het gevaar dat spelende kinderen zich in de vaatwasser opsluiten. WAARSCHUWING WAARSCHUWING VOORZICHTIG VOORZICHTIG VOORZICHTIG VOORZICHTIG VOORZICHTIG WAARSCHUWING WAARSCHUWING DD68-00092H-03_NL.indd 5DD68-00092H-03_NL.indd 5 2013-05-30 9:43:222013-05-30 9:43:226_ Veiligheidsinstructies Dit apparaat kan door kinderen vanaf 8 jaar en door personen met een verminderd fysiek, zintuiglij k of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrij pen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet zonder supervisie door kinderen worden uitgevoerd. Oudere kinderen mogen de vaatwasser alleen gebruiken wanneer duidelij k is uitgelegd hoe het apparaat moet worden bediend, ze in staat zij n om het apparaat op een veilige manier te gebruiken en ze zich bewust zij n van de gevaren van verkeerd gebruik. HOUD VAATWASMIDDELEN BUITEN HET BEREIK VAN KINDEREN! Vaatwasmiddelen bevatten irriterende of bij tende ingrediënten die een brandend gevoel in de neus, mond en keel kunnen veroorzaken wanneer ze worden ingeslikt of ademhalingsproblemen kunnen veroorzaken. Houd kinderen uit de buurt van de vaatwasser wanneer de deur openstaat. Er kunnen zich nog wasmiddelrestanten in het apparaat bevinden. Raadpleeg onmiddellij k een arts in het geval er vaatwasmiddel is ingeademd of ingeslikt. INSTRUCTIES VOOR HET INSTALLEREN VAN DE VAATWASSER Controleer het apparaat op zichtbare beschadigingen voordat u het installeert. Gebruik in geen geval een beschadigd apparaat. Een beschadigd apparaat kan gevaarlij k zij n. De vaatwasser mag voor de stroomvoorziening alleen worden aangesloten op een geschikt geschakeld stopcontact. Het stopcontact moet ook nadat de vaatwasser is geïnstalleerd, makkelij k bereikbaar zij n, zodat de stroomtoevoer op elk gewenst moment kan worden onderbroken. (Zie het gedeelte ‘Voldoen aan de installatievereisten’ op pagina 10). Er mogen zich geen stopcontacten achter de vaatwasser bevinden. Er kan oververhittings- en brandgevaar ontstaan wanneer de vaatwasser tegen het stopcontact aandrukt. De vaatwasser mag niet worden geïnstalleerd onder een kookplaat. Door de hoge stralingstemperaturen die soms door een kookplaat worden gegenereerd, kan de vaatwasser beschadigd raken. Om dezelfde reden mag het apparaat niet worden geïnstalleerd naast een open vuur of andere apparaten die warmte afgeven, zoals verwarmingselementen enzovoort. Sluit de vaatwasser pas op de netvoeding aan nadat het apparaat volledig is geïnstalleerd en de deurveren goed zij n ingesteld. Controleer voordat u het apparaat aansluit, of de aansluitgegevens op de gegevensplaat (voltage en aangesloten vermogen) overeenkomen met de netvoeding. Bij twij fel raadpleegt u een erkende elektricien. De elektrische veiligheid van dit apparaat kan alleen worden gegarandeerd wanneer het apparaat is aangesloten op een e ectief aardingssysteem. Het is belangrij k dat deze standaard veiligheidsvereiste aanwezig is en regelmatig wordt getest. Bij twij fel moet het elektrische systeem in het huis worden gecontroleerd door een erkende elektricien. De fabrikant is niet verantwoordelij k voor de gevolgen van een ondeugdelij k aardingssysteem (bij voorbeeld een elektrische schok). Gebruik geen stekkerdoos of verlengkabel om het apparaat op de netvoeding aan te sluiten. Als u dit wel doet, kan de vereiste veiligheid van het apparaat niet worden gegarandeerd (bij voorbeeld het gevaar voor oververhitting). Dit apparaat mag alleen in mobiele installaties, zoals boten, worden geïnstalleerd wanneer er een risicoanalyse is uitgevoerd door een erkende installateur. De plastic behuizing van de wateraansluiting bevat een elektrisch component. De behuizing mag niet worden ondergedompeld in water. Er bevinden zich elektrische draden in de slang van de waterstop. Kort de waterinlaatslang nooit in, zelfs niet als deze te lang is. WAARSCHUWINGWAARSCHUWINGWAARSCHUWINGWAARSCHUWINGCAUTIONWAARSCHUWINGWAARSCHUWINGCAUTIONCAUTIONCAUTION Veiligheidsinstructies DD68-00092H-03_NL.indd 6DD68-00092H-03_NL.indd 6 2013-05-30 9:43:222013-05-30 9:43:22Veiligheidsinstructies _7 Installatie-, onderhouds- en reparatiewerkzaamheden mogen uitsluitend worden uitgevoerd door een erkende en competente persoon, in overeenstemming met de huidige nationale en plaatselij ke veiligheidsvoorschriften. Wanneer er reparaties en andere werkzaamheden worden uitgevoerd door een ongekwalifi ceerde persoon, kan dit gevaar met zich meebrengen. De fabrikant is niet aansprakelij k voor ongeautoriseerd werk. Het geïntegreerde waterproof systeem biedt bescherming tegen waterschade, mits aan de volgende voorwaarden is voldaan:

• De vaatwasser is correct geïnstalleerd en aangesloten op de waterleiding.

• De vaatwasser wordt goed onderhouden en onderdelen die zichtbaar aan vervanging toe zij n, worden vervangen.

• De kraan wordt dichtgedraaid wanneer het apparaat gedurende een langere periode niet wordt gebruikt (bij voorbeeld tij dens vakanties).

• Het waterproof systeem werkt ook wanneer het apparaat is uitgeschakeld. Het apparaat moet echter wel aangesloten blij ven op de stroomvoorziening. Een beschadigd apparaat kan gevaarlij k zij n. Als de vaatwasser beschadigd raakt, schakelt u de netvoeding uit en neemt u contact op met uw dealer of de serviceafdeling. Ongeautoriseerde reparaties kunnen resulteren in onvoorziene gevaren voor de gebruiker. De fabrikant kan hier niet verantwoordelij k voor worden gesteld. Reparaties mogen alleen door een bevoegde servicemonteur worden uitgevoerd. Defecte onderdelen mogen uitsluitend worden vervangen door originele reserveonderdelen. De veiligheid van het apparaat kan alleen worden gegarandeerd wanneer er originele onderdelen worden gebruikt. Sluit de vaatwasser voor onderhoudswerkzaamheden altij d af van de stroomvoorziening (schakel het stopcontact uit en trek de stekker uit het stopcontact). Als de aansluitkabel is beschadigd, moet deze worden vervangen door een speciale kabel. Deze is verkrij gbaar bij de fabrikant. Om veiligheidsredenen mag deze alleen worden geïnstalleerd door de serviceafdeling of een een erkende onderhoudsmonteur. In landen met gebieden die worden geplaagd door kakkerlakken of ander ongedierte, moet u ervoor zorgen dat u het apparaat en de omgeving van het apparaat te allen tij de goed schoon houdt. Schade als gevolg van kakkerlakken of ander ongedierte valt niet onder de garantie. In het geval van een defect of voor reinigingsdoeleinden, het apparaat is alleen volledig geïsoleerd van de stroomvoorziening als:

• het stopcontact is uitgeschakeld en de stekker uit het stopcontact is getrokken, of

• wanneer de netvoeding is uitgeschakeld, of

• de hoofdzekering van de netvoeding is verwij derd, of

• de schroefzekering is verwij derd (in landen waar dit van toepassing is). Pas het apparaat op geen enkele wij ze aan, tenzij u hier toestemming voor hebt gekregen van de fabrikant. Open nooit de behuizing van het apparaat. Het knoeien met elektrische aansluitingen of onderdelen en mechanische onderdelen is zeer gevaarlij k en kan leiden tot defecten of een elektrische schok. Zolang het apparaat nog onder de garantie valt, moeten eventuele reparaties uitsluitend worden uitgevoerd door een servicemonteur die is geautoriseerd door de fabrikant. Anders komt de garantie te vervallen. Houd bij de installatie van het product zowel boven, links, rechts als achter het product ruimte vrij , zodat er een goede ventilatie mogelij k is. Als er onvoldoende ruimte tussen het product en de gootsteen wordt gelaten, kan de gootsteen beschadigd raken of kan er schimmelvorming ontstaan. Controleer of het hardheidsniveau correct is ingesteld voor de afwasmachine voor uw locatie. (Raadpleeg het gedeelte “Het niveau van de waterhardheid instellen” op pagina 12.) VOORZICHTIG WAARSCHUWING CAUTION WAARSCHUWING CAUTION CAUTION VOORZICHTIG DD68-00092H-03_NL.indd 7DD68-00092H-03_NL.indd 7 2013-05-30 9:43:232013-05-30 9:43:238_ Inhoud

9 De onderdelen en het bedieningspaneel controleren 10 Voldoen aan de installatievereisten

12 Het wateronthardingssysteem gebruiken 13 Het geluid in- of uitschakelen 13 Vaatwaszout gebruiken 14 Spoelmiddel gebruiken

15 Richtlij nen voor het wassen van de vaat 15 De manden gebruiken 19 Wasmiddel gebruiken

21 Basisinstructies 21 De programmaselectietoetsen gebruiken 22 De functie Uitgestelde start gebruiken 22 Het digitale display gebruiken 23 Extra functies gebruiken

27 Controleer deze punten bij problemen met uw vaatwasser... 29 Informatiecodes PROGRAMMATABEL

31 De vaatwasser op een milieuvriendelij ke wij ze afdanken 31 Verklaring van conformiteit 31 Specifi caties VOOR STANDAARDTEST

Inhoud DD68-00092H-03_NL.indd 8DD68-00092H-03_NL.indd 8 2013-05-30 9:43:232013-05-30 9:43:23Uw vaatwasser installeren _9 01 INSTALLATIE Uw vaatwasser installeren Zorg ervoor dat te installateur deze instructies nauwgezet opvolgt voor een veilige en normale werking van uw nieuwe vaatwasser. Bij dit wordt een aparte installatiehandleiding geleverd. Raadpleeg deze handleiding voor gedetailleerde installatie-instructies.

DE ONDERDELEN EN HET BEDIENINGSPANEEL CONTROLEREN

Zodra uw vaatwasser is uitgepakt, controleert u of u alle onderstaande onderdelen hebt ontvangen. Neem contact op met de klantenservice van Samsung of de leverancier wanneer uw vaatwasser tij dens het vervoer is beschadigd of wanneer er onderdelen ontbreken.Houd de verpakking, nadat u de vaatwasser hebt uitgepakt, uit veiligheidsoverwegingen buiten het bereik van kinderen.

Toetsen Reinigen/Kinderslot

Procesindicatielampje

Programmaselectietoetsen

indicatielampje Kinderslot

Toets Uitgestelde start

Indicatie lampje Zout bij vullen

Indicatielampje Spoelmiddel bij vullen

Indicatielampje Uitgestelde start

• Installatiehandleiding

• Trechter (Zie het gedeelte ‘Het zoutreservoir vullen’ op pagina 13)

VOLDOEN AAN DE INSTALLATIEVEREISTEN

Voeding en aarding Gebruik geen verlengkabel. Gebruik alleen het netsnoer dat bij de vaatwasser is geleverd. Zorg er bij de installatie voor dat de stroomtoevoer aan de volgende punten voldoet:

• Een zekering van 220-240 V / 50 Hz of een aardlekschakelaar.

• Een aparte zekeringengroep voor uw vaatwasser. Uw vaatwasser moet zij n geaard. Als de vaatwasser niet goed werkt of uitvalt, wordt met aarding de kans op een elektrische schok verminderd doordat de elektrische stroom kan wegvloeien. Uw vaatwasser wordt geleverd inclusief een netsnoer en een geaarde stekker voor gebruik in een correct aangesloten en geaard stopcontact. Sluit de aardedraad niet aan op een plastic buis, gasleiding of warmwaterleiding. WAARSCHUWINGWAARSCHUWING Uw vaatwasser installeren DD68-00092H-03_NL.indd 10DD68-00092H-03_NL.indd 10 2013-05-30 9:43:232013-05-30 9:43:23Uw vaatwasser installeren _11 01 INSTALLATIE Het onjuist aansluiten van de aardgeleider kan een elektrische schok tot gevolg hebben. Raadpleeg een gekwalifi ceerde elektricien of onderhoudsmonteur als u niet zeker weet of de vaatwasser goed geaard is. Pas de stekker die bij de vaatwasser is geleverd, niet aan. Indien de stekker niet in het stopcontact past, dient u een correct stopcontact te laten installeren door een erkende elektricien. Watertoevoer Het water uit de vaatwasser is niet drinkbaar.

• De vaatwasser kan op een koud- of warmwatertoevoer worden aangesloten, max. 60 ºC.

• De kraan moet zij n voorzien van uitwendig draad van 3/4 inch.

• De waterdruk moet tussen de 0,05 MPa en 0,8 MPa liggen. Bij een lagere waterdruk, werkt de waterinlaatklep mogelij k niet goed, waardoor de vaatwasser kan worden uitgeschakeld. Als de waterdruk te hoog is, moet er mogelij k een drukafl aatkraan worden geïnstalleerd. U kunt het risico van lekkage en waterschade verminderen door:

• De kranen makkelij k toegankelij k te maken.

• De kraan dicht te draaien wanneer de vaatwasser niet gebruikt wordt.

• De leidingen periodiek te controleren op lekkage. Waterstop gebruiken Een waterstop is het perfecte beschermingssysteem tegen lekkage. Een waterstop wordt bevestigd aan de watertoevoerslang en sluit in het geval van schade aan de slang automatisch de watertoevoer af. Een waterstop is een elektrisch component.

• Zorg ervoor dat u de waterstop niet beschadigt.

• Zorg dat u de watertoevoerslang die op de waterstop wordt aangesloten, niet draait of knikt. Draai in het geval van een beschadigde waterstop de kraan dicht en trek onmiddellij k de stekker uit het stopcontact. Zodra u deze maatregelen hebt getro en, neemt u contact op met de klantenservice van Samsung of een erkende installateur. Afvoer Als u een speciale afvoer voor het afwaswater gebruikt, sluit u de afvoerslang aan op een afvoer die zich tussen de 30 cm tot 70 cm boven de grond bevindt. Wanneer de afvoerslang hoger dan 80 cm boven de grond wordt aangesloten, kan er water in de vaatwasser terugstromen of wordt het water niet volledig afgevoerd. Ondergrond Voor de beste prestaties moet uw vaatwasser worden geïnstalleerd op een stevige, vlakke ondergrond. Houten vloeren moeten mogelij k worden verstevigd om de trillingen te minimaliseren. Tapij t en zachte tegels zij n factoren die voor trillingen kunnen zorgen, waardoor uw vaatwasser tij dens het gebruik enigszins kan gaan bewegen. Plaats de vaatwasser nooit op een verhoging of zwakke ondergrond. Omgevingstemperatuur Installeer uw vaatwasser niet op een locatie waar het kan vriezen. Er blij ft altij d wat water achter in de veiligheidsklep, pomp en slang van de vaatwasser. Wanneer het water in het apparaat of de slangen bevriest, kan dit leiden tot schade aan het apparaat en de componenten. Testrun Zorg dat u uw vaatwasser juist installeert door het wasprogramma Snel of Voorspoelen uit te voeren nadat de installatie is voltooid. CAUTIONWAARSCHUWINGVOORZICHTIGCAUTIONCAUTIONVOORZICHTIG DD68-00092H-03_NL.indd 11DD68-00092H-03_NL.indd 11 2013-05-30 9:43:242013-05-30 9:43:2412_ Voordat u het product in gebruik neemt Voordat u het product in gebruik neemt

HET WATERONTHARDINGSSYSTEEM GEBRUIKEN

Voor de beste resultaten is er zacht water nodig. Hard water bevat onzuiverheden die een negatieve invloed op de prestaties van het apparaat kunnen hebben. U moet het water ontharden wanneer het water harder is dan 1,0mmol/ℓ (6°d – Duitse hardheid). Hiervoor hebt u het volgende nodig:

• Confi guratie van de waterhardheid in overeenstemming met uw gebied. Voor meer informatie over de waterhardheid in uw regio, neemt u contact op met het lokale waterbedrij f. Als de waterhardheid van het water varieert, stelt u de vaatwasser in op de hoogste meetwaarde. Wanneer de waterhardheid bij voorbeeld varieert van 6,7mmol/ℓ tot 9,0mmol/ℓ, stelt u de vaatwasser in op 9,0mmol/ℓ. De standaardinstelling van de vaatwasser voor de waterhardheid is 3 (4,0-5,5mmol/ℓ). Als de instelling overeenkomt met de waterhardheid in uw regio, hoeft u de instelling niet te wij zigen. Als u het niveau van de waterhardheid moet aanpassen, volgt u de onderstaande instructies. Het niveau van de waterhardheid instellen

1. Houd de toetsen Uitgestelde start en Halve lading ingedrukt en druk vervolgens op de toets

Power (Aan/Uit) om de instellingen voor de waterhardheid weer te geven.

2. Zodra u de instelling voor de waterhardheid hebt aangepast, wordt het huidige waterhardheidsniveau

3. Gebruik de toets Halve lading

om een waterhardheidsniveau tussen de 0 en 5 te selecteren. (Zie de onderstaande tabel voor de waterhardheidsinstellingen in uw regio.) Als het waterhardheidsniveau in uw regio zeer laag is, hoeft u geen vaatwaszout te gebruiken. U stelt de waterhardheid voor de vaatwasser echter in op 0.

4. Als u de waterhardheidsinstellingen wilt sluiten, drukt u op de toets Power (Aan/Uit)

Waterhardheidstabel De hardheid van het water wordt uitgedrukt in de Duitse hardheid (°dH), de Franse hardheid (°TH) of mmol/ℓ (internationale eenheid voor de waterhardheid). Niveau Waterhardheid Regeneratie ontharder / vaatwasprogramma (ECO-programma) Zouttoevoer ºdH ºTH mmol/ℓ Bereik L0 <6 <10 <1,0 Geen recirculatie Nee Nee L1 6~14 10~25 1~2,5 1/8 Ja Ja L2 14~23 25~40 2,5~4,0 1/5 Ja Ja L3 23~31 40~55 4,0~5,5 1/3 Ja Ja L4 31~40 55~70 5,5~7,0 1/2 Ja Ja L5 >40 >70 >7,0 1/1 Ja Ja DD68-00092H-03_NL.indd 12DD68-00092H-03_NL.indd 12 2013-05-30 9:43:242013-05-30 9:43:24Voordat u het product in gebruik neemt _13

1. Houd de toetsen Uitgestelde start en Halve lading ingedrukt en druk vervolgens op de toets

Power (Aan/Uit) om de functie Geluid Aan/Uit in of uit te schakelen.

2. Druk op de toets Reinigen

om de functie Geluid Aan/Uit in of uit te schakelen. - Als het indicatielampje 'Spoelmiddel bij vullen ' brandt, is de functie Geluid aan ingeschakeld. - Als het indicatielampje 'Spoelmiddel bij vullen ' wordt uitgeschakeld, is de functie Geluid Uit ingeschakeld. Wanneer de functie Geluid Uit is ingeschakeld en er een fout optreedt, wordt er wel een foutmeldingssignaal weergegeven.

3. Om de instellingen voor Geluid Aan/Uit te sluiten, drukt u op de toets Power (Aan/Uit)

VAATWASZOUT GEBRUIKEN Het zoutreservoir vullen Om het water te ontharden, moet u het zoutreservoir met vaatwaszout vullen. Gebruik alleen vaatwaszout. Gebruik geen andere soorten zout of oplosmiddelen. Hiermee kunt u het zoutreservoir en het wateronthardingssysteem beschadigen. Vul het zoutreservoir altij d vlak voordat u een van de volledige vaatwasprogramma’s uitvoert om corrosie door overmatig zout of zout water te voorkomen.

2. Draai het deksel van het zoutreservoir open door deze tegen de klok in

3. Vul het zoutreservoir met water water (alleen nodig wanneer u het

apparaat voor het eerst gebruikt).

4. Voeg het vaatwaszout toe.

Het vaatwaszoutreservoir heeft een capaciteit van ongeveer 1kg. Voeg niet te veel zout aan het reservoir toe.

5. Verwij der het overtollige zout rond de opening van het zoutreservoir en

de afdichting. Als het overtollige zout niet wordt verwij derd, sluit het deksel van het reservoir mogelij k niet goed af en kan er zout water in de vaatwasser vloeien. Dit heeft een negatieve invloed op de prestaties.

6. Draai het deksel van het zoutreservoir goed vast door deze met de klok

mee te draaien. U wordt aangeraden de functie Voorspoelen uit te voeren om de trommel te reinigen wanneer u een grote hoeveelheid zout of zout water in de binnenste trommel hebt gemorst. Achterblij vende zoutkorrels of zout water kunnen corrosie veroorzaken. Afhankelij k van de grootte van de zoutkorrels kan het even duren voordat het zout is opgelost en het indicatielampje 'Zout bij vullen ' wordt uitgeschakeld. VOORZICHTIGVOORZICHTIGVOORZICHTIGVOORZICHTIG DD68-00092H-03_NL.indd 13DD68-00092H-03_NL.indd 13 2013-05-30 9:43:242013-05-30 9:43:2414_ Voordat u het product in gebruik neemt Het indicatielampje voor het bij vullen van zout controleren Als het indicatielampje 'Zout bij vullen ' brandt, volgt u de bovenstaande procedure om vaatwaszout toe te voegen. Wanneer het indicatielampje 'Zout bij vullen ' brandt, betekent dit dat u vanaf dat moment nog drie vaatwasprogramma's kunt uitvoeren. SPOELMIDDEL GEBRUIKEN Het spoelmiddelreservoir vullen Zodra het indicatielampje op het bedieningspaneel voor het bij vullen van spoelmiddel gaat branden, moet u spoelmiddel toevoegen. Uw vaatwasser is alleen geschikt voor het gebruik van vloeibaar spoelmiddel. Wanneer u een spoelmiddel in poedervorm gebruikt, raakt de reservoiropening verstopt en werkt de vaatwasser niet meer naar behoren. Spoelmiddel verbetert de droogprestaties van uw vaatwasser. Gebruik geen gewoon wasmiddel in het spoelmiddelreservoir.

1. Draai het deksel van het spoelmiddelreservoir open door deze tegen

de klok in te draaien.

2. Vul het spoelmiddelreservoir met spoelmiddel.

Gebruik het kij kglas wanneer u het reservoir met spoelmiddel vult. Vul het reservoir maximaal bij tot aan het spoelmiddelniveau, aangezien het reservoir anders kan overstromen tij dens het gebruik van de vaatwasser.

3. Stel voor de spoelmiddelinstelling een waarde tussen de 1 en 6 in. Hoe

hoger het niveau, hoe meer spoelmiddel er wordt gebruikt. Als u problemen hebt om het spoelmiddelniveau in te stellen, kunt u een munt gebruiken om de knop te draaien.

4. Draai het deksel van het spoelmiddelreservoir dicht door deze met de

klok mee te draaien. VOORZICHTIGVOORZICHTIG Voordat u het product in gebruik neemt DD68-00092H-03_NL.indd 14DD68-00092H-03_NL.indd 14 2013-05-30 9:43:252013-05-30 9:43:25Uw vaatwasser laden _15 03 LADEN Uw vaatwasser laden RICHTLIJ NEN VOOR HET WASSEN VAN DE VAAT Volg deze eenvoudige richtlij nen voor de beste resultaten en om energie te besparen. Voordat u de vaat laadt Ontdoe de vaat van voedselresten, zoals botten, vruchtzaad enz., en afval, zoals tandenstoker, papieren servetten enz. Voedselresten en afval kunnen uw vaat beschadigen, lawaai maken of zelfs resulteren in een defect aan het apparaat.Was geen items die zij n bedekt met as, zand, wax, smeerolie of verf.Deze materialen beschadigen het apparaat en as lost niet op en wordt alleen maar verspreid. Items die niet geschikt zij n voor de vaatwasser

• Koper, brons, tin, ivoor en aluminium items of items die zij n voorzien van een kleefmiddel• Niet-hittebestendige plasticsoorten• Handwerk, antiek, waardevolle vazen en decoratief glaswerk• Op glazuur aangebrachte kleuren• Houten bestek en aardewerk of items met houten onderdelen• Fij n glaswerk of glaswerk dat loodkristal bevatZilverwerk dat in aanraking komt met voedsel dat zwavel bevat, kan verkleuren. Bij voorbeeld eigeel, uien, mayonaise, mosterd, vis, visnat en marinades.• Wanneer glazen regelmatig worden gewassen, kunnen ze dof worden. Gebruik de vaatwasser niet voor fij n glaswerk of glaswerk dat loodkristal bevat.Aluminium componenten (bij voorbeeld vetfi lters) moeten niet worden gereinigd met bij tende, alkalinehoudende reinigingsmiddelen. Deze kunnen het materiaal beschadigen of in extreme gevallen een chemische reactie veroorzaken. Gebruik alleen items, bij voorbeeld glazen, porselein en bestek, die de fabrikant als vaatwasserbestendig aanmerkt.

Hanteren van de manden Gebruik niet overmatig veel kracht om de manden uit of in te schuiven. Als u dit wel doet, kunt u de manden en de items in de manden beschadigen.VOORZICHTIGWAARSCHUWINGWAARSCHUWINGVOORZICHTIG DD68-00092H-03_NL.indd 15DD68-00092H-03_NL.indd 15 2013-05-30 9:43:262013-05-30 9:43:2616_ Uw vaatwasser laden De bovenste mand gebruiken Gebruik de bovenste mand voornamelij k voor kleine, lichte of fij ne items, zoals kopjes, schotel, dessertkommen, enz. De bovenste mand bij stellen U kunt de hoogte van de bovenste mand aanpassen om extra ruimte te creëren voor grote items in de bovenste of onderste mand. Verwij der alle items uit de kopjesrekken voordat u de hoogte aanpast. Als u dit niet doet, kunt u de items en de mand beschadigen.

1. Trek de bovenste mand naar buiten.

2. De bovenste mand verhogen: houd de bovenste mand aan beide

zij den vast en trek de mand voorzichtig zo ver mogelij k naar buiten.

3. De bovenste mand verlagen: houd de bovenste mand aan beide

zij den vast en til de mand iets op. Duw de mand vervolgens voorzichtig omlaag. Wanneer u de hoogte aanpast, moet u ervoor zorgen dat de bovenste sproeiarm de de vaat in de onderste mand niet raakt wanneer deze draait. Zorg ervoor dat de bovenste mand waterpas is. Als de bovenste mand scheef wordt geplaatst, kan de deur niet volledig worden gesloten en levert dit problemen op met de bediening van de vaatwasser. Til de bovenste mand niet slechts aan één kant op. Wanneer u dit doet, kan de deur niet volledig worden gesloten en resulteert dit in problemen met de bediening van de vaatwasser. De onderste mand gebruiken Gebruik de onderste mand voor grote borden en zware items als serveerborden, pannen, potten, kommen enz. Kleine items als schotels kunnen ook in de onderste mand worden geplaatst. Plaats geen fij n glaswerk in de onderste mand. VOORZICHTIGVOORZICHTIGVOORZICHTIGVOORZICHTIG Uw vaatwasser laden DD68-00092H-03_NL.indd 16DD68-00092H-03_NL.indd 16 2013-05-30 9:43:262013-05-30 9:43:26Uw vaatwasser laden _17 03 LADEN De scharnierende pinnen gebruiken Met de scharnierende pinnen kunt u ruimte voor grote items in de onderste mand maken.

1. U kunt de scharnierende pinnen plat naar beneden duwen.

De bestekbak gebruiken (DW-BG97, DW-BG77) De inzetstukken van de bestekbak kunnen worden verwij derd. U kunt bij voorbeeld één kant van de inzetstukken verwij deren om ruimte te maken voor grote items in de bovenste mand.

1. Plaats het bestek zoals wordt weergegeven in de afbeelding.

2. Bevestig de inzetstukken aan de bestekbak.

Wanneer u grote items in de bak plaatst, kunnen deze de bovenste sproeiarm belemmeren. Als de grepen van de lepels niet in de houders passen, plaatst u ze andersom.

3. Verwij der de inzetstukken van de bestekbak na afl oop van het

programma. DD68-00092H-03_NL.indd 17DD68-00092H-03_NL.indd 17 2013-05-30 9:43:272013-05-30 9:43:2718_ Uw vaatwasser laden De bestekmand gebruiken (DW-BG58/DW-BG57) De bestekmand is voorzien van een deksel met openingen, zodat de messen, lepels of vorken in afzonderlij ke stands kunnen worden geplaatst om te voorkomen dat ze beschadigen of verkleuren.

1. Plaats de verschillende typen bestek zoals wordt weergegeven in de

afbeelding. Plaats messen met het oog op de veiligheid in het messenrek.

2. Plaats de bestekbak in de onderste mand.

Als u slechts een kleine hoeveelheid bestek afwast, kunt u de bestekmand uit elkaar halen en één kant gebruiken. Plaats geen lange items in de bestekmand. Wanneer de greep te lang is, kan deze de bovenste sproeiarm belemmeren. De bestekmand kan ook worden gebruikt met het deksel open.

1. Licht het deksel op en bevestig deze aan het handvat, zoals wordt

weergegeven in de afbeelding. Als u de mand in tweeën wilt delen, trekt u de ene kant van de bestekmand in de richting van de pij l (zie afbeelding) terwij l u de andere kant vasthoudt. VOORZICHTIGVOORZICHTIG Uw vaatwasser laden DD68-00092H-03_NL.indd 18DD68-00092H-03_NL.indd 18 2013-05-30 9:43:292013-05-30 9:43:29Uw vaatwasser laden _19 03 LADEN De kopjesrekken gebruiken U kunt kopjes, kleine items en lang kookgerei op de kopjesrekken plaatsen. Dit is ook een handige manier om wij nglazen af te wassen. Plaats de wij nglazen op de pinnen van de kopjesrekken. Wanneer de kopjesrekken niet worden gebruikt, kunnen ze ook omhoog worden geklapt. Pas de hoogte van de bovenste mand niet aan wanneer glashouders omhoog staan. In dat geval kunt u de bovenste lade niet naar binnen schuiven. WASMIDDEL GEBRUIKEN Voor alle vaatwasprogramma's, met uitzondering van Voorspoelen , moet u een afwasmiddel in het vaatwasmiddelcompartiment gebruiken. Gebruik voor de beste prestaties de juiste hoeveelheid vaatwasmiddel voor het programma. Gebruik alleen vaatwasmiddelen. Gewone wasmiddelen produceren te veel schuim en hebben een negatieve invloed op de prestaties van de vaatwasser of kunnen ervoor zorgen dat de vaatwasser niet meer naar behoren werkt. Adem of slik geen vaatwasmiddelen in. Vaatwasmiddelen bevatten irriterende en bij tende chemicaliën die ademhalingsproblemen kunnen veroorzaken. Als u de dampen van een vaatwasmiddel hebt ingeademd of het middel hebt ingeslikt, raadpleegt u onmiddellij k een arts. Houd vaatwasmiddelen buiten het bereik van kinderen. Het vaatwasmiddelbakje vullen

1. Open het klepje van het vaatwasmiddelbakje door de vergrendeling

omlaag te drukken. Het klepje staat na afl oop van een vaatwasprogramma altij d open.

2. Vul het vaatwasmiddelbakje voor het hoofdprogramma met de

aanbevolen hoeveelheid vaatwasmiddel.

3. Sluit het klepje door dit naar links en vervolgens omlaag te duwen.

VOORZICHTIGVOORZICHTIGWAARSCHUWINGWAARSCHUWING DD68-00092H-03_NL.indd 19DD68-00092H-03_NL.indd 19 2013-05-30 9:43:302013-05-30 9:43:3020_ Uw vaatwasser laden

4. Voor een betere reiniging, met name als uw sterk vervuilde items hebt,

doet u een kleine hoeveelheid vaatwasmiddel (ongeveer 8g) op de deur. Dit wordt gebruikt tij dens het voorspoelen. Vaatwastabletten gebruiken U kunt ook 2-in-1, 3-in-1 of 4-in-1 vaatwastabletten gebruiken. Vaatwastabletten bevatten, afhankelij k van het type, een combinatie van een vaatwasmiddel, een spoelmiddel en/of vaatwaszout. Raadpleeg de instructies van de fabrikant voordat u een vaatwastablet gebruikt en controleer of deze geschikt is voor de waterhardheid in uw regio.

1. Druk de vergrendeling van het vaatwasmiddelbakje open en open het

klepje van het vaatwasmiddelbakje.

2. Plaats het vaatwastablet in het vaatwasmiddelbakje voor het

hoofdprogramma en sluit het klepje.

3. Druk op het bedieningspaneel op de toets Vaatwastabletten

Plaats niet te veel vaat in de manden.

3. Zorg ervoor dat de sproeiarmen niet worden belemmerd.

4. Vul het doseerbakje in de deur met de juiste hoeveelheid vaatwasmiddel (indien nodig).

5. Druk op de toets Power (Aan/Uit)

om de vaatwasser in te schakelen.

6. Selecteer ee programma dat geschikt is voor het type lading.

(Zie het gedeelte ‘De programmaselectietoetsen gebruiken’ op pagina 21.) Het indicatielampje voor het geselecteerde programma gaat branden.

7. Selecteer eventueel aanvullende functies.

De bij behorende indicatielampjes gaan branden.

8. Druk op de toets Start/Reset

en sluit de deur om het programma te starten.

9. Als de wasbeurt is voltooid, hoort u een geluidssignaal.

De stroom wordt na 10 minuten automatisch uitgeschakeld.

10. Haal de vaatwasser leeg.

Verwij der eerst de vaat uit de onderste mand, vervolgens uit de bovenste mand en dan de bestekbak (indien geladen). Zodoende voorkomt u dat er water uit de bovenste mand op de items in de onderste mand drupt.

DE PROGRAMMASELECTIETOETSEN GEBRUIKEN

Selecteer ee programma dat geschikt is voor het type lading en de mate van vervuiling. Symbool Programma Beschrij ving Intensief 70ºC Sterk vervuilde items, zoals potten en pannen Auto 40-65ºC Licht tot zwaar vervuilde dagelij kse items, automatische detectie van de mate van vervuiling Express 65ºC Normaal vervuilde dagelij kse items, met een kort programma ECO 45ºC Normaal vervuilde dagelij kse items, met gereduceerd energie- en waterverbruik Snel 50ºC Licht vervuild met zeer kort programma Fij n 40ºC Licht vervuilde fij ne items Voorspoelen Koud spoelen om het vuil te verwij deren op vaat die al langere tij d staat of om de opgedroogde vaat te weken voordat er een ander programma wordt uitgevoerd. VOORZICHTIG DD68-00092H-03_NL.indd 21DD68-00092H-03_NL.indd 21 2013-05-30 9:43:312013-05-30 9:43:3122_ Uw vaatwasser bedienen Een programma onderbreken Als u de deur opent terwij l er een programma wordt uitgevoerd, wordt het programma tij delij k onderbroken. Als u het programma wilt hervatte, sluit u de deur. Het water in de vaatwasser kan zeer heet zij n. Open de deur daarom alleen als dit absoluut noodzakelij k is en ga uiterst voorzichtig te werk. Een programma wij zigen Als het programma al is gestart en u dit wilt wij zigen, volgt u de onderstaande instructies: Als het klepje van het vaatwasmiddelbakje al is geopend, moet u het programma niet meer wij zigen.

1. Open de deur om het programma te onderbreken.

2. Houd de toets Start/Reset

3 seconden ingedrukt om het programma te resetten.

• Zodra het programma is gereset, wordt het water in de vaatwasser afgevoerd. Dit duurt ongeveer 1 minuut. Zodra het water is afgevoerd, kunt u een ander programma selecteren.

• Als u het afvoerproces wilt overslaan, drukt u op de toets Power (Aan/Uit) om de vaatwasser uit te schakelen. Vervolgens drukt u nogmaals op de toets om de vaatwasser weer in te schakelen. U moet de aanvullende functies opnieuw selecteren.

3. Selecteer een ander programma en druk op de toets Start/Reset

4. Sluit de deur om het nieuwe programma te starten.

DE FUNCTIE UITGESTELDE START GEBRUIKEN

U kunt de vaatwasser zodanig instellen dat het geselecteerde programma op een later tij dstip wordt gestart. Hiervoor selecteert u een vertraging tussen 1 en 24 uur (met intervallen van 1 uur).

1. Open de deur en laad de manden.

2. Vul het doseerbakje in de deur met de juiste hoeveelheid vaatwasmiddel (indien nodig).

3. Druk op de toets Power (Aan/Uit)

om de vaatwasser in te schakelen.

4. Selecteer het programma en de functies.

5. Gebruik de toets Uitgestelde start

om een vertragingstij d op te geven.

6. Druk op de toets Start/Reset

. Het indicatielampje voor Uitgestelde start brandt en de klok begint met aftellen.

7. Als u de functie Uitgestelde start wilt uitschakelen, houdt u de toets Start/Reset

3 seconden ingedrukt om het programma te resetten.

HET DIGITALE DISPLAY GEBRUIKEN

Het digitale display toont u de resterende tij d voor het vaatwasprogramma, statusinformatie (Uitgestelde start, Zout bij vullen, Spoelmiddel bij vullen en Kinderslot) en foutcodes. Als er tij dens het gebruik van de vaatwasser een fout optreedt, wordt de code voor de fout weergegeven en klinkt er een piepsignaal. Zie het gedeelte ‘Informatiecodes’ op pagina 29. Tij dweergave In het gedeelte met de tij dweergave kunt u zien hoe lang het nog duurt (in uren en minuten) voordat het geselecteerde programma is voltooid. De resterende tij d kan variëren, zelfs voor hetzelfde programma. Dit verschil kan worden veroorzaakt door een verschil in de watertemperatuur, de reactiveringscyclus en de grootte en staat van de lading. VOORZICHTIG Uw vaatwasser bedienen DD68-00092H-03_NL.indd 22DD68-00092H-03_NL.indd 22 2013-05-30 9:43:322013-05-30 9:43:32Uw vaatwasser bedienen _23 04 BEDIENING Indicatie lampje Zout bij vullen Als het indicatielampje 'Zout bij vullen ' brandt, betekent dit dat het vaatwaszout in de vaatwasser bij na op is en moet worden bij gevuld. Zie het gedeelte ‘Het zoutreservoir vullen’ op pagina 13 om het zoutreservoir te vullen. Indicatielampje Spoelmiddel bij vullen Als het indicatielampje 'Spoelmiddel bij vullen ' brandt, betekent dit dat het spoelmiddel in de vaatwasser bij na op is en moet worden bij gevuld. Zie het gedeelte ‘De accessoires controleren’ op pagina 10 om het spoelmiddelreservoir bij te vullen.

EXTRA FUNCTIES GEBRUIKEN

Intensieve zone Gebruik deze functie voor moeilij k te reinigen, sterk vervuilde vaat, potten en pannen en vaat met veel olie. Plaats de items boven de sproeischij ven in de intensieve zone (Zie het gedeelte ‘De onderdelen en het bedieningspaneel controleren’ op pagina 9) en druk op de toets Intensieve zone . Halve lading Gebruik voor een kleine lading met een beperkt aantal items alleen de bovenste of onderste mand om energie te besparen. Druk op de toets Halve lading om de bovenste of onderste mand te selecteren. Vaatwastabletten Als u 2-in-1, 3-in-1 of 4-in-1 vaatwastabletten wilt gebruiken, selecteert u een programma en drukt u op de toets Vaatwastabletten . (De functie Vaatwastabletten is beschikbaar voor alle programma's, met uitzondering van Voorspoelen .) Als u de functie Vaatwastabletten selecteert, wordt het indicatielampje ‘Spoelmiddel bij vullen ’ uitgeschakeld. Reinigen Druk op de toets Reinigen voor de best mogelij ke hygiëne in uw vaatwasser. Bij de laatste spoelbeurt wordt het water enkele minuten tot 70ºC verwarmd. Deze functie is beschikbaar voor alle programma's, met uitzondering van Voorspoelen en Fij n . Kinderslot Met de functie Kinderslot worden alle toetsen vergrendeld, zodat de geselecteerde programma's niet kunnen worden gewij zigd. In- en uitschakelen Als u de functie Kinderslot wilt in- of uitschakelen, houdt u de toets Reinigen 3 seconden ingedrukt. Het indicatielampje 'Kinderslot ' gaat branden om aan te geven dat de functie Kinderslot is geactiveerd. Wanneer u de functie Kinderslot inschakelt, worden alle toetsen vergrendeld. DD68-00092H-03_NL.indd 23DD68-00092H-03_NL.indd 23 2013-05-30 9:43:322013-05-30 9:43:3224_ Uw vaatwasser reinigen en onderhouden Uw vaatwasser reinigen en onderhouden Als u de vaatwasser goed schoonhoudt, resulteert dit in betere prestaties, voorkomt u onnodige reparaties en verlengt u de levensduur.

DE BUITENKANT REINIGEN

Wanneer u op de vaatwasser morst, kunt u de vaatwasser het beste meteen schoonmaken. Gebruik een zachte, vochtige doek om de gemorste sto en en stof van het bedieningspaneel te vegen. Gebruik geen benzeen, wax, thinner, bleekmiddel of alcohol. Deze chemicaliën kunnen de binnenwanden van de vaatwasser verkleuren en vlekken veroorzaken. Reinig de vaatwasser niet door er water over te sprenkelen. Zorg er met name voor dat de elektrische componenten niet in contact komen met water. Als uw vaatwasser is voorzien van een roestvrij stalen deurpaneel, gebruikt u een zachte doek en een speciaal reinigingsmiddel voor roestvrij stalen huishoudelij ke apparaten of een vergelij kbaar product om de deur te reinigen.

DE BINNENKANT REINIGEN

In het geval van kalkaanslag of vetresten aan de binnenkant, verwij dert u deze met een vochtige doek of vult u het vaatwasmiddelbakje met een vaatwasmiddel en voert u het programma met de hoogste spoeltemperatuur uit, zonder dat u items in de vaatwasser plaatst. Verwij der de afdichting aan de voorzij de niet. Wanneer u de afdichting verwij dert, kan er lekkage ontstaan of functioneert de vaatwasser niet naar behoren.

2. Draai de fi lterhouder tegen de klok in om deze te verwij deren.

4. Demonteer het gro e fi lter en microfi lter.

5. Verwij der al het vuil of andere resten van de fi lters en spoel ze af onder

6. Monteer de fi lters in de omgekeerde volgorde, plaats de fi lterhouder

terug en draai de houder vast door deze met de klok mee te draaien. Als de fi lterhouder niet goed wordt vastgedraaid, heeft dit een negatieve invloed op de prestaties.

DE SPROEIARMEN SCHOONMAKEN

Als de vaatwasser niet goed presteert of de sproeiarmen verstopt lij ken, reinigt u de sproeiarmen. Verwij der de sproeiarmen voorzichtig, aangezien deze makkelij k kunnen breken. Schakel de vaatwasser uit voordat u de sproeiarmen verwij dert. De sproeiarmen schoonmaken

1. De bestekbak gebruiken (DW-BG97/DW-BG77).

(Zie het gedeelte ‘De manden gebruiken’ op pagina 15.)

2. Draai de hendel op het midden van de bovenste sproeiarm tegen de

klok in om de arm te los te koppelen.

3. Verwij der de moer waarmee de sproeiarm en is bevestigd, en verwij der

5. Trek de onderste sproeiarm met een ferme ruk omhoog om deze te

6. Gebruik een puntig voorwerp, zoals een tandenstoker, om voedselresten

uit de jets van de sproeiarm te verwij deren.

7. Spoel de sproeiarmen grondig af onder stromend water.

Als u de vaatwasser voor langere tij d moet opslaan, moet u eerst al het water uit het apparaat afvoeren en vervolgens de waterslang loskoppelen. Als er water in de slangen of de interne componenten achterblij ft voordat u de vaatwasser opslaat, kan deze beschadigd raken. Nadat u het water hebt afgevoerd en de vaatwasser hebt losgekoppeld, moet u de watertoevoerkraan dichtdraaien en de stroomonderbreker uitschakelen. Uw vaatwasser reinigen en onderhouden DD68-00092H-03_NL.indd 26DD68-00092H-03_NL.indd 26 2013-05-30 9:43:332013-05-30 9:43:33Problemen oplossen en informatiecodes _27 06 PROBLEMEN OPLOSSEN Problemen oplossen en informatiecodes CONTROLEER DEZE PUNTEN BIJ PROBLEMEN MET UW VAATWASSER...

PROBLEEM MOGELIJ KE OORZAAK OPLOSSING

Het apparaat start niet. De deur is niet volledig gesloten. De toets Start/Reset is niet geselecteerd. Controleer of de deur volledig is gesloten en vergrendeld. Druk op de toets Start/Reset voordat u de deur sluit. Er is geen programma geselecteerd. Selecteer een programma. Het netsnoer is niet correct aangesloten. Sluit het netsnoer aan. Er wordt geen water toegevoerd. Controleer of de watertoevoerkaan is geopend. Het bedieningspaneel is vergrendeld. Schakel de functie Kinderslot uit om het bedieningspaneel te ontgrendelen. Er hangt een nare geur. Na het laatste programma is er water achtergebleven. Vul het vaatwasmiddelbakje zonder vaat te laden en voer het programma Auto uit om de vaatwasser te reinigen. Er is water achtergebleven nadat het programma is beëindigd. De afvoerslang is geknikt of verstopt. Trek de slang recht en ontstop deze. Er blij ven voedselresten achter op de vaat. Er is een verkeerd programma geselecteerd. Selecteer op basis van de instructies in deze handleiding een programma dat geschikt is voor de mate van vervuiling van de vaat. Het fi lter is vuil of niet goed bevestigd. Maak het fi lter schoon en zorg ervoor dat de fi lters goed worden bevestigd. Er wordt geen of onvoldoende vaatwasmiddel gebruikt. Gebruik een automatisch vaatwasmiddel of gebruik meer vaatwasmiddel. De waterdruk is te laag. De waterdruk moet tussen de 0,05 en 0,8MPa liggen. De jets van de sproeiarmen zitten verstopt. Maak de sproeiarmen schoon. De vaat is niet goed geladen. Sorteer de vaat zodanig dat het water overal bij kan zorg dat de sproeiarmen of het doseerbakje niet worden belemmerd. Het water is te hard. Controleer of het indicatielampje voor het bij vullen van vaatwaszout brandt en voeg indien nodig vaatwaszout toe. DD68-00092H-03_NL.indd 27DD68-00092H-03_NL.indd 27 2013-05-30 9:43:342013-05-30 9:43:3428_ Problemen oplossen en informatiecodes

PROBLEEM MOGELIJ KE OORZAAK OPLOSSING

De vaat droogt niet goed. Er bevindt zich geen of onvoldoende spoelmiddel in het spoelmiddelreservoir. Controller het spoelmiddelreservoir en voeg indien nodig spoelmiddel toe. Controleer de spoelmiddelinstellingen. Er zij n vaatwastabletten gebruikt zonder dat de functie Vaatwastabletten is geselecteerd. Selecteer de functie Vaatwastabletten of gebruik een spoelmiddel. Er blij ft water achter in glazen en kopjes met een holle bodem. Dit water kan overlopen op andere voorwerpen bij het leeghalen van de vaatwasser. Na het voltooien van de cyclus haalt u eerst het onderste rek leeg en vervolgens het bovenste. Zo voorkomt u dat water van het bovenste rek op de vaat in het onderste rek druppelt. De vaatwasser maakt lawaai. De vaatwasser laat een piepsignaal horen wanneer het klepje van het doseerbakje wordt geopend en tij dens de beginfase van het afpompen. Dit is normaal. De vaatwasser staat niet waterpas. Zorg ervoor dat de vaatwasser waterpas staat. U hoort een 'bonkend' geluid omdat een van de armen tegen de vaat stoot. Deel de vaat opnieuw in. Er blij ft een geel of bruin laagje op de kopjes en schotels achter. Dit kan worden veroorzaakt door ko e of thee. Gebruik een programma met een hogere temperatuur. Er branden geen indicatielampjes. Het netsnoer is niet correct aangesloten. Sluit het netsnoer aan. De armen draaien niet soepel. De armen zitten verstopt met voedselresten. Maak de armen schoon. Er blij ft een wit laagje op het bestek of aardewerk achter. Er is hard water gebruikt. Controleer het indicatielampje voor het bij vullen van vaatwaszout en controleer of u de juiste onthardingsinstellingen gebruikt voor de waterhardheid in uw regio. Controleer of het deksel van het zoutreservoir goed is dichtgedraaid. De vaatwasser start vanzelf. (DW-BG97) De vaatwasser is langer dan twee dagen niet gebruikt. Dit is een automatisch droogprogramma dat de SDP schoon houdt. Dit is geen storing. (Als u het programma wilt stoppen, drukt u op de toets Power (Aan/Uit).) Problemen oplossen en informatiecodes DD68-00092H-03_NL.indd 28DD68-00092H-03_NL.indd 28 2013-05-30 9:43:342013-05-30 9:43:34Problemen oplossen en informatiecodes _29 06 PROBLEMEN OPLOSSEN INFORMATIECODES Informatiecodes worden weergegeven om u inzicht te geven in wat er met uw vaatwasser gebeurt. Als een van de onderstaande codes wordt weergegeven, selecteert u de optie Reset en volgt u de desbetre ende instructies.

CODE BETEKENIS OPLOSSING

bE2 Toetsfout Controleer of een knop langer dan 30seconden ingedrukt is gehouden. 3E, AE Interne communicatiefout Schakel de vaatwasser uit en vervolgens weer in. 5E Afvoerfout Controleer of de afvoerslang is geknikt of verstopt. 4E Probleem met de watertoevoer Zorg dat de watertoevoerkraan is opengedraaid. 4E1 Warmwatertoevoer Zorg ervoor dat het toegevoerde water niet warmer is dan 80 ºC. HE, HE1 Probleem met het verwarmingselement Schakel het stopcontact uit en trek de stekker uit het stopcontact, draai de waterkraan dicht en neem contact op met het servicecentrum. tE Probleem met de temperatuursensor 1E Laag waterniveau PE Probleem met de stroomwisselaar Schakel de vaatwasser uit en vervolgens weer in. LE Lekkage Schakel het stopcontact uit en trek de stekker uit het stopcontact, draai de waterkraan dicht en neem contact op met het servicecentrum. OE Te hoog waterniveau Zie de achterkant van deze handleiding voor meer informatie over de foutcodes of als u het probleem niet met de voorgestelde oplossing kunt verhelpen, en neem contact op met de klantenservice van Samsung. DD68-00092H-03_NL.indd 29DD68-00092H-03_NL.indd 29 2013-05-30 9:43:342013-05-30 9:43:3430_ Programmatabel Programmatabel PROGRAMMATABEL Mate van vervuilingIntensief 70 Auto 40-65 Express 65 Eco 45 Snel 50 Fij n 40 VoorspoelenHoeveelheid voedselrestenSterk vervuildZeer licht tot sterk vervuildNormaal vervuild Normaal vervuild Licht vervuild Licht vervuildZeer licht vervuildProgrammavolgordeVoorspoelen Hoofprogramma 1e spoelbeurt 2e spoelbeurtWarm spoelen Drogen EindeVoorspoelen Hoofprogramma 1e spoelbeurt (2e spoelbeurt) Warm spoelen Drogen EindeVoorspoelen Hoofprogramma 1e spoelbeurt Warm spoelen Drogen EindeVoorspoelen Hoofprogramma 1e spoelbeurt Warm spoelen Drogen EindeHoofprogramma 1e spoelbeurt Warm spoelen EindeVoorspoelen Hoofprogramma 1e spoelbeurt Warm spoelen Drogen EindeKoud spoelen EindeWaterverbruik (l) 17,3 9,1~18,5 11,6 (DW-BG97, DW-BG77) (DW-BG58, DW-BG57)10,5 10,1 3,7Energieverbruik(kWh)1,5 0,8-1,6 1,2 0,83 (DW-BG97) 0,90 (DW-BG77) 0,97 (DW-BG58, DW-BG57)1,0 0,7 - De programmaduur kan afwij ken afhankelij k van de temperatuur en de druk van het toegevoerde water. DD68-00092H-03_NL.indd 30DD68-00092H-03_NL.indd 30 2013-05-30 9:43:342013-05-30 9:43:34Bij lage _31 08 BIJ LAGE Bij lage DE VAATWASSER OP EEN MILIEUVRIENDELIJ KE WIJ ZE AFDANKEN Uw vaatwasser is gemaakt van recyclebare materialen. Houdt u zich bij het afdanken van de vaatwasser aan de lokale wet- en regelgeving met betrekking tot afvalverwerking. Snij d de voedingskabel door zodat het apparaat niet meer kan worden aangesloten op een stroombron. Verwij der de deur zodat dieren en kinderen zich niet in het apparaat kunnen opsluiten. Gebruik niet meer vaatwasmiddel dan aanbevolen in de instructies van de vaatwasmiddelfabrikant.

VERKLARING VAN CONFORMITEIT

Dit product voldoet aan de vereisten van de volgende richtlij nen: EMC-richtlij n 2004/108/EC Laagspanningsrichtlij n 2006/95/EC SPECIFICATIES

75GB-WD ,85GB-WD ,77GB-WD ,79GB-WDLEDOM

Voeding AC 220 - 240 V / 50 Hz Type Inbouw Waterdruk Wascapaciteit (standaardcouverts) 14 (DW-BG97, DW-BG77), 13 (DW-BG58, DW-BG57) Nominaal vermogen Afmetingen 598 mm (B) X 817 mm (D) X 555 mm (H) Gewicht Model DW-BG97, DW-BG77 DW-BG58, DW-BG57 Uitgepakt gk 5,44gk 0,64 Verpakt gk 5,74gk 0,94 DD68-00092H-03_NL.indd 3132_ Voor standaardtest Voor standaardtest De onderstaande diagrammen laten zien hoe het vaatwerk in de manden moet worden geplaatst conform de Europese normen (EN50242).

• Positie van bovenste mand: laag

• Aanvullende opties: geen

• Spoelmiddelinstelling: 6

• Dosering van standaard vaatwasmiddel - 14 PS: 7 g + 28 g - 13 PS: 6 g + 26,5 g

• Zie de onderstaande afbeeldingen A, B en C voor de schikking van het vaatwerk. Couvert voor 14 personen

<Onderste mand> <Bovenste mand> <Bestekbak>

Soepborden : Havervlokken

Soeplepels : Havervlokken

Grote schalen : Vlees

<Onderste mand> <Bovenste mand> <Bestekmand>

Soepborden : Havervlokken

Soeplepels : Havervlokken

Grote schalen : Vlees

Energieverbruik standaardprogramma (E t) (kWh) 0,83 0,90 0,97 Energieverbruik in de uitstand, P o (W) 0,45 0,45 0,45 Energieverbruik in de sluimerstand, P l (W) 333 Jaarlij ks waterverbruik (AWC) (l)

Waterverbruik standaardprogramma, (l) 10 10 12 Drooge ciëntieklasse AAA Standaardprogramma

Eco Eco Eco Programmaduur voor het standaard vaatwasprogramma

Duur van de sluimerstand, (T l) (min.) 10 10 10 Geluidsemissie via de lucht (dBA re 1pW) 40 41 45 Installatie Inbouw Ja Ja Ja Onderbouw --- Vrij staand ---

1) gebaseerd op 280 afwasbeurten met het standaardprogramma met koud water en het verbruik van de

standen met laag energieverbruik. Het werkelijke energieverbruik is afhankelijk van de wijze waarop het apparaat wordt gebruikt.

2) gebaseerd op 280 afwasbeurten met het standaardprogramma. Het werkelijke waterverbruik is

afhankelijk van de wijze waarop het apparaat wordt gebruikt.

3) ‘Standaardprogramma’ is het standaardafwasprogramma dat geschikt is voor het reinigen van normaal
