GEBRUIKSAANWIJZING ECM243RVS ETNA

	Inleiding	4
	Beschrijving	5
	Bedieningspaneel	6
	Materialen	7

Gebruik

	Vóór het eerste gebruik 8
Bediening
	Klok instellen 9
	Koken met de magnetron 9
	Snel koken 10
	Hetelucht koken 11
	Koken met de grill 11
	Combinatie koken 11
	Ontdooien 12
	Koken in meerdere fasen 12
	Voorinstelfunctie 13
	Auto menu 13
	Kooktabel auto menu 14
	Controlefunctie 15
	Kinderslot 15

Onderhoud

	Reinigen	16
Plaatsen 17

Milieuaspecten

Afvoeren toestel en verpakking

19

Inleiding

U heeft gekozen voor een combi-magnetron van Etna. Optimaal gebruiks comfort en een eenvoudige bediening stonden voorop bij de ontwikkeling van dit product.

De combi-magnetron verenigt de eigenschappen van een magnetron met die van een traditionele oven. De uitgebreide instelmogelijkheden maken het mogelijk exact die bereidingswijze te kiezen die u voor ogen staat. De bediening is niettemin een voudig, mede dankzij de automatische kook- en ontdooiprogramma's.

Met deze handleiding willen we vooral inzicht geven in alle mogelijkheden van dit toestel. In het hoofdstuk bediening zijn de verschillende functies overzichtelijk gerangschikt. Er zijn ook tips opgenomen waarmee u uw voordeel kunt doen.

Lees eerst de gebruiksaanwijzing geheel en aandachtig door voordat u het apparaat gaat gebruiken en bewaar deze zorgvuldig voor latere raadpleging.

De handleiding dient bovendien als referentie voor de service-dienst. Het gegevensplaatje bevat alle informatie die de service-dienst nodig heeft om adequaat op uw vragen te reageren.

Veel kookplezier!

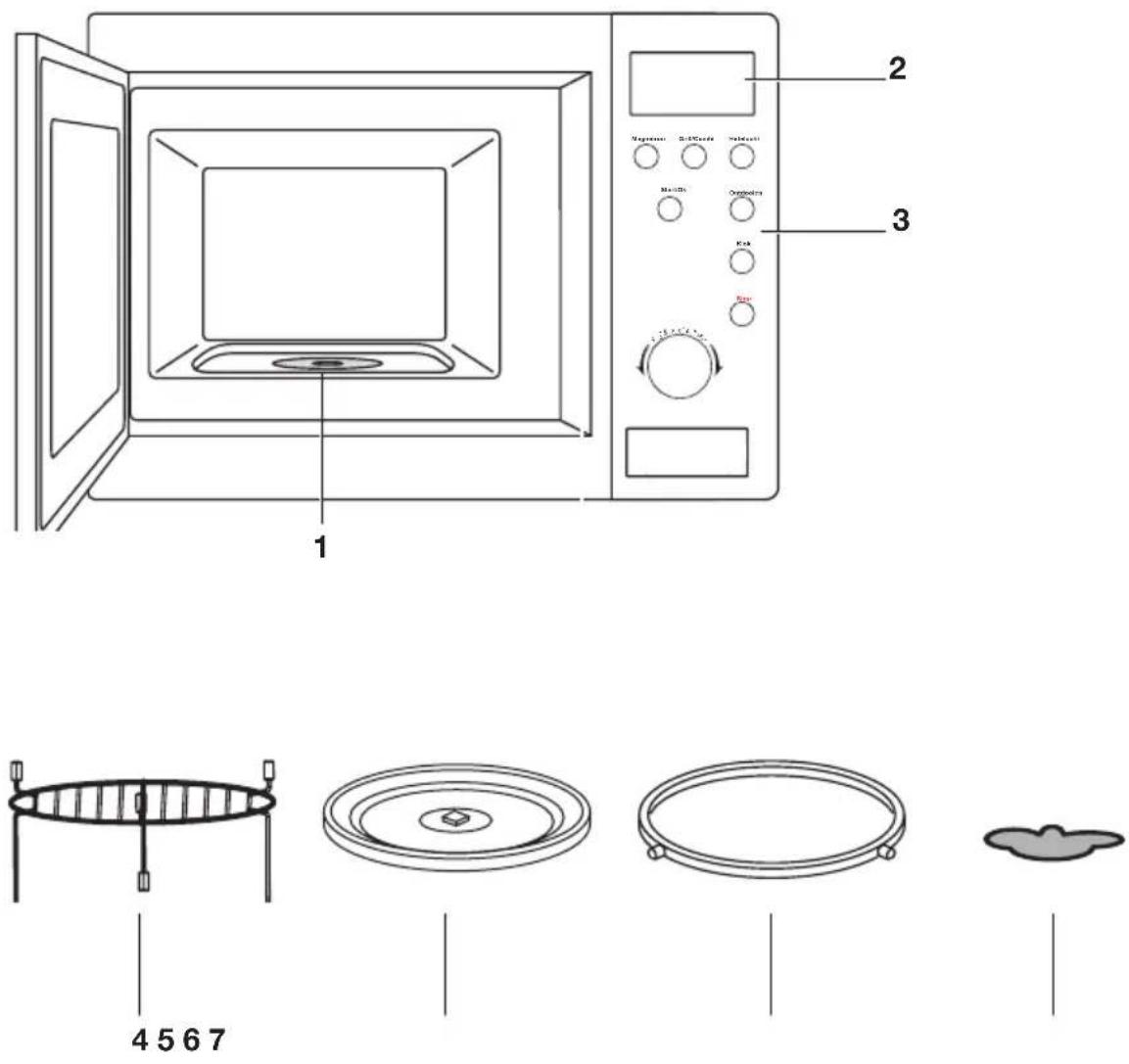

Beschrijving

1. Aandrijving
2. Display
3. Bedieningspaneel
4. Hoog rooster
5. Draaiplateau
6. Geleidering voor draaiplateau
7. Nokje voor draaiplateau

De magnetron mag niet gebruikt worden zonder geleidering en draaiplateau. Het draaiplateau moet met de uitsparing voor de aandrijving naar beneden geplaatst worden.

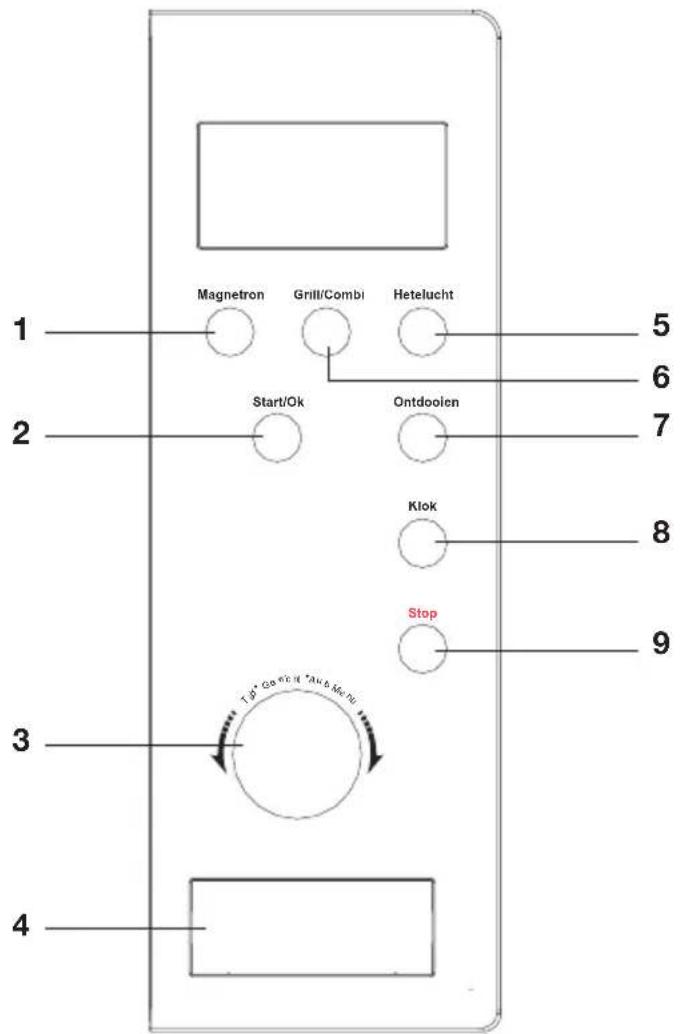

Bedieningspaneel

1 Magnetron Grill/Combi Hetelucht 2 Start/Ok Ontdoolen 3 1,2" Green "Auto-Me" 4 5 6 7 8 Stop 9

1. Magnetrontoets
2. Start/ok toetstoets
3. Tijd/gewicht/auto-menu
4. Deur open
5. Hetelucht
6. Grill/combinatie
7. Ontdooien
8. klok
9. Stop

Lees voor gebruik eerst de separate veiligheidsinstructies.

Materialen

Niet alle materialen kunnen in de magnetron. In de onder staande tabel is aangegeven welke materialen u wel en niet kunt gebruiken.

Materiaal Magnetron
Papier ja*
Aluminiumfolie ja**
Huishoudfolie ja
Aluminium bakjes nee
Hittebestendig plastic ja
Ongeglazuurd aardewerk nee
Metalen kookgerei nee
Normaal glas ja
Pyrex, ander ovenvast glas en keramiek ja
Borden met metaalhoudende sierrand nee
Metalen sluitstrip nee
Kwikthermometer nee
Afgesloten pot nee
Fles met een nauwe hals nee
Braadzakken	ja

* Gebruik niet-gedecoreerd keukenpapier voor het afdekken van een schaal of onder brood bij het ontdooien.
** Door dunnere gedeelten van gerechten (zoals kippenpoten) af te dekken, voorkomt u dat ze te snel garen.

Vóór het eerste gebruik

• Open de deur, verwijder al het verpakkingsmateriaal en controleer de magnetron op beschadigingen. Plaats de magnetron niet als deze beschadigd is, maar neem contact op met uw leverancier.
• Verwijder de beschermfolie van de ommanteling.
• Reinig de ovenruimte en het toebehoren met een vochtige doek. Gebruik geen schuurmiddel of sterk geurende schoonmaakmiddelen.
• Plaats de geleidering in het midden van de ovenruimte. Leg het draaiplateau op de geleidering met de uitsparing voor de aandrijving naar beneden.

Let op

De magnetron mag niet gebruikt worden zonder geleidering en draaiplateau.

- Test de magnetron op juiste werking: plaats een glas water in de ovenruimte en schakel de magnetron één minuut in op de hoogste stand (druk 2 keer op de starttoets). Het water moet na afloop heet zijn.

Klok instellen

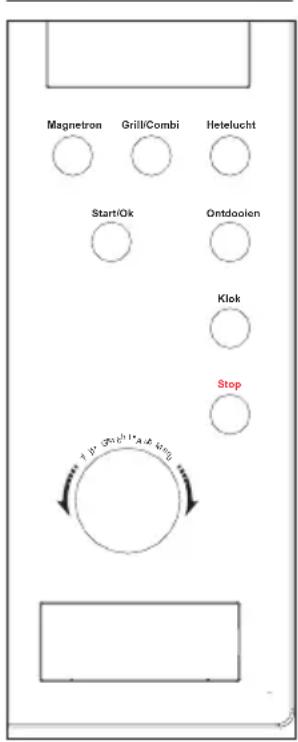

Magnetron Grill/Combi Hetelucht Start/Ok Ontdoolen Klok Stop

1. Druk toets 'Klok'.
   Kies tussen 12-uurs of 24-uurs aanduiding.
2. Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de uren in (tussen 0-23 bij 24 uurs instelling/ tussen 1-12 bij 12 uurs instelling).
3. Druk toets 'Klok'.
   De minuten-aanduiding gaat knipperen.
4. Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de minuten in (tussen 0-59).
5. Druk toets 'Klok'.
   De ingestelde tijd verschijnt (":" knippert). Indien u tijdens het instellen van de klok op 'Stop' drukt verschijnt de vorige klok-instelling.

Opmerking

Wanneer het toestel elektrisch wordt aangesloten, geeft de display "0:00" weer.

Koken met de magnetron

1. Druk toets ‘Magnetron’ om de magnetronfunctie te selecteren. Op het display verschijnt ‘P100’.
2. Druk herhaaldelijk op ‘Magnetron’ of draai regelknop ‘Tijd/Gewicht/Auto Menu’ om het magnetronvermogen aan te passen.
3. Druk toets 'Start/OK' om het magnetronvermogen te bevestigen.
4. Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de kooktijd in (de maxi male kooktijd is 95 minuten).
5. Druk toets 'Start/OK' om het ingestelde programma te starten.

voorbeeld:

U wilt 80% magnetronvermogen met een kookduur van 20 minuten.

1. Druk 1x toets 'Magnetron'.
   In de display verschijnt "P100".
   Druk nogmaals toets ‘Magnetron’ om 80% vermogen in te stellen. In de display verschijnt “P80”.

2. Druktoets'Start/OK'.

3. Draai regelknop ‘Tijd/Gewicht/Auto Menu’ totdat in de display “20:00” verschijnt (de maxi male kooktijd is 95 minuten).

4. Druk toets 'Start/OK' om het ingestelde programma te starten.

tabel magnetronvermogen

Vermogen	Druk toets ‘Magnetron’
100% (P100)	1x
80% (P80)	2x
50% (P50)	3x
30% (P30)	4x
10% (P10)	5x

Snel koken

1. Druk toets 'Start/OK'. U kookt nu 30 seconden met 100% magnetronvermogen.

Elke volgende bediening van de 'Start/OK' toets verlengt het kook proces met 30 seconden. De maximale kooktijd is 95 minuten.

Hetelucht koken

Met voorverwarmfunctie

1. Druk 1x toets 'Hetelucht'. Op het display verschijnt '150'.
2. Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de gewenste temperatuur in (de temperatuur is instelbaar van 150 tot 240 °C).
3. Druk toets 'Start/OK' om de ingestelde temperatuur te bevestigen.
4. Druk toets 'Start/OK' om het ingestelde programma te starten.

Er klinken 2 pieptonen wanneer de voorverwarm-temperatuur is bereikt. De temperatuur is zichtbaar in de display en knippert.

1. Plaats het gerecht in de oven en sluit de deur. Draai regelknop 'Tijd/Gewicht/Auto Menu'.
   Stel de kooktijd in (maximale kooktijd 95 minuten).
2. Druk toets 'Start/OK' om het ingestelde programma te starten.

Hetelucht koken

Zonder voorverwarmfunctie

1. Druk 1x toets 'Hetelucht'. Op het display verschijnt '150'.
2. Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de gewenste temperatuur in (de temperatuur is instelbaar van 150 tot 240 °C).
3. Druk toets 'Start/OK' om de ingestelde temperatuur te bevestigen.
4. Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de kooktijd in (maximale kooktijd 95 minuten).
5. Druk toets 'Start/OK' om het ingestelde programma te starten.

Koken met de grill

1. Druk 1x toets 'Grill/Combi'. G-1 knippert.
2. Druk toets 'Start/OK' om het ingestelde programma te selecteren.
3. Draai regelknop ‘Tijd/Gewicht/Auto Menu’. Stel de kooktijd in (de maximale kooktijd is 95 minuten).
4. Druk toets 'Start/OK' om het ingestelde programma te starten.
5. Er klinken 2 pieptonen als de helft van de grilltijd verstreken is. Voor een beter grill-resultaat is het aan te bevelen het gerecht op dit moment om te draaien.

Druk opnieuw 'Start/OK' om het grillen te hervatten.

Combinatie koken

1. Druk 1x toets 'Grill/Combi'. G-1 knippert.
2. Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel het gewenste combinatie-programma in (C-1, C-2, C-3 of C-4).
3. Druk toets 'Start/OK' om het ingestelde programma te selecteren.
4. Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de kooktijd in (maximale kooktijd 95 minuten).
5. Druk toets 'Start/OK' om het ingestelde programma te starten.

Tabel combinaties

Instructies	Display	Magnetron	Grill	Hetelucht
1	C-1
2	C-2
3	C-3
4	C-4

Ontdooien

Met ingesteld gewicht

1. Druk 1x toets ‘Ontdooien’. In de display verschijnt “dEF1”.
2. Draai regelknop ‘Tijd/Gewicht/Auto Menu’. Stel het gewenste gewicht in (tussen 100 en 2000 gram).
3. Druk toets 'Start/OK' om het ingestelde programma te starten.

Met ingestelde tijd

1. Druk 2x toets 'Ontdooien'. In de display verschijnt "dEF2".
2. Draai regelknop ‘Tijd/Gewicht/Auto Menu’. Stel de gewenste ontdooitijd in (de maximaal in te stellen tijd is 95 minuten).
3. Druk toets 'Start/OK' om het ingestelde programma te starten.

Gebruik bij voorkeur het ovenrooster voor het bereiden van gerechten. Plaats koude (diepvries) gerechten nooit direct op het glazen draaiplateau. Door temperatuurverschillen kan deze barsten!

Koken in meerdere fasen

U kunt maximaal 3 kookfasen instellen. Stel de ontdooifunctie (indien van toepassing) als eerste fase in. Na elke fase klinkt een pieptoon en begint de volgende fase. Auto-menu kan in deze stand niet worden gebruikt.

Voorbeeld

U wilt 5 minuten ontdooien en daarna 7 minuten 80% magnetronvermogen.

1. Druk 2x toets ‘Ontdooien’. In de display verschijnt “dEF2”.

2. Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de ontdooitijd in op 5 minuten.

3. Druk 2x toets ‘Magnetron’ voor stand 80% magnetronvermogen.
4. Druk toets 'Start/OK' om het ingestelde vermogen te bevestigen.
5. Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de kooktijd in op 7 minuten.
6. Druk toets 'Start/OK' om het ingestelde programma te starten.

Voorinstelfunctie

Stel eerst de tijdklok in (zie hoofdstuk "Klok instellen")

1. Stel een kookfunctie in. Maximaal kunnen 3 functies worden ingesteld (met uit zondering van de ontdooistand). Bij "Auto menu" kunt u maximaal 1 functie instellen.
2. Druk toets 'Klok'. In de display verschijnt de huidige tijd. De uuraan duiding knippert.
3. Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de gewenste uren in.
4. Druk toets 'Klok'. De minuten-aanduiding knippert.
5. Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel de gewenste minuten in.
6. Druk toets 'Start/OK' om het ingestelde programma te selecteren. Wanneer de ingestelde tijd is bereikt klinken er 2 pieptonen en start het kookprogramma.

Auto menu

1. Draai regelknop ‘Tijd/Gewicht/Auto Menu’ rechtsom. Stel het gewenste programma in (A1, A2...A10).
2. Druk toets 'Start/OK' om het ingestelde programma te selecteren.
3. Draai regelknop 'Tijd/Gewicht/Auto Menu'. Stel het gewenste gewicht of hoeveelheid in.
4. Druk toets 'Start/OK' om het ingestelde programma te starten. knipperen.

Kooktabel auto menu

Menu Gewicht/Hoeveelheid Display Vermogen
A1reheatopwarmen	150 g 150g		100%
	250 g 250g
	350 g 350g
	450 g 450g
	600 g 600g
A2potatoaardappel	1 (ong. 230 g) 1		100%
	2 (ong. 460 g) 2
	3 (omh. 690 g) 3
A3meatvlees	150 g 150g		100%
	300 g 300g
	450 g 450g
	600 g 600g
A4vegetablesgroente	150 g 150g		100%
	350 g 350g
	500 g 500g
A5fishvis	150 g 150g		80%
	250 g 250g
	350 g 350g
	450 g 450g
	650 g 650g
A6pasta	50 g (met koud water 450 g) 50g		80%
	100 g (met koud water 800 g) 100g
	150 g (met koud water 1200 g) 150g
A7soupsoep	200 ml 200		100%
	400 ml 400
	600 ml 600
A8cake	475 g 475g		Voorverwarmenop 180 °C
A9pizza	200 g 200g		C-4
	300 g 300g
	400 g 400g
A10chickenkip	500 g 500g		C-4
	750 g 750g
	1000 g 1000g
	1200 g 1200g

Controlefunctie

1. Druk tijdens het koken toets ‘Magnetron’, ‘Grill/Combi’ of ‘Hetelucht’.
   Het ingestelde vermogen wordt 2-3 sec. weergegeven in de display.
2. Druk in de voorinstel functie toets 'Klok'.
   De actuele auto-starttijd wordt 2-3 sec. weergegeven in de display.
3. Druk tijdens het koken toets 'Klok'.
   De dagtijd wordt 2-3 sec. weergegeven in de display.

Kinderslot functie

Kinderslot inschakelen

1. Druk 3 seconden toets 'Stop'.

Een ‘lange’ pieptoon klinkt. In de display verschijnt het ‘sleutel’ symbool.

Kinderslot uitschakelen

1. Druk 3 seconden toets 'Stop'.

Een 'lange' pieptoon klinkt.

Het 'sleutel' symbool verdwijnt.

Reinigen

• GEBRUIK GEEN schuurmiddelen of metalen schrapers voor het reinigen van de glazen ovendeur. Het oppervlak raakt hierdoor bekrast, waardoor het glas kan barsten.
• GEBRUIK GEEN hogedruk- of stoomreiniger om de magnetron schoon te maken.
• Maak de binnenzijde direct na gebruik schoon. Gebruik een vochtige doek om condens, overgekookt vocht en voedselresten te verwijderen. Achtergebleven kruimels en vocht absorberen magnetronenergie en verlengen de kooktijden.
• Reinig de binnen- en buitenzijde regelmatig; gebruik een sopje van afwasmiddel en maak de magnetron met een droge doek goed droog.
• Zorg dat de afdekking van de microgolfverdeler schoon is. Vervuiling van de afdekking kan leiden tot vonkvorming.
• Reinig het toebehoren regelmatig; gebruik een sopje van afwasmiddel met een borstel en maak het toebehoren met een droge doek goed droog. Het toebehoren mag ook afgewassen worden in de vaatwasmachine.
• Geurtjes verdwijnen als u een glas azijn of water met citroen in de magnetronruimte zet. Schakel de magnetron gedurende twee minuten in op vol vermogen. Daarna afnemen met een vochtige doek.
• Controleer de deursluiting en het deurrubber regelmatig op beschadigingen. Gebruik de magnetron niet wanneer de deur of deursluiting beschadigd zijn.
• Als de afdichting van de magnetron sterk is vervuild, sluit de deur niet goed. De aangrenzende voorzijden van meubels kunnen worden beschadigd. Houd de afdichting schoon.
• Zout is erg agressief. Wanneer dit zich in de ovenruimte afzet, kunnen plaatselijk roestplekken ontstaan.
• Scherpe sauzen zoals ketchup en mosterd of gezouten gerechten, bijv. pekelvlees, bevatten ingrediënten die het oppervlak kunnen aantasten. Na gebruik moet u de ovenruimte altijd schoon maken.

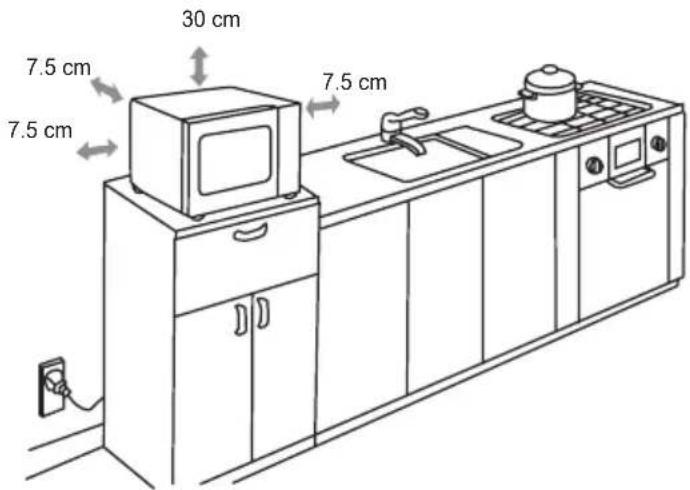

Plaats de magnetron op een stevige en vlakke ondergrond. Zorg voor voldoende ventilatie rondom de magnetron.

Dek de ventilatieopeningen niet af.

De stelvoetjes mogen niet verwijderd worden.

Plaats de magnetron niet in de buurt van warmtebronnen.

Zend- en ontvangstapparatuur zoals radio's en televisietoestellen kunnen de werking van de magnetron beïnvloeden.

Wanneer u twijfelt over de goede werking van uw toestel, betekent dit niet automatisch dat er een defect is. Controleer in elk geval de volgende punten. Bel de servicedienst indien onderstaande adviezen niet helpen.

• Zit de stekker in het stopcontact?
• Is de deur goed gesloten?
• Is de zekering in de meterkast defect?
• Zijn het vermogen en de bereidingstijd goed ingesteld?
• Staan er voorwerpen in de magnetron die er niet thuishoren?
• Heeft u het juiste keukengerei gebruikt?
• Zijn de ventilatieopeningen geblokkeerd?
• Is het voedsel voldoende ontdooid?
• Heeft u het voedsel tijdens de bereiding gekeerd of geroerd?
  • Is het kinderslot ingeschakeld?

Vonken in de magnetron

Als u vonken in de magnetron ziet, schakel dan direct de magnetron uit. Vonken kunnen worden veroorzaakt door:

• metaal of aluminiumfolie dat de binnenkant van de magnetron aanraakt;
• aluminiumfolie dat niet correct om het voedsel is gewikkeld (punten die omhoog staan en als een antenne werken);
• metaal van een sluitstrip of servies met metaalhoudende sierrand;
• gerecycled papier dat kleine metalen deeltjes bevat.

Technische gegevens

Op het gegevensplaatje worden de totale aansluitwaarde, de vereiste spanning en de frequentie aangegeven.

Dit toestel voldoet aan alle relevante CE richtlijnen.

Aansluiting 230V~50Hz
Aansluitwaarde 2,5 kW
Vermogen magnetron 900 W
Vermogen grill 1,1 kW
Vermogen oven 2,5 kW
Inhoud 25 liter
Gewicht 18,1 kg
Afmetingen (bxhxd) 513 x 306 x 492 mm

Afvoeren toestel en verpakking

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hierover informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
• CFK- vrij polystyreen (PS- hardschuim).

Deze materialen dient u op verantwoorde wijze en conform de overheidsbepalingen af te voeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van huishoudelijke apparaten voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

CE

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.
