GEBRUIKSAANWIJZING MAG527RVS Pelgrim

Manual EN 3 - EN 20 Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used Belangrijk om te weten - Important à savoir Wissenswertes - Important information Tip - Conseil Tipp - TipNL 3 INHOUDSOPGAVE Uw magnetron Inleiding 4 Beschrijving 5 Veiligheid Materialen 6 Gebruik Vóór het eerste gebruik 7 Bediening Hoe werkt de magnetron 8 koken 9 Ontdooien 10 Kooktips 10 Onderhoud Reinigen 14 Storingen 15 Technische gegevens 16 Installatie Elektrische aansluiting 17 Inbouwmaten 17 Plaatsen anti-kantel beugel 18 Plaatsen magnetron 19 Milieuaspecten Afvoeren toestel en verpakking 20NL 4 Inleiding Koken in uw nieuwe magnetron is veilig en comfortabel. U zet binnen een handomdraai de lekkerste gerechten op tafel. Het toestel is uiterst simpel te bedienen, mede dankzij de automatische kook- en ontdooiprogramma’s. In deze handleiding vindt u informatie over de installatie, veiligheid, bediening en het onderhoud van uw magnetron. Lees eerst de gebruiksaanwijzing geheel en aandachtig door voordat u het apparaat gaat gebruiken en bewaar deze zorgvuldig voor latere raadpleging. De handleiding dient bovendien als referentie voor de servicedienst. Plak daarom het los bijgeleverde gegevensplaatje in het daarvoor bestemde kader, achter in de handleiding. Het gegevensplaatje bevat alle informatie die de servicedienst nodig heeft om adequaat op uw vragen te reageren. Veel kookplezier! UW MAGNETRONNL 5 UW MAGNETRON Beschrijving

De magnetron mag niet gebruikt worden zonder geleidering en draaiplateau. Het draaiplateau moet met de uitsparing voor de aandrijving naar beneden geplaatst worden.

10NL 6 Lees voor gebruik eerst de separate veiligheidsinstructies. Indien de veiligheidsinstructies en waarschuwingen niet worden opgevolgd, kan de fabrikant niet aansprakelijk worden gesteld voor de schade die daarvan het gevolg is. Als u besluit het toestel, vanwege een defect, niet langer te gebruiken, adviseren wij u, nadat u de stekker uit het stopcontact heeft verwijderd, het snoer af te knippen. Breng het toestel naar de betreffende afvalverwerkingsafdeling van uw gemeente. Materialen Niet alle materialen kunnen in de magnetron. In de onder staande tabel is aangegeven welke materialen u wel en niet kunt gebruiken. Materiaal MagnetronPapier ja*Aluminiumfolie ja**Huishoudfolie jaAluminium bakjes neeHittebestendig plastic jaOngeglazuurd aardewerk neeMetalen kookgerei neeNormaal glas jaPyrex, ander ovenvast glas en keramiek jaBorden met metaalhoudende sierrand neeMetalen sluitstrip neeKwikthermometer neeAfgesloten pot neeFles met een nauwe hals neeBraadzakken ja* Gebruik niet-gedecoreerd keukenpapier voor het afdekken van een schaal of onder brood bij het ontdooien.** Door dunnere gedeelten van gerechten (zoals kippenpoten) af te dekken, voorkomt u dat ze te snel garen. VEILIGHEIDNL 7 GEBRUIK Vóór het eerste gebruik Plaats koude (diepvries) gerechten nooit direct op het glazen draaiplateau. Door temperatuurverschillen kan deze barsten!

• Open de deur, verwijder al het verpakkingsmateriaal en controleer de magnetron op beschadigingen. Installeer de magnetron niet als deze beschadigd is, maar neem contact op met uw leverancier.

• Verwijder de beschermfolie van de ommanteling.

• Reinig de ovenruimte en het toebehoren met een vochtige doek. Gebruik geen schuurmiddel of sterk geurende schoonmaakmiddelen.

• Plaats de geleidering in het midden van de ovenruimte. Leg het draaiplateau op de geleidering met de uitsparing voor de aandrijving naar beneden. De magnetron mag niet gebruikt worden zonder geleidering en draaiplateau. Let op De magnetron mag niet gebruikt worden zonder geleidering en draaiplateau.

• Test de magnetron op juiste werking. Plaats een glas water in de ovenruimte. Schakel de magnetron één minuut in op de hoogste stand (stel 800 Watt in met de vermogens- instelknop en stel 1 minuut bereidingstijd in met de timer/ gewichtinstelknop). Het water moet na afloop heet zijn.NL 8 Hoe werkt de magnetron

• Een magnetron is een kooktoestel dat door middel van microgolven voedsel verhit. Microgolven zijn elektromagnetische golven, net zoals radio- en tv-golven. Een radio zet deze golven om in geluid. In een magnetron worden de golven omgezet in warmte.

• De warmte ontstaat doordat de microgolven water- en vetmoleculen, die altijd in voedsel aanwezig zijn, snel laten bewegen. Hierdoor schuren de moleculen snel langs elkaar en ontstaat er wrijving. Deze wrijving veroorzaakt warmte (wrijf maar eens snel met uw handen langs elkaar).

• De magnetron verhit voedsel zeer intensief, omdat de golven direct het voedsel binnendringen. De golven warmen dus niet alleen de buitenkant van het gerecht op -zoals bij de traditionele manier van koken het geval is-, maar dringen door tot de kern. Ten opzichte van de conventionele manier van koken is de bereidingstijd bij kleine hoeveelheden voedsel veel korter. Magnetronvermogens

• Deze magnetron heeft vijf vermogensstanden, het maximale vermogen is 800 W. In de onderstaande tabel zijn de vermogensstanden weergegeven: Stand Vermogen Gerecht Hoog 800 - Water koken, opwarmen - Koken van kip, vis en groenten Midden hoog

- Koken van paddestoelen en schaaldieren - Koken van gerechten die ei en kaas bevatten Midden 440 - Koken van rijst en soep Midden laag

- Chocola en boter smelten Laag 140 - Ontdooien van kwetsbare gerechten - Ontdooien van onregelmatig gevormde gerechten - Consumptie-ijs zacht maken - Laten rijzen van deeg BEDIENINGNL 9 Koken

• Waarschuwing! Verhitting van vloeistoffen in de magnetron kan resulteren in kookpuntvertraging. Dit houdt in dat de vloeistof pas na verwijdering uit de magnetron heftig kan gaan koken met het risico dat u zich brandt. Het effect van kookpuntvertraging kunt u opheffen door een kunststof of glazen lepeltje in de vloeistof te zetten alvorens de vloeistof op te warmen in de magnetron.

• Waarschuwing! Let op met babyvoeding:

• Let op! Schud of roer de inhoud van babyflesjes of potjes babyvoeding na verwarming.

• Let op! Controleer de temperatuur van de voeding zorgvuldig vóór consumptie om brandwonden te voorkomen.

• Waarschuwing! Bestek en serviesgoed kan heet zijn na gebruik van de magnetron.

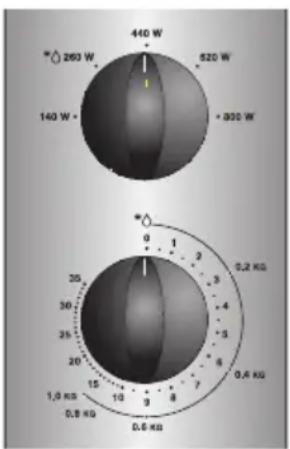

1. Open de deur. Plaats het gerecht op het draaiplateau.

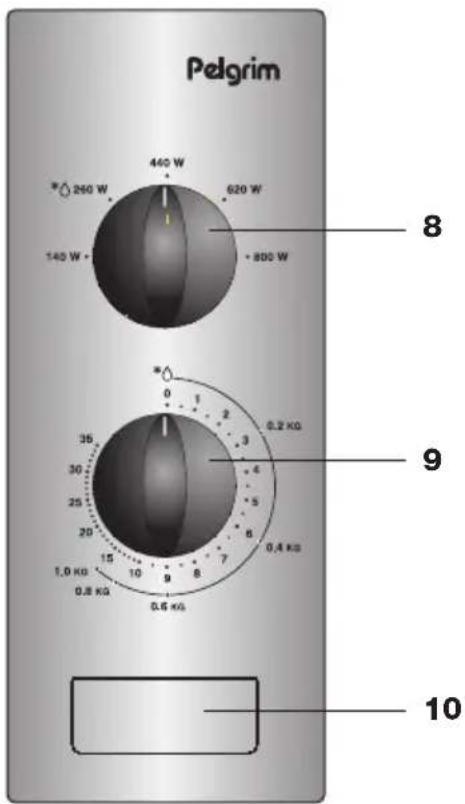

2. Stel het gewenste vermogen in met de vermogens-instelknop.

Afhankelijk van het soort gerecht kiest u een hoger of lager vermogen (zie hiervoor de tabel met magnetronvermogens).

3. Stel de gewenste bereidingstijd in met de timer/

gewichtinstelknop. De magnetron schakelt in. Aan het eind van de bereidings- tijd hoort u een geluidssignaal en dooft de ovenlamp. De magnetron schakelt uit. Let op: Het toestel schakelt in zodra u de timer/gewichtsinstelknop van de 0-positie draait. Tips

• Draai de timer/gewichtinstelknop eerst iets voorbij de gewenste bereidingstijd en vervolgens terug naar de juiste bereidingsduur om deze nauwkeurig in te stellen.

• Controleer het gerecht tijdens de bereidingstijd. Druk op de ontgrendelingsknop om de deur te openen. De magnetron schakelt uit. De gemaakte instellingen en de resterende bereidingstijd blijven bewaard. Als u de deur sluit schakelt de magnetron weer in. BEDIENINGNL 10 Ontdooien In de magnetron kunt u gerechten snel en veilig ontdooien. Ten opzichte van koken kost ontdooien in de magnetron wel meer tijd. Controleer het gerecht tijdens het ontdooiproces. Draai het minimaal één keer om en verwijder (indien mogelijk) reeds ontdooid voedsel.

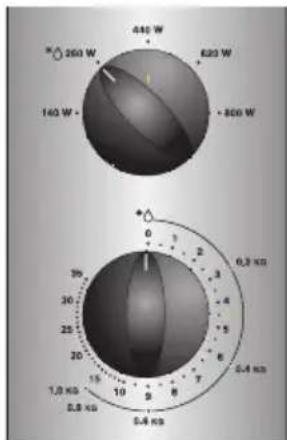

1. Stel de vermogensinstelknop in op defrost.

2. Stel de timer/gewichtinstelknop in op het juiste gewicht.

Aan het eind van de ontdooitijd hoort u een geluidssignaal en dooft de ovenlamp. Let op: Het toestel schakelt in zodra u de timer/gewichtsinstelknop van de 0-positie draait. Kooktips Opwarmen en koken

• De magnetron verwarmt altijd met dezelfde intensiteit. Hoe meer u in de magnetron plaatst, des te langer de kooktijd.

• Vlakke en platte gerechten zijn sneller warm dan smalle, hoge gerechten.

• Gerechten afdekken met magnetronfolie of een passende deksel voorkomt spetteren, verkort de gaartijd en helpt de vochtigheidsgraad te behouden. Na afloop de folie of het deksel voorzichtig verwijderen.

• Let op! De vrijkomende stoom kan zeer heet zijn!

• Gerechten die snel uitdrogen eventueel bevochtigen. Zet aardappels en groenten eerst even in koud water voordat u ze in de magnetron plaatst. Hiermee voorkomt u dat er zich een velletje op vormt.

• Voor een gelijkmatig resultaat kunt u het beste gerechten één- tot tweemaal roeren of keren.

• Kies voor het opwarmen van reeds bereide gerechten altijd de hoogste magnetronstand.

• Bij het koken hoeft u maar weinig water, zout en kruiden te gebruiken. Zout kunt u het beste na afloop toevoegen. Hiermee voorkomt u dat het vocht aan het gerecht wordt onttrokken.

• Nadat de magnetron is uitgeschakeld gaart het gerecht nog enige tijd na. Houd hier rekening mee door het gerecht niet te lang op te warmen. BEDIENINGNL 11

• Let op! Plaats, bij het opwarmen van kleine hoeveelheden poedervormige producten (zoals bij het drogen van kruiden), altijd een bekertje water in de magnetron. Anders bestaat er, door de geringe hoeveelheid, kans op zelfontbranding. Ontdooien

• Ontdooi grote compacte stukken altijd met behulp van het ontdooiprogramma. Doordat het gerecht geleidelijk en gelijkmatig ontdooit, loopt u niet de kans dat de buitenkant uitdroogt terwijl de kern nog bevroren is.

• Om het ontdooiproces sneller te laten verlopen, wordt aanbevolen om het gerecht na enige tijd in stukken te verdelen.

• Las, bij grote stukken vlees en compacte gerechten, tweemaal een pauze in.

• Bij het ontdooien van onregelmatig gevormde gerechten kunt u dunne delen na de helft van de ontdooitijd afdekken of omwikkelen met aluminiumfolie. Factoren die van invloed zijn op het kookproces

• De temperatuur van ingrediënten is van invloed op de bereidingstijd. Een koude maaltijd heeft een langere kooktijd nodig dan een maaltijd op kamertemperatuur.

• Lichte, poreuze gerechten garen sneller dan zware en massieve gerechten, zoals stoofgerechten of rollades. Let op bij het bereiden van lichte, poreuze gerechten. De randen worden snel droog en taai.

• Kleine gerechten worden gelijkmatiger verwarmd als u ze los van elkaar, liefst cirkelvormig, in de magnetron plaatst.

• Botten en vet geleiden hitte beter dan vlees. Aluminiumfolie blokkeert de magnetrongolven. Door dunnere gedeelten van gerechten (zoals kippenpoten en -vleugeltjes) af te dekken voorkomt u dat ze te snel garen.

• Magnetrongolven dringen tot ongeveer 3 cm in het gerecht door. De kern van dikke gerechten wordt verhit doordat de warmte zich van het verwarmde deel (de buitenkant) naar binnen verspreidt. BEDIENINGNL 12 BEDIENING

• Vlees en gevogelte dat langer dan een minuut of 15 in de magnetron gekookt wordt, bruint lichtjes. Gerechten die korter bereid worden kunt u van te voren insmeren met een ‘bruinende’ saus, zoals Worcestershire saus, sojaolie of barbecue saus.

• Vetvrij papier voorkomt spetteren en helpt warmte vast te houden. Basistechnieken Plaatsen Plaats dikkere stukken aan de buitenkant op het draaiplateau. Gerechten die aan de buitenkant op het draaiplateau geplaatst worden ontvangen de meeste microgolven. Roeren Door gerechten regelmatig te roeren verspreidt u de opgeslagen warmte. Roer altijd van buiten naar binnen, aangezien de buitenkant van het gerecht altijd het eerste warm wordt. Omdraaien Grote, dikke gerechten regelmatig omdraaien. Ze garen dan regelmatiger en sneller. Prikken Gerechten met een vel of schaal, zoals eierdooiers, schaaldieren en fruit, barsten open in de magnetron. Voorkom dit door er van te voren enkele keren met een vork of satéprikker in te prikken. Controleren Gerechten garen snel. Controleer ze daarom regelmatig. Haal gerechten net voordat ze gaar zijn uit de magnetron. Nagaren Laat gerechten, nadat u ze uit de magnetron hebt gehaald, over het algemeen 3 tot 10 minuten afgedekt staan. De gerechten garen dan na. Gerechten met een droge korst, zoals cake, niet afdekken. Invriezen Bij het invriezen kunt u al rekening houden met het ontdooien in de magnetron, door geen aluminiumfolie of -bakjes te gebruiken en door plattere porties in te vriezen.NL 13 Koken van groente

• Gebruik indien mogelijk verse groenten. Als groenten al wat slap zijn geworden doordat ze te lang gelegen hebben kunt u ze een tijdje in koud water leggen, zodat ze zich weer vol kunnen zuigen.

• Gebruik voor het koken van groente een ruime schaal, zodat de schaalbodem bedekt wordt met een niet al te dikke laag.

• Kook groente bij voorkeur met aanhangend water.

• Dek de schaal altijd af met een deksel of magnetronfolie.

• Voeg geen zout toe. De van nature in de groente aanwezige zouten geven meestal voldoende smaak. Indien u toch zout toe wilt voegen, doe dat dan na het koken.

• Kook groente zo kort mogelijk. Houd rekening met het nagaren.

• Controleer met een satéprikker of vork of de groente gaar is. Koken van vis Vis moet geleidelijk gaar worden. Schakel daarom bij dunne vissen, vette vissen of kleine porties het vermogen in op 260 Watt. In andere gevallen kunt u het vermogen gerust iets hoger instellen. Houd wel rekening met nagaren. Vis is gaar als het vlees ondoorschijnend is geworden. BEDIENINGNL 14 Reinigen

• GEBRUIK GEEN schuurmiddelen of metalen schrapers voor het reinigen van de glazen ovendeur. Het oppervlak raakt hierdoor bekrast, waardoor het glas kan barsten.

• GEBRUIK GEEN hogedruk- of stoomreiniger om de magnetron schoon te maken.

• Maak de binnenzijde direct na gebruik schoon. Gebruik een vochtige doek om condens, overgekookt vocht en voedselresten te verwijderen. Achtergebleven kruimels en vocht absorberen magnetronenergie en verlengen de kooktijden.

• Reinig de binnen- en buitenzijde regelmatig; gebruik een sopje van afwasmiddel en maak de magnetron met een droge doek goed droog.

• Zorg dat de afdekking van de microgolfverdeler schoon is. Vervuiling van de afdekking kan leiden tot vonkvorming.

• Reinig het toebehoren regelmatig; gebruik een sopje van afwasmiddel met een borstel en maak het toebehoren met een droge doek goed droog. Het toebehoren mag ook afgewassen worden in de vaatwasmachine.

• Geurtjes verdwijnen als u een glas azijn of water met citroen in de magnetronruimte zet. Schakel de magnetron gedurende twee minuten in op vol vermogen. Daarna afnemen met een vochtige doek.

• Controleer de deursluiting en het deurrubber regelmatig op beschadigingen. Gebruik de magnetron niet wanneer de deur of deursluiting beschadigd zijn.

• Als de afdichting van de magnetron sterk is vervuild, sluit de deur niet goed. De aangrenzende voorzijden van meubels kunnen worden beschadigd. Houd de afdichting schoon.

• Zout is erg agressief. Wanneer dit zich in de ovenruimte afzet, kunnen plaatselijk roestplekken ontstaan.

• Scherpe sauzen zoals ketchup en mosterd of gezouten gerechten, bijv. pekelvlees, bevatten ingrediënten die het oppervlak kunnen aantasten. Na gebruik moet u de ovenruimte altijd schoon maken. ONDERHOUDNL 15 Wanneer u twijfelt over de goede werking van uw toestel, betekent dit niet automatisch dat er een defect is. Controleer in elk geval de volgende punten. Bel de servicedienst indien onderstaande adviezen niet helpen.

• Zit de stekker in het stopcontact?

• Is de deur goed gesloten?

• Is de zekering in de meterkast defect?

• Zijn het vermogen en de bereidingstijd goed ingesteld?

• Staan er voorwerpen in de magnetron die er niet thuishoren?

• Heeft u het juiste keukengerei gebruikt?

• Zijn de ventilatieopeningen geblokkeerd?

• Is het voedsel voldoende ontdooid?

• Heeft u het voedsel tijdens de bereiding gekeerd of geroerd?

• Is het kinderslot ingeschakeld? Vonken in de magnetron Als u vonken in de magnetron ziet, schakel dan direct de magnetron uit. Vonken kunnen worden veroorzaakt door:

• metaal of aluminiumfolie dat de binnenkant van de magnetron aanraakt;

• aluminiumfolie dat niet correct om het voedsel is gewikkeld (punten die omhoog staan en als een antenne werken);

• metaal van een sluitstrip of servies met metaalhoudende sierrand;

• gerecycled papier dat kleine metalen deeltjes bevat. STORINGENNL 16 TECHNISCHE GEGEVENS Op het gegevensplaatje worden de totale aansluitwaarde, de vereiste spanning en de frequentie aangegeven. Dit toestel voldoet aan alle relevante CE richtlijnen. Type MAG527RVS Afmetingen toestel (bxdxh) 595 x 345 x 388 (incl. frame) Aansluiting 230V~50Hz Aansluitwaarde 1250 W Vermogen magnetron 800 W Inhoud 20 liter Diameter draaiplateau 245 mmNL 17 Elektrische aansluiting Voor dit toestel is een netvoeding vereist van 230V, 50 Hz wissel- stroom. Het toestel heeft een netsnoer voorzien van aardeverbinding. Let op! Voor veilig gebruik is het noodzakelijk dat het toestel correct geaard is. Sluit het toestel nooit aan op gelijkstroomvoeding. Verkeerd gebruik kan elektrische schokken tot gevolg hebben. Inbouwmaten INSTALLATIE min.

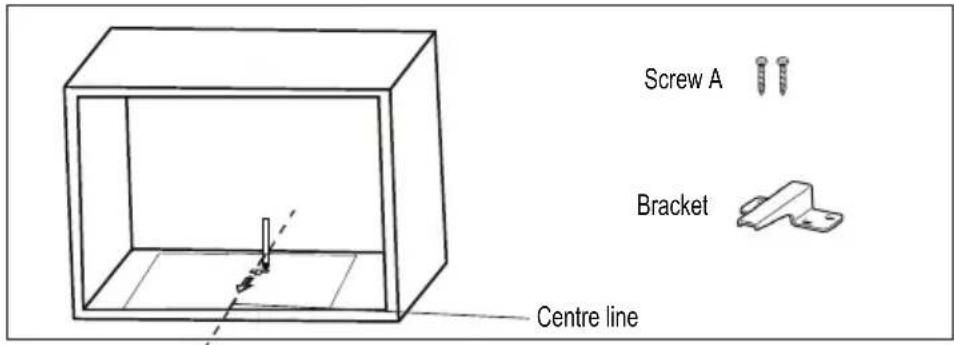

Bracket Screw A Centre line Plaatsen anti-kantel beugel Let op: bevestig eerst de anti-kantel beugel achter in de kast (zie tekening). Door deze beugel wordt voorkomen dat de magnetron naar voren kan kantelen.

• Let op: lees de instructies op de bijgeleverde aftekenmal.

• Gebruik de aftekenmal om de positie van de beugel te bepalen.

• Schroef de beugel in de kast.NL 19 INSTALLATIE Plaatsen magnetron

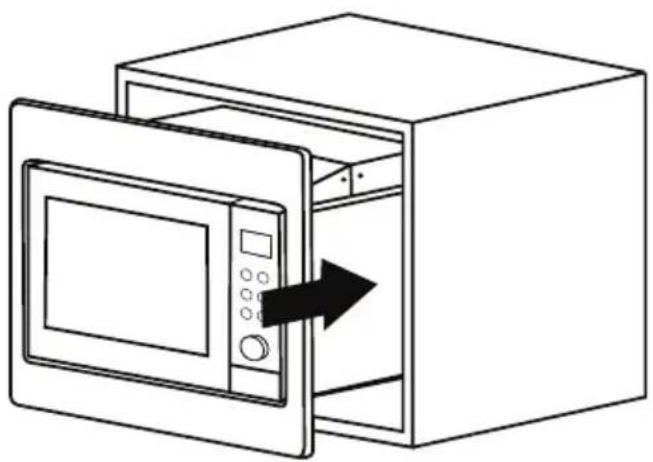

1. Schuif de magnetron helemaal in de kast en zorg ervoor dat de

magnetron in het midden staat.

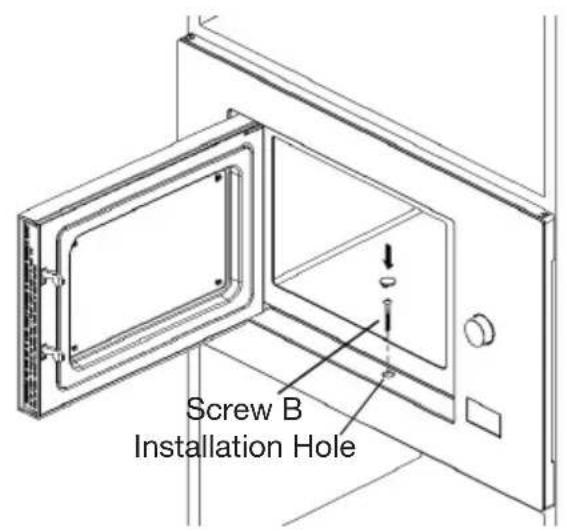

2. Open de deur en schroef (met bijgeleverde schroef) de

magnetron vast. Plaats tot slot het afdekdopje over de schroef.

Installation Hole Screw BNL 20 MILIEUASPECTEN Afvoeren toestel en verpakking Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hierover informatie verschaffen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
