GEBRUIKSAANWIJZING AQM8D 49 U HOTPOINT

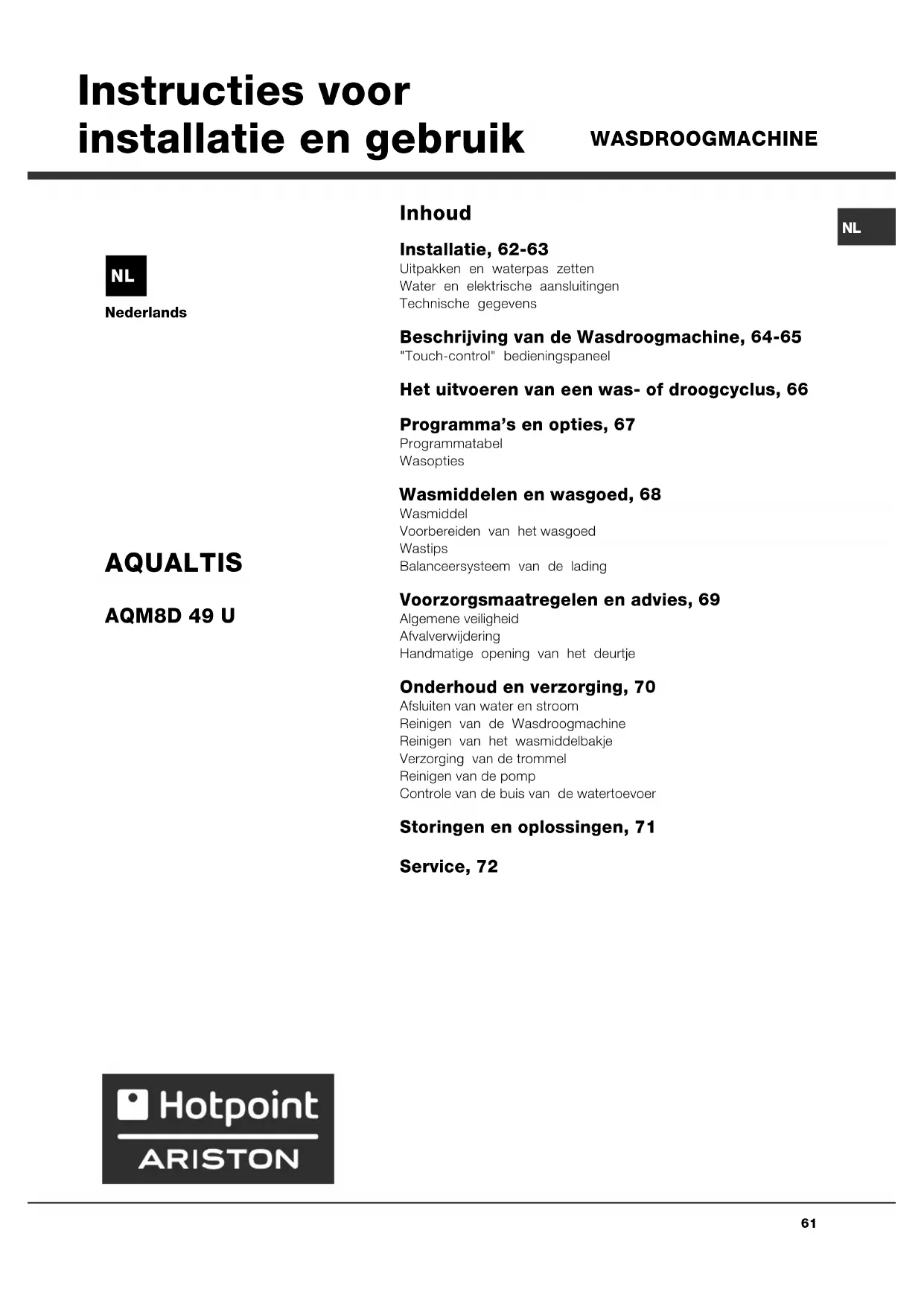

Nederlands Inhoud Installatie, 62-63 Uitpakken en waterpas zettenWater en elektrische aansluitingenTechnische gegevens Beschrijving van de Wasdroogmachine, 64-65 "Touch-control" bedieningspaneel Het uitvoeren van een was- of droogcyclus, 66 Programmas en opties, 67 ProgrammatabelWasopties Wasmiddelen en wasgoed, 68 WasmiddelVoorbereiden van het wasgoedWastipsBalanceersysteem van de lading Voorzorgsmaatregelen en advies, 69 Algemene veiligheidAfvalverwijderingHandmatige opening van het deurtje Onderhoud en verzorging, 70 Afsluiten van water en stroomReinigen van de WasdroogmachineReinigen van het wasmiddelbakjeVerzorging van de trommelReinigen van de pompControle van de buis van de watertoevoer Storingen en oplossingen, 71 Service, 72

Instructies voor installatie en gebruikNL

Installatie Het is belangrijk dit boekje te bewaren, zodat u het op ieder gewenst moment kunt raadplegen. In het geval u de Wasdroogmachine verkoopt of u verhuist, moet u de handleiding bij het apparaat bewaren. Lees de instructies aandachtig door: u vindt er belangrijke informatie betreffende installatie, gebruik en veiligheid. In de envelop vindt u samen met deze gebruiksaanwijzing, de garantie en onderdelen die nodig zijn voor de installatie. Uitpakken en waterpas zetten Uitpakken

1. Zodra u de Wasdroogmachine uitgepakt heeft, dient u

te controleren of hij niet beschadigd is tijdens het transport. Indien dit wel het geval is moet hij niet worden aangesloten en moet u contact opnemen met de handelaar.

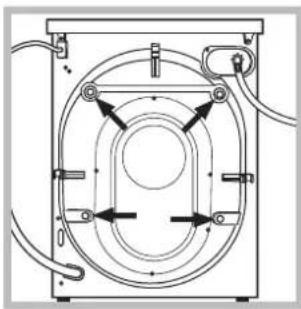

beschermschroeven voor het transport en de bijbehorende afstandsleider die zich aan de achterkant bevinden (zie afbeelding).

3. Sluit de gaten af met de in de envelop bijgeleverde

4. Bewaar alle onderdelen; mocht de Wasdroogmachine

ooit nog worden vervoerd, dan moeten deze weer worden aangebracht om interne schade te voorkomen. Het verpakkingsmateriaal is geen speelgoed voor kinderen. Waterpas zetten

1. Installeer de Wasdroogmachine op een rechte en

stevige vloer en laat hem niet tegen muren of meubels leunen.

2. Compenseer eventuele

oneffenheden door de stelvoetjes vast of los te draaien totdat de automaat volledig horizontaal staat (hij mag niet meer dan 2 graden hellen). Een correcte nivellering geeft de machine stabiliteit en vermijdt, vooral tijdens de centrifuge, vibraties en lawaai. In het geval de Wasdroogmachine op vloerbedekking of tapijt staat regelt u de stelvoetjes zodanig dat onder de automaat genoeg ruimte is voor ventilatie. Water en elektrische aansluitingen Aansluiting van de watertoevoerslang Voordat u watertoevoerbuis aansluit op het waternet moet u het water laten lopen totdat het helder is.

watertoevoerslang aan de Wasdroogmachine door hem met de haakse aansluiting op de betreffende watertoevoer te schroeven, rechtsboven aan de achterkant (zie afbeelding).

2. Sluit de toevoerbuis aan

op de koudwaterkraan met een mondstuk met schroefdraad van 3/4 gas (zie afbeelding).

3. Let erop dat er geen knellingen of kronkels in de buis

zijn. De waterdruk van de kraan moet zich binnen de waarden van de tabel Technische Gegevens bevinden (zie bladzijde hiernaast). Als de toevoerbuis niet lang genoeg is moet u zich wenden tot een gespecialiseerde winkel of een bevoegde installateur. Gebruik nooit tweedehands of oude slangen, maar alleen die slagen die bij het apparaat worden geleverd.63

Technische gegevens ModelAQM8D 49 UAfmetingenbreedte cm 59,5hoogte cm 85diepte cm 64,5Vermogenvan 1 tot 8 kg voor het wassen;van 1 tot 6 kg voor het drogenElektrischeaansluitingenzie het typeplaatje met de technischeeigenschappen dat op het apparaat isbevestigdAansluitingwaterleidingmax. druk 1 MPa (10 bar)min. druk 0,05 MPa (0,5 bar)Inhoud trommel 62 litersSnelheidcentrifugetot 1400 toeren per minuutControle-program-ma's volgens denorm EN 50229wassen: programma ; temperatuur60°C; uitgevoerd met 8 kg lading.drogen: eerste droging uitgevoerdmet 2 kg lading op maximumdroogstand "STRIJKDROOG"; tweededroging uitgevoerd met 6 kg ladingop maximum droogstand "EXTRADROOG".Deze apparatuur voldoet aan devolgende EEC voorschriften:-89/336/EEC van 03/05/89(Elektromagnetische compatiabiliteit)en successievelijke modificaties- 2002/96/CE- 2006/95/CE (Laagspanning)

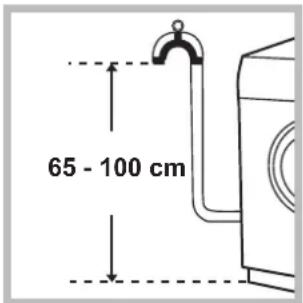

Aansluiting van de afvoerbuis Verbind de afvoerbuis, zonder hem te buigen, aan een afvoerleiding of aan een afvoer in de muur die zich tussen de 65 en 100 cm van de grond af bevindt. Als alternatief kunt u de afvoerbuis aan de rand van een wasbak of badkuip hangen nadat u hem met de steun aan de kraan heeft bevestigd (zie afbeelding). Het uiteinde van de afvoerslang mag niet onder water hangen. Gebruik nooit verlengstukken voor de slang; indien dit niet te vermijden is moet het verlengstuk dezelfde doorsnede hebben als de oorspronkelijke slang en mag hij niet langer zijn dan 150 cm. Elektrische aansluiting Voordat u de stekker in het stopcontact steekt moet u zich ervan verzekeren dat: het stopcontact geaard is en voldoet aan de geldende normen; het stopcontact het maximum vermogen van de Wasdroogmachine kan verdragen, zoals aangegeven in de tabel Technische Gegevens (zie hiernaast); de spanning zich bevindt tussen de waarden die zijn aangegeven in de tabel Technische Gegevens (zie hiernaast); de contactdoos geschikt is voor de stekker van de automaat. Indien dit niet zo is moet of de stekker of het stopcontact vervangen worden. De Wasdroogmachine mag niet buitenshuis worden geïnstalleerd, ook niet op een beschutte plaats, aangezien het gevaarlijk is hem aan regen en onweer bloot te stellen. Kortom, hij mag beslist niet vochtig staan. Als de Wasdroogmachine is geïnstalleerd moet het stopcontact gemakkelijk te bereiken zijn. Gebruik geen verlengsnoeren of dubbelstekkers. Het snoer mag niet geknikt of samengedrukt worden. De voedingskabel en de stekker mogen alleen door een bevoegde installateur worden vervangen. Belangrijk! De fabrikant kan niet aansprakelijk worden gesteld wanneer deze normen niet worden nageleefd.NL

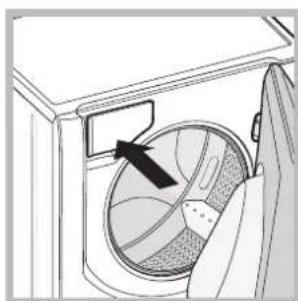

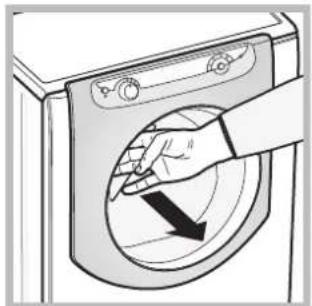

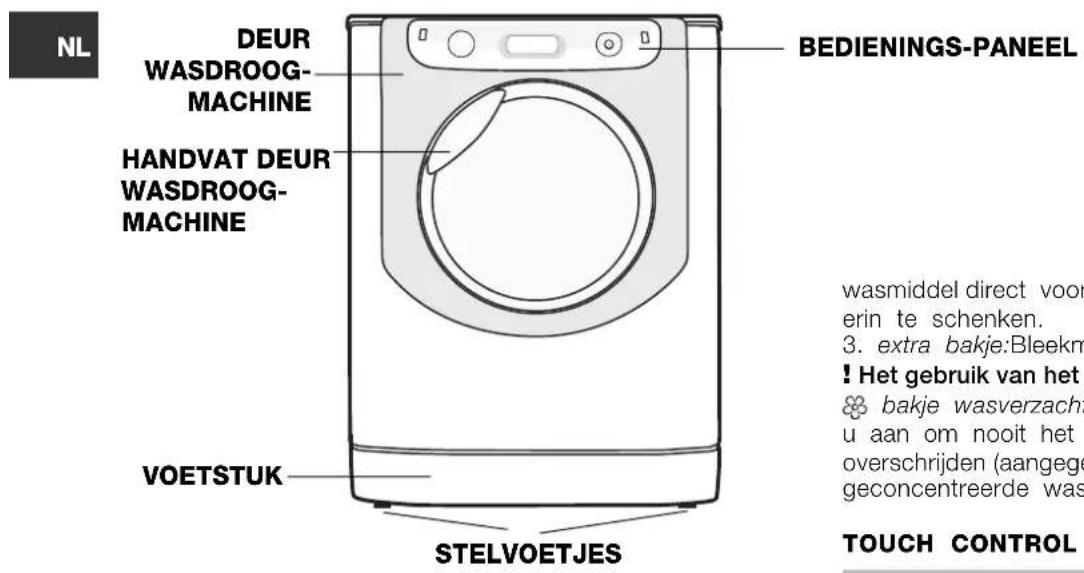

Beschrijving van de Wasdroogmachine DEUR Om de deur van de Wasdroogmachine te openen dient u altijd het speciale handvat te gebruiken (zie afbeelding). WASMIDDELBAKJE Het wasmiddelbakje bevindt zich aan de binnenkant van de automaat en verschijnt als u de deur opent. Voor de dosering van wasmiddelen zie het hoofdstuk Wasmiddelen en wasgoed. N.B.: plak de sticker met de beschrijving van programmas en opties op het wasmiddelbakje. De sticker bevindt zich in het zakje waar ook deze handleiding zat.

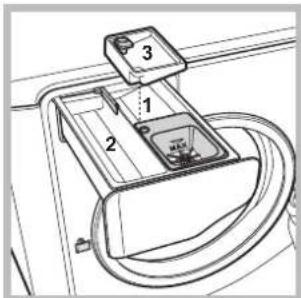

1. wasmiddelbakje voorwas:

gebruik waspoeder. Voordat u het middel erin strooit moet u controleren of het aanvullende bakje 3 er niet in zit.

hoofdwas: gebruik waspoeder of vloeibaar wasmiddel. In dit laatste geval raden wij u aan het wasmiddel direct voordat u de Wasdroogmachine start erin te schenken.

3. extra bakje:Bleekmiddel

Het gebruik van het extra bakje 3 sluit de voorwas uit. bakje wasverzachters: voor wasverzachter. We raden u aan om nooit het maximaal aangegeven niveau te overschrijden (aangegeven door rooster) en om geconcentreerde wasverzachters aan te lengen. TOUCH CONTROL bedieningspaneel Om de instellingen te wijzigen drukt u zachtjes op het symbool aan de binnenkant van het touch control-deel, zoals op de afbeelding aangegeven. Stand- by modus Deze Wasdroogmachine beschikt, in overeenkomst met de nieuwe normen betreffende de energiebesparing, over een systeem wat het apparaat automatisch na enkele minuten uitschakelt (stand-by) indien men het niet gebruikt. Druk kort op de ON/OFF toets en wacht tot de Wasdroogmachine weer aangaat. TAAL WIJZIGEN Wanneer de machine voor de eerste keer aangezet wordt, gaat op de display de eerste taal knipperen. Overeenkomstig de 3 toetsen aan de rechterkant van de display, verschijnen de symbolen " " , "OK" en "V". De talen wisselen automatisch elke 3" of door op de toetsen naast de symbolen " "en "V" te drukken. Met de toets "OK" wordt de taal bevestigd die na 2" vastgezet wordt. Als niet op een toets gedrukt wordt, begint na 30" de automatische wisseling van de talen opnieuw. De taal kan alleen gewijzigd worden als de machine uit is. Als u de temperatuurtoetsen + centrifuge + uitgestelde start tegelijkertijd 5 seconden ingedrukt houdt, klinkt een kort geluidssignaal en verschijnt de ingestelde taal knipperend op de display. Door op de toetsen naast de symbolen " " en "V" te drukken kan de taal gewijzigd worden. Met de toets naast het symbool "OK" wordt de taal bevestigd die na 2" vastgezet wordt. Als niet op een toets gedrukt wordt, wordt na 30" de eerder ingestelde taal weergegeven. Zet de machine. STELVOETJES DEUR WASDROOG- MACHINE HANDVAT DEUR WASDROOG- MACHINE BEDIENINGS-PANEEL VOETSTUK65

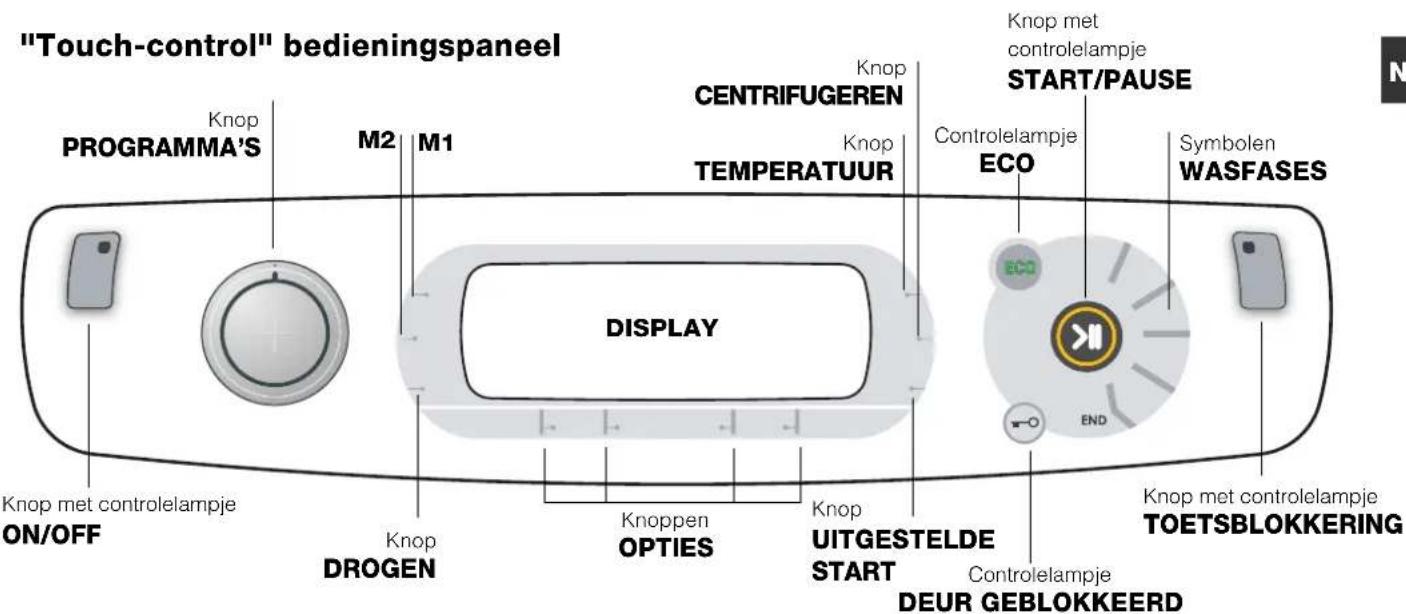

Knop met controlelampje ON/OFF: druk even op de knop om de Wasdroogmachine aan of uit te zetten. Het groene controlelampje geeft aan dat de Wasdroogmachine aanstaat. Om de Wasdroogmachine tijdens de wascyclus uit te zetten moet u de knop iets langer, circa 3 seconden, ingedrukt houden. Als u de kort of per ongeluk indrukt zal de Wasdroogmachine niet uitgaan. Als u de Wasdroogmachine tijdens de wascyclus uitdoet wordt de cyclus automatisch geannuleerd. Knop PROGRAMMAS: kan beide richtingen op draaien. Voor de juiste programmakeuze kunt u de Programmatabel raadplegen. Gedurende het programma blijft de knop stilstaan. Knop DROGEN: druk hierop om het drogen te verminderen of volledig uit te sluiten. Het gekozen droogniveau of droogtijd leest u af op het display (zie Het uitvoeren van een was- of droogcyclus). M1-M2 toetsen: druk op een van de twee toetsen om een wascyclus en uw persoonlijke aanpassingen op te slaan. Om een voorheen opgeslagen wascyclus te starten drukt u op de betreffende toets. Knop TEMPERATUUR: druk hierop om de temperatuur te wijzigen of uit te sluiten. De gekozen waarde leest u af op bovenstaand display (zie Het uitvoeren van een was- of droogcyclus). Knop CENTRIFUGEREN: druk hierop om de centrifuge te wijzigen of uit te sluiten. De gekozen waarde leest u af op bovenstaand display (zie Het uitvoeren van een was- of droogcyclus). Knop UITGESTELDE START: druk hierop om een uitgestelde start van het gekozen programma in te stellen. De ingestelde vertraging leest u af van bovenstaand display (zie Het uitvoeren van een was- of droogcyclus). Knoppen OPTIES: druk hierop om de beschikbare opties te selecteren. Het controlelampje dat overeenkomt met de geselecteerde optie blijft aan (zie Het uitvoeren van een was- of droogcyclus). Symbolen WASFASES: gaan aan om weer te geven in welke fase van de cyclus de automaat zich bevindt (Wassen - Spoelen - Centrifugeren/Afpompen - Drogen ). De tekst wordt verlicht als de wascyclus is beëindigd. Knop met controlelampje START/PAUSE: als het groene controlelampje langzaam knippert, drukt u op de knop om de wascyclus te starten. Als de cyclus is gestart blijft het controlelampje vast aanstaan. Als u de wascyclus wilt pauzeren drukt u nogmaals op de knop. Het controlelampje wordt oranje en gaat knipperen. Als het controlelampje Deur Geblokkeerd uit is, kunt u het deurtje openen. Om het programma te hervatten drukt u opnieuw op de knop. Controlelampje DEUR GEBLOKKEERD: geeft aan dat de deur geblokkeerd is. Om de deur te openen moet u de wascyclus pauzeren (zie Het uitvoeren van een was- of droogcyclus). Knop met controlelampje TOETSBLOKKERING: om de blokkering van het bedieningspaneel in of uit te schakelen dient u de KNOP een aantal seconden (3-4) ingedrukt te houden. Het ontstoken controlelampje geeft aan dat het bedieningspaneel geblokkeerd is. Op deze manier kunt u voorkomen dat er ongewilde wijzigingen aan de programmas worden aangebracht, bijvoorbeeld bij aanwezigheid van kinderen. Controlelampje ECO: het symbool gaat aan als, nadat u de wasparameters heeft gewijzigd, u een energiebesparing bereikt van minstens 10%. Bovendien zal, voor het apparaat in de Stand by modus treedt, het symbool enkele seconden lang aangaan. Als het apparaat uitstaat zal de geschatte energiebesparing circa 80% zijn. Knop PROGRAMMAS Knop met controlelampje ON/OFF "Touch-control" bedieningspaneel DISPLAY

N.B.: voordat u de Wasdroogmachine gaat gebruiken moet u hem met wasmiddel maar zonder wasgoed een wascyclus laten uitvoeren. Kies het programma van 90° zonder voorwas.

1. DE WASDROOGMACHINE AANZETTEN. Druk op de

toets . Alle controlelampjes gaan 1 seconde lang aan en op het display verschijnt de tekst AQUALTIS; het controlelampje van de toets zal aan blijven staan en het controlelampje START/PAUSE zal gaan knipperen.

2. PROGRAMMAKEUZE. Draai de PROGRAMMAKNOP naar

rechts of naar links totdat u het gewenste programma heeft geselecteerd; de naam van het programma verschijnt op het display; hieraan worden automatisch een temperatuur en een centrifugesnelheid gekoppeld die naderhand kunnen worden gewijzigd. Op de display verschijnt de duur van de cyclus.

3. LAAD HET WASGOED. Open de deur. Laad het

wasgoed in en zorg ervoor nooit de laadhoeveelheid te overschrijden die wordt aangegeven in de programmatabel op de volgende bladzijde.

4. WASMIDDEL DOSEREN. Trek het bakje naar buiten en

doe het wasmiddel in de speciale vakjes zoals aangegeven in Beschrijving van de Wasdroogmachine.

6. DE WASCYCLUS AANPASSEN. Dit kunt u doen met

behulp van de knoppen op het bedieningspaneel: Wijzigen van de temperatuur en/of de centrifuge. Het apparaat toont automatisch de maximale temperatuur en centrifuge die voor het ingestelde programma gelden of de laatst geselecteerde waarden, mits deze compatibel zijn met het gekozen programma. Door op de knop

drukken kunt u de temperatuur langzaamaan verlagen, tot aan de koude wascyclus OFF. Door op de knop

drukken kunt u het toerental van de centrifuge langzaamaan verlagen, tot aan een complete uitsluiting van de centrifuge OFF. Als u nogmaals op de knoppen drukt zult u wederom op de maximale waarden terugkeren. Uitzondering: als u het programma Katoen selecteert kunt u de temperatuur tot op 90° instellen. Het drogen instellen De eerste keer dat u op de toets drukt zal het apparaat automatisch het maximale droogniveau selecteren dat past bij het geselecteerde programma. Elke volgende keer dat u op de toets drukt zal het niveau dalen, waarna ook de droogtijd, totdat het zal worden uitgesloten, aangegeven door "OFF". Als u nogmaals op de knoppen drukt zult u wederom op de maximale waarden terugkeren. Het is mogelijk het drogen in te stellen: A - Op tijdsbasis: van 20 tot 180 minuten. B - Aan de hand van het gewenste droogniveau: Strijkdroog: geschikt voor wasgoed dat naderhand moet worden gestreken. De overgebleven vochtigheid zal de vouwen verzachten en het verwijderen ervan vergemakkelijken. Hangerdroog: ideaal voor die kledingstukken die geen volledige droging nodig hebben. Kastdroog: geschikt voor wasgoed dat direct in de kast kan worden gelegd, zonder te worden gestreken. Extra droog: geschikt voor wasgoed dat volledig droog moet zijn, zoals handdoeken en badjassen. Als in een uitzonderlijk geval de lading wasgoed voor wassen en drogen meer is dan het toegestane maximum (zie Programmatabel), dan voert u eerst het wassen uit. Aan het einde hiervan verdeelt u de lading en laadt u één gedeelte in de trommel. Volg nu de aanwijzingen voor het uitvoeren van "Alleen drogen". Herhaal deze handelingen met de rest van de lading. Aan het einde van de droogcyclus wordt altijd een afkoeltijd ingezet. Alleen drogen Selecteer met de programmaknop een droogniveau (

) aan de hand van het type materiaal. Het is ook mogelijk het gewenste niveau of de tijd van het drogen in te stellen met de toets DROGEN

Een uitgestelde start instellen. Om de uitgestelde start van het gekozen programma in te stellen, drukt u op de uitgesteld start-toets totdat u de gewenste vertragingstijd bereikt. Tijdens het instellen wordt de vertragingstijd samen met de tekst "Start:" en het knipperende symbool weergegeven. Nadat de uitgestelde start is ingesteld, blijft op het display het symbool staan en geeft de display weer de duur van de ingestelde cyclus weer met de tekst "Einde:" en de duur van de cyclus. Door één keer op de toets UITGESTELDE START te drukken, wordt de eerder ingestelde vertraagtijd weergegeven. Na het starten toont de display de tekst "Start:" en de vertraagtijd. Nadat de ingestelde vertraagtijd is afgelopen, start de machine en toont de display "Einde:" en de resterende tijd tot het einde van de cyclus. Om de uitgestelde start te verwijderen drukt u op de knop totdat op het display de tekst OFF verschijnt. Het symbool gaat uit. De eigenschappen van de cyclus wijzigen. Druk op de toets om de optie te activeren; op het display verschijnt de naam van de optie en het overeenkomende maantje zal aangaan. Druk nogmaals op de toets om de optie te desactiveren; op het display verschijnt de naam van de optie plus de tekst OFF, het maantje zal uitgaan. Als de gekozen optie niet geschikt is voor het ingestelde programma zal het betreffende controlelampje gaan knipperen, zal er een geluidssignaal klinken (3 pieptonen) en zal de optie niet worden geactiveerd. Als de geselecteerde optie niet compatibel is met een optie die daarvòòr is ingesteld, zal het controlelampje van de eerst geselecteerde optie gaan knipperen en zal alleen de tweede optie worden geactiveerd. Het controlelampje van de betreffende knop zal aanblijven. De opties kunnen het aanbevolen laadgewicht en/of de duur van de cyclus veranderen.

7. HET PROGRAMMA STARTEN. Druk op de toets

START/PAUSE. Het betreffende controlelampje zal aanblijven en de deur zal worden geblokkeerd (het controlelampje DEUR GEBLOKKEERD blijft aanstaan). De symbolen die horen bij de verschillende wasfases worden tijdens de cyclus verlicht om aan te geven welke fase bezig is. Om een programma te wijzigen van een reeds gestarte wascyclus doet u de Wasdroogmachine op pauze met behulp van de knop START/PAUSE. Selecteer daarna de gewenste cyclus en druk nogmaals op de knop START/ PAUSE. Om de deur te openen tijdens de wascyclus drukt u op de knop START/PAUSE. Als het controlelampje DEUR GEBLOKKEERD uit gaat kunt u de deur openen. Om het programma te hervatten drukt u opnieuw op de knop START/PAUSE.

8. EINDE VAN HET PROGRAMMA. Wordt aangegeven

door de tekst END. De deur kan gelijk worden geopend. Als het controlelampje START/PAUSE knippert druk u op de toets om de wascyclus te beëindigen. Open de deur, laad het wasgoed uit en schakel de Wasdroogmachine uit. Als u een reeds gestarte cyclus wilt annuleren houdt u de knop ingedrukt totdat de cyclus wordt onderbroken en het apparaat uitgaat. Het uitvoeren van een was- of droogcyclus67

Wasopties Super Wash Deze optie garandeert een kwalitatief zeer hoog wasresultaat dankzij het gebruik van een grotere hoeveelheid water in de beginfase van de cyclus en een langere tijdsduur van het programma. Kan met of zonder bleekmiddel gebruikt worden. Als u de was ook wilt bleken, het extra bijgeleverde bakje 3 in bakje 1 doen. Let bij het gieten van het bleekwater dat u het niveau "max", aangegeven op de centrale pin, niet overschrijdt (zie afb.). Als u alleen wilt bleken zonder een volledige was uit te voeren, giet u het bleekmiddel in het extra bakje 3, stelt u het programma "Spoelen" in, en activeert de optie "Super Wash" . Deze optie is niet beschikbaar tijdens de programmas , , , , , , , , , , . Makkelijk Strijken Als u deze optie selecteert zullen het wassen en de centrifuge dusdanig worden aangepast dat er minder kreuken worden gevormd. Aan het einde van de wascyclus zal de Wasdroogmachine de trommel langzaam laten ronddraaien. De controlelampjes Makkelijk Strijken en START/PAUSE gaan knipperen. Om de cyclus te beëindigen drukt u op de knop START/PAUSE of op de knop Makkelijk Strijken. Bij het programma Zijde beëindigt de Wasdroogmachine de cyclus door het wasgoed in de week te laten staan. Het controlelampje Makkelijk Strijken gaat knipperen. Om het water af te voeren en de was uit de automaat te halen moet u op de knop START/PAUSE drukken of op de knop Makkelijk Strijken. Deze optie is niet beschikbaar tijdens de programmas

, , , , , , , . Als u de was ook wilt drogen, is deze knop alleen actief wanneer hij gecombineerd is met het niveau Strijkdroog. Tijd Sparen Als u deze optie selecteert verkort u de duur van het programma met 30%-50% aan de hand van de gekozen cyclus en zorgt u als gevolg voor een aanzienlijke water- en energiebesparing. Gebruik deze cyclus voor niet zo vuil wasgoed. Deze optie is niet beschikbaar tijdens de programmas

, , , , , , , , . Extra Spoelen Door deze optie te selecteren verhoogt u het spoelresultaat en zorgt u ervoor dat elk spoor van wasmiddel verdwijnt. Deze optie is vooral nuttig bij personen wiens huid gevoelig is voor wasmiddelen. We raden deze optie aan wanneer een volle lading moet worden gewassen of wanneer zeer veel wasmiddel wordt gebruikt. Deze optie is niet beschikbaar tijdens de programmas

(*) U kunt de duur van de wasprogrammas op het displaycontroleren. (*) N.B.: circa 10 minuten na de START zal de Wasdroogmachine aan de hand van het ingeladen wasgoed de resterende tijd tot aan het einde van het programma opnieuw berekenen en tonen. Programmas en opties Programmatabel Voor alle Test Institutes:

1) Controleprogramma volgens de norm EN 50229: selecteer het programma met een temperatuur van 60°C.

2) Programma katoen lang: selecteer het programma met een temperatuur van 40°C.3) Programma katoen kort: selecteer het programma met een temperatuur van 40°C. Sym- bool Beschrijving van het Programma Max. Te m p .(°C ) Max. snelheid(toeren perminuut)DrogenWasmiddel enwasversterkers Max. lading (kg) Duur-cyclus Was- middelWasverz-achterBleek-middelProgramma's KatoenKatoen met voorwas (D oe h et wasmiddel in het speciale vakje). 90° 1400ll l- 8Katoen (1): zeer vuil wit en kleurecht bont wasgoed. 60° (Max. 90°) ll l l Katoen (2): zeer vuile witte en bonte fijne was.40° 1400ll l l

Bont Katoen (3)40° 1400ll l l Jeans40° 800ll l- 4Speciale programma'sBaby: zeer vuile fijne bonte was.40° 800ll l l Gemengd 30': voor het snel opfrissen van niet zo vuilwasgoed (niet geschikt voor wol, zijde en handwas).30° 800ll l- 3,5Kleurvast Synthetisch60° 800ll l l Zijde: voor zijde, viscose, lingerie.30° 0 - - 2Wol: voor wol, kasjmier, etc.40° 800ll l- 2Droog programma'sWas & droog 30° 1400ll l- 1Drogen Katoen - - - - - 6Drogen Synthetisch - -

Wasmiddelen en wasgoed Wasmiddel De keuze en de hoeveelheid wasmiddel hangen af van het type stof (katoen, wol, zijde), van de kleur van het wasgoed, de wastemperatuur, de vuilgraad en de hardheid van het water. Een juiste dosering van het wasmiddel voorkomt verspillingen en beschermt het milieu: ook al zijn wasmiddelen biologisch afbreekbaar, toch bevatten ze elementen die het evenwicht in de natuur verstoren. We raden u aan: waspoeder te gebruiken voor de witte katoenen was en voor de voorwas. vloeibaar wasmiddel te gebruiken voor fijne katoenen was en voor alle programmas op lage temperatuur. speciale vloeibare wasmiddelen te gebruiken voor wol en zijde. Het wasmiddel kan voor het starten van het programma in het speciale bakje worden gedaan, of in de wasbol die direct in de trommel wordt geplaatst. Als u een wasbol gebruikt kunt u het programma Katoen met voorwas niet gebruiken. Gebruik nooit wasmiddelen voor handwas aangezien die te veel schuim vormen. Voorbereiden van het wasgoed Open de kledingstukken voor u ze inlaadt. Scheid het wasgoed volgens het type stof (symbool op het etiket van het kledingstuk) en de kleur. Let er goed op dat u de bonte was scheidt van de witte was; Leeg de zakken en controleer de knopen; Overschrijd nooit het gewicht dat wordt aangegeven in de Programmatabel wat geldt voor droog wasgoed. Hoeveel weegt wasgoed? 1 laken 400-500 gr. 1 kussensloop 150-200 gr. 1 tafellaken 400-500 gr. 1 badjas 900-1200 gr. 1 handdoek 150-250 gr. 1 spijkerbroek 400-500 gr. 1 overhemd/blouse 150-200 gr. Wastips Jeans: gebruik het speciale programma Jeans voor al uw spijkergoed. Draai de kledingstukken binnenstebuiten voor het wassen en gebruik een vloeibaar wasmiddel. Baby: gebruik het speciale programma Baby voor het wassen van typisch kindervuil en vervolgens al het wasmiddel te verwijderen om allergie te voorkomen op de tere kinderhuid. Deze cyclus is speciaal ontwikkeld om de hoeveelheid bacteriën terug te dringen door een vergroot waterverbruik en een optimale toepassing van hygiënische wasversterkers. Aan het einde van de wascyclus zal de trommel langzaam ronddraaien. Om de cyclus te beëindigen druk u op de START/PAUSE toets. Zijde: gebruik het speciale programma Zijde

alle zijden kledingstukken te wassen. We raden u aan een speciaal wasmiddel voor fijne was te gebruiken. Gordijnen: Gebruik het programma Zijde . Vouw de gordijnen nauwkeurig en doe ze in een kussensloop of net. Wol: Hotpoint/Ariston is het enige bedrijf dat een Wasdroogmachine heeft ontwikkeld die de prestigieuze Woolmark Platinum Care (M.0508) onderscheiding heeft gekregen van The Woolmark Company. Dit garandeert dat u alle wollen kledingstukken in de automaat kunt wassen, ook wasgoed met het etiket alleen handwas . Met het programma Wol kunt u al uw wollen wasgoed in de automaat wassen, met gegarandeerd het beste resultaat. Moeilijke vlekken: het beste kunt u moeilijke vlekken voorbehandelen met een stuk zeep voor u ze in de Wasdroogmachine doet en het programma Katoen met voorwas gebruiken. Was & droog: is bedoeld voor het snel wassen en drogen van niet zo vuil wasgoed. Als u deze cyclus selecteert kunt u tot aan 1 kg wasgoed wassen en drogen, in slechts 60 minuten. Gebruik voor de beste resultaten een vloeibaar wasmiddel. Behandel manchetten, kragen en vlekken eerst voor met een speciaal product. Balanceersysteem van de lading Om overmatige trillingen te vermijden verdeelt de automaat de lading voor het centrifugeren op een gelijkmatige manier. Dit gebeurt door de trommel te laten draaien op een snelheid die iets hoger ligt dan de wassnelheid. Als na herhaaldelijke pogingen de lading nog steeds niet goed is gebalanceerd, zal de Wasdroogmachine de centrifuge op een lagere snelheid uitvoeren dan die voorzien was. Als de lading zeer uit balans is zal de Wasdroogmachine een verdeling uitvoeren in plaats van een centrifuge. Teneinde een betere distributie van de waslading en een juiste balancering te bereiken raden wij u aan kleine en grote kledingstukken te mengen.69

Voorzorgsmaatregelen en advies Deze Wasdroogmachine is ontworpen en uitgevoerd volgens de internationale veiligheidsnormen. Deze aanwijzingen zijn voor uw eigen veiligheid geschreven en moeten aandachtig worden doorgenomen. Algemene veiligheid Dit apparaat is uitsluitend ontworpen voor huishoudelijk niet-professioneel gebruik. De Wasdroogmachine mag alleen door volwassenen worden gebruikt en volgens de instructies in deze handleiding. Raak de machine niet aan als u blootsvoets bent of met natte of vochtige handen of voeten. Trek de stekker nooit uit het stopcontact door aan het snoer te trekken, maar altijd door de stekker zelf beet te pakken. Raak het afvoerwater niet aan aangezien het zeer heet kan zijn. Forceer nooit de deur van de Wasdroogmachine: het veiligheidsmechanisme dat een ongewild openen van de deur voorkomt, kan beschadigd worden. Probeer in geval van storingen nooit zelf de interne mechanismen van de Wasdroogmachine te repareren. Zorg ervoor dat kleine kinderen niet te dicht bij de machine komen als deze in werking is. Als het apparaat verplaatst moet worden doe dit dan met twee of drie personen tegelijk en heel voorzichtig. Doe dit nooit alleen, want het apparaat is erg zwaar. Voordat u het wasgoed in de automaat laadt, moet u controleren of hij leeg is. De glazen ruit wordt warm gedurende het drogen. Droog geen wasgoed dat met ontvlambare oplosmiddelen is gewassen (b.v. trieline). Droog geen schuimrubber of elastomeren of kledingstukken met rubberen opschriften e.d. Controleer dat gedurende het drogen de water kraan open is. Afvalverwijdering Het verwijderen van het verpakkingsmateriaal: houdt u aan de plaatselijke normen zodat het materiaal hergebruikt kan worden. De Europese richtlijn 2002/96/CE, betreffende afgedankte elektrische en elektronische apparatuur, voorziet dat huishoudelijke apparatuur niet met het normale afval mag worden meegegeven. De afgedankte apparatuur moet apart worden opgehaald om het wedergebruik van materialen waarvan hij is gemaakt te optimaliseren en om potentiële schade aan de gezondheid en het milieu te voorkomen. Het symbool van de afvalemmer met een kruis staat op elk product, om aan te geven dat het apart moet worden weggegooid. Voor verdere informatie betreffende het correcte verwijderen van huishoudelijke apparatuur kunnen de gebruikers zich wenden tot de gemeentelijke reinigingsdienst of de verkoper. Handmatige opening van het deurtje Mocht er in het huis geen stroom aanwezig zijn en u wilt het deurtje openen om de was op te hangen, dan dient u het volgende te doen:

1. haal de stekker uit het

2. controleer dat het

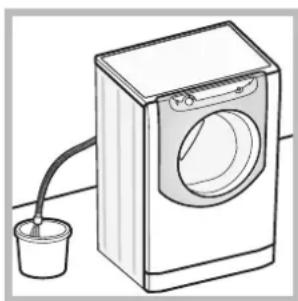

waterniveau in de automaat lager is dan het deurtje; als dat niet het geval is kunt het water weg laten vloeien door middel van de afvoerbuis en dit opvangen in een emmer, zoals aangegeven in de afbeelding.

3. verwijder het paneel aan de voorkant van de

Wasdroogmachine (zie volgende pagina).

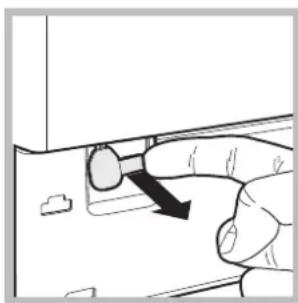

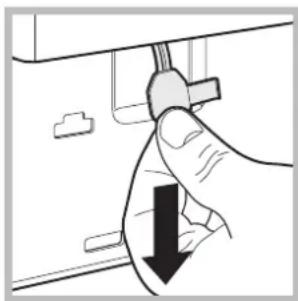

4. trek het lipje aangegeven

in de afbeelding naar voren totdat het plastic bandje loskomt; trek hem daarna naar beneden totdat u klik hoort, wat aangeeft dat de deur is geopend.

5. open de deur; als dat niet

lukt moet u de handeling herhalen.

6. monteer het paneel weer, met de haakjes goed

bevestigd in de juiste openingen, voordat u het paneel tegen de machine aandrukt.NL

Onderhoud en verzorging

Afsluiten van water en stroom Sluit na iedere wasbeurt de kraan af. Hiermeebeperkt u slijtage van de waterinstallatie van dewasautomaat alsmede lekkagegevaar. Sluit altijd eerst de stroom af voordat u dewasautomaat schoonmaakt en gedurendeonderhoudswerkzaamheden. Reinigen van de wasautomaat De buitenkant en de rubberen onderdelen kunnen meteen spons en een lauw sopje worden schoongemaakt.Gebruik nooit schuurmiddelen of oplosmiddelen. Reinigen van het wasmiddelbakje Verwijder het laatje door ophet hendeltje (1) te drukkenen het naar voren te trekken(2) (zie afbeelding).Was het onder stromendwater. Dit moet u regelmatigdoen. Verzorging van de trommel Laat de deur van de wasautomaat altijd op een kierstaan om te voorkomen dat er nare luchtjes wordengevormd. Reinigen van de pomp De wasautomaat is voorzien van een zelfreinigendepomp die niet hoeft te worden onderhouden. Het kanechter gebeuren dat kleine voorwerpen (muntjes,knopen) in het voorvakje dat de pomp beschermt enzich aan de onderkant ervan bevindt, terechtkomen. Verzeker u ervan dat de wascyclus beëindigd is en haalde stekker uit het stopcontact.Toegang tot het voorvakje:1. verwijder het afdekpaneel aan de voorzijde van dewasautomaat door er op het midden op te drukken.Duw beide zijkanten naar beneden toe en verwijder hetpaneel (zie afbeeldingen).2. plaats een bakje om hetwater op te vangen dat eruitzal lopen (circa 1,5 l) (zieafbeelding).3. draai het deksel eraf,tegen de klok in (zieafbeelding).4. maak de binnenkant goed schoon;5. schroef het deksel er weer op;6. monteer het paneel weer, met de haakjes goedbevestigd in de juiste openingen, voordat u het paneeltegen de machine aandrukt. Controle van de buis van de watertoevoer Controleer minstens een keer per jaar dewatertoevoerbuis. Als er barstjes of scheuren in zittenmoet hij vervangen worden: gedurende het wassen kande hoge waterdruk onverwachts breuken veroorzaken.

Storingen en oplossingen Het kan gebeuren dat het apparaat niet werkt. Voor u contact opneemt met de Servicedienst (zie Service) moet u controleren of het niet een storing betreft die u zelf makkelijk kunt verhelpen met behulp van de volgende lijst. Storingen: De Wasdroogmachine gaat niet aan. De wascyclus start niet. De Wasdroogmachine heeft geen watertoevoer. De deur van het apparaat is geblokkeerd. De Wasdroogmachine blijft water aan- en afvoeren. De Wasdroogmachine voert het water niet af of centrifugeert niet. De machine trilt erg tijdens het centrifugeren. De Wasdroogmachine lekt. De symbolen van Fase in voortgang knipperen snel, tegelijk met het controlelampje ON/OFF. Er ontstaat teveel schuim. De deur van het apparaat is geblokkeerd. De Wasdroogmachine droogt niet. Mogelijke oorzaken / Oplossing: De stekker zit niet in het stopcontact of niet ver genoeg om contact te maken. Het hele huis zit zonder stroom. De deur is niet goed dicht. De START/PAUSE toets is niet ingedrukt. De waterkraan is niet open. U heeft een uitgestelde start ingesteld. De watertoevoerbuis is niet aangesloten op de kraan. De toevoerslang is gebogen. De waterkraan is niet open. Het hele huis zit zonder water. Er is onvoldoende druk. De START/PAUSE toets is niet ingedrukt. Als u de cyclus Baby selecteert of de optie Makkelijk Strijken , zal de Wasdroogmachine aan het einde van de cyclus de trommel langzaam laten ronddraaien. Om de cyclus te beëindigen drukt u op de knop START/ PAUSE of op de knop Makkelijk Strijken . Als u de cyclus Zijde selecteert zal de Wasdroogmachine de cyclus beëindigen door de was in het water te laten weken. Om het water af te voeren en de was uit de automaat te halen moet u op de knop START/PAUSE drukken of op de knop Makkelijk Strijken

De afvoerbuis is niet op 65 tot 100 cm afstand van de grond af geïnstalleerd (zie Installatie). Het uiteinde van de afvoerbuis ligt onder water (zie Installatie). Als u op een van de hoogste verdiepingen van een flatgebouw woont, kan zich een hevelingsprobleem voordoen, waarbij de Wasdroogmachine voortdurend water aan- en afvoert. Om deze storing te verhelpen zijn er in de handel speciale beluchters te koop. De afvoer in de muur heeft geen ontluchting. Het programma voorziet geen afvoer: bij enkele programmas moet dit met de hand worden gestart (zie Programmas en opties). De optie Makkelijk Strijken is actief: voor het beëindigen van het programma drukt u op de toets START/PAUSE (zie Programmas en opties). De afvoerslang is gebogen (zie Installatie). De afvoerleiding is verstopt. De trommel is bij het installeren niet op de juiste wijze gedeblokkeerd (zie Installatie). De Wasdroogmachine staat niet goed recht (zie Installatie). De Wasdroogmachine staat te krap tussen meubels en muur (zie Installatie). De waslading is niet gebalanceerd (zie Wasmiddelen en wasgoed). De slang van de watertoevoer is niet goed aangeschroefd (zie Installatie). Het wasmiddelbakje is verstopt (voor reiniging zie Onderhoud en verzorging). De afvoerslang is niet goed aangesloten (zie Installatie). Doe de Wasdroogmachine uit en haal de stekker uit het stopcontact. Wacht circa 1 minuut en doe hem daarna weer aan. Als de storing voortzet, dient u de Servicedienst in te schakelen. Het wasmiddel is niet bedoeld voor wasautomaten (er moet voor Wasdroogmachine, handwas en machinewas, of dergelijke op staan). U heeft teveel wasmiddel gebruikt. Voer een handmatige deblokkering uit (zie Voorzorgsmaatregelen en advies). De stekker is niet in het stopcontact of niet ver genoeg ingestoken om contact te maken. Er is geen stroom. De deur is niet goed dicht. Uitgestelde start is ingesteld. De DROOG toets staat op OFF.NL

Voordat u de Servicedienst inschakelt: Controleer eerst of u het probleem zelf kunt oplossen (zie Storingen en oplossingen); Start het programma opnieuw om te controleren of de storing is verholpen; Als dit niet het geval is, kunt u contact opnemen met de erkende Servicedienst. In het geval de Wasdroogmachine verkeerd is geïnstalleerd of u hem niet correct heeft gebruikt zal u gevraagd worden de reparatiekosten te betalen. Wendt u nooit tot een niet erkende installateur. Vermeld: het type storing; het model Wasdroogmachine (Mod.); het serienummer (S/N). Deze laatste gegevens vindt u op het typeplaatje op het apparaat. Service

03/2009 - Xerox Fabriano N.B.: om de Demo Mode te verlaten drukt u tegelijkertijd 3 sec. lang of de twee knoppen ON/OFF en START/PAUSE .
