ESHP 20690 - Afzuigkap BORETTI - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Boretti
Model	ESHP 20690
Minimale montagehoogte	65 cm boven het kookoppervlak
Afvoerdiameter	150 mm minimaal
Soorten filters	Wasbaar vetfilter, koolstoffilter (voor recirculatieversie)
Aantal motorsnelheden	4 standen
Verlichting	BORETTI LUMINA LED
Timer	5, 10 of 20 minuten
Warmtesensor	Ja, voor automatische werking
Voeding	220-240 V (volgens typeplaatje)
Onderhoud vetfilter	Maandelijks reinigen met de hand of in de vaatwasser
Vervanging koolstoffilter	Elke 4 maanden (niet wasbaar)
Veiligheid	Niet gebruiken zonder vetfilter, niet koken met open vuur
Recirculatiefunctie	Mogelijk met koolstoffilters (niet meegeleverd)

Veelgestelde vragen - ESHP 20690 BORETTI

Op welke hoogte moet de afzuigkap worden geïnstalleerd?

De afzuigkap moet op minimaal 65 cm boven het kookoppervlak worden geplaatst. Als de handleiding van het fornuis een grotere afstand aangeeft, volg dan die.

Welke diameter van de afvoerbuis gebruiken?

Gebruik een afvoerbuis met een minimale diameter van 150 mm om een goede afzuiging te garanderen. Vermijd bochten en geef de voorkeur aan een gladde buis.

Hoe het vetfilter reinigen?

Reinig het vetfilter één keer per maand met de hand met een neutraal schoonmaakmiddel of in de vaatwasser op lage temperatuur en kort programma.

Wanneer het koolstoffilter vervangen?

Het koolstoffilter (voor recirculatieversie) moet elke 4 maanden worden vervangen. Het kan niet worden gewassen of hergebruikt.

Hoe de timer gebruiken?

Druk op de toets E: één keer voor 5 minuten, twee keer voor 10 minuten, drie keer voor 20 minuten. De toets knippert ter bevestiging. Om uit te schakelen, druk nogmaals.

Hoe de automatische modus met warmtesensor activeren?

Druk tegelijkertijd op de toetsen C en D. Het lampje B knippert om aan te geven dat de sensor actief is. De snelheid past zich aan de temperatuur van het kookoppervlak aan. Druk opnieuw op C en D om terug te keren naar handmatig.

Wat betekent het knipperen van toets F?

De toets F knippert om aan te geven dat het vetfilter moet worden gereinigd (na 40 uur) of dat het koolstoffilter moet worden vervangen (na 120 uur). Druk op F om de indicatie te resetten.

Kan ik de afzuigkap gebruiken in gesloten circuit zonder afvoer?

Ja, in de filter (recirculatie) versie. U moet koolstoffilters monteren (niet meegeleverd). De gefilterde lucht komt via de zijdelingse openingen terug in de keuken.

Hoe de LED-lamp vervangen?

De BORETTI LUMINA LED verlichting kan alleen worden vervangen door de technische dienst van Boretti. Neem contact op met de klantenservice.

Wat te doen als de afzuigkap niet goed zuigt?

Controleer of de montageafstand correct is, of de afvoerbuis kort en zonder bochten is, of de filters schoon of vervangen zijn, en of de terugslagklep niet geblokkeerd is.

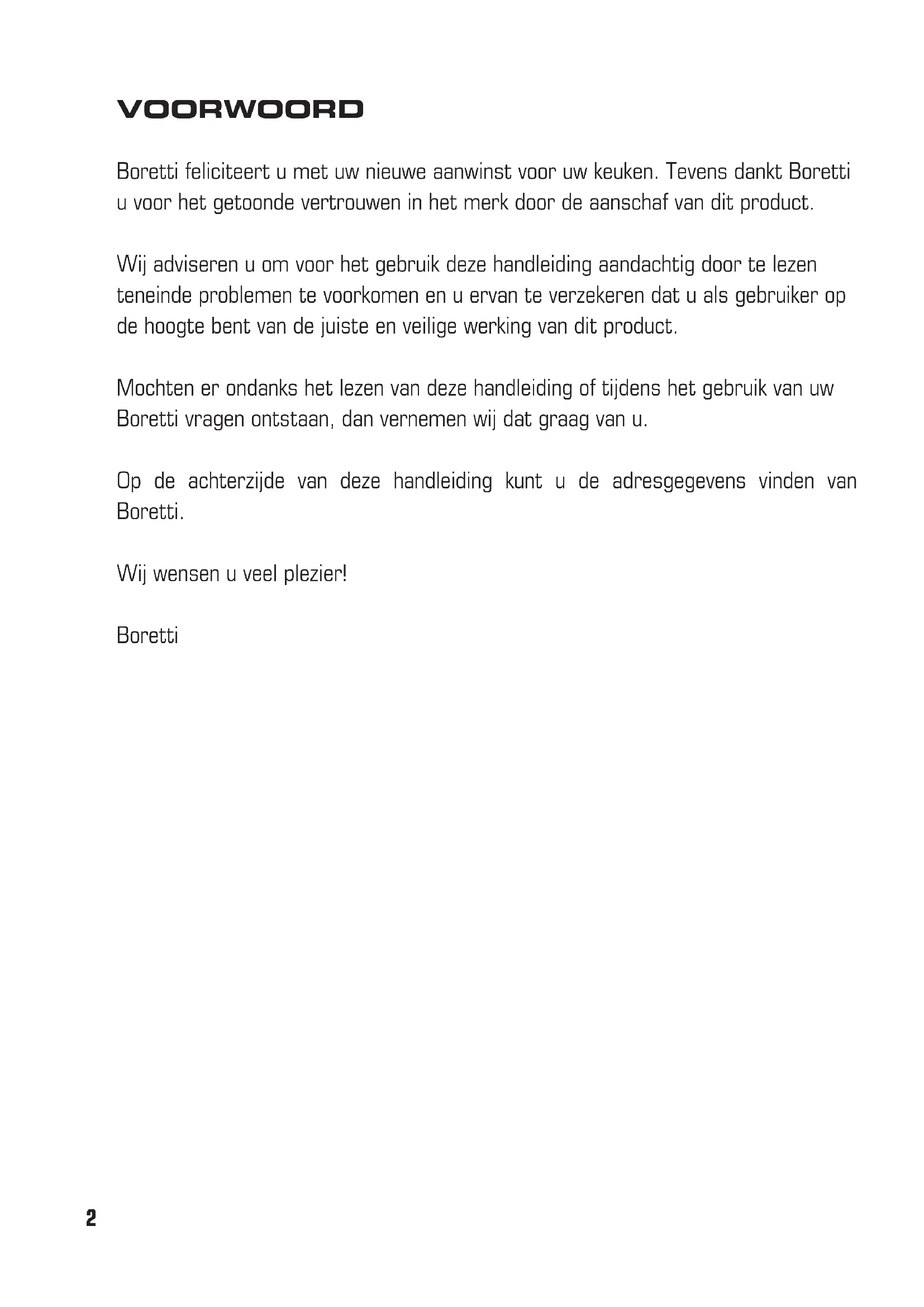

GEBRUIKSAANWIJZING ESHP 20690 BORETTI

Boretti feliciteert u met uw nieuwe aanwinst voor uw keuken. Tevens dankt Boretti u voor het getoonde vertrouwen in het merk door de aanschaf van dit product.

Wij adviseren u om voor het gebruik deze handleiding aandachtig door te lezen teneinde problemen te voorkomen en u ervan te verzekeren dat u als gebruiker op de hoogte bent van de juiste en veilige werking van dit product.

Mochten er ondanks het lezen van deze handleiding of tijdens het gebruik van uw Boretti vragen ontstaan, dan vernemen wij dat graag van u.

Op de achterzijde van deze handleiding kunt u de adresgegevens vinden van Boretti.

Wij wensen u veel plezier!

Boretti

Raadpleeg ook de tekeningen op de laatste bladzijden met de alfabetische verwijzingen uit de toelichtende tekst.

Let op: U dient zich strikt aan de aanwijzingen uit deze tekst te houden.

ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding wordt afgewezen.

Installatie

De afzuigkap dient minimaal 65 cm boven het kookoppervlak te worden geplaatst. Indien in de installatieaanwijzing van het kooktoestel een grotere afstand wordt aangegeven moet hier-mee rekening worden gehouden. Plaats de af-zuigkap zodanig dat deze altijd weer makkelijk en zonder schade te maken van de muur kan wor-den gehaald. Dit i.v.m. eventuele service werk-zaamheden die in de toekomst nodig kunnen zijn.

De afzuigkap dient aangesloten te worden op een afvoerbuis met een diameter van minimaal 150 mm. Dit is van groot belang voor de levensduur en afzuigcapaciteit van uw afzuigkap.

Afvoer

De afvoer dient direct aangesloten te worden op het motorhuis. Let er bij het monteren van de afvoer op dat de terugslagklep niet wordt geblokkeerd! We raden aan om de afvoer met tape te monteren, en niet met schroefjes.

Het is raadzaam om de afvoerbuis zo kort mogelijk te maken met zo min mogelijk bochten. Tevens is het raadzaam om een gladde buis te gebruiken om weerstand zoveel mogelijk te voorkomen. Dit is ontzettend belangrijk voor de beste werking van uw afzuigkap.

Let op: bij de afzuigkap wordt geen afvoerbuis bijgeleverd

In het geval het niet mogelijk is stoom naar buiten af te voeren, kan de afzuigkap in de filterversie F (recirculatie) gebruikt worden door de montage van koolstoffilters. De gefilterde lucht komt via de openingen aan de zijkant weer in de keuken.

Elektrische aansluiting

De netspanning moet overeenstemmen met de spanning weergegeven op het typeplaatje binnen in de kap.

Milieuvoorschriften

Mocht u om wat voor reden dan ook het apparaat willen afdanken, houdt u zich dan aan het volgende:

Bezorg het apparaat bij het plaatselijk bevoegde bedrijf voor het inzamelen van afgedankte huishoudelijke apparaten. Met een correcte verwerking kunnen waardevolle materialen op intelligente wijze gerecycled worden. Voordat u uw apparaat wegdoet is het belangrijk dat u de elektrische voedingskabel afsnijdt en samen met de stekker verwijderd.

Dit apparaat is voorzien van het merkteken conform de Europese richtlijn 2002/96EG betreffende afgedankte elektrische en elektronische apparatuur. De richtlijn bepaalt de normen voor het inzamelen en recyclen van de afgedankte apparatuur welke gelden voor het gehele territorium van de Europese Unie.

Vanuit de uitgeschakelde stand wordt door op een willekeurige knop te drukken de stand-by functie geactiveerd en worden de symbolen met een soft licht verlicht, zodat u de functies kan zien en instellen. Door nogmaals op een van de knoppen te drukken wordt de betreffende functie geactiveerd en wordt het symbool blauw verlicht. Om energie te besparen is de bediening voorzien van een inrichting die, nadat alle functies uitgeschakeld zijn, de knoppen in de ruststand brengt en ongeveer 1 minuut lang, met soft licht verlicht waarna ze uitgeschakeld worden.

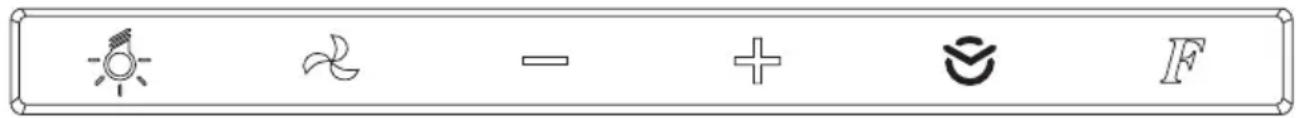

De afzuigkap is voorzien van 6 toetsen:

A: BORETTI LUMINA LED verlichting aan / uit
B: Motor aan / uit
C: Motor in een lagere stand zetten
D: Motor in een hogere stand zetten
E: Naloopstand
F: Indicatie vervanging koolfilter / reiniging vetfilter

Motor

De motor heeft 4 standen. Het display geeft als volgt aan welke stand er geselecteerd is:

Stand 1: Toets C knippert met blauwe verlichting

Stand 2: Toets C is blauw verlicht

Stand 3: Toets D is blauw verlicht

Stand 4: Toets D knippert met blauwe verlichting

Warmtesensor

Door de automatische werking te gebruiken worden de motorsnelheden automatisch ingeschakeld door middel van een warmtesensor ondergebracht in de afzuigkap. Deze werking wordt alleen aangeraden bij een intensief gebruik van het kookvlak (twee of meer kookzones of branders in gebruik).

De automatische werking wordt geactiveerd door tegelijkertijd op de toetsen C en D te drukken. De afzuigkap werkt automatisch en de warmtesensor regelt automatisch de motorsnelheid, naargelang de temperatuur van het kookvlak. Toets B knippert om aan te geven dat de warmtesensor is ingeschakeld.

Om weer in de manuele werking terug te keren dient u tegelijkertijd op de toetsen C en D te drukken. De juiste werking van de warmte-sensor is afhankelijk van de afstand tussen de afzuigkap en het kookvlak. Des te groter is de afstand des te minder gevoelig is de sensor.

Naloopstand

Uw afzuigkap is voorzien van een zogenaamde naloopstand. De naloopstand is een timer welke de afzuigkap na een aantal minuten zal uitschakelen, en u de mogelijkheid geeft om na het eten de afzuigkap nog af te laten zuigen om de laatste kookgeuren uit de keuken te verwijderen terwijl u van het eten geniet.

Door het indrukken van toets E kan de naloopstand worden ingesteld. Met één keer indrukken zal de duur van de timer 5 minuten zijn en zal toets E herhaaldelijk éénmaal knipperen, bij

de tweede keer indrukken zal de duur van de timer 10 minuten zijn en zal toets E herhaaldelijk tweemaal knipperen en bij de derde keer indrukken zal de duur van de timer 20 minuten zijn en zal toets E herhaaldelijk driemaal knipperen. Om de naloopstand uit te schakelen dient u nogmaals toets E in te drukken.

Filterindicatie

Toets F geeft door te knipperen aan wanneer uw vetfilters gereinigd dienen te worden (na 40 uur activiteit) en wanneer de koolstoffilters vervangen dienen te worden (na 120 uur activiteit) indien u gebruik maakt van recirculatie. U kunt de filterindicatie gemakkelijk resetten door de toets F in te drukken.

Onderhoud

Voor ieder onderhoud eerst de afzuigkap van de stroom loskoppelen.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten. Voor de schoonmaak een doek met neutrale reinigingsmiddelen gebruiken. Geen schuurmiddelen gebruiken!

Attentie: Het niet in acht nemen van de reini- gingsnormen van de afzuigkap en van de ver- vanging en reiniging van de filters kan brandge- vaar veroorzaken. Men wordt dan ook verzocht zich aan de instructies te houden.

Vetfilter

Deze moet één keer in de maand gereinigd worden met niet agressieve schoonmaakmiddelen, met de hand of in de vaatwasmachine met lage wastemperatuur en een korte wascyclus.

Koolstofffilter (alleen voor de filterversie)

De koolstofffilter mag niet gewassen of weer gebruikt worden. Het koolstofffilter moet minstens éénmaal in de 4 maanden worden vervangen.

Gebruikerstip

Door het inschakelen van de afzuigkap wordt er een luchtstroom gecreëerd. Het kan echter even duren voordat deze luchtstroom op gang is gekomen waardoor het kan lijken alsof de afzuigkap niet goed werkt. Het is daarom raadzaam om de kap een aantal minuten voor het koken alvast op een lage stand aan te zetten zodat de luchtstroom al op gang is gekomen wanneer u begint te koken en waardoor u op de laagste standen gebruik kunt blijven maken van uw afzuigkap. Hierdoor maakt uw kap het minste lawaai, verbruikt u het minste energie en geeft de kap het beste resultaat.

Lamp vervanging

Indien de BORETTI LUMINA LED verlichting niet meer functioneert dient u de technische dienst van Boretti in te schakelen.

Waarschuwing

De afzuigkap nooit gebruiken als de vetfilters niet goed gemonteerd zijn! De gezogen lucht mag niet afgevoerd worden in een leiding die ook gebruikt wordt voor de afvoer van rook van apparaten die niet elektrisch gevoed worden. Zorg altijd voor een goed geventileerde ruimte als de afzuigkap en eventuele andere apparaten gebruikt worden. Het is streng verboden met open vlammen onder de afzuigkap te koken. Het gebruik van open vlammen is schadelijk voor de filters, elektronica, motor en verlichting en kan brand veroorzaken. Het frituren moet geschieden met voortdurende controle om te voorkomen dat verhit vet in brand raakt.

Wat betreft technische en veiligheidsmaatregelen voor de rookafvoer dient u zich strikt te houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten.
