Producttype	Inbouwgasoven voor camper/caravan
Merk	Smev
Model	FO291TD
Categorie	Oven
Thermisch vermogen oven	1,2 kW (87 gr/uur)
Thermisch vermogen grill	1,6 kW (116 gr/uur)
Gasvoorziening	Butaan G30 of Propaan G31 (28-30 mbar / 37 mbar)
Elektrische voeding	12 V DC (voor elektronische ontsteking en verlichting)
Ontsteking	Elektronisch en handmatig (met lucifer)
Functies	Oven met thermostaat (30°C tot 240°C), Grill, Draaispit, Draaiplateau
Oventhermostaat	6 standen (1-6) overeenkomend met 30/160/180/200/220/240°C
Capaciteit	Niet gespecificeerd in de handleiding (schatting: standaard binnenvolume voor camper)
Afmetingen (B x H x D)	Niet gespecificeerd (zie inbouwschema's pagina 122)
Gewicht	Niet gespecificeerd
Installatie	Inbouw in meubel, verplichte aansluiting op schoorsteen (modellen FO291TD en vergelijkbaar)
Gasaansluiting	Stijve of flexibele metalen slang (max 1,5m) met lekvrije verbindingen
Rookafvoer	Dakschoorsteen (diameter 60mm) met buis ∅55mm en bescherming ∅65mm
Veiligheid	Verplicht ontsteken met open deur, automatische uitschakeling bij vlamdoven, oververhittingsbeveiliging
Materialen	Roestvrij staal en geëmailleerde delen
Reiniging	Water en zeep, neutraal reinigingsmiddel, niet-schurende spons. Geen stoom gebruiken.
Onderhoud	Regelmatig reinigen, injectoren controleren (diameter oven 0,53mm, grill 0,62mm)
Beoogd gebruik	Alleen voor het bereiden van voedsel
Normen	Klasse 3 (inbouwapparaat), conform de geldende regelgeving
Inbegrepen accessoires	Rooster, braadslee, draaispit, draaiplateau (afhankelijk van model)

Veelgestelde vragen - FO291TD Smev

Hoe steek ik de oven van de Smev FO291TD aan?

Om de oven aan te steken, open de deur volledig. Druk de bedieningsknop volledig in en draai deze naar een stand tussen 1 en 6. Druk tegelijkertijd op de elektronische ontstekingsknop (of gebruik een lucifer voor handmatige ontsteking). Houd de knop enkele seconden ingedrukt na het ontsteken.

Wat is het vermogen van de oven en de grill?

De oven heeft een vermogen van 1,2 kW (87 gr/uur) en de grill van 1,6 kW (116 gr/uur).

Welke soorten gas kan ik met deze oven gebruiken?

Deze oven kan werken op butaan (G30) bij 28-30 mbar of propaan (G31) bij 37 mbar, afhankelijk van categorie I3B/P(30) of I3+.

Kan ik de grill als oven gebruiken?

Nee, de grill mag niet als oven worden gebruikt. De deur moet open blijven tijdens het gebruik van de grill en de hittebeschermingsplaat moet volledig zijn uitgeschoven. De baktijd mag niet langer zijn dan 25 minuten.

Hoe maak ik de Smev FO291TD oven schoon?

Schakel het apparaat uit en wacht tot het is afgekoeld voordat u gaat reinigen. Gebruik water en zeep of een neutraal reinigingsmiddel met een schone spons. Gebruik geen schurende producten, staalwol of stoomreiniger. Voor roestvrijstalen oppervlakken: spoel af en droog grondig.

Wat te doen als de ovenbrander niet ontsteekt?

Controleer eerst of er gas in de fles zit. Probeer daarna handmatige ontsteking met een lucifer. Als het probleem aanhoudt, sluit de gaskraan en neem contact op met uw dealer.

Hoe installeer ik de Smev FO291TD oven in een camper?

De oven moet worden ingebouwd in een meubel met inachtneming van de minimale afstanden (zie schema). Het vereist een aansluiting op een dakschoorsteen voor rookafvoer. Gebruik de door Smev gespecificeerde slangen en schoorsteen. De gasaansluiting moet worden uitgevoerd door een gespecialiseerde technicus.

Kan ik het draaispit met deze oven gebruiken?

Ja, het draaispit is beschikbaar. Steek de oven aan, plaats de braadslee met het geïnstalleerde draaispit (zie figuur 7) en druk op de specifieke schakelaar om de motor te laten werken.

Wat is de maximale temperatuur van de oven?

De oventhermostaat maakt het mogelijk de temperatuur in te stellen van 30°C (stand 1) tot 240°C (stand 6). De tussenliggende trappen zijn: 160°C (2), 180°C (3), 200°C (4), 220°C (5).

Hoe vervang ik de gasfles?

Sluit eerst de kranen van het apparaat en de flesafsluiter. Zorg ervoor dat er geen vlam in de buurt is. Draai de regelaar van de lege fles los, vervang deze door een volle en draai de regelaar weer vast. Controleer op lekkage met een niet-corrosieve vloeistof (geen zeepoplossing).

GEBRUIKSAANWIJZING FO291TD Smev

Veiligheidssymbolen die waarschuwen voor gevaar voor mensen.

Doe alles wat in de veiligheidsvoorschriften staat bij de volgende symbolen:

OPGELET

OPGELET

Gevaar voor verwondingen of de dood.

BELANGRIJK

BELANGRIJK!

Om mogelijke verwondingen en/of defecten te voorkomen.

INHOUD

INSTALLATIE 63

WAARSCHUWINGEN 63

INBOUWOPENINGEN 63

ROOKPIJP AANSLUITEN 63

Deze oven hoort bij de apparaten van KLASSE 3: APPARATEN DIE WORDEN INGEBOUWD IN EEN KEUKENMEUBEL OF EEN KEUKENWERKBLAD.

MINIMUM AFSTANDEN TUSSEN APPARAAT EN WANDEN

Laat de minimum afstanden tussen de wanden en de vloer zoals op AFB. I - PAG. 122, afhankelijk van het model.

AFMETINGEN VAN DE INBOUWOPENINGEN

Maak een opening in het meubel zoals op de AFB. 2 - PAG. 123, afhankelijk van het model.

Het ovenmeubel moet precies haaks staan op het horizontale werkblad en de voorkant van het meubel zelf. De inbouwopening in het meubel moet precies recht en vlak zijn.

Als er ventilatieopeningen zijn in het meubel, zorgt u ervoor dat er geen brandbare materialen in kunnen komen.

ROOKPIJP AANSLUITEN

DE MODELLEN FO290TD - FO290TS - FO291TD - FO291TS - FO390TD - FO390TS FO391TD - FO391TS MOETEN OP EEN ROOKPIJP IN DE BOVENBEDEKKING WORDEN AANGESLOTEN.

U MAG ALLEEN DE PIJPEN EN DE ROOKPIJPEN GEBRUIKEN DIE VERMELD ZIJN IN DEZE INSTRUCTIES EN VERKRIJGBAAR ZIJN BIJ VERKOPERS VAN TRUMA OF SMEV.

DE SCHOORSTEEN- EN DE DAMPENAFVOERPIJPEN MOGEN NIET IN DE BUURT VAN MATERIALLEN WORDEN GEMONTEERD DIE NIET BESTAND ZIJN TEGEN EEN TEMPERATUUR VAN 120° C.

I Zet de rookpijpkoppeling (K) vast met de 2 meegeleverde schroeven zoals u op de AFB. 3 - PAG. 126 ziet en maak er de pijp en de rookpijp aan vast.
2 De rookpijp moet recht in de bovenbedekking zitten en mag maximum een hoek van 15° maken. Maak een opening ∅ 60mm in de bovenbedekking van het meubel boven de oven.Verstevig eventueel de wand met de opening met een stuk metaalplaat van 1mm zodat de bovenbedekking niet krom trekt tijdens het bevestigen en lekvrij blijft.
3 Steek de rookpijp erin en zet deze vast met de moer aan de binnenkant. Om de verbinding lekvrij te maken, haalt u deze moer in de rookpijp opnieuw aan nadat de oven enkele uren heeft gewerkt.
4 Verbind de afvoerpijp zoals op de AFB. 4.- PAG. 127. Duw de pijp in de rookpijp totdat deze niet meer verder kan en zet hem vast met een parkerschroef.
5 Bevestig de afvoerpijp (∅ 55mm) en de beveiligingspijp (∅ 65mm) stevig aan de wanden, op hun hele lengte, met de sluitstrippen.

AANSLUITEN OP GAS

OPGELET

CONTROLEER DEZE GEGEVENS EERST VOORDAT U DE GASFLES AANSLUIT OP HET APPARAAT. DE DRUKBEGRENZERS TUSSEN DE FLES EN HET APPARAAT MOETEN GESCHIKT ZIJN VOOR DE GASKLASSEN DIE IN DE ONDERSTAANDE TABEL ZIJN VOORGESCHREVEN.

Dit apparaat werkt met de volgende gassoorten en daarvoor bedoelde gasdrukwaarden. De categorie (of categorieën) waarvoor het apparaat is afgesteld, is (zijn) duidelijk vermeld op het serieplaatje dat op het apparaat zelf zit.

KLASSE EN LANDEN VAN BESTEMMING	GASDRUK
I3B/P(30)AT BE DE DK FI GB NL NO PT SE SI	30 mbar Butaan (G30)30 mbar Propaan (G31)
I3+ (28-30/37)BE CH ES FR GB IE IT PT SI	28-30 mbar Butaan (G30)37 mbar Propaan (G31)

MODEL TOTAAL NOMINAAL	THERMISCH VERMOGEN	VOOR DE VERBRANDING BENO-DIGDE HOEVEELHEID LUCHT
FO200FT - FO200FTFEFO290TD - FO290TSFO300 - FO300LFO390TD - FO390TS	1,2 KW - 87 gr/h	2,4 m3/h
FO211FGTFO291TD - FO29ITS - FO311FO391TD - FO39ITSVN555 - VN565	1,6 KW - 116 gr/h	3,2 m3/h

OPGELET

TIJDENS HET INSTALLEREN EN AANSLUITEN MAG U DE GASSLANG VAN HET APPARAAT NIET DICHTKNIJPEN, U MAG ER NIET AAN TREKKEN ENZOVOORT.

Verbind het apparaat met de gasleidingbuizen met een onbuigzame metalen pijp en lekvrije koppelingen. U mag ook een slang gebruiken maar wel met de volgende kenmerken:

a) Moet altijd bereikbaar zijn voor inspectie;
b) Beveiligd tegen mogelijke aanraking van delen die heet worden (zoals het gedeelte onder de branders);
c) Beveiligd tegen krachten die erop worden uitgeoefend (draaien, trekken, platdrukken,...);
d) Beveiligd tegen de bewegende delen van het meubel (bijvoorbeeld een lade);
e) Mag niet langer zijn dan 1,5m;
f) Moet worden vervangen voor de vervaldatum;
Na het aansluiten controleert u met een niet bijtende vloeistof of de gasleiding lekvrij is. Gebruik hiervoor geen sop (water en zeep). GEBRUIK GEEN VLAMMEN.

Dit hoofdstuk geldt alleen voor de modellen met de vermelding 12V--- op het serieplaatje dat op het apparaat zelf zit.

DIT APPARAAT MAG ALLEEN OP EEN STROOMSYSTEEM VAN 12 ¥ WORDEN AANGESLOTEN. HET ELEKTRISCH CIRCUIT MOET WORDEN BEVEILIGD MET EEN ZEKERING DIE NIET STERKER IS DAN 3 Ampère.

CONTROLEER OF DE DRADEN JUIST ZIJN AANGESLOTEN!

SLUIT HET APPARAAT IN GEEN GEVAL AAN OP DE NETSPANNING (230 V\~).DIT KAN ALLE COMPONENTEN VERNIETIGEN EN IS GEVAARLIJK VOOR DE GEBRUIKER.

Gebruik voor het aansluiten een dubbele zwartrode kabel van 1,5 mm ² . Maak de kabel vast op de klemmen achteraan op het apparaat. De rode draad is de positieve, de zwarte de negatieve.

BEVESTIGING

De volgende symbolen verwijzen naar de brander die bij de knop hoort. OPMERKING: Op de verschillende modellen zitten verschillende knoppen en symbolen.

DIT SYMBOOL STAAT BIJ DE KNOP VAN DE OVENBRANDER

DIT SYMBOOL STAAT BIJ DE KNOP VAN DE GRILLBRANDER

De volgende symbolen verwijzen naar de regelstanden van de brander die bij de knop hoort. OPMERKING: Op de verschillende modellen zitten verschillende knoppen en symbolen.

GAS GESLOTEN

HOGE VLAM

LAGE VLAM

1-2-3-4-5-6

TEMPERATUUR VAN OVEN

GRILL

ANDERE SYMBOLLEN

KNOP VOOR DE ELEKTRONISCHE ONTSTEKING

DIT SYMBOOL ZIT GOED ZICHTBAAR NAAST DE OVENKNOP OP ALLE MODELLEN MET ELEKTRONISCHE ONTSTEKING WAARVOOR DE OVENKNOP DIEP MOET WORDEN INGEDRUKT

SCHAKELAAR VOOR LAMP

SCHAKELAAR VOOR SPIT

KNOP VOOR DE DRAAIENDE SCHAAL

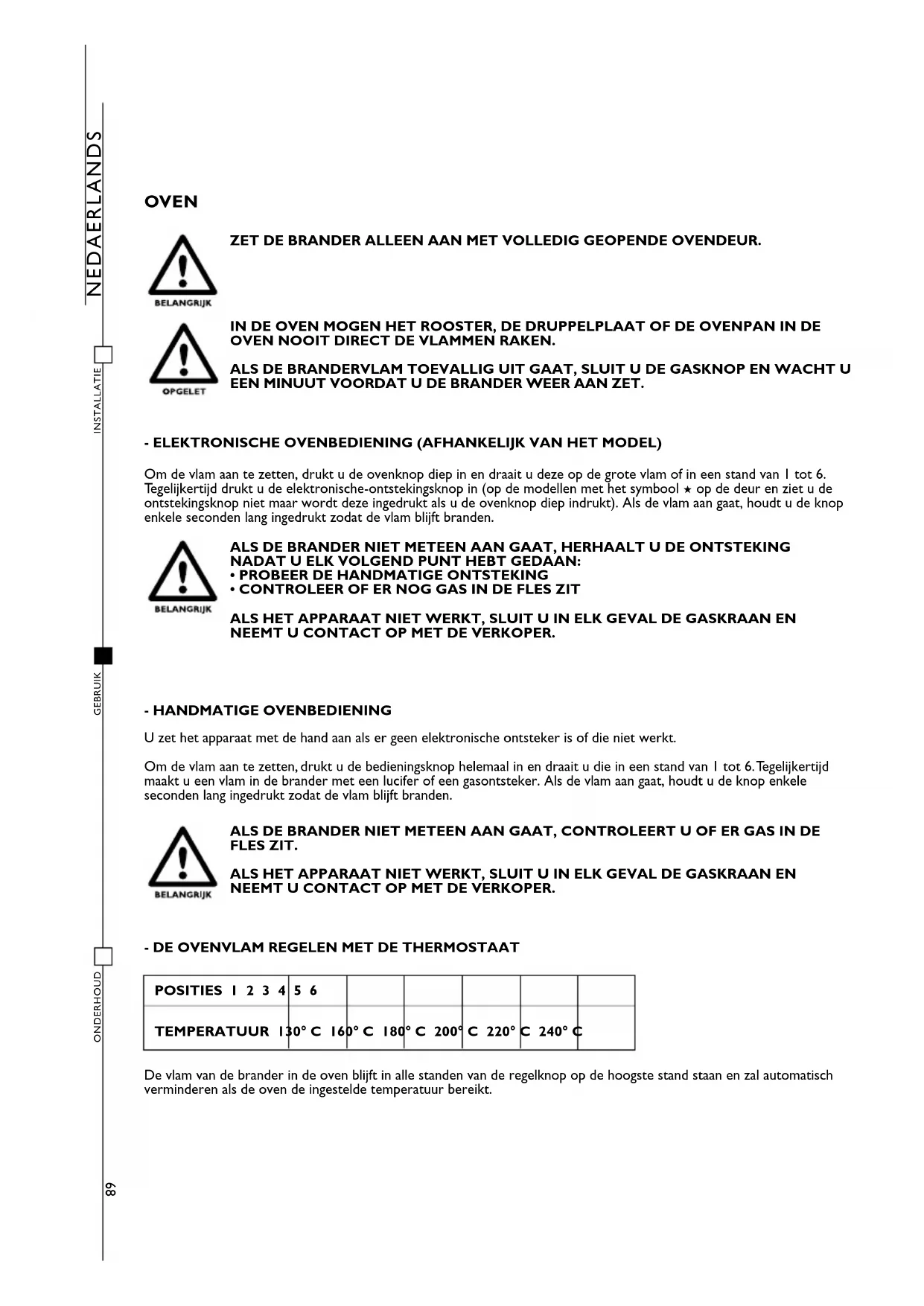

BRANDERS

Dit zijn de kenmerken van de branders op de verschillende modellen:

Om de vlam aan te zetten, drukt u de ovenknop diep in en draait u deze op de grote vlam of in een stand van 1 tot 6. Tegelijkertijd drukt u de elektronische-ontstekingsknop in (op de modellen met het symbool ★ op de deur en ziet u de ontstekingsknop niet maar wordt deze ingedrukt als u de ovenknop diep indrukt). Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, HERHAALT U DE ONTSTEKING NADAT U ELK VOLGEND PUNT HEBT GEDAAN:

• PROBEER DE HANDMATIGE ONTSTEKING
• CONTROLEER OF ER NOG GAS IN DE FLES ZIT

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

- HANDMATIGE OVENBEDIENING

U zet het apparaat met de hand aan als er geen elektronische ontsteker is of die niet werkt.

Om de vlam aan te zetten, drukt u de bedieningsknop helemaal in en draait u die in een stand van 1 tot 6. Tegelijkertijd maakt u een vlam in de brander met een lucifer of een gasontsteker. Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, CONTROLEERT U OF ER GAS IN DE FLES ZIT.

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

- DE OVENVLAM REGELEN MET DE THERMOSTAAT

POSITIES 1 2 3 4	5 6
TEMPERATUUR 130°C 160°C 180°C 200°C 220°C 240°C

De vlam van de brander in de oven blijft in alle standen van de regelknop op de hoogste stand staan en zal automatisch verminderen als de oven de ingestelde temperatuur bereikt.

GRILL

ZET DE BRANDER ALLEEN AAN MET VOLLEDIG GEOPENDE OVENDEUR.

ALS DE BRANDER NIET AAN GAAT, LAAT U ONMIDDELLIJK DE KNOP LOS EN PROBEERT U OPNIEUW NA MINSTENS 10 SECONDEN.

DE BEREIKBARE DELEN KUNNEN HEEL HEET WORDEN ALS U DE GRILL GEBRUIKT. HOUD KINDEREN VER UIT DE BUURT VAN HET APPARAAT.

LAAT DE OVENDEUR ALTIJD HELEMAAL OPEN STAAN EN TREK DE WARMTEBEVEILIGING HELEMAAL UIT (AFB. 6 - PAG. 130).

GEBRUIK DE GRILL NOOIT LANGER DAN 25 MINUTEN. DE GRIL IS NIET BEDOELD OM ALS OVEN TE WORDEN GEBRUIKT.

ALS DE BRANDERVLAM TOEVALLIG UIT GAAT, SLUIT U DE GASKNOP EN WACHT U EEN MINUUT VOORDAT U DE BRANDER WEER AAN ZET.

- ELEKTRONISCHE GRILLBEDIENING (AFHANKELIJK VAN HET MODEL)

Om het vlammetje aan te steken, drukt u de bedieningsknop helemaal in en draait u deze op GRILL of op de hoogste vlam. Tegelijkertijd drukt u de ontstekingsknop in (op de modellen met het symbool ★ op de deur ziet u deze knop niet maar wordt deze ingedrukt als u de ontstekingsknop indrukt). Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, HERHAALT U DE ONTSTEKING NADAT U ELK VOLGEND PUNT HEBT GEDAAN:

• PROBEER DE HANDMATIGE ONTSTEKING
• CONTROLEER OF ER NOG GAS IN DE FLES ZIT

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

- HANDMATIGE GRILLBEDIENING

U zet het apparaat met de hand aan als er geen elektronische ontsteker is of als die niet werkt.

Om het vlammetje aan te steken, drukt u de bedieningsknop helemaal in en draait u deze op GRILL of op de hoogste vlam. Tegelijkertijd zet u de brander aan met een lucifer of een gasontsteker. Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, CONTROLEERT U OF ER GAS IN DE FLES ZIT.

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

Voor de modellen VN555 en VN565: draai aan de knop voor een hogere of lagere vlam.

Voor alle andere modellen: de grill mag en kan alleen werken op zijn nominaal thermisch vermogen.

DE VLAM OP ZICH CONTROLEREN

Afhankelijk van het type gas waarmee het toestel werkt, ziet de vlam er als volgt uit:

Propaan (G31): vlam met een blauw hart en een afgelijnde omtrek.

Butaan (G30): vlam met lichtgele punten tijdens het aanzetten van de brander, waarna de gele punten intenser worden naarmate de brander heter wordt.

DRAAISPIT

Zet de ovenbrander aan zoals in het hoofdstuk OVEN is beschreven. Zet de bedieningsknop in de gewenste stand. Plaats de druppelplaat met gemonteerd draaispit zoals op AFB. 7 - PAG. 130. Druk de knop in om de motor van het draaispit aan te zetten.

DRAAISCHAAL

DE DRAAISCHAAL MAG ALLEEN MET DE GRILL WORDEN GEBRUIKT.

Zet de grill aan zoals in het hoofdstuk GRILL is beschreven. Plaats de druppelplaat met gemonteerde draaischaal zoals op AFB. 8 - PAG. 131. Druk de knop in om de motor van de draaischaal aan te zetten.

GASFLES

WERKEN MET EEN ANDER GAS OF EEN ANDERE GASDRUK DAN DIEGENE DIE DOOR SMEV ZIJN VOORGESCHREVEN, KAN PROBLEMEN VEROORZAKEN WAARVOOR SMEV IN GEEN GEVAL AANSPRAKELIJK KAN WORDEN GESTELD (ONEIGENLIJK GEBRUIK).

Dit apparaat werkt met de meest verkochte gasflessen in de landen van installatie. Het type gas is duidelijk vermeld op de buitenkant van de verpakking en op het onuitwisbare serieplaatje op de achterkant van het apparaat. Leef in elk geval de volgende voorschriften na: Gasflessen moeten in de daarvoor bestemde ruimte staan, verticaal, en moeten uitgerust zijn met een drukventiel en een drukbegrenzer. De toegang tot de gasfles mag nooit worden verhinderd. De gasfles moet probleemloos, vlot en zonder belemmeringen kunnen worden vervangen.

LET OP!: Om een gasfles te vervangen, dienen de volgende voorzorgsmaatregelen te worden getroffen:

a) sluit alle kranen op het apparaat;

b) controleer of er in de buurt geen vlammen of vuur zijn;

c) sluit de kraan van de lege gasfles;

d) draai de begrenzer van de lege fles los en haal deze eruit. Vervang de fles met bovenstaande handelingen in de omgekeerde volgorde. Controleer eventuele gaslekken met een niet bijtende vloeistof. Gebruik hiervoor geen sop (water en zeep). GEBRUIK GEEN VLAMMEN;

e) zet de branders aan en controleer of ze goed werken. Als dit niet het geval is, neemt u contact op met een erkende technicus.

Wij raden een elektronische gaslekkenmelder aan.

Als u gas ruikt:

a) Opent u de ramen en laat u onmiddellijk alle mensen de ruimte (caravan, camper enzovoort) verlaten.

b) Raak geen elektrische schakelaars aan, strijk geen lucifers af of wat dan ook dat het gas kan doen ontsteken.

c) Doof alle vlammen.

d) Sluit de kraan op de gasfles of op het gasreservoir en open deze niet meer totdat u het gaslek hebt gevonden en opgelost.

e) Neem contact op met een erkende technicus.

OPGELET

ZET HET APPARAAT EN DE STROOM UIT EN WACHT TOTDAT HET IS AFGEKOELD VOORDAT U HET BEGINT TE REINIGEN.

BELANGRIJK

HETE OPPERVLAKKEN DIE IN AANRAKING KOMEN MET KOUD WATER OF MET EEN VOCHTIGE DOEK KUNNEN BESCHADIGD WORDEN. GEBRUIK GEEN SCHUURMIDDELEN, OPLOSMIDDELEN, PRODUCTEN MET CHLOOR, SCHUURWOL OF STAALWOL. LAAT GEEN BIJTENDE STOFFEN OF ALCALINEHOUDENDE PRODUCTEN ZOALS AZIJN, ZOUT, CITROENSAP ENZOVOORT OP HET TOESTEL ZITTEN. OPPERVLAKKEN IN RVS EN GELAKTE DELEN: WASSEN MET WATER EN ZEEP OF EEN NEUTRAAL REINIGINGSMIDDEL; AFSPOELEN EN DROGEN. GEBRUIK SCHONE SPONZEN EN DOEKEN.

OPGELET

GEBRUIK GEEN RUWE MATERIALEN DIE KRASSEN MAKEN OF METALEN OF SCHERPE SCHRAPERS OM HET GLAS VAN DE OVENDEUR SCHOON TE MAKEN. U KUNT ER KRASSEN IN VEROORZAKEN DIE HET KLAS KUNNEN DOEN BARSTEN EN SPRINGEN.

GEBRUIK GEEN STOOMREINIGERS OM HET APPARAAT SCHOON TE MAKEN.

SPROEIERS

OPGELET

ALLEEN DESKUNDIGE TECHNICI MOGEN AAN DE GASSPROEIERS WERKEN IN GEVAL VAN OVERTREDING IS DE FABRIKANT NIET VERANTWOORDELIJK VOOR DE GEVOLGEN.

Om de sproeiers te verwijderen of vast te zetten, moet u met een gereedschap de sproeierhouder vastzetten (AFB. 9 - PAG. 131).

BRANDER ∅ SPROEIER (mm)		GEGRAVEERD NR.
OVENT 0,53 53
GRILL 0,62		62
