DO05755K - Ketel SIEMENS - Gratis gebruiksaanwijzing en handleiding

Producttype	Boiler (compacte boiler)
Merk	Siemens
Model	DO05755K
Afmetingen (H x B x D)	435 x 270 x 240 mm
Gewicht (gevuld)	7,7 kg
Elektrische voeding	230 V ~, 10 A, 1,8 kW
Tankinhoud	5 liter
Instelbaar temperatuurbereik	35 °C tot 85 °C
Speciale functies	Anti-druppel, drukstop, antivriesbescherming
Montage	Onder de gootsteen (drukloos)
Wateraansluiting	3/8"
Max. debiet	5 l/min
Standby energieverbruik (65 °C/24h)	0,18 kWh/d
Energie-efficiëntieklasse	A
Geluidsniveau	15 dB(A)
Onderhoud	Reinig de buitenkant met een mild reinigingsmiddel; ontkalk de uitlaatbuis
Veiligheid	Veiligheidsthermostaat, drukstop, afneembare stekker
Reserveonderdelen en repareerbaarheid	Gebruik originele onderdelen; reparaties door een erkende Siemens-technicus
Algemene informatie	Alleen voor huishoudelijk gebruik; niet blootstellen aan vorst

Veelgestelde vragen - DO05755K SIEMENS

Hoe stel ik de watertemperatuur in?

Gebruik de draaiknop voor temperatuur om het warme water tussen 35 °C en 85 °C in te stellen. Voor zuinig gebruik zet u deze op « e » (ongeveer 60 °C).

Wat te doen als het apparaat niet verwarmt en het water koud is?

Controleer eerst de huishoudelijke zekering en de stekker. Als de veiligheidsthermostaat is geactiveerd, haal dan de stekker uit het stopcontact, open de kraan om ongeveer 4 liter water te laten stromen en steek de stekker er weer in.

Hoe gebruik ik de anti-druppel functie?

De anti-druppel functie voorkomt overmatige waterdruppels tijdens het verwarmen. Deze is automatisch. Als druppels aanhouden, verhoog dan de warmwaterstroom of laat het apparaat controleren.

Wat te doen als de waterstroom te laag is?

Reinig of ontkalk de zeef van de kraan. Als het probleem aanhoudt, laat dan de inlaatzeef controleren door een technicus.

Hoe ontkalk ik het apparaat?

Gebruik een gewoon ontkalkingsmiddel of azijn voor de uitlaatbuis. Voor een volledige ontkalking kunt u een specialist inschakelen.

Wat betekent de uitstekende rode pin?

De rode pin geeft aan dat de drukstopfunctie is geactiveerd. Controleer of de kraan is verkalkt of de installatie correct is. Duw na correctie de pin voorzichtig terug.

Kan het apparaat boven de gootsteen worden geïnstalleerd?

Nee, het model DO05755K is uitsluitend ontworpen voor montage onder de gootsteen, in open toestand (drukloos).

Hoe reinig ik de buitenkant van de boiler?

Veeg de buitenkant af met een mild reinigingsmiddel. Gebruik nooit agressieve producten, oplosmiddelen of stoomreiniger.

Wat zijn de essentiële veiligheidsmaatregelen?

Haal altijd de stekker uit het stopcontact voordat u ingrijpt. Laat het apparaat alleen aansluiten door een professional. Bij een lekkage sluit u de koudwatertoevoer af en haalt u de stekker eruit.

Hoe zet ik het apparaat uit?

Draai de temperatuurknop naar de stand « ● » (punt). De verwarming is dan uitgeschakeld.

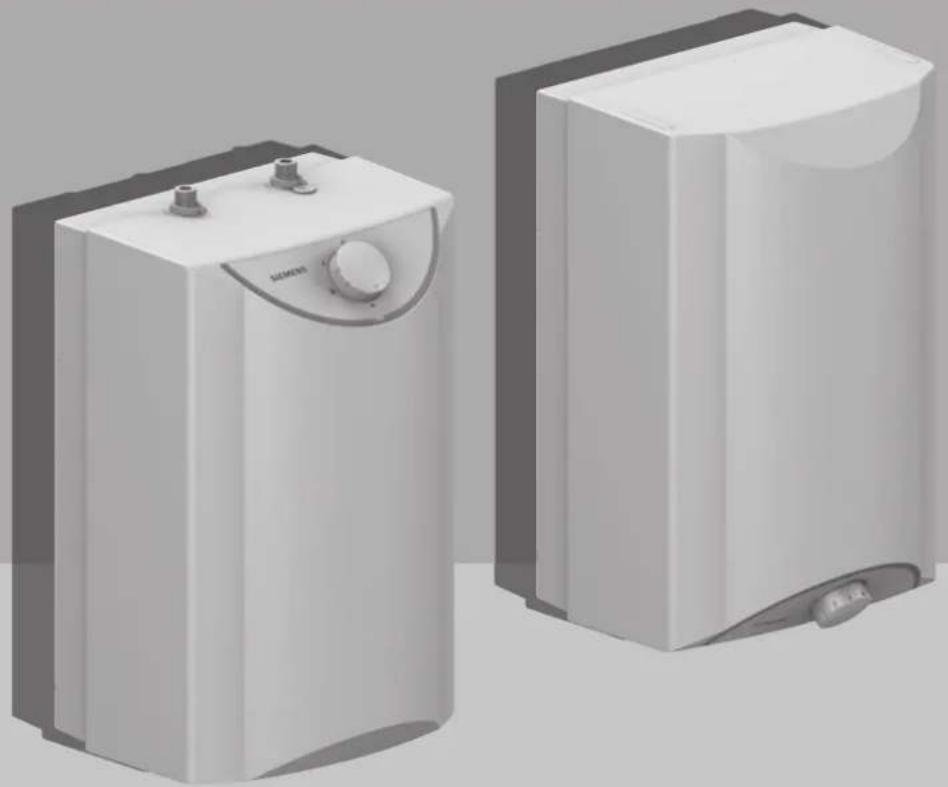

GEBRUIKSAANWIJZING DO05755K SIEMENS

de Deutsch 2
en English 10
fr Francais 16
it Italiano 22
nlNederlands 28

DO05705
DO05755K
DO3170D5
D03175D5
DO05805
DO05855
DO3185D5
DO05705CH
DO05805CH
9001071774

Montage- und

Gebrauchsanleitung

Installation and

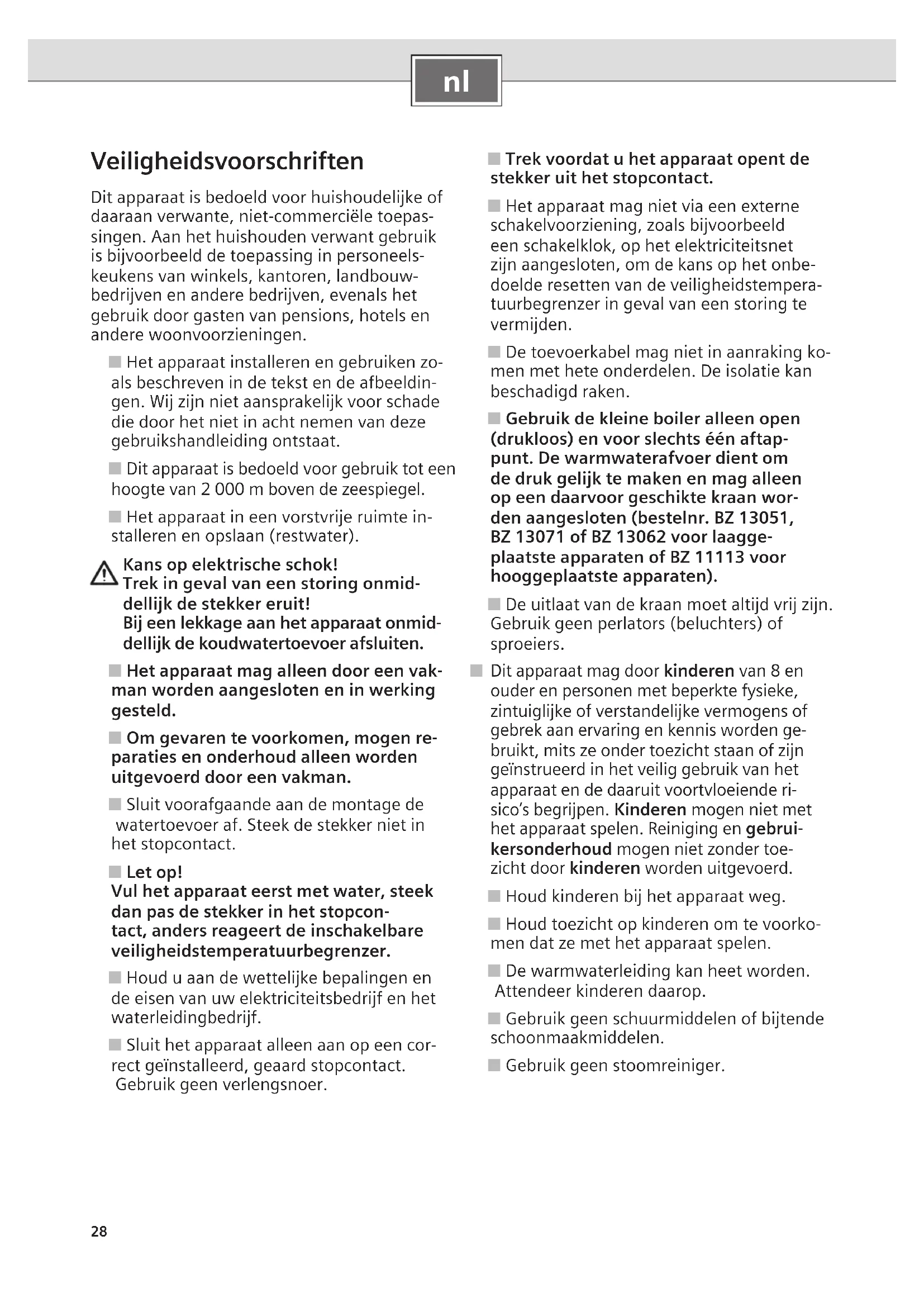

Veiligheidsvoorschriften

Dit apparaat is bedoeld voor huishoudelijkke of daaraan verwante, Niet-commerciele toepassingen. Aan het huishouden verwant gebruik is bijvoorbeeld de toepassing in personeelskeukens van winkels, Kantoren, landbouwbedrijven en andere bedrijven, evenals het gebruik door gasten van pensions, hotels en andere woonvoorzieningen.

Het apparaat installereren en gebruiken zoals beschreiben in de tekst en de afbeeldingen. Wij zijn nicht aansprakelijk voor schade die door het Niet in acheft nemen van deze gebruikshandleiding ontstaat.
Dit apparaat is bedoeld voor gebruik tot een hoogte van 2000 m boven de zeespiegel.
Het apparaat in een vorstvrije ruimte installeren en opslaan (restwater).

Kans op elektrische schok!
Trek in geval van een storing onmid-
delloijk de stekker eruit!
Bij een lekkage aan het apparaat onmid
delloijk de koudwatertoevoer afluien.

Het apparaat mag alleen door een vakman worden aangesloten en in werkng gesteld.
Om gevaren te voorkomen, mogen reparations en onderhoud alleen worden uitgevoerd door een vakman.
Sluit voorafgaande aan de montage de watertoevoer af. Steek de stekker Niet in het stopcontact.
Let op!
Vul het apparaat eerst met water, steek dan pas de stekker in het stopcontact, anders reageert de inschakelbare veiligheidstemperatuurbegrenzer.
Houd u aan de wettelijkbebpalingen en de eisen van uw elektriciteitsbedrijf en het waterleidingbedrijf.
Sluit het apparaat alleen aan op een cor-rect geinstalleerd, geaard stopcontact. Gebruik geen verlengsnoer.

Trek voordat u het apparaat opent de stekker uit het stopcontact.
Het apparaat mag Niet via een externeschakelvoorziening, zoals bijvoorbeeldeen schakelklok, op het elektriciteitsnetzijn aangesloten, om de kans op het onbedoelde resetten van de veiligheidstemperatuurbegrenzer in geval van een storing tevermijden.
De toevoerkabel mag nicht in aanraking ko- men met hete onderdelen. De isolatie kan beschadigd raken.
Gebruik dekleine boiler alleen open (drukloos) en voor slechts een aftappunt. De warmwaterafvoer dient om de druk gelijk te makeen en mag alleen op een waarvoor geschikte kraan worden aangesloten (bestelnr.BZ 13051, BZ 13071 of BZ 13062 voor laaggeplaatste apparaten of BZ 11113 voor hooggeplaatste apparaten).
De uitlaat van de kraan moet.altijd vrij+zijn. Gebruik geen perlators (beluchters) of sproeiers.
Dit apparaat mag door kinderen van 8 en ouder en personne met beperkte fysieke, zintuiglijke of verstandelijk vermogens of gebrek aan ervaring en kennis worden gebruikt, mits ze onder toezicht staan of zich geinstrueerd in het veilig gebruik van het apparaat en de waaruit voortvloeijeende risico's begrijpen. Kinderenogeniet met het apparaat spelen. Reinigung en gebrui-kersonderhoudogeniet zonder toe-zicht door kinderen worden uitgevoerd.
Houd kinderen bij het apparaat weg.
Houd toezicht op kinderen om te voorkomen dat ze met het apparaat spelen.
De warmwaterleiding kan heet worden.
Attendeer kinderenaarop.
Gebruik geen schuurmiddelen of bijtende schoonmaakmiddelen.
Gebruik geen stoomreiniger.

Van harte gefeliciteerd met de aankoop van dit apparaat van ons bedrijf Siemens. U hebt een product van hoge kwaliteit aangeschäft, waaraan u veel plezier zult beleven.

Lees de installment- en gebruikhandleiding goed door, handel ernaar enbewaar hem goed!

Montagehandleiding

Uitpakken

• Controller het neue apparaat op eventuele transportschade!
  Gooi de verpakking en eventueel het oude apparaat conform de milieuvoorschriften weg.

Inhoud

1 Apparaat met bedieningspaneel
2 Montagebeugel
3 Alleen DO3170D5, DO3175D5 en DO3185D5: Bevestiging (2 schroeven, 2 pluggen)
4 Documentatie
5 Alleen DO3175D5: Enkelvoudige(OPengkraan voor laaggeplaatst apparaat
6 Alleen DO05755K: keukenkraan voor laaggeplaatst apparatus
7 Alleen DO05855 en DO3185D5: Kraanset voor hoogge-ptaatst apparaat

Productbeschrijving

Dekleine boiler is geschikt voor een open (drukloze) aansluiting. Hij verwarmt drinkwater tot ongeveer 85^ en slaat het op.Met de temperatuurkeuzeknop kunt u verschillende temperatuurniveaus instellen.

Het apparatus mag Niet worden gebruikt met voorverwarmd water, anders reageert de verilgheidstemperatuurbegrenzer.

Het apparaat wordt met een stekker aangesloten op een stopcontact.

Deze montage- en gebruikshandleiding beschrijft de verschillende typen apparaten:

Laaggeplaatste apparaten met extra druppelstopfunc
tie en drukstop DO05705, DO05755K, DO3170D5,
DO3175D5 en DO05705CH
-Hooggeplaatste apparaten DO05805,DO05855, DO3185D5 en DO05805CH

Montagevoorbereiding

Sluit voorafgaande aan de montage de watertoevoer af. Steek de stekker n i et in het stopcontact.
Verwijder de montagebeugel van het apparaat en breek de borgingen af (A).
Zet de kabel op dechterzijde van het apparaat vast, afhankelijk van de gewenste lenghte (B).

Muurmontage

Laaggeplaatste apparaten DO05705, DO05755K, DO3170D5, DO3175D5 en DO05705CH

Richt het apparaat op de muur uit en teken op de drie inkepingen (boven, links en rechts op het apparaat) de markeringen af (A).
Verbind de markingsen met behulp van de waterpas tot een lijnenkruis met elkaar (B1 en B2).
Plaats de montagebeugel gegen de inkering boven op het snijpunt van de getekende lijnen en teken de gaten af (C).

Boor de gaten en breng de pluggen aan (D1).
■ Bevestig de montagebeugel (inkering boven) met de schroeven op de muur (D2).
Hang het apparaat in de montagebeugel (D3).

Apparaat verrangen

Bij het verz年龄段 van een oude Siemens-boiler door dit neue we apparaat kuren de bestaande schroefgaten met pluggen worden gebruikt. Er moetECHTER aan worden gedacht dat het neue we apparaat ongeveeer 2 cm hoger is.

Als de bovenzijde van het neue apparaat gelijk要去en met die van het oude (E1):

Monteer de nouvelle montagebeugel met de inking op de muur.

Als de onderzijde van het neue apparaat gelijk要去 zijn met die van het oude (E2):

Draai de neue montagebeugel om en bevestig hem met de inkening maar beneden gericht op de muur.

Hooggeplaatste apparaten DO05805, DO05855, DO3185D5 en DO05805CH

Lijn het apparaat op de muuruit en teken op de drie inkepingen (boven, links en rechts van de eenheid) de markeringen af (F).
Verbind de markeringen met behulp van de waterpas tot een lijnenkruis met elkaar (G1 en G2).
Plaats de montagebeugel gegen de inkering boven op het snijpunt van de getekende lijnen en teken de gaten af (H).

Boor de gaten en breng de pluggen aan (11).

■ Bevestig de montagebeugel (inkering boven) met de schroeven op de muur (12).

Apparaat cervangen

Bij het verzangen van een oude Siemens-boiler door dit neue apparaat+kennen de bestaande schroefgaten met pluggen worden gebruikt. Er moet echter aan worden gedacht dat het neue apparaat ongeveer 2 cm hoger is.
Draai de neue montagebeugel om en bevestig hem met de inkening maar beneden gericht op de muur (J).

Wateraansluiting

Let op!

De aanwezigere kraan mag Niet verkalkt zichn.

Vet de schroefdraden Niet in!

Info: bij de klantenservice is een verrangging voor beschadigde schroefdraadaansluitingen verkrijgbaar.

Laaggeplaatste apparaten DO05705, DO05755K, DO3170D5, DO3175D5 en DO05705CH

Monteer indien nodig de kranenset (A1 en A2).
Breng de pakking aan (B1).
Let op de rechte plaatsing van de aansluitleidingen in de aansluitstukken.
Zet de wartelmoer (B2) reckt op schroefdraad en draai deze met de hand vast.
Draai de schroefverbindingen vast (C). Houd de schroef-aansluitingen op de boiler met een schroefsleutel gegen.
Draai de schroefverbindingen na een paar verwarmings-cycli opniew vast.

Hooggeplaatste apparaten DO05805, DO05855, DO3185D5 en DO05805CH

Monteer indien nodig de kranenset (D1 tot D3).
Breng de aansluitleidingen maar de mengkraan samen met de pakking aan (E). Let op de rechte plaatsing van de aansluitleidingen in de aansluitstukken.
Plaats de pakkingen op de verbindingsleiding (F1).
Hang het apparatus op (G).
Zet de wartelmoer (F2) reckt op schroefdraad en draai deze met de hand vast.
Draai de schroefverbindingen vast (H1 en H2). Houd de schroefaansluitingen op de boiler met een schroefsleutel gegen (H1).

Eerste ingebruikname

Elektrische aansluiting

Belangrijk: steek de stekker nog Niet in het stopcontact!
Vul het apparaat hebemaal met water, het water moet uit de kraan lopen.

Opmerking: bij een Niet met water bevulde apparaat rea-geert de inschakelbare veiligheidstemperatuurbegrenzer!

Controleer het verwarmingsproces

Draai de draaiknop op "III" (ca. 85^ ).
Houd het opwarmen in de gaten totdat het controelamp je na ongeveer 12 - 18 minutes dooft.
Controler de temperatuur.
Let op: heeft de veiligheidstemperatuur dekleine boileruitgeschakeld, trek dan de stekker uit het stopcontact,open de warmwaterkraan en laat ongeveer 4 liter waterdoorstromen, steekervolgens de stekker weer in hetstopcontact.

Het apparata is nu weeer klaar voor gebruik.

Watertemperatuur begrenzen

De uitlaattemperatuur van dekleine boiler kan mechanisch worden begrensd tot stand,1 (ca. 38^ of stand e^ ca. 60^) (zie Bediening" op pagina 32).

Energie bespare

Om energia te besparen, zet u de draaiknop op „e".
Overhandig de gebruiker de montage- en gebruikshandleiding en geef uitleg bij het apparaat.

Technische gegevens

Type		DO05705 DO05755K Laaggeplaatst	DO3170D5 DO3175D5 DO05705CH Laaggeplaatst	DO05805 DO05855 Hooggeplaatst	DO3185D5 DO05805CH Hooggeplaatst
Nominaal vermogen [kW] 2,2 1,8 2,2 1	8
Nominaal inhoud [l] 5,0 5,0 5,0 5,0
CLICKFIX plus montagetechniek✓		✓	✓	✓
Drukstop✓	-	-
Druppelstop✓	✓
Hoeveelheid gemengd water 40 °C (15°C/65°C)/(15°C/85°C) [l] 9,5/14 9,5/1	4 9,5/14 9,5/14
Temperatuur traploos instelbaar tot	[°C]	85	85	85	85
Stand-by-stroomverbruik bij 65°C/24 h	[kWh/d]	0,18	0,18	0,18	0,18
Elektrische aansluiting	[V]	230	230	230	230
Opwarmtijd tot 60 °C (inlaattemperatuur 12°C)	[min]	8	9	8	9
Zekering	[A]	10	10	10	10
Wateraansluiting	[SDSq]	3/8	3/8	1/2	1/2
Maximale doorstroming	[l/min]	5555
Kabellengthe	[m]	0,6 0,6 0,6 0,6
Afmetingen (hoogte x bredte x diepte)	[mm]	435 x 270 x 240	435 x 270 x 240	435 x 270 x 240	435 x 270 x 240
Gewicht gezuld	[kg]	7,7 7,7 7,7 7,7
Energie-efficiëntieklasse		A	A	A	A
Capaciteitsprofiel		XXS	XXS	XXS	XXS
Jaarliks energieverbruik	[kWh]	477	484	481	484
Dagelijks stroomverbruik	[kWh]	2,260	2,340	2,310	2,340
Geluidsniveau	[dB]	15	15	15	15
Warmwaterbereiding-energie-efficiëntie	[%]	37,8	36,8	37,2	36,8

Gebruikshandleiding

Lees voordat u het apparaat gaat gebruiken, deze instructies zorgvuldig door en neem ze in ache!
Belangrijk: stel het apparaat nooit aan vorst bloot!

Kans op elektrische schok!

Trek in geval van een storing onmiddelijk de steker eruit!

Sluit bij een lek aan het apparaat onmiddelijk de koudwatertoevoer af.

Lees a.u.b. de uitvoerige veiligheidsinstrumenties aan het begin van deze handleiding en volg ze op!

Bediening

Dekleineboilerverwarmt en slaat drinkwaterop tot ca. 85^

Watertemperatuur instellen

Stel de gewenste uitaattemperatuur met de draaiknop traploos in van 35^ tot 85^

of:

Bij het verwarmen brandt het controelampje.

Bij hooggeplaatste apparaten drupt wat expansewater uit de uitlaat. Bij hoge temperatures verkalkt het apparaat sneller.

Tip: Als u het apparaat economisch wilt gebruiken en verkailing tegengaan,zet u de draaiknop op _e^

Opmerking: als het apparaat gedurende langeperiodes niet is gebruikt, bijvoorbeeldijdens devakantie,That het water dan even opwarmen op stand "III".

Watertemperatuur begrenzen

Begrens de uitlooptemperatuur om brandwonden door heet water te voorkomen:

Zet de draaiknop op ^
Klap het klepje van de draaiknop open.
Kies tussen e^ = ca 38 ^ C B1oder _e^ = ca .60 ^ C B2).
Sluit het klepje weer.

Uitschakelen

Zet de draaiknop op (A). De verwarming is uitgeschakeld.

Alleen laaggeplaatste apparaten DO05705, DO05755K, DO3170D5, DO3175D5 en DO05705CH

Druppelstop

De druppelstopfunctie voorkomt dat tijdens het verwarmen expansewater uit de kraan druppelt. Wanner water wordt verwarmd, komen de daarin opgeloste gassen (lucht) vrij. Afhankelijk van de hoeveelheid vrijkomende gassen kanARAOM - als een hoge temperatuur is ingesteld - restwater uit de kraanuitlaat worden gedrukt.

Drukstop

Het apparatus haeft een drukuitschakeling. De drukuitschakeling geeft aan wanner de mengkraan verkalkt is (weinig of geen doorstroming). Vanaf een waterdruk boven de 0,25 MPa (2,5 bar) herkent hij ook of een apparatus bij de eerste montage aan de watertoevoerzijde verkeerd is geinstalleer. De drukuitschakeling blokkeert de watertoevoer automatisch en voorkomt dat de boiler springt.

Heeft de drukstop gereageerd, dan verschijnt bovenaan op het apparaat een rode pen (C1).

U moet deze storing opheffen (zie hoofdstuk „Wat te doeen bij een storing?").
Pas na het opheffen van de storing kan de rode pen waar gemakkelijk worden ingedrukt (C2). De watertoevoer is waar vrij.
Neem bij herhaald reageren contact op met de klantenservice.

Belangrijk: blokveer de baan van de pen (C1) Niet met voorwerpen.

Reiniging

Gebruik geen schuurmiddelen of bijtende schoonmaakmiddelen.

Gebruik geen stoomreiniger.

Neem de buitenkant van het apparatusaf met een mild schoonmaakmiddel.
Reinig de straalregelaar van vuil- en kalkafzettingen.

Ontkalken

Ontkalk de uitloopbuis met in de handel verkrijgbare ontkalkers of azijn.
Neem bij ontkalkers de waarschuwingen van de fabrikant inRCT.

Wanner bij een volledig geopende kraan het water er beduidend langzamer uit loopt,That dan dekleine boiler en kraandoor een vakman ontkalken. Anders kan de drukstop dooreen te hoge druk reageren.

Onderhoud

Om gevaren te voorkomen, mogen de volgende reparatives en onderhoud alleen worden uitgevoerd door een door ons erkende klantenservice.

Koppel het apparaat bij alle werkzaamheden los van het elektriciteitsnet en sluit de watertoevoer af.

Elektrische toevoerkabel verrangen

Bij zichtbare schade aan de elektrische bedrading:

Schakel het apparaat UIT, trek de stekker UIT het stopcontact en stel de klantenservice op de hoogte.

Inlatafter reinigen

Bij te geringe doorstroming van het water en ontkakte zeef in de kraan:

Neem contact op met de klantenservice op LAST het inlaatfilter (D) reinigen.

Wat te doen bij een storing?

Als uw apparaat Nietaar behoren werkt, ligt dit vaak aan een kleinigheid. Controller of u met de volgende aanwijzingen de storing zelf kunt verhelpen. U vermijdt daardoor de kosten voor onnodig gebruik van de klantenservice.

Koppel het apparaat bij alle werkzaamheden los van het elektriciteitsnet en sluit de watertoevoer af.

Storing Oorzaak Oplossing Wie
Het apparaat start (verwarmt) Niet, er stroomt alleen maar koud water	De zekering in de zekeringkast is omgeklapt.	Controler de zekering in de zekeringkast.	Klant
	De stekker zit Niet in het stopcontact.	Steen de stekker er wee in. Klant
	De veiligheidstemperatuurbegren-zer heeft gereageerd.	Trek de stekker uit het stopcontact, open de warmwaterkraan en LAST angeveer 4 liter water doorstro-men. Steek de stekker er wee in.	Klant
Te geringe doorstroming van het water	De zeef in de waterkraan is verstopt.	Verwijder de zeef en kaak hem schoon of ontkalk hem.	Klant
Het filter in de koudwatertoevoer is gehlokkend.	geblokkeerd.	Verwijder het inlaatfilter, kaak het schoon en installeer het opnieuw. Spoel het apparaat door. Herhaal indien nodig们都 procedures totdat er geen deeltjes meer in de zeef zitten.	Vakman
	De waterafvoer of de kraan is verkalkt.	Ontkalk de kraan of installeer een neue kraan.	Vakman
De kraan druppeltijdens het op-warmen ondanks de druppelstop.	Frequent, kortstondige tap- pen of tappen bij een lage watersdoorstroming.	Langer tappen, waterdoorstroming verhogen.	Klant
	De druppelstopfunctie is defect. Vervang het apparaat. Vakman
De drukstop heeft gereageerd, er stroomt geen watermeer.	Het apparaat is foufiet aangesloten op de wateraansluiting.	Sluit het apparaat goed aan, druk op de rode pen van de drukstop.	Vakman
	De kraan is verkalkt. Ontkalk de kraan, druk op de rode pen van de drukstop.	Reinig de warmwateraansluiting, verwang de aansluiting indien no-dig. Druk verzolgens op de rode pen van de drukstop.	Klant
De warmwateraansluiting is	verstopt.		Vakman

Neem contact op met de klantenservice als de storing nicht kon worden verholpen.

Klantenservice

Wanneer u de hulp van de klantenservice inroept, dient u het E-nr. en FD-nr. van uw apparaat op te gehen. Deze nummers vindt in de buurt van de twee wateraansluitingen van de boiler.

Afvoer van afval

Dit apparatus is gekenmerkt in overeenstemming met de Europese rechtlijk 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De rechtlijk geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering.

Garantievoorwaarden

Op dit apparaat zijn de door once landelijkke dealer afgeveen garantievoorwaarden van toepassing van het land waar het apparaat is aangeschaft. U(Int)kunt de garantievoorwaarden op elk moment opvragen via de specialzaak waar u het apparaat hebt aangeschaft, ofrechtstreeks bij once landelijkke dealer. Bovendien他们是 garantievoorwaarden ook te vinden op het internet op het aangegeven webadres. Om aansprak te konnen make np de garantie, dient in elk geval het bewijs van aankoop te worden overlegd.

Wijzigingen voorbehonden.

Kundendienst - Customer Service
