GEBRUIKSAANWIJZING AGB 155 Ariston Thermo

Notice d'installation et d'entretien Montage- und Wartungsanleitungen Instructies voor het gebruik en het onderhoud Montage- und Wartungsanleitungen

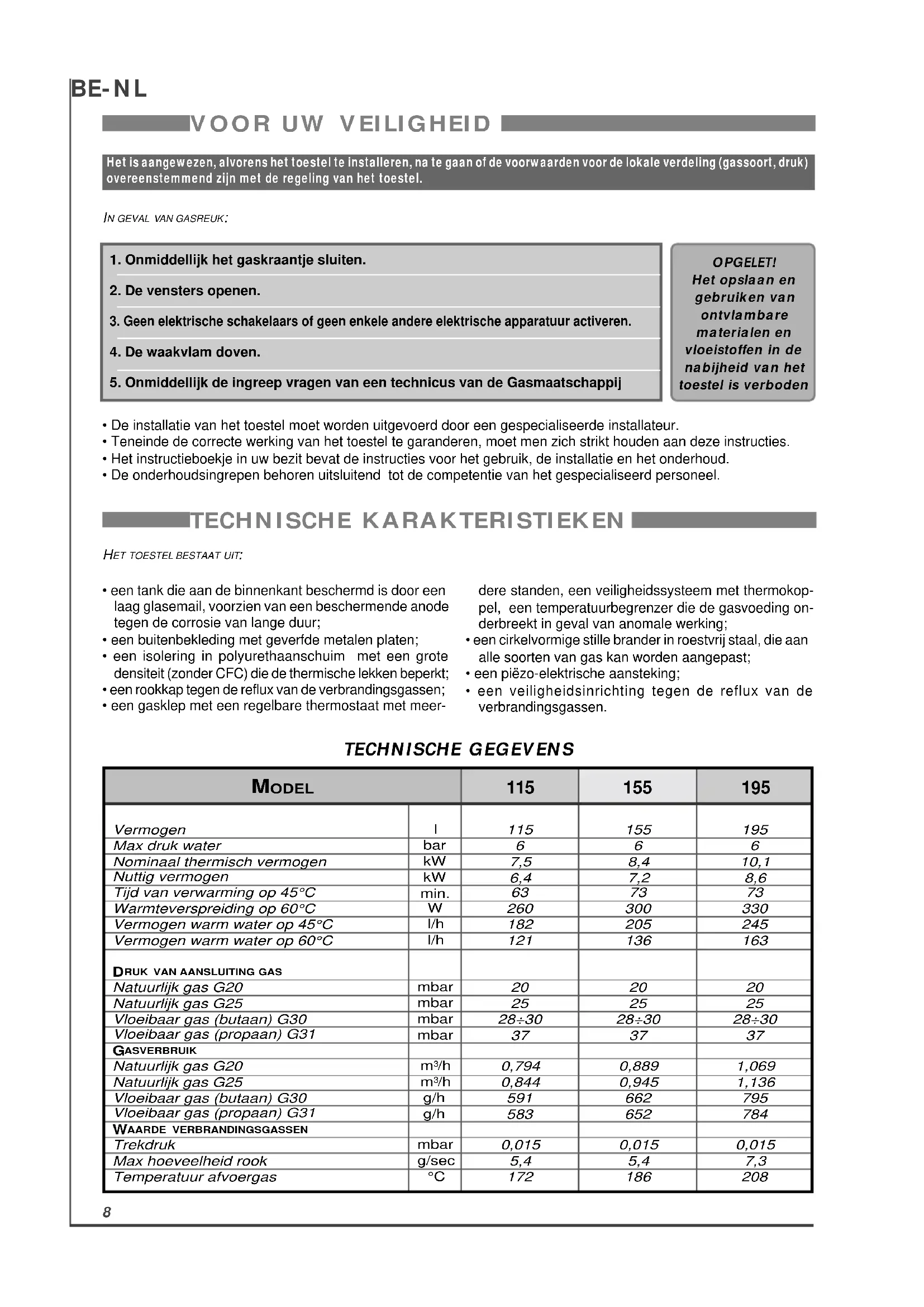

IPOUR VOTRE SECURITÉ

Het is aangewezen, alvorens het toestel te installeren, na te gaan of de voorwaarden voor de lokale verdeling (gassoort, druk) overeenstemmend zijn met de regeling van het toestel.

1. Onmiddelijk het gaskraantje sluiten.
2. De vensters openen.
3. Geen elektrische schakelaars of geen enkele andere elektrische apparatuur activeren.
4. De waakvlam doven.
5. Onmiddelijk de ingreep vragen van een technicus van de Gasmaatschappij

OPGELET!

Het opslaan en gebruiken van ontvlambare materialen en Vloeistoffen in de Nabijheid van het bestel is verbode

• De installmentie van het toestel moet worden uitgevoerd door een gespecialiseerde installmenteur.
  Teneinde de correcte werking van het toestel te garanderen, moet men zich strikt honden aan deze instructies.
• Het instructieboekje in uw bezit bevat de instructies voor het gebruik, de installmenten en het onderhoud.
• De onderhoudsingrepen behoreu uitsluitend tot de competentie van het gespecialiseerd personeel.

• een tank die aan de binnenkant beschermd is door een laag glasemail, voorzien van een beschermende anode gegen de corrosie van lange duur;
• een buitenbekleding met geverfde metalen platen;
• een isolering in polyurethaanschuim met een grote densiteit (zonder CFC) die de thermische lekken beperkt;
• een rookkap gegen de reflux van de verbrandingsgassen;
• een gasklep met een regelbarethermostatat meteer

dere standen, een veiligheidssystem met thermokoppe, een temperatuurbegrenzer die de gasvoeding onderbreekt in geval van anomale werking;

• een cirkelvormige stille brander in roestvrij staal, die aan alle soorten van gas kan worden aangepast;
• een piezo-elektrische aansteking;
• een veiligheidsinrichting gegen de reflux van de verbrandingsgassen.

TECHNISCHE GEGEVENS

MODEL		115	155	195
Vermogen	I	115	155	195
Max druk water	bar	6	6	6
Nominaal thermisch vermogen	kW	7,5	8,4	10,1
Nuttig vermogen	kW	6,4	7,2	8,6
Tijd van verwarming op 45°C	min.	63	73	73
Warmteverspreiding op 60°C	W	260	300	330
Vermogen warm water op 45°C	l/h	182	205	245
Vermogen warm water op 60°C	l/h	121	136	163
DRUK VAN AANSLUITING GAS
Natuurlijk gas G20	mbar	20	20	20
Natuurlijk gas G25	mbar	25	25	25
Vloeijaar gas (butaan) G30	mbar	28÷30	28÷30	28÷30
Vloeijaar gas (propaan) G31	mbar	37	37	37
GASVERBRUJK
Natuurlijk gas G20	m3/h	0,794	0,889	1,069
Natuurlijk gas G25	m3/h	0,844	0,945	1,136
Vloeijaar gas (butaan) G30	g/h	591	662	795
Vloeijaar gas (propaan) G31	g/h	583	652	784
WAARDE VERBRANDINGSGASSEN
Trekdruk	mbar	0,015	0,015	0,015
Max hoeveelheid rook	g/sec	5,4	5,4	7,3
Temperatuur afvoergas	°C	172	186	208

1

CATÉGORIE 12E+ Type B11 BS	Catégorie I2E+ Voor toestellen vooringesteld voor de werking metATURELijk gas G20-G25
	Catégorie I3+ Voor toestellen vooringesteld voor de werking met vloeibar gas G30-G31
	NOTE: Voor de toestellen van catégorie I2E+ en I3+ is et nicht toegelaten gas tip te veranderen!

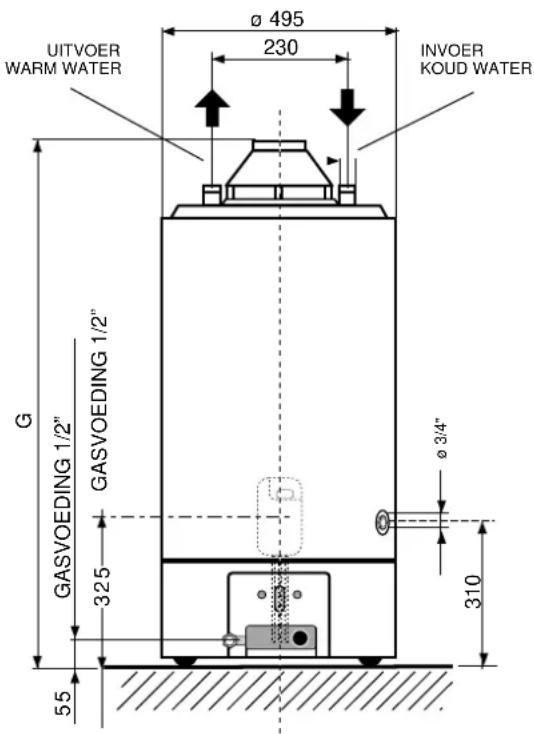

M O D E L	Vermogen (liters)	Thermisch vermogen kW	B	G	L
115	115	7,5	1040	1200	81
155	155	8,4	1290	1450	81
195	195	10,1	1540	1700	100

1 - PLAATSING

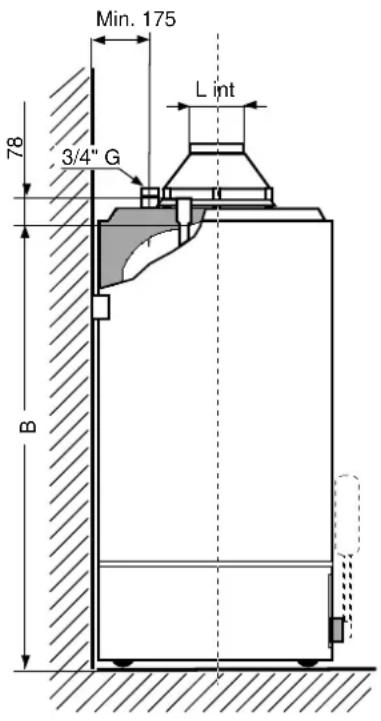

1.1 Het toestel naast de gekozen wand plaatsen zodanig dat de twee buizen van in- en uitvoer er parallel naast staan.
1.2 Ingeval men de geiser in een hoek tussen twee wanden moet plaatsen, moet men tussen de wand en het toestel voldoende afstand honden voor de installmente en de demontage van de componenten.

2 - HYDRAULISCHE AANSLUITING

2.1 De aansluiting op de waterleiding moet uitgevoerd worden middels een buis van _G. De invoer van het koud water bevindt zich aan de rechterkant verwijl de uitvoer zich aan de linkerkant bevindt (wonneer menaar de voorkant van het toestel kijk).

2.2 Op het toestel要去verplichtend een hydraulische smoorklep voor de veiligheid gemonteerd zijn (in dotatie bij elk toestel) op de buizen van de watertoevoer. Deze klep mag op geen enkele wijze geforceerd worden.

2.3 Terwijl men het water gedurende een bepaaldeijd LAST lopen, controlleren of er zich geen vreemde voorwerpen in de buizen bevinden zoals metaalsplinters, zand, hennep en dergelijkke. Indien deze voorwerpen in de hydraulische smoorklep voor de verilheid geraken, zou dit de werkig ervan nadelig beinvloeden en in sommige geallen zichs de breuk ervanveroorzaken.

2.4 Controlleren of de druk van de installmentie van de waterverding de waarde van 8 bar Niet overschrijdt. In geval van een hogere druk is het gebruik van een drukreduceermof van optimale kwaliteit verplicht die ver van het toestel要去 gemonteerd worden.

In dit geval moet de hydraulische klep noodzakelijkierwijze druppelen in de fase van verwarming.

Het druppelen moet zich ook voordoen wanner voor de klep een stopkaantje met een enkele richting aangebracht worden.

2.5 Vermijden dat het druppelen van de klep op de geiser valt.

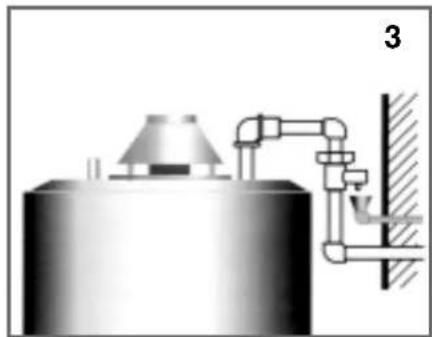

Daarom要去 men de klep aanbrengen zoals op fig.3 en hierbij eenkleine trechter voorzien voor het opvangen van de druppels, aangesloten op de afvoer.

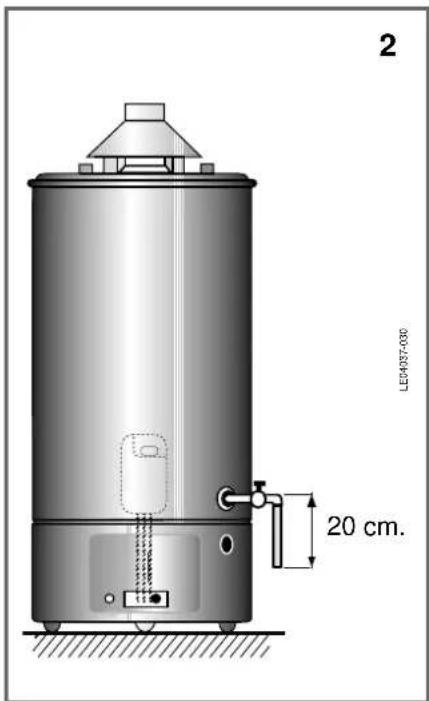

2.6 Afvoer

Het toestel leegmaken indien dit inactief blijft in Niet verwarmde lokalen, met een kamertemperatuur onder nul.

Op het ogenblick van de installmentie rekening honden met deze eventualiteit en een afvoerkraantje verbinden met de aansluiting R (fig.4).

Om de geiser leeg te make, moet men:

• de brander uitschakelen en de gasvoeding afluiten;
• het interceptiekraantje voor het toestel sluiten;
• de gebruiskraantjes na de geiser openen;
• het afvoerkaantje verbonden met de aansluiting R openen.

OPGELET!

Tijdens de leegmaakoperatie kan er ook kokend water maar buiten vloeien!

Opmerking:
De volledige leegmaking worden uitgevoerd middels leeghevelen. Eenslang verbinden met het afvoerkaantje zoals worden afgebeeld op fig.2.

3 - AANSLUITING OP DE RECIRCULATIE

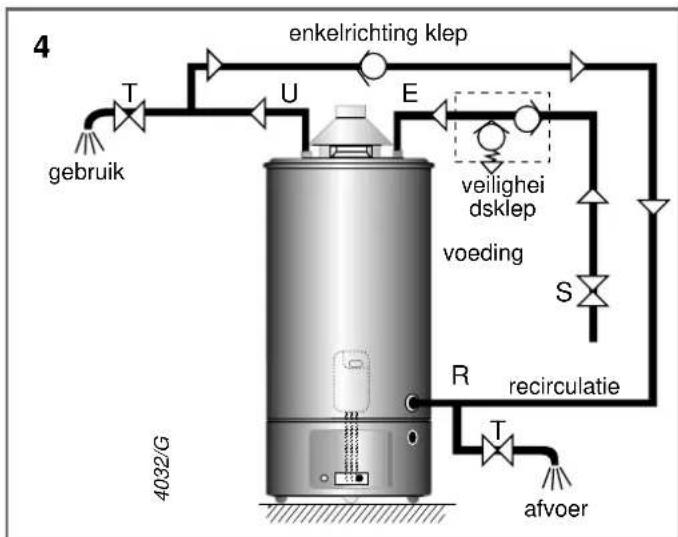

3.1 RECIRCULATIE

Wanner de verbruikinstallatie ook een circuit voor de recirculatie van het sanitair water bevat, kan men bezelfde afvoer R gebruiken die gebruikt worden voor de afvoer.

Het hiernaast afgebeeld circuit geeft een schematische voorstelling van de aansluiting die in dit geval要去uitgevoerd worden.

4. AANSLUITING OP DE SCHOUW

4.1 Het isoodzakelijk dat de verbrandingsgassen aan de buitenkant worden afgevoerd middels een buis met een diameter aangepast aan de diameter L int (abel afmetingen van plaatsinname fig.1) ingeschakeld op de kap van het toestel.
4.2 Het is belangrijk dat de schouw een goede trek heeft.
4.3 In de evacuatieleiding lange horizontale gedeelten, gegenhellingen en verstoppingen vermijden want deze können een slechte verbranding verooorzaken.
4.4 Indien de afvoerbuis door koude, nicht verwarmde lokalen loopt, zorgen voor een thermische isolering om de vorming van condens te vermijden.
4.5 De rookkap mag in geen enkel geval geelimineerd, gewijzigd of verrangen worden want ze maakt integraal deel uit van heel het verbrandingssysteme van de gasgeber.
4.6 De correcte installatione van de afvoerbuis van de rook is uitsluitend op verantwoordelijkheid van de instal-. lateeur.

OPGELET!

Voor een correcte werkking van de gastroestellen, is een perfecteplaatsing van de rookkapgevraagd.

Strikt alle andere soorten van installmentie vermijden, zoals de voorbeelden die hiernaast worden afgebeeld.

5 - AANSLUITING GAS

5.1 De aansluiting van de gasbuizen op de klep要去 itgevoerd worden met een buis van 1/2"G.
5.2 Men raadt de inschakeling van een stopkraantje aan voor de gasgroep.
Opmerking: voor de installmentie zich houden aan de reglementen in voege.

6 - WERKING EN VERBINDING MET DE BESCHERMER

TEGEN DE ROOK

De geisers zich uitgerust met een inrichting die de functie heeft de gasinvoer maar de brander te blokkeren en dus de werkking van het toestel te onderbreken wonneer de rookafvoerpijp gedeeltelijk of volledig verstopt is.

Deze inrichting bestaat uit eenthermostat A (fig.6) geijkt op 85^ ± 3 vastgehecht op de board van de rookkap C en verbonden met het thermokoppel en met de veiligheids-thermostat voor boventemperatuur van de gasklep.

Het geheel maakt deel uit van de kit van de kap in dotatie bij het toestel, dat geinstalleerd要去 worden volgens de volgende instructies.

Dethermostaat rook A is van het type met manuele reactivering (fig.6.1).Indien het toestel geblokkeerd geraakt, moet het terug op werkung worden gebracht op de volgende wijze:

• 10这段时间 wachten na het voordoen van de blokkering;
• de drukknop P voor de reactivering op dethermostatat tot op het einde toe indrukken;
• de geisertering activeren volgens de instructies voor de normale activering.

Indien het defect herhaald worden, Niet aandringen met het reactiveren van het toestel, maar de ingreep vragen van een gekwalificeerd technicus om de oorzaak van het inconvenient te elimineren.

De inrichting mag om geen enkele reden verwijderd worden; in geval van een slechte werkking van de rookafvoerpijp, hunnen de producten van de verbranding en dus ook de koolstofoxide terugkeren in het lokaal en een ernstig gevaar voor de bewoners beteken.

Omwille van bezelfde reden moet, ingeval van defecten, de verranging met originele reserve onderdelen alleen en uitsluitend worden uitgevoerd door gekwalificeerd personeel dat er zorg moet voor dragen dat alle componenten op correcte wijze worden geplaatst.

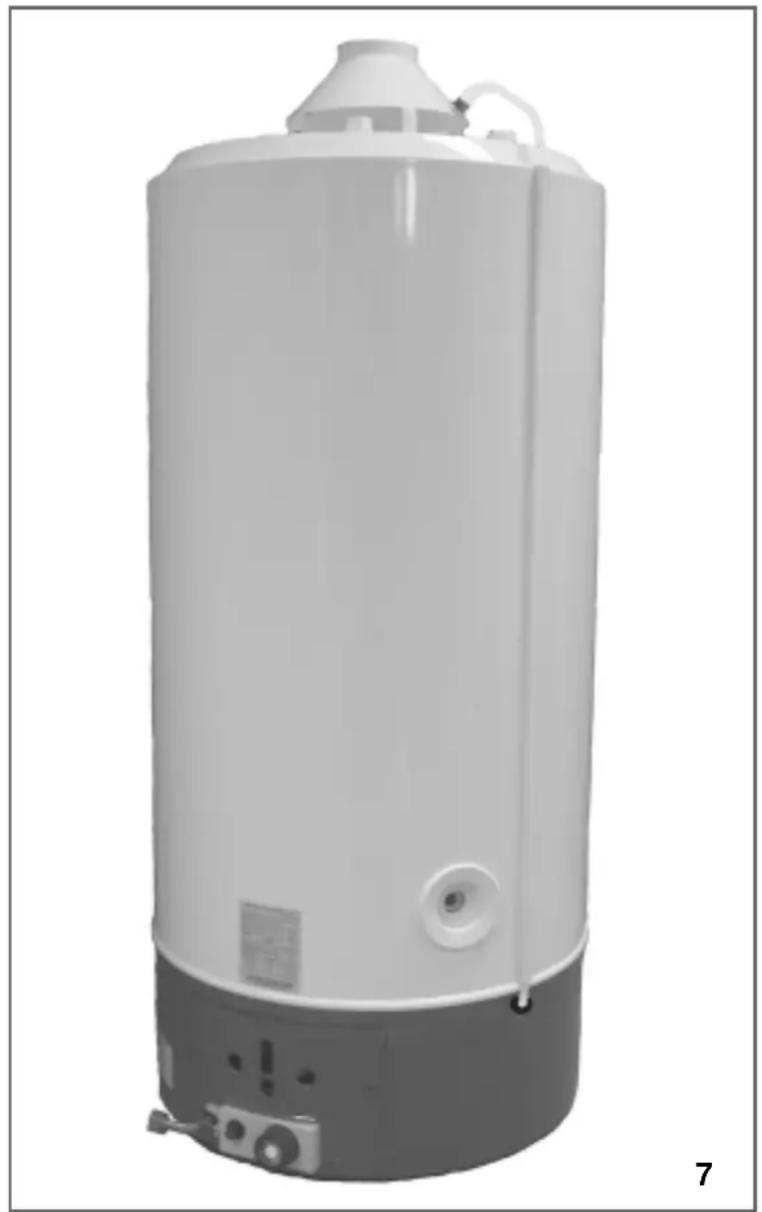

ROOKKAP
6

6.1

N.B Voor de correcte installmentie van de dampkap en bijhorende accessoires het specifiek instructieblad raadplegen in dotatie bij het toestel.

7 - INSTRUCTIONS VOOR DE IN- EN UITSCHAKELING MET DE EUROSIT KLEP

AANSTEKING

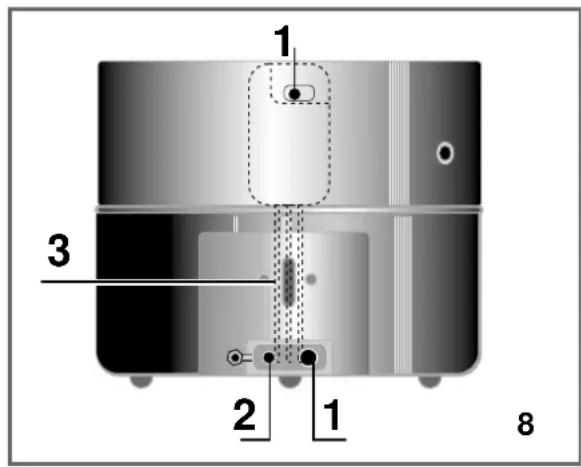

De knop 1 van de stand (uit) maar de stand (waak) brengen.

1. knopthermostat
2. piezo-elektrische aansteker
3. opening zicht vlam

Gedurende circa 20 seconden de knop 1 tot op het einde toe indrukken en meerdere keren handelen op de piezo-elektrische drukknop 2 om de waakvlam aan te steken (controleren vanuit de opening 3).

Indien, wonneer men de knop 1 loslaat, de waakvlam uitgaat, de operatie herhalen en de knop langer ingedrukt honden tot het vlammetje blijft branden. De meertere tijd is nodig om de uitlaat van de lucht möglichk te make n die eventueel in de gasleiding aanwezig is.

De knop 1 gegen de richting van de klok draaien van de stand van aansteken van de waakvlam waar de stand die overeenstemt met de gewenste temperatuur van 1 (circa 40^ ) maar 7 (circa 70^ ).

UITSCHAKELING

De knop 1 waar de stand ● (uit) draaien. Het doven van de waakvlam controleren. Na het uitgaan van de waakvlam 10 minutes wachtend vooraleer het toestel terug aan te zetten.

BEVEILIGINGEN

Teneinde de correcte werkung van het toestel te garan-deren, ward dit uitgerust met de volgende beveiligingen: -Controle van vlam waar thermokoppel (5 fig.10): onderbreekt de gastoevoer in geval van afwezigheid van de waakvlam. De herhaalde, Niet toevallige, ingrep van deze beveiliging duidt op een nicht correcte werkung van het toestel waar voor de ingreep van gekwalificeerd personeel vereist is.

• Thermostat van boventemperatuur: handelt volgens dezfelfde werkwijze van het thermokoppel ingeval de temperatuur van het water de 90^ overschrijdt; in dit geval kan het toestel Niet terug geactiveerd worden zolang het warm water Niet werd afgevoerd.

De ingreep van gekwalificeerd personeel isoodzakelijk voor de verwijdering van de defecten vooraleer het toestel terug worden geactiveerd.

3 - AFMETINGEN VAN DE GATEN VAN DES SPROEIERS UITGEDRUKT IN mm

	SPROEIER HOOFDBRANDER			SPROEIER WAAKBRANDER
MODELLEN 115 - 155 -	195 115	155	195
NATUURLijk GAS G20-25	1,85 - 3,00	1,95 - 3,00	2,15 - 3,40	0,37
VLOEIBAAR GAS G30-G31	1,62	1,75	1,90	0,24

Op de spreieers worden de voornoemde waarden aangegeven in hondersten van een millimeter.

RAADGEVINGEN VOOR HET GEBRUIK EN HET ONDERHOUD

(VOOR DE INSTALLATEUR EN DE GEBRUIKER)

Om gas te besparen en een beter rendement van het toestel te bekomen, raadt men aan de thermostat in de stand te laten die overeenstemt met nr. 5 van de knop 1 (fig. 8) (circa 60^ ). Boven deze temperatuur en indien het water bijzonder hard is (water met een excessief kalkgehalte), worden aan de binnenkant van de geiser de kalkafzettingen beperkt.

• Erop letten dat de kraantjes van het warm water van de installmentie een perfecte dichtheid hebben,ondat elk buitendruppelen worden omgezet in een gasverbruik en een verhoging van de temperatuur van het water met consequente dampvorming.
• Het is moodzakelijk het toestel leeg te makeen indien dit ongebruikt worden gelaten in een lokaal onderhavig aan vorst.
• De geiser is uitergerust met een magnesiumanode gemonteerd in de ketel. De duur van de anode is proportioneel met de gemiddelde temperatuur, de chemische samenstelling van het water en de hoeveelheid van de afnames. De anode die in de fabrik gemonteerd worden voorzien voor een efficientie van ongeveer vrijoor in gemiddelde gebruiksomstandigheden. Het is in ieder geval better elke 18-24 maanden een nazicht van de anode uit te voeren, rekening houdend met hetfeit dat deze een tamelijk homogene oppervlakte moet hebben. Wanner de diameter beneden de 10-12 mm afdaalt, raadt men aan de anode met een originele te verrangen.

N.B.: De anode is gemonteerd onder het wit metalen beslag geplaatst in het bovenste gedeelte van het toestel.

Voor een correct onderhoud (regelmatig en minstens eenkeer per一年多 uit te voeren), raadt men aan:

• de dichtheid van het gasgedeelte te controleren en de dichtingen eventuele te verrangen;
• visuel de algemene staat van het toestel en van de verbranding te controleren;
• de verbrandingskamer te controleren en eventuele de brander, de sproeiers en het thermokoppel schoon te make;
• het correct gasvermögen te verifienden;
• de werkung van de veiligheidssystemen van het water te verifieiren (temperatuur- en druklimieten, hydraulische klep);
• de werkung van de veiligheidssystemen van het gas te verifiernen (gasklep, gebrek aan gas of vlam, enz...);
• de staat van de schermplaten van de rook te verifiieren;
• de ventilatiekarakteristieken van het lokaal en de evacuation van de verbrandingsproducten te verifieiren;
• de rookleidingen schoon te make

Vooraleer deze operaties uit te voeren, moet men de gasgroep wegnemen en de schermplaat voor de rook wedtrekken. Na deze operatie, de dichtheid van het gascircuit en de ijking van heel de groep controleren.

N.B.: De—hele body van de geiser magijdens deze operatie geen stoten ondergaan die de beschemmende binnenbekledging zouden+kunnen beschadigen.

Ontkalking: deze operatie wordt aangeraden in de zones waar het water een hoog hardheidsgehalte heeft en indien nodig (kleinere hoeveeelheid warm water geleverd door het toestel).

Men raadt het gebruik aan van een oplossing met 10-20% chloride- en fosforzuur en in ieder geval het gebruik van speciale producten voor de ontkalking van de ketels in gegalvaniseerd staal; men raadt alleszins aan de gebruiksinstrumenties in bijlage bij deze producten strikt op te volgen.

Als volgt tewerk gaan:

• het toestel loskoppelen van het voedingsnet en leegmaken gebruik makend van het afvoerkraantje (fig.2);
• de accumulatie opvullen met een oplossing met water en zour conform met de gebruiksinstructies;
• de oplossing latent inwerken en indien möglichk met een pomp het water terug latent circuleren:tussen de afvoerbuis van het warm water en het afvoerkraantje;
• de accumulatie leegmaken en een verlengde passiveerwasbeurt uitvoeren door het water van de lei-ding te doen circuleren.

Opgelet op de kwaliteit van het water!

Teneinde een maximum duurzaamheid van uw toestel te kuren garanderen, moet men enkele regels in acht nemen:

KALKWATER: zorgen voor een efficiente ontkalkinrichting op basis van polyfosfaat kristallen.

ZoET WATER:要去en Th hebben begrepen tussen 12^ en 15^ en een PH hoger dan 7.

VEILIGHEID

Het toestel is uitergerust met een inrichting om te vermijden dat de temperatuur van het water een in de fabriek vooringestelde maximum waarde overschrijdt.

Deze beveiliging handelt zodenig dat er een onderbreking in de gastroom worden uitgevoerd of dat het toestel

volledig wordt afgezet.

Het'erug aansteken moet uitgevoerd worden zoals beschreiben worden in de paragraaf"AANSTEKING",nadat de oorzaken werden geelimineerd die het uitgaan ervan hadden veroorzaakt.

TECHNISCHE SERVICE

In geval van schade, onregelmatige werkung of controles in het algemeen, zich wenden tot het geautoriseerd en gekwalificeerd CENTRUM TECHNISCHE SERVICE van de zone, voor de ingrepen op dit toestel.

Eventuele verrangingen mogen alleen uitgevoerd worden door gekwalificeerd personeel, waar bijuitsuitend gebruik mag gemaakt worden van originele reserve onderdelen.
