GEBRUIKSAANWIJZING 10 Liter FRANKE

handleiding / Manuel

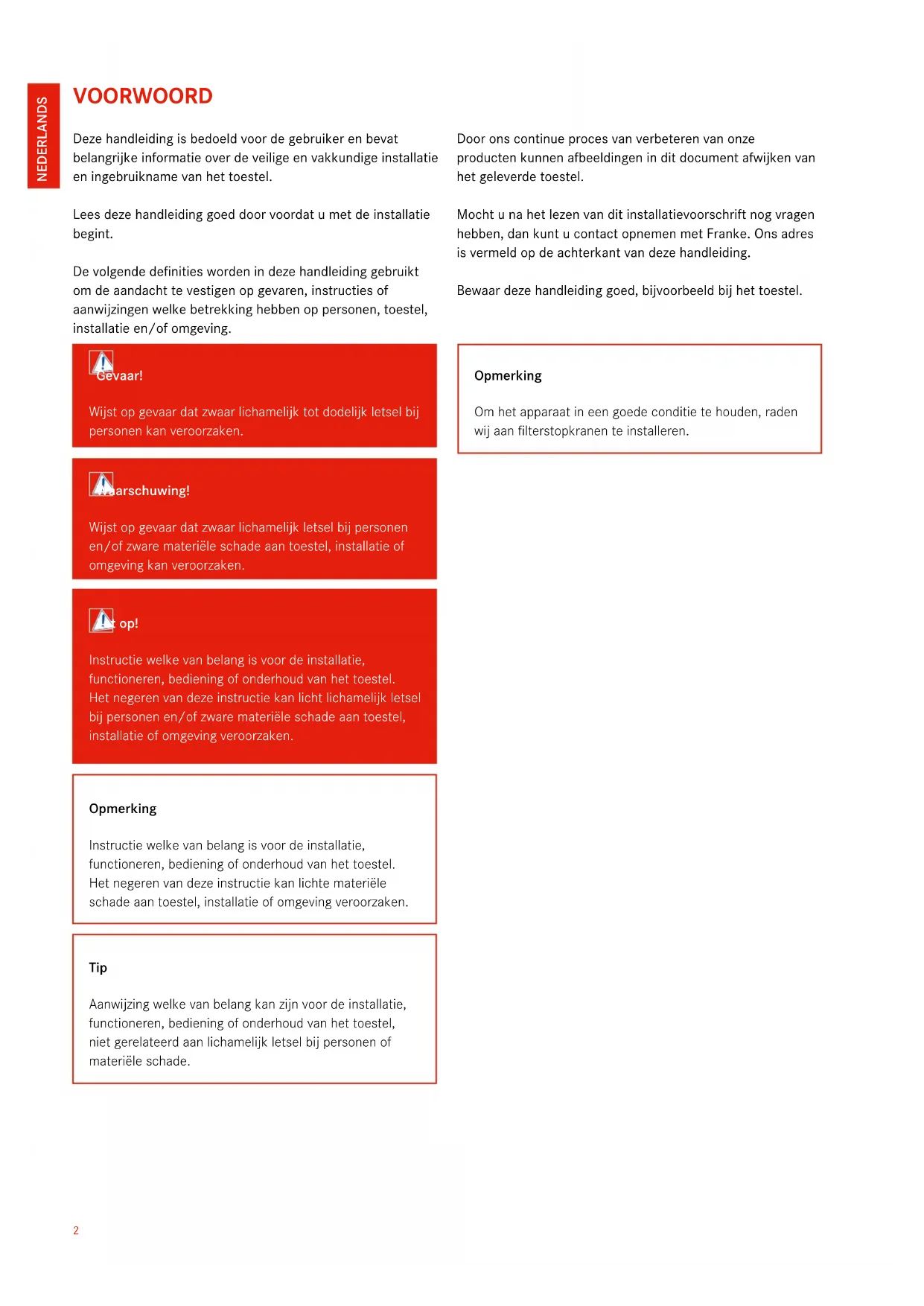

Deze handleiding is bedoeld voor de gebruiker en bevat belangrijke informatie over de veilige en vakkundige installatie en ingebruikname van het toestel.

Lees deze handleiding goed door voordat u met de installatie begint.

De volgende definities worden in deze handleiding gebruikt om de aandacht te vestigen op gevaren, instructies of aanwijzingen welke betrekking hebben op personen, toestel, installatie en/of omgeving.

Wijst op gevaar dat zwaar lichamelijk tot dodelijk letsel bij personen kan veroorzaken.

Wijst op gevaar dat zwaar lichamelijk letsel bij personen en/of zware materiële schade aan toestel, installatie of omgeving kan veroorzaken.

Instructie welke van belang is voor de installatie, functioneren, bediening of onderhoud van het toestel. Het negeren van deze instructie kan licht lichamelijk letsel bij personen en/of zware materiële schade aan toestel, installatie of omgeving veroorzaken.

Opmerking

Instructie welke van belang is voor de installatie, functioneren, bediening of onderhoud van het toestel. Het negeren van deze instructie kan lichte materiële schade aan toestel, installatie of omgeving veroorzaken.

Tip

Aanwijzing welke van belang kan zijn voor de installatie, functioneren, bediening of onderhoud van het toestel, niet gerelateerd aan lichamelijk letsel bij personen of materiële schade.

Door ons continue proces van verbeteren van onze producten kunnen afbeeldingen in dit document afwijken van het geleverde toestel.

Mocht u na het lezen van dit installatievoorschrift nog vragen hebben, dan kunt u contact opnemen met Franke. Ons adres is vermeld op de achterkant van deze handleiding.

Bewaar deze handleiding goed, bijvoorbeeld bij het toestel.

Opmerking

Om het apparaat in een goede conditie te houden, raden wij aan filterstopkranen te installeren.

INHOUD

Voorwoord

2

1. Inleiding 4

1.1 Toepassing 4

1.2 Inhoud van de verpakking 4

2. Veiligheid en technische gegevens 5

2.1 Veiligheid 5

2.2 Technische gegevens 5
2.3 Eisen aan de waterkwaliteit 5

3. Installatie 6

3.1 Koudwaterleiding 6
3.2 Inlaatcombinatie 7

3.3 Controleer de inlaatcombinatie 7

3.4 Afvoer-T-stuk 7
3.5 Afvoerslang 8

3.6 Plaats de boiler 8

3.7 Koppel de boiler aan de inlaatcombinatie 8
3.8 Kraan 8

3.9 Verbind de boiler met de kraan 9

3.10 Vul de boiler 9

4. Onderhoud 10

4.1 De boiler loskoppelen 10
4.2 Het toestel resetten 10

5. Storingen 11

6. Conformiteitsverklaring 12

7. Garantie 13

7.1 Geldigheid 13
7.2 Garantietermijn 13
7.3 Uitsluiting 13
7.4 Garantieverlening 13

1. INLEIDING

Van harte gefeliciteerd met de aanschaf van uw boiler; een kwalitatief hoogwaardig en duurzaam product, waar u veel plezier van zult hebben. Deze handleiding geeft u de instructies voor een correcte installatie en een goede bediening.

1.1 Toepassing

De Franke 10 liter boiler is een kokend-waterboiler bedoeld voor toepassing in de keuken.. Deze boiler is uitgevoerd met een koperen binnenketel en geschikt voor een waterdruk tot maximaal 6 bar.

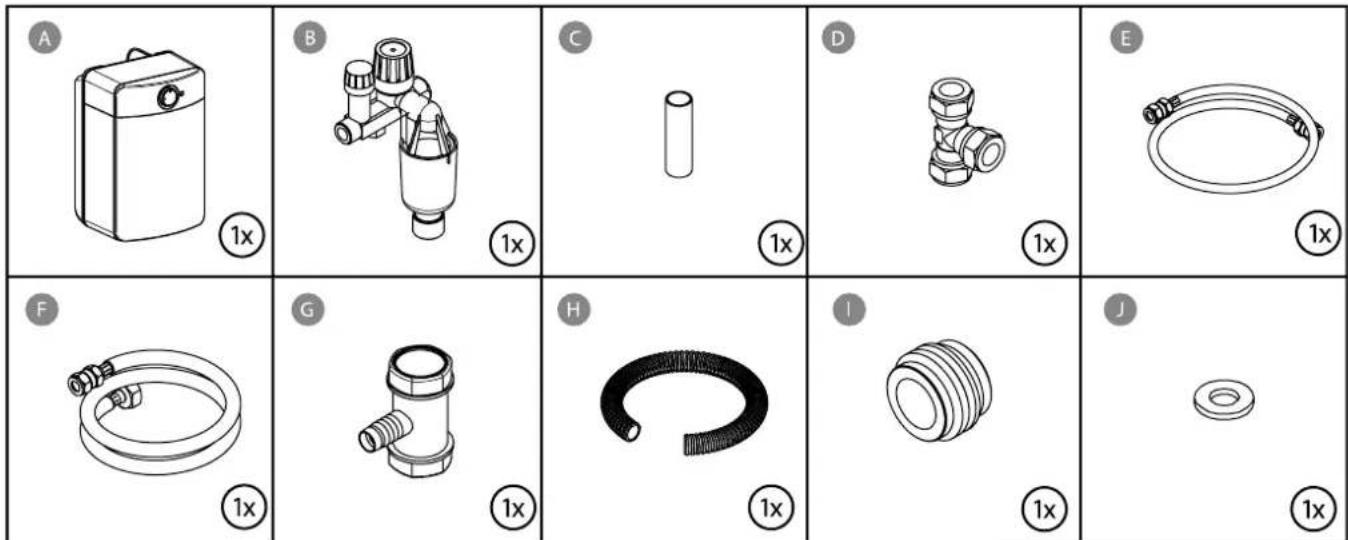

1.2 Inhoud van de verpakking

1. Controleer aan de hand van onderstaand overzicht of de inhoud van de verpakking compleet is.

2. Controleer of de onderdelen onbeschadigd zijn. Let met name op het aansluitsnoer om gevaarlijke situaties te vermijden.

Indien u beschadigingen aantreft, neem dan contact op met het verkooppunt waar u het toestel heeft aangeschaft.

A. Boiler 10 liter
B. Inlaatcombinatie
C. Koperen buis 15 mm
D. T-koppeling 3x 15 mm
E. Flexibele slang 500 mm

F. Flexibele slang 10 mm knel
G. Afvoer T-stuk
H. Flexibele afvoerslang
I. Knelverloop 15-10 mm
J. Fiberpakking 8 x 4 mm

- Installeer de boiler volgens deze handleiding en de geldende installatie- en veiligheidsvoorschriften!

- Dit toestel mag niet worden gebruikt door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of worden geïnstrueerd over het gebruik van het toestel door een persoon die verantwoordelijk is voor hun veiligheid. Voorkom dat kinderen met het toestel gaan spelen.

- De boiler moet te allen tijde gemakkelijk te verplaatsen en te verwijderen zijn.

- Als het snoer met stekker beschadigd is, moet deze door de fabrikant, zijn agentschap of een gekwalificeerd persoon vervangen worden om gevaar te voorkomen.

- De keukenboiler mag alleen aangesloten worden op een geaarde wandcontactdoos. Deze wandcontactdoos moet ook na installatie goed toegankelijk zijn zodat u de boiler uit kunt schakelen.

- Voor deze wandcontactdoos is een aparte groep nodig. Het maximale vermogen van de keukenboiler is 2200 Watt.

- Indien u niet in de gelegenheid bent om uw groepenkast uit te breiden, kunt u gebruik maken van een CombiSwitch.

- De stekker mag NIET in de wandcontactdoos worden gestoken tot de boiler met water is gevuld en ontlucht.

- Til de boiler nooit op aan de flexibele slangen.

- Sluit de hoofdwaterkraan af en haal de druk van het systeem voordat u met de werkzaamheden begint.

- De flexibele aansluitslangen mogen niet gedraaid of geknikt zijn aangesloten.

- De boiler en inlaatcombinatie mogen, in verband met bevriezingsgevaar, alleen in vorstvrije ruimtes worden geplaatst.

- Bedien de inlaatcombinatie regelmatig om te testen of deze niet geblokkeerd wordt door verontreiniging.

- Afhankelijk van de gebruiksintensiteit en de samenstelling van het leidingwater kan zich in de boiler zogenaamd ketelsteen vormen. In extreme gevallen zal dit ketelsteen verwijderd moeten worden.

Artikelnummer	Zie de typeplaat op het toestel
Spanning	230		V
Vermogen 2200 W
Inhoud		10
Belasting 10 A
Werkdruk [max.] 600 kPa
	6	bar
Gewicht [leeg] 10 kg
Afmetingen [ HxBxD ]	452 x 300 x 285 mm
Bewaartemperatuur	108 °C
Opwarmtijd ( T=100 °C)	35 min
Stilstandverlies 28 W
Geleverde temperatuur	60 ( ± 5)* en 100 °C
Wateraansluiting	15		mm
Waterdruk [min.] 150 kPa
	1,5	bar
Waterdruk [max.] 400 kPa
	4	bar

* Bij koudwatertemperatuur van 10 °C

2.3 Eisen aan de waterkwaliteit

Zuurgraad	7 - 9,5	pH
IJzergehalte (Fe)	< 0,2	mg/l
Chloorgehalte (Cl)		< 150	mg/l
Geleidbaarheid	< 125	mS/m
Hardheid	5 - 12°	dH (*) of 100-200 mg/l
		Calciumcarbonaat(CaCO3)	equivalent
Chemische toevoegingen		Niet toegestaan (**)

*) In gebieden met een waterhardheid hoger dan 12°dH moet u een onthardingsfilter gebruiken. Bij een garantieaanvraag moet u het aankoopbewijs van dit filter overleggen. Raadpleeg uw waterleverancier voor de waterhardheid.
**) Neem contact op met Franke als het toevoegen van chemische middelen gewenst is.

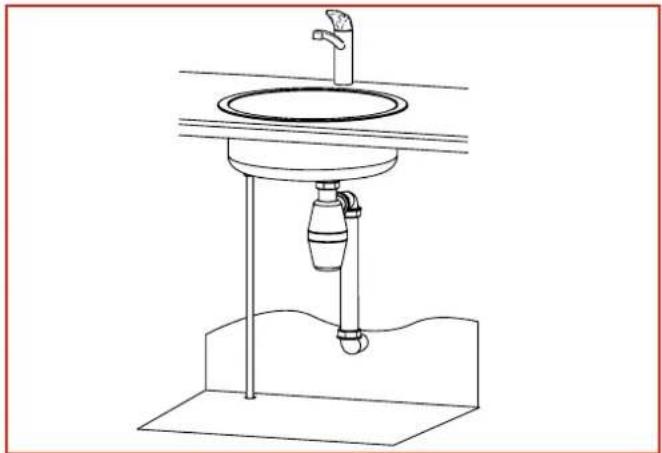

3. INSTaLLaTIE

1. Markeer op de inlaat van de kraan wat de warm- en de koudwaterleiding is.
2. Markeer op de waterleiding wat de warm- en de koudwaterleiding is.
3. Sluit de hoofdwaterkraan af.
4. Schakel de elektrische groep waarop u de boiler gaat aansluiten uit in de groepenkast.
5. De elektrische aansluiting wordt gedaan als laatste stap.

Gedurende het installeren van de boiler mag u de stekker nog NIET in de wandcontactdoos steken.

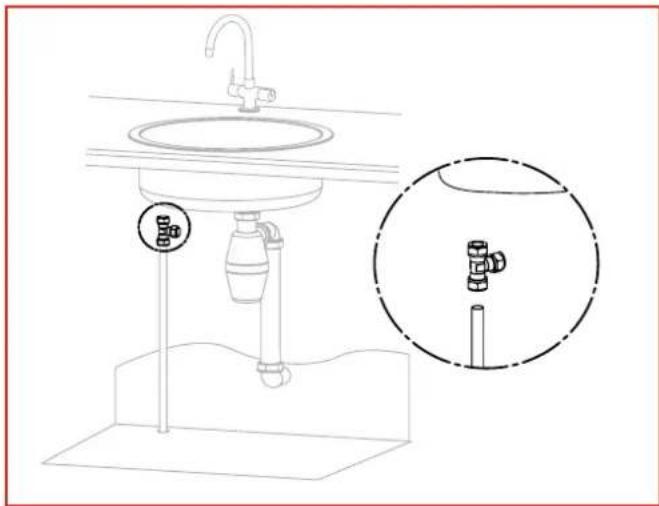

3.1 Koudwaterleiding

Bepaal de plaats voor de T-koppeling en monteer deze in de koudwaterleiding.

• Houd rekening met de benodigde ruimte voor de inlaatcombinatie en de eventuele filterset.
• Gebruik het knelverloop (indien nodig) om de koudwater-aansluiting van de kraan aan te sluiten op de T-koppeling.

Het toestel is niet geschikt om aan te sluiten op de warmwaterleiding (hot-fill).

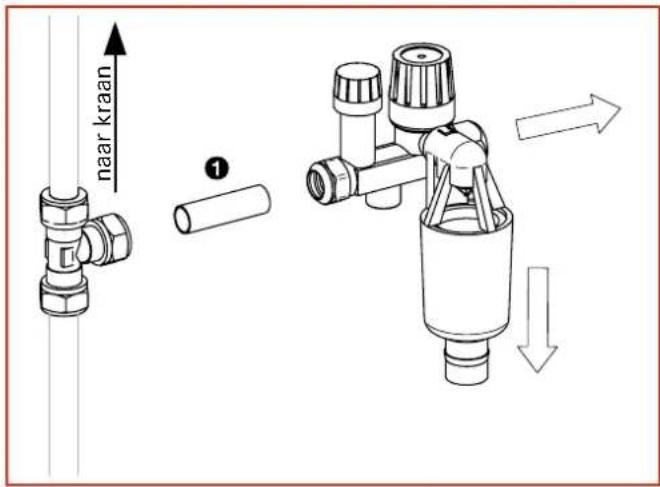

3.2 Inlaatcombinatie

1. Monteer de inlaatcombinatie met behulp van de koperen buis (15 mm) ① op de T-koppeling.
2. Plaats de trechter op de expansie-uitloop van de inlaatcombinatie.

Let bij het monteren op de volgende punten:

• De expansie-uitloop van de inlaatcombinatie moet naar beneden gericht zijn.
• De expansie-uitloop van de inlaatcombinatie moet vrij in de atmosfeer blijven. Alleen de trechter mag worden aangesloten op de expansie-uitloop. Sluit geen slang of buis aan op de expansie-uitloop.
• De afstand tussen de inlaatcombinatie en de boiler mag maximaal 2 meter zijn.

op!

Let op de stromingsrichting van het water door de inlaatcombinatie. De richting is aangegeven met een pijl op de inlaatcombinatie.

naar kraan ①

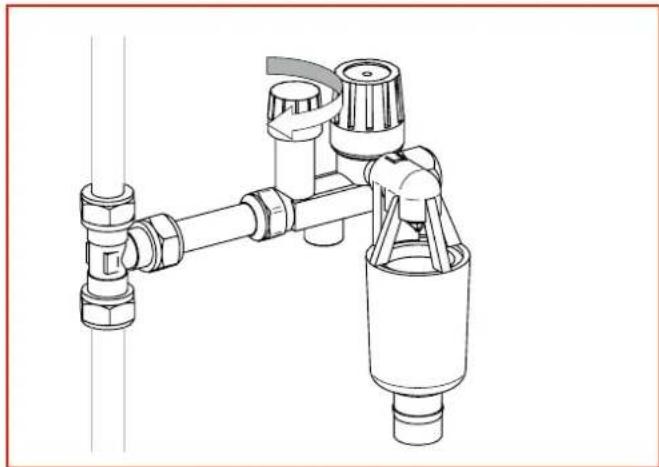

3.3 Controleer de inlaatcombinatie

1. Draai de kraan van de inlaatcombinatie dicht.

1. Zet de hoofdwaterkraan open.
2. Controleer op lekkage.
3. Sluit de hoofdkraan.

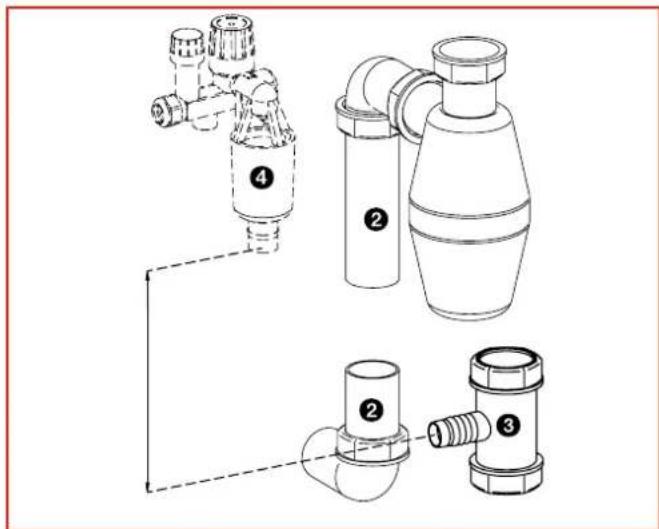

3.4 Afvoer-T-stuk

1. Bepaal de plaats voor het afvoer-T-stuk ③ in de afvoer-leiding ②.

op! Plaats het afvoer-T-stuk lager dan de trechter van de inlaatcombinatie.

1. Monteer het afvoer-T-stuk in de afvoerleiding.

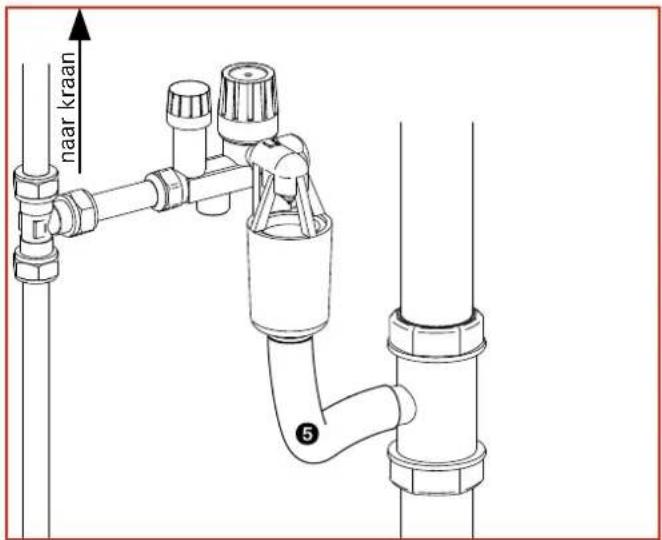

Sluit de flexibele afvoerslang 5 aan op het afvoer-T-stuk en de inlaatcombinatie

Opmerking

De trechter van de inlaatcombinatie heeft een waterslot om de stank uit de afvoerleiding te voorkomen.

naar kraan ⑤

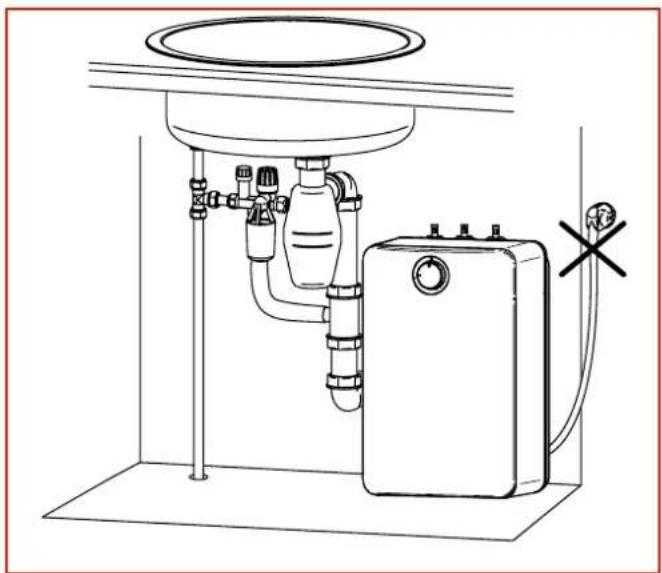

3.6 Plaats de boiler

Plaats de boiler in de keukenkast op een horizontaal en trillingsvrij vlak.

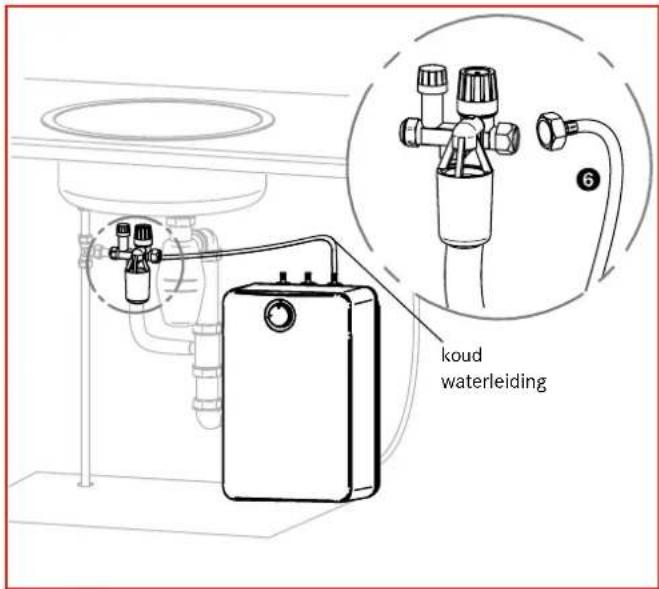

3.7 Koppel de boiler aan de inlaatcombinatie

1. Indien aanwezig: verwijder de moer en knelring van de inlaatcombinatie.
2. Sluit de boiler aan op de inlaatcombinatie met de flexibele slang 6.

koud waterleiding

op!

Zorg dat u de flexibele slangen niet gedraaid of geknikt monteert.

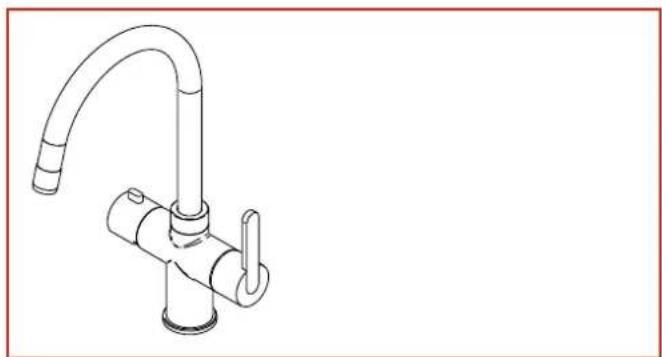

3.8 Kraan

Installeer nu uw 3-in-1 kokendwaterkraan. Volg de stappen in de handleiding die geleverd is bij de kraan.

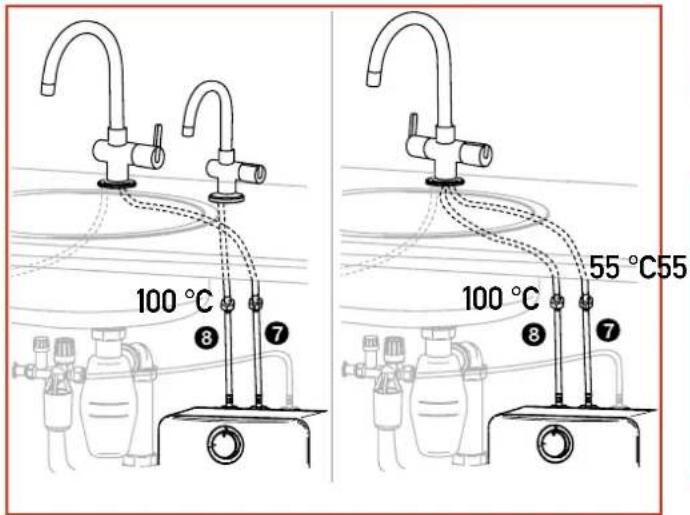

3.9 Verbind de boiler met de kraan

1. Verbind de warmwater-aansluiting van uw boiler 7 met de warmwatertoevoer van uw kraan door middel van de flexibele slang 500 mm.
2. Verbind de kokendwater-aansluiting van uw boiler 8 met de kokendwatertoevoer van uw kraan.

op!

Gebruik altijd een nieuwe fiberpakking om de kokendwaterleiding van uw boiler aan te sluiten op de kraan.

100 °C 8 7 55 °C55 100 °C 8 7

3.10 Vul de boiler

Vul de boiler met water:

1. Draai de hoofdkraan open.
2. Draai de kraan op de inlaatcombinatie open.

op!

Steek de stekker nog NIET in de wandcontactdoos.

1. Zet de kokendwaterkraan open.
2. Op het moment dat er water uit de kraan komt, is de boiler gevuld. Spoel de boiler 3 minuten door.

op!

Controleer tijdens het vullen de installatie op lekkage.

1. Sluit de kokendwaterkraan.

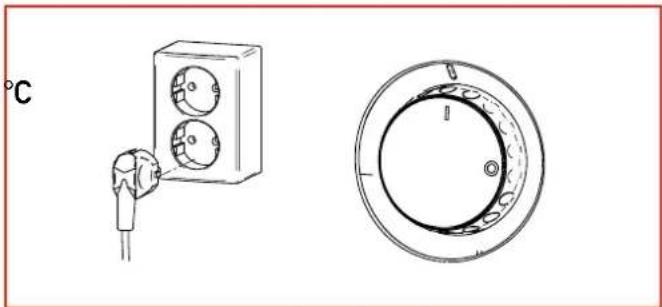

1. Steek de stekker in een geaarde wandcontactdoos.
2. Zet de boiler aan: draai de knop voor op de boiler om naar I. De boiler gaat nu het water verwarmen.
3. Controleer na 15 minuten de inlaatcombinatie: er moet expansiewater weglopen via de afvoer van de inlaatcombinatie.
4. Laat het water 1 uur opwarmen,
5. Zet de kokendwaterkraan open totdat het water koud is.
6. Doe stap 8 tot en met 10 in totaal 3 maal.

op!

Als er geen expansiewater wegloopt: schakel onmiddellijk de spanning uit en open de kokendwaterkraan om de waterdruk weg te nemen.

Opmerking

Het duurt ongeveer 40 minuten om de boiler volledig op te warmen.

De boiler is nu klaar voor gebruik.

4. ONDERHOUD

Bedien de inlaatcombinatie regelmatig (draai de kraan op de inlaatcombinatie dicht en weer open) om te testen of deze niet geblokkeerd wordt door verontreiniging.

De boiler is in principe onderhoudsvrij. Afhankelijk van de gebruiksintensiteit en de samenstelling van het leidingwater kan zich in de boiler ketelsteen vormen. In extreme gevallen zal dit ketelsteen verwijderd moeten worden.

4.1 De boiler loskoppelen

Wanneer u de boiler wilt loskoppelen, volg deze procedure:

1. Trek de stekker uit het stopcontact.
2. Draai de kokend waterkraan open tot er alleen nog maar koud water uit de kraan stroomt.

Waarschuwing!

Zorg dat de boiler volledig is doorgespoeld met koud water!

1. Draai de kokend waterkraan dicht.
2. Sluit de hoofdwaterkraan of de stopkraan van de inlaatcombinatie af.
3. Om de druk van het systeem te halen: open de kokend waterkraan.
4. Wanneer er geen water meer stroomt: draai de kraan weer dicht.
5. Koppel de leidingen los van de boiler.
6. U kunt nu het water uit de boiler halen: houd de boiler ondersteboven, boven het aanrecht.

4.2 Het toestel resetten

op!

De werkzaamheden in deze sectie mogen uitsluitend door een erkend installateur worden uitgevoerd.

op!

Indien het toestel ingeschakeld is geweest terwijl het niet gevuld was met water, mag u het toestel niet resetten. In dit geval moet u de thermostaat en maximaalbeveiliging vervangen. Neem hiervoor contact op met uw leverancier.

In alle andere gevallen kunt u het toestel resetten:
1. Schakel de boiler uit door aan/uit knop naar "0" te draaien.
2. Neem de stekker van de boiler uit de wandcontactdoos.

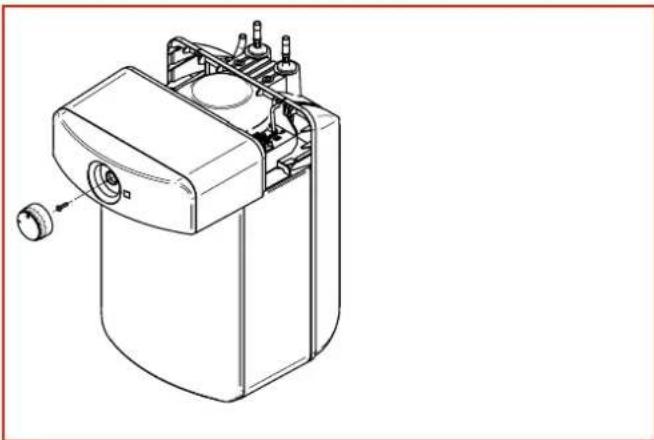

1. Trek de aan/uit knop los.
2. Onder deze knop zit een schroef. Schroef deze los.
3. Trek de bovenkap voorzichtig naar voren.

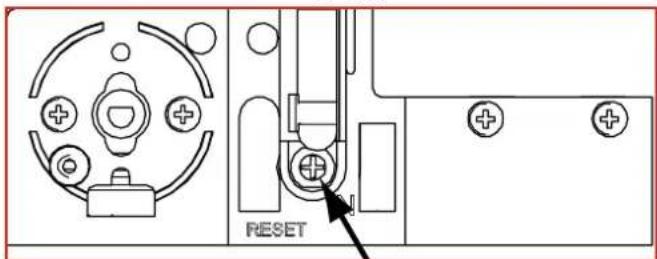

4. Druk de knop 1 van de maximaalbeveiliging in. Hiermee wordt de maximaalbeveiliging gereset.

RESET

1. Plaats de bovenkap.
2. Plaats de schroef en zet deze vast.

op!

Zorg ervoor dat de boiler gevuld is met water (zie "Vul de boiler" op pagina 9).

1. Plaats de aan/uitknop.
2. Steek de stekker in het stopcontact.
3. Schakel de boiler in door knop naar "l" te draaien.

5. Storingen

Als er een storing optreedt, gebruik dan deze storingsgids om de oplossing te vinden.

Probleem	Oorzaak	Oplossing
Waterlekkage. a. Aansluiting lekt. a. Draai de koppelingen vast of vervang deze.b. Water lekt uit de boiler. b. Vervang de boiler (raadpleeg uw dealer).
Er komt geen water uit de kraan. a. De hoofdwaterkraan is afgesloten. a. Draai de hoofdwaterkraan open.b. De kraan van de inlaatcombinatie b. Draai de kraan van de inlaatcombinatie open.is afgesloten.
Er komt alleen koud water a. De stekker zit niet in het a. Steek de stekker in een geaard stopcontact.uit de kraan. stopcontact.b. Er staat geen spanning op de boiler. b. Controleer het net en herstel de onderbreking.c. De thermostaatbeveiliging is c. Zie “Het toestel resetten” op pagina 10.onderbroken.
De boiler veroorzaakt kortsluiting.bedrading of element van de boiler.	Er zit sluiting in de elektrische	Neem contact op met uw verkooppunt.
Verminderde waterstraal of overmatig spetteren.b. Leidingdruk is te laag.De druk moet minimaal 1,5 bar zijn.c. De slangen zijn geknikt.d. De kraan van de inlaatcombinatie is niet geheel open.	a. Verkalking perlator / kraanzeefje.schoon.b. Neem contact op met uw waterleverancier.c. Haal de knik uit de slang.d. Open de kraan van de inlaatcombinatie helemaal.	a. Ontkalk en maak de perlator / het kraanzeefje
Er komt geen expansiewater uit de inlaatcombinatie.het vervangen van het element.	a. Geen water in de boiler.b. Verwarmingselement kapot.	a. Vul de boiler.b. Neem contact op met uw dealer voor
Het water uit de kokendwaterkraan kookt niet.	De boiler is nog niet volledig opgewarmd.	Wacht totdat het toestel is opgewarmd (zie de specificaties voor de normale opwarmtijd).

Indien u de storing of het defect niet zelf kunt verhelpen, neem dan contact op met het verkooppunt of uw installateur, zie de contactgegevens op de achterkant van deze handleiding.

6. CONfORmITEITSVERkLaRING

Franke verklaart dat het product "boiler 10 liter voor kokend water" voldoet aan de volgende productspecificaties:

EN 60335-1:2002 incl. A1:2004, A11:2004,

A12:2006 en A2:2006

EN 60335-2-21:2003 incl. A1:2005

EN 62233:2008

Beschermingsgraad niveau IP24D (EN 60529)

Deze producten voldoen aan de eisen in de richtlijn voor laagspanningsapp. 2006/95/EC en de EMC richtlijn 2004/108/EC.

7. GaRaNTIE

7.1 Geldigheid

De garantie is uitsluitend geldig:

1. als het toestel geïnstalleerd, gebruikt en onderhouden wordt in overeenstemming met de betreffende documentatie.
2. voor materiaal- en constructiefouten, die door Franke als zodanig zijn beoordeeld.
3. als de aankoopnota, met vermelding van de aankoopdatum en het type- en serienummer van het toestel, bij de garantieaanvraag wordt overlegd.
4. als het toestel is voorzien van een typeplaatje met type- en serienummer.
5. als het toestel is bestemd voor normaal huishoudelijk gebruik, gebaseerd op het gemiddeld aantal bedrijfsuren.
6. als de garantiewerkzaamheden uitgevoerd worden door een erkende installateur.

7.2 Garantietermijn

Op de Franke kokendwaterboiler geldt een garantie van 2 jaar.

7.3 Uitsluiting

1. De garantie vervalt indien:

2. het toestel onderhevig is geweest aan overbelasting, bevriezing of oververhitting.

3. er constructiewijzigingen aan het toestel zijn gedaan zonder toestemming van de fabrikant.
4. bij reparaties of onderhoud onderdelen worden toegepast die niet zijn geleverd door de fabrikant.

5. de kwaliteit van het leidingwater niet voldoet aan de voorwaarden (voor de voorwaarden, zie "Technische gegevens", pag. 5).

6. Niet onder de garantie vallen defecten die het gevolg zijn van:

7. droogkoken.

8. te hoge en/of verkeerde spanning (voor de juiste spanning, zie "Technische gegevens").
9. in- of uitwendige corrosie of ketelsteenafzetting.
10. inwerking van agressieve vloeistoffen, dampen of gassen.
11. inwerking van chemische toevoegingen aan het drinkwatercircuit.
12. blikseminslag, brand of natuurrampen.
13. nalatigheid, onoordeelkundig gebruik of geweld van buitenaf.

14. normale slijtage.

15. De leverancier aanvaardt geen claims ten gevolge van secundaire schade zoals bedrijfsschade, waterschade en brandschade.

7.4 Garantieverlening

De zorg voor de uitvoering van de garantie berust bij het verkooppunt waar u het toestel hebt gekocht.

Reparatie, herstel of vervanging van onderdelen onder de garantie leidt niet tot verlenging van de garantieperiode van het toestel zelf.

aVaNT-PROPOS
