Producttype	Huishoudelijke koelkast met viersterrenvriesvak
Model	ZRT 15 JC (TT 150-4S)
Afmetingen (B x H x D)	550 x 850 x 600 mm
Gewicht	37 kg
Netto totaal volume	140 L
Volume vriesvak	18 L
Volume koelvak	122 L
Energielabel	A
Jaarlijks energieverbruik	234 kWh
Elektrische voeding	230 V, 50 Hz
Nominaal vermogen	80 W
Koelmiddel	Isobutaan (R600a)
Vriescapaciteit	2 kg/24h
Koudhoudtijd	11 uur
Temperatuurregeling	Draaiknop van 0 tot 5
Ontdooiing	Automatisch voor de koelkast, handmatig voor de vriezer
Binnenverlichting	Lamp Mignon 322, 230 V, 15 W, fitting E14
Omkeerbare deur	Ja, mogelijkheid om de openingsrichting om te keren
Klimaatklasse	SN, N, ST (+10 tot +38 °C)
Onderhoud en reiniging	Binnenreiniging elke 3-4 weken met lauw water; ontdooiing van de vriezer 1 tot 2 keer per jaar
Veiligheid	Gebruik geen scherpe gereedschappen om te ontdooien; beschadig het koelcircuit niet
Onderdelen en repareerbaarheid	Lamp vervangbaar door gebruiker; andere reparaties door een erkende professional
Algemene informatie	Garantie 24 maanden; after-sales service Electrolux

Veelgestelde vragen - ZRT 15 JC Zanussi-Electrolux

Hoe stel ik de temperatuur van de koelkast in?

Draai de temperatuurregelknop met de klok mee om de kou te verhogen. Stand '3' geeft -18°C in de vriezer en +5°C in de koelkast. Stand '0' stopt het apparaat.

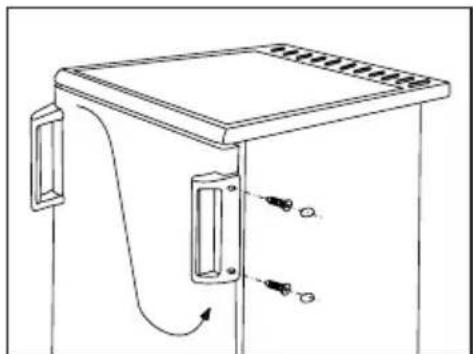

Hoe keer ik de openingsrichting van de deur om?

Haal de stekker uit het stopcontact, kantel het apparaat iets en verwijder de stelvoeten. Schroef de scharnierplaten los, verplaats de pluggen naar de andere kant en monteer alles weer. Het vriesvakdeurtje wordt 180° gedraaid.

Hoe ontdooi ik het vriesvak?

Leeg het vak, haal de stekker uit het stopcontact en laat de deuren open. Veeg het dooiwater op met een doek. Gebruik geen mechanische of elektrische gereedschappen om het ontdooien te versnellen.

Hoe vaak moet ik de binnenkant van de koelkast reinigen?

Reinig de binnenkant elke 3 tot 4 weken met lauw water. Gebruik geen zeep of schurende middelen. Droog af met een droge doek.

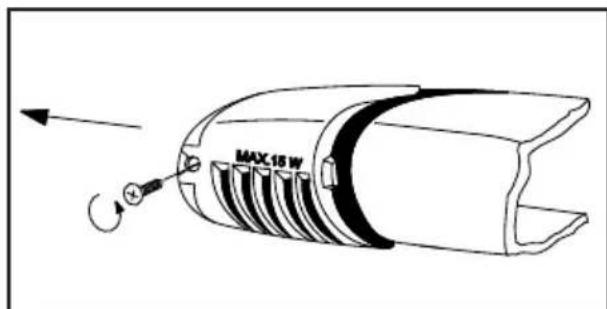

Hoe vervang ik de verlichtingslamp?

Haal de stekker uit het stopcontact. Draai de schroef van de lampkap los en verwijder deze. Vervang de lamp door een Mignon 322, 230 V, 15 W, fitting E14. Plaats de lampkap terug en steek de stekker er weer in.

Wat te doen als de koelkast niet voldoende koelt?

Controleer de thermostaatinstelling (hogere stand), de hoeveelheid voedsel (niet te veel), de temperatuur van het voedsel (laten afkoelen), de sluiting van de deur en de luchtcirculatie.

Hoe bespaar ik energie met deze koelkast?

Plaats het apparaat uit de buurt van warmtebronnen, zorg voor goede ventilatie, open de deur niet onnodig, verpak voedsel en reinig de condensor regelmatig.

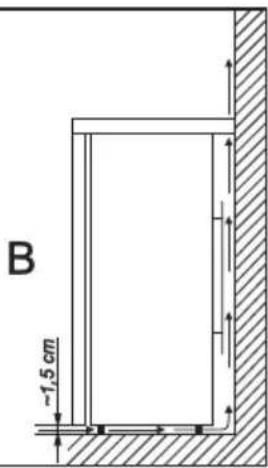

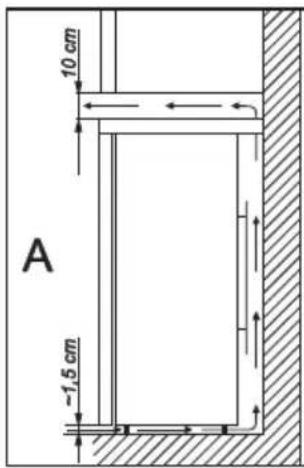

Wat zijn de minimale afstanden voor installatie?

Houd u aan de aangegeven afstanden: boven een wandkast een vrije ruimte laten. In de buurt van een verwarming minstens 3 cm (met isolatieplaat) of 30 cm voor een kolenkachel.

Wat te doen bij langdurige stroomuitval?

De koudhoudtijd is 11 uur. Vermijd het openen van de deur. Bij langere uitval kunnen diepvriesproducten ontdooien; vries ze niet opnieuw in.

Hoe kan ik de garantie gebruiken?

De garantie is 24 maanden vanaf levering. Bewaar het aankoopbewijs. Reparaties moeten worden uitgevoerd door een erkende service. De garantie dekt geen schade door verkeerd gebruik.

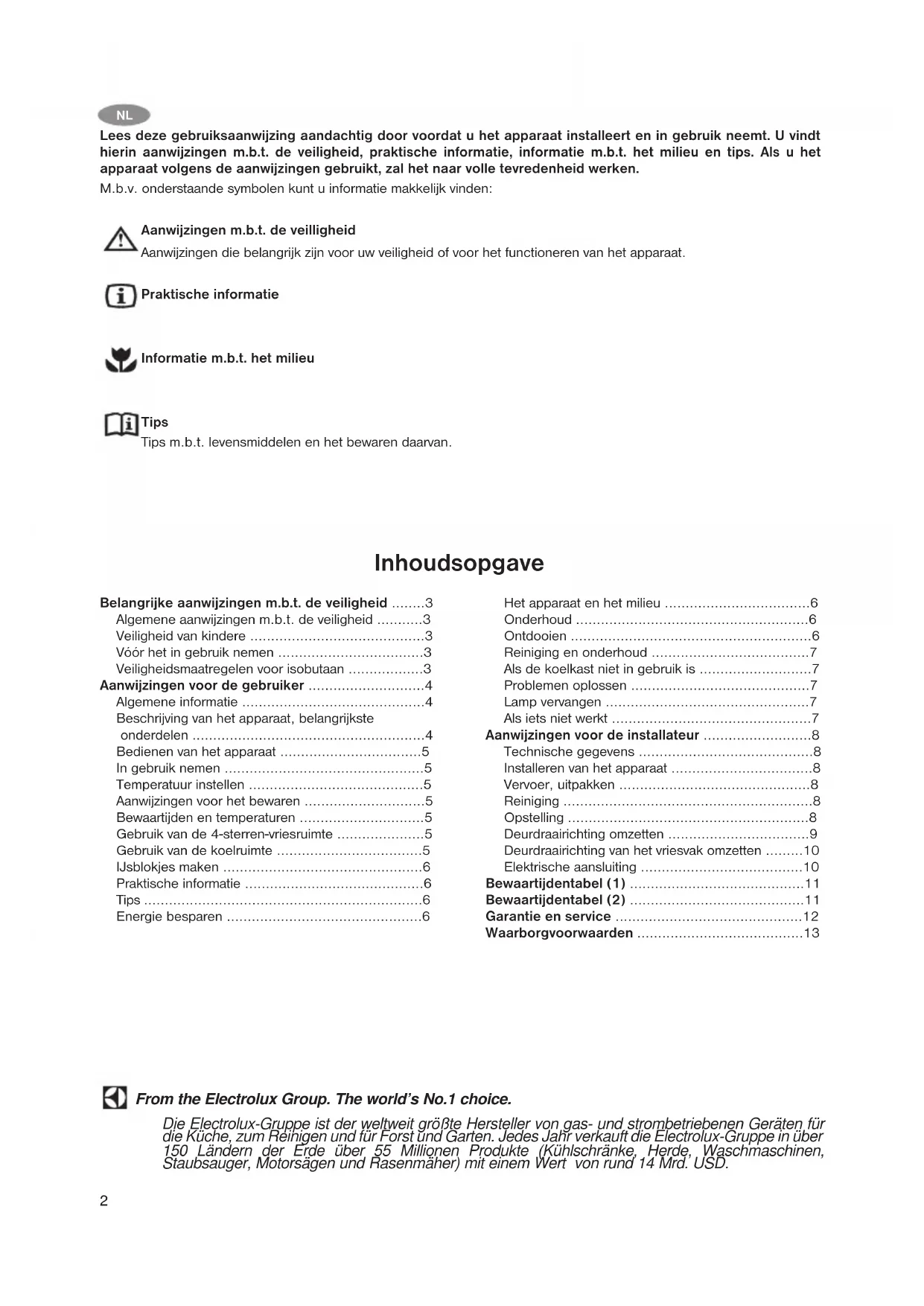

GEBRUIKSAANWIJZING ZRT 15 JC Zanussi-Electrolux

Lees deze gebruiksaanwijzing aandachtig door voordat u het apparaat installeert en in gebruik neemt. U vindt hierin aanwijzingen m.b.t. de veiligheid, praktische informatie, informatie m.b.t. het milieu en tips. Als u het apparaat volgens de aanwijzingen gebruikt, za het maar volle tevredenheid werken.

M.b.v. onderstaande symbolen kurz u informatatie makkelijk vinden:

Aanwijzingen m.b.t. de veilligheid

Aanwijzingen die belangrijk় voor uw veiligheid of voor het functioneren van het apparaat.

Praktische informatie

Informatie m.b.t. het milieu

Tips

Tips m.b.t. levensmiddleslen en het bewaren waarvan.

Inhoudsopgave

Belangrijke aanwijzingen m.b.t. de veiligheid 3

Algemene aanwijzingen m.b.t. de veiligheid 3
Veiligheid van kindere 3
Voor het in gebruik nemen 3
Veiligheidsmaatregelen voor isobutaan 3

Aanwijzingen voor de gebruiker 4

Algemene informatie 4
Beschrijving van het apparatusat, belangrijkste onderdelen 4
Bedieren van het apparatusat 5
In gebruik nemen 5
Temperatuir instellen 5
Aanwijzingen voor het bewaren 5
Bewaartijden en temperaturen 5
Gebruik van de 4-sterren-vriesruimte 5
Gebruik van de koelruimte 5
Jsblokjesmake 6
Praktische informatie 6
Tips 6
Energie bespare 6

Het apparatus en het milieu 6
Onderhoud 6
Ontdooien 6
Reiniging en onderhoud 7
Als de koelkast nicht in gebruik is 7
Problemen oplossen 7
Lamp vervangen 7
Alsietstierkt 7

Aanwijzingen voor de installmenter 8

Technische gegevens 8
Installeren van het apparaat 8
Vervoer,uitpakken 8
Reiniging 8
Opstelling 8

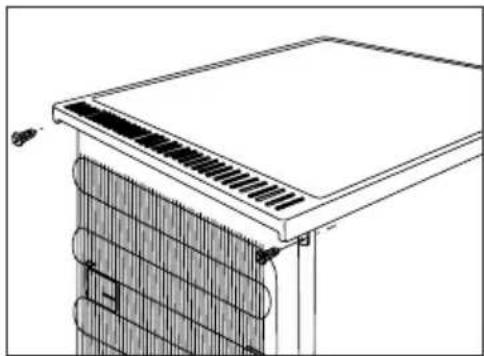

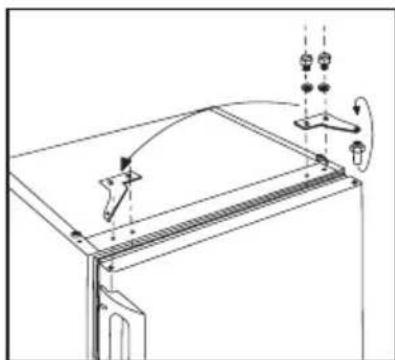

Deurdraairichting omzetten 9
Deurdraairichting van het vriesvak omzetten 10
Elektrische aansluiting 10

Bewaartijdentabel (1) 11

Bewaartijdentabel (2) 11

Garantie en service 12

Waarborgvoorwaarden 13

Belangrijke aanwijzingen m.b.t. de veiligheid

Algemene aanwijzingen m.b.t. deeiligheid

• Bewaar deze gebruiksaanwijzing goed en geef hem door aan eenevt. volgende eigenaar van het apparaat.
• Dit apparaat is alleen bedoeld voor gebruik in het huishouden, voor het bewaren van levensmiddelen en dient volgens de voorschriften te worden gebruikt.
• Reparaties aan dit apparaat, ook verrangen van het aansluitsnoor, mogen alleen door Service worden uitgevoerd. Daarbij mogen alleen originele Service-onderdelen gelebruikt worden. Onvakkundige reparaties können tot aanzienlijke risico's voor de gebruiker leiden!
• Het apparaat is alleen spanningloos als de stekker uit het stopcontact is getrokken. Voordat u het apparaat gaat reinigen, dient u het altiijd spanningloos te makes. Trek de stekker nooit aan het snoer, maar aan de stekker zich uit het stopcontact. Als het stopcontact moeilijk bereikbaar is, schakel dan de zekering in de huisinstallatie uit.

• Het aansluitsnoer mag Niet verlngd worden.
  Zorg ervoor dat de stekker Niet worden platgedrukt of beschadigd door de achterkant van het koel/vriesapparaat.

• Een beschadigde stekker kan oververhit raken en brand peroorzaken.

• Plaats geen zware voorwerpen of het koel/vriesapparaat zich op het aansluitsnoer.

• Daardoor bestaat kans op kortsluiting en brand.
  Trek de stekker Niet uit het stopcontact door aan het snoer te trekken, vooral Niet als het koel/vriesapparaat uit de nis worden getrokken.
• Schade aan het snoer kan kortsluiting, brand en/of een elektrische schok veroorzaken.
• Als het aansluijsnoor beschadigd is, moet het worden verrangen door once service-afdeling of door een erkend installmenter.
• Als het stopcontact los zit, steek de stekker er dan nicht in.
• Daardoor bestaat kans op een elektrische schok of brand.
• Gebruik het apparaat zich zonder de afdekking van de binnenverlichting.
• Gebruik bij het schoonmaken, het ontdooien of het uitnemen van diepvriesproducten of het ijsblokjesbakje geen scherpe of puntige voorwerpen. Die{kunnen het apparatuschadigen.
• Zorg ervoor dat er geen vloeistoffen bij de temperatuurregelaar en de verlichting komen.
• Consumptie-iks en ijsblokjes Niet direct uit de vriesruimte in de mond stoppen. IJs kan aan lippen of tong vastvriezen en verwondingen veroorzaken.
• Eenmaal ontdoide levensmiddelen mogen nicht opniew ingevroren worden, maar要去en zo snel möglich geconsumeerd worden.
• Kant-en-klare diepvriesproducten volgens de aanwijzingen van de fabrikant van deze producten bewaren.

Probeeriet het ontdoopproces te versnellen m.b.v. elektrische verwarmingstoestellen of chemische stoffen.
- Laat kunststof onderdelen nicht met hete voorwerpen in aanrakingkommen.
- Geen bussen of flessen met brandhaar gas of vloeistof in het apparaat bewaren. Explosiegevaar!
- Geen koolzuurhoudende dranken, flessen en blikjes in de diepvriesruimte Bewaren.
- Het dooiwaterafvoergootje regelmatig controleren en schoonmakers. Bij verstopping kan het verzamelde dooiwater storingen veroorzaken.

Veiligheid van kinderen

Houd de verpakking uit de buurt van kinderen. Kunststof folie kan verstikkingsgevaar opleveren.
- Het apparaat is bedoeld voor gebruik door volwassenen. Laat kinderen Niet met het apparaat of de bedieningselementen spelen.
- Als u het apparaat afdankt, trek dan de stekker uit het stopcontact, snijd het aansluitsnoor af (zo zichd可想而知 bij het apparaat) en haal de deur eruit. Uverhinder daardoor, dat spelende kinderen een elektrische schok krijgen of elkaar of zichzelf in het apparaat opsluiten.

Vór het in gebruik nemen

Zet het apparaat gegen de muur om te voorkomen dat u zich verbrandt aan warmte afgevende onderdelen (compressor, condensor).
- Trek alsijd eerst de stekker uit het stopcontact voordat u het apparaat gaat verplaatsen.
- Let erop dat het apparaat Niet op het aansluitsnoor staat.
Rond het apparaat moet voldoende luchtcirculatie zijn. Gebrek aan luchtcirculatie kan tot oververhitting leiden. Volg THAT de aanwijzingen m.b.t. de installmentie.

Veiligheidsmaatregelen voor isobutaan

Waarschuwing

• Het koelmiddel van het apparaat is isobutaan (R 600a) dat in hoge mate brandaar en explosief is.
  Houd ventilatie-openingen in het apparatus of in het inbouwmeubel vrij.
• Gebruik geen mechanische apparaten of andere middelen om het ontdooiprocesse te bespoedigen, die Niet door de fabrikant worden aangeraden.
• Beschadig het koelcircuit Niet.
• Gebruik geen elektrische apparaten binnenin het apparaat, tenzij ze door de fabrikant worden geadviseerd.

Als u zich nicht aan deze aanwijzingen houdt, kan de fabrikant Niet aansprakelijk worden voor eventuele schade.

Aanwijzingen voor de gebruiker

Algemene informatatie

Dit apparaat is een huishoud-koelkast met een 4-sterren-vriesruimte. Het is geschikt voor het koelen van levensmiddelen, het bewaren van diepvriesproducten, het invriezen van levensmiddelen en het makesen van ijsblokjes.

Het apparatus is geschikt voor gebruik in een bepaalde klimaatklasse (bepaalde omgevingstemperaturen).

De klimaatklasse vindt u op het typeplaatje.

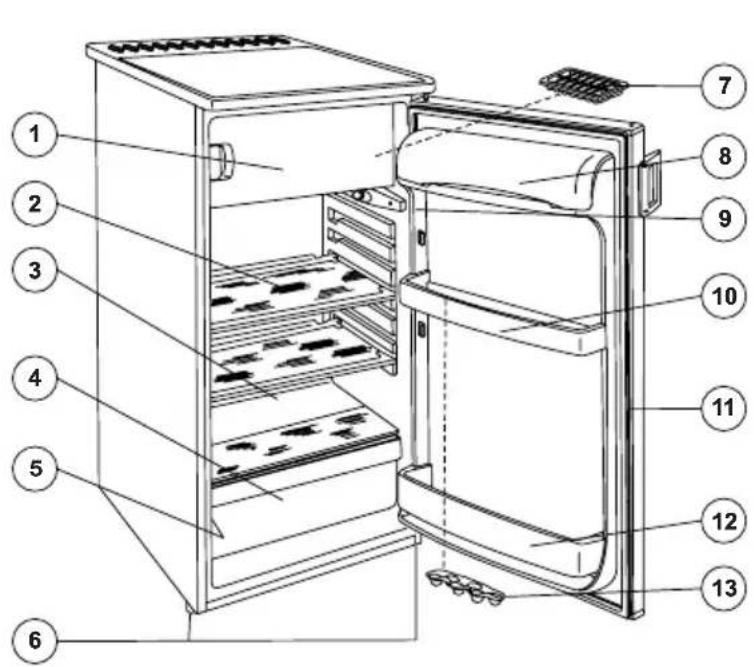

Beschrijving van het apparatus, belangrijkste onderdelen

1. vriesruimte
2. glasplaat
3. dooiwaterafoergootje
4. groentebak
5. typeplaatje
6. stelvoeten
7. jsblokjesbakje
8. otervakje
9. verlichting

10.deurvak
11.deurrubber
12. flessenvak
13. eierrekje

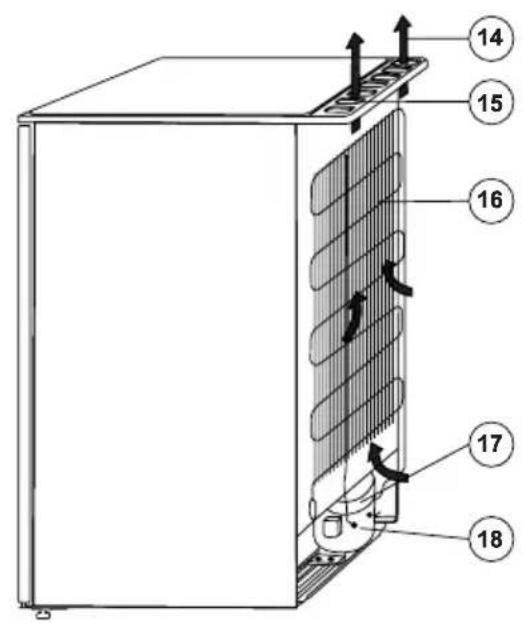

14. Iuchtcircularie
15. luchtrooster
16. condensor
17. condensbakje
18. compressor

Bedienen van het apparatus

In gebruik nemen

Zet de accessoires in de koelkast en steek de stekker in het stopcontact. Draai de temperatuurregelaar aan de rechterkant van de koelruimte vanuit ^ rechtsom (zie afb.).Op stand ^ is het apparaat buiten werkinq.

In het volgende hoofdstuk vindt u aanwijzingen m.b.t. de instelling.

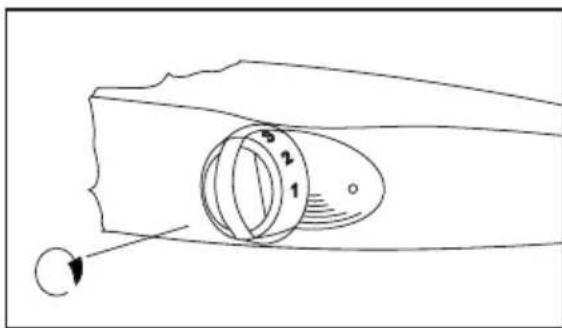

Temperatuur instellen

De thermostaat zorgt er automatisch voor dat de ingestelde temperatuur worden aangehonden en schakelt regelmatig het apparaat kortere of langereijd uit.

Hoe hoger het cijfer waarop u de temperatuurregelaar draait, hoe intensiever er gekoeld worden.

In de vriesruimte worden een temperatuur van -18 °C of kouder bereikt, als u de temperatuurregelaar op „3" draait. In dit geval worden de temperatuur in de koelruimte automatisch +5 °C of kouder. Stand „3" is geschikt voor normal gebruik.

De temperatuur in de koelkast is Niet alleen afhankelijk van de instelling van de temperatuurregelaar, maar ook van de omgevingstemperatuur, vaak openen van de deur, de hoeveelheid levensmiddelen enz.

Op stand,5", de hoogste stand, (bijv. tijdens een hittegolf) werkt de compressor continu. Dit heeft geen negatieve invloed op het functioneren van het apparatus.

Aanwijzingen voor het bewaren

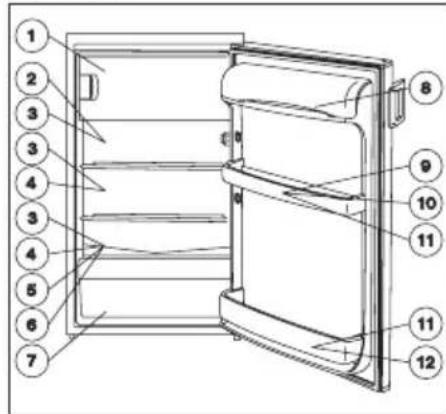

Bewaar de levensmiddelen zoals aangegeven in de afbeeling:

1. diepvriesproducten bewaren, consumptie-ijs en ijsblokjes make n verse levensmiddelen invriezen
2. gebak, kant-en-klare producten
3. levensmiddelen in schaaltjes
4. open blikjes
5. melk, zuivelseproducten
6. vers vlees, vleeswaren, worst enz.
7. fruit, groenten
8. kaas, poter

9. eieren

10. yoghurt, zure room
    11.kleine flessen
    12.rosse flessen

Bewaartijden en temperaturen

De tabellen achefterin de gebruiksaanwijzing informeren u over bewaartijden van diepvriesproducten en verse levensmiddelen.

De bewaartijd kan nicht exact worden aangegeven, sondern hij afhankelijk is van de versheid en de behandeling van de levensmiddelen. De bewaartijden zijn waarom slechts richtlijnen.

Diepvriesproducten können alleen veilig bewaar worden, als ze Niet ontdooid zijn voordat ze in devriesruimte worden geplaatst.

Gebruik van de 4-sterren-vriesruimte

Afhankelijk van de instelling van de temperatuurregelaar wordt hier een temperatuur van -18^ of kouder bereikt.

Bij deze temperatuur kunt u gekochtete diepvriesproducten een bepaalde tijd bewaren. U kunt ookkleine hoeveelheden verse levensmiddelenzfelf invriezen en bewaren.

In 24uar tijd kunt u ongeveer 2 kg verse levensmiddelen invriezen.

Verpak de levensmiddelen in plastic of aluminium folie, maar ze in de koelruimte afkoeken en zet ze dan in de vriesruimte.

Schrijf op de verpakking de invriesdatum.

U kunt wee levervensmiddelen invriezen als de eerder ingevroren levervensmiddelen door en door bevroren zich.

Gebruik van de koelruimte

Voor optimaal koelen is luchtcirculatie in het apparatusaat nodig. Bedek waarom de roosters Niet geheel met papier, grote schalen enz.
Zet geen hete levensmiddelen in de koelkast. Laat ze eerst tot kamertemperatuur afkoelen. Op deze manier voorkomt u onnodige rijpvorming.
Levensmiddelen konnen geurtjes van elkaar overnemen. Bewaar levensmiddelen daarom in gesloten schaaltjes, aluminiumfolie, vetvrij papier of vershoudfolie. Op deze manier behouden de levensmiddelen hun vochtigkeit en bijv. groenten drogen Niet UIT.

IJsblokjes make

Vul het ijsblokjesbakje met water en zet het in de vriesruimte. Als u de bodem van het ijsblokjesbakje nat maakt en de temperatuurregelaar op de maximale stand zet, gaat het invriezen sneller. Vergeet Niet, de temperatuurregelaar na het invriezen weer op de normale stand te draaien.

U kurz de ijsblokjes makkelijker losmaken door het ijsblokjesbakje onder stromend water te houden en het danietteverdraaien.

Praktische informatie

Dankzij de variabele platen kurz u de koelruimte aan uw eisen aanpassen. U kurz de platen ook verplaatsen als de deur 90^ open staat.

Tips

In dit hoofdstuk vindt u praktische tips om het apparaat zo energiezuinig möglich te gebruiken. U vindt hier ook informatatie m.b.t. het milieu.

Energie bespare

• Zet het apparaat liever Niet in de zon of naast een warmte afgevend apparaat.
• Zorg ervoor dat de condensor en de compressor voldoende ventilatie hebben. Bedek de ventilatieopeningen Niet.
• Doe levensmiddelen in een afgesloten schaaltje of in versshoudfolie om onnodige rijpvorming te voorkomen.
• Open de deur nicht onnodynig en LAST hem nicht langer open staan dan nodig is.
• Als u de deur van de vriesruimte sluit, zorg er dan voor dat de grendel in de richting van de pij beweegt, zodate de deur goed sluit.
• Doe levensmiddlesen algid in een afgesloten schaaltje.
• Laat warme levensmiddelen algijd eerst tot kamertemperatuur afkoelen voordat u ze in het apparaatzet.
  Houd de condensor aan de achechterkant van het apparatusaat schoon.

Het apparaat en het milieu

Dit apparaat bevat, zowel in het koelcircuit als in het isolatiematerialiaal, geen gassen die de ozonlaag+kunnen aantasten. Het apparaat mag Niet samen met huisvuil of gesloopte apparaten weggegooid worden. Uit het oogpunt van milieubeschemming moeten afgedankte koel- en vriestoestellen volgens deplaatselijkeregelingen op deskundige wijze verwerkt worden. Informeer bij de gemeenteaar de mogelijkheden in uwwoonplaats.Zorgervoordet het koelcircuit,vooral aan de achterkant bij de warmtewisselaar,iet beschadigdwordt.

De materialen met het symbol „zijn geschikt voor recycling.

Onderhoud

Ontdooien

Een deel van het vocht uit de koelruimte wordenijdens het gebruik in de vorm van ijs of rijp afgescheden.

Dikke lagen ijns en rijp hebben een isolerend effect. Het koelvermogen worden minder, de temperatuur stijgt, er ismeer energie nodig en als ijns of rijp te dik worden, kan de deur van de vriesruimte Niet meer open, de deur kan zichs kapotgaan.

Bij dit type apparaat gebeurt het ontdooien van de koelruimte automatisch, zonder dat u.daaraan iets hoeft te doen.

Dethermostat onderbreekt regelmatig de werking van de compressor. Het koelen wordt dan onderbroken, de temperatuur in de koelruimte stijgt en het ontdooien gegint. Na het ontdooien start de thermostat het koelen weeer.

Het dooiwater loopt via het dooiwaterafvoergootje in het condensbakje bovenop de compressor en verdampt door de warmte.

Controleer regelmatig of het dooiwaterafoergootje Niet verstopt is. Als het ergootje verstopt is, kan het dooiwater schade zraken aan de isolatie van het apparaat.

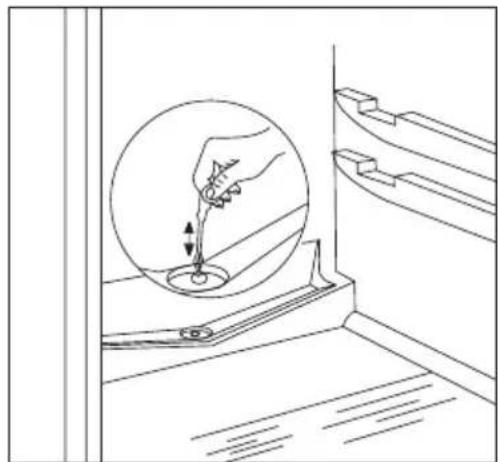

Maak het gootje schoon m.b.v. het meegeleverde krabbertje (zie afb.). Het krabbertje(Int u weer in het goatje opbergen.

Controleer regelmatig of het dooiwaterafvoergootje nicht verstopt is.

Meestal raakt het afvoergootje verstopt door in papier verpakte levensmiddelen. Het papier komt in aanraking met de achterzijde van de koelruimte en viest daaraan vast. Als u de levensmiddelen uit de koelruimte haalt, scheurt het papier en dat kan tot verstopping van het afvoergootje leiden. Doe dus voorzichtig met in papier verpakte levensmiddelen.

Als erg veel koelvermogen nodig is, bijv. tijdens een hittegolf, werkt de koelkast soms continu. Er worden dan nicht automatisch ontdooid.

Het is Niet abnormaal als er na het ontdooien kleine restjes ijs en rijp op de achterkant van de koelruimte achechterblijven.

De vriesruimte kan nicht automatisch ontdooid worden, sondern de diepvriesproducten geen hogere temperaturen konnen verdragen.

M.b.v. de meegeleverde kunststof schraper kurz ukleine stukjes rijp en ijs verwijderen die zich soms afzetten op de vriesruimte en op de afldichting van de deur.

Het bakje in de afbeelding worden nicht met het apparaat meegeleverd!

Als de ijslaag zo dik is, dat hij Niet met de kunststof schraper verwijderd kan worden, moet de vriesruimte ontdooid worden (in het algemeen 2 tot 3 keer peraar).

Neem de levensmiddelen uit de koel- en vriesruimte en wikkel ze in enkele lagen krantenpapier of dekens. Bewaar ze op een zo koel möglichke plaats.

Maak het apparaat spanningloos en LAST de deuren van vries- en koelruimte open.

Veeg het dooijwater aldoor met een zachte doeck of spons weg.

Na het ontdooien de binnenzijde van vries- en koelruimte droog wrijven, de stekker wee in het stopcontact steken en de levensmiddelen wee in het apparaat leggen.

Zet na het ontdooien de temperatuurregelaar op de hoogste stand, zodate het apparaat zo snel möglichk waar de geschikte bewaartemperatuur kan bereiken.

Reiniging en onderhoud

Wij adviseren u de binnenzijde van de koelkast elke 3 tot 4 weken schoon te make.

Gebruik geen reinigingsmiddel of zeep.

Trek de stekker uit het stopcontact. De binnenzijde van het apparaat met handwarm water schoonmaken en droog wrijven.

Reinig het magnetische deurrubber met schoon water.

Steen na het reinigen de stekker weer in het stopcontact. U kunt de vriesruimte het Beste schoonmaken en ontdooien als hij leeg of slechts gedeeltelijk vol is.

Stof en vuil die zich op de condensor op de achechterkant van de koelkast hebben afgezet, dient u eén of twee maal peraar te verwijderen. Maak dan ook het condensbakje bovenop de compressor schoon.

Als de koelkast Niet in gebruik is

Als de koelkast langereijd Niet in gebruik is, gaat u als volgt te werk:

Trek de stekker uit het stopcontact.

Maak de koelkast leeg.

Ontdooien en schoonmaken zoals hiervoor beschreiben.

De deur open latent om geuvorming te voorkomen.

Problemen oplossen

Lamp verrangen

Als de lamp kapot is, kurz u hem als volgt verrangen:

Trek de stekker uit het stopcontact.

Schroef de afdekking los en trek hem in de richting van de pijl. Nu kurz u de lamp verrangen. (Type gloeilamp: Mignon 322, 230 V, 15 W, fitting E 14)

Zet daarna de afdekking wee terug, draai de schroef vast en steek de stekker in het stopcontact.

Als de lamp defect is, heeft dat geen nadelige invloed op de werkking van de koelruimte.

Als iets nicht werkt

Er kan soms eenkleine storing optreden, die u zelf kunt verhelpen. In de tabel vindt u informatie m.b.t. het opheffen van zulke kleine storingen.

Als het apparaat aanstaat, is er soms wat geluid te horen (compressor, circulatie). Dan is er geen spreke van een storing.

Wij wilten u er nogmaals op wijzen dat het apparaat met onderbrekingen werkt. Als de compressor stocht, wil dat Niet zaggen dat het apparaat nicht werkt. Daarom moet u altijd eerst de stekker uit het stopcontact trekken, voordat u elektrische onderdelen aanraakt.

Probleem	Mogelijk oorzaak	Oplossing
Het apparaat koelt nicht voldoende.	De temperatuurregelaar is te laag ingesteld.	Op een hogere stand instellen.
	U hebte te veel levensmiddelen tegelijk in het apparaat gezet.	Minder levensmiddelen in het apparaatzetten.
	U hebt zeer warme levensmiddelen in het apparaat gezet.	Levensmiddelen eerst tot kamertemperaturetulaten afkoelen.
	De deur is Niet goed gesloten.	Controleren of de deur zich is.
	Er is geen koude luchtcirculatie binnenin het apparaat.	Voor koude luchtcirculatie zorgen.
		Op een lagere stand instellen.
Het apparaat koelt te sterk.	De temperatuurregelaar is te hoog ingesteld.	De aansluiting controleren.
	De stekker zit Niet in het stopcontact.	Stopcontact controleren.
Het apparaat koelt—helemaal nicht.	Er staat geen spanning op het stopcontact.	Stand van de temperatuurregelaar controleren.
	De temperatuurregelaar staat op stand „0".
Het apparaat maakt veel geluid.	Het apparaat staat Niet goed.	Controleren of het apparaat stabel staat (alle vier voeten要去en op de vloer staan).

Aanwijzingen voor de installmenteur

Als u de storing aan de hand van de aanwijzingen nicht kunt oplossen, neem dan contact op met Service.

Technische gegevens

Model/Type	ZRT 15 JC (TT 150-4S)
bruto-inhoud (I)	vriesruimte: 18koelruimte: 128
nuttige inhoud (I)	vriesruimte: 18koelruimte: 122
breedte (mm)	550
hoogte (mm)	850
diepte (mm)	600
Energieverbruik (kWh/24aar)(kWh/jaar)	0,64234
energie-efficienciesklasse	A
steraanduiding vriesruimte	****
invriesvermogen (kg/24 h)	2
max. bewaartijd bij stroomuitval (aar)	11
aansluitwaarde (W)	80
gewicht (kg)	37

Installeren van het apparatus

Vervoer, uitpakken

U kunt het apparaat het Beste rechtop in de originele verpakking vervoeren. Zie ook de aanwijzingen op de verpakking.

Na elk transport mag het apparaat pas na ca. 2 uur ingeschakeld worden.

Pak het apparaatuit en controllerer het op transportschade. Neem in geval van transportschade contact op met de leverancier en sluit het apparaat Niet aan.

Reiniging

Verwijder het plakband waarmee de onderdelen in het apparaat vastgezetোn.

Neem de binnenkant van het apparaat met handwarm water en wat mild reinigingsmiddel af. Gebruik een zachte doeck.

Wrijf daarna de binnenkant van het apparatus droog.

Opstelling

De omgevingstemperatuur heeft invloed op het stroomverbruik. Daarom要去 het apparaat op eenplaats staan waarvan de omgevingstemperatuur overeenkomt met de klimaatklasse waaroor het uitgevoerd is, zie onderstaande tabel. De klimaatklasse vindt u op het typeplaatje.

Klimaatklasse Omgevingstemperatuur

SN +10 ...,+32 °C

N +16 ...,+32 °C

ST +18 ...,+38 °C

Als de omgevingstemperatuur te laag is, kan de temperatuur in de koelruimte te hoog worden.

Als de omgevingstemperatuur te hoog is, moet de compressor langer werken, de automatische ontdooling werkt nicht meer, de temperatuur in de koelruimte stijgt en er wordenmeer energie verbruikt.

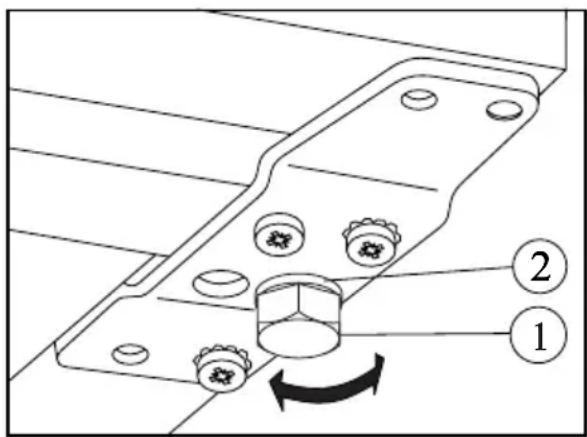

Het apparaat moet waterpas staan. Daartoe kunt u de stelvoeten (1) aan de voorzijde verstellen. De afstandsringen (2) zijn onderdeel van de stelvoeten. Als het apparaat waterpas moet worden gezet, kennen deze afstandsringen worden verwijderd.

Zet het apparaat Niet direct in de zon of zich bij een verwarming of formuis.

Is opstelling naast een warmtebron Niet te vermijden, dan要去en de volgende minimale afstanden worden aangehouden:

• Naast een gas-of elektrisch fornuis 3 cm. Als de afstand kleiner is,plaats dan een warmte-isolerende staat van 0,5 tot 1 cm dikCUSSEN de twee apparaten.
• Naast een olie-of kolenkachel 30~cm

De koelkast moet geheel gegen de muur staan.

Houd de minimale afstanden aan (zie afb.).

A: opstelling onder een keukenkastje

B: vrij opstelling

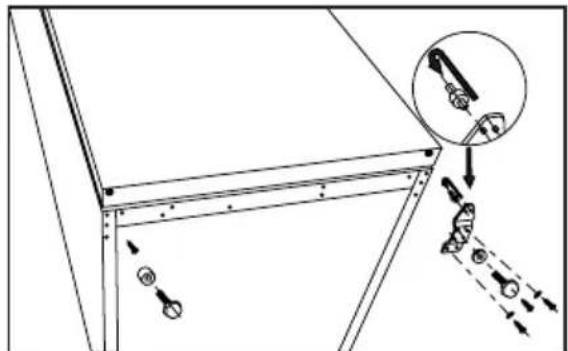

Deurdraairichting omzetten

Als dat handiger in het gebruik is,(Intu de deurdraairrichting van rechts aan links omzetten.

Ga als volgt te werk:

• Trek de stekker uit het stopcontact.
  Kantel het apparaat voorzichtig achefterover en zorg ervoor dat de compressor de vloer Niet raakt. U kunt dit het beste met twee Personen doeen.
• Draai de stelvoeten aan beiden zijden UIT (2 stuks), daarna de schroeven die de onderste deurscharnieren vasthouden (3 stuks) en de schroef aan de andere kant van het apparaat.

Zet de stift in de onderste deurscharnierplaat in derichting van de pijl over.
- Bevestig de planta aan de andere kant en LAST de stand van de deur ongewijzigd.

• Draai dan de ene schroef in de vrijgeken plaat s aan de andere kant, daarna de stelvoeten (2 stuks) en zet het apparaat weeerrechtop.

• Om het bovenste deurscharnier om te zetten draait u de schroeven (2 stuks) los die het kunststof bovenblad op de weiterzijde van het apparaat vasthouden.
  Duw het bovenblad terug en til het van het apparatusat.
• Draai de schroeven uit die het bovenste deurschamier vasthouden (2 stuks).

Zet dan de stift in de deurscharnierplaat in derichting van de pijl om.
- Bevestig de deurscharnierplaat aan de andere kant zonder de deur te verplaatsen.
Zet het kunststof bovenblad op het apparaat terug en trek het maar voren.

• Bevestig het bovenblad met de schroeven (2 stuks) op de achterkant van het apparatus.
  Zet de handgreep en de kunststof pluggen op de andere kant over.
  Zet het apparaat op z'n plek, zet het waterpas en steek de stekker in het stopcontact.

NL

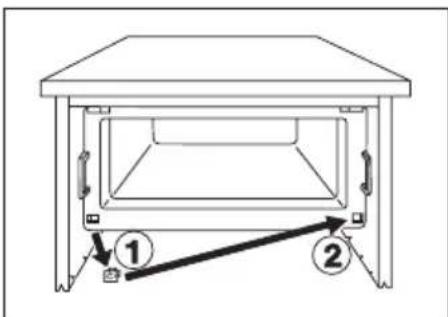

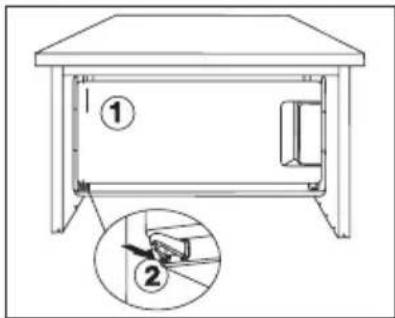

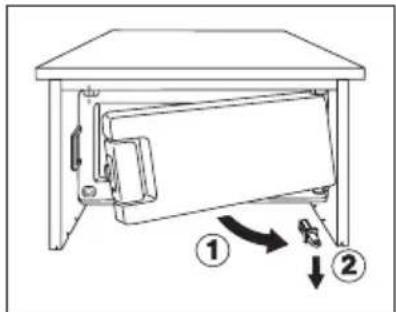

Deurdraairichting van het vriesvak omzetten

Nadat u de buitendeur hebt omgezet, moet ook de deurdraairichting van het vriesvak worden omgezet.

Ga te werk zoals in de afbeelding aangegeven.

Duwt u met een schroevedraier het lipje van de sluiting in dat aan de binnenkant van de onderste deurbeugel zit.

Kantelt u de onderbeugel samen met het vriesvakdeurtje maar buiten en neem die verwolgens van de pin van het vriesvakdeurtje af.

• Verwijdt u de vierkantige afdichting enplaats die in de vrijgekomen opening aan de gegenovergestelde zichde.

• Plaatst u de onderbeugel, na het vriesvakdeurtje over 180^ gedraaid te hebben, op de onderste pin van het vriesvakdeurtje.

• Plaatst u de pin van de bovenbeugel van het vriesvakdeurtje in de vrije opening en duw cervolgens de onderbeugel samen met het vriesvakdeurtje in tot aan de aanslag.

U kunt ook contact opnemen met once service-afdeling.
Een servicetechnicus kan gegen betaling het deurscharnier overzetten.

Elektrische aansluiting

Deze koelkast is ontworpen voor 230 V AC ( ) 50 Hz. Het apparaat moet worden aangesloten aan een volgens de voorschriften gedinstalleerd stopcontact met randaarde. Als zo'n stopcontact Niet aanwezig is, maar het dan door een erkend installereur in de buurt van de koelkast aanbrengen.

Dit apparatus voldoet aan de volgende EU-richtlijnen:

73/23/EEG van 19.02.1973 (incl. wijzigingsrichtlijnen) - laagspanningsrichtlijn

• 89/336/EEG van 03.05.1989 (incl. wijzigingsrichtlijnen - EMC-richtlijn

Bewaartijdentabel (1)

Verse levensmiddelen in de koelkast bewaren

Soort Bewaartijd in da	gen			Verpakking
	1	2	3	4	5	6	7
rauw vlees	X	X	X	X	X			vershoudfolie, luchtdicht
gekookt vlees	X	X	X	X	X	X		afgesloten schaaljtje
gebraden vlees	X	X	X	X	X			afgesloten schaaljtje
rauw gehakt	X							afgesloten schaaljtje
gebraden gehakt	X	X	X	X				afgesloten schaaljtje
vleeswaren	X	X	X	X				vershoudfolie, vetvrij papier
verse vis	X	X	X					vershoudfolie, luchtdicht
gekookte vis	X	X	X	X				afgesloten schaaljtje
gebakken vis	X	X	X	X	X			afgesloten schaaljtje
vis uit blink	X	X	X					afgesloten schaaljtje
versekip	X	X	X	X	X	X		vershoudfolie, luchtdicht
gebradenkip	X	X	X	X	X	X		afgesloten schaaljtje
verse eend, gans	X	X	X	X	X	X		vershoudfolie, luchtdicht
gebraden eend, gans	X	X	X	X	X	X	X	afgesloten schaaljtje
boter ongeopend	X	X	X	X	X	X	X	originele verpakking
boter geopend	X	X	X	X	X	X	X	originele verpakking
melk	X	X	X	X	X			originele verpakking
room	X	X	X	X				kunststof schaaljtje
zure room	X	X	X	X	X	X	X	kunststof schaaljtje
kaas (hard)	X	X	X	X	X	X	X	aluminium folie
kaas (zacht)	X	X	X	X	X	X	X	vershoudfolie
kwark	X	X	X	X	X	X	X	vershoudfolie
eieren	X	X	X	X	X	X	X
spinazie.	X	X	X	X				vershoudfolie
erwten, bonen	X	X	X	X	X	X	X	vershoudfolie
paddestoelen	X	X	X	X	X			vershoudfolie
wortelen, bieten	X	X	X	X	X	X	X	vershoudfolie
tomaten	X	X	X	X	X	X	X	vershoudfolie
kool	X	X	X	X	X	X	X	vershoudfolie
snel rottend fruit(aardbei, framboos enz.)								vershoudfolie
ander fruit	X	X	X	X	X	X	X	vershoudfolie
fruit uit blink	X	X	X	X	X			afgesloten schaaljtje

X:normalebewaartijd
x: möglichke bewaartijd (geldt alleen voor=echt verse producten)

Bewaartijdentabel (2)

Diepvriesproducten bewaren

Soort in de koelruimte in de ****-vriesruimte
	+2 - +7 °C -18 °C
groente 1 dag 12 maanden
kant-en-klare producten 1 dag 6 maanden
aardappelgerechten, pastagerechten 1 dag 12 maanden
soep 1 dag 6 maanden
fruit 1 dag 12 maanden
vlees 1 dag 5 maanden
consumptie-iks 1 dag 3 weken

Garantie en service

Bij aanspraak op kosteloos herstel dient het origineel van de betreffende aankoopnota of kwitantie te worden getoond of meegezonden.

Algemene Garantiebepalingen

1 De fabrikant verleent eenaar garantie op het op de bijbehorende koopnota vermelde apparaat, gerekend vanaf de koopdatum. Indien zich binnen dezeperiodeeen storingvoordoet,welkehet gevolg is van een material- en/of constructiefout, heeft de koper hetrecht op kosteloos herstel.
1a Voor stofzuigers, bedoeld voor huishoudelijk gebruik, geldt een algemene garantieperiode van twee়. Accessoires zich aan directe slijtage onderhevig; deze verbruiksartikelen zich derhalve van garantie uitgesloten.
2 De fabrikant verleent eenaar garantie op doorhaar servicedienst uitgevoerde herstel-werkzaamheden en het waar bij十几年 aangebrachte materiaal, gerekend vanaf de hersteldatum.Indien zich binnen dezeperiodeeen storing voordoet,welke het directe gevolg is van de uitgevoerde herstelwerkzaamheden of het waar bij十几年 aangebrachte materiaal,heeft de koper hetrecht op kosteloos herstel.Door de uitvoering van herstelwerkzaamheden wordt de algemene garantieperiode, welke het gehele apparaat omvat, metverlngd.
3 Servicebezoeken aanuisworden alleen gebrachte voorgroote,moeilijktransporteerbareapparaten,per definitie:wasautomaten,trommeldroog-automaten, afwasautomaten,koelkasten,diepvrieskastes/kisten,ovens,formuizen en inbouwapparaten
3a De regeling als genoemd onder pont 3 geldt ook voor caravankoelkasten, mils deplaats waar zich het apparaat bevindt binnen de landsgrenzen ligt en over normale, voor het autoverkeer opengestelde wegen bereikbaar is. Voorts dient tanijdie van het bezoek het apparaat en de eigenaar, of diens gemachtigde plaatsvervanger, op de afgesproken bezoekplaats aanwezig te+zijn.
4 Indien, maar het oordeel van de fabrikant, het apparaat zoals bedoeld onder pont 3 maarhaar servicewerkplaats getransporteerd moet worden, dan geschiedt dit transport op de door de fabrikant vastgestelde wijze en voor rekening en risico van de fabrikant.
5 Alle nicht onder punt 3 en pont 3a genoemde apparaten, alsmede apparateri welke wel de betreffende fonctionele eigenschappen haben maar daarnaast juist bedoeld zich voor gemakkelijk transport, dienen franco aan het adres van de servicedienst verzonden of aangeboden te worden. Binnen de algemene garantieperiode vindt terugzending voor rekening van de fabrikant plaats.
6 Indien een onder garantie en binnen de algemene garantieperiode vallend defect aan een apparaat Niet hersteld kan worden, vindt kosteloze verwanging van het apparaat plaats.

Garantie-uitbreidingen

7 Voor koel-/vries-motorcompressoren (exclusief startrelais en motorbeveiliging) geldt een aflopende garantieperiode, in gelijke percentages van 20

procent peraar,van vijfpeerne koopdatum van het op de bijbehorende koopnota vermelde apparaat, met inachtname van volledig kosteloos herstel binnen de algemene garantiperiode. Na de algemene garantiperiode worden bezoek-, arbeidsloan- en bijkomende materiaalkosten in rekening gebracht.

Garantie-uitsluitingen

8 Het kosteloos uitvoeren van herstel- en/of verrangingswerkzaamheden, zoals bedoeld in de betreffende hieraan voorafgaande punten, is Niet van toepassing indien:

• de aankoopnota of kwitantie, waaruit tenminste de aankoopdatum en de identificatie van het apparaat blijkt, Niet getoond kan worden of nicht meegezonden werk;
• het apparaat voor andere, of ook voor andere dan de huishoudelijkde doeleinden waarvoort het apparaat bestemd is gebruikt worden;
• het apparaat Niet volgens de aanwijzingen in het installa tievoorschrift of de gebruiksaanwijzing geinstalleerd, bediend, gebruikt of behandeld worden;
• het apparaat op ondeskundige wijze door daartoe Niet bevoegde Personen hersteld of gewijzigd werk.
  8a Indien het apparaat zodanig ingebouwd, ondergebouwd, opgehangen of geplaatst is dat de benodigdeijd voor het uit- en inbouwen samen meer dan dertig Minutes bedraagt, dan worden de hierdoor onstane extra kosten aan de eigenaar in rekening gebracht.
  8b Schade welke ontstaat door het, met toestemming van de eigenaar, op abnormale wijze uit- of inbouwen van een apparaat, kan nicht op de fabrikant of haar servicedienst verhaald worden.
  8c Beschadigingen, zoals krassen en deuken of zoals breuk van uit- of afneembare delen, welke Niet ten tijde van de aflevering ter kennis van de fabrikant gebracht worden, vallen nicht onder garantie.

Belangrijk advies

De constructie van dit apparaat is zodenig dat de veiligheid waar-van gewaarborgd is. Ondeskundige reparations hunnen城县 de veiligheid in gevaar brengen.Terwille van een blijvende veiligheid, en ook om möglichke schade te voorkomen, is het raadzaam dat reparationsuitsluitend verricht worden door personen die waarvoordere vereiste vakbekwaamheid bezitten.

Wij adviseren u herstel- en/of controle-werkzaamheden door uw vakhandelaar of door ELGROEP SERVICE te latent uitvoeren en uitsluitend originele DISTRIBUTARTS onderdelen te latent plaatsen.

Nederland

ELGROEP SERVICE

Vennoootsweg 1

Postbus 120

NL-2400 AC Alphen a/d Rijn

Storingsmeldingen op werkdaten tijdens kantooruren:

Tel.: [phone]

Fax.:[phone]

Onderdelenverkoop op werkdaten tijdens kantooruren:

Tel.: [phone]

Fax.:[phone]

Waarborgvoorwaarden

Onze toestellen worden met de grootst möglichke zorgvuldigheid geprodueerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst za dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel worden daardoor nicht negatief bedNVloed.

Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De waaruit voortvloeijeende rechten blijven onverlet.

Ook de waarborgverplichtingen van de verkoper maar de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn nicht van toepassing in geval van professioneel of daarmee gegelijk te stellen gebruik.
2. De waarborgprestatie houdt in dat het toestel kosteloos worden teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderden worden hersteld of verrangen. Kosteloos verrangen onderdelen worden ons eigendom.
3. Het gebrek要去 terstond gemeld worden, om möglichke verdere schade te voorkomen.
4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd.
5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik
6. De waarborg heeft geen betrekking opkleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het toestel onbeduidend+zijn.
7. De waarborg geldt evenmin voor schadeveroorzaakt door:

-chemische en elektrochemische inwerking van water,

-abnormale milieuomstandigheden in het algemeen

-voort het toestel oneigenlijke

bedrijfsomstandigheden

-contact met agressieve stoffen.

1. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, Niet vakkundige installmentie of montage, verkeerd gebruik, gebrekkig onderhoud, of het Niet in acht nemen van de gebruiks- of montageaanwijzingen.
2. Hetrecht op waarborg vervalt wanneer het defect werdenvoorzaakt door herstellung of ingrepen door derden die nicht bevoegd ofiet deskundig zich,of

wonneer het toestel voorzien werd van toebehoren of onderdelen die nicht origineel zich en daardoor een defect veroorzaken.

1. Toestellen die gemakkelijk können worden vervoerd dienen te worden overhandigd of gezondenaar once klantendienst. Herstelling ter plaatse kan slechts worden gesvaagd voor grote of ingebouwde toestellen.
2. Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samenmeer dan 30 minutes bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten lasting van de gebruiker.
3. Indien binnen de waarborgperiode de herstellung van hetzelfde gebrek meermaals mislukt of de herstellungkosten disportioneel zichn worden in overleg met de gebruiker een gelijkwaardige verwanging geleverd. In geval van verranging behouden we ons hetrecht voor om een vergoeding te rekenen maar rato van de verstreten gebruiksperiode.
4. Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg.
5. Op herstellingen geben wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.
6. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zich uitgesloten voor zover een aansprakelijkheid Niet wettelijk is vastgelegd.

In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel Niet overtreffen.

Deze waarborgvoorwaarden gelden voor in Belgie gekochtene/of in gebruik zijnde toestellen. Indien een toestel aan het buitenland worden gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden ( o.a. spanning, freiendentie, installmentevoorschriften, gassoort,

klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te vergewissen van de bepalingen in Belgie. Noodzakelijkde gewenste aanpassingen vallen Niet onder de waarborg, en+kunnen Niet alttijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Adres Klantendienst:

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteeweg, 719

1502 LEMBEEK

Tel. [phone]

FR
