GEBRUIKSAANWIJZING ZCG 3211 W1 Zanussi-Electrolux

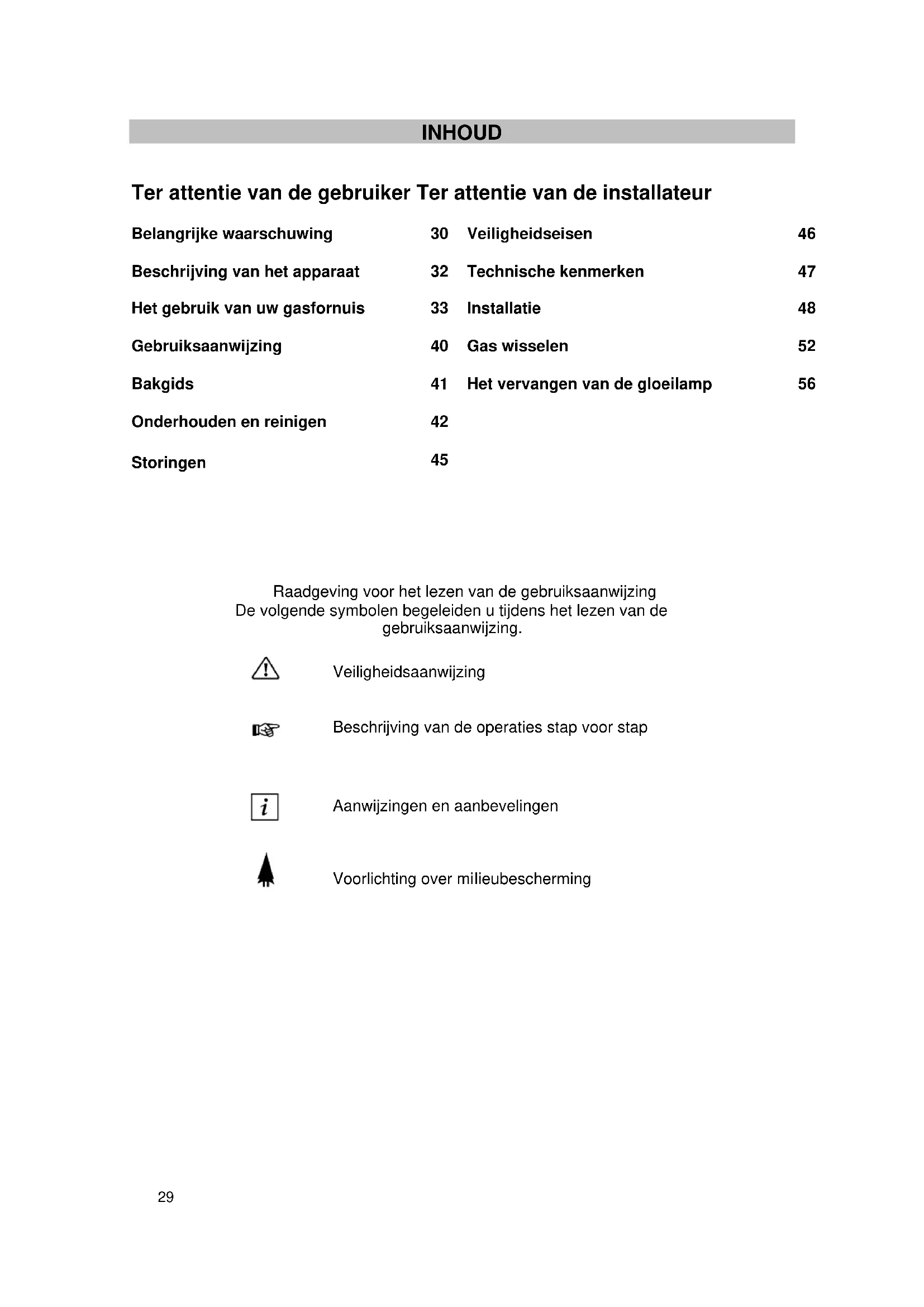

fig. 2029 INHOUD Ter attentie van de gebruiker Ter attentie van de installateur Belangrijke waarschuwing Beschrijving van het apparaat Het gebruik van uw gasfornuis Gebruiksaanwijzing Bakgids Onderhouden en reinigen Storingen

Veiligheidseisen Technische kenmerken Installatie Gas wisselen Het vervangen van de gloeilamp

Raadgeving voor het lezen van de gebruiksaanwijzing De volgende symbolen begeleiden u tijdens het lezen van de gebruiksaanwijzing. Veiligheidsaanwijzing Beschrijving van de operaties stap voor stap Aanwijzingen en aanbevelingen Voorlichting over miIieubescherming30 BELANGRIJKE WAARSCHUWING Houd de gebruiksaanwijzing samen met uw apparaat. Als het apparaat aan een andere persoon verkocht of gegeven zal worden, dient de gebruiksaanwijzing met het gasfornuis samen te blijven. Dan zal de nieuwe gebruiker op de hoogte zijn van de werking ervan en van de waarschuwing erover. Deze waarschuwingen zijn opgesteld voor uw veiligheid en voor de veiligheid van de persoon die uw gasfornuis mogelijk kan kopen. Gebruik

• Dit apparaat werd ontworpen om uitsluitend door volwassenen gebruikt te worden. Houd kinderen uit de buurt van het apparaat. Het gasfornuis is geen speelgoed!

• Na aankoop van het apparaat pak het uit en controleer zijn buitenkant. De eventuele klachten moeten op de Ieveringsfactuur geschreven worden die bewaard dient te blijven.

• Uw apparaat is bestemd voor een normaal huishoudelijk gebruik. Dit gasfornuis moet niet gebruikt zijn voor industriële of commerciële doeleinden waarvoor het niet ontworpen is.

• Het wijzigen van de technische kenmerken van dit apparaat kan gevaarlijke gevolgen hebben.

• Voor het eerste gebruik van het gasfornuis schakelt u de oven aan ten einde de geur van het beschermmateriaal en het vet aangebracht ter bescherming tijdens de vervaardiging te verwijderen: - Til het deksel op, - Verwijder de accessoires uit de oven, - Verwijder de eventuele plakkers, advertentieplaatjes, het beschermlaagje van de deksels van de gasbranders, - Stok de oven ongeveer 45 minuten zet aan . Tijdens het uitvoeren van deze operatie zal uw apparaat roken. Lucht de kamer om de geur en de rook daarvan te verwijderen. Reinig de accessoires van de oven met een zacht schoonmaakmiddel. Spoel en droog zorgvuldig af.

• Het gebruik van een gasfornuis veroorzaakt warmte en vochtigheid in de kamer waarin dit apparaat geplaatst is. Pas op dat de keuken gelucht is: houd er de openingen voor de naturele ventilatie open of installeer een ventilator.

• Voor het intensieve en langdurige gebruik van uw apparaat is het aan te bevelen een aanvullende Iuchtverversing te verzekeren door het openen van de ramen of een efficiënte Iuchtverversing te bereiken door het vergroten van het vermogen van de ventilator als deze geïnstalleerd is.

• Als u een electrisch toestel in de nabijheid van uw gasfornuis gebruikt (bijvoorbeeld een electrische mixer), pas dan op dat de aansluitkabel van dit toestel niet in contact komt met de warme oppervlakte van het gasfornuis of in de deur van de oven geblokkeerd wordt.

• Pas op waneer u gerechten in olie of vet kookt (frieten, oliebollen): olie en vetten kunnen onmiddelijk vlam vatten als ze oververhit worden.

• Gebruik geen potten die ongelijke bodems hebben of die niet stevig zijn: het voedsel daarin kan spatten en lichamelijke Ietsels veroorzaken.

• Verplaats nooit uw gasfornuis door aan de deur van de oven te trekken.

• Behalve de samen met uw gasfornuis geleverde accessoires, gebruikt u alleen hittebestendige pannen, schalen,... (neem de raadgeving van de fabrikant in acht).

• Bewaar geen schoonmaakmiddelen of ontvlaambare materialen in de lade (indien uw gasfornuis van een lade voorzien is) of in de buurt van uw apparaat.

• Op de geopende deur van de oven: - zet geen zware voorwerpen neer, - pas op dat kinderen er niet op klimmen of gaan zitten.31

• Wanneer u kookgerei binnen of buiten de oven wilt doen, raakt u geen oververhitte elementen aan en gebruikt u hittebestendige handschoenen.

• Leg nooit aluminium papier direct op de bodem van de oven; de opgehoopte warmte kan het email ervan beschadigen.

• Gebruik nooit de druippan als bakplaat.

• Laat nooit de deur van het apparaat geopend wanneer het in werking of nog warm is, ter bescherming van de bedieningsknoppen.

• Een gasbrander moet een regelmatige vlam hebben. U moet overdreven luchtstroming vermijden. Als de vlam nog onregelmatig is, maak de gasbrander schoon. Als de onregelmatigheid niet verdwijnt, bel de bevoegde servicedienst.

• Pas op dat alle draaiknoppen op de stand "uit" staan na het gebruik van het gasfomuis.

• Plaatst geen voorwerpen (doeken, aluminium folies) op de kookplaat wanneer de gasbranders in werking zijn.

• Voor bet optillen van het deksel, moet u het reinigen.

• Wanneer de oven in werking is, dient het deksel opgetild te zijn.

• Voor het sluiten van het deksel, draai alle gasbranders uit en wacht erop dat de kookplaat koud wordt om beschadigingen te voorkomen.

• Verander de gastoevoerslang voor de vermelde datum waarop zijn garantie vervalt.

• Gebruik geen propaangascilinder in uw keuken of in een andere gesloten ruimte.

• Houd kinderen uit de buurt van uw gasfornuis wanneer dit in werking is. Zo voorkomt u dat ze zich verbranden aan de hete kookplaat of aan de buitenkant van de oven, of dat ze een volle pot doen omvallen.

• Pas op dat kinderen de bedieningsknoppen van het appaarat niet verdraaien.

• Voor het reinigen van het gasfornuis, controleer of de aansluiting aan het gasnet onderbroken is (alle knoppen moet op de stand "uit" staan) en dat alle wanden genoeg afgekoeld zijn.

• Laat nooit de kookplaat werken zonder een pan bovenop.

• Voor juist koken en werken pas op dat het gasfornuis altijd scboon blijift; tijdens het bereiden van sommige gerechten, kunnen de vetresten onaangename geuren afgeven .

• Reinig uw toestel na elk gebruik om een goede werking ervan te verzekeren

• Gebruik geen stoom - of hogedrukreinigers voor het reinigen van de oven (maatregelen in verband met de electrische veiligheid) Installatie

• Het installeren van uw apparaat moet door een bevoegde vakman uitgevoerd zijn.

• Alleen een bevoegde elektricien kan een wijziging in uw electrische installatie aanbrengen om uw apparaat te kunnen aansluiten .

• Het apparaat moet geen aansluiting hebben wanneer dit geïnstaleerd of hersteld is

• De storingen van uw gasfornuis dienen uitsluitend door een erkende servicedienst hersteld te worden. Een onjuiste herstelling kan serieuze beschadigingen eraan veroorzaken. Lees aandachtig deze opmerkingen door voor het gebruiken en het opstellen van dit apparaat. Wij danken u voor het vertrouwen dat u met de aankoop van uw gasfornuis in ons hebt gesteld. We zijn niet verantwoordelijk voor een verkeerd gebruik van dit apparat of indien de gebruiker geen rekening met de veiligheidsnormen houdt. Neem de regels voor het onderhouden en het reinigen van het gasfornuis in acht. Milieubescherming De recycleerbare materialen zijn met het symbool aangeduid. Plaats ze in ruimten bestemd voor het ophalen hiervan.32

BESCHRIJVING VAN HET APPARAAT

Het bedieningspaneel

1. De schakelaar van het licht in de oven2. De schakelaar van het draaispit3. Draaiknop van de oven/grill.4. Draaiknop van de gasbrander achterlinks.5. Draaiknop van de gasbrander voor links.6. Draaiknop van de gasbrander voorrechts.7. Draaiknop van de gasbrander achterrechts.De kookplaat

1. De gasbrander voor links (snel)2. De gasbrander achter links (halfsnel)3. De gasbrander achter rechts (snel)4. De gasbrander voor rechts (hulpbrander)33

In gebruikname Voor het eerste gebruik van uw oven, laat hem een keer verwarmen wanneer deze leeg is. Zorg ervoor dat de kamer voldoend gelucht is: GMV (De Gecontrolleerde Mechanische Ventilatie moet in werking zijn of de ramen dienen geopend te zijn. Hoe kunt u doen?

1. Til het deksel op.

2. Verwijder de accessoires uit de oven.

3. Verwijder de plakkers, de advertentieplaatjes,

de beschermfilm van de deksels van de gasbranders.

4. Verwarm de oven omstreeks 45 minuten

door het draaien van de knop de oven naar de maximale stand. Reinig de accessoires van de oven met een zacht schoonmaakmiddel. Spoel en droog zorgvuldig af. De deur is warm wanneer de oven in werking is. Houd kinderen uit de buurt van het gasfornuis. Wanneer de oven in werking is, moet het deksel opgetild zijn om de oververhitting te vermijden. Gebruik De gasbrander van de oven is voorzien van een thermokoppelbeveiliging. Indien de vlam toevalig gedoofd is (heftige Iuchtstromen, het overstromen van een vloeistof,..) sluit de beveiligingthermokoppel de gastoevoer van de gasbrander van de oven af. U moet de gasbrander van de oven uitdraaien en de grill aanzetten om van het traditionele koken naar het koken met behulp van de grill te overgaan.34 De traditionele oven heeft een temperatuurregeling met 8 standen. Met behulp van de draaiknop van de oven/grill kunt u de geschikte kooktemperatuur kiezen en de grill doen werken. "Uit"-stand 1-8 Temperatuurbereik van de oven Dit symbool wijst op de stand "grill". Het aanzetten van de gasbrander van de oven De aanvoer van het gas naar de brander wordt geregeld door een thermostaat, die er voor zorgt dat de temperatuur in de oven constant blijft.

1. Doe de ovendeur open en til het

beschermdeksel van de stookopening op.

2. Breng een vlam in de nabijheid van de

gasbrander van de oven (tekening 1).

3. Druk de ovenknop in en draai hem tegen

de wijzers van de klok in naar stand “8” (tekening. 2).

4. Wanneer de gasbrander aangezet is,

houd de knop omstreeks 10 seconden ingedrukt om de thermokoppel- beveiliging van de oven in te stellen. Als de gasbrander niet brandt, draai de knop op de stand "uit" en na een minuut herhaal de operatie door het drukken op de knop 15 seconden maximum.

5. Sluit de ovendeur.

6. Warm de oven 10 minuten op en draai

de draaiknop naar de gewenste stand. Voordat u sommige voedingsmiddelen in de oven doet (bijvoorbeeld rood vlees), dient u het te doen stoken wanneer dit leeg is. De instelling van de draaiknop moet dezelfde zijn als de voor koken gekozen instelling. Uitdraaien van de gasbrander Draai de knop in de richting van de wijzers van de klok naar de stand «

tekening 235 De grill De bereikbare delen van het gasfornuis kunnen verwarmen tijdens het gebruik van de grill. Houd kinderen uit de buurt van het apparaat. De grill moet gebruikt worden met geopende deur en de draaiplaat "A" geïnstalleerd . De grillstand is bestemd voor het grillen van vIees dat zacht blijft (rundvlees, varkensvlees.), het bruinen van toast of gratineren van de bereide schotels die bij voorkeur warm moeten zijn (het gratineren van pasta, enz.) Indien u vlees wil grillen acht er dan op dat de druippan één niveau lager ingeschoven wordt ten einde de vetten en sappen te verzamelen.

tekening 3 Het aanzetten van de grill

1. Doe de deur open en trek de "A"-

draaiplaat uit (tekening 3).

2. Druk op de knop van de oven en draai

hem in de richting van de wijzers van de klok tot de stand en houd hem ingedrukt.

3. Breng een vlam in de nabijheid van de

gasbrander (tekening 4) 2 - 3 seconden na het drukken op de knop.

4. Zorg ervoor dat de gasbander brandt en

houd de knop ongeveer 10 seconden ingedrukt alvorens los te laten (voor het instellen van de thermokoppel- beveiliging). Als de gasbrander niet aangestoken kan worden, draai de knop naar de "uit"- stand en herhaal de handeling na 1 minuut door ingedrukt houden van de knop gedurende max 15 seconden. Het uitdraaien van de grill Draai de gehikte draaiknop tegen de richting van de wijzers van de klok naar de "uit" « ».stand. tekening 436 Raadgeving voor het grillen

1. Uw oven dient 5 - 10 minuten

opgewarmd te worden op de "grill"

2. Als de grill warm is, plaatst de plaat

met het stuk vlees daarin op de gewenste afstand van de grill. Houd het stuk vlees daarop zolang het nodig is om het gegrild te kunnen worden.

3. Schuif de druippan op een lagere trap.

4. Na het bruinen van een zijde van het

stuk vlees, draai het om zonder het vlees door te boren. Zo voorkomt u verlies van sappen.

5. Doe de tweede zijde grillen.

6. Strooi zout na het koken.

De kooktijd dient te worden bepaald in functie van de breedte van het stuk vlees zonder rekening te houden met het gewicht ervan. Raadgeving voor het gratineren

1. Het is aanbevolen uw oven op de "grill

"-stand te laten verwarmen (ongeveer 5 minuten).

2. Zet de plaat op het rooster neer en doe

ze samen schuiven tot de gewenste afstand van de grill.

3. Laat de gerechten een paar minuten

lang rusten opdat de warmte van de grill zich optimaal verspreiden kan.37 Het draaispit De bereikbare kanten van het gasfornuis kunnen heet worden tijdens het gebruik van het draaispit. Houd kinderen uit de buurt van het gasfornuis. Het draaispit dient gebruikt te worden met geopend deur en de "A" draaiplaat geïnstalleerd. Het spit en de steun ervan worden heet na het koken. Gebruik hittebestendige keukenhandschoenen. Het gebruik van het draaispit?

1. Doe de ovendeur open en trek de

draaiplaat "A" uit (tekening 5).

2. Schuif een vork aan het spit alvorens het

vlees er op te schuiven.

3. Steek dan de tweede vork erin.

4. Blokeer de vorken met behulp van de

5. Monteer het handvat van het draaispit.

6. Steek de steun van het draaispit in de

opening van het frame bovenaan (tekening 6).

7. Duw het draaispit in de opening van de

oven achteraan in het midden. Bevestig alles aan het frame.

8. Schuif de druippan op een lagere trap.

Het aanzetten van het draaispit

1. Verwijder het handvat.

2. Draai de draaiknop van oven/grill naar de

4. Controleer of het spit draait.

5. Orn het stuk vlees uit de oven te halen,

draai de draaiknop van de oven/grill naar de "uit" « » stand.

6. Stop het draaispit door de

toets in te drukken.

Plaats het handvat op de juiste stand.

8. Trek zachtjes aan het draaispit en haal

het samen met de druippan uit de oven.

9. Verwijder de haak met hittebestendige

tekening 5 tekening 6 tekening 738 Ovenlamp De oven is voorzien van een lamp bestemd voor de controle van de spijzen tijdens het koken. U kunt deze aanzetten door het drukken op de toets die op het bedieningspaneel geplaatst is (tekening 8). Let op dat oven/grill draaiknop op de "uit" « » stand is na het gebruik van oven of grill.

2. De gasbranders van de kookplaat

De kooktafel is uitgerust met branders met veiligheidsthermokoppel. Hierdoor kan u het toestel in alle veiligheid gebruiken. Ingeval van toevallige doving van de vlam zorgt het veiligheidsthermokoppel ervoor dat de gastoevoer binnen enkele seconden worden uitgeschakeld. Door het draaien van de knop naar de op het bedieningspanneel aangeduide standen, kunt u het volgende bereiken (tekening 9) : De stand "uit" Volle vloed (gasbrander op de maximale stand) Vertraagde vloed (gasbrander op de minimale stand) Het is aan te bevelen de maxirnale vloed te gebruiken voor het koken van gerechten de vertraagde vloed voor het stoven ervan . Kies altijd de standen tussen de volle en verminderde vloed en nooit tussen de standen die op volk vloed en "uit" wijzen. tekening 8 tekening 9 Zorg ervoor dat de kookplaat afgekoeld is alvorens het deksel te sluiten ; zoniet kan het het deksel beschagingen oplopen. Het aanzetten van de gasbranders op de kookplaat

1. Druk de knop en draai hem naar links

tot de stand "voIle vlam". Houdt de knop ingedruckt. Breng een vlam in de nabijheid van de gasbrander.

brander zal bijven branden. Herhaal, indien de vlam uitgaat, deze handeling maar houdt de knop nu maximum 15 seconden ingedrukt. Het uitdraaien van de gasbranders39 Draai de knop in de richting van de wijzers van de klok naar de "uit - " stand. Zo wordt de beveiliging geinstalleerd. Pas op dat geen kinderen in de nabijheid van het apparaat zijn zolang dit nog warm is. Zet geen voorwerpen of voedingsmiddelen op de kookplaat neer, die kunnen smelten . Het kiezen van de gasbrander Boven elke knop is er een symbool dat op de betreffende gasbrander wijst. Voor efficiënt koken gebruikt u pannen die met de doorsnede van de gebruikte gasbrander overeenkomen (tekening 10) Het is raadzaam het vermogen van de gasbrander te verminderen wanneer het kookpunt bereikt is. Voor de efficiëntie van de gasbranders dienen de deksels schoon te zijn; Resten op de deksels kunnen onregematigheden veroorzaken. Juist gebruiken Onjuist gebruiken (energieverspilling) tekening 10

4. De met het apparaat geleverde accessoires

Behalve de met het gasfornuis geleverde accessoires, is het aan te bevelen alleen schalen, keukengerei enz. die hittebestendig zijn (neem de gebruiks- aanwijzing van de fabrikant in acht) te gebruiken. Uw gasfornuis is voorzien van:

• een rooster Daarop kunt u het keukengerei neerzetten. U moet de schaal in het midden van het rooster plaatsen.

• een druippan Deze is gebruikt voor het verzamelen van het sap van het gegrilde vlees. De druippan is niet bestemd voor het gebruiken als bakplaat. Haal de druippan uit de oven als deze niet gebruikt is.

• een bescherm plaat Deze moet gebruikt zijn tijdens het grillen en het braden aan het draaispit.

• een draaispit samengesteld uit: - twee vorken - een spit - een handvat - een steun voor het draaispit40 GEBRUIKSAANWIJZING Het koken in de oven

• Voor een economisch energiegebruik is het raadzaam 5 minuten voor het einde van de vastgestelde kooktijd het gasfornuis uit te draaien. De warmte die in de oven blijft kan aan de voltooiing van het koken helpen.

• De dichtheid, het geleidingsvermogen, de kleur van het keukengerei kunnen een invloed hebben op het koken.

• Tijdens het koken zetten sommige gerechten uit, daarom is het raadzaam om geschikte pannen te gebruiken waarvan één derde vrij te blijft.

• Voor het vermijden van de vetspatten, gebruikt u best braadschalen en schotels met hoge randen, waarvan de randen afmetingen evenredig zijn met het stuk vlees dat geroosterd moet worden.

• Doorboor het vel van het gevogelte en de worstjes met een vork voor het koken. Zo voorkomt u het barsten van het vel ervan.

• Om uw oven schoon te houden, zet een aluminiumfolie neer tussen de pot en het rooster. Zo zal de bodem van de oven bescbermd zijn in geval van spatten. Deze aluminiumfolie moet niet volledig de oppervlakte van het rooster bedekken.

• Gebruik hittebestendige glazen borden voor het gratineren en voor het bereiden van de soufflés.

• Voeg vetstoffen toe vlak voor het einde van de kooktijd. Plaatst geen aluminiumfolie direct op de bodem van de oven; anders zal deze het email ervan beschadigen. Wanneer de oven in werking is moet het deksel opgetild zijn. De invloed van het keukengerei op het koken in de oven U moet weten:

• Aluminium potten en schotel van aardewerk bewaren de vochtigheid in het voedsel waardoor de onderkant van het voedsel kan verbleken. Het is eerder aangewezen ze te gebruiken voor patisserie of om het gratineren.

• Geëmailleerde schotels, glazen of porceleienen potten drogen gerechten eerder uit waardoor ze bruinen. Dit is ideaal voor taarten, quiches en andere gerechten met korst. Het koken op de kookplaat Kies altijd een pot die evenredig met de doorsnede van de gebruikte gasbrander is. Als u potten met een brede bodem wilt gebruiken (sterilisatiepot, marmeladepot, wasketel, couscoussier...), plaatst u ze op de achterkant van de kookplaat zodat de bodem van de potten vast erop staat en de rand van de kookplaat niet overschrijdt. Zo voorkomt u dat de vlammen te hoog rijzen en het bedieningspaneel oververhit wordt. Voordat u het deksel sluit wacht erop dat de bovenkant van de kookplaat afkoelt. Zo voorkomt u de beschadiging van het deksel. Het braden op grill en aan spit Laat de ovendeur open tijdens het gebruik van de grill of het draaispit. Houd er toezicht op.41 BAKGIDS Omrekeningstabel: thermostaat- / temperatuurstanden

MAXI De oven moet altijd voorverwarmd worden in de stand van het te bereiden gerecht. Gerechten Stand van de ovenknop Biscuittaart – Viervierden 1 – 2 Pâté – Terrine 3 – 4 Pikante taart - Soufflé 4 – 5 Vis 4 – 5 Gevogelte - Varkensvlees 5 – 6 Rood vlees 7 – 8 De aanwijzingen in de bakgids zijn slechts richtwaarden. Al naar gelang de hoeveelheid van het te bereiden gerecht en het materiaal van de bakpan, -schaal of – vorm zult u deze waarden eventueel moeten aanpassen. Uw ervaring zal u leren de juiste stand te vinden die het best met uw kookgewoonten overeenkomt. Bakken met de grill Gedurende het grillen moet de ovendeur open blijven staan en moet u toezicht blijven houden.42

ONDERHOUD EN REINIGING

Voordat u het fornuis reinigt, pas op dat alle draaiknoppen op de stand: "uit" staan en het apparaat helemaal afgekoeld is. Gebruik geen schurende of agressieve schoonmaakmiddelen en geen schuursponsjes voor het reinigen van uw apparaat. De gasbranders Reinig de deksels van de gasbranders met warm water en een zacht schoonmiddel en verwijder alle resten erop. Gebruik nooit water met azijn voor het reinigen van uw gasfornuis . De kronen van de gasbranders moeten helemaal schoon zijn; verstoppingen kunnen onregelmatigheden van de vlammen veroorzaken. Als u de gasbrander gedemonteerd heeft, pas dan op dat de kronen en de deksels juist geplaatst worden alvorens het fornuis aan te zetten. De hierbovengenoemde delen moeten helemaal droog zijn. Het bedieningspaneel, de draaiknoppen, het geëmaileerde rooster, het deksel van de kookplaat, de zijwanden van het apparaat. Gebruik een vochtig sponsje en zachte schoonmiddelen, spoel en droog. De bovenkant van de kookplaat Reinig het gasfornuis na elk gebruik met behulp van een spons, warm water en een zacht schoonmaakrniddel; vermijd het lekken van het vloeistof in de gaatjes van de kookplaten. Spoel en droog met een zacht doekje. Laat vetspatten eerst weken in wat schoonmaakmiddel. Nooit krassen. Gebruik geen schurende - en agressieve schoonmaakmiddelen omdat het glansemail van de oppervlakte hierdoor kan beschadigd worden. Het is aan te bevelen de azijnvlekken, de druppels van citroensap en de zuurtjes van de kookplaat te verwijderen.43 Oven De ovendeur is warm tijdens het reinigen. Houd de kinderen uit de buurt ervan. Gebruikt u nooit de gasbranders van do kookplaat wanneer uw de oven reinigt. Reinig de oven telkens na het bakken zoals aangegeven voor de bovenkant van het kookstel. De binnenruit kan eenvoudig verwijderd worden voor het reinigen. Verwijder daarvoor de 2 bevestigingsschroeven (tekening. 11). De accessoires Was de accessoires met water en zeep en zorg ervoor dat u ze goed afspoelt en afdroogt. Reiniging van de ovendeur Om de ovendeur volledig te kunnen reinigen, raden wij u aan deze als volgt te verwijderen:

• open de ovendeur geheel,

• draai de twee klemhendels op de scharnieren 60° (tekening. 12),

• sluit de ovendeur gedeeltelijk tot deze een hoek van 30° maakt (tekening. 13),

• til de deur op en trek hem naar voren. Bij het terugzetten van de ovendeur in omgekeerde volgorde te werk gaan. tekening 11 tekening 12 tekening 1344 Principe De wanden van uw oven (behalve de bodemplaat) zijn bedekt met een speciaal soort poreus email, dat mat van aanblik is en ruw aanvoelt. Dit email absorbeert en elimineert vetspatten met behulp van warmte. De bodemplaat is van niet zelfreinigend email. Indien nodig, bijvoorbeeld bij overkoken, kan de bodemplaat verwijderd worden om schoongespoeld te worden. In ieder geval moet de bodemplaat altijd apart gereinigd worden, voordat u overgaat tot het zelfreinigen van het katalytisch email. Dit om te vermijden dat vuil opnieuw ingebakken wordt. Als er op de bodemplaat gespild is, reinig deze met een spons en een zacht reinigingsmiddel. Katalytische reiniging Tijdens het braden waarbij veel vet wegspat (gevogelte, gebraad,…), zijn de kookduur en de temperatuur niet altijd voldoende om alle vet te verwijderen. Doe in dit geval direct na het bakken het volgende:

1. Haal alle accessoires uit de oven (grill,

2. Zet de oven/grillknop op de

maximumstand en laat de oven leeg opwarmen gedurende 30 minuten.

3. Zet vervolgens de functieknop oven/grill

op de positie en laat de oven gedurende 5 minuten opwarmen. Voert u deze reiniging uit met een koude oven, reken dan op 45 minuten reinigingstijd. Spuit geen reinigingsmiddelen op de wanden van katalytisch email. Gebruik nooit een metaalspons, schuurmiddelen, reingingsmiddelen of scherpe voorwerpen, zoals messen of schrapers die het email kunnen beschadigen en minder doeltreffend maken.45 STORINGEN Het is aan te bevelen de volgende testen aan uw gasfornuis uit te voeren voordat u de servicedienst belt. De storing kan een eenvoudige onregelmatigheid zijn die u kan zelf herstellen. Indien na het controleren van deze verschillende onderdelen de onregelmatigheid niet verdwijnt, neem contact met de servicedienst. Klachten Oplossingen De branders werken geen van allen Een kookbrander of de ovenbrander wil niet aangaan. De kookresultaten zijn niet bevredigend. De oven rookt Controleer of:

• de gastoevoer niet afgesloten is,

• de gasleiding in de juiste stand staat,

• de gasfles niet leeg is. Controleer of:

• de kookbrander goed op zijn plaats zit,

• de brander niet nat is. Controleer of:

• de thermostaat in de juiste stand staat,

• de kookduur aangepast is,

• de grill goed in de oven geplaatst is,

• u de juiste bakschotel- of vorm gebruikt. Controleer of :

• de oven niet gereinigd moet worden,

• het gerecht niet over de rand komt,

• er niet teveel vet- of jusspatten op de wanden van de oven zitten.46

AANWIJZINGEN BESTEMD VOOR DE INSTALLATEUR

• Controleer of het apparaat conform is aan de normen van de lokale gasdistributie (de natuur en de druk van het gas) voor de installatie ervan.

• Dit apparaat moet geplaatst worden alleen in een ruimte die genoeg gelucht is.

• De instellingseisen van dit apparaat zijn vermeld op het typeplaatje ervan.

• Dit apparaat heeft geen aansluiting aan een afvoerbuis. Het opstellen en het aansluiten aan het gasnet dienen overeenkomstig de geldende normen hiervoor uitgevoerd te zijn. U moet aan ventilatiesnormen een bijzondere aandacht schenken.

• Dit gasfornuis is een X apparaat. Dat betekent dat de meubelstukken die naast dit gasfornuis staan niet de hoogte ervan kunnen overschrijden. Deze norm is bestemd voor het beschermen van de meubelstukken.

• De wanden dicht bij het apparaat moeten van hittebestendige stoffen vervaardigd of met dergelijke stoffen bedekt zijn. Aansluiting aan het gasnet

• Controleer doorsnede van de gasleidingen geschikt zijn voor het verzekeren van de gastoevoer (Raadpleeg uw gasbedrijf).

• Controleer of alle aansluitingen dicht zijn

• Monteer een afsluitingskraan die bereikbaar en zichtbaar moet zijn.

• Indien u over een soepele gasslang beschikt, dient deze bereikbaar en zichtbaar te zijn. Hij moet niet achter het apparaat geplaatst worden.

• Vervang de soepele gasslang een beetje voor het vervallen van de garantie ervan. Aansluiting aan het electriciteitsnet Controleer of:

• het vermogen van de installatie voldoende is

• de voedingsdraden in goede staat verkeren

• de doornsnede van de voedingsdraden overeenkomstig de installatienormen zijn

• de vaste installatie van een omnipolaire verbreker voorzien is, met een afstand van minder dan 3 mm tussen de contacten. Het onderhoud en de installatie van het gasfornuis moeten overeenkomstig de geldende regelingen en normen door een bevoegde vakman uitgevoerd zijn. We zijn niet verantwoordelijk voor persoonlijke letsels in geval van een onjuiste aarding.47 TECHNISCHE KENMERKEN Vrijstaand apparaat Klas 1 Kookplaat Het deksel van de kookplaat Het rooster Gasbrander voor rechts Gasbrander achter rechts Gasbrander voor links Gasbrander achter links Geëmaileerd Geëmaileerd Hulpbrander gasbrander Snelle gasbrander Snelle gasbrander Halfsnelle gasbrander 1,0 kW 2,6 kW 2,6 kW 2,0 kW Oven Oven Vermogen van de oven Grill Vermogen van de grill De gloeilamp van de oven Reiniging gas 3,2 kW gas 2,5 kW gloeilamp 15W type E 14 katalyse Toebehoren Rooster Druippan Gebakplaat Bescherm plaat Draaispit Afmetingen Hoogte Breedte Diepte 850 mm 550 mm 550 mm Dit apparaat is in overeensteming met de volgende Europese richtlijnen vervaardigd: 90/683; 73/23 (laag voltage) en de wijzingen eraan, 89/336 (Electromagnetische compa- tibiliteit) en de wijzigen eraan, 90/396 (Gasapparaat); 93/68 (Alge-mene Richtljinen) en de wijzigingen eraan.48 INSTALLATIE Plaatsing Verwijder de verpakking en de kunststof bedekking en plaats het gasfornuis in een droge en geluchte ruimte (tekening 14). Plaats het gasfornuis niet in de buurt van gordijnen, papier of flessen alcohol enz. Het gasfornuis moet neergezet zijn op een hittebestendigde vloer

Dit gasfornuis behoort tot de klasse "1" die in verband is met de bescherming tegen de oververhitting van do oppervlakten in zijn nabijheid. Houd een afstand van 2 cm tussen de zijwanden van do meubelstukken en uw fornuis.(tekening 15). Deze meubelstukken moet niet hoger dan de kookplaat zijn. De ventilatie van de kamer Het branden van het gas is mogelijk dankzij de zuurstof die zich in de lucht bevindt (2m

lucbt/h x kW van het geinstalleerde vermogen - zie het typeplaatje van uw apparaat). Daarom is de luchtverversing en de afvoer van de gebrande gassen nodig. De luchtverversing dient te worden verzekerd door één of meer openingen in de buitenwanden of deuren met een totale oppervlakte van ongeveer 100 cm

De openingen moeten geplaats zijn in de nabijheid van de vloer en bij voorkeur tegenover de kant waarop de afvoer van het gebrand gas zich bevindt, Pas op dat de openingen niet verstopt zijn . 2 cm 2 cm 59 cm tekening 14 2 cm 59 cm tekening 1549 Aansluiting aan het gasnet Uw gasfornuis is afgesteld op het gasttype dat vermeld staat op het typeplaatje . Het veranderen van de afstelling kan noodzakelijk zijn. In dat geval moet u de hieronder vermelde handelingen volgen. Verifieer of de gasdruk in overeenstemming is met de in de tabel aangegeven waarden. Deze verzekeren zowel een juiste en energiebesparende werking alsmede een langere levensduur van uw gasfornuis. Butaangas of propaangas : zorg ervoor dat de drukregelaar devolgende gasdruk verzekert: 28 mbar voor butaangas en 37 mbar voor propaangas. Aansluiting met een vaste buis of een metalen en soepele slang Om veiliger te zijn raden we aan de aansluiting uit te voeren met vaste buizen (bv. in koper) of met soepele buizen in inoxstaal zodat het toestel niet beschadigd raakt. De aansluiting aan de gasmond voor deze toestellen is Gc 1 / 2 “. Aansluiting met soepele, buis Wanneer u voor de aansluiting een soepele buis of slang gebruikt, controleer ze dan op de volgende punten: - de slang vertoont geen plooien, versmallingen, brandsporen ; zowel aan de beide uiteinden als over de volledige lengte ; - het materiaal is niet hard geworden en is dus nog steeds even soepel en buigzaam ; - de verbindings- en sluitingsringen (als er zijn) zijn niet geroest ; - de geldigheidsdatum (als er een is) is niet verstreken.50 De slang moet als volgt geplaatst worden : - mag niet onder spanning grasm of gedraaid zijn ; - mag niet in aanraking komen met scherpe voorwerpen of met scherpe randen ; - het moet makkelijk zijn om de staat van de slang te controleren. Indien er zich toch één van bovenvermelde dingen voordoet (of meerdere tegelijk) moet u de slang niet laten herstellen maar volledig vervangen. BELANGRIJK Wanneer de installatie voltooid is, gaat u de goede vastheid van de verbindingen na met schuim of zeepwater maar NOOIT met een vlammetje. Het gasfornuis is voorzien van een soepele voedingskabel met stekker die een aansluiting op een stopcontact moet hebben. Het stroomvoltage moet 230V, 50Hz zijn. De zekering: 16A (rnaximaal). Opmerking: Controleer de waarde van het totale vermogen om de waarde van de zekering te kunnen vaststellen. De aansluiting van een vaste installatie aan het stroomnet dient uitgevoerd te zijn door middel van een verbreker met een omnipolaire verbreking met een afstand minder dan 3 mm tussen de contacten.51 De gele - groene aardleiding moet niet verbroken zijn door middel van een verbreker. De voedingskabel moet zo geplaatst worden dat de temperatuur ervan niet 50

op de kamertemperatuur overschrijdt. Voor het aansluiten van het apparaat, controleer of:

• de zekeringen en de huishoudolijke elektrische installatie de elektrische lading kunnen verdragen (zie het typeplaatje),

• het stopcontact en de omnipolaire verbreking moeten bereikbaar blijven tijdens de installatie van het apparaat. De voedingskabel mag alleen door een erkende elektricien vevangen worden. Gebruik een voedingskabel met een doorsnede die met de elektrische lading overeenkomt. Ongeacht de modaliteiten van aansluiting, moet de aarding van het apparaat uitgevoerd zijn overeenkomstig de geldende normen.52 GAS WISSELEN Uw gasfornuis is bestemd voor werking met aardgas, Propaangas en Butagas. Dit is niet ontworpen voor het werken met gebutaaneerde of gepropropaaneerde lucht. Voor het veranderen van do gastype moet u:

• de injectoren vervangen (kookplaat, oven, grill),

• de verminderde gasvloed instellen (kookplaat, oven) ,

• de circulatie van de eerste Iucht instellen (oven, grill),

• de gasaansluiting testen

1,15 1,15 0,80 0,80 25,0 25,5 22,0 23,5 181,5 Plakken de met het apparaat geleverde plakker (de zak van de injectoren) voor het gebruikte gastype.53 Vervangen van de inspuiters Elk apparaat is uitgerust met een set inspuiters voor elk type gas. De diameter van de spuitmond van elke inspuiter is aangegeven in honderdste milimeters op de inspuiter. Vervang als volgt de inspuiters:

1. Verwijder de grill;

2. Verwijder de branders;

3. Draai de inspuiters los met dopsleutel

nr. 7 (tekening. 16) en vervang ze door de inspuiters die bestemd zijn voor het soort gas dat u gebruikt (zie tabel nr. 1) Zet de branders en de grill weer op hun plaats. Regelen van het gereduceerd vermogen van de kookbranders Let op dat het gereduceerd vermogen juist is ingesteld als u van het ene soort gas overschakelt op een ander. Een correcte vlam moet bij een gereduceerd vermogen ongeveer 4 mm hoog zijn; een bruuske overgang van de maximumstand naar een lagere stand, mag nooit tot gevolg hebben dat de vlam dooft. Stel de vlam als volgt in:

1. Steek de brander aan;

2. Draai de knop naar de minimumstand;

3. Verwijder de knop;

4. Draai de regelschroef? (die zich rechts

van de as van het kraantje bevindt, zie tekening. 17) losser of vaster tot u een heel korte, maar stabiele vlam krijgt voor aardgas. Voor butaan- en propaangas draait u de schroef volledig vast in de richting van de wijzers van de klok.

5. Zet de knop weer op zijn plaats.

6. Draai de knop meermaals van de

maximum- naar de minimumstand om te controleren of de vlam stabiel blijft. tekening 16 tekening 1754 Vervangen van de inspuiter van de ovenbrander Vervang de inspuiter van de ovenbrander als volgt:

1. Raadpleeg tabel 1 voor de diameter van

de te gebruiken inspuiter;

2. Verwijder de bodemplaat;

3. Verwijder de brander uit de oven door

hem naar achter te duwen;

4. Vervang de inspuiter met behulp van

dopsleutel nr. 10. Zet de brander en de bodemplaat wer up hun plaats. Vervangen van de inspuiter van de grillbrander Vervang de inspuiter van de grillbrander als volgt:

1. Verwijder de brander door de schroef te

2. Vervang de inspuiter met behulp van

3. Zet alles weer op zijn plaats.

Regelen van de primaire luchttoevoer van de ovenbrander Draai schroef “M” van de luchtregeling “A” los met een schroevendraaier (tekening. 18). Schuif de ring naar achteren of naar voren om de luchtdoorvoer verder te openen of af te sluiten volgens de aanwijzingen in de inspuitertabel. Steek de brander aan om te controleren hoe de vlammen eruit zien. Regelen van de primaire luchttoevoer van de grillbrander Draai de regelschroef van de luchtregelbuis (tekening. 19) al naar het gebruikte gas los met een schroevendraaier. Verplaats volgens de aanwijzingen in de inspuitertabel de buis zodanig dat de luchtdoorvoer groter of kleiner wordt. Steek de brander aan om te controleren hoe de vlammen eruit zien.

opening ring tekening 18 leiding voorinstellingschroefopening tekening 1955 Regelen van het gereduceerd vermogen van de ovenbrander Dit is enkel mogelijk voor de ovenbrander (de grill heeft een vast vermogen). Regel het gereduceerd vermogen van de ovenbrander als volgt:

1. Steek de brander aan;

2. Draai de knop naar de maximumstand;

3. Verwijder de knop;

4. Draai de regelschroef (tekening. 17)

ongeveer 3 maal rond tegen de wijzers van de klok in;

5. Zet de knop op zijn plaats en laat de

oven ongeveer 10 minuten opwarmen;

6. Zet de knop in de laagste stand zodat er

met gereduceerd vermogen gewerkt kan worden. Verwijder de knop, let erop dat de spindel van de kraan niet gaat draaien en draai de schroef langzaam vast tot u een vlam van 3- 4 mm hoog krijgt.56

HET VERVANGEN VAN DE GLOEILAMP

Let op dat alle draaiknoppen in de

- uit » positie staan alvorens de gloeilamp te vervangen. Deze gloeilamp van 15 W (type: sokkel; schroef E 14; 230 I 240 V) is een speciale "warmte" gloeilamp die hittebestendig is aan een temperatuur van 300

De gloeilamp is geplaatst aan de achterkant van de oven en is bereikbaar via de binnenkant ervan. Om toegang tot de gloeilamp te hebben :

1. Schroef de glazen beschermhoed van de

gloeilamp los (tekening 20).

2. Draai de gloeilamp los.

3. Vervang de gloeilamp.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.342 722 804-A-110205-01
