Producttype	7-inch LCD-monitor
Merk	Salora
Model	LCD7010
Afmetingen (L x B x H)	204 x 151 x 12 mm
Gewicht	0,327 kg
Voeding	DC 10-12 V (AC/DC-adapter niet meegeleverd voor thuisgebruik, Y-kabel voor auto meegeleverd)
Vermogen	6 W
Kleursysteem	PAL
Gebruikstemperatuur	5-40 °C
Luchtvochtigheid bij gebruik	10-75%
Opslagtemperatuur	-20 tot 60 °C
Belangrijkste functies	AV-ingang, volume- en helderheidsregeling, reverse-functie (beeld omkeren)
Installatie	Op hoofdsteun (met tas en riem) of op een vlak oppervlak
Aansluitingen	AV-ingang, koptelefoonaansluiting, DC-ingang 10-12 V
Inhoud van de verpakking	LCD-monitor, tas, AV-adapterkabel, Y-kabel voor auto, gebruikershandleiding
Onderhoud en reiniging	Gebruik een licht vochtige doek; gebruik geen oplosmiddelen of schurende producten
Veiligheid	Niet blootstellen aan regen, vocht, direct zonlicht; behuizing niet openen; gebruik uitsluitend de meegeleverde adapter
Koptelefoongebruik	Aansluiten op de koptelefoonaansluiting; de luidsprekers worden automatisch uitgeschakeld

Veelgestelde vragen - LCD7010 SALORA

Hoe installeer ik de monitor op een hoofdsteun?

Plaats de monitor in de tas door de onderkant in de gleuf te schuiven en gebruik dan het klittenband om hem vast te zetten. Wikkel de riem om de hoofdsteun en trek hem stevig aan.

Welke voeding gebruik ik thuis?

Sluit een AC/DC-adapter (niet meegeleverd) aan op de DC-ingang van de monitor en steek deze in een stopcontact van 100-240 V AC. Zorg dat u een geschikte adapter gebruikt.

Hoe voed ik de monitor in een auto?

Gebruik de meegeleverde Y-kabel voor auto: sluit deze aan tussen de DC-ingang van de monitor en de sigarettenaansteker van de auto.

Hoe sluit ik een extern apparaat aan (camcorder, DVD)?

Gebruik de meegeleverde AV-adapterkabel om de uitgang van het apparaat aan te sluiten op de AV-ingang van de monitor.

Hoe draai ik het beeld om?

Gebruik de knop reverse op de monitor om het beeld horizontaal om te keren.

Kan ik een koptelefoon gebruiken met deze monitor?

Ja, sluit een optionele koptelefoon aan op de koptelefoonaansluiting. De ingebouwde luidsprekers worden dan automatisch uitgeschakeld.

Hoe reinig ik het scherm zonder het te beschadigen?

Gebruik een licht vochtige doek. Gebruik nooit oplosmiddelen, schurende producten of agressieve schoonmaakmiddelen die het scherm kunnen krassen.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Stel het apparaat niet bloot aan regen, vocht of direct zonlicht. Open nooit de behuizing (risico op elektrische schok). Koppel de voeding los voor reiniging.

Wat moet ik doen als het beeld te donker of te licht is?

Gebruik de knop voor helderheidsregeling op de monitor om de verlichting van het scherm aan te passen.

Is de monitor compatibel met NTSC-systemen?

De monitor is gespecificeerd voor het PAL-systeem. NTSC-compatibiliteit is niet gegarandeerd.

GEBRUIKSAANWIJZING LCD7010 SALORA

Belangrijke opmerking

In vele landen is het verboden om een voertuig te besturen dat is uitgerust met een televisiescherm dat zich voor de rugzijde van de chauffeur bevindt of dat voor de bestuurder direct of indirect zichtbaar is terwijl hij het voertuig bestuurt. Voor veiligheid mag het toestel dus nooit geïnstalleerd worden zodat het zichtbaar is voor de bestuurder van het voertuig.

Verwittigingen

- Gebruik geen solventen of reinigingsmiddelen om de monitor te reinigen.

- Gebruik geen schurende reinigingsmiddelen vermits daardoor krassen op het scherm kunnen ontstaan. Gebruik een licht bevochtigd doekje om het scherm te reinigen als het vuil is.

- Zet de volumeregeling op minimum alvorens de hoofdtelefoon aan te sluiten.

- Oefen geen druk uit op het scherm.

- Vermijd dat kinderen het scherm aanraken omdat het dan vuil of beschadigd kan worden.

Inhoudsopgave

A. Inleiding....2

B. Verwittigingen....2

C. Inhoud van de verpakking.... 3

D. Installatie van de monitor....3

E. Bedieningen/aanduidingen/aansluitingen.... 4

F. Voeding van het toestel.... 4

G. Bediening.... 5

H. Gebruik van hoofdtelefoon.... 6

Dank u voor de aankoop van de 7" LCD (Liquid Crystal Display) monitor. Hij kan gebruikt worden als een bijkomende monitor of als vervanging van een verloren of beschadigde monitor. De monitor is uitgerust met absolute topelektronica, en is ontwikkeld voor een gemakkelijk draagbaar gebruik.

Gelieve de gebruiksaanwijzing te lezen alvorens het toestel in gebruik te nemen. De gebruiksaanwijzing helpt u bij het installeren van het toestel en het bekomen van de beste resultaten.

B. Verwittigingen

1. Gebruik alleen de adapter die bij het toestel geleverd werd. Wanneer het toestel gedurende lange tijd niet gebruikt wordt, dient de voeding afgesloten te worden. Sluit eerst de voeding af en trek dan pas de kabel uit het toestel.
2. Zorg er voor dat het toestel geïnstalleerd is volgens de instructies en afbeeldingen van deze handleiding.
3. Om brand of elektrische schokken te vermijden mag het toestel niet blootgesteld worden aan regen, vocht of lange periodes van direct zonlicht. Hou het toestel uit de buurt van warmtebronnen. Gebruik of bewaar het toestel niet in de buurt van sterke magnetische velden. Mors geen vloeistof van eender welke aard op het toestel (dit kan brand of elektrische schokken veroorzaken).
4. Om goede ventilatie te verzekeren mogen de openingen van het toestel nooit afgesloten worden.
5. Om elektrische schokken te vermijden mag de rugzijde van het toestel nooit geopend worden. Binnenin bevinden zich geen bruikbare onderdelen. Contacteer gekwalificeerd personeel als het toestel hersteld moet worden.
6. Sluit eerst de voeding af alvorens het toestel te reinigen.

C. Inhoud van de verpakking

Onderdeel Aantal

1. 7" LCD monitor1
2. Draagtas1
3. A/V adapterkabel1
4. Gebruiksaanwijzing 1
5. Y-type autokabel 1

D. Installatie van de monitor

Optie 1 Aan de hoofdsteun (zie figuur 1)

Schuif de monitor in de draagtas zodat de onderzijde van de monitor in de sleuf onderaan de draagtas past. Gebruik de Velcroband om de monitor vast te maken aan de draagtas. Breng de riem van de draagtas rond de hoofdsteun en trek strak aan totdat de draagtas veilig is vastgemaakt.

Optie 2 Op een plat oppervlak (zie figuur 2)

Draai de basis van de monitor achterwaarts en plaats het op een plat oppervlak. Regel het scherm voor een juiste invalshoek. Dit kan gebeuren met de monitor in of uit de draagtas.

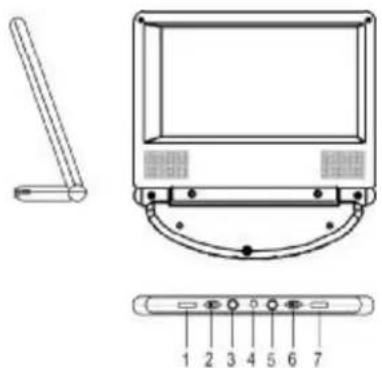

E. Bedieningen/aanduidingen/aansluitingen (zie figuur 3)

1) Volumeregeling
2) Omkeerschakelaar (reverse)
3) Aansluiting hoofdtelefoon
4) DC 10-12 V aansluiting
5) AV ingang
6) Aan/uit schakelaar
7) Regeling helderheid

OPMERKING: met de 'reverse'-toets kan het beeld op het scherm omgedraaid worden.

F. Voeding

Optie 1 Thuis (zie figuur 4)

Opmerking: de AC/DC stroomadapter is niet bijgeleverd.

Sluit de netstroomadapter aan op de DC-ingang van de monitor en sluit de adapter aan op de netstroom 100-240 Volt. Dit kan gebeuren met de monitor in of uit de draagtas.

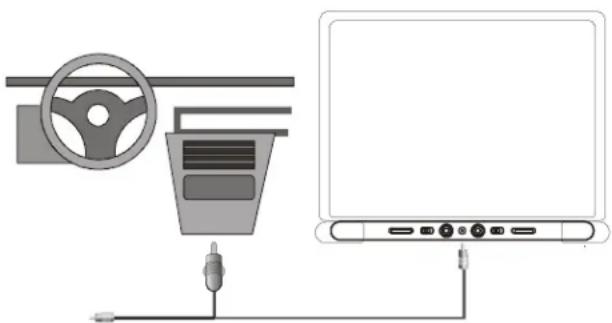

Optie 2 In een voertuig (zie figuur 5)

Sluit de DC-kabel aan op de DC-ingang van de monitor en het andere einde van de kabel op de sigarenaansteker van het voertuig.

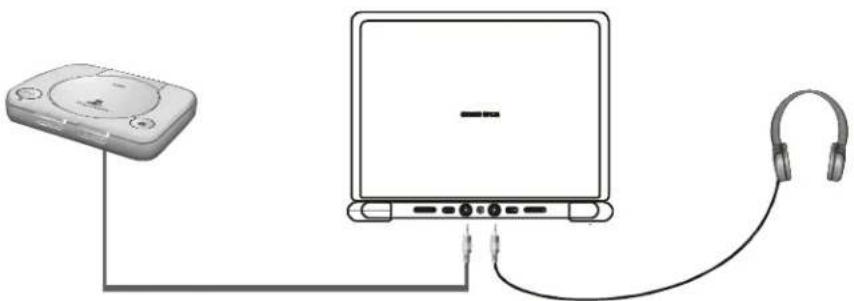

G. Bediening (zie figuur 3 en 6)

1. Zet de schakelaar in de AAN stand om de monitor in te schakelen. De POWER indicatie licht op.
2. Sluit via de AV adapterkabel een camcorder, een videospel, een DVD-speler of een videospeler aan op de AV-ingang van de monitor.
3. Gebruik de helderheidcontrole om de helderheid in te stellen.
4. Gebruik de volumeknop om het niveau van het geluid te regelen.

H. Gebruik van een hoofdtelefoon (zie figuur 6)

Een optionele hoofdtelefoon kan gebruikt worden met de monitor. Sluit de hoofdtelefoon aan op de hoofdtelefoonaansluiting van de monitor.

OPMERKING: door het aansluiten van een hoofdtelefoon worden de luidsprekers automatisch uitgeschakeld.

I. Specifications

Kleursysteem: PAL

Schermgrootte: 7 inch

Gebruikstemperatuur: 5-40°C

Grenzen vochtigheid omgeving: 10-75%

Bewaartemperatuur: -20-60°C

Afmetingen (b x d x h): 204 x 151 x 12 mm

Gewicht: 0

,327 kg

Dit symbool op het toestel of in de handleiding betekent dat elektrische of elektronische apparatuur niet met gewoon huisafval weggeworpen mag worden. In Europa bestaan er verschillende ophaal- en recyclagesystemen voor dergelijke apparatuur.

SALORA
