GEBRUIKSAANWIJZING KDCW3041A KENWOOD

Voor de ingebruikneming 39

Basisbediening 40

Algemene functies

Tunerfuncties

CD-weergavefunctions

Algemene bediening 42

Audioregeling

Audio-installing

Luidsprekerinstelling

Omschakelen van het display

Tunerbediening 44

PTY(Programmatype)

Vastleggen van voorkeurprogrammatypes

Veranderen van de taal voor de PTY-functie

Bediening van muziek-CD's en audiobestanden 45

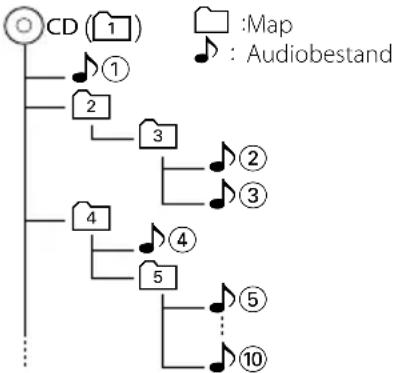

Mapkeuze

Menubediening 46

Menusystem

Handmatig instellen van de klok

Instellen van het display van de hulpingangsbron

Installing van de demonstratiemodus

Appendix 48

Toebehoren/Installatieprocedure 50

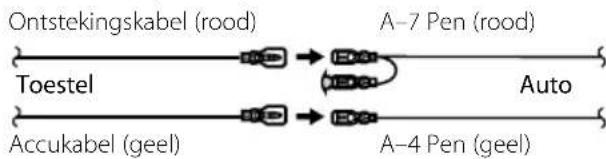

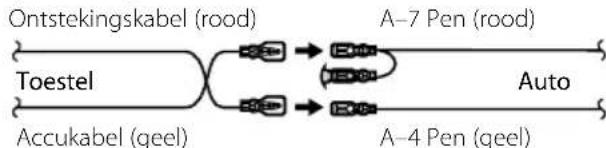

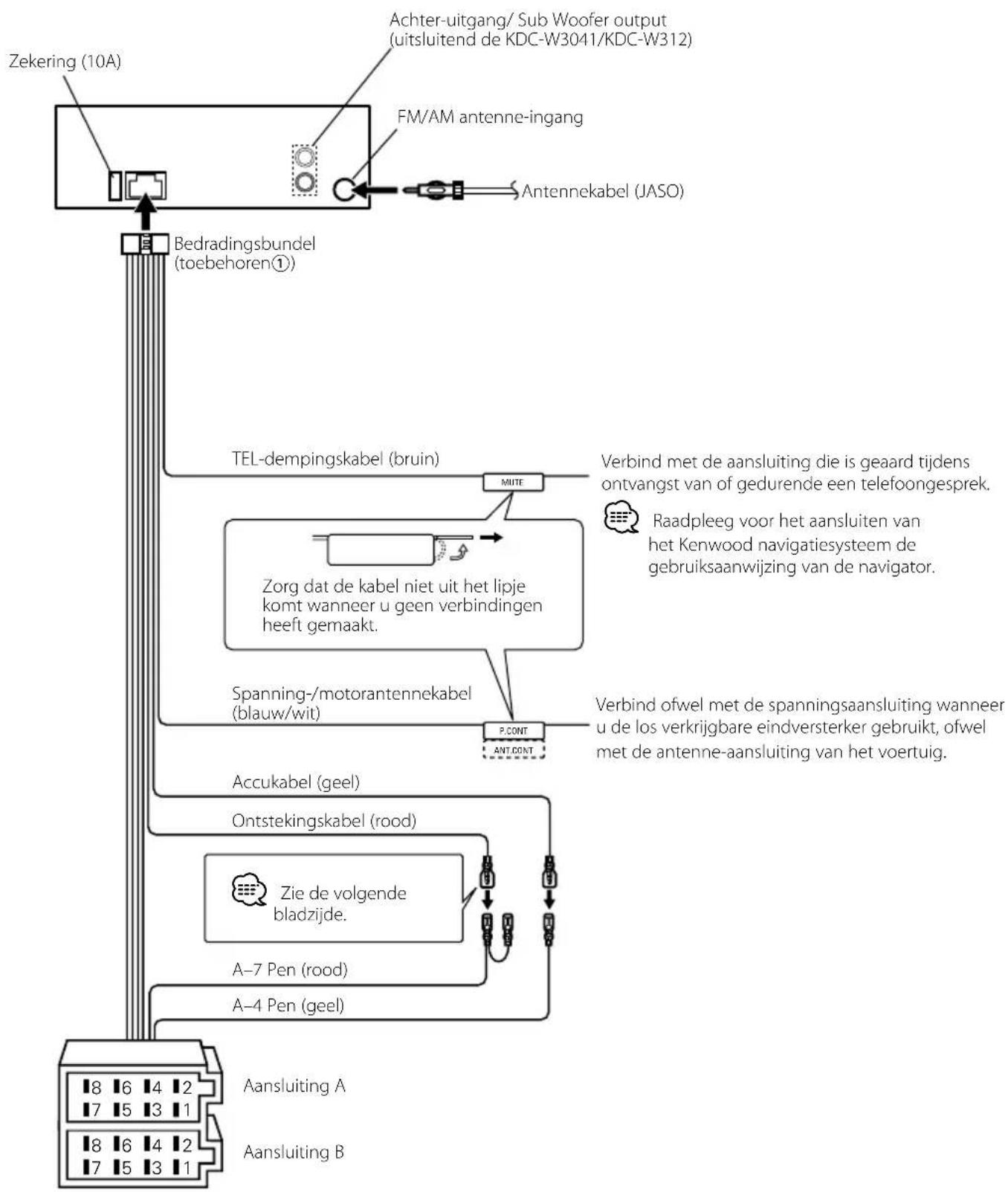

Verbinden van kabels met aansluitingen 51

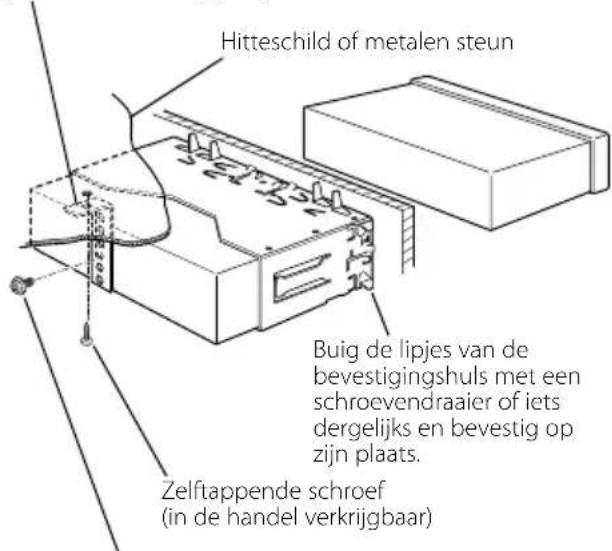

Installatie/Verwijderen van het toestel 53

Oplossen van problemen 54

Voor de ingebruikneming

WAARSCHUWING

Voorkom persoonlijk letsel en/of brand en neem derhalve de volgende voorzorgsmaatregelen:

• Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munte en gereedschap) in het toestel.

Wonneer u dit toestel voor het eerst gez血液循环t

Dit toestel is aanvankelijk ingesteld op de demonstratiefunctie.

Wanneer u dit toestel voor het eerst gebruikt, moet u de (blz. 47) annuleren.

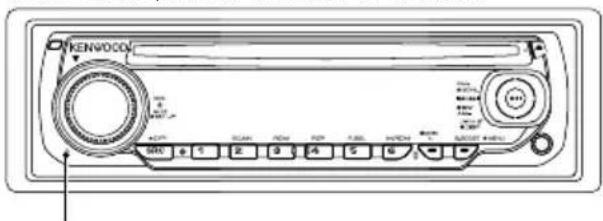

Terugstellen van uw toestel

• Druk op de resettoets wanneser het toestel niet juist functioneert. Wanner u op de resettoets drukt, worden het toestel teruggezet op de fabrieksinstelleningen.
• Druk op de resettoets wanneer de automatische diskwisselaar Niet juist functioneert. Hierna behoort het toestel opnieuw normala te werken.

Resettoets

Reinigen van het toestel

Als het voorpaneel van dit toestel vuil is, moet u het met een droge zachte doek, bijvoorbeeld een siliconendoek, schoonvegen.

Als het voorpaneel erg vuil is, veegt u het vuil weg met een doek die is bevochtigd met een neutraal reinigingsmiddel en veegt u verwolgens het reinigingsmiddel weg.

• Spuit geen reinigingsmiddelrechtstreeks op het toestel,want dit kan de mechanische onderdelen beschadigen. Veeg het voorpaneel Niet schoon met een harde doek of met een vluchtig middel als verdunner of alcohol,want dit kan leiden tot krassen of het verdwijnen van letters.

Reinigen van de aansluitpunten van het voorpaneel

Veeg de aansluitpunten op het toestel zich of het voorpaneel indien nodig met een droge, zachte doek schoon.

Kondens op de lens

Wonneer u de autoverwarming aanzet bij rage temperaturen worden er möglichk condens op de lens van de CD-speler gezormd. De lens "beslaat" en CD's können nicht worden afgespeeld. Verwijder in zo'n geval de CD en wacht totdat de condens is verdampt. Raadpleeg uw Kenwood-dealer indien het toestel na eenijdje nog Niet normal functioneert.

• Raadpleeg uw Kenwood-dealer indien u problemen of vragen hebtijdens de installmentie.
  Vraag bij aankoop van optionele accessoires aan uw Kenwood-dealer of deze functioneren met uw model en in uw gebied.

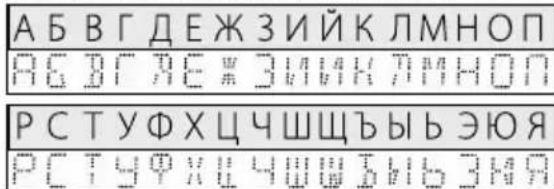

• Dit toestel kan de volgende tekens weergeven: A-Z 0-9 @''`% &* + =, / \<> [ ] (); ^ -{} | ~.
• De RDS-functie werkt nicht als de service door geen enkele zender worden ondersteund.
• De afbeeldingen van de display en het voorpaneel in deze gebruiksaanwijzing�n slechts voorbeelden en+zijn bedoeld om het gebruik van de bedieningselementen te verduidelijkken. Bijgevolg kan het�n dat datgene wat worden weergegeven op het afgebeelde display afwijk van wat in werkelijkheid op het display verschijnt.

Hanteren van CD's

• Raak het opgenomen oppervlak van de CD Niet aan.
• Plak geen plakband e.d. op de CD. Gebruik ook geen CD's waar plakband e.d. op geplakt is.
• Gebruik geen accessoires voor disktypes, e.d.
  Veeg vanuit het midden van de disk waar de rand.
• Neem de CD's horizontal uit het toestel.
• Verwijder voor gebruik eventuele bramen in het middengat of de rand m.b.v. een balpen, e.d.

• CD's die nicht rond zichn können nicht worden gebruikt.

• CD's met kleuren op het opgenomen oppervlak können nicht worden gebruikt.
• Dit toestel kan alleen CD's met het kenteken

Het is möglichk dat disks zonder dit kenteken nicht fouloos worden weergegeven.

• Een Niet-afgesloten CD-R of CD-RW kan nicht worden weergegeben. (Raadpleeg de instructies van de CD-brandersoftware en de gebruiksaanwijzing van uw CD-brander voor details over het aflsuitingsproces.)

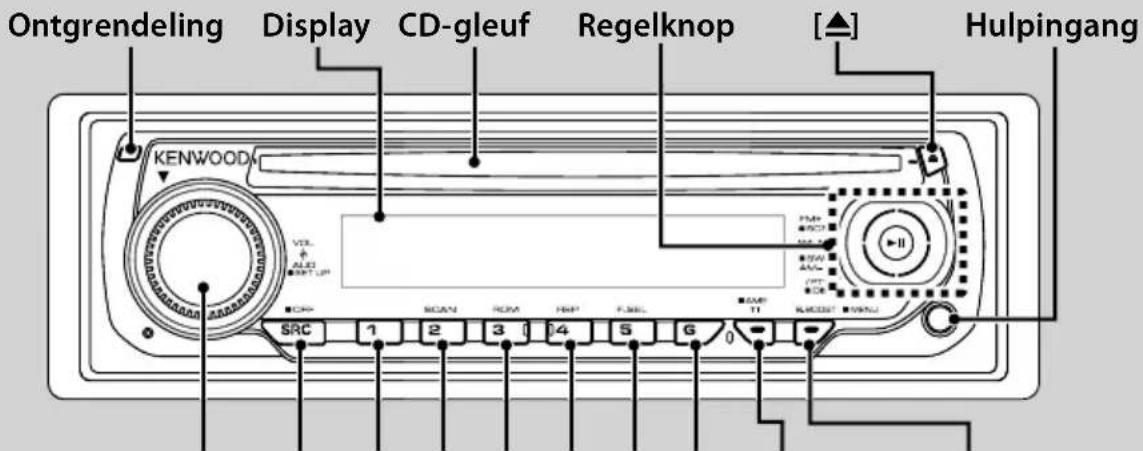

Basisbediening

[VOL] [SRC] [1] [2] [3] [4] [5] [6] [TI]/[AUTO] [B.BOOST]

Algemene functions

Spanning/geluidsbron-keuzetoets

Schakelt de spanning in.

Wanner de spanning is ingeschakeld, schakelt u met iedere druk op deutsche toets achetereenvolgens over tussen tuner ("TUNER"), CD ("CD"), hulpingang ("AUX") en standby ("STANDBY").

Houd de toets tenminste 1 seconde ingedrukt om de spanning uit te schakelen.

Volumeregelaar

[VOL]

Lagetonenversterking

[B.BOOST]

Telkens wanner deze toets wordt ingedrukt,
wordt achetereenvolgens overgeschakeld:tussen
versterkingsniveau 1 ("BB-L L1"),versterkingsniveau 2 ("BB-L L2") en geen versterking ("BB-L OFF").

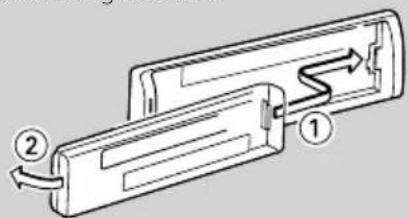

Voorpaneelontgrendeling

Ontgrendeling

Ontgrendelt de vergrendeling van het voorpaneel zodate
het paneel kan worden verwijderd.
Plaats het voorpaneel terug zoals onderstaande
afbeelding LAST ZEN.

• Het voorpaneel is een precisie-onderdeel en kan gemakkelijk beschadigd worden door schokken en stoten.
• Bewaar het voorpaneel in de voorpaneelhouser verwijl het is verwijderd.

• Leg het verwijderde Voorpaneel (en de houder voor het Voorpaneel) Niet opplaatsen die aan direct zonlicht, ditte of extreme vochtigheid bloatstaan. Vermijd ookplaatsen waar het zeer stoffig is of waar gevaar bestaat voor waterspatten.

• Voorkom onjuist functioneren en raak de aansluitingen op het toestel of van het Voorpaneel Niet met uw vingers aan.

Hulpingang

Sluit op deze aansluiting een draagbare muziekspeler met ministekkerkabel (3,5) aan.

• Gebruik een stereo ministekker zonder waarstand.

Demping van het volume bij een binnenkomend telefoongesprek

Wanner er een gesprek binnenkomt, verschijnt "CALL" op het display en pauzeert het audiosysteme. Na beeindiging van het gesprek, verdwijnt "CALL" van het display en wordt het audiosysteme weer ingeschakeld. Het audiosysteme wordt ookooringeschakeld wanner tijdens het gesprek op [SRC] wordt gedrukt.

Subwooferuitgang (KDC-W3041/KDC-W312)

Regelknop

Telkens wanner de onderkant gedurende tenminste 2 seconden ingedrukt worden gehonden, worden overgeschakeldussen aan ("SW ON") en uit ("SW OFF").

Tekst/titel verschuiven (KDC-W3041/KDC-W312/

KDC-W241)

Regelknop

Telkens wanner de bovenkant gedurende tenminste 2 seconden ingedrukt worden gehonden, verschuift de op het display getoonde tekst van de CD, het audiobestand of de radio.

Tunerfuncties

Bandkeuze

Telkens wanner de bovenkant worden ingedrukt, worden achtereenvolgens overgeschakeld:tussen FM1,FM2 en FM3. Wanner de onderkant worden ingedrukt, worden overgeschakeldaar AM.

Afstemmen

Wanneer de linker- of rechterkant worden ingedrukt, verandert de ontvangstfrequentie.

• Tijdens ontvangst van een stereo-uitzendinglicht de indicator "ST" op.

Verkeersinformatie (KDC-W3041/KDC-W312/

KDC-241)

Schakelt de functie voor verkeersinformatie in of UIT.
Wanner de functie is ingeschakeld,licht de indicator "TI" op.

Wanner deze functie is ingeschakeld en er verkeersinformatie worden uit gezonden, dan verschijnt "TRAFFIC" op het display en wordt automatisch op de verkeersinformatie afgestemd.

• Wanneer het volume tijdens het luisteren maar verkeersinformatie worden ingesteld, dan worden het gekozen volumeniveau automatisch in het geheugen opgeslagen. Dit volumeniveau worden dan automatisch ingesteld waarneer de functie voor verkeersinformatie opnieuw worden ingeschakeld.

Afstemmodus (KDC-W241)

Telkens wanner deze toets worden ingedrukt, verandert de afstemmodus. Zie "AUTO1, AUTO2, MANUAL" van de (blz. 48).

Voorkeurzendergeugen

[1] - [6]

Slaat de zender waarop is afgestemd op in het voorkeurzendergeheugen wanner de toets gedurende tenminste 2 seconden ingedrukt worden gehonden.

Zes zenders met een goede signalsterkte worden automatisch in het voorkeurzendergeugen opgeslagen runawaye de toets gedurende tenminste 2 seconden ingedrukt worden gehonden.

Voorkeurzenders

[1] - [6]

Stemt direct af op de opgeslagen voorkeurzender.

CD-weergavefunctions

CD-weergave

leuf

De weergave start zodra een CD worden geplaatst.
Wanner er een CD is geplaatst,licht de indicator "IN" op.

• CD's met een diameter van 3 inch (8 cm) können nicht worden gezruikt. Het toestel kan defect raken wanner getracht worden een adapter teplaatsen.

• Zie (blz. 48) voor details over de compatibilititeit van de diverse soorten audiobestanden per model.

Pauze en weergave

t midden won

Telkens wonneer in het midden worden gedrukt, worden overgeschakeld:tussen pauze en weergave.

CDuitwerpen

[△]

• Tot 10 minutes na uitschakelen van de motor kunt u de cd latent uitwerpen.

Muziek zoeken

Wanner de linker- ofrechtkerkant wordt ingedrukt, wordt het vorige of volgende fragment geselecteerd.
Wanner de linker- ofrechtkerkant ingedrukt wordt gehouden, dan wordt het fragment snel vooruit of terug gespoeld.

Map zoeken (KDC-W3041/KDC-W312/KDC-W241)

Regelknop

Wanner de boven- of onderkant worden ingedrukt, verandert de map waarin de audiobestanden zijn opgeslagen.

Fragment/Bestand/map herhaaldelijk weergeven

[4]

Wanner de toets tijdens weergave van een CD worden ingedrukt, wordt overgeschakeld tussen fragment herhalen ("TRAC REP") en herhalen uit ("REP OFF"). Wanner de toets tijdens weergave van een audiobestand worden ingedrukt, wordt achtereenvolgens overgeschakeld tussen bestand herhalen ("FILE REP"), map herhalen ("FOLD REP") en herhalen uit ("REP OFF").

Introweergave

Geeft de intro's van de muziek op de CD of in de map kort acheer elkaar wee.
Tijdens introweergave verschijnt "TRAC SCN"/ "FILE SCN" op het display.

Willekeurige weergave

[3]

Geeft de muziek op de CD of in de map in willekeurige volgorde wee.

Tijdens willekeurige weergave verschijnt "DISC RDM"/ FOLD RDM" op het display.

Audioregeling

1 Kies de in te stellen geluidsbron Druk op de toets [SRC].
2 Activeer de audioregelfunctie Druk op de knop [VOL].
3 Kies het in te stellen audio-item Druk op de knop [VOL].

Insteltem Display Instelbereik
Subwooferniveau* "SW L" -15 — +15
System Q "NATURAL"/"ROCK"/"POPS"/"EASY"/"TOP40"/"JAZZ"/"USER"		Natuur/Rock/Popmuziek/Easy-listening/Top 40/Jazz/Gebruiker
Niveau van de lage tonen	"BAS L" -8 — +8
Niveau van de middentonen	"MID L" -8 — +8
Niveau van de hoge tonen	"TRE L" -8 — +8
Balans "BAL" Links 15 — Rechts 15
Fader "FAD" Achteraan 15 — Vooraan 15
Sluit de audioregelfunctie (volumeregelfunctie) af

• Functie van de KDC-W3041/W312.

• "USER": Deze aanduiding wordt weergegeven als het niveau van de lage tonen, het niveau van de midddentonen of het niveau van de hoge tonen is aangepast. Wanner "USER" worden geselecteerd, worden deze niveaus opnieuw opgeroepen.

4 Stel het item in Draai aan de knop [VOL].
5 Sluit de audioregelfunctie af Druk op een willekeurige toets. Druk op een willekeurige toets, met uitzondering van de knop [VOL].

Audio-installing

Instellen van het geluidssystem.

1 Kies de in te stellen geluidsbron Druk op de toets [SRC].
2 Activeer de audio-instelfunctie Houd de knop [VOL] ten minste 1 seconde ingedrukt.
3 Kies het in te stellen audio-insteltem Druk op de knop [VOL].

InstelItem	Display	Instelbereik
Laagdoorgangsfilter*	“LPF”	80/120/160/doorlaten Hz
Volumecompensatie	“V-OFF”	-8 — ±0 (AUX: -8 — +8)

• Functie van de KDC-W3041/W312.

• Volumecompensatie: het volume van elke geluidsbron kan worden gecompenseerd en aan het standarddvolume worden aangepast.

4 Stel het audio-instelitem in Draai aan de knop [VOL].
5 Sluit de audio-instelfunctie af Houd de knop [VOL] ten minste 1 seconde ingedrukt.

Luidsprekerinstelling

Fijnafstemmen zodate de System Q-waarde bij instelling van het luidsprekertype optimaal is.

1 Schakel het toestel in stand-by Druk op de toets [SRC]. Kies het "STANDBY"-display.
2 Activeer de luidsprekerinstelfunctie Druk op de knop [VOL].
3 Kies het luidsprekertype Draai aan de knop [VOL].

Luidsprekertype	Display
UIT	"SP OFF"
Vooruidspreker van 5 & 4 inch	"SP 5/4"
Vooruidspreker van 6 & 6x9 inch "SP 6*9/6"
Voor OEM-luidspreker	"SP OEM"

4 Sluit de luidsprekerinstelfunctie af Druk op de knop [VOL].

Omschakelen van het display

Wijzigen van de getoonde informatie.

1 Activeer de display-omschakelfunctie

Houd het midden van de regelknop tenminste 1 seconde ingedrukt.

2 Kies het display-item

Druk op de linker- of rechterkant van de regelknop.

Met tunes als geluidsbron

Informatie Display

Programmaservicenaam of frequente *FREQ/FREQ/PS

Radiotekst, programmaservicenaam of freuertie* "R-TEXT"

Klok "CLOCK"

• Dit worden Niet getoond op de KDC-W241/KDC-241.

Met CD als geluidsbron

Informatie Display

Disktitel*D-TITLE

Fragmenttitel* "T-TITLE"

Speelduur en fragmentnummer "P-TIME"

Klok "CLOCK"

• Dit worden Niet getoond op de KDC-241.

Meteen audiobestand als geluidsbron

Informatie Display

Muziektitel & artiestnam "TITLE"

Albumnaam & artiestnaim "ALBUM"

Mapnaam "FOLDER"

Bestandsnaam "FILE"

Speelduur & muzieknummer "P-TIME"

Klok "CLOCK"

In stand-by/ met hulpingang als geluidsbron

Informatie Display

Naam van de bron "SRC NAME"

Klok "CLOCK"

3 Sluit de display-omschakelfunctie af Druk op het midden van de regelknop.

• Wanner het klokdisplay is gekozen, za de display-instelling van elke bron omschakelenaar het klokdisplay.
• De albumnaam kan nicht worden getoond in een WMA-bestand.
• Als het geseleeteerde display-item geen informatie bevat, worden alternativee informatie weergegeven.

PTY (Programmatype)

Kiezen van een programmatype en zoekenaar een zender.

1 Activeer de PTY-functie

Druk op het midden van de regelknop.

Wanner de PTY-functie is ingeschakeld,licht de indicator "PTY" op.

• Deze functie is nicht beschikkaarijdens de ontvangst van een verkeersbericht of een AM-zender.

2 Kies het programmatype

Druk op de boven- of onderkant van de regelknop.

Nr. Programmatype Display

1. Lezingen "SPEECH"
2. Muziek "MUSIC"
3. Nieuws "NEWS"
4. Actualiteit "AFFAIRS"
5. Informatie "INFO"
6. Sport "SPORT"
7. Educatief "EDUCATE"
   8.Drama "DRAMA"
8. Cultuur "CULTURE"
9. Wetenschap "SCIENCE"
10. Gevarieerd "VARIED"
11. Pop "POP M"
12. Rock "ROCK M"
13. Easy listening "EASY M"
14. Licht klassiek "LIGHT M"
15. Zwaar klassiek "CLASSICS"
16. Overige muziek "OTHER M"
17. Weer "WEATHER"
18. Geldzaken "FINANCE"
19. Kinderprogramma's "CHILDREN"
20. Sociale zaken "SOCIAL"
21. Religie "RELIGION"
22. Luisteraarparticipation "PHONE IN"
23. Reizen "TRAVEL"
24. Recreatie "LEISURE"
25. Jazz "JAZZ"
26. Country "COUNTRY"
27. Nationale muziek "NATION M"
28. Gouwe ouwe "OLDIES"
29. Folkmuziek "FOLK M"
30. Documentaire "DOCUMENT"

• Lezingen en muziek omvatten tevens onderstaande programmatypes.

Muziek: Nr.12 - 17, 26 - 30

Lezingen:Nr.3-11,18-25,31

3 Zoek maar zenders met het gekozen programmatype

Druk op de linker- of rechterkant van de regelknop.

• Wanneer het gekozen programmatype Niet gezonden wordt, wordt "NO PTY" getoond. Kies een ander programmatype.

4 Sluit de PTY-functie af

Druk op het midden van de regelknop.

Vastleggen van

voorkeurprogrammatypes

Vastleggen van een programmatype in het voorkeurgeheugen om het type snel te+kennen oproepen.

Vastleggen van het programmatype

1 Kies het vast te leggen programmatype

Zie.

2 Leg het programmatype vast

Drukten minste 2 seconden op de gewenste toets [1] — [6].

Oproepen van het vastgelegde programmatype

1 Activeer de PTY-functie

Zie.

2 Roep het programmatype op

Druk op de gewenste toets [1] — [6].

Bediening van muziek-CD's en audiobestanden

Veranderen van de taal voor de PTY-functie

Kiezen van de taal voor het tonen van de programmatypes.

1 Activeer de PTY-functionie Zie.
2 Activeer de functie voor het veranderen van de taal Druk op de toets [TI].
3 Kies de taal Druk op de boven- of onderkant van de regelknop.

Taal Display

Engels "ENGLISH"

Frans "FRENCH"

Duits "GERMAN"

4 Sluit de functie voor het veranderen van de taal af Druk op het midden van de regelknop.

Functie van KDC-W3041/KDC-W312/KDC-W241 Functie van audiobestand

Mapkeuze

Kiezen van de map waarnaar u wilt luisteren.

1 Activeer de mapkeuzefunctie Druk op de toets [5].

"FLD SEL" wordt getoond.

Toont de huidige mapnaam.

2 Kies de map

Type bewerking Werking

Mappen verplaatsen Druk op de linker- ofrechterkant van de regelknop.

Map selectoren Druk op de bovenkant van de regelknop.

Teruggaan aan vorige map Druk op de onderkant van de regelknop.

Teruggaan naar de hoofdmap Druk op de toets [3].

3 Kies de waar te given map

Druk op het midden van de regelknop.

Annuleren van de mapkeuzefunctie

Druk op de toets [5].

Menusystem

Instellen van diverse functies.

1 Activeer de menufunctie

Houd de toets [B.BOOST] toets tenminste 1 seconde ingedrukt.

2 Kies het menu-item

Druk op de boven- of onderkant van de regelknop.

Display Installing Beschrijving		Geluidsbron
"CLK ADJ" Zie blz. 47 Instellen van de klok.		SB
"SYNC"*1	ON*/OFF Synchroniseren van de klok met het tijsdsignal dat door een RDS-zenders worden uitgezonden.	SB
"DIM" ON/OFF* Past de helderheid van het display aan de lichtomstandigheden aan .
"SWPRE"*1*2	R*/ SW Stelt de preout-uitgang in.	SB
"SPRM"*2	ON*/OFF Schakelt de Supreme-functionie in/uit.	AF
"NEWS"*1	OFF* -90M Schakelt de automatische ontvangstfuncties voor nieduwsbulletins in/uit en bepaalt de minimale interval tussen nieduwsbulletins.	SB
"LO.S" ON/OFF* Er worden bij automatisch Zoeken alleen afgestemd op zenders die goed te ontvangen zich.		FM
"AUTO1"/ "AUTO2"/ "MANU"*1	"AUTO1"*1/ "AUTO2"/ "MANU" Selecteert de afstemmodus van de radio.	TUN
"AF"*1	ON*/OFF Wanner de ontvangst verslechtert, worden automatisch op een andere freiendie overgeschakeld waarop hetzelfde programma in hetzelfde RDS-network发展格局 uitgezonden.	FM
"REG"*1	ON*/OFF Bepaalt of bij het veranderen van zender met behulp van "AF" regeling alleen maar een regionale zender要去 worden overgeschakeld.	FM
"ATPS"*1	ON*/OFF Om wonneer de ontvangstkwaliteit van de verkeersinformatiekender slecht is, automatisch te zoekenaar een zender die beter te ontvangen is.	FM

Display Instelling Beschrijving			Geluidsbron
“MONO” ON/OFF* Om een stereo uitzending in mono te ontvangen.			FM
“NAME SET” Zie blz. 47 Selecteert de op het display getoonde tekst wanner wordt overgeschakeldaar de geluidsbron die op de AUX-aansluiting is aangesloten.			AUX
“RUS”*3	ON*/OFF Selecteert Russisch als de displaytaal.		SB
“SCL”*2	AUTO/MANU*	Bepaalt of tekst automatischverschuift.
“AUX” OFF/ON1*/ON2	Bepaalt ofijdens het selecteren van de geluidsbron de helpgangsbron AUX ook op het display moet worden getoond.		SB
“OFF” OFF - 60M Bepaalt het,aantal minuten gedurende welke het toestel stand-by kan staan voordat de spanning wordenuitgeschakeld.			SB
“CD READ”*2	1*/2	Bepaalt hoe de CD要去 worden gelezen.	SB
“DEMO”	Zie blz. 47	Bepaalt of de demofunctie要去 worden geactiveerd.	SB

• Standaardinstelling
  1 Dit worden nicht getoond op de KDC-W241.
  ^2 Dit worden Niet getoond op de KDC-241.
  *3 Functie van in Rusland verkochte modellen.

SB: Kan worden ingesteld in de stand-by stand.
SB: Kan worden ingesteld in iedere stand, behalve de stand-by stand.
AF: Kan worden ingesteld wanner een audiobestand als geluidsbron is geselecteerd.
TUN: Kan worden ingesteld wanner de tuner als geluidsbron is geselecteerd.
FM: Kan worden ingesteld tijdens ontvangst van een FM-zender.
AUX: Kan worden ingesteldijdens het luisteren maar de hulpingangsbron AUX.

• Zie voor menu-items met een paginaverwijzing de betreffende paging voor details over het instellen van het item.
• Zie de (blz. 48) voor details over de menu-items.

3 Stel het menu-item in

Druk op de rechter- of linkerkant van de regelknop.

4 Sluit de menufunctie af

Druk op de toets [B.BOOST].

Handmatig instellen van de klok

1 Kies de functie voor het instellen van de klok Druk op de boven- of onderkant van de regelknop.

Selecteer het "CLK ADJ" display.

2 Activeer de functie voor het instellen van de klok

Houd het midden van de regelknop gedurende tenminste 1 seconde ingedrukt.

Het klokdisplay knippert.

3 Stel de uren in

Druk op de boven- of onderkant van de regelknop.

Stel de这段时间 in

Druk op de rechtter- of linkerkant van de regelknop.

4 Sluit de functie voor het instellen van de klok af

Druk op de toets [B.BOOST].

• Deze instelling is möglich wannesr menu-item "SYNC" is ingesteld op "OFF".

Instellen van het display van de helpingangsgbron

Kiezen van het display bij het overschakelen maar een hulpingangsbron.

1 Kies de hulpingangsbron Druk op de toets [SRC].

Selecteer het "AUX" display.

2 Activeer de menufunctie Houd de toets [B.BOOK] gedurende tenminste 1 seconde ingedrukt.

3 Kies de functie voor het instellen van het display van de hulpingangsbron Druk op de boven- of onderkant van de regelknop.

Selecteer het "NAME SET" display.

4 Activeer de functie voor het instellen van het display van de hulpingangsbron Houd het midden van de regelknop gedurende tenminste 1 seconde ingedrukt.

Het huidige gekozen display voor de hulpingangsbron worden getoond.

5 Kies het display van de hulpingangsbron Druk op de rechtter- of linkerkant van de regelknop.

Telkens als u op de knop drukt, verandert het display zoals hieronder worden aangegeven.

"AUX"

"DVD"

-“PORTABLE”

"GAME"

"VIDEO"

·TV

6 Sluit de functie voor het instellen van het display van de hulpingangsbron af Druk op de toets [B.BOOST].

• Wanner er gedurende 10 seconden geen bedieningplaatsvindt, worden de tot op dat moment ingevoerde naam vastgelegd en worden de functie voor het instellen van het display van de hulpingangsbron afgesloten.

Installing van de demonstriatemodus

Stelt de demonstratiemodus in.

1 Kies de demonstratiemodus

Druk op de boven- of onderkant van de regelknop.

Selecteer het "DEMO" display.

2 Stel de demonstratiemodus in

Houd het midden van de regelknop gedurende tenminste 2 seconden ingedrukt.

Elke keer dat de knop gedurende ten minste 2 seconden worden ingedrukt, verandert de demonstratiemodus in onderstaande volgorde.

Display Instelling

"DEMO ON" De demonstratiefunctie is ingeschakeld.

"DEMO OFF" De demonstratiefunctie afsluiten (normale functie).

Appendix

Audiobestanden

Afspeelbaar model

• Afspeelbare audiobestanden

MP3 (.mp3), WMA (.wma)

• Afspeelbare diskmedia

CD-R/RW/ROM

• Bestandsindelingen voor aftspeelbare disks

ISO 9660 Level 1/2, Joliet, Romeo, Lange bestandsnaam.

Zelfs als de audiobestanden aan de bovenstaande normen voldoen, hunnen zich möglichn nicht worden afgespeeld, afhankelijk van de media- en apparaattypen en de omstandigheden.

Afspeelvolgorde van audiobestanden

In het onderstaande voorbeeld van een mappen-/ bestandenstructuur worden de bestanden afgespeeld in de volgorde van ① tot ⑩

Er is een online handleiding over audiobestanden beschikbaar op de site onder www.kenwood.

com/audiofile/. Deze online handleiding bevat gedetailleerde informatatie en opmerkingen die nicht zich opgenomen in deze handleiding. Lees ook de online handleiding door.

Lijst van in het menu gebruikte worden

Technologie voor het extrapoleren en middels een eigen ontwikkeld algoitme supplementeren van het hoge freiorentiebereik dat tijdens het coderen bij lage bitsnelheden verloren gaat.

Het supplementeren is geoptimaliseerd voor het comprimeringsformaat (MP3 of WMA) en de processing is afhankelijk van de bitsnelheid.

Het effect is verwaarloosbaar bij muziek die bij een hoge bitsnelheid is gecodeerd, een variabele bitsnelheid heeft of een minimaal hoog frequentebereik heeft.

CD READ

Bepaalt de methode voor het lezen van de CD.

Wanner speciale CD-indelingen nicht weergegeven können worden, stelt u deze functie in op "2" voor geforceerd afspelen. Merk op dat sommige muziek-CD's zelfs met deinstilling "2" möglichniet afgespeeld können worden. Bovendien können sommige audiobestanden Niet worden afgespeeld als deze instelling op "2" staat. Normaliter要去 deze instelling�inz ingesteld op "1".

1: Maakt tijdens CD-weergave automatisch onderscheid:tussen muziek-CD's en CD's met audiobestanden.

2: Forceer afspelen als een muziek-CD.

AUX

Wanner deze instelling is ingesteld op ON, dan kan de hulpingsbron AUX worden geselecteerd.

ON1: Geeft het geluid waar van een externe geluidsbron die is aangesloten op de AUX-aansluitingen runawayaar de AUX geluidsbron worden overgeschakeld.

ON2: Activeert de dampingsfunctie wanneraar de AUX geluidsbron worden overgeschakeld. Schakel de dampingsfunctie uit om maar het geluid van een externe geluidsbron te luisteren. Dit voorkomt ruis wanner er geen externe geluidsbron is aangesloten op de AUX-aansluitingen.

OFF: Maakt selectie van de AUX geluidsbron onmogelijk.

Zet deze instelling op OFF wonneer de AUX-aansluiting Niet worden gebruikt.

NEWS (Nieuwsbulletin met interval)

Stemt automatisch af op nieuwsbulletins zodra ze beginnen. Bepaalt de minimum interval:tussen twee nieuwsbulletins.

Deze functie wordt geactiveerd wanner "NEWS 00M" op "NEWS 90M" wordt gezet. Wanner deze functie is ingeschakeld,licht de "NEWS" indicator op. Wanner eennieuwsbulletin begint terwijl deze functie is ingeschakeld, dan verschijnt "TRAFFIC" op het display en wordt op hetnieuws afgestemd. Wanner de instelling is ingesteld op "20M", dan wordt pas op een volgendnieuwsbulletin afgestemd nadat er tenminste 20 minutes versteken zich.

- AUTO1, AUTO2, MANUAL (Afstemmodus)

Selecteer een afstemmodus voor de radio.

Afstemfunctie Display Werking

Automatisch zoeken "AUTO 1" Automatisch zoekenaar een zender.

Voorkeurzender zoeken

"AUTO 2" Op volgorde zoeken langs de in het voorkeurgeheugen opgeslagen zenders.

Handmatig "MANUAL" Handmatig op een zender afstemmen.

Wanneer de ontvangst verslechtert, worden automatisch op een andere_freqentie overgeschakeld waarop hetzelfde programma in hetzelfde RDS-network wordtuitgezonden als daardoor een betere ontvangst kan worden verzregen.

RUS (Russische taalinstelling)

Wonneer deze instelling op ON worden ingesteld,
worden de volgende tekenreeksen in het Russisch
weergegeven:
Mapnaam/Bestandsnaam/Fragmenttitel/
Ariestnaam/Albumnaam/CD-tekst (interne CD-bron)

- OFF (Timer voor automatisch uitschakelen)

Instellen van een bepaaldeijd waarna de spanning automatisch wordenuitgeschakeld wanner het toestel in stand-by blijft staan.

Deze functie kan de accu van de auto beschemen.

Timer voor automatisch uitschakelen isuitgeschakeld.

20M: Schakelt de spanning UIT na 20 minutes. (Standaardinstelling)

40M: Schakelt de spanning UIT na 40 minutes.

60M: Schakelt de spanning uit na 60 minutes.

Dit product worden Niet geinstalleelerd door de fabrikant van een voertuig op de productielijn, noch door de professionele invoerder van een voertuig in EUlidstaten.

Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren)

Dit symbool geeft aan dat gebruikte elektrische en elektronische producten nicht bij het normale huishoudelijkke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze Gratis worden geaczeptijd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl. Wanner u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentièle negatieve gevolgen voor de volksbezondheid en het milieu, die anders+kunnen ontstaan door een onjuiste verwerking van afval.

Batterij Niet
weggooien, maar
inleveren als KCA.

Markering op Produkten die laserstralen gebruiken (uit gezonderd voor bepaalde gebieden)

Dit label is aangebracht op de behuizing/houder en toont dat de component een laserstraal gebruikt die als Klasse 1 is geclassified. Dit betekent dat de laserstraal relatief zwak is en er geen gevaar van straling buiten het toestel is.

Toebehoren/Installatieprocedure

Toebehoren

Installatieprocedure

1. Voorkom kortsluiting door de sleutel uit het contact te halen en de minkabel () van de accu los te koppelen.
2. Verbind de juiste ingangs- en uitgangskabel met elk toestel.
3. Verbind de kabel met de bedrangsbundel.
4. Neem stekker B van de bedradingsbundel en verbind hem met de luidsprekeraansluiting in de auto.
5. Neem stekker A van de bedrangsbundel en verbind hem met de externe spanningsaansluiting van de auto.
6. Neem de bedrangingsbundel en verbind denen met het toestel.
7. Installer het toestel in de auto.
8. Sluit de minpool () van de accu waar aan.
9. Druk op de resettoets.

A

• De bevestiging en bedrading van dit product vereist vakbekwaamheid en ervaring. Laat de bevestiging en bedrading om veiligheidsredenen door vaklui uityvoeren.
  Zorg dat het toestel op een negatieve 12-volt-gelijkstroomvoeding is geaard.
• Installee het toestel Niet opplaatsen die aan direct zonlicht,但它 of extreme vochtigheid bloatstaan. Vermijd ook zeer stoffigeplaatsen ofplaatsen die bloatstaan aan waterspatten.
• Gebruik bij het installereren uitsluitend de bijgeleverde schroeven. Het toestel worden möglichk beschadigd door gebruik van andere schroeven.
• Wanneer de voeding Niet wordt ingeschakeld ("PROTECT" worden weergegeven), kan er kortsluiting zich in een van de luidsprekerdraden of maakt de draad contact met het chassis van de auto, waardoor de beschemingsfunctie worden geactiveerd. Controller de luidsprekerkabel.

• Controller dat alle verbindingen juist zijn en de stekkers goed in de aansluitingen zijn vergrendeld.

• Als het contact van uw auto geen ACC-stand heeft de ontstekingskabel (contactkabel) met een spanningsbron is verbonden waar constant spanning op staat, zoals bijvoorbeeld een accukabel, zal de spanning van het toestel Niet gekoppeldঃ aan het contact (met andere woorden, de spanning van het toestel worden nicht gelijk met het contact in- en uitgeschakeld). Als u de spanning van het toestel wilt koppelen aan het contact van de auto, moet u de ontstekingskabel met een spanningsbron verbinden die gelijk met het contact van de auto worden in- en uitgeschakeld.

• Gebruik een in de handel verkrijgbare conversieconnector als de connector Niet in de voertuigconnector past.
• Isoeleer Niet-aangesloten kabels met isolatieband of ander geschicht materiaal. Om kortsluitingen te voorkomen, mag u de kapjes aan het uiteinde van Niet-aangesloten kabels of aansluitingen Niet verwijderen.
• Als de console voorzien is van een klep, dient u het toestel zodanig te installereren dat het Voorpaneel bij het openen en sluiten de klep Niet raakt.
• Als de zekering doorbrandt, controlleren dan erst of de draden geen kortsluiting hebben veroorzaakt en verwang verzolgens de oude zekering door een van hetzelfde type.
• Sluit de luidsprekerkabels juices met de overeenkomende aansluitingen aan. Het toestel wordt maybeik beschadigd of functioniert nicht als de kabels gezamelijk worden aangesloten en/of gezamelijk op een metalen onderdeel van de auto worden geaard.
• Controleer na het installereren van het toestel dat de remlichten, richtingaanwijzers, ruitenwissers, etc. van de auto juist functioneren.
• Installee het toestel onder een maximale hoek van 30^ .

Verbinden van kabels met aansluitingen

Verbinden van kabels met aansluitingen

Stekkerfunctietabel

Pennummers voor ISO-stekkers	Kleur van babel Functies
Externg spanningsaansluiting A-4 Geel Accu A-5 Blauw/wit Spanningsregeling A-7 Rood Contact (ACC) A-8 Zwart Massaverbinding
Luidsprekerstekker B-1 Paars Rechtschyter (+) B-2 Paars/zwart Rechtschyter (-) B-3 Grijs Rechts voor (+) B-4 Grijs/zwart Rechts voor (-) B-5 Wit Links voor (+) B-6 Wit/zwart Links voor (-) B-7 Groen B-8 Groen/zwart	Links anschter (+) Links anschter (-)

WAARSCHUWING

Aansluiten van de ISO-stekker

De penopstelling van de ISO-stekkers is afhankelijk van uw type auto. Zorg dat de aansluitingen juist zijn om beschadiging van het toestel te voorkomen.

De standardverbinding van de bedrangsbundel worden in stap 1 hieronder beschreiben. Maak de getoonde verbindingen als de penopstelling van de ISO-stekker overeenkomt met de beschrijving in 2 of 3.

De kabel moet opnieuw worden aangesloten zoals getoond in ② hieronder als u dit toestel installeert in Volkswagenmodellen.

1(Standaardverbinding) De pen A-7 (rood) van de ISO-stekker van de auto is verbonden met het contact en de pen A-4 (geel) is verbonden met de constante spanningsbron.

2 De pen A-7 (rood) van de ISO-stekker van de auto is verbonden met de constante spanningsbron en de pen A-4 (geel) is verbonden met het contact.

3 De pen A-4 (geel) van de ISO-stekker van de auto is Niet verbonden en de pen A-7 (rood) is verbonden met de constante spanningsbron (of zowel de pen A-7 (rood) als de pen A-4 (geel) zijn verbonden met de constante spanningsbron).

• Wonneer de verbinding is gemaakt zoals beschreiben in [3], worden de spanning van het toestel Niet gekoppeld aan de in- en uitschakeling van het contact. U moet in dit geval zich de spanning uitschakelen wonneer het contact van de auto isuitgeschakeld.

Om het in- en uitschakelen van het toestel te koppelen aan het contact, moet u de ontstekingskabel (ACC ..rood) verbinden met een spanningsbron die gelijk met het contact worden in- en uitgeschakeld.

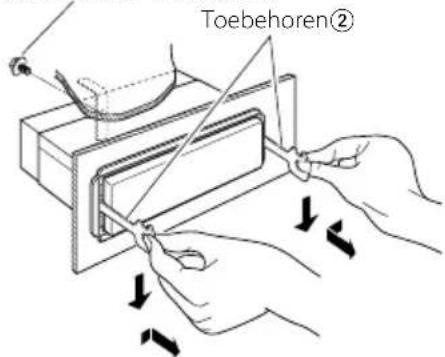

Installatie/Verwijderen van het toestel

Installatie

Metalen bevestigingsriem (in de handel verkrijgbaar)

Schroef (M4×8)
(in de handel verkrijgbaar)

• Controleer dat het toestel goed op+zijnplaats is geinstalleerd. Het toestel zal nicht juist functioneren indien het Niet goed is geplaatst (het geluid zal bijvoorbeeld overslaan).

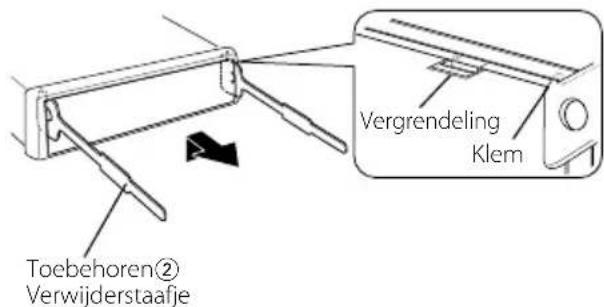

Verwijderen van het harde rubberframe

1 Laat de klempennen van het verwijderstaafje aangrijpen en kaak de twee vergrendelingen bovenaan los. Til het frame op en trek het waar voren zoals getoond in de afbeelding.

2 Wanner de vergrendelingen bovenaan los waar, maakt u de twee vergrendelingen onderaan los.

• Het frame kan opdezelfde wijze vanaf de onderkant worden verwijderd.

Verwijdersen van het toestel

1 Zie en verwijder het harde rubberframe.
2 Verwijder de schroef (M4× 8) van het中断paneel.
3 Steek de twee verwijderstaafjes diep in de gleuven aan elke kant, zoals getoond in de afbeelding.
4 Duw de verwijderstaafjes omlaag verwijl u ze indrukt en trek het toestel halfaar buiten. Schroef (4× 8) (in de handel verkrijgbaar)

• Wees voorzichtig om verwonding door de klempennen op het verwijdsterstaafje te vermijden.
  5 Trek het toestel met uw handen geheel waar voren en wees hierbij voorzichtig dat u het Niet LASTVallen.

Oplossen van problemen

Sommige functies van dit apparaat+kennenuitgeschakeld zijn door bepaalde instellenen die op dit apparaat+zijn uitgevoerd.

! Kan gebruiker van System Q Niet weergeven.

Audioregeling> (blz. 42) is nicht ingesteld.

Kan de subwoofer Niet instellen.

• Geen weergave van de subwoofer.

• Kan geen laag doorgangsgifter instellen.

Preout is nicht ingesteld op subwoofer. (blz. 46)

(blz. 40) is nicht ingesteld op Aan.

Vele problemen worden slechts veroorzaakt door een verkeerde bediening of verkeerde verbindingen. Controller voordat u uw handelaar raadpleegt eerst de volgende lijst voor een mogelijk oplossing van uw probleem.

Tuner als geluidsbron

? Ontvangst van radio-uitzendingen is slecht.

De auto-antenne is Niet uitgetrokken.

Trek de antennve volledig uit.

Disk als geluidsbron

Niet de gekozen disk maar een andere worden afgespeeld.

De gekozen CD is vuil.

Reinig de CD.

De disk is in een andere lade geplaatst dan u hebte gekozen.

Verwijder het diskmagazijn en controller het nummer van de gekozen disk.

De disk heeft krassen.

Probeer een andere disk.

Audiobestand als geluidsbron

2 Het geluid springt over wannier een audiobestand wordt afgespeeld.

De geluidsdrager is gekrast of vuil.

Reinig de drager zoals aangegeven onder Reinigen van CD's in de sectie (blz. 39).

Slechte opnameomstandigheden.

Neem het geluid opnieuw op of gebruik een andere geluidsdrager.

De onderstaande berichten geben de toestand van uw systemeer.

TOC ERR: Geen disk in het diskmagazijn geplaatst.

• De CD is vuil. De CD is omgekeerd geplaatst. De CD heeft krassen.

E-05: De schijf is onleesbaar.

E-15: Er worden een geluidsdrager afgespeeld waarop gegevens staan die Niet door het toestel weergegeven+kennen.

E-77: Het toestel functioneert om een andere reden nicht juist.

Druk op de resettoets van het toestel. Raadpleeg het dichtstbijzijnde servicecentrum als "E-77" wordt getoond.

E-99: Er is iets fout met het magazijn van de wisselaar. Of het toestel functioneert nicht maar behoren.

Controller het magazijn van de wisselaar. Druk verzolgens op de resettoets van het toestel. Raadpleeg het dichtstbijzende servicecentrum als "E-99" worden getoond.

IN (knipperend): Het CD-spelergedeelte functioneert nicht goed.

Plaats de CD opniew. Als de CD Niet uitgeworpen kan worden of het display blijft knipperen zichs als de CD op de juiste wijze opnieuw geplaatst is, schakel dan de spanning uit en neem contact op met het dichtstbijzijnde servicecentrum.

PROTECT: De luidsprekkerkabel is kortgesloten of raakt het chassis van het voertuig waardoor de beveiligingsfunctie is geactiveerd.

De luidsprekerkabel goed aansluiten of isoleren en op de resettoets drukken. Raadpleeg het dichtstbijzijnde servicecentrum als "PROTECT" worden getoond.

NA FILE: U probeert een audiobestand af te spelen met een indeling die nicht worden ondersteund door dit toestel.

中

COPY PRO: Er werk een bestand afgespeeld dat gegen kopieren is beveiligd.

中----

Technische gegevens

FM tunergedeelt

Frekwentiebereik (50 kHz afstand)

: 87,5 MHz - 108,0 MHz

Bruikbare gevoeligheid (S / R = 26dB)

:0,7μV/75Ω

Onderdrukkinggevoeligheid (S / R = 46dB)

:1,6μV/75Ω

Frequenieweergave (± 3,0dB)

: 30 Hz - 15 kHz

Signaal/ruisverhouding (MONO)

:65dB

Selektiviteit (DIN) (± 400kHz)

≥ 80 dB

Frekwentiebereik (9 kHz afstand)

: 531 kHz - 1611 kHz

Bruikbare gevoeligheid (S / R = 20dB)

:25μV

LW tunergedeelte

Frekwentiebereik

: 153 kHz - 281 kHz

Bruikbare gevoeligheid (S / R = 20dB)

: 45 μV

CD-spelergedeelte

Laserdiode

:GaAlAs

: Onder meetbare limiet

Signaal/ruisverhouding(1kHz)

KDC-W3041/W312/W241:105 dB

KDC-241:93dB

Dynamisch bereik

:93dB

MP3 decoding (KDC-W3041/W312/W241)

: Conform MPEG-1/2 Audio Layer-3

WMA-decodering (KDC-W3041/W312/W241)

: CompatibleBel met Windows Media Audio

Audiogedeelte

Maximaal uitgangsvermogen

KDC-W3041/W312/W241:50W×4

KDC-241:45W×4

Uitgangsvermögen over hele bandbreedte

Luidsprekerimpedantie

:4-8Ω

Toonbereik

Lage tonen : 100 Hz ±8 dB

Vooruitgangsimpedantie

(KDC-W3041/W312)

: ≤ 600 Ω

Hulpgeluidsbron

Frequenieweergave (± 3dB)

: 20 Hz - 20 kHz

Maximale ingangsspanning

: 1200 mV

Ingangsimpedantie

: 100 kΩ

Algemeen

Bedrijfsvoltage (11 - 16V toelaatbaar)

:14,4V

Stroomverbruik

:10A

Saïda de subwoofer (KDC-W3041/KDC-W312)

Botão Controlo

Conformiteitsverklaring met betrekking tot de EMC-richtlijk van de Europese Unie (2004/108/EC)

Fabrikant:

Kenwood Corporation

2967-3 Ishikawa-machi, Hachioji-shi, Tokio, 192-8525 Japan

EU-vertegenwoordiger:

Kenwood Electronics Europe BV

Amsterdamseweg 37, 1422 AC UITHOORN, Nederland
