GEBRUIKSAANWIJZING Bravia KDL55EX72x SONY

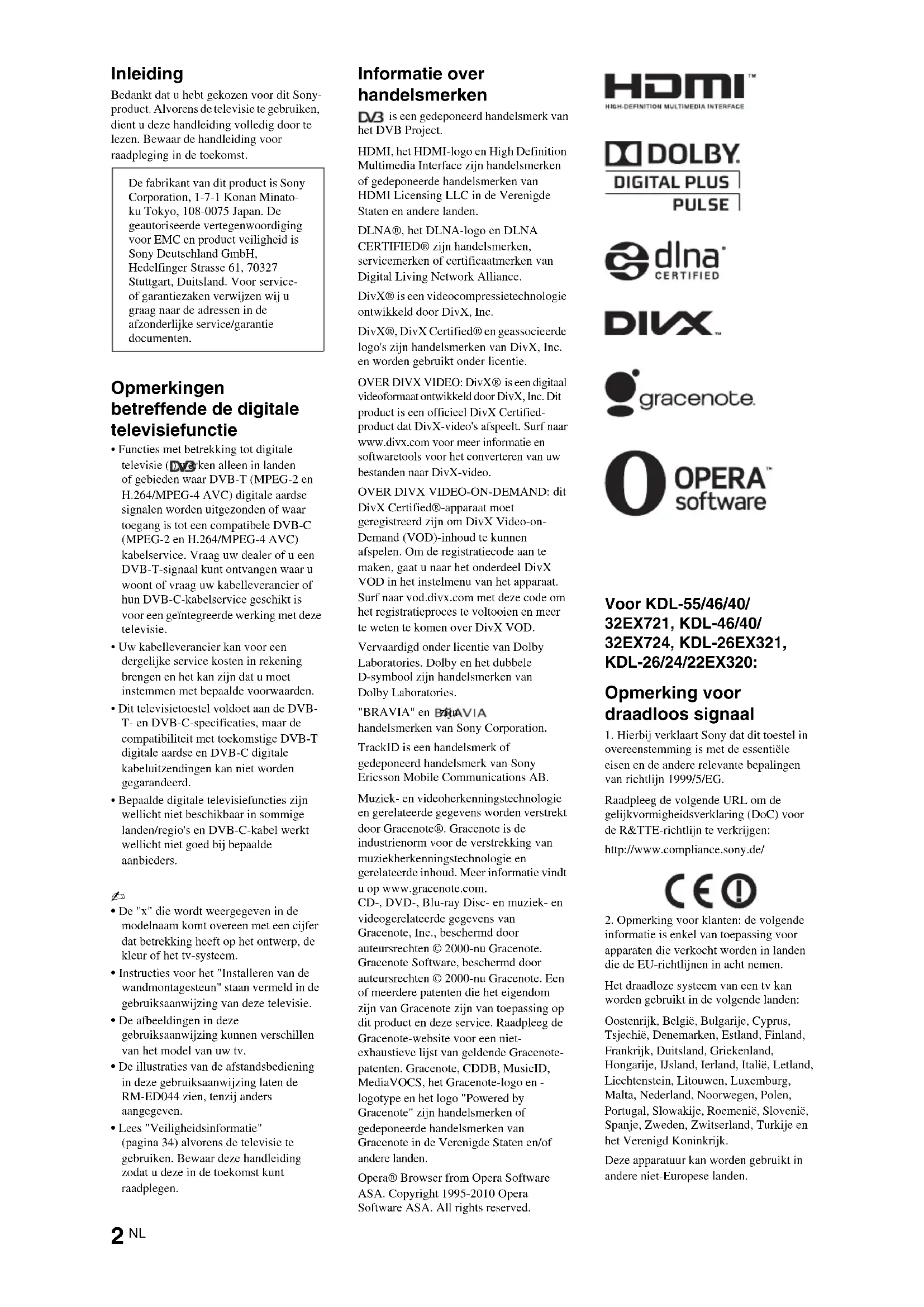

Inleiding Bedankt dat u hebt gekozen voor dit Sony- product. Alvorens de televisie te gebruiken, dient u deze handleiding volledig door te lezen. Bewaar de handleiding voor raadpleging in de toekomst. Opmerkingen betreffende de digitale televisiefunctie

• Functies met betrekking tot digitale televisie ( ) werken alleen in landen of gebieden waar DVB-T (MPEG-2 en H.264/MPEG-4 AVC) digitale aardse signalen worden uitgezonden of waar toegang is tot een compatibele DVB-C (MPEG-2 en H.264/MPEG-4 AVC) kabelservice. Vraag uw dealer of u een DVB-T-signaal kunt ontvangen waar u woont of vraag uw kabelleverancier of hun DVB-C-kabelservice geschikt is voor een geïntegreerde werking met deze televisie.

• Uw kabelleverancier kan voor een dergelijke service kosten in rekening brengen en het kan zijn dat u moet instemmen met bepaalde voorwaarden.

• Dit televisietoestel voldoet aan de DVB- T- en DVB-C-specificaties, maar de compatibiliteit met toekomstige DVB-T digitale aardse en DVB-C digitale kabeluitzendingen kan niet worden gegarandeerd.

• Bepaalde digitale televisiefuncties zijn wellicht niet beschikbaar in sommige landen/regio's en DVB-C-kabel werkt wellicht niet goed bij bepaalde aanbieders.

• De "x" die wordt weergegeven in de modelnaam komt overeen met een cijfer dat betrekking heeft op het ontwerp, de kleur of het tv-systeem.

• Instructies voor het "Installeren van de wandmontagesteun" staan vermeld in de gebruiksaanwijzing van deze televisie.

• De afbeeldingen in deze gebruiksaanwijzing kunnen verschillen van het model van uw tv.

• De illustraties van de afstandsbediening in deze gebruiksaanwijzing laten de RM-ED044 zien, tenzij anders aangegeven.

• Lees "Veiligheidsinformatie" (pagina 34) alvorens de televisie te gebruiken. Bewaar deze handleiding zodat u deze in de toekomst kunt raadplegen. Informatie over handelsmerken is een gedeponeerd handelsmerk van het DVB Project. HDMI, het HDMI-logo en High Definition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC in de Verenigde Staten en andere landen. DLNA®, het DLNA-logo en DLNA CERTIFIED® zijn handelsmerken, servicemerken of certificaatmerken van Digital Living Network Alliance. DivX® is een videocompressietechnologie ontwikkeld door DivX, Inc. DivX®, DivX Certified® en geassocieerde logo's zijn handelsmerken van DivX, Inc. en worden gebruikt onder licentie. OVER DIVX VIDEO: DivX

is een digitaal videoformaat ontwikkeld door DivX, Inc. Dit product is een officieel DivX Certified- product dat DivX-video's afspeelt. Surf naar www.divx.com voor meer informatie en softwaretools voor het converteren van uw bestanden naar DivX-video. OVER DIVX VIDEO-ON-DEMAND: dit DivX Certified®-apparaat moet geregistreerd zijn om DivX Video-on- Demand (VOD)-inhoud te kunnen afspelen. Om de registratiecode aan te maken, gaat u naar het onderdeel DivX VOD in het instelmenu van het apparaat. Surf naar vod.divx.com met deze code om het registratieproces te voltooien en meer te weten te komen over DivX VOD. Vervaardigd onder licentie van Dolby Laboratories. Dolby en het dubbele D-symbool zijn handelsmerken van Dolby Laboratories. "BRAVIA" en zijn handelsmerken van Sony Corporation. TrackID is een handelsmerk of gedeponeerd handelsmerk van Sony Ericsson Mobile Communications AB. Muziek- en videoherkenningstechnologie en gerelateerde gegevens worden verstrekt door Gracenote®. Gracenote is de industrienorm voor de verstrekking van muziekherkenningstechnologie en gerelateerde inhoud. Meer informatie vindt u op www.gracenote.com. CD-, DVD-, Blu-ray Disc- en muziek- en videogerelateerde gegevens van Gracenote, Inc., beschermd door auteursrechten © 2000-nu Gracenote. Gracenote Software, beschermd door auteursrechten © 2000-nu Gracenote. Een of meerdere patenten die het eigendom zijn van Gracenote zijn van toepassing op dit product en deze service. Raadpleeg de Gracenote-website voor een niet- exhaustieve lijst van geldende Gracenote- patenten. Gracenote, CDDB, MusicID, MediaVOCS, het Gracenote-logo en - logotype en het logo "Powered by Gracenote" zijn handelsmerken of gedeponeerde handelsmerken van Gracenote in de Verenigde Staten en/of andere landen. Opera® Browser from Opera Software ASA. Copyright 1995-2010 Opera Software ASA. All rights reserved. Voor KDL-55/46/40/ 32EX721, KDL-46/40/ 32EX724, KDL-26EX321, KDL-26/24/22EX320: Opmerking voor draadloos signaal

1. Hierbij verklaart Sony dat dit toestel in

overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG. Raadpleeg de volgende URL om de gelijkvormigheidsverklaring (DoC) voor de R&TTE-richtlijn te verkrijgen: http://www.compliance.sony.de/

2. Opmerking voor klanten: de volgende

informatie is enkel van toepassing voor apparaten die verkocht worden in landen die de EU-richtlijnen in acht nemen. Het draadloze systeem van een tv kan worden gebruikt in de volgende landen: Oostenrijk, België, Bulgarije, Cyprus, Tsjechië, Denemarken, Estland, Finland, Frankrijk, Duitsland, Griekenland, Hongarije, IJsland, Ierland, Italië, Letland, Liechtenstein, Litouwen, Luxemburg, Malta, Nederland, Noorwegen, Polen, Portugal, Slowakije, Roemenië, Slovenië, Spanje, Zweden, Zwitserland, Turkije en het Verenigd Koninkrijk. Deze apparatuur kan worden gebruikt in andere niet-Europese landen. De fabrikant van dit product is Sony Corporation, 1-7-1 Konan Minato- ku Tokyo, 108-0075 Japan. De geautoriseerde vertegenwoordiging voor EMC en product veiligheid is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland. Voor service- of garantiezaken verwijzen wij u graag naar de adressen in de afzonderlijke service/garantie documenten.3

Draadloos tv-systeem - reglementering Voor klanten in Italië s wat privégebruik betreft, door het wettelijk decreet van 1.8.2003, nr. 259 ("Code of Electronic Communications"). Artikel 104 in het bijzonder geeft aan wanneer een algemene goedkeuring op voorhand moet worden verkregen en Art. 105 wanneer vrij gebruik is toegelaten; s met inachtneming van de voorziening aan het publiek van RLAN-toegang tot telecomnetwerken en -diensten (bv. draadloos tv-systeem), door het ministerieel decreet van 28.5.2003, zoals geamendeerd, en Art. 25 (algemene goedkeuring voor elektronische communicatienetwerken en diensten) van de Code of electronic communications. Voor klanten in Noorwegen Gebruik van deze radioapparatuur is niet toegelaten in het geografische gebied binnen een straal van 20 km vanaf het centrum van Ny-Ålesund, Svalbard. Voor klanten in Cyprus De eindgebruiker moet de RLAN- apparaten (of WAS of Wi-Fi) inschrijven bij het departement van elektronische communicatie (Department of Electronic Communications) (P.I. 365/2008 en P.I. 267/2007). P.I. 365/2008 is de regeling betreffende radiocommunicatie (categorieën van stations onderworpen aan algemene autorisatie en registratie) van 2008. P.I. 267/2007 is de algemene autorisatie voor het gebruik van radiofrequenties door Radio Local Area Networks en door Wireless Access Systems, inclusief Radio Local Area Networks (WAS/RLAN). Voor klanten in Frankrijk De WLAN-functie (WiFi) van deze digitale LCD-kleurentelevisie is uitsluitend bestemd voor gebruik binnen gebouwen. Gebruik van de WLAN-functie (WiFi) van deze digitale LCD- kleurentelevisie buiten gebouwen is verboden op het Franse grondgebied. Zorg ervoor dat de WLAN-functie (WiFi) van deze digitale LCD-kleurentelevisie is uitgeschakeld voor u deze buiten gebouwen gebruikt. (ART-bepaling 2002-1009 zoals aangepast in ART- bepaling 03-908 met betrekking tot beperkingen voor het gebruik van radiofrequenties). Locatie van het identificatielabel Het label met het modelnummer, de productiedatum (maand/jaar) en de voedingsklasse (in overeenstemming met de toepasselijke veiligheidsreglementen) bevinden zich op de achterkant van de tv en verpakking. Voorzorgsmaatregelen Televisie kijken

• Sommige mensen kunnen ongemakken ervaren (vermoeide ogen, vermoeidheid of misselijkheid) bij het bekijken van 3D- beelden of het spelen van stereoscopische 3D-games. Sony raadt alle gebruikers aan regelmatig rustpauzes in te lassen bij het bekijken van 3D-beelden of het spelen van stereoscopische 3D-games. De lengte en de frequentie van de nodige rustpauzes variëren van persoon tot persoon. U moet zelf beslissen wat voor u het best is. Als u ongemakken ervaart, dient u het bekijken van 3D-beelden of het spelen van stereoscopische 3D-games stop te zetten tot het ongemak over is. Raadpleeg indien nodig een dokter. Raadpleeg eveneens (i) de gebruiksaanwijzing van alle andere apparaten of media die u gebruikt in combinatie met deze tv en (ii) onze website (http://www.sony-europe.com/myproduct) voor de recentste informatie. De ogen van jonge kinderen (vooral jonger dan zes jaar) zijn nog steeds in ontwikkeling. Raadpleeg een arts (bv. een kinderarts of oogarts) voor u jonge kinderen 3D-beelden laat bekijken of stereoscopische 3D-games laat spelen. Volwassen dienen ervoor te zorgen dat jonge kinderen de bovenstaande aanbevelingen opvolgen.

• Gebruik of bewaar de 3D Bril of de batterij niet in de buurt van vuur of op plaatsen met een hoge temperatuur, bv. in direct zonlicht of in een auto die in de zon staat.

• Wanneer u de gesimuleerde 3D-functie gebruikt, dient u er rekening mee te houden dat het weergegeven beeld niet helemaal gelijk is aan het oorspronkelijke beeld ten gevolge van de conversie die door de televisie wordt uitgevoerd.

• Kijk televisie met gedempt licht, omdat televisie kijken in het donker of gedurende een lange periode de ogen extra belast.

• Als u een hoofdtelefoon gebruikt, mag u het volume niet te hoog zetten om gehoorbeschadiging te voorkomen. LCD-scherm

• Hoewel het LCD-scherm is vervaardigd met precisietechnologie en 99,99% of meer van de pixels werken, kunnen er toch donkere of heldere puntjes (rood, blauw of groen) permanent zichtbaar zijn op het LCD-scherm. Dit is een structureel kenmerk van een LCD- scherm en duidt niet op een defect.

• Druk en kras niet op het scherm en plaats geen voorwerpen op het televisietoestel. Het beeld kan hierdoor vervormen of het LCD-scherm kan beschadigen.

• Als het televisietoestel op een koude plaats wordt gebruikt, kan het beeld vlekkerig of donker zijn. Dit wijst niet op een storing. Dit verschijnsel verdwijnt wanneer de temperatuur stijgt.

• Bij langdurige weergave van stilstaande beelden kunnen spookbeelden optreden. Deze kunnen na enige tijd verdwijnen.

• Het scherm en de kast worden warm als het televisietoestel wordt gebruikt. Dit duidt niet op een defect. (Vervolg)4

• Het LCD-scherm bevat een kleine hoeveelheid vloeibare kristallen en kwik. Sommige fluorescentielampen in het televisietoestel bevatten ook kwik (behalve lcd-televisies met achtergrondverlichting d.m.v. leds). Gooi het toestel weg volgens de geldende lokale wetgeving en voorschriften. Schermoppervlak/kast van het televisietoestel behandelen en reinigen Zorg er om veiligheidsredenen voor dat u het netsnoer van het televisietoestel loskoppelt voordat u het reinigt. Neem de volgende voorzorgsmaatregelen in acht om verkleuring of beschadiging van het materiaal of de coating van het scherm te voorkomen.

• Reinig het schermoppervlak/de kast met een zachte doek om stof te verwijderen. Bevochtig een zachte doek licht met een verdund reinigingsmiddel bij hardnekkige stofvorming.

• Sproei nooit water of schoonmaakmiddelen rechtstreeks op de tv. Dit kan naar de onderzijde van het scherm lopen of op uitwendige onderdelen terechtkomen en de tv binnendringen, waardoor de tv kan beschadigd raken.

• Gebruik geen schuursponsje, alkalisch/ zuurhoudend reinigingsmiddel, schuurpoeder of vluchtig oplosmiddel, zoals alcohol, benzeen, thinner of insectenbestrijdingsmiddel. Het gebruik van dergelijke materialen of het langdurig in aanraking komen met rubber- of vinylmaterialen kan beschadiging van het schermoppervlak en het materiaal van de kast tot gevolg hebben.

• Het wordt aanbevolen de ventilatie- openingen regelmatig met de stofzuiger te reinigen om een goede ventilatie te handhaven.

• Als u de hoek van het televisietoestel aanpast, moet u het toestel langzaam verplaatsen om te voorkomen dat het televisietoestel van de standaard schiet. Optionele apparatuur

• Plaats optionele onderdelen of apparatuur die elektromagnetische straling uitzendt op een afstand van het televisietoestel. Anders kan beeldvervorming en/of ruis optreden.

• Dit toestel is getest en compatibel bevonden met de limieten vermeld in de EMC-richtlijn voor het gebruiken van een verbindingssignaalkabel korter dan 3 meter. (Waarschuwing bij gebruik van de afstandsbediening) Opmerkingen

• Let op de + en de - bij het plaatsen van de batterijen.

• Combineer geen verschillende typen batterijen, of oude en nieuwe batterijen.

• Gooi oude batterijen niet gewoon weg, maar lever ze in. In bepaalde regio's kan het verwerken van batterijen aan regels zijn gebonden. Neem hiervoor contact op met de lokale autoriteiten.

• Hanteer de afstandsbediening met zorg. Laat de afstandsbediening niet vallen, ga er niet op staan en mors er geen vloeistof op.

• Plaats de afstandsbediening niet in de buurt van een warmtebron, op een plek in direct zonlicht of in een vochtige ruimte. Draadloze functie van het toestel

• Gebruik dit apparaat niet in de buurt van medische apparatuur (pacemaker, enz.), aangezien de medische apparatuur beschadigd kan worden.

• De signalen die dit toestel verzendt/ ontvangt zijn gecodeerd, maar toch dient u voorzichtig te zijn met onrechtmatige interceptie. Wij kunnen niet verantwoordelijk worden gesteld voor mogelijke problemen ten gevolge hiervan. Wegwerpen van het televisietoestel Verwijdering van oude elektrische en elektronische apparaten (toepasbaar in de Europese Unie en andere Europese landen met gescheiden afvalsystemen) Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwerkt, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht. Verwijdering van oude batterijen (in de Europese Unie en andere Europese landen met afzonderlijke inzamelingssystemen) Dit symbool op de batterij of verpakking wijst erop dat de meegeleverde batterij van dit product niet als huishoudelijk afval behandeld mag worden. Op sommige batterijen kan dit symbool voorkomen in combinatie met een chemisch symbool. De chemische symbolen voor kwik (Hg) of lood (Pb) worden toegevoegd als de batterij meer dan 0,0005 % kwik of 0,004 % lood bevat. Door deze batterijen op juiste wijze af te voeren, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Het recycleren van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data- integriteit een permanente verbinding met batterij vereisen, dient deze batterij enkel door gekwalificeerd servicepersoneel vervangen te worden. Om ervoor te zorgen dat de batterij op een juiste wijze zal worden behandeld, dient het product aan het eind van zijn levenscyclus overhandigd te worden aan het desbetreffende inzamelingspunt voor de recyclage van elektrisch en elektronisch materiaal. Voor alle andere batterijen verwijzen we u naar het gedeelte over hoe de batterij veilig uit het product te verwijderen. Overhandig de batterij bij het desbetreffende inzamelingspunt voor de recyclage van batterijen. Voor meer details in verband met het recyclen van dit product of batterij, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.5 NL6

Deze tv heeft een ingebouwde gebruiksaanwijzing (i-Manual). Om de i-Manual te openen, drukt u op i-MANUAL op de afstandsbediening en selecteert u een item. Raadpleeg pagina 18 van deze gebruiksaanwijzing. De inhoud van de i-Manual kan verschillend zijn afhankelijk van het model/de regio/het gebied. Inhoud van de i-Manual

• Sommige modellen ondersteunen deze functie niet. Nadat u uw BRAVIA-tv geïnstalleerd hebt en de basis bediening geleerd hebt met deze handleiding, kunt u de ingebouwde handleiding (i-Manual) raadplegen voor de verdere verduidelijking van de functies van uw tv. i-Manual gebruiken "BRAVIA"-tv-functies 3D-functie* Omgevingssensor* "BRAVIA"-internetvideo Internetwidgets Draadloos LAN / Geschikt voor draadloos LAN "BRAVIA" Sync met "Controle voor HDMI" Ondersteunt Skype TrackID™/Muziek zoeken/Video zoeken USB HDD-opname* Tv kijken 3D-functie* Digitale Elektronische Programmagids Favorieten Schermmodus Beeldmodus Teletekst Foto's/Muziek/Video's Tweelingbeeld (PIP) Tweelingbeeld (P&P) NVOD/MF Instellingen/Startmenu Over het startmenu Instellingen Weergave-instellingen Geluid Systeem settings i-Manual Digitaal Set-up Analoge instellingen Externe ingangen Netwerk Productondersteuning Andere apparatuur/internet gebruiken Videocassetterecorder/dvd-speler Audiosysteem USB-apparaat (bv. digitale camera) Fotokader HDMI-apparatuur Internet/draadloos LAN Thuisnetwerk Media Remote

Beschrijving van de onderdelen Afstandsbediening Tv-bedieningselementen en -indicators Aansluitingen Problemen oplossen Index Bladwijzers8

De accessoires controleren Afstandsbediening (1)AAA-batterijen (type R03) (2)Tafelstandaard (1) Bevestigingsschroeven voor tafelstandaard (M5 × 16) (3)(behalve KDL-26/24/22EX32x)Bevestigingsschroeven voor tafelstandaard (M4 × 12) (2)(alleen KDL-26/24/22EX32x)Montageschroeven voor tafelstandaard (M6 × 14) (4)(alleen KDL-55/46EX72x, KDL-46HX72x, KDL-46EX52x, KDL-46CX52x)Montageschroeven voor tafelstandaard (M6 × 14) (3)(alleen KDL-40HX72x, KDL-40/37/32EX72x, KDL-40/37/32EX52x, KDL-40/32CX52x, KDL-32EX42x)Montageschroeven voor tafelstandaard (M6 × 14) (2)(alleen KDL-26EX321)Montageschroeven voor tafelstandaard (M4 × 12) (2)(alleen KDL-26/24/22EX320)Inbussleutel (1)(behalve KDL-26/24/22EX320)Gebruiksaanwijzing (deze handleiding) en andere documenten Raadpleeg het document geleverd bij de tafelstandaard om de tafelstandaard te monteren. Batterijen in de afstandsbediening plaatsen B Voor KDL-55/46/40/37/32EX72x, KDL-46/40HX72x 1 Verwijder de beschermfolie. 2 Druk en schuif het deksel omhoog. B Voor KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x, KDL-26/24/22EX32x 1 Verwijder de beschermfolie. 2 Druk op het deksel en til het omhoog om te openen. Aan de slag9

Aan de slag 1: De tafelstandaard bevestigen 1 Raadpleeg het document geleverd bij de tafelstandaard voor de juiste bevestigingswijze voor bepaalde tv-modellen. 2 Plaats de tv op de tafelstandaard. B Voor KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

• Richt de tv van boven af en schuif deze naar binnen totdat de geleidepennen niet meer zichtbaar zijn.B Voor KDL-26/24/22EX320B Voor KDL-26EX321 3 Maak de tv vast aan de tafelstandaard met de bijgeleverde schroeven en volg hierbij de pijltjes die de schroefgaten markeren. B Voor KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42xB Voor KDL-26/24/22EX320B Voor KDL-26EX321

• Als u een elektrische schroevendraaier gebruikt, stel dan het draaimoment in op ongeveer 1,5 N·m {15 kgf·cm}. De tafelstandaard van de televisie losmaken Om de tafelstandaard van de tv los te maken, verwijdert u de schroeven die bij stap 3 bevestigd werden.

• Verwijder de tafelstandaard niet, tenzij u bijbehorende accessoires wilt installeren op de televisie.• Als u de tafelstandaard van de tv verwijdert, leg het scherm dan met de voorzijde naar beneden gericht op een stabiel werkoppervlak dat groter is dan de tv.Geleide-pennen(Vervolg)10

• Om schade aan het oppervlak van het LCD- scherm te voorkomen, dient u een zacht stuk stof op het werkoppervlak te plaatsen.

• Zorg ervoor dat de tv verticaal geplaatst is voor u deze inschakelt. U mag de tv niet inschakelen wanneer het LCD-scherm naar beneden gericht is om een oneven beelduniformiteit te voorkomen. B Voor KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x B Voor KDL-26/24/22EX320 B Voor KDL-26EX321 2: De kijkhoek van de tv aanpassen De kijkhoek van deze tv kan worden aangepast binnen de aangegeven hoek. Hoek aanpassen (Draaien) (behalve KDL-26/24/22EX320)

• Als u de hoek aanpast, dient u de standaard met één hand vast te houden om te voorkomen dat de standaard wegglijdt of dat de tv omkantelt. Hoek aanpassen (Kantelen) (behalve KDL-46/40/32CX52x)

• Zorg ervoor dat er geen obstakels voor de tv staan.

• Stel de omgevingssensor niet bloot aan direct zonlicht of een andere sterke lichtbron; doet u dit wel, dan kunnen er storingen optreden. 3: Een antenne/Set Top Box/ recorder (bv. dvd- recorder) aansluiten Een Set Top Box/recorder (bv. dvd- recorder) aansluiten via SCART

• Wij raden u aan een haakse universele SCART- kabel te gebruiken voor deze aansluiting. Een Set Top Box/recorder (bv. dvd- recorder) aansluiten via HDMI 4: Audio-/videoapparatuur aansluiten Omgevingssensor (behalve KDL-46/40/32EX520, KDL-40/32EX523) 3D Sync-zender (alleen KDL-55/46/40/37/32EX72x, KDL-46/40HX72x) IR-sensor Set Top Box/recorder (bv. dvd-recorder) Set Top Box/recorder (bv. dvd-recorder) Audio-/videoapparaat12

5: Voorkomen dat de tv omvalt 1 Plaats een houtschroef (4 mm diameter, niet bijgeleverd) in de televisiestandaard. 2 Plaats een kolomschroef (M4, niet bijgeleverd) in de schroefopening van de tv. 3 Bevestig de houtschroef en de kolomschroef met een stevige draad (niet bijgeleverd). De lengte van de M4-machineschroef verschilt afhankelijk van de diameter van het snoer.Raadpleeg de afbeelding hieronder. 6: Omgaan met het netsnoer/De kabels samenbundelen B KDL-46/40/32CX52xB Behalve KDL-46/40/32CX52x

Voordat u de kabels samenbundelt, verwijdert u de kabelhouder van het AC-deksel (zie stap 1 en 2). Gebruik de kabelhouder (zie stap 3) om de andere kabels te bundelen (zie stap 4).• Bundel het netsnoer niet samen met andere kabels.* Bevestig de kabelhouder onder de aansluitingen bij installatie aan de wand.5-6 mmM4-schroefSnoerTafelstandaard voor televisieNetsnoer

Aan de slag 7: De eerste instellingen uitvoeren 1 Sluit de tv aan op een stopcontact. 2 Druk op 1 op de tv. De = (aan/uit)- aanduiding zal groen oplichten. De eerste keer dat u de televisie aanzet, verschijnt het menu Taal op het scherm.

• Als u de tv voor de eerste keer inschakelt, heeft deze wat tijd nodig voor interne verwerking voor optimalisering voordat u de eerste instellingen kunt uitvoeren. Er zal geen beeld en geluid zijn en het timerlampje aan de voorzijde van de tv zal ongeveer 40 seconden lang oranje knipperen. Schakel de tv niet tijdens dit proces. Dit proces werd in de fabriek voltooid voor bepaalde televisies.Volg de instructies op het scherm.Digitale autom. Afstemming: wanneer u "Kabel" selecteert, raden wij u aan "Snelscan" te selecteren voor een snelle afstemming. Stel "Frequentie" en "Netwerk-ID" in volgens de informatie die u hebt gekregen van uw kabelleverancier. Als er geen zender wordt gevonden met "Snelscan", probeert u "Volledige scan" (dit duurt langer).

• "Volledige scan" is mogelijk niet beschikbaar afhankelijk van uw regio/land.Programma's sorteren: wijzigt de volgorde van de analoge zenders die opgeslagen zijn op de tv. 1 Druk op F/f om de zender te selecteren die u naar een nieuwe positie wilt verplaatsen en druk op . 2 Druk op F/f om de nieuwe positie voor de zender te selecteren en druk op .

Tv kijken Uw BRAVIA-tv gebruiken

Schakel de tv in.Druk op 1 op de tv om de tv in te schakelen. Selecteer een stand. Selecteer een tv-kanaal.De Digitale Elektronische Programmagids gebruikenDruk op GUIDE in de digitale modus om de programmagids weer te geven. Gebruik daarbij 0-9 om digitale zenders te selecteren. Voor zendernummers 10 en hoger drukt u snel op het volgende cijfer.

• De knoppen 5, N , PROG + en AUDIO zijn voorzien van een voelstip. Gebruik de voelstippen als richtpunt wanneer u de tv bedient. GUIDE

Uw BRAVIA-tv gebruiken Delen en bedieningselementen van de afstandsbediening Gebruik de bijgeleverde afstandsbediening om uw tv te bedienen. De basisbediening van de afstandsbediening wordt hier uitgelegd. Voor meer informatie over alle functies van de afstandsbediening drukt u op i-MANUAL en raadpleegt u de ingebouwde handleiding (i-Manual) (pagina 18). Achterzijde van afstandsbediening 1 :/1 Druk hierop om de tv in en uit te schakelen vanuit de stand-by stand. 2 i-MANUAL Hiermee geeft u de ingebouwde handleiding (i-Manual) weer. 3 SYNC MENU Hiermee geeft u het BRAVIA Sync-menu weer om apparatuur te bedienen die compatibel is met BRAVIA Sync en aangesloten is op de tv. 4 F/f/G/g/ Hiermee kunt u de cursor op het scherm bewegen en het item bevestigen. 5 OPTIONS Hiermee kunt u een lijst weergeven met handige functies en snelkoppelingen voor menu's. De menu- items verschillen afhankelijk van de huidige invoer en/ of inhoud. 6 Kleurtoetsen Als de kleurtoetsen beschikbaar zijn, verschijnen er een begeleidende bedieningsinstructies op het scherm. 7 PROG/CH +/–/cijfer-toetsen Hiermee selecteert u zenders in de tv-stand. 8 2 +/– Hiermee regelt u het volume. Voor KDL-55/46/40/37/32EX72x, KDL-46/40HX72x16

Verschillende functies en instellingen selecteren (menu Start) U kunt alle functies vanuit het menu Start selecteren.Raadpleeg pagina 17 voor een overzicht van het menu Start.

Druk op F/f/G/g/ om items te selecteren. Items selecteren in het menu Start (bv. "Instellingen" selecteren) 1 Druk op G/g om "Instellingen" te selecteren. De inhoud van "Instellingen" wordt rechts weergegeven. 2 Druk op F/f om "Weergave-instellingen" te selecteren.3 Druk op om het menu te openen.Druk aan de hand van de instructies op het scherm op F/f/G/g om items te selecteren en druk op om te bevestigen.

Uw BRAVIA-tv gebruiken Overzicht van het menu Start Nadat u op HOME hebt gedrukt op de afstandsbediening, verschijnen de volgende pictogrammen als categorieën. De categorieën zijn beschikbaar afhankelijk van het model van uw tv, de regio, het land en de omstandigheden van uitzending. TV U kunt een lijst met tv-kanalen of een programmagids kiezen. Media U kunt genieten van foto's/muziek/video's via USB-apparaten of het thuisnetwerk. Ingangen U kunt apparatuur selecteren die aangesloten is op de tv. Favorieten/Historie Biedt snelle toegang tot uw vaak gebruikte en recent bekeken items, zoals tv-zenders, externe ingangen of uw mediabestanden. Instellingen Bevat alle nodige configuraties om de instellingen van uw tv naar uw voorkeur aan te passen. Widgets Biedt toegang tot Widgets. Toepassingen U kunt genieten van verschillende toepassingen, zoals "Muziek zoeken", "Internet pagina", enz. Qriocity Naar de onlinedienst "Qriocity" gaan. Internetinhoud U kunt genieten van internetinhouddiensten. Aanbevelingen Geeft op basis van uw weergavegeschiedenis aanbevelingen voor programma's die u mogelijk leuk vindt. Opnames U kunt timeropnames maken op een aangesloten USB HDD- apparaat en kiezen welke opgenomen inhoudt u afspeelt.18

Gebruiksaanwijzing weergeven (i-Manual) De gebruiksaanwijzing is geïntegreerd in uw BRAVIA-tv en kan op het scherm worden weergegeven.Voor meer informatie over de functies van uw tv opent u de i-Manual met één druk op een knop.

Druk op F/f/G/g/ om items te selecteren. Items selecteren in de i-Manual 1 Druk op F/f om een item te selecteren. De inhoud van het item wordt rechts weergegeven als de tweede laag. 2 Druk op g om naar de tweede laag te gaan. 3 Druk op F/f om een item te selecteren vanaf de tweede laag.Rechts wordt een overzicht van het item weergegeven.Als er een derde laag beschikbaar is, herhaalt u deze stap om het overzicht van het item weer te geven. 4 Druk op g om een item te selecteren. De inhoud wordt weergegeven.

Uw BRAVIA-tv gebruiken Beschrijving van het i-Manual-scherm Bladwijzers gebruiken De i-Manual heeft een bladwijzerfunctie. U kunt een bladwijzer toevoegen aan pagina's met behulp van de kleurtoetsen aan de hand van de instructies onderaan het scherm. Om uw geregistreerde bladwijzers te raadplegen, gaat u naar de startpagina van de i-Manual en selecteert u "Bladwijzers". De laatst weergegeven pagina in het geheugen opslaan i-Manual slaat de laatst weergegeven pagina in het geheugen op. Druk op i-MANUAL terwijl u zich in het i-Manual-scherm bevindt om terug te keren naar het tv-scherm. Als u opnieuw op i-MANUAL drukt, verschijnt de informatie die u de vorige keer zag. Als u de i-Manual wilt bekijken vanaf de startpagina, keert u terug naar de startpagina aan de hand van de instructies op het scherm of drukt u op HOME en selecteert u "i-Manual" onder "Instellingen" in het menu Start.

• De geheugenfunctie voor de laatste pagina wordt automatisch gereset als u de tv in stand-by stand zet. Druk op G om terug te keren naar de vorige pagina Paginanummer/Totaal aantal pagina's Druk op RETURN om terug te keren naar de vorige pagina Druk op f om naar de volgende pagina te gaan Druk op om de functie te starten

• Dit wordt alleen weergegeven als de functie beschikbaar is.20

Als u deze tv met internet verbindt, kunt u van meerdere functies genieten: een foto weergegeven met daarop de locatie op de kaart, internetvideo afspelen, enz. Raadpleeg de i-Manual voor meer informatie over deze functies.

• U zult een internetprovider moeten contacteren om verbinding te maken met internet. Een bekabeld netwerk voorbereiden

• Gebruik voor LAN-verbindingen een kabel van categorie 7 (niet bijgeleverd). Een draadloos LAN voorbereiden Voor KDL-55/46/40/32EX721, KDL-46/

40/32EX724, KDL-26EX321, KDL-26/24/

22EX320: Bij modellen met ingebouwd draadloos-LAN- apparaat kunt u het internet en uw thuisnetwerk gebruiken zonder de USB draadloos-LAN- adapter UWA-BR100. Behalve KDL-55/46/40/32EX721, KDL-46/40/32EX724, KDL-26EX321, KDL-26/24/22EX320: Met Geschikt voor draadloos LAN hebt u eenvoudig toegang tot internet en tot uw thuisnetwerk dankzij de USB-adapter voor draadloos LAN UWA-BR100 (vanaf januari 2010). Door de USB-adapter voor draadloos LAN in de USB-poort van uw tv te plaatsen, kunt u eenvoudig een kabelvrij netwerk maken. Voordat u de draadloze LAN-functie van de tv configureert, dient u ervoor te zorgen dat er een draadloze LAN-router geconfigureerd is.

• De USB-adapter voor draadloos LAN is beschikbaar als een optioneel accessoire, afhankelijk van het model van uw tv. Netwerkinstellingen

InternetModem met routerfunctiesRouterModemInternet of21

Netwerkinstellingen De internetverbinding configureren Dankzij de netwerkfunctie kunt u de tv met internet verbinden. De manier van instellen verschilt afhankelijk van het soort netwerk en LAN-router. Voordat u de internetverbinding configureert, dient u een LAN-router te configureren. Controleer uw draadloze LAN-omgeving aan de hand van de volgende tabel.Draadloos LANBekabeld LAN , Type 4* Type 1 is eenvoudiger te configureren als uw router over een automatische instelknop beschikt, bv. Air Station One-Touch Secure System (AOSS). De meeste recente routers zijn met deze functie uitgerust. Controleer uw router.Type 1: Volg de configuratie voor "Beveiligd netwerk met Wi-Fi Protected Set-up (WPS)".Type 2: Volg de configuratie voor "Beveiligd netwerk zonder Wi-Fi Protected Set-up (WPS)".Type 3: Volg de configuratie voor "Onbeveiligd netwerk met alle types draadloze LAN-router".Type 4: Volg de configuratie voor "Bekabelde netwerkconfiguratie". Type 1: Beveiligd netwerk met Wi-Fi Protected Set-up (WPS) De WPS-norm zorgt ervoor dat het beveiligen van een draadloos thuisnetwerk zo ongecompliceerd is dat u enkel de WPS-knop hoeft in te drukken op de draadloze LAN-router. Voordat u een draadloos LAN configureert, controleert u de locatie van de WPS-knop op de router en gaat u na hoe u die gebruikt.Voor de veiligheid zorgt "WPS (PIN)" voor een pincode voor uw router. De pincode wordt vernieuwd elke keer als u "WPS (PIN)" selecteert. 1 Druk op HOME en selecteer vervolgens > "Netwerk" > "Netwerkinstellingen". 2 Selecteer "Draadloze instellingen". 3 Selecteer "WPS (drukknop)" voor de methode met de drukknop of "WPS (PIN)" voor de methode met PIN.

• De naam van WPS-knop kan verschillen afhankelijk van de router (bv. AOSS-knop). 4 Volg de instructies op het configuratiescherm. Type 2: Beveiligd netwerk zonder Wi-Fi Protected Set-up (WPS) Om een draadloos LAN in te stellen, is er een SSID (naam van het draadloze netwerk) en beveiligingssleutel (WEP- of WPA-sleutel) nodig. Raadpleeg de gebruiksaanwijzing van uw router als u deze niet kent. 1 Druk op HOME en selecteer vervolgens > "Netwerk" > "Netwerkinstellingen". 2 Selecteer "Draadloze instellingen". 3 Selecteer "Scannen" en selecteer vervolgens een netwerk uit de lijst van gevonden draadloze netwerken. 4 Volg de instructies op het configuratiescherm. Beveiligd draadloos LAN? NEEN Type 3JA mGebruikt u een draadloze LAN-router die compatibel is met Wi-Fi Protected Setup (WPS)? NEEN

• Als u WPS gebruikt voor het instellen van een netwerk, worden de beveiligingsinstellingen van de draadloze LAN-router geactiveerd en wordt alle apparatuur die voordien verbonden was met het draadloos LAN in een niet-beveiligde toestand, losgekoppeld van het netwerk.Activeer in dat geval de beveiligingsinstellingen van de losgekoppelde apparatuur en verbind de apparatuur opnieuw. U kunt ook de beveiligingsinstellingen van de draadloze LAN-router uitschakelen en vervolgens de apparatuur in een niet-beveiligde toestand met de tv verbinden. Type 3: Onbeveiligd netwerk met alle types draadloze LAN- router Om een draadloos LAN in te stellen, is er een SSID (naam van het draadloze netwerk) nodig. 1 Druk op HOME en selecteer vervolgens > "Netwerk" > "Netwerkinstellingen". 2 Selecteer "Draadloze instellingen". 3 Selecteer "Scannen" en selecteer vervolgens een netwerk uit de lijst van gevonden draadloze netwerken. 4 Volg de instructies op het configuratiescherm.

• Er zal geen beveiligingssleutel (WEP- of WPA-sleutel) vereist zijn aangezien u geen beveiligingsmethode hoeft te kiezen bij deze procedure. Type 4: Bekabelde netwerkconfiguratie Voer indien nodig de respectieve alfanumerieke waarden voor uw router in. De items die moeten worden ingesteld (bv. IP-adres, subnetmasker, DHCP) kunnen verschillen afhankelijk van de internetprovider of router. Raadpleeg voor meer informatie de gebruiksaanwijzingen die u van uw internetprovider gekregen hebt of de gebruiksaanwijzingen die bij de router geleverd zijn. 1 Druk op HOME en selecteer vervolgens > "Netwerk" > "Netwerkinstellingen". 2 Selecteer "Bedrade instellingen". 3 Selecteer "Auto" om het IP-adres en de proxyserver automatisch in te stellen of "Gebruiker" om deze handmatig in te stellen. 4 Volg de instructies op het configuratiescherm. De netwerkstatus bekijken U kunt de status van uw netwerk controleren. 1 Druk op HOME en selecteer vervolgens > "Netwerk" > "Netwerkinstellingen". 2 Selecteer "Netwerkstatus bekijken". Als u geen verbinding kunt maken met internet Maak gebruik van de diagnose om mogelijke oorzaken voor netwerkverbindingsfouten en instellingen te controleren. 1 Druk op HOME en selecteer vervolgens > "Netwerk" > "Netwerkinstellingen". 2 Selecteer "Netwerkstatus bekijken". 3 Selecteer "Verbindingscontrole". Dit kan enkele minuten duren. U kunt de diagnose niet annuleren nadat u "Verbindingscontrole" hebt geselecteerd.23

Netwerkinstellingen Instellingen voor serverweergave aanpassen U kunt ervoor kiezen thuisnetwerkservers weer te geven in het startmenu. Er kunnen maximaal 10 servers automatisch worden weergegeven in het menu Start. 1 Druk op HOME en selecteer vervolgens > "Netwerk" > "Thuis Netwerk Installatie". 2 Selecteer "Instellingen serverweergave". 3 Selecteer de server die u wilt weergeven in het menu Start en pas de instellingen aan. Als u geen verbinding kunt maken met uw thuisnetwerk De tv detecteert of de server correct wordt herkend als u deze niet kunt verbinden met uw thuisnetwerk. Als de resultaten van de diagnose een fout aangeven, controleer dan mogelijke oorzaken en netwerkverbindingen en -instellingen. 1 Druk op HOME en selecteer vervolgens > "Netwerk" > "Thuis Netwerk Installatie". 2 Selecteer "Serverdiagnoses". De serverdiagnose start. Als de serverdiagnose voltooid is, verschijnt de lijst met resultaten van de diagnose.24

Problemen oplossen Tel hoeveel keer het 1 (stand-by)-lampje knippert als het knippert (intervaltijd bedraagt drie seconden). Druk op 1 op de tv om deze uit te schakelen, haal het netsnoer uit het stopcontact en breng uw dealer of het Sony-servicecentrum op de hoogte van het knipperen van het lampje (duur en interval). Controleer de items in de onderstaande tabellen als het 1 (stand-by)-lampje niet knippert. Raadpleeg ook "Problemen oplossen" in de i-Manual. Als het probleem aanhoudt, moet u de televisie laten nakijken door bevoegd onderhoudspersoneel. Overige informatie Omstandigheid Uitleg/oplossing Er is geen beeld (scherm is donker) en geen geluid.

• Controleer de aansluiting van de antenne/kabel.

• Sluit de tv aan op het stroomnet en druk op 1 op de tv.

• Als het 1 (stand-by)-lampje rood oplicht, drukt u op "/1. Er verschijnen kleine zwarte en/of heldere puntjes op het scherm.

• Het scherm is opgebouwd uit pixels. Kleine zwarte en/of heldere puntjes (pixels) op het scherm duiden niet op een storing. Op sommige programma's kan niet worden afgestemd.

• Controleer de antenne of schotelantenne. De tv wordt automatisch uitgeschakeld (de tv wordt in stand-by gezet).

• Controleer of de "Sleep Timer" geactiveerd is of controleer de "Duur"-instelling van "Timer Aan".

• Controleer of "Inactiviteit TV Stand-by" geactiveerd is.

• Controleer of "Omgevingssensor" geactiveerd is. Wanneer er gedurende een bepaalde periode geen kijker gedetecteerd wordt voor de tv, schakelt het beeld automatisch uit en blijft alleen het geluid van de tv ingeschakeld. Als er daarna nog 30 minuten verstreken zijn, schakelt de tv over naar de stand-by stand. De afstandsbediening werkt niet.

• Vervang de batterijen.

• Mogelijk is de stand SYNC geactiveerd op de tv. Druk op SYNC MENU, selecteer "TV-besturing" en selecteer vervolgens "Start (menu)" of "Optie" om de tv te bedienen. U bent het wachtwoord voor het "Kinderslot" vergeten.

• Voer 9999 in als PIN-code. (PIN-code 9999 wordt altijd geaccepteerd.) De ruimte rond de tv wordt warm.

• Als de tv langdurig wordt gebruikt, wordt de ruimte rond de tv warm. U kunt daar warmte voelen bij aanraking met de hand.25

CAM-sleuf (Conditional Access Module) LAN 10BASE-T/100BASE-TX-stekker (Afhankelijk van de besturingsomgeving van het netwerk kan de verbindingssnelheid variëren. De communicatiesnelheid en -kwaliteit van 10BASE-T/100BASE-TX worden niet gegarandeerd voor deze tv.) (Vervolg)26

0,25 W (15 W in de stand voor bijwerken van de software / EPG) 0,25 W (15 W in de stand voor bijwerken van de software / EPG) 0,25 W (15 W in de stand voor bijwerken van de software / EPG) 0,3 W (13 W in de stand voor bijwerken van de software / EPG) Beeldschermresolutie

1.920 punten (horizontaal) × 1.080 lijnen (verticaal)

Afmetingen (ong.) (b × h × d) met tafelstandaard 126,9 × 79,9 × 31,5 cm 107,8 × 69,0 × 26,0 cm 107,8 × 69,0 × 26,0 cm 107,8 × 69,0 × 26,0 cm zonder tafelstandaard 126,9 × 76,9 × 4,1 cm 107,8 × 66,0 × 4,2 cm 107,8 × 66,0 × 4,2 cm 107,8 × 66,0 × 4,2 cm Gewicht (ong.) met tafelstandaard 25,4 kg 18,8 kg 17,9 kg 17,8 kg zonder tafelstandaard 20,2 kg 14,4 kg 14,3 kg 14,2 kg Bijgeleverde accessoires Zie "De accessoires controleren" (pagina 8). Optionele accessoires Wandmontagesteun: SU-WL500 3D-bril: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-55/46EX72x, KDL-46HX72x) VC-camera en microfoon: CMU-BR100 USB-adapter voor draadloos LAN Gebruikstemperatuur 0 ºC – 40 ºC Gebruiksvochtigheidsgraad 10 % – 80 % relatieve luchtvochtigheid (zonder condensatie) Modelnaam KDL- 46CX52x 40HX72x 40EX72x 40EX52x Vermogen en andere Netspanningsvereisten 220 V – 240 V AC, 50 Hz Energie-efficiëntieklasse CBAA Schermgrootte (diagonaal gemeten) Ong. 116,8 cm/46 inch Ong. 101,6 cm/40 inch Ong. 101,6 cm/40 inch Ong. 101,6 cm/40 inch Vermogens- verbruik in de stand "Thuis"/ "Standaard" 128 W 85,0 W 64,0 W 65,0 W in de stand "Winkel"/ "Levendig" 204 W 135 W 121 W 113 W Gemiddeld jaarlijks energieverbruik*

0,25 W (16 W in de stand voor bijwerken van de software / EPG) 0,25 W (14 W in de stand voor bijwerken van de software / EPG) 0,25 W (15 W in de stand voor bijwerken van de software / EPG) 0,3 W (13 W in de stand voor bijwerken van de software / EPG) Beeldschermresolutie

1.920 punten (horizontaal) × 1.080 lijnen (verticaal)

Overige informatie Optionele accessoires Wandmontagesteun: SU-WL5003D-bril: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-40HX72x, KDL-40EX72x)VC-camera en microfoon: CMU-BR100USB-adapter voor draadloos LAN Gebruikstemperatuur 0 ºC – 40 ºC Gebruiksvochtigheidsgraad 10 % – 80 % relatieve luchtvochtigheid (zonder condensatie) Modelnaam KDL- 40CX52x 37EX72x 37EX52x 32EX72x Vermogen en andere Netspanningsvereisten 220 V – 240 V AC, 50 Hz Energie-efficiëntieklasse CA AB Schermgrootte (diagonaal gemeten) Ong. 101,6 cm/40 inch Ong. 94,0 cm/37 inch Ong. 94,0 cm/37 inch Ong. 80,1 cm/32 inch Vermogens- verbruik in de stand "Thuis"/ "Standaard" 120 W 56,0 W 56,0 W 59,0 W in de stand "Winkel"/ "Levendig" 181 W 105 W 98 W 101 W Gemiddeld jaarlijks energieverbruik*

175 kWh 82 kWh 78 kWh 86 kWh Stand-by- vermogensverbruik*

0,25 W (15 W in de stand voor bijwerken van de software / EPG)0,25 W (17 W in de stand voor bijwerken van de software / EPG)0,3 W (16,5 W in de stand voor bijwerken van de software / EPG)0,25 W (16 W in de stand voor bijwerken van de software / EPG) Beeldschermresolutie

1.920 punten (horizontaal) × 1.080 lijnen (verticaal)

Afmetingen (ong.) (b × h × d) met tafelstandaard 99,1 × 63,6 × 25,0 cm 87,8 × 57,9 × 25,0 cm 87,7 × 57,9 × 25,0 cm 75,5 × 51,0 × 21,6 cm zonder tafelstandaard 99,1 × 60,6 × 7,1 cm 87,8 × 54,9 × 4,2 cm 87,7 × 54,9 × 4,2 cm 75,5 × 48,0 × 4,2 cm Gewicht (ong.) met tafelstandaard 16,3 kg 13,3 kg 13,3 kg 10,4 kg zonder tafelstandaard 12,9 kg 10,1 kg 10,1 kg 7,9 kg Bijgeleverde accessoires Zie "De accessoires controleren" (pagina 8). Optionele accessoires Wandmontagesteun: SU-WL500 3D-bril: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-37/32EX72x)VC-camera en microfoon: CMU-BR100 USB-adapter voor draadloos LAN Gebruikstemperatuur 0 ºC – 40 ºC Gebruiksvochtigheidsgraad 10 % – 80 % relatieve luchtvochtigheid (zonder condensatie) Modelnaam KDL- 32EX52x 32EX42x 32CX52x Vermogen en andere Netspanningsvereisten 220 V - 240 V AC, 50 Hz Energie-efficiëntieklasse BBC Schermgrootte (diagonaal gemeten) Ong. 80,1 cm/32 inch Ong. 80,0 cm/32 inch Ong. 80,1 cm/32 inch Vermogens- verbruik in de stand "Thuis"/ "Standaard" 56,0 W 56,0 W 73,0 W in de stand "Winkel"/ "Levendig" 88 W 88 W 112 W Gemiddeld jaarlijks energieverbruik*

82 kWh 82 kWh 107 kWh Stand-by- vermogensverbruik*

0,3 W (17 W in de stand voor bijwerken van de software / EPG)0,3 W (17 W in de stand voor bijwerken van de software / EPG)0,25 W (15 W in de stand voor bijwerken van de software / EPG) Beeldschermresolutie 1.920 punten (horizontaal) × 1.080 lijnen (verticaal)1.366 punten (horizontaal) × 768 lijnen (verticaal)1.920 punten (horizontaal) × 1.080 lijnen (verticaal) Afmetingen (ong.) (b × h × d) met tafelstandaard 75,5 × 51,0 × 21,6 cm 75,5 × 51,0 × 21,6 cm 79,9 × 53,2 × 23,0 cm Modelnaam KDL- 46CX52x 40HX72x 40EX72x 40EX52x (Vervolg)28

Energieverbruik per jaar, gebaseerd op het stroomverbruik van de televisie die 365 dagen werkt gedurende 4 uur per dag. Het eigenlijke energieverbruik zal afhangen van de manier waarop de televisie wordt gebruikt.

Het gespecificeerde stand-byvermogen wordt bereikt als de televisie de benodigde interne processen heeft voltooid. Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. zonder tafelstandaard 75,5 × 48,0 × 4,2 cm 75,5 × 48,0 × 4,2 cm 79,9 × 50,2 × 7,0 cm Gewicht (ong.) met tafelstandaard 10,2 kg 10,2 kg 11,4 kg zonder tafelstandaard 7,7 kg 7,7 kg 8,7 kg Bijgeleverde accessoires Zie "De accessoires controleren" (pagina 8). Optionele accessoires Wandmontagesteun: SU-WL500VC-camera en microfoon: CMU-BR100 USB-adapter voor draadloos LAN Gebruikstemperatuur 0 ºC – 40 ºC Gebruiksvochtigheidsgraad 10 % – 80 % relatieve luchtvochtigheid (zonder condensatie) Modelnaam KDL- 26EX321 26EX320 24EX32x 22EX32x Vermogen en andere Netspanningsvereisten 220 V - 240 V AC, 50 Hz Energie-efficiëntieklasse BBBB Schermgrootte (diagonaal gemeten) Ong. 66,1 cm/26 inch Ong. 66,1 cm/26 inch Ong. 61,0 cm/24 inch Ong. 54,8 cm/22 inch Vermogens- verbruik in de stand "Thuis"/ "Standaard" 38,0 W 38,0 W 35,0 W 32,0 W in de stand "Winkel"/ "Levendig" 63 W 63 W 62 W 52 W Gemiddeld jaarlijks energieverbruik*

55 kWh 55 kWh 51 kWh 47 kWh Stand-by- vermogensverbruik*

0,35 W (13 W in de stand voor bijwerken van de software / EPG)0,35 W (13 W in de stand voor bijwerken van de software / EPG)0,35 W (13 W in de stand voor bijwerken van de software / EPG)0,35 W (13 W in de stand voor bijwerken van de software / EPG) Beeldschermresolutie 1.366 punten (horizontaal) × 768 lijnen (verticaal) 1.920 punten (horizontaal) × 1.080 lijnen (verticaal)1.366 punten (horizontaal) × 768 lijnen (verticaal) Afmetingen (ong.) (b × h × d) met tafelstandaard 63,1 × 43,3 × 21,5 cm 63,1 × 42,1 × 18,2 cm 58,3 × 39,1 × 18,2 cm 52,9 × 36,2 × 17,2 cm zonder tafelstandaard 63,1 × 40,6 × 4,2 cm 63,1 × 40,6 × 4,2 cm 58,3 × 37,6 × 4,2 cm 52,9 × 34,7 × 4,2 cm Gewicht (ong.) met tafelstandaard 8,4 kg 7,2 kg 6,2 kg 5,1 kg zonder tafelstandaard 6,1 kg 6,1 kg 5,2 kg 4,1 kg Bijgeleverde accessoires Zie "De accessoires controleren" (pagina 8). Optionele accessoires Wandmontagesteun: SU-WL100VC-camera en microfoon: CMU-BR100 USB-adapter voor draadloos LAN Gebruikstemperatuur 0 ºC – 40 ºC Gebruiksvochtigheidsgraad 10 % – 80 % relatieve luchtvochtigheid (zonder condensatie) Modelnaam KDL- 32EX52x 32EX42x 32CX52x29

Overige informatie De accessoires installeren (Wandmontagesteun) Aan klanten: Als u de wandmontagesteun SU-WL500 en SU-WL100 gebruikt, zal de afstand tussen de muur en de tv 6 cm bedragen. Gebruik deze ruimte om kabels naar de tv te leiden. Om het apparaat te beschermen en om veiligheidsredenen raadt Sony u met klem aan uw tv te laten installeren door een Sony-dealer of erkende installateur. Probeer niet de wandmontagesteun zelf te installeren. Aan Sony-dealers en installateurs: Let goed op de veiligheid tijdens de installatie, het periodiek onderhoud en inspectie van dit product. U kunt uw tv installeren met behulp van de wandmontagesteun SU-WL500 (pagina 30) en de wandmontagesteun SU-WL100 (pagina 30) (los verkrijgbaar).

• Raadpleeg de instructies bij de wandmontagesteun om de installatie correct door te voeren.

• Raadpleeg "De tafelstandaard van de televisie losmaken" (pagina 9). Voor de installatie van dit product is de nodige expertise vereist, met name om te bepalen of de muur sterk genoeg is om het gewicht van de tv te dragen. Laat altijd de installatie van dit product aan een muur uitvoeren door een Sony-dealer of erkende installateur, en let goed op de veiligheid tijdens de installatie. Sony kan niet aansprakelijk worden gesteld voor enigerlei schade of letsel als gevolg van een onjuiste behandeling of installatie. 6 cm Wand (Vervolg)30

Wanneer u de tv aan een muur bevestigt, verwijdert u de schroeven aan de achterzijde van de tv. De schroeven en het aantal schroeven zijn beschikbaar afhankelijk van het model van de tv. (Deze zijn vastgeschroefd in de openingen voor wandmontage.) Bewaar de verwijderde schroeven op een veilige plaats waar kinderen er niet bij kunnen.

• Als u de tafelstandaard van de tv verwijdert, leg het scherm dan met de voorzijde naar beneden gericht op een stabiel werkoppervlak dat groter is dan de tv.
• Om schade aan het oppervlak van het LCD-scherm te voorkomen, dient u een zacht stuk stof op het werkoppervlak te plaatsen. SU-WL500, SU-WL100 Voor KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x Voor KDL-26/24/22EX32x

• De montagehaak bevestigen met behulp van de vier schroeven die bij de wandmontagesteun geleverd zijn.

• Wanneer u de tafelstandaard opnieuw bevestigt, schroeft u de schroeven (die u hebt verwijderd) vast in de oorspronkelijke openingen aan de achterzijde van de tv.

B Voor KDL-55EX72xZacht stuk stofZacht stuk stofSU-WL500

Overige informatie Tabel/overzicht met de plaatsen van de schroeven en haak SU-WL500 Modelnaam KDL- Plaats van de schroeven Plaats van de haak SU-WL500 SU-WL500 55EX72x e, j b 46HX72x/46EX72x/46EX52x e, j b 46CX52x d, g b 40HX72x/40EX72x/40EX52x e, j b 40CX52x d, g b 37EX72x/37EX52x e, j b 32EX72x/32EX52x/32EX42x/32CX52x e, g c SU-WL100 26EX32x -a 24EX32x -a 22EX32x -b Plaats van de schroeven Bij het bevestigen van de montagehaak aan de tv. Plaats van de haak Bij het bevestigen van de tv aan de basissteun.

SU-WL100 Tabel met installatie-afmetingen 1 SU-WL500 2 SU-WL100 Plaats van de haak Bij het bevestigen van de tv aan de basissteun.

Middelpunt van het beeldscherm

Middelpunt van het beeldscherm33

Overige informatie Eenheid: cm De waarden in de tabel kunnen iets verschillen afhankelijk van de montage. De muur waarop de tv wordt gemonteerd, moet sterk genoeg zijn om een gewicht te dragen dat minstens viermaal zo hoog is als dat van de tv. Raadpleeg "Specificaties" (pagina 25-28) voor het gewicht. Modelnaam KDL- Afmetingen beeldscherm Afstand tot middelpunt beeldscherm Afstand voor iedere montagehoek Hoek (0°) Hoek (20°) A B C D E F G H 1 SU-WL500 55EX72x 126,9 76,9 6,5 46,5 9,0 32,2 71,8 47,2 46HX72x 107,8 66,0 12,0 46,5 9,1 28,6 61,5 47,1 46EX72x 107,8 66,0 12,0 46,5 9,1 28,6 61,6 47,2 46EX52x 107,8 66,0 12,0 46,5 9,1 28,6 61,5 47,2 46CX52x 112,2 68,2 8,4 43,2 13,4 34,5 64,2 45,5 40HX72x 94,3 58,6 15,7 46,5 9,1 26,1 54,5 47,1 40EX72x 94,3 58,6 15,7 46,5 9,1 26,1 54,6 47,2 40EX52x 94,3 58,6 15,7 46,5 9,1 26,0 54,5 47,2 40CX52x 99,1 60,6 12,2 43,2 13,1 31,9 57,0 45,5 37EX72x 87,8 54,9 17,5 46,5 9,1 24,8 51,1 47,2 37EX52x 87,7 54,9 17,5 46,5 9,1 24,7 51,0 47,1 32EX72x 75,5 48,0 16,1 41,6 9,1 24,1 44,6 42,7 32EX52x/ 32EX42x 75,5 48,0 16,1 41,6 9,1 24,1 44,6 42,6 32CX52x 79,9 50,2 17,2 43,2 13,0 27,9 47,3 45,4 2 SU-WL100 26EX32x 63,1 40,6 7,8 29,5 9,5 20,4 37,4 26,3 24EX32x 58,3 37,6 9,5 29,6 9,4 19,3 34,6 27,6 22EX32x 52,9 34,7 10,8 29,5 9,3 18,2 31,9 27,6WAARSCHUWING34

Veiligheidsinformatie Installatie/configuratie Installeer en gebruik de televisie volgens de instructies hieronder om het risico op brand, elektrische schok, schade en/of letsel te vermijden. Installatie

• Het televisietoestel moet in de buurt van een goed toegankelijk stopcontact worden geplaatst.• Plaats het televisietoestel op een stabiele, vlakke ondergrond.• Laat wandinstallaties alleen door gekwalificeerd servicepersoneel uitvoeren.• Het wordt om veiligheidsredenen aanbevolen accessoires van Sony te gebruiken, zoals:– Wandmontagesteun:SU-WL500 (behalve KDL-26/24/22EX32x)SU-WL100 (KDL-26/24/22EX32x)• Gebruik de schroeven die bij de wandmontagesteun zijn geleverd voor het bevestigen van de montagehaken aan het televisietoestel. De meegeleverde schroeven zijn 8 mm tot 12 mm lang gemeten langs het bevestigingsoppervlak van de montagehaak. De diameter en de lengte van de schroeven verschillen naar gelang het model van de wandmontagesteun. Het gebruik van andere schroeven dan de meegeleverde schroeven kan resulteren in interne schade van het televisietoestel of kan ertoe leiden dat de televisie valt enz. Transport
• Voordat u het televisietoestel transporteert, moet u alle snoeren loskoppelen.• Voor het transport van een groot televisietoestel zijn twee of drie personen nodig.• Als u het televisietoestel in uw armen draagt, moet u het vasthouden zoals rechts wordt getoond. Druk niet tegen het LCD-scherm en het kader rond het scherm.• Wanneer u het televisietoestel vervoert, mag u dit niet blootstellen aan schokken of sterke trillingen.• Als u het televisietoestel naar de reparateur brengt of vervoert, verpakt u het in de oorspronkelijke doos en verpakkingsmaterialen. Ventilatie
• Bedek nooit de ventilatie-openingen en steek nooit iets daardoor naar binnen.• Houd ruimte vrij rond het televisietoestel zoals hierna wordt aangegeven.• Het wordt aanbevolen de wandmontagesteun van Sony te gebruiken voor een goede luchtcirculatie. Installatie aan de wand Installatie op de standaard
• Voor een goede ventilatie en om ophoping van vuil en stof te voorkomen:– Plaats het televisietoestel niet plat op de grond en installeer het niet ondersteboven, achterstevoren of gedraaid.– Installeer het televisietoestel niet op een plank, kleed, bed of in een kast.– Dek het televisietoestel niet af met een doek, zoals gordijnen, of voorwerpen als kranten enz.– Installeer het televisietoestel niet zoals hierna wordt getoond. Netsnoer Hanteer het netsnoer en het stopcontact als volgt om het risico op brand, elektrische schok of schade en/of letstel te vermijden:– Gebruik alleen Sony-netsnoeren en geen netsnoeren van andere leveranciers.– Steek de stekker volledig in het stopcontact.– Gebruik het televisietoestel uitsluitend op een wisselspanning van 220–240 V.– Koppel voor alle veiligheid het netsnoer los als u de kabels aansluit en let erop dat u niet over de kabels struikelt.– Verwijder het netsnoer uit het stopcontact voordat er werkzaamheden aan het televisietoestel worden uitgevoerd of het wordt verplaatst.– Houd het netsnoer uit de buurt van warmtebronnen.– Verwijder de stekker uit het stopcontact en reinig deze regelmatig. Indien de stekker wordt bedekt door stof of vocht, kan de isolatie verslechteren, hetgeen brand kan veroorzaken. Opmerkingen
• Gebruik het meegeleverde netsnoer niet voor andere apparatuur.• Zorg dat het netsnoer niet te veel wordt afgeklemd, gebogen of gedraaid. Hierdoor kunnen de draden worden blootgelegd of doorgesneden.• Pas het netsnoer niet aan.• Plaats geen zware voorwerpen op het netsnoer.• Trek nooit aan het netsnoer zelf als dit wordt losgekoppeld.• Sluit niet te veel apparaten aan op hetzelfde stopcontact.• Gebruik geen stopcontact waarbij de stekker slecht contact maakt. Verboden gebruik Installeer/gebruik het televisietoestel niet op locaties, in omgevingen of situaties die hierna worden weergegeven. Het televisietoestel kan dan slecht gaan functioneren en brand, elektrische schok, schade en/of letsel veroorzaken. Locatie:
• Buiten (in direct zonlicht), aan de kust, op een schip of ander vaartuig, in een voertuig, in medische instellingen, op instabiele locaties, in de buurt van water, regen vocht of rook.• Als de tv in de kleedkamer van een openbare badruimte of hete bron wordt gehangen, kan de tv beschadigd worden door zwavel in de lucht.• Om de beste beeldkwaliteit te bekomen, mag u het scherm niet blootstellen aan rechtstreekse lichtstralen of zonlicht.• Vermijd het verplaatsen van de tv van een koude plaats naar een warme plaats. Plotse veranderingen in de kamertemperatuur kunnen condensatie veroorzaken. Dat kan ervoor zorgen dat de beeld- en/of kleurkwaliteit van de tv slecht is. Als dat het geval is, dient u het vocht volledig te laten verdampen voordat u de tv inschakelt.• Sproei nooit water of schoonmaakmiddelen rechtstreeks op de tv. Dit kan naar de onderzijde van het scherm lopen of op uitwendige onderdelen terechtkomen en de tv binnendringen, waardoor de tv kan beschadigd raken.MontagehaakHaakbevestiging op de achterzijde van het televisietoestelSchroef (geleverd bij wandmontagesteun)8 mm - 12 mmKDL-26/24/22EX32xKDL-55/46/40/37/32EX72x, KDL-46/40HX72x,KDL-46/40/37/32EX52x,KDL-46/40/32CX52x, KDL-32EX42x30 cm10 cm 10 cm10 cmHoud minimaal deze ruimte vrij rond het toestel.30 cm10 cm10 cm 6 cm Houd minimaal deze ruimte vrij rond het toestel.Luchtcirculatie geblokkeerd.Wand Wand35

Overige informatie Omgeving:

• Locaties die heet, vochtig of zeer stoffig zijn; waar insecten kunnen binnendringen; waar het toestel kan worden blootgesteld aan mechanische trillingen, in de buurt van brandbare voorwerpen (kaarsen enz.). Stel het televisietoestel niet bloot aan druppels of spetters en plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het toestel.

• Plaats de tv niet in een vochtige of stoffige ruimte, of in een kamer met oliehoudende rook of stoom (in de nabijheid van kookplaten of bevochtigers). Dat kan leiden tot brand, elektrische schokken of vervorming.

• Installeer de tv niet op plaatsen die blootgesteld zijn aan extreme temperaturen zoals in direct zonlicht of nabij een radiator of een warmtekanaal. De tv kan oververhit raken in dergelijke omstandigheden waardoor de kast kan vervormen en/of storingen van de tv kunnen ontstaan. Situatie:

• Gebruik het toestel niet als u natte handen heeft, als de kast is verwijderd of met bevestigingen die niet worden aangeraden door de fabrikant. Verwijder de stekker van het televisietoestel uit het stopcontact en ontkoppel de antenne tijdens onweer.

• Installeer de tv niet zodat deze uitsteekt in een open ruimte. Als een persoon of voorwerp tegen de tv botst, kan dat tot letsel of schade leiden. Gebroken glas:

• Gooi niets tegen het televisietoestel. Het schermglas kan breken door de impact en ernstig letsel veroorzaken.

• Als het scherm van het televisietoestel barst, mag u het toestel pas aanraken nadat u de stekker uit het stopcontact hebt getrokken. Anders bestaat er gevaar op elektrische schokken. Wanneer de televisie niet wordt gebruikt

• Als u het televisietoestel een aantal dagen niet gebruikt, dan moet het worden losgekoppeld van de netspanning vanwege milieu- en veiligheidsredenen.

• Als het televisietoestel nog onder spanning staat wanneer het net is uitgeschakeld, trekt u de stekker uit het stopcontact om het televisietoestel volledig uit te schakelen.

• Bepaalde televisietoestellen kunnen over functies beschikken waarvoor het toestel in de stand-by stand moet blijven om correct te werken. Voor kinderen

• Zorg dat kinderen niet op het televisietoestel klimmen.

• Houd kleine accessoires buiten het bereik van kinderen, zodat deze niet kunnen worden ingeslikt. In het geval de volgende problemen optreden... Schakel het televisietoestel uit en verwijder onmiddellijk de netstekker uit het stopcontact als een van de volgende problemen optreedt. Vraag uw dealer of Sony-servicecentrum het toestel te laten nakijken door gekwalificeerd servicepersoneel. In het geval: – het netsnoer is beschadigd. – het netsnoer niet goed past. – het televisietoestel is beschadigd omdat het is gevallen, er tegenaan is geslagen of er iets naar is gegooid. – een vloeibaar of vast voorwerp door de openingen in de kast terecht is gekomen. Waarschuwing Om het verspreiden van vuur tegen te gaan, mag u geen kaarsen of andere open vuur in de buurt van dit product plaatsen.2
