BEDIENUNGSANLEITUNG Bravia KDL55EX72x SONY

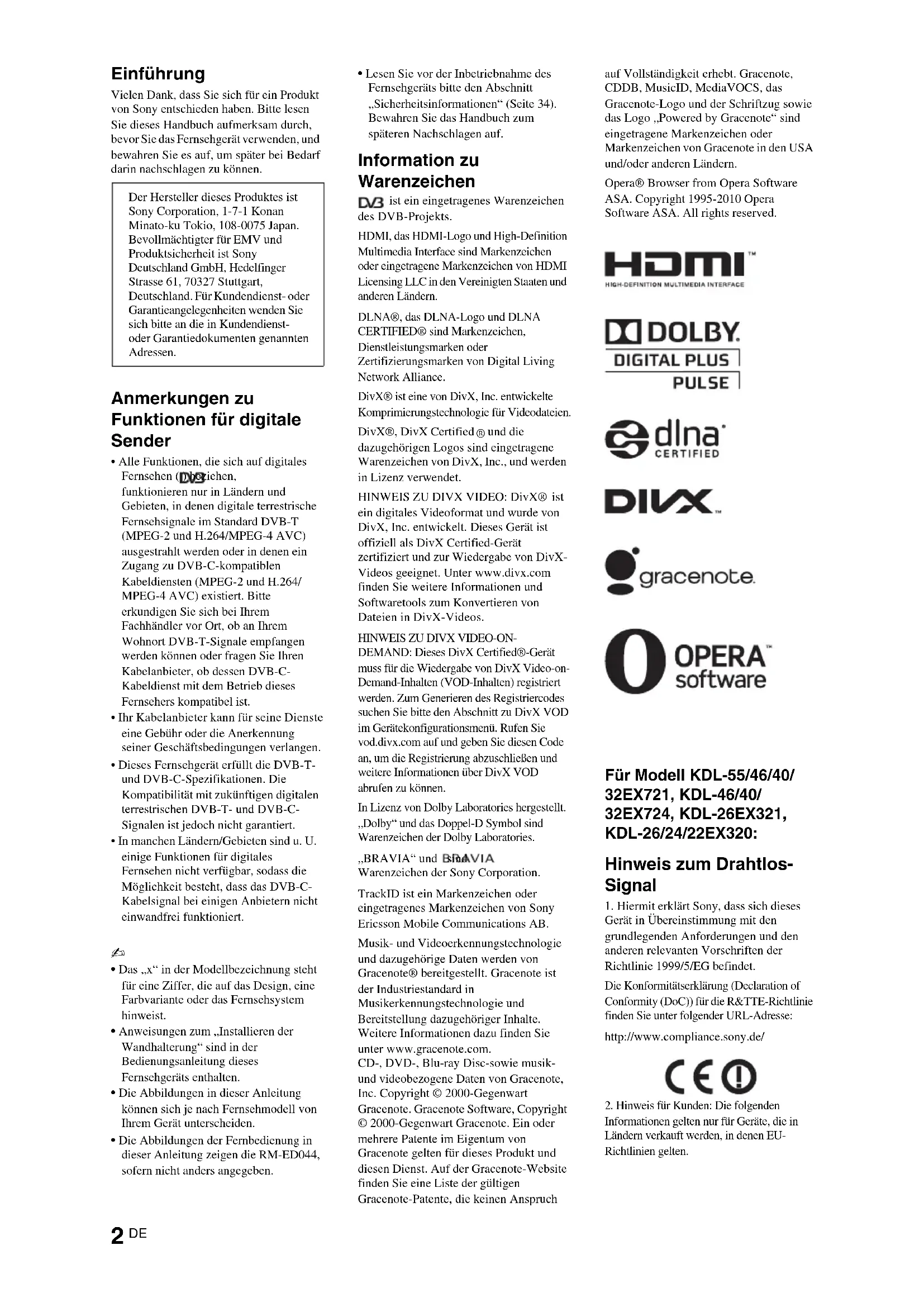

Einführung Vielen Dank, dass Sie sich für ein Produkt von Sony entschieden haben. Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Fernsehgerät verwenden, und bewahren Sie es auf, um später bei Bedarf darin nachschlagen zu können. Anmerkungen zu Funktionen für digitale Sender

• Alle Funktionen, die sich auf digitales Fernsehen ( ) beziehen, funktionieren nur in Ländern und Gebieten, in denen digitale terrestrische Fernsehsignale im Standard DVB-T (MPEG-2 und H.264/MPEG-4 AVC) ausgestrahlt werden oder in denen ein Zugang zu DVB-C-kompatiblen Kabeldiensten (MPEG-2 und H.264/ MPEG-4 AVC) existiert. Bitte erkundigen Sie sich bei Ihrem Fachhändler vor Ort, ob an Ihrem Wohnort DVB-T-Signale empfangen werden können oder fragen Sie Ihren Kabelanbieter, ob dessen DVB-C- Kabeldienst mit dem Betrieb dieses Fernsehers kompatibel ist.

• Ihr Kabelanbieter kann für seine Dienste eine Gebühr oder die Anerkennung seiner Geschäftsbedingungen verlangen.

• Dieses Fernsehgerät erfüllt die DVB-T- und DVB-C-Spezifikationen. Die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T- und DVB-C- Signalen ist jedoch nicht garantiert.

• In manchen Ländern/Gebieten sind u. U. einige Funktionen für digitales Fernsehen nicht verfügbar, sodass die Möglichkeit besteht, dass das DVB-C- Kabelsignal bei einigen Anbietern nicht einwandfrei funktioniert.

• Das „x“ in der Modellbezeichnung steht für eine Ziffer, die auf das Design, eine Farbvariante oder das Fernsehsystem hinweist.

• Anweisungen zum „Installieren der Wandhalterung“ sind in der Bedienungsanleitung dieses Fernsehgeräts enthalten.

• Die Abbildungen in dieser Anleitung können sich je nach Fernsehmodell von Ihrem Gerät unterscheiden.

• Die Abbildungen der Fernbedienung in dieser Anleitung zeigen die RM-ED044, sofern nicht anders angegeben.

• Lesen Sie vor der Inbetriebnahme des Fernsehgeräts bitte den Abschnitt „Sicherheitsinformationen“ (Seite 34). Bewahren Sie das Handbuch zum späteren Nachschlagen auf. Information zu Warenzeichen ist ein eingetragenes Warenzeichen des DVB-Projekts. HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern. DLNA®, das DLNA-Logo und DLNA CERTIFIED® sind Markenzeichen, Dienstleistungsmarken oder Zertifizierungsmarken von Digital Living Network Alliance. DivX® ist eine von DivX, Inc. entwickelte Komprimierungstechnologie für Videodateien. DivX®, DivX Certified

und die dazugehörigen Logos sind eingetragene Warenzeichen von DivX, Inc., und werden in Lizenz verwendet. HINWEIS ZU DIVX VIDEO: DivX® ist ein digitales Videoformat und wurde von DivX, Inc. entwickelt. Dieses Gerät ist offiziell als DivX Certified-Gerät zertifiziert und zur Wiedergabe von DivX- Videos geeignet. Unter www.divx.com finden Sie weitere Informationen und Softwaretools zum Konvertieren von Dateien in DivX-Videos.

HINWEIS ZU DIVX VIDEO-ON-

DEMAND: Dieses DivX Certified®-Gerät muss für die Wiedergabe von DivX Video-on- Demand-Inhalten (VOD-Inhalten) registriert werden. Zum Generieren des Registriercodes suchen Sie bitte den Abschnitt zu DivX VOD im Gerätekonfigurationsmenü. Rufen Sie vod.divx.com auf und geben Sie diesen Code an, um die Registrierung abzuschließen und weitere Informationen über DivX VOD abrufen zu können. In Lizenz von Dolby Laboratories hergestellt. „Dolby“ und das Doppel-D Symbol sind Warenzeichen der Dolby Laboratories. „BRAVIA“ und sind Warenzeichen der Sony Corporation. TrackID ist ein Markenzeichen oder eingetragenes Markenzeichen von Sony Ericsson Mobile Communications AB. Musik- und Videoerkennungstechnologie und dazugehörige Daten werden von Gracenote® bereitgestellt. Gracenote ist der Industriestandard in Musikerkennungstechnologie und Bereitstellung dazugehöriger Inhalte. Weitere Informationen dazu finden Sie unter www.gracenote.com. CD-, DVD-, Blu-ray Disc-sowie musik- und videobezogene Daten von Gracenote, Inc. Copyright © 2000-Gegenwart Gracenote. Gracenote Software, Copyright © 2000-Gegenwart Gracenote. Ein oder mehrere Patente im Eigentum von Gracenote gelten für dieses Produkt und diesen Dienst. Auf der Gracenote-Website finden Sie eine Liste der gültigen Gracenote-Patente, die keinen Anspruch auf Vollständigkeit erhebt. Gracenote, CDDB, MusicID, MediaVOCS, das Gracenote-Logo und der Schriftzug sowie das Logo „Powered by Gracenote“ sind eingetragene Markenzeichen oder Markenzeichen von Gracenote in den USA und/oder anderen Ländern. Opera® Browser from Opera Software ASA. Copyright 1995-2010 Opera Software ASA. All rights reserved. Für Modell KDL-55/46/40/ 32EX721, KDL-46/40/ 32EX724, KDL-26EX321, KDL-26/24/22EX320: Hinweis zum Drahtlos- Signal

1. Hiermit erklärt Sony, dass sich dieses

Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die Konformitätserklärung (Declaration of Conformity (DoC)) für die R&TTE-Richtlinie finden Sie unter folgender URL-Adresse: http://www.compliance.sony.de/

2. Hinweis für Kunden: Die folgenden

Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU- Richtlinien gelten. Der Hersteller dieses Produktes ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmächtigter für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienst- oder Garantieangelegenheiten wenden Sie sich bitte an die in Kundendienst- oder Garantiedokumenten genannten Adressen.3

Das drahtlose Fernsehsystem darf in folgenden Ländern verwendet werden: Belgien, Bulgarien, Dänemark, Deutschland, Estland, Finnland, Frankreich, Griechenland, Großbritannien, Irland, Island, Italien, Lettland, Liechtenstein, Litauen, Luxemburg, Malta, die Niederlande, Norwegen, Österreich, Polen, Portugal, Rumänien, Schweden, Schweiz, Slowakei, Slowenien, Spanien, Tschechische Republik, Türkei, Ungarn, Zypern. Dieses Gerät kann auch in Ländern außerhalb Europas eingesetzt werden. Drahtloses Fernsehsystem - Informationen zu Richtlinien und Vorschriften Für Kunden in Italien s die private Nutzung durch die gesetzliche Verordnung vom

01.08.2003, Nr. 259 („Vorschrift zur

elektronischen Kommunikation“). Im Einzelnen enthält Artikel 104 die Bestimmungen, wann eine vorherige allgemeine Autorisierung einzuholen ist, und Art. 105, wann eine freie Nutzung zulässig ist; s die öffentliche Bereitstellung des RLAN-Zugriffs auf Telekommunikationsnetzwerke und - dienste (z. B. das drahtlose Fernsehsystem) durch die Ministerialverordnung vom

28.05.2003 und Art. 25 (allgemeine

Autorisierung für elektronische Kommunikationsnetzwerke und - dienste) der Vorschrift zur elektronischen Kommunikation. Für Kunden in Norwegen Die Verwendung dieses Funkgeräts ist in einem Umkreis von 20 km um das Zentrum von Ny-Ålesund, Svalbard, nicht erlaubt. Für Kunden in Zypern Der Endbenutzer muss RLAN-Geräte (auch als WAS- oder Wi-Fi-Geräte bezeichnet) bei der Behörde für elektronische Kommunikation registrieren (P.I. 365/2008 und P.I. 267/2007). P.I. 365/2008 ist die Vorschrift von 2008 zur Funkkommunikation (Kategorien der Sender, die allgemeiner Autorisierung und Registrierung unterliegen). P.I. 267/2007 bezieht sich auf die allgemeine Autorisierung für den Gebrauch von Funkfrequenzen durch Funk-LANs und Wireless-Zugriffssysteme, einschließlich Funk-LANs (WAS/RLAN). Für Kunden in Frankreich Die WLAN-Funktionen (auch als Wi-Fi- Funktionen bezeichnet) dieses digitalen LCD-Farbfernsehgeräts dürfen ausschließlich in geschlossenen Räumen genutzt werden. Die Verwendung der WLAN-Funktionen (auch als Wi-Fi- Funktionen bezeichnet) dieses digitalen LCD-Farbfernsehgeräts im Freien ist auf französischem Gebiet verboten. Bitte vergewissern Sie sich, dass die WLAN- Funktionen (auch als Wi-Fi-Funktionen bezeichnet) dieses digitalen LCD- Farbfernsehgeräts vor dem Gebrauch im Freien deaktiviert werden. (ART Decision 2002-1009 ergänzt durch ART Decision 03-908 in Bezug auf Einschränkungen im Gebrauch von Radiofrequenzen.) Position des Bezeichnungsschildes Aufkleber mit Modellnummer, Herstellungsdatum (Monat/Jahr) und Betriebsspannung (in Übereinstimmung mit gültigen Sicherbestimmungen) befinden sich auf der Rückseite des Fernsehgeräts oder auf der Verpackung. Sicherheitsmaßnahmen Fernsehen

Beim Anschauen von 3D-Videobildern oder beim Spielen von räumlichen 3D- Spielen verspüren manche Menschen Unwohlsein (Überlastung der Augen, Müdigkeit oder Übelkeit). Sony empfiehlt, dass alle Zuschauer beim Betrachten von 3D-Videobildern bzw. beim Spielen von räumlichen 3D-Spielen regelmäßig Pausen einlegen. Die Länge und Häufigkeit der notwendigen Pausen variiert von Person zu Person. Sie müssen für sich entscheiden, was am besten ist. Sollten irgendwelche Beschwerden auftreten, dürfen Sie nicht weiter 3D-Videobilder anschauen oder räumliche 3D-Spiele spielen, bis das Unwohlsein vorüber ist. Konsultieren Sie gegebenenfalls einen Arzt. Schlagen Sie auch (i) in der Bedienungsanleitung von einem anderen Gerät oder Medium nach, das Sie zusammen mit dem Fernsehgerät verwenden, sowie (ii) auf unserer Website (http://www.sony-europe.com/ myproduct), wo Sie aktuelle Informationen finden. Bei kleinen Kindern (besonders bei Kindern unter sechs Jahren) entwickelt sich das Sehvermögen noch. Wenden Sie sich an einen Arzt (wie z. B. einen Kinder- oder Augenarzt), bevor Sie kleinen Kindern erlauben, 3D-Videobilder anzusehen oder räumliche 3D-Spiele zu spielen. Erwachsene sollten Kinder beaufsichtigen, um sicherzustellen, dass diese die oben aufgeführten Empfehlungen befolgen.

• Verwenden, lagern und belassen Sie die 3D Brille oder die Batterie nicht in der Nähe eines Feuers oder an Orten mit hohen Temperaturen, z. B. in direktem Sonnenlicht oder in durch die Sonne aufgewärmten Autos.

• Wenn Sie die simulierte 3D-Funktion verwenden, beachten Sie bitte, dass das angezeigte Bild aufgrund der von diesem Fernsehgerät vorgenommenen Konvertierung vom Original abweicht.

• Schauen Sie bei gemäßigter Beleuchtung fern. Durch falsche Beleuchtung oder langes Fernsehen werden die Augen belastet.

• Stellen Sie beim Verwenden von Kopfhörern die Lautstärke moderat ein. Andernfalls kann es zu Gehörschäden kommen. LCD-Bildschirm

• Obwohl bei der Herstellung des LCD- Bildschirms mit hochpräziser Technologie gearbeitet wird und der Bildschirm 99,99% und mehr effektive Pixel besitzt, ist es möglich, dass dauerhaft einige schwarze oder leuchtende Punkte (rot, grün oder blau) sichtbar sind. Es handelt sich dabei um eine strukturelle Eigenschaft von LCD- Bildschirmen und nicht um eine Fehlfunktion.

• Stoßen Sie nicht gegen den Filter an der Vorderseite, zerkratzen Sie ihn nicht und stellen Sie nichts auf dieses Fernsehgerät. Das Bild kann ungleichmäßig werden und der LCD-Bildschirm kann beschädigt werden. (Fortsetzung)4

• Wenn dieses Fernsehgerät an einem kalten Ort verwendet wird, kommt es möglicherweise zu Schmierstreifen im Bild oder das Bild wird dunkel. Dabei handelt es sich nicht um ein Versagen. Diese Effekte verschwinden, wenn die Temperatur steigt.

• Wenn Standbilder längere Zeit angezeigt werden, kann es zu Doppelbildern kommen. Dieser Effekt verschwindet in der Regel nach einigen Augenblicken.

• Bildschirm und Gehäuse erwärmen sich, wenn das Fernsehgerät in Betrieb ist. Dies ist keine Fehlfunktion.

• Der LCD-Bildschirm enthält eine kleine Menge Flüssigkristalle. Einige der Leuchtstoffröhren, die in diesem Fernsehgerät verwendet werden, enthalten auch Quecksilber (mit Ausnahme von LCD-Fernsehgeräten mit LED-Hintergrundbeleuchtung). Befolgen Sie bei der Entsorgung die bei Ihnen geltenden Entsorgungsrichtlinien. Pflegen und Reinigen der Bildschirmoberfläche bzw. des Gehäuses des Fernsehgeräts Trennen Sie das Netzkabel unbedingt von der Netzsteckdose, bevor Sie das Gerät reinigen. Um Materialschäden oder Schäden an der Bildschirmbeschichtung zu vermeiden, beachten Sie bitte folgende Vorsichtsmaßnahmen.

• Entfernen Sie Staub vorsichtig mit einem weichen Tuch von der Bildschirmoberfläche bzw. dem Gehäuse. Bei stärkerer Verschmutzung feuchten Sie ein weiches Tuch leicht mit einer milden Reinigungslösung an und wischen dann über den Bildschirm.

• Sprühen Sie niemals Wasser oder Reinigungsmittel direkt auf das Fernsehgerät. Es kann bis zur Unterseite des Bildschirms oder der Außenteile laufen und in das Fernsehgerät gelangen und so Schäden am Fernsehgerät verursachen.

• Verwenden Sie keine Scheuerschwämme, keine alkalischen/säurehaltigen Reinigungsmittel, kein Scheuerpulver oder flüchtigen Lösungsmittel wie Alkohol, Benzin, Verdünnung oder Insektizide. Wenn Sie solche Mittel verwenden oder das Gerät längere Zeit mit Gummi- oder Vinylmaterialien in Berührung kommt, kann es zu Schäden an der Bildschirm- oder der Gehäuseoberfläche kommen.

• Um eine ausreichende Belüftung zu gewährleisten, wird regelmässiges Staubsaugen der Lüftungsöffnungen empfohlen.

• Wenn Sie den Winkel des Fernsehgeräts einstellen, bewegen Sie das Fernsehgerät mit Vorsicht, damit es nicht verrutscht oder vom Ständer fällt. Sonderzubehör

• Halten Sie Zusatzteile oder Geräte mit elektromagnetischer Strahlung von dem Fernsehgerät fern. Andernfalls können Bild- und/oder Tonstörungen auftreten.

• Dieses Gerät wurde geprüft und erfüllt die EMV-Richtlinie, sofern ein Signalverbindungskabel von unter 3 m Länge verwendet wird. (Vorsichtshinweis zum Umgang mit der Fernbedienung) Anmerkungen

• Achten sie beim Einsetzen von Batterien auf die richtige Polung.

• Verwenden Sie Batterien unterschiedlicher Typen nicht gemeinsam und auch nicht alte und neue Batterien zusammen.

• Entsorgen Sie verbrauchte Batterien umweltschonend. Beachten Sie bitte geltende Entsorgungsrichtlinien für Batterien. Wenden Sie sich ggf. an die zuständige Behörde.

• Behandeln Sie die Fernbedienung sorgfältig. Lassen Sie sie nicht fallen, treten Sie nicht darauf und schütten Sie keine Flüssigkeiten darauf.

• Bewahren Sie die Fernbedienung nicht neben einer Wärmequelle, unter direkter Sonneneinstrahlung oder an einem feuchten Ort auf. Drahtlosfunktion des Geräts

• Das Gerät darf nicht in der Nähe medizinischer Geräte (Schrittmacher usw.) betrieben werden, da deren Funktionsweise dadurch beeinträchtigt werden kann.

• Obwohl dieses Gerät verschlüsselte Signale sendet/empfängt, müssen Sie sich vor nicht autorisiertem Empfang von Signalen schützen. Für etwaige Probleme diesbezüglich kann keine Haftung übernommen werden. Entsorgen des Fernsehgeräts Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte) Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.5

Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte) Das Symbol auf der Batterie/dem Akku oder der Verpackung weist darauf hin, dass diese nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen dieser Batterien/Akkus schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterie bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.6

Dieses Fernsehgerät verfügt über eine integrierte Anleitung (i-Manual). Um auf das i-Manual zuzugreifen, drücken Sie i-MANUAL auf der Fernbedienung und wählen eine Option aus. Weitere Informationen finden Sie auf Seite 18 in dieser Anleitung. Der Inhalt des i- Manual kann abhängig vom Modell/der Region/dem Gebiet abweichen. Inhalt des i-Manual

• Bei einigen Modellen ist dieses Merkmal nicht verfügbar. Nachdem Sie Ihr BRAVIA-Fernsehgerät eingerichtet und sich mithilfe dieser Anleitung mit den grundlegenden Bedienvorgängen vertraut gemacht haben, finden Sie weitere Erläuterungen zu den Funktionen Ihres Fernsehgerät in der integrierten Anleitung (i-Manual). Verwendung von i-Manual „BRAVIA“ TV-Funktionen 3D-Funktion* Anwesenheitssensor* „BRAVIA“ Internetvideo Internet-Widgets WLAN / WLAN Ready „BRAVIA“ Sync mit „Steuerung für HDMI“ Skype Ready TrackID™/Musiksuche/Videosuche USB-HDD-Aufnahme* Fernsehen 3D-Funktion* Digitaler elektronischer Programmführer Favoriten Bildformat Bildmodus Text Fotos/Musik/Videos Doppelbild (PIP) Doppelbild (P&P) NVOD/MF Einstellungen/Home-Menü Das Home-Menü Einstellungen Anzeige Ton Systemeinstellungen i-Manual Digitale Einstellungen Analoge Einstellungen Externe Eingänge Netzwerk Produkt-Support Verwenden anderer Geräte/des Internets Videorecorder/DVD-Player Audiosystem USB-Gerät (z. B. Digitalkamera) Bilderrahmen HDMI-Gerät Internet/WLAN Heimnetzwerk Media Remote

Lage/Funktion der Teile/ Bedienelemente Fernbedienung Bedienelemente/Anzeigen am TV Anschlüsse Störungsbehebung Index Lesezeichen8

Überprüfen des Zubehörs Fernbedienung (1)Batterien der Größe AAA (Typ R03) (2)Tischständer (1) Befestigungsschrauben für Tischständer (M5 × 16) (3)(außer Modell KDL-26/24/22EX32x)Befestigungsschrauben für Tischständer (M4 × 12) (2)(nur Modell KDL-26/24/22EX32x)Montageschrauben für Tischständer (M6 × 14) (4)(nur Modell KDL-55/46EX72x, KDL-46HX72x, KDL-46EX52x, KDL-46CX52x)Montageschrauben für Tischständer (M6 × 14) (3)(nur Modell KDL-40HX72x, KDL-40/37/32EX72x, KDL-40/37/32EX52x, KDL-40/32CX52x, KDL-32EX42x)Befestigungsschrauben für Tischständer (M6 × 14) (2)(nur Modell KDL-26EX321)Befestigungsschrauben für Tischständer (M4 × 12) (2)(nur Modell KDL-26/24/22EX320)Sechskantschlüssel (1)(außer Modell KDL-26/24/22EX320)Bedienungsanleitung (diese Anleitung) und andere Dokumente Anweisungen zum Zusammenbauen des Tischständers finden Sie im mitgelieferten Infoblatt zum Tischständer. Einsetzen von Batterien in die Fernbedienung B Für Modell KDL-55/46/40/37/32EX72x, KDL-46/40HX72x 1 Entfernen Sie die Schutzfolie. 2 Drücken Sie auf die Abdeckung und schieben Sie sie nach oben. B Für Modell KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x, KDL-26/24/22EX32x 1 Entfernen Sie die Schutzfolie. 2 Drücken Sie auf die Abdeckung und heben Sie sie zum Öffnen an. Erste Schritte9

Erste Schritte 1: Befestigen des Tischständers 1 Bei bestimmten Fernsehmodellen schlagen Sie die Erläuterungen zur ordnungsgemäßen Befestigung bitte im mitgelieferten Infoblatt zum Tischständer nach. 2 Setzen Sie das Fernsehgerät auf den Tischständer. B Für Modell KDL-55/46/40/37/32EX72x, KDL-46/40HX72x,KDL-46/40/37/32EX52x,KDL-46/40/32CX52x, KDL-32EX42x

• Richten Sie das Fernsehgerät von oben her aus und schieben Sie es nach unten, bis die Führungsstifte nicht mehr zu sehen sind.B Für Modell KDL-26/24/22EX320B Für Modell KDL-26EX321 3 Befestigen Sie das Fernsehgerät am Tischständer, indem Sie die mitgelieferten Schrauben in die richtigen Schraubenlöcher drehen, wie mit den Pfeilmarkierungen angegeben. B Für Modell KDL-55/46/40/37/32EX72x,KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42xB Für Modell KDL-26/24/22EX320B Für Modell KDL-26EX321

• Falls Sie einen elektrischen Schraubendreher verwenden, stellen Sie das Drehmoment auf ca. 1,5 N·m {15 kgf·cm} ein. Abnehmen des Tischständers vom Fernsehgerät Um den Tischständer vom Fernsehgerät abzunehmen, entfernen Sie die Schrauben die Sie in Schritt 3 festgezogen haben.

• Nehmen Sie den Tischständer nur ab, wenn Sie entsprechendes Zubehör für das Fernsehgerät installieren wollen.• Wenn Sie den Tischständer vom Fernsehgerät abnehmen, legen Sie das Gerät mit dem Bildschirm nach unten auf eine stabile Arbeitsfläche, die größer ist als das Fernsehgerät.• Um Beschädigungen am LCD-Bildschirm zu vermeiden, legen Sie ein weiches Tuch auf die Arbeitsfläche.Führungs-stifte(Fortsetzung)10

• Achten Sie vor dem Einschalten darauf, dass sich das Fernsehgerät in vertikaler Position befindet. Das Fernsehgerät darf nicht eingeschaltet werden, solange der LCD-Bildschirm mit der Mattscheibe nach unten weist, da das Bild andernfalls nicht gleichmäßig ist. B Für Modell KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x B Für Modell KDL-26/24/22EX320 B Für Modell KDL-26EX321 2: Einstellen des Blickwinkels am Fernsehgerät Das Fernsehgerät kann auf einen der unten abgebildeten Winkel eingestellt werden. Winkelanpassung (Schwenken) (außer Modell KDL-26/24/22EX320)

• Halten Sie beim Einstellen des Winkels den Ständer mit einer Hand fest, damit der Ständer nicht verrutscht und das Fernsehgerät nicht umkippt. Winkelanpassung (Neigen) (außer Modell KDL-46/40/32CX52x)

• Achten Sie beim Einstellen des Winkels darauf, sich nicht die Hand oder die Finger zwischen dem Fernsehgerät und dem Ständer einzuklemmen. B Für Modell KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-32EX42x, KDL-26EX321 B Für Modell KDL-26/24/22EX320 Weiches TuchWeiches TuchWeiches Tuch 20° 20° 20° 20° 0° - 6°0° - 6°11

• Vergewissern Sie sich, dass sich vor dem Fernsehgerät keine Gegenstände befinden.

• Schützen Sie den Anwesenheitssensor vor direktem Sonnenlicht oder anderen starken Lichtquellen, da es andernfalls zu Fehlfunktionen kommen kann. 3: Anschließen einer Antenne/einer Set-Top- Box/eines Recorders (z. B. DVD-Recorder) Anschließen einer Set-Top-Box/eines Recorders (z. B. DVD-Recorder) über SCART

• Für diese Verbindung wird ein Universal-SCART- Kabel mit rechtwinkligem Stecker empfohlen. Anschließen einer Set-Top-Box/eines Recorders (z. B. DVD-Recorder) über HDMI 4: Anschließen von Audio-/ Videogeräten Anwesenheitssensor (außer Modell KDL-46/40/32EX520, KDL-40/32EX523) 3-D-Synchronsender (nur Modell KDL-55/46/40/37/ 32EX72x, KDL-46/40HX72x) Infrarotsensor Set-Top-Box/Recorder (z. B. DVD-Recorder) Set-Top-Box/Recorder (z. B. DVD-Recorder) Audio-/Videogerät12

5: Anbringen einer Kippsicherung für das Fernsehgerät 1 Schrauben Sie eine Holzschraube (4 mm Durchmesser, nicht mitgeliefert) in das Fernsehuntergestell. 2 Schrauben Sie eine Maschinenschraube (M4, nicht mitgeliefert) in das Schraubenloch des Fernsehgerätes. 3 Verbinden Sie die Holzschraube und die Maschinenschraube mit einem starken Seil (nicht mitgeliefert). Die Länge der Metallgewindeschraube M4 variiert abhängig vom Kabeldurchmesser.Beachten Sie bitte die unten dargestellte Abbildung. 6: Netzkabelführung/ Bündeln der Kabel B KDL-46/40/32CX52xB Außer Modell KDL-46/40/32CX52x

• Nehmen Sie vor dem Bündeln der Kabel den Kabelhalter aus der Netzabdeckung (siehe Schritt 1 und 2). Verwenden Sie erneut den Kabelhalter (siehe Schritt 3), um die anderen Kabel zu bündeln (siehe Schritt 4).• Bündeln Sie das Netzkabel nicht zusammen mit anderen Kabeln.* Bringen Sie den Kabelhalter bei Wandmontage unter den Anschlüssen an.5-6 mmSchraube M4KabelTischständer des FernsehgerätsNetzkabel

Erste Schritte 7: Durchführen der anfänglichen Grundeinstellungen 1 Schließen Sie das Fernsehgerät an eine Netzsteckdose an. 2 Drücken Sie am Fernsehgerät auf 1. Die Netzanzeige = leuchtet grün. Wenn Sie das Fernsehgerät zum ersten Mal einschalten, erscheint auf dem Fernsehschirm das Menü für die Sprachauswahl.

• Wenn Sie das Fernsehgerät das erste Mal einschalten, muss das Fernsehgerät eine interne Optimierung vornehmen, bevor Sie die Anfangskonfiguration ausführen können. Es wird kein Bild und kein Ton ausgegeben und die Timer-Anzeige vorne am Fernsehgerät blinkt etwa 40 Sekunden lang orange. Schalten Sie das Fernsehgerät während dieses Vorgangs nicht aus. Bei einigen Fernsehgeräten wurde dieser Vorgang werkseitig durchgeführt.Befolgen Sie die Anweisungen auf dem Bildschirm.Auto. Digital-Suchlauf: Wenn Sie „Kabel“ auswählen, empfiehlt es sich, mit „Schnellsuchlauf“ einen schnellen Sendersuchlauf auszuführen. Stellen Sie „Frequenz“ und „Netzwerk-ID“ gemäß den Angaben des Kabelbetreibers ein. Wenn mit „Schnellsuchlauf“ keine Sender gefunden werden, versuchen Sie es mit „Vollständiger Suchlauf“ (dies kann allerdings eine Weile dauern).

• „Vollständiger Suchlauf“ ist in manchen Ländern oder Regionen möglicherweise nicht verfügbar.Programme ordnen: Zum Verändern der Reihenfolge, in der analoge Sender im Fernsehgerät gespeichert sind. 1 Wählen Sie mit F/f den Sender, den Sie an eine andere Position verschieben möchten, und drücken Sie dann . 2 Wählen Sie mit F/f die neue Position für den Sender aus und drücken Sie anschließend .

• Sie können die Sender auch manuell abstimmen. Außer Modell KDL-46/40/32CX52xKDL-46/40/32CX52x14

Fernsehempfang Verwenden Ihres BRAVIA-Fernsehgeräts

Schalten Sie das Fernsehgerät ein.Drücken Sie 1 am Fernsehgerät, um es einzuschalten. Wählen Sie einen Modus. Wählen Sie einen Fernsehsender.So verwenden Sie die digitale elektronische ProgrammzeitschriftDrücken Sie im Digitalmodus GUIDE, um die Programmzeitschrift aufzurufen.Wählen Sie über 0-9 einen Digitalkanal aus. Geben Sie für Kanalnummern ab 10 die nachfolgenden Stellen schnell ein.

• Die Zahlentaste 5 sowie die Tasten N, PROG + und AUDIO auf der Fernbedienung sind mit Tastpunkten gekennzeichnet. Verwenden Sie die Tastpunkte beim Bedienen des Fernsehgeräts als Bezugspunkte. GUIDE

Verwenden Ihres BRAVIA-Fernsehgeräts Teile und Steuerelemente der Fernbedienung Verwenden Sie die mitgelieferte Fernbedienung zur Bedienung des Fernsehgeräts. Die grundlegende Bedienung der Fernbedienung wird hier erläutert. Für weitere Informationen zu allen Fernbedienungsfunktionen drücken Sie i-MANUAL und lesen Sie in der integrierten Anleitung (i-Manual) nach (Seite 18). Rückseite der Fernbedienung 1 :/1 Drücken Sie diese Taste, um das Fernsehgerät aus dem Standby-Modus ein- und auszuschalten. 2 i-MANUAL Zeigt die integrierte Anleitung (i-Manual) an. 3 SYNC MENU Zeigt das Menü BRAVIA Sync an, um Geräte zu bedienen, die mit BRAVIA Sync kompatibel und an das Fernsehgerät angeschlossen sind. 4 F/f/G/g/ Bewegt den Cursor auf dem Bildschirm und bestätigt die Eingabe. 5 OPTIONS Zeigt eine Liste praktischer Funktionen und Menüverknüpfungen an. Die Menüoptionen variieren basierend auf dem aktuellem Eingang und/oder dem Inhalt. 6 Farbige Tasten Wenn die farbigen Tasten verfügbar sind, wird auf dem Bildschirm eine Bedienanleitung angezeigt. 7 PROG/CH +/–/Zifferntasten Wählt im TV-Modus die Kanäle aus. 8 2 +/– Passt die Lautstärke an. Für Modell KDL-55/46/40/37/ 32EX72x, KDL-46/40HX72x16

Auswählen verschiedener Funktionen und Einstellungen (Home-Menü) Sie können alle Funktionen über das Home-Menü auswählen.Siehe (Seite 17) für eine Übersicht des Home-Menüs.

Drücken Sie F/f/G/g/ , um Optionen auszuwählen. So wählen Sie Optionen im Home-Menü aus (z. B. Auswahl von „Einstellungen“) 1 Drücken Sie G/g zur Auswahl von „Einstellungen“.Der Inhalt von „Einstellungen“ wird auf der rechten Seite angezeigt. 2 Drücken Sie F/f zur Auswahl von „Anzeige“.3 Drücken Sie , um das Menü anzuzeigen.Drücken Sie nach den Anweisungen auf dem Bildschirm F/f/G/g, um Optionen auszuwählen, und bestätigen Sie die Auswahl mit .

Drücken Sie HOME, um das Menü zu verlassen.

Verwenden Ihres BRAVIA-Fernsehgeräts Übersicht des Home-Menüs Nachdem Sie HOME auf der Fernbedienung gedrückt haben, werden die folgenden Symbole als Kategorien angezeigt. Die verfügbaren Kategorien hängen vom Modell des Fernsehgeräts, von der Region, dem Land und den ausgestrahlten Inhalten ab. TV Sie können eine Liste von Fernsehkanälen oder einen Programmführer auswählen. Medien Sie können Foto-/Musik-/Videoinhalte über USB-Geräte oder das Heimnetzwerk wiedergeben lassen. Eingänge Sie können Geräte auswählen, die an das Fernsehgerät angeschlossen sind. Favoriten/Verlauf Bietet einen schnellen Zugriff auf häufig verwendete und kürzlich aufgerufene Optionen, wie z. B. Fernsehkanäle, externe Eingänge oder Ihre Mediendateien. Einstellungen Enthält alle notwendigen Konfigurationen, um Ihre Fernseheinstellungen anzupassen. Widgets Bietet Zugriff auf Widgets. Anwendungen Sie können verschiedene Anwendungen, wie z. B. „Musiksuche“, „Internet-Browser“ usw., verwenden. Qriocity Ermöglicht den Zugriff auf den Online-Dienst „Qriocity“. Internetinhalt Sie können Internetinhaltsdienste nutzen. Empfehlungen Zeigt anhand der Übersicht über die bislang wiedergegebenen Inhalte Empfehlungen zu Sendungen an, die Ihnen gefallen könnten. Aufnahmen Ermöglicht Timer-gesteuerte Aufnahmen auf einem angeschlossenen USB-HDD-Gerät und die Auswahl von Aufnahmen für die Wiedergabe.18

Anzeigen der Bedienungsanleitung (i-Manual) Dieses BRAVIA-Fernsehgerät ist mit einer integrierten Bedienungsanleitung ausgestattet, die Sie am Bildschirm aufrufen können.Wenn Sie weitere Informationen zu den Funktionen des Fernsehgeräts benötigen, rufen Sie mit einem Tastendruck das i-Manual auf.

Drücken Sie i-MANUAL.

Drücken Sie F/f/G/g/ , um Optionen auszuwählen. So wählen Sie Optionen im i-Manual 1 Drücken Sie F/f zur Auswahl einer Option. Der Inhalt der Option wird auf der rechten Seite als zweite Ebene angezeigt. 2 Drücken Sie g, um zur zweiten Ebene zu wechseln. 3 Drücken Sie F/f zur Auswahl einer Option der zweiten Ebene.Auf der rechten Seite wird eine Übersicht der Option angezeigt.Wenn die dritte Ebene verfügbar ist, wiederholen Sie diesen Schritt, um die Übersicht der Option anzuzeigen. 4 Drücken Sie g zur Auswahl einer Option. Der Inhalt wird angezeigt.

Verwenden Ihres BRAVIA-Fernsehgeräts Beschreibung des i-Manual-Bildschirms So verwenden Sie das Lesezeichen Das i-Manual verfügt über eine Lesezeichenfunktion. Seiten können mit Lesezeichen in Form von farbigen Tasten versehen werden. Befolgen Sie dazu die Anweisungen im unteren Bereich des Bildschirms. Wenn Sie auf registrierte Lesezeichen zugreifen wollen, lassen Sie die Startseite des i-Manual anzeigen und wählen „Lesezeichen“. So speichern Sie die zuletzt angezeigte Seite i-Manual speichert die zuletzt angezeigte Seite. Drücken Sie im i-Manual-Bildschirm i-MANUAL, um zum Fernsehbildschirm zurückzukehren. Wenn Sie i-MANUAL erneut drücken, werden wieder die zuletzt angezeigten Informationen angezeigt. Um die Startseite des i-Manual aufzurufen, befolgen Sie die Schritte auf dem Bildschirm, um zur Hauptseite zurückzukehren, oder drücken Sie HOME und wählen Sie „i-Manual“ unter „Einstellungen“ im Home-Menü.

• Der Speicher für die zuletzt angezeigte Seite wird automatisch zurückgesetzt, wenn Sie das Fernsehgerät in den Standby-Modus schalten. Drücken Sie G, um zur vorherigen Seite zurückzukehren Seitennummer/Gesamtzahl Seiten Drücken Sie RETURN, um zur vorherigen Seite zurückzukehren Drücken Sie f, um zur nächsten Seite zu wechseln Drücken Sie , um die Funktion aufzurufen

• Diese Option wird nur angezeigt, wenn die Funktion verfügbar ist.20

Wenn Sie dieses Fernsehgerät mit dem Internet verbinden, können Sie zahlreiche Funktionen nutzen: Anzeige eines Fotos mit dem Standort auf der Karte, Wiedergabe von Internetvideos usw. Weitere Informationen zu diesen Funktionen finden Sie im i-Manual.

• Um eine Verbindung zum Internet herzustellen, müssen Sie einen Vertrag mit einem Internetdienstanbieter abschließen. Vorbereiten eines Kabelnetzwerks

• Verwenden Sie für LAN-Verbindungen ein Kabel der Kategorie 7 (nicht mitgeliefert). Vorbereiten eines WLAN Für Modell KDL-55/46/40/32EX721, KDL-46/40/32EX724, KDL-26EX321, KDL-26/24/22EX320: Bei Modellen mit integriertem WLAN-Gerät können Sie ganz einfach ohne den USB- WLAN-Adapter UWA-BR100 auf das Internet und Ihr Heimnetzwerk zugreifen. Außer Modell KDL-55/46/40/32EX721, KDL-46/40/32EX724, KDL-26EX321, KDL-26/24/22EX320: Durch WLAN Ready können Sie ganz einfach über den USB-WLAN-Adapter UWA-BR100 auf das Internet und Ihr Heimnetzwerk zugreifen (Stand Januar 2010). Indem Sie den USB-WLAN-Adapter an den USB-Anschluss Ihres Fernsehgeräts anschließen, können Sie ganz einfach ein drahtloses Netzwerk einrichten. Achten Sie darauf, einen WLAN-Router einzurichten, bevor Sie die WLAN-Funktion am Fernsehgerät einrichten.

• Der USB-WLAN-Adapter ist, abhängig von Ihrem Fernsehgerätemodell, als optionales Zubehör erhältlich. Netzwerkeinrichtung Fernseh-gerätInternetModem mit Router-FunktionenRouterModemInternet oder21

Netzwerkeinrichtung Einrichten der Internetverbindung Über die Netzwerkfunktion können Sie eine Verbindung zwischen dem Fernsehgerät und dem Internet herstellen. Der Einrichtungsvorgang variiert abhängig vom Netzwerktyp und dem LAN-Router. Achten Sie darauf, einen LAN-Router einzurichten, bevor Sie die Internetverbindung einrichten. Überprüfen Sie Ihre WLAN-Umgebung anhand der folgenden Übersicht. WLAN Kabel-LAN , Typ 4* Typ 1 lässt sich einfacher einrichten, wenn Ihr Router über eine Taste zur automatischen Konfiguration verfügt, z. B. Air Station One-Touch Secure System (AOSS). Die meisten aktuellen Router verfügen über diese Funktion. Überprüfen Sie Ihren Router.Typ 1: Befolgen Sie die Konfiguration für „Abgesichertes Netzwerk mit Wi-Fi Protected Set-up (WPS)“.Typ 2: Befolgen Sie die Konfiguration für „Abgesichertes Netzwerk ohne Wi-Fi Protected Set-up (WPS)“.Typ 3: Befolgen Sie die Konfiguration für „Unsicheres Netzwerk mit einem beliebigen WLAN-Router“.Typ 4: Befolgen Sie die Konfiguration für „Konfiguration für Kabelnetzwerk“. Typ 1: Abgesichertes Netzwerk mit Wi-Fi Protected Set-up (WPS) Durch den WPS-Standard wird die Sicherheit eines kabellosen Heimnetzwerks so einfach wie das Drücken der WPS-Taste am WLAN-Router. Bevor Sie ein WLAN einrichten, überprüfen Sie die Position der WPS-Taste am Router und wie diese verwendet wird.Aus Sicherheitsgründen bietet „WPS (PIN)“ einen PIN-Code für Ihren Router an. Der PIN-Code wird jedes Mal erneuert, wenn Sie „WPS (PIN)“ auswählen. 1 Drücken Sie HOME und wählen Sie dann > „Netzwerk“ > „Netzwerkeinstellung“. 2 Wählen Sie „Drahtlos-Einstellungen“. 3 Wählen Sie „WPS (Knopfdruck)“ als Methode mit Tastenbetätigung oder „WPS (PIN)“ als PIN-Methode.

• Die Tastenbezeichnung für WPS kann abhängig vom Router abweichen (z. B. Taste AOSS). 4 Befolgen Sie die Anweisungen auf dem Einrichtungsbildschirm. Typ 2: Abgesichertes Netzwerk ohne Wi-Fi Protected Set-up (WPS) Um ein WLAN einzurichten, sind die SSID (Name des kabellosen Netzwerks) und der Sicherheitsschlüssel (WEP- oder WPA-Schlüssel) notwendig. Wenn Ihnen diese nicht bekannt sind, schlagen Sie in der Anleitung Ihres Routers nach. 1 Drücken Sie HOME und wählen Sie dann > „Netzwerk“ > „Netzwerkeinstellung“. 2 Wählen Sie „Drahtlos-Einstellungen“. 3 Wählen Sie „Suchlauf“, und wählen Sie dann das Netzwerk aus der Liste der gescannten kabellosen Netzwerke aus. 4 Befolgen Sie die Anweisungen auf dem Einrichtungsbildschirm. Sicheres WLAN? NEIN Typ 3JA mVerwenden Sie einen WLAN-Router, der mit dem Wi-Fi Protected Set-up (WPS) kompatibel ist?NEIN k Typ 2JA mTyp 1*(Fortsetzung)22

• Wenn Sie WPS zur Einrichtung des Netzwerks verwenden, werden die Sicherheitseinstellungen des WLAN-Routers aktiviert und alle zuvor mit unsicherem Status mit dem WLAN verbundenen Geräte werden vom Netzwerk getrennt.Aktivieren Sie in diesem Fall die Sicherheitseinstellungen des getrennten Geräts und stellen Sie die Verbindung wieder her. Oder deaktivieren Sie die Sicherheitseinstellungen des WLAN-Routers und verbinden Sie das Gerät dann mit unsicherem Status mit dem Fernsehgerät. Typ 3: Unsicheres Netzwerk mit einem beliebigen WLAN-Router Um ein WLAN einzurichten, ist die SSID (Name des kabellosen Netzwerks) nötig. 1 Drücken Sie HOME und wählen Sie dann > „Netzwerk“ > „Netzwerkeinstellung“.

Wählen Sie „Drahtlos-Einstellungen“. 3 Wählen Sie „Suchlauf“, und wählen Sie dann das Netzwerk aus der Liste der gescannten kabellosen Netzwerke aus. 4 Befolgen Sie die Anweisungen auf dem Einrichtungsbildschirm.

• Der Sicherheitsschlüssel (WEP- oder WPA-Schlüssel) ist nicht erforderlich, da Sie bei diesem Vorgang kein Sicherheitsverfahren auswählen müssen. Typ 4: Konfiguration für Kabelnetzwerk Geben Sie bei Bedarf die entsprechenden alphanumerischen Werte für Ihren Router ein. Die erforderlichen Optionen (z. B. IP-Adresse, Subnetzmaske, DHCP) können abhängig vom Internetdienstanbieter oder dem Router abweichen. Weitere Informationen finden Sie in der Anleitung, die Sie von Ihrem Internetdienstanbieter erhalten haben, oder in der Anleitung im Lieferumfang des Routers. 1 Drücken Sie HOME und wählen Sie dann > „Netzwerk“ > „Netzwerkeinstellung“. 2 Wählen Sie „Kabel (LAN) Einstellungen“. 3 Wählen Sie „Autom.“, um die IP- Adresse und den Proxyserver automatisch einzustellen, oder „Anwender“, um sie manuell festzulegen. 4 Befolgen Sie die Anweisungen auf dem Einrichtungsbildschirm. Anzeigen des Netzwerkstatus Sie können Ihren Netzwerkstatus überprüfen. 1 Drücken Sie HOME und wählen Sie dann > „Netzwerk“ > „Netzwerkeinstellung“. 2 Wählen Sie „Netzwerkstatus anzeigen“. Wenn Sie keine Verbindung zum Internet herstellen können Verwenden Sie die Diagnose, um mögliche Ursachen für Netzwerkverbindungsprobleme und die Einstellungen zu überprüfen. 1 Drücken Sie HOME und wählen Sie dann > „Netzwerk“ > „Netzwerkeinstellung“. 2 Wählen Sie „Netzwerkstatus anzeigen“. 3 Wählen Sie „Netzwerkdiagnose“. Dieser Vorgang kann einige Minuten dauern. Sie können die Diagnose nicht abbrechen, nachdem Sie „Netzwerkdiagnose“ ausgewählt haben.23

Netzwerkeinrichtung Anpassen der Server- Anzeigeeinstellungen Sie können festlegen, dass Heimnetzwerkserver im Home-Menü angezeigt werden sollen. Bis zu 10 Server können automatisch im Home-Menü angezeigt werden. 1 Drücken Sie HOME und wählen Sie dann > „Netzwerk“ > „Heimnetzwerk-Einstellungen“. 2 Wählen Sie „Server- Anzeigeeinstellungen“. 3 Wählen Sie die Server, die im Home- Menü angezeigt werden sollen, und passen Sie die Einstellungen an. Wenn Sie keine Verbindung zum Heimnetzwerk herstellen können Das Fernsehgerät erkennt, ob der Server richtig erkannt wurde, wenn Sie keine Verbindung zu Ihrem Heimnetzwerk herstellen können. Wenn die Diagnoseergebnisse einen Fehler anzeigen, überprüfen Sie die möglichen Ursachen, die Netzwerkverbindungen und die Einstellungen. 1 Drücken Sie HOME und wählen Sie dann > „Netzwerk“ > „Heimnetzwerk-Einstellungen“. 2 Wählen Sie „Serverdiagnose“. Die Serverdiagnose startet. Wenn die Serverdiagnose abgeschlossen ist, wird die Liste der Diagnoseergebnisse angezeigt.24

Störungsbehebung Wenn die Anzeige 1 (Standby) blinkt, zählen Sie die Anzahl der Blinkvorgänge (die Intervallzeit beträgt drei Sekunden). Schalten Sie das Fernsehgerät mit 1 am Fernsehgerät aus, trennen Sie das Netzkabel vom Gerät und teilen Sie Ihrem Händler oder dem Sony-Kundendienst mit, wie die Anzeige blinkt (Anzahl der Blinkzeichen). Wenn die Anzeige 1 (Standby) nicht blinkt, überprüfen Sie die Punkte der folgenden Tabellen. Schlagen Sie auch unter „Störungsbehebung“ im i-Manual nach. Wenn sich das Problem mit den aufgeführten Maßnahmen nicht beheben lässt, lassen Sie das Fernsehgerät von qualifiziertem Kundendienstpersonal überprüfen. Zusatzinformationen Symptom Erklärung/Abhilfe Es wird kein Bild angezeigt (Bildschirm ist dunkel) und es ist kein Ton zu hören.

• Prüfen Sie die Antennen- oder Kabelverbindung.

• Schließen Sie das Fernsehgerät an eine Netzsteckdose an und drücken Sie 1 am Fernsehgerät.

• Wenn die Standby-Anzeige 1 rot leuchtet, drücken Sie "/1. Auf dem Bildschirm sind winzige schwarze und/oder helle Punkte zu sehen.

• Der Bildschirm setzt sich aus Pixeln (Bildpunkten) zusammen. Winzige schwarze Punkte und/oder helle Lichtpunkte (Pixel) auf dem Bildschirm stellen keine Fehlfunktion dar. Einige Programme können nicht eingestellt werden.

• Prüfen Sie die Antenne bzw. die Satellitenschüssel. Das Fernsehgerät schaltet sich automatisch aus (wechselt in den Standby- Betrieb).

• Überprüfen Sie, ob „Abschalttimer“ aktiviert ist, oder überprüfen Sie die Einstellung von „Dauer“ für „Einschalttimer“.

• Überprüfen Sie, ob „TV-Standby nach Nichtbenutzung“ aktiviert ist.

• Überprüfen Sie, ob „Anwesenheitssensor“ aktiviert ist. Wenn innerhalb einer voreingestellten Zeitspanne kein Zuschauer vor dem Fernsehgerät erkannt wird, schaltet sich das Bild automatisch aus, der Ton ist dagegen weiterhin zu hören. 30 Minuten nach dem Ausschalten des Bildes schaltet das Fernsehgerät außerdem automatisch in den Standby-Betrieb. Die Fernbedienung funktioniert nicht.

• Tauschen Sie die Batterien aus.

• Das Fernsehgerät befindet sich möglicherweise im SYNC- Modus. Drücken Sie SYNC MENU, wählen Sie „TV-Steuerung“ und dann „Home (Menü)“ oder „Optionen“, um das Fernsehgerät zu bedienen. Sie haben das Passwort für „Kindersicherung“ vergessen.

• Geben Sie 9999 als PIN-Code ein. (Der PIN-Code 9999 wird immer akzeptiert.) Das Gehäuse des Fernsehgeräts erwärmt sich.

• Wenn das Fernsehgerät lange Zeit verwendet wird, erwärmt sich das Gehäuse des Fernsehgeräts. Es fühlt sich möglicherweise heiß an, wenn Sie es mit der Hand berühren.25

Zusatzinformationen Technische Daten TV-System Bildschirmsystem LCD-Bildschirm (Flüssigkristallbildschirm) Fernsehnorm Analog: Je nach ausgewähltem Land/Gebiet: B/G/H, D/K, L, I, MDigital: DVB-T2 (nur Modell KDL-55EX723/46HX723/46EX724/46EX723/46EX524/40HX723/40EX724/40EX723/40EX524/40EX523/40CX523/37EX723/37EX524/32EX724/32EX723/32EX524/32EX523/32EX424/32CX523) DVB-T/DVB-C Farb-/Videosystem Analog: PAL, PAL60 (nur Videoeingang), SECAM, NTSC3.58, NTSC4.43 (nur Videoeingang)Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4 Kanalbereich Analog: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69/M: A2–A13, A14–A79Digital: VHF/UHF Tonausgänge 10 W + 10 W (KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x)8 W + 8 W (KDL-26/24/22EX32x) Eingangs-/Ausgangsbuchsen Antennenkabel 75 Ohm, externer Anschluss für VHF/UHF / AV1 21-poliger Scart-Anschluss (CENELEC-Standard) mit Audio-/Videoeingang, RGB-Eingang und Audio-/Videoausgang für Fernsehsignale. AV2 Videoeingang (CINCH) / COMPONENT IN Unterstützte Formate: 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudioeingang (CINCH) HDMI IN1, 2, 3, 4 (außer Modell KDL-26/24/22EX32x) Video: 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480iAudio: zwei Kanäle, lineares PCM: 32, 44,1 und 48 kHz, 16, 20 und 24 Bit, Dolby DigitalAnaloger Audioeingang (Miniklinke) (nur HDMI IN4)PC-EingangARC (Audio Return Channel: Audiorückkanal) (nur HDMI IN1) HDMI IN1, 2 (nur Modell KDL-26/24/22EX32x) Video: 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480iAudio: zwei Kanäle, lineares PCM: 32, 44,1 und 48 kHz, 16, 20 und 24 Bit, Dolby DigitalAnaloger Audioeingang (Miniklinke) (nur HDMI IN2)PC-Eingang ARC (Audio Return Channel: Audiorückkanal) (nur HDMI IN1)

(OPTICAL) Optische Digitalbuchse (zwei Kanäle, lineares PCM, Dolby Digital) AUDIO OUT / i Audioausgang (Stereo-Miniklinke)Kopfhörerbuchse PC IN PC-Eingang (Mini-D-Sub, 15-polig) PC-Audioeingang (Miniklinke) (nur Modell KDL-26/24/22EX32x) USB-Anschluss (unterstützt HDD-Aufnahme) 1, 2 (nur Modell KDL-46/40/32EX520, KDL-40/32EX523) USB-Anschluss 1, 2 (HDD REC) (außer Modell KDL-46/40/32EX520, KDL-40/32EX523, KDL-26/24/22EX32x) USB-Anschluss, USB-HDD-Geräteanschluss (nur 2)CAM-Slot (Zugangskontrollmodul) LAN 10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung des Netzwerks kann die Verbindungsgeschwindigkeit variieren. 10BASE-T/100BASE-TX-Kommunikationsrate und Kommunikationsqualität können für dieses Fernsehgerät nicht garantiert werden.) Modellbezeichnung KDL- 55EX72x 46HX72x 46EX72x 46EX52x Stromversorgung und Sonstiges Betriebsspannung 220 V – 240 V Wechselstrom, 50 Hz Energieeffizienzklasse AAAA Bildschirmgröße (Diagonale) Ca. 138,8 cm/55 Zoll Ca. 116,8 cm/46 Zoll Ca. 116,8 cm/46 Zoll Ca. 116,8 cm/46 Zoll (Fortsetzung)26

Leistungs- aufnahme im Modus „Wohnung“/ „Standard“ 113 W 83,0 W 81,0 W 68,0 W im Modus „Geschäft“/ „Brillant“ 177 W 153 W 133 W 114 W Durchschnittlicher Energieverbrauch im Jahr*

165 kWh 115 kWh 118 kWh 99 kWh Stromverbrauch im Standby- Betrieb*

0,25 W (15 W im Software-/EPG- Aktualisierungsmodus) 0,25 W (15 W im Software-/EPG- Aktualisierungsmodus) 0,25 W (15 W im Software-/EPG- Aktualisierungsmodus) 0,3 W (13 W im Software-/EPG- Aktualisierungsmodus) Anzeigeauflösung

1.920 Punkte (horizontal) × 1.080 Zeilen (vertikal)

Abmessungen (ca.) (B × H × T) mit Tischständer 126,9 × 79,9 × 31,5 cm 107,8 × 69,0 × 26,0 cm 107,8 × 69,0 × 26,0 cm 107,8 × 69,0 × 26,0 cm ohne Tischständer 126,9 × 76,9 × 4,1 cm 107,8 × 66,0 × 4,2 cm 107,8 × 66,0 × 4,2 cm 107,8 × 66,0 × 4,2 cm Gewicht (ca.) mit Tischständer 25,4 kg 18,8 kg 17,9 kg 17,8 kg ohne Tischständer 20,2 kg 14,4 kg 14,3 kg 14,2 kg Mitgeliefertes Zubehör Siehe „Überprüfen des Zubehörs“ (Seite 8). Sonderzubehör Wandhalterung: SU-WL500 3-D-Brille: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-55/46EX72x, KDL-46HX72x) Videokonferenzkamera-/Mikrofonpaket: CMU-BR100 USB-WLAN-Adapter Betriebstemperatur 0 ºC – 40 ºC Luftfeuchtigkeit beim Betrieb 10 % – 80 % relative Luftfeuchtigkeit (nicht kondensierend) Modellbezeichnung KDL- 46CX52x 40HX72x 40EX72x 40EX52x Stromversorgung und Sonstiges Betriebsspannung 220 V – 240 V Wechselstrom, 50 Hz Energieeffizienzklasse CBAA Bildschirmgröße (Diagonale) Ca. 116,8 cm/46 Zoll Ca. 101,6 cm/40 Zoll Ca. 101,6 cm/40 Zoll Ca. 101,6 cm/40 Zoll Leistungs- aufnahme im Modus „Wohnung“/ „Standard“ 128 W 85,0 W 64,0 W 65,0 W im Modus „Geschäft“/ „Brillant“ 204 W 135 W 121 W 113 W Durchschnittlicher Energieverbrauch im Jahr*

187 kWh 118 kWh 93 kWh 95 kWh Stromverbrauch im Standby- Betrieb*

0,25 W (16 W im Software-/EPG- Aktualisierungsmodus) 0,25 W (14 W im Software-/EPG- Aktualisierungsmodus) 0,25 W (15 W im Software-/EPG- Aktualisierungsmodus) 0,3 W (13 W im Software-/EPG- Aktualisierungsmodus) Anzeigeauflösung

1.920 Punkte (horizontal) × 1.080 Zeilen (vertikal)

Abmessungen (ca.) (B × H × T) mit Tischständer 112,2 × 71,2 × 27,5 cm 94,3 × 61,5 × 21,0 cm 94,3 × 61,6 × 25,0 cm 94,3 × 61,6 × 25,0 cm ohne Tischständer 112,2 × 68,2 × 7,4 cm 94,3 × 58,6 × 4,2 cm 94,3 × 58,6 × 4,2 cm 94,3 × 58,6 × 4,2 cm Gewicht (ca.) mit Tischständer 20,7 kg 15,4 kg 14,4 kg 14,4 kg ohne Tischständer 17,1 kg 11,6 kg 11,2 kg 11,2 kg Mitgeliefertes Zubehör Siehe „Überprüfen des Zubehörs“ (Seite 8). Sonderzubehör Wandhalterung: SU-WL500 3-D-Brille: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-40HX72x, KDL-40EX72x) Videokonferenzkamera-/Mikrofonpaket: CMU-BR100 USB-WLAN-Adapter Betriebstemperatur 0 ºC – 40 ºC Luftfeuchtigkeit beim Betrieb 10 % – 80 % relative Luftfeuchtigkeit (nicht kondensierend) Modellbezeichnung KDL- 55EX72x 46HX72x 46EX72x 46EX52x27

Zusatzinformationen Modellbezeichnung KDL- 40CX52x 37EX72x 37EX52x 32EX72x Stromversorgung und Sonstiges Betriebsspannung 220 V – 240 V Wechselstrom, 50 Hz Energieeffizienzklasse CAAB Bildschirmgröße (Diagonale) Ca. 101,6 cm/40 Zoll Ca. 94,0 cm/37 Zoll Ca. 94,0 cm/37 Zoll Ca. 80,1 cm/32 Zoll Leistungs- aufnahme im Modus „Wohnung“/ „Standard“ 120 W 56,0 W 56,0 W 59,0 W im Modus „Geschäft“/ „Brillant“ 181 W 105 W 98 W 101 W Durchschnittlicher Energieverbrauch im Jahr*

175 kWh 82 kWh 78 kWh 86 kWh Stromverbrauch im Standby- Betrieb*

0,25 W (15 W im Software-/EPG-Aktualisierungsmodus)0,25 W (17 W im Software-/EPG-Aktualisierungsmodus)0,3 W (16,5 W im Software-/EPG-Aktualisierungsmodus)0,25 W (16 W im Software-/EPG-Aktualisierungsmodus) Anzeigeauflösung

1.920 Punkte (horizontal) × 1.080 Zeilen (vertikal)

Abmessungen (ca.) (B × H × T) mit Tischständer 99,1 × 63,6 × 25,0 cm 87,8 × 57,9 × 25,0 cm 87,7 × 57,9 × 25,0 cm 75,5 × 51,0 × 21,6 cm ohne Tischständer 99,1 × 60,6 × 7,1 cm 87,8 × 54,9 × 4,2 cm 87,7 × 54,9 × 4,2 cm 75,5 × 48,0 × 4,2 cm Gewicht (ca.) mit Tischständer 16,3 kg 13,3 kg 13,3 kg 10,4 kg ohne Tischständer 12,9 kg 10,1 kg 10,1 kg 7,9 kg Mitgeliefertes Zubehör Siehe „Überprüfen des Zubehörs“ (Seite 8). Sonderzubehör Wandhalterung: SU-WL500 3-D-Brille: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-37/32EX72x)Videokonferenzkamera-/Mikrofonpaket: CMU-BR100USB-WLAN-Adapter Betriebstemperatur 0 ºC – 40 ºC Luftfeuchtigkeit beim Betrieb 10 % – 80 % relative Luftfeuchtigkeit (nicht kondensierend) Modellbezeichnung KDL- 32EX52x 32EX42x 32CX52x Stromversorgung und Sonstiges Betriebsspannung 220 V – 240 V Wechselstrom, 50 Hz Energieeffizienzklasse BBC Bildschirmgröße (Diagonale) Ca. 80,1 cm/32 Zoll Ca. 80,0 cm/32 Zoll Ca. 80,1 cm/32 Zoll Leistungs- aufnahme im Modus „Wohnung“/ „Standard“ 56,0 W 56,0 W 73,0 W im Modus „Geschäft“/ „Brillant“ 88 W 88 W 112 W Durchschnittlicher Energieverbrauch im Jahr*

82 kWh 82 kWh 107 kWh Stromverbrauch im Standby- Betrieb*

0,3 W (17 W im Software-/EPG-Aktualisierungsmodus)0,3 W (17 W im Software-/EPG-Aktualisierungsmodus)0,25 W (15 W im Software-/EPG-Aktualisierungsmodus) Anzeigeauflösung 1.920 Punkte (horizontal) × 1.080 Zeilen (vertikal)1.366 Punkte (horizontal) × 768 Zeilen (vertikal)1.920 Punkte (horizontal) × 1.080 Zeilen (vertikal) Abmessungen (ca.) (B × H × T) mit Tischständer 75,5 × 51,0 × 21,6 cm 75,5 × 51,0 × 21,6 cm 79,9 × 53,2 × 23,0 cm ohne Tischständer 75,5 × 48,0 × 4,2 cm 75,5 × 48,0 × 4,2 cm 79,9 × 50,2 × 7,0 cm Gewicht (ca.) mit Tischständer 10,2 kg 10,2 kg 11,4 kg ohne Tischständer 7,7 kg 7,7 kg 8,7 kg Mitgeliefertes Zubehör Siehe „Überprüfen des Zubehörs“ (Seite 8). Sonderzubehör Wandhalterung: SU-WL500Videokonferenzkamera-/Mikrofonpaket: CMU-BR100USB-WLAN-Adapter (Fortsetzung)28

Der Energieverbrauch pro Jahr wurde basierend auf der Leistungsaufnahme des Fernsehgeräts bei einer Betriebsdauer von 4 Stunden täglich an 365 Tagen berechnet. Der tatsächliche Energieverbrauch hängt von der Verwendung des Fernsehgeräts ab.

Die angegebene Leistungsaufnahme im Standby-Betrieb wird erreicht, nachdem das Fernsehgerät die notwendigen internen Prozesse abgeschlossen hat. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. Betriebstemperatur 0 ºC – 40 ºC Luftfeuchtigkeit beim Betrieb 10 % – 80 % relative Luftfeuchtigkeit (nicht kondensierend) Modellbezeichnung KDL- 26EX321 26EX320 24EX32x 22EX32x Stromversorgung und Sonstiges Betriebsspannung 220 V – 240 V Wechselstrom, 50 Hz Energieeffizienzklasse BBBB Bildschirmgröße (Diagonale) Ca. 66,1 cm/26 Zoll Ca. 66,1 cm/26 Zoll Ca. 61,0 cm/24 Zoll Ca. 54,8 cm/22 Zoll Leistungs- aufnahme im Modus „Wohnung“/ „Standard“ 38,0 W 38,0 W 35,0 W 32,0 W im Modus „Geschäft“/ „Brillant“ 63 W 63 W 62 W 52 W Durchschnittlicher Energieverbrauch im Jahr*

55 kWh 55 kWh 51 kWh 47 kWh Stromverbrauch im Standby- Betrieb*

0,35 W (13 W im Software-/EPG-Aktualisierungsmodus)0,35 W (13 W im Software-/EPG-Aktualisierungsmodus)0,35 W (13 W im Software-/EPG-Aktualisierungsmodus)0,35 W (13 W im Software-/EPG-Aktualisierungsmodus) Anzeigeauflösung 1.366 Punkte (horizontal) × 768 Zeilen (vertikal) 1.920 Punkte (horizontal) × 1.080 Zeilen (vertikal)1.366 Punkte (horizontal) × 768 Zeilen (vertikal) Abmessungen (ca.) (B × H × T) mit Tischständer 63,1 × 43,3 × 21,5 cm 63,1 × 42,1 × 18,2 cm 58,3 × 39,1 × 18,2 cm 52,9 × 36,2 × 17,2 cm ohne Tischständer 63,1 × 40,6 × 4,2 cm 63,1 × 40,6 × 4,2 cm 58,3 × 37,6 × 4,2 cm 52,9 × 34,7 × 4,2 cm Gewicht (ca.) mit Tischständer 8,4 kg 7,2 kg 6,2 kg 5,1 kg ohne Tischständer 6,1 kg 6,1 kg 5,2 kg 4,1 kg Mitgeliefertes Zubehör Siehe „Überprüfen des Zubehörs“ (Seite 8). Sonderzubehör Wandhalterung: SU-WL100Videokonferenzkamera-/Mikrofonpaket: CMU-BR100USB-WLAN-Adapter Betriebstemperatur 0 ºC – 40 ºC Luftfeuchtigkeit beim Betrieb 10 % – 80 % relative Luftfeuchtigkeit (nicht kondensierend) Modellbezeichnung KDL- 32EX52x 32EX42x 32CX52x29

Zusatzinformationen Montieren des Zubehörs (Wandhalterung) An die Kunden: Wenn Sie die Wandhalterung SU-WL500 und SU-WL100 verwenden, bleibt zwischen der Wand und dem Fernsehgerät ein Abstand von 6 cm. Führen Sie die Kabel zum Fernsehgerät durch diese Lücke. Zum Schutz des Produkts und aus Sicherheitsgründen empfiehlt Sony dringend, die Installation Ihres Fernsehgerätes von Sony-Händlern oder lizenzierten Monteuren durchführen zu lassen. Versuchen Sie nicht, die Montage selbst durchzuführen. An Sony-Händler und Monteure: Schenken Sie während der Installation sowie der regelmäßigen Wartung und Überprüfung dieses Produkts der Sicherheit Ihre volle Aufmerksamkeit. Ihr Fernsehgerät kann mit der Wandhalterung SU-WL500 (Seite 30) oder SU-WL100 (Seite 30) (separat erhältlich) montiert werden.

• Lesen Sie bitte in der mit der Wandhalterung gelieferten Anleitung nach, um die Montage richtig auszuführen.

• Näheres dazu finden Sie unter „Abnehmen des Tischständers vom Fernsehgerät“ (Seite 9). Für die Installation dieses Produkts ist ausreichende Sachkenntnis erforderlich, besonders da vorab ermittelt werden muss, ob die Wandfestigkeit für das Gewicht des Fernsehgerätes ausreichend ist. Überlassen Sie die Wandmontage dieses Produkts unbedingt Sony-Händlern oder lizenzierten Monteuren, und achten Sie angemessen auf die Sicherheit während der Installation. Sony übernimmt keine Haftung für etwaige Sachschäden oder Verletzungen, die durch falsche Handhabung oder unsachgemäße Installation verursacht werden. 6 cm Wand (Fortsetzung)30

Wenn Sie das Fernsehgerät an der Wand montieren wollen, entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts. Welche und wie viele Schrauben vorhanden sind, hängt vom Modell des Fernsehgeräts ab. (Sie sind in die Bohrlöcher für die Wandmontage hineingeschraubt.) Bewahren Sie die entfernten Schrauben unbedingt an einem sicheren Ort außerhalb der Reichweite von Kindern auf.

• Wenn Sie den Tischständer vom Fernsehgerät abnehmen, legen Sie das Gerät mit dem Bildschirm nach unten auf eine stabile Arbeitsfläche, die größer ist als das Fernsehgerät.
• Um Beschädigungen am LCD-Bildschirm zu vermeiden, legen Sie ein weiches Tuch auf die Arbeitsfläche. SU-WL500, SU-WL100 Für Modell KDL-55/46/40/37/ 32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x Für Modell KDL-26/24/22EX32x

• Bringen Sie den Montagehaken mit den vier Schrauben an, die mit der Wandhalterung mitgeliefert werden.

• Wenn Sie den Tischständer wieder anbringen wollen, drehen Sie die zuvor abgenommenen Schrauben unbedingt wieder in die Originalbohrungen an der Rückseite des Fernsehgeräts.

B Für Modell KDL-55EX72xWeiches TuchWeiches TuchSU-WL500

Zusatzinformationen Abbildung/Tabelle mit Schrauben- und Hakenpositionen SU-WL500 Modellbezeichnung KDL- Schraubenposition Hakenpositionen SU-WL500 SU-WL500 55EX72x e, j b 46HX72x/46EX72x/46EX52x e, j b 46CX52x d, g b 40HX72x/40EX72x/40EX52x e, j b 40CX52x d, g b 37EX72x/37EX52x e, j b 32EX72x/32EX52x/32EX42x/32CX52x e, g c SU-WL100 26EX32x -a 24EX32x -a 22EX32x -b Schraubenposition Beim Anbringen des Montagehakens am Fernsehgerät. Hakenpositionen Beim Anbringen des Fernsehgeräts an der Basishalterung.

SU-WL100 Tabelle der Fernsehgeräte-Installationsabmessungen 1 SU-WL500 2 SU-WL100 Hakenpositionen Beim Anbringen des Fernsehgeräts an der Basishalterung.

Bildschirm-Mittelpunkt

Bildschirm-Mittelpunkt33

Zusatzinformationen Einheit: cm Die Zahlen in der Tabelle können je nach der Installation geringfügig abweichen. Die Wand, an der das Fernsehgerät montiert werden soll, muss in der Lage sein, mindestens das vierfache Gewicht des Fernsehgerätes zu tragen. Das Gewicht ist unter „Technische Daten“ (Seite 25-28) angegeben. Modell- bezeich- nung KDL- Display- abmessungen Bildschirm- mitten- abmessung Länge für jeden Montagewinkel Winkel (0°) Winkel (20°) A B C D E F G H 1 SU-WL500 55EX72x 126,9 76,9 6,5 46,5 9,0 32,2 71,8 47,2 46HX72x 107,8 66,0 12,0 46,5 9,1 28,6 61,5 47,1 46EX72x 107,8 66,0 12,0 46,5 9,1 28,6 61,6 47,2 46EX52x 107,8 66,0 12,0 46,5 9,1 28,6 61,5 47,2 46CX52x 112,2 68,2 8,4 43,2 13,4 34,5 64,2 45,5 40HX72x 94,3 58,6 15,7 46,5 9,1 26,1 54,5 47,1 40EX72x 94,3 58,6 15,7 46,5 9,1 26,1 54,6 47,2 40EX52x 94,3 58,6 15,7 46,5 9,1 26,0 54,5 47,2 40CX52x 99,1 60,6 12,2 43,2 13,1 31,9 57,0 45,5 37EX72x 87,8 54,9 17,5 46,5 9,1 24,8 51,1 47,2 37EX52x 87,7 54,9 17,5 46,5 9,1 24,7 51,0 47,1 32EX72x 75,5 48,0 16,1 41,6 9,1 24,1 44,6 42,7 32EX52x/ 32EX42x 75,5 48,0 16,1 41,6 9,1 24,1 44,6 42,6 32CX52x 79,9 50,2 17,2 43,2 13,0 27,9 47,3 45,4 2 SU-WL100 26EX32x 63,1 40,6 7,8 29,5 9,5 20,4 37,4 26,3 24EX32x 58,3 37,6 9,5 29,6 9,4 19,3 34,6 27,6 22EX32x 52,9 34,7 10,8 29,5 9,3 18,2 31,9 27,6WARNUNG34

Sicherheitsinfor- mationen Installation/Einstellung Installieren und benutzen Sie das Fernsehgerät unter Berücksichtigung der im Folgenden angegebenen Anweisungen, um alle Risiken wie Feuer, Stromschlag oder Beschädigungen und/oder Verletzungen zu vermeiden. Installation

• Das Fernsehgerät sollte neben einer frei zugänglichen Netzsteckdose installiert werden.• Stellen Sie das Fernsehgerät auf eine stabile, ebene Fläche.• Wandeinbauten sollten nur von qualifiziertem Fachpersonal ausgeführt werden.• Aus Sicherheitsgründen wird dringend empfohlen, ausschließlich Sony Zubehörteile zu verwenden, inklusive:– Wandmontagehalterung:SU-WL500 (außer Modell KDL-26/24/22EX32x)SU-WL100 (KDL-26/24/22EX32x)• Verwenden Sie zum Befestigen der Montagehaken am Fernsehgerät bitte die gemeinsam mit der Wandmontagehalterung gelieferten Schrauben. Die mitgelieferten Schrauben sind derart konzipiert, dass sie von der Befestigungsfläche des Montagehakens aus 8 mm bis 12 mm lang sind.Durchmesser und Länge der Schrauben variieren je nach Modell der Wandmontagehalterung.Durch die Verwendung anderer als der mitgelieferten Schrauben kann das Fernsehgerät beschädigt werden oder herunterfallen. Transport
• Vor dem Transport des Fernsehgeräts ziehen Sie bitte alle Kabel aus dem Gerät.• Zum Transport eines großen Fernsehgeräts sind zwei oder drei Personen nötig.• Wenn Sie das Fernsehgerät von Hand transportieren, halten Sie es bitte wie in der Abbildung dargestellt. Üben Sie weder auf den LCD-Bildschirm noch auf den Bildschirmrahmen Druck aus.• Setzen Sie das Fernsehgerät beim Transport weder Stössen noch starken Erschütterungen aus.• Wenn Sie das Fernsehgerät für Reparaturen oder bei einem Umzug transportieren müssen, verpacken Sie es mithilfe der Originalverpackungs-materialien im Originalkarton. Luftzirkulation
• Decken Sie nie die Lüftungsöffnungen ab und stecken Sie nichts in das Gehäuse.• Lassen Sie ausreichend Platz um das Fernsehgerät (siehe Abbildung).• Es wird dringend empfohlen, die offizielle Sony Wandmontagehalterung zu verwenden, um eine ausreichende Luftzirkulation zu gewährleisten. Installation an der Wand Aufstellung auf dem Standfuß
• Um eine ausreichende Belüftung zu gewährleisten und Staub- oder Schmutzablagerungen zu vermeiden:– Stellen Sie das Fernsehgerät weder flach noch auf dem Kopf stehend, falsch herum oder seitwärts geneigt auf. – Stellen Sie das Fernsehgerät weder auf einem Regal, einem Teppich, einem Bett oder in einem Schrank auf. – Decken Sie das Fernsehgerät nicht mit Decken oder Vorhängen ab und legen Sie keine Gegenstände wie Zeitungen usw. darauf.– Installieren Sie das Fernsehgerät nicht wie auf der Abbildung gezeigt. Netzkabel Um alle Risiken wie Feuer, Elektroschock oder Beschädigungen und/oder Verletzungen auszuschließen, sollten Sie das Netzkabel und den Stecker wie hier angegeben handhaben:– Verwenden Sie ausschließlich die von Sony und keinen anderen Anbietern gelieferte Netzkabel.– Stecken Sie den Stecker ganz in die Netzsteckdose.– Dieses Fernsehgerät ist ausschließlich für den Betrieb an 220-240 V Wechselstrom ausgelegt.– Trennen Sie das Gerät zu Ihrer eigenen Sicherheit unbedingt vom Netzstrom, wenn Sie Kabel an dem Gerät anschließen, und stolpern Sie nicht über die Kabel.– Trennen Sie das Netzkabel von der Netzsteckdose, bevor Sie das Fernsehgerät reparieren oder transportieren.– Halten Sie das Netzkabel von Wärmequellen fern.– Ziehen Sie den Netzstecker aus der Steckdose und reinigen Sie ihn regelmäßig. Wenn der Stecker verstaubt ist und sich Feuchtigkeit ablagert, kann die Isolierung leiden und es besteht Feuergefahr. Anmerkungen
• Verwenden Sie das mitgelieferte Netzkabel nicht mit anderen Geräten.• Klemmen, biegen oder verdrehen Sie das Netzkabel nicht übermäßig. Die blanken Adern im Inneren des Kabels könnten freiliegen oder brechen.• Nehmen Sie am Netzkabel keine Veränderungen vor.• Stellen Sie keine schweren Gegenstände auf das Netzkabel.• Ziehen Sie nicht am Kabel, selbst wenn Sie das Netzkabel aus der Steckdose herausziehen.• Achten Sie darauf, nicht zu viele andere Geräte an dieselbe Netzsteckdose anzuschließen.• Verwenden Sie eine Netzsteckdose, in der der Stecker fest sitzt. Verbotene Nutzung Installieren Sie das Fernsehgerät weder an Standorten, in Umgebungen noch in Situationen wie den hier aufgeführten, da dies zu Fehlfunktionen des Fernsehgeräts und Feuer, Elektroschock, Beschädigungen und/oder Verletzungen führen kann. Standort:
• Im Freien (in direktem Sonnenlicht), am Meer, auf einem Schiff oder Boot, im Innern eines Fahrzeugs, in medizinischen Einrichtungen, an instabilen Standorten, in der Nähe von Wasser, Regen, Feuchtigkeit oder Rauch.• Wenn das Fernsehgerät in der Umkleidekabine eines Schwimmbads oder Thermalbads aufgestellt wird, kann das Fernsehgerät durch Schwefeldämpfe usw. beschädigt werden.• Für eine optimale Bildqualität schützen Sie den Bildschirm vor direkter Beleuchtung oder direktem Sonnenlicht.MontagehakenHakenbefestigung an der Rückseite des FernsehgerätsSchraube (gemeinsam mit der Wandmontagehalterung geliefert)8 mm - 12 mmKDL-26/24/22EX32xKDL-55/46/40/37/32EX72x, KDL-46/40HX72x,KDL-46/40/37/32EX52x,KDL-46/40/32CX52x, KDL-32EX42x30 cm10 cm 10 cm10 cmLassen Sie mindestens so viel Platz um das Gerät.30 cm10 cm10 cm 6 cm Lassen Sie mindestens so viel Platz um das Gerät.Die Luftzirkulation wird unterbunden.Wand Wand35

• Bringen Sie das Fernsehgerät möglichst nicht von einem kalten in einen warmen Raum. Bei plötzlichen Temperaturschwankungen kann sich Feuchtigkeit niederschlagen. Dies kann die Bild- und/oder Farbqualität am Fernsehgerät beeinträchtigen. Lassen Sie die Feuchtigkeit in einem solchen Fall vor dem Einschalten des Fernsehgeräts vollständig verdunsten.

• Sprühen Sie niemals Wasser oder Reinigungsmittel direkt auf das Fernsehgerät. Es kann bis zur Unterseite des Bildschirms oder der Außenteile laufen und in das Fernsehgerät gelangen und so Schäden am Fernsehgerät verursachen. Umgebung:

• An heissen, feuchten oder übermäßig staubigen Orten, an denen Insekten in das Gerät eindringen können; an denen es mechanischen Erschütterungen ausgesetzt ist, neben brennbaren Objekten (Kerzen usw.). Das Fernsehgerät darf weder Tropfen oder Spritzern ausgesetzt werden. Es dürfen keine mit Flüssigkeit gefüllten Gegenstände, zum Beispiel Vasen, auf dem Fernsehgerät abgestellt werden.

• Stellen Sie das Fernsehgerät nicht an einen feuchten oder staubigen Ort oder in einen Raum mit fettigem Rauch oder Dampf (in der Nähe von Kochstellen oder Luftbefeuchtern). Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlags oder das Gerät kann sich verformen.

• Stellen Sie das Fernsehgerät nicht an Orten auf, an denen es extremen Temperaturen ausgesetzt ist, z. B. in direktem Sonnenlicht oder in der Nähe einer Heizung oder eines Warmluftauslasses. Andernfalls kann sich das Fernsehgerät überhitzen und das Gehäuse kann sich verformen und/oder es kommt zu Fehlfunktionen am Fernsehgerät. Situation:

• Nicht mit nassen Händen, ohne Gehäuse oder mit anderem als vom Hersteller empfohlenen Zubehör benutzen. Trennen Sie das Fernsehgerät bei Gewitter von der Netzsteckdose und der Antenne.

• Stellen Sie das Fernsehgerät nicht so auf, dass es frei in den Raum hineinragt. Andernfalls besteht die Gefahr, dass eine Person oder ein Gegenstand dagegenstößt und es kann zu Verletzungen oder Sachschäden kommen. Bruchstücke:

• Werfen Sie nichts gegen das Fernsehgerät. Das Glas des Bildschirms könnte durch den Aufprall zerbrechen und schwere Verletzungen verursachen.

• Falls die Oberfläche des Fernsehgeräts zerspringt, ziehen Sie zuerst das Netzkabel aus der Steckdose, bevor Sie das Gerät berühren. Andernfalls besteht die Gefahr eines elektrischen Schlages. Wenn das Gerät nicht benutzt wird

• Zum Schutz der Umwelt und aus Sicherheitsgründen empfiehlt es sich, das Fernsehgerät vom Stromnetz zu trennen, wenn es mehrere Tage nicht benutzt wird.

• Da das Fernsehgerät auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden ist, wenn es nur ausgeschaltet wurde, muss der Stecker aus der Netzsteckdose gezogen werden, um das Fernsehgerät vollkommen auszuschalten.

• Bei einigen Fernsehgeräten gibt es jedoch möglicherweise Funktionen, für die das Fernsehgerät in den Bereitschaftsmodus geschaltet sein muss. Kinder

• Sorgen Sie dafür, dass Kinder nicht auf das Fernsehgerät klettern.

• Bewahren Sie kleine Zubehörteile außerhalb der Reichweite von Kindern auf, damit diese nicht irrtümlicherweise verschluckt werden. Falls folgende Probleme auftreten... Schalten Sie das Fernsehgerät sofort aus und ziehen Sie den Netzstecker aus der Steckdose, sobald eines der folgenden Probleme auftritt. Wenden Sie sich an Ihren Händler oder das Sony Kundendienstzentrum, um es von qualifiziertem Fachpersonal überprüfen zu lassen. Wenn: – Das Netzkabel beschädigt ist. – Der Stecker nicht fest in der Netzsteckdose sitzt. – Das Fernsehgerät durch Fallen, Stoßen oder einen geworfenen Gegenstand beschädigt ist. – Flüssigkeit oder Fremdkörper durch die Öffnungen in das Fernsehgerät gelangen. Warnung Um Feuergefahr zu vermeiden, halten Sie Kerzen und jegliche offenen Flammen jederzeit von diesem Gerät fern.2
