Producttype	Actieve versterkte luidspreker (actieve luidspreker)
Merk	Skytec
Model	SPJ Active Speaker 178.027
Voeding	230 V~ / 50 Hz, zekering 16 A, geaarde stekker
Vermogen	Ongeveer 200-400 W RMS afhankelijk van versie (niet exact gespecificeerd)
Afmetingen (ongeveer)	Versie 8": 38 x 28 x 25 cm; Versie 10": 48 x 32 x 30 cm; Versie 12": 56 x 38 x 35 cm; Versie 15": 68 x 45 x 40 cm
Gewicht (ongeveer)	Versie 8": 8 kg; Versie 10": 12 kg; Versie 12": 18 kg; Versie 15": 25 kg
Materiaal behuizing	Polypropyleen (stevig plastic) met geperforeerd rooster
Ingangen	1 tot 2 microfooningangen (XLR/jack), 1 lijningang (RCA/jack), lijn-ingang master-niveau
Uitgangen	1 lijnuitgang (Line Out) om een tweede luidspreker aan te sluiten
Instellingen	Microfoonvolume, lijnvolume, toonregeling (bas/treble), mastervolume
Indicatoren	POWER-lampje, CLIP-lampje (overbelasting)
Beoogd gebruik	Binnenversterking, mobiele geluidssystemen
Montage	Bevestigingspunten voor wand-/plafondmontage, statiefvoet, stapelbaar tot 60 kg
Veiligheid	Overbelastingsbeveiliging, verplichte aarding, niet blootstellen aan vocht of vuur
Reiniging	Uitschakelen voor reiniging; droge doek gebruiken; geen vloeistoffen of sprays gebruiken
Repareerbaarheid	Geen door de gebruiker vervangbare onderdelen; alle reparaties overlaten aan een gekwalificeerde monteur
Inbegrepen accessoires	Netsnoer, gebruikshandleiding

Veelgestelde vragen - SPJ Active Speaker 178.027 Skytec

Hoe sluit ik een microfoon aan op de actieve luidspreker Skytec SPJ 178.027?

Gebruik een microfooningang (MIC IN) op het bedieningspaneel. Sluit uw microfoon (XLR of jack) aan op de aansluiting gemarkeerd met MIC IN. Stel vervolgens het microfoonvolume (MIC LEVEL) in op het gewenste niveau. Zorg ervoor dat het hoofdvolume (MASTER) niet op minimum staat.

Kan ik twee Skytec SPJ-luidsprekers met elkaar verbinden?

Ja, gebruik de LINE OUT-uitgang van de eerste luidspreker om deze aan te sluiten op de LINE IN-ingang van de tweede luidspreker. Zo kunt u meerdere actieve luidsprekers aan elkaar koppelen om een groter oppervlak te bestrijken.

Waarom produceert de luidspreker geen geluid?

Controleer in volgorde: 1) of de luidspreker is aangesloten op een werkend stopcontact en het POWER-lampje brandt. 2) of het volume niet op minimum staat. 3) of de signaalkabels correct zijn aangesloten en niet beschadigd zijn. 4) of de audiobron (microfoon, speler) werkt. Als het probleem aanhoudt, test dan met een andere luidspreker om te bepalen of de luidspreker defect is.

Hoe stel ik de bas en treble in op de luidspreker?

Gebruik de potentiometers TREBLE (treble) en BASS (bas) op het voor- of achterpaneel (afhankelijk van de versie). Draai met de klok mee om te verhogen, tegen de klok in om te verlagen. Stel in naar uw geluidsvoorkeur en het type muziek.

Kan ik de luidspreker buitenshuis gebruiken?

De luidspreker is alleen ontworpen voor gebruik binnenshuis. Stel het niet bloot aan vocht, regen of extreme temperaturen. Gebruik buitenshuis onder een afdak is mogelijk mits het wordt beschermd tegen water en vocht.

Hoe reinig ik de Skytec SPJ-luidspreker?

Koppel de luidspreker los voor reiniging. Gebruik een zachte, droge doek om het oppervlak af te vegen. Gebruik nooit vloeibare reinigingsmiddelen, sprays of schurende producten. Voorkom dat water in de luidspreker binnendringt.

Wat te doen als het CLIP-lampje gaat branden?

Het CLIP-lampje duidt op vervorming of overbelasting van de versterker. Verlaag onmiddellijk het hoofdvolume (MASTER) of het volume van de bron (microfoon/lijn) om schade aan de luidsprekers te voorkomen. Intermitterend oplichten is normaal bij pieken, maar continu oplichten is gevaarlijk.

Kan ik de luidspreker aan de muur of het plafond monteren?

Ja, de luidspreker heeft bevestigingspunten die hiervoor zijn ontworpen. Gebruik een goedgekeurde beugel die geschikt is voor het gewicht van de luidspreker en zorg ervoor dat de bevestiging stevig is. Tijdens de installatie mag niemand onder de luidspreker staan.

Welk type zekering moet ik gebruiken en hoe vervang ik deze?

De luidspreker gebruikt een zekering van 16 A (zie het exacte vermogen in de handleiding). Koppel de luidspreker altijd los van het stroomnet voordat u de zekering controleert of vervangt. Gebruik een zekering van hetzelfde type en dezelfde waarde. Als de zekering opnieuw doorslaat, neem dan contact op met een monteur.

De luidspreker produceert een constant gezoem, wat moet ik doen?

Een constant gezoem wordt vaak veroorzaakt door een massaprobleem of een lawaaierig elektrisch apparaat. Controleer of alle apparaten correct zijn geaard en of de signaalkabels zijn afgeschermd. Probeer de bronnen een voor een los te koppelen om de boosdoener te identificeren. Houd de luidspreker uit de buurt van andere elektrische apparatuur.

GEBRUIKSAANWIJZING SPJ Active Speaker 178.027 Skytec

Hartelijk dank voor de aanschaf van onze SkyTec actieve luidspreker.

Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

NEEM VOOR EEN LANGDURIG EN VEILIG GEBRUIK DE VOLGENDE PUNTEN IN ACHT:

• Gehoor beschadiging:
SkyTec luidsprekers kunnen gemakkelijk een zeer hoge geluidsdruk weergeven (SPL) welke een gehoorbeschadiging kunnen toebrengen bij gebruikers, productie crew en publiek.
- Overbelast de box niet – om schade aan de luidsprekers te voorkomen.
- Plaats geen open vlam (kaars, sfeerlamp) op of direct naast de box – BRANDGEVAAR
- Sluit het apparaat alléén aan op een 230Vac/50Hz geaard stopcontact, verbonden met een 10-16A meterkastgroep.
- De box is ontworpen voor gebruik binnenshuis – voor gebruik buitenshuis dienen maatregelen worden genomen om het binnendringen van vocht te voorkomen.
- Verwijder de stekker uit het stopcontact wanneer de box niet in gebruik is.
- Verwijder de stekker uit het stopcontact alvorens de zekering te controleren of te vervangen.
- Zorg er altijd voor dat de luidspreker stevig en stabiel geplaatst wordt.
- Plaats een luidsprekerstandaard altijd op een vlakke en stabiele ondergrond en plaats hem zodanig dat de poten niet in de weg staan.
- Gebruik alleen luidsprekerstandaards welke geschikt zijn voor het gewicht van de luidspreker en plaats niet meer luidsprekers op een standaard dan waarvoor hij ontworpen is.
- De boxen kunnen gestapeld worden, maar plaats nooit meer dan max 60kg op de box.
- De boxen kunnen opgehangen worden, gebruik alleen deugdelijke en goedgekeurde hangogen, tijdens de montage mag zich niemand onder de montageplaats bevinden.
- Zet geen vloeistoffen op de box en bescherm de box tegen binnendringend vocht. Vocht kan de levensduur aanzienlijk bekorten.

• Gebruik enkel een daarvoor bestemd transportmiddelen om de box te verplaatsen – LET OP UW RUG !!
• Indien het apparaat dermate beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst én het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met uw leverancier of SkyTec.
• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat een poos niet gebruikt wordt.
• Bij hergebruik kan condensatiewater gevormd worden; laat het apparaat eerst op kamertemperatuur komen.
• Laat reparaties over aan een erkende reparateur – er bevinden zich geen door de gebruiker te vervangen onderdelen binnen in de behuizing.
• Het voedingssnoer dient dusdanig neergelegd te worden dat men er niet over kan vallen en zorg ervoor dat er nooit iets op het voedingssnoer gezet wordt.
• Gebruik alleen het bijgeleverde netsnoer of een door SkyTec voorgeschreven vervangend netsnoer.
• Schakel het toestel altijd in op het laagste volume niveau.
• Het apparaat buiten bereik van kinderen houden.

Milieubescherming, recycle verpakkingsmateriaal daar waar mogelijk.

Gooi een defect apparaat nooit bij het huisafval, maar lever deze in bij een inzamelingsplaats of een gemeentelijk depot. Een groot deel kan gerecycled

worden.

• Professionele en stevige kunststoffen behuizing;
• Een zware geperforeerde grille beschermd de woofer;

• Ergonomisch ontworpen handgrepen en lichtgewicht behuizing voor gemakkelijk verplaatsen;

• Verbindingspunten voor montage aan muur of plafond;

• Ingebouwde top-hat met handmoeren voor installatie in PA systemen.

Over de behuizing

De behuizing van deze serie speakers is gemaakt van polipropyleen co-polymeer. Het gebruik van co-polymeer zorgt ervoor dat aparte onderdelen in 1 keer kunnen worden meegegoten in het ontwerp. Dit zorgt voor een grotere functionaliteit en een strak uiterlijk.

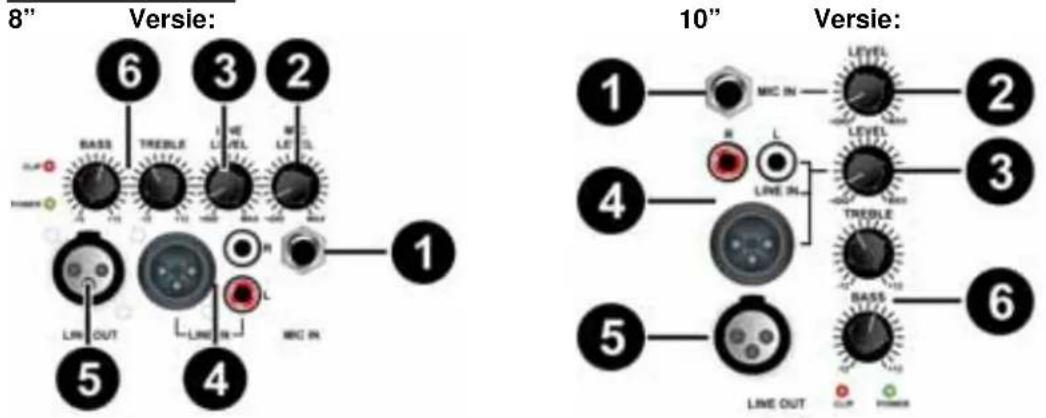

INGANGSPANEEEL

1. Input connector voor microfoon
2. Volume instelling voor de microfoon
3. Volume instelling voor het line signaal
4. Line ingang voor aansluiten van CDspeler, DVD-speler etc.
5. Line uitgang voor doorlus naar 2 ^e actieve luidspreker.
6. Toon regeling voor het uitgangssignaal

12" & 15" Versie:


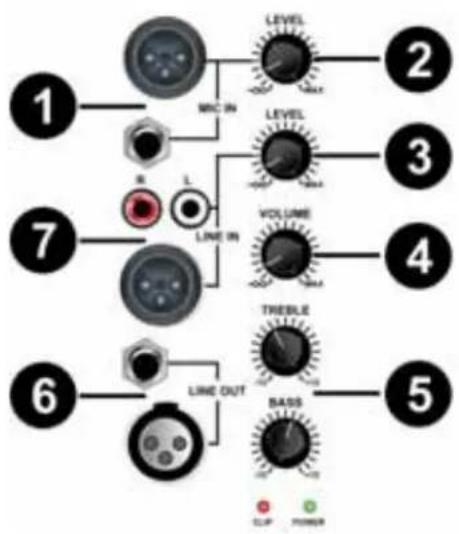

1. Input connectoren voor 2 microfonen
2. Volume instelling voor de microfonen
3. Volume instelling voor het line signaal
4. Volumeregeling Master
5. Bass/Treble regeling voor het instellen van de lage/hoge tonen
6. Line uitgangssignaal voor doorlus naar 2 ^e actieve Luidspreker
7. Line ingang voor aansluiten van CD-speler, DVD-speler etc.

HULP BIJ PROBLEMEN

Wij raden u aan eerst te testen of een speaker wel echt defect is. Doe dit door de "defecte" speaker om te wisselen met een speaker waarvan u zeker weet dat deze goed werkt. Heeft u dezelfde problemen met deze speaker, dan raden wij u aan onderstaande informatie door te nemen.

Geen uitgangssignaal

Waarschijnlijke reden Actie

Speakerkabels Herverbind alle connectoren

Sluit nieuwe, werkende kabels aan

Check de soldeerverbindingen

Check kabels en connectoren op beschadiging / kortsluiting

Haperend signaal

Waarschijnlijke reden Actie

Slechte verbinding Kapotte speakers kunnen een haperend signaal weergeven, maar waarschijnlijk ligt het probleem bij een kabel of connector. Check de soldeerverbindingen.

Constant(e) brom, lawaai of gezoem

Waarschijnlijke reden Actie

Kapot electrisch Elk constant geluid komt van de versterker, mixer, processor of bron apparatuur.

Check of uw systeem goed geaard is. Check voor lawaaierige PA systeem /

apparatuur of electrische onderdelen. Check of de kabels afgeschermd zijn.

Slechte weergave van lage frequenties

Waarschijnlijke reden Actie

Slechte polariteit Als twee speakers dicht bij elkaar staan en verkeerd aangesloten zijn kunnen ze op de lage frequentie elkaar uitschakelen. Check uw verbindingen en zorg ervoor dat alle speakers identiek zijn aangesloten met een identieke kabel.

Voer zelf geen reparaties uit aan het apparaat; in elk geval vervalt de totale garantie.

Ook mag het apparaat niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie.

Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing.

Tevens aanvaardt Tronios geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen .Dit geldt ook voor gevolgschade in wélke vorm dan ook.

Afgedankte artikelen !!

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl .

Garantie is niet van toepassing indien ongelukken of beschadigingen plaatsvinden veroorzaakt door onjuist gebruik of het niet opvolgen van het gestelde (o.a waarschuwingen) in deze handleiding.

Tronios BV kan niet verantwoordelijk worden gehouden voor schade in welke vorm dan ook, indien het gestelde in de handleiding (o.a waarschuwingen) niet wordt gerespecteerd.

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking.

F ENCEINTES SONO ACTIVES

Bedrijvenpark Twente 415

7602 KM - ALMELO

Tel: [phone]

Fax :

0031546589298

The Netherlands

Product number: 178.018 - 178.024 - 178.027 - 178.030
