Tipo de producto	Altavoz amplificado activo (altavoz activo)
Marca	Skytec
Modelo	SPJ Active Speaker 178.027
Alimentación	230 V~ / 50 Hz, fusible 16 A, toma de tierra
Potencia	Aprox. 200-400 W RMS según versión (no especificado exactamente)
Dimensiones (aprox.)	Versión 8": 38 x 28 x 25 cm ; Versión 10": 48 x 32 x 30 cm ; Versión 12": 56 x 38 x 35 cm ; Versión 15": 68 x 45 x 40 cm
Peso (aprox.)	Versión 8": 8 kg ; Versión 10": 12 kg ; Versión 12": 18 kg ; Versión 15": 25 kg
Material del recinto	Polipropileno (plástico robusto) con rejilla perforada
Entradas	1 a 2 entradas de micrófono (XLR/Jack), 1 entrada de línea (RCA/Jack), entrada de línea nivel master
Salidas	1 salida de línea (Line Out) para encadenar un segundo altavoz
Ajustes	Volumen micrófono, volumen línea, tonalidad (graves/agudos), volumen master
Indicadores	Indicador POWER, indicador CLIP (sobrecarga)
Uso previsto	Sonorización interior, sistemas de sonorización móviles
Montaje	Puntos de fijación para montaje en pared/techo, base para trípode, apilable hasta 60 kg
Seguridad	Protección contra sobrecarga, conexión a tierra obligatoria, no exponer a la humedad o a llamas
Limpieza	Desconectar antes de limpiar; usar un paño seco; no usar líquidos ni aerosoles
Reparabilidad	Ninguna pieza reemplazable por el usuario; confiar todas las reparaciones a un técnico calificado
Accesorios incluidos	Cable de alimentación de red, manual de instrucciones

Preguntas frecuentes - SPJ Active Speaker 178.027 Skytec

¿Cómo conectar un micrófono al altavoz activo Skytec SPJ 178.027?

Use una entrada de micrófono (MIC IN) ubicada en el panel de control. Conecte su micrófono (XLR o Jack) en la toma marcada MIC IN. Luego ajuste el volumen del micrófono (MIC LEVEL) al nivel deseado. Asegúrese de que el volumen general (MASTER) no esté al mínimo.

¿Puedo conectar dos altavoces Skytec SPJ entre sí?

Sí, use la salida LINE OUT del primer altavoz para conectarla a la entrada LINE IN del segundo altavoz. Así puede encadenar varios altavoces activos para cubrir una superficie más grande.

¿Por qué el altavoz no produce sonido?

Verifique en orden: 1) que el altavoz esté enchufado a una toma de corriente funcional y que el indicador POWER esté encendido. 2) que el volumen no esté al mínimo. 3) que los cables de señal estén correctamente conectados y no dañados. 4) que la fuente de audio (micrófono, reproductor) funcione. Si el problema persiste, pruebe con otro altavoz para determinar si el altavoz está defectuoso.

¿Cómo ajustar los graves y agudos en el altavoz?

Use los potenciómetros TREBLE (agudos) y BASS (graves) ubicados en el panel frontal o posterior (según versión). Gire en sentido horario para aumentar, antihorario para disminuir. Ajuste según sus preferencias de sonido y el tipo de música.

¿Puedo usar el altavoz en exteriores?

El altavoz está diseñado para uso en interiores únicamente. No lo exponga a la humedad, la lluvia o temperaturas extremas. El uso en exteriores bajo techo es posible siempre que lo proteja del agua y la humedad.

¿Cómo limpiar el altavoz Skytec SPJ?

Desconecte el altavoz antes de cualquier limpieza. Use un paño suave y seco para limpiar la superficie. Nunca use limpiadores líquidos, aerosoles o productos abrasivos. Evite que entre agua en el interior.

¿Qué hacer si el indicador CLIP se enciende?

El indicador CLIP indica distorsión o sobrecarga del amplificador. Baje inmediatamente el volumen general (MASTER) o el volumen de la fuente (micrófono/línea) para evitar dañar los altavoces. Un encendido intermitente es normal en picos, pero un encendido continuo es peligroso.

¿Puedo montar el altavoz en la pared o en el techo?

Sí, el altavoz dispone de puntos de fijación previstos para ello. Use un soporte homologado adecuado al peso del altavoz y asegúrese de que la fijación sea sólida. Durante la instalación, nadie debe estar debajo del altavoz.

¿Qué tipo de fusible usar y cómo cambiarlo?

El altavoz usa un fusible de 16 A (consulte la potencia exacta en el manual). Desconecte siempre el altavoz de la red antes de verificar o reemplazar el fusible. Use un fusible del mismo tipo y calibre. Si el fusible se funde nuevamente, contacte a un técnico.

El altavoz produce un zumbido constante, ¿qué hacer?

Un zumbido constante a menudo se debe a un problema de tierra o a un aparato eléctrico ruidoso. Verifique que todos los aparatos estén correctamente conectados a tierra y que los cables de señal estén blindados. Intente desconectar una por una las fuentes para identificar al culpable. Aleje el altavoz de otros equipos eléctricos.

MANUAL DE USUARIO SPJ Active Speaker 178.027 Skytec

MANUAL DE INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD

• Daño auditivo: Los altavoces son capaces de generar fácilmente altas presiones acústicas (SPL) suficientes para causar daños permanentes en los oídos de los artistas, el equipo de producción y personas del público. Debería tomarse la precaución de evitar la exposición prolongada a las SPL que superen los 90 dB.
• No sobrecargue la caja para evitar dañar los altavoces.
• No coloque ningún objeto inflamable (velas, etc.) encima o junto a la caja - PELIGRO DE INCENDIO
• Solo conéctela a una toma de corriente con toma de tierra a 230Vac/50Hz.
• Solo para uso interior. Si la caja se usa en exteriores, debe asegurarse de que no pueda entrarle humedad.
• Cuando no se use, desenchufe el aparato.
• Desenchufe el aparato antes de sustituir el fusible.
• Asegúrese de que la caja esta colocada en una superficie lugar estable y resistente.
• Las cajas se pueden apilar pero no se debe colocar más de 60kg encima.
• Las cajas pueden colgarse. Utilice solo material de montaje aprobado y resistente. Durante el montaje asegúrese de que no haya nadie debajo de la zona de montaje.
• Coloque los soportes siempre en una superficie plana, nivelada y estable de modo que los pies no presenten ningún tipo de peligro.
• Utilice solo soportes que estén diseñados para soportar el peso del altavoz. No intente colocar más de un altavoz en un soporte diseñado para un solo altavoz.

CARACTERISTICAS

General

• Bafle moldeado con trompeta integrada de 90°x60°de directividad fija
• Limitador para protección del motor de compresión de sobrecarga
• Recinto multifunción
• Recinto rígido y profesional en ABS

• Recinto en material co-polímero de alta Resistencia contra impactos

• Coloque los cables de modo que nadie pueda tropezar y tirar el altavoz.

• No coloque líquidos encima de la caja y protéjala de la humedad. La humedad puede acortar el tiempo de vida considerablemente.
• Solo utilice maneras de transporte adecuadas si desea mover la caja – ¡¡VIGILE SU ESPALDA!!
• Si el aparato se daña de modo que las partes internas se hacen visibles, no enchufe el aparato a la corriente. En este caso, por favor contacte con Tronios.
• Siempre desconecte el aparato durante una tormenta o cuando no se vaya a utilizar.
• Si el aparato no se utiliza durante mucho tiempo, puede generarse condensación dentro de la carcasa. Por favor coloque el aparato a temperatura ambiente antes de usarlo.
• Nunca intente reparar el aparato por usted mismo. No contiene ninguna parte que pueda reparar el usuario.
• Coloque el cable de alimentación de modo que nadie pueda caer encima o pisarlo.

- Use solo el cable de alimentación suministrado u cualquier otro cable endado por SkyTec.

• Ponga el aparato al volumen más bajo antes de encenderlo
• Mantenga el aparato fuera del alcance de los niños.

Proteja el medio ambiente. Recicle el material de embalaje siempre que sea posible.

No tire el aparato estropeado a un contenedor normal de basura sino llévelo a un punto de recogida especial. La mayor parte de sus piezas pueden ser recicladas.

• Rejilla metálica de protección al woofer
• Diseño ergonómico y ligero para fácil transporte
• Puntos de anclaje para soportes de pared y techo
• Vaso integrado para trípodes de 35mm con tornillo de seguridad.

Este bafle esta realizado en polipropileno. El uso de este co-polímero asegura la rigidez del sistema y la posibilidad de añadir asas, puertos, trompetas de agudos y otros accesorios moldeados directamente en el recinto. Además la apariencia es muy moderna.

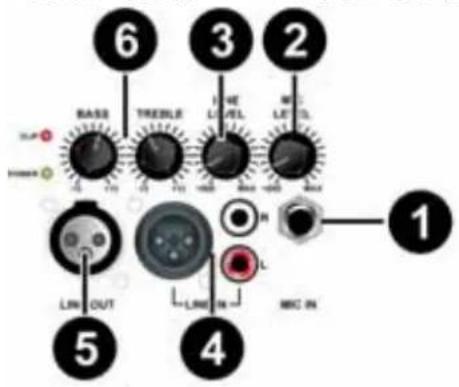

PANEL ENTRADAS

Version 20cm/8"

Version 25cm/10" :

1. Entrada micro
2. Volumen micro
3. Volumen línea
4. Conector para entrada línea ejemp. Mezclador, CD, etc.
5. Salida a una segunda caja o amplificador (nivel línea)
6. Control de tono de salida

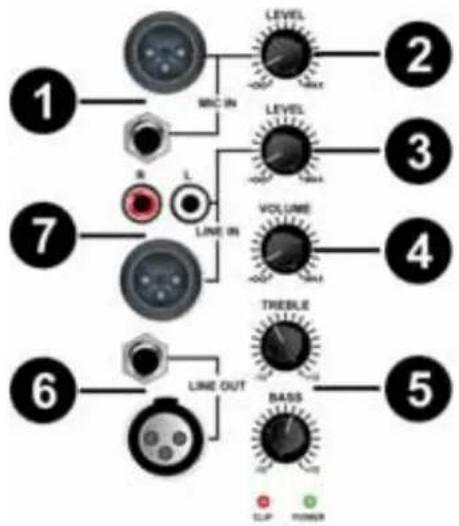

12" & 15" Version:

1. Entrada micro
2. Volumen micro
3. Volumen entrada línea
4. Volumen de salida
5. Control de tono de salida
6. Salida a una segunda caja o amplificador (nivel línea)
7. Entrada de línea para Fuentes de sonido ejemp. Mezclador, CD, etc.

SOLUCION DE PROBLEMAS

Un a de las maneras de comprobar el problema, es sustituir el bafle bajo sospecha por otro de comprobada fiabilidad. Si este nuevo bafle incurre en las mismas anomalías que el primero, use la información siguiente para diagnosticar el problema.

Posible causa Acción

No hay salida

Cables Compruebe todos los conectores

Sustituya

los

cables

dudosos

Checkee

las

soldaduras

Inspeccione posibles roturas de cable

Inspeccione que la longitud del cable sea la correcta

Intermitencias

Conexión precaria Si la salida de voz funciona a intermitencias, lo más probable es que uno de los cables presente problemas de soldadura o este cortado.

Ruido constant, zumbido o rumor

Problemas de señal

Cualquier ruido de fondo puede ser originado en la amplificación, mezclador o procesador de señal. Comprueba las conexiones de masa del equipo y encadenelas en caso necesario. Compruebe el blindaje de masa.

Salida pobre de graves

Polaridad inversa Cuando dos altavoces trabajan cerca uno de otro y la polaridad está inversa, uno cancela la salida de graves del otro. Compruebe la conexión de los cables par aver que la polaridad de los dos concuerda. Compruebe tambien la polaridad de los cables de señal.

No intente reparar estos altavoces usted mismo. En caso de cualquier anomalia contacte con el Servicio Tecnico Oficial autorizado para la solución del problema. Cualquier intento por su parte o por cualquier servicio no autorizado de manipular el aparato, anulará de forma inmediata la garantía del mismo.

SPECIFICATIONS :

Type:	SPJ800A	SPJ1000AD	SPJ1200A	SPJ1500A
Power Max 200W	400W	600W	800W
Power	100W	200W	300W	400W
Freq. range 65Hz	- 18kHz 55Hz - 18kHz	50Hz - 18kHz 40Hz	- 18kHz
SPL max. 115dB	120dB 122dB 126dB
Woofer Size	8" (200mm)	10" (250mm)	12" (300mm)	15" (380mm)
Impedance	4 Ohm
Horn Type	Piezo	High Compression Dynamic Driver
Dimensions	220 x 250 x 390mm	315 x 315 x 490mm	300 x 350 x 580mm	350 x 400 x 700mm
Weight	5.4kg	8.3kg	13.1kg	17.0kg
Supplied	Per Piece
Order Code	178.018	178.024	178.027	178.030
