Producttype	Vermogensversterker voor autoradio
Merk	Pioneer
Model	GMX552
Voeding	14,4 V DC (10,8 - 15,1 V)
Stroomverbruik (max)	13,2 A (bij continu vermogen, 4 Ω)
Zekering	25 A
Afmetingen (B × H × D)	279 × 58 × 237 mm
Gewicht	3,6 kg
Maximaal uitgangsvermogen	2 × 100 W / 1 × 300 W
Continu uitgangsvermogen (DIN45324)	2 × 75 W / 1 × 230 W
Belastingsimpedantie	4 Ω (2 - 8 Ω), brug: 4 - 8 Ω
Frequentierespons	10 - 50 000 Hz (+0 dB, -1 dB)
Signaal-ruisverhouding	100 dB (IEC-A netwerk)
Laagdoorlaatfilter (LPF)	Afsnijfrequentie: 80 Hz, helling -12 dB/octaaf
Ingangen	RCA (0,4 - 6,5 V) en luidspreker-ingang (1,6 - 26 V)
Hoofdfuncties	Gain-regeling, LPF-schakelaar, BFC-schakelaar
Installatie	Op de vloermat of op het chassis, zelfborende schroeven meegeleverd
Veiligheid	Beschermingscircuit tegen kortsluiting en storingen
Onderhoud en reiniging	Vermijd vocht, niet aanraken met natte handen
Reserveonderdelen en repareerbaarheid	Zekering 25 A (standaard), neem contact op met het Pioneer centrum voor reparatie

Veelgestelde vragen - GMX552 PIONEER

Hoe stel ik de gain van de versterker in?

Draai de gain-regeling rechtsom als het niveau te laag is, en linksom als u vervorming hoort. Gebruik de stand NORMAL voor een standaard ingangsspanning van 500 mV, of stel deze af op de uitgangsspanning van de autoradio.

Wat is de functie van de LPF-schakelaar?

De LPF-schakelaar (laagdoorlaatfilter) maakt het mogelijk om te kiezen tussen zeer lage frequenties (stand LPF) voor een subwoofer, of het volledige spectrum (stand OFF) voor een full-range luidspreker.

Hoe sluit ik de voeding van de versterker aan?

Gebruik de accukabel (apart verkrijgbaar, ref. RD-223). Sluit de rode kabel aan op de positieve (+) pool van de accu en de massakabel op de carrosserie van het voertuig. Koppel de negatieve accupool los voordat u begint.

Kan ik luidsprekers van 2 ohm gebruiken?

Ja, de toegestane belastingsimpedantie is 2 tot 8 Ω in stereo, en 4 tot 8 Ω in brugschakeling.

Wat te doen als de versterker niet meer werkt?

Controleer de zekering (25 A) en de aansluitingen. Het beveiligingscircuit kan de voeding uitschakelen bij een storing. Schakel alles uit, controleer de luidsprekerverbindingen en los de oorzaak op voordat u de zekering vervangt.

Hoe sluit ik een autoradio aan zonder RCA-uitgang?

Gebruik de luidspreker-ingang (inklemmen) met de luidsprekerkabel van de autoradio. Sluit niet tegelijkertijd de RCA-ingang en de luidspreker-ingang aan.

Wat is het maximale vermogen in brugschakeling?

In brugschakeling (mono) is het maximale uitgangsvermogen 300 W en het continue vermogen 230 W bij 14,4 V.

Waar installeer ik de versterker in het voertuig?

Kies een stevige en stabiele plek, beschermd tegen vocht en hitte. Installeer de versterker niet in de buurt van de portieren, op een losse vloermat of op een plek waar inzittenden gewond kunnen raken.

Hoe voorkom ik dat de accu leeg raakt?

Zet de autoradio uit wanneer de motor is uitgeschakeld of stationair draait. Gebruik de afstandsbedieningskabel aangesloten op het contactslot, zodat de versterker automatisch uitschakelt.

Wat te doen bij overmatige ruis?

Draai de gain-regeling linksom. Zorg ervoor dat de accukabels ver weg zijn van de luidsprekerkabels en de antenne.

GEBRUIKSAANWIJZING GMX552 PIONEER

Samenstelling van de handleiding 2

Bij problemen 2

WAARSCHUWING 2

Instellen van dit toestel 3

Versterkingsregelaar 3

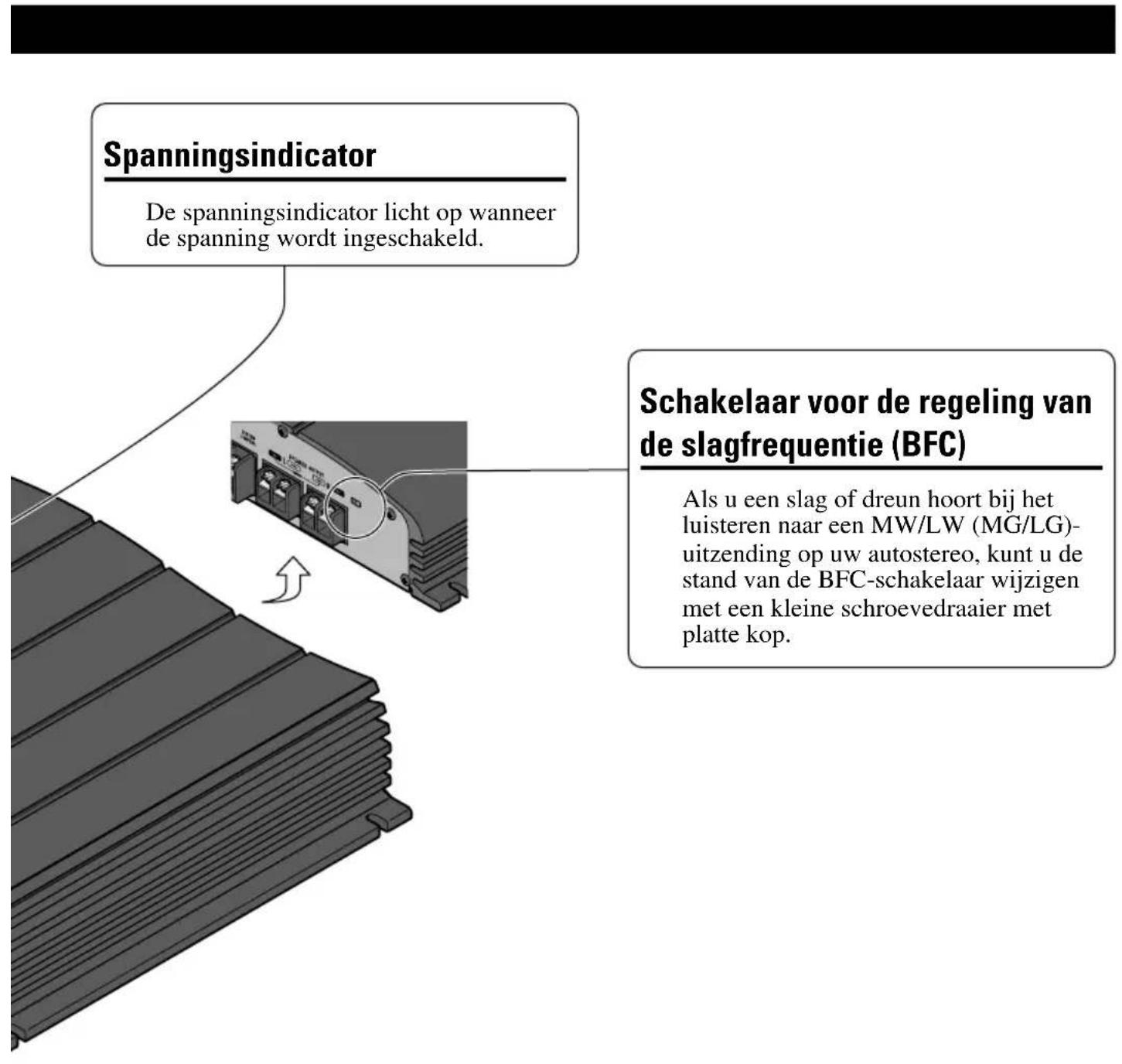

Spanningsindicator 4

Schakelaar voor de regeling van de slagfrequentie (BFC) 4

LPF (lage-doorlaatfilter)-keuzeschakelaar 4

Aansluiten van het toestel 5

Aansluitschema 6

Aansluiten van het spanningsaansluitpunt 7

Verbinden van de luidsprekeruitgangsaansluitingen 7

Het gebruik van luidsprekkeringang 8

Aansluiten van de luidsprekerdraden 9

Installatie 10

Voorbeeld van installment op de vloermat of op het chassis 10

Dit product voldoet aan de eisen m.b.t. elektromagnetisme (89/336/EEC, 92/31/EEC) en CE marketing richtlijnen (93/68/EEC).

Dank U zer er voor de aanschaf van dit PIONEER-product. Lees deze gebruksaanwijzing goed door, voordat het toestel in gebruik genomen worden.

Samenstelling van de handleiding

Deze handleiding heeft betrekking op de GM-X552 en GM-X352. Op de afbeeldingen worden evenwel de GM-X552 getoond.

Bij problemen

Neem contact op met uw dealer of het dichtst bijzijnde PIONEER service-centrum, wonneer de eenheid Niet juist functioneert.

WAARSCHUWING

• Gebruik altijd het los verkrijgbare, speciale rode accu-en aardedraad [RD-223].Verbind het accudraad direct met de positieve pool (+) van de autoaccu en het aardedraad met het chassis van de auto.
• Raak de versterker Niet met natte handen aan. U zou anders een elektrische schok konnen krijgen. Raak de versterker tevens Niet aan wonneer.Deze nat is.
  Voor de verkeersveiligheid dient u het volume zodanig in te stellen dat u verkeerssignalen en ander verkeer nog goed kunt horen.
• Controller de verbindingen van de spanningsto evoer en luidsprekers inden de zekering van het los verkrijgbare accudraad of de zekering van de versterker regelmatig doorbrandt. Zoek de oorzaak en los het probleem op. Plaatservolgens een neue zekering van hetzelfde formaat en ampereage.
• Om een onjuiste werkung van de versterker en luidsprekers te voorkomen, schakelt het beschermingscircuit van de versterker de spanning maar de versterker uit indien de omstandigheden Niet normal aan. Schakel in dit geval de spanning van het systemeuit (OFF), controller de verbinding met de spanningsbron en luidsprekers. Zoek deoorzaak en los het probleem op.
• Raadpleeg deplaats van aankoop indien u deoorzaak Niet kunt vinden.
• Om een elektrische schok of kortluiting te voorkomenijdens het aansluiten en installereren,要去 de negative (-) pool van de accu worden ontkoppeld voordat u de eenheid aansluit.
• Controller of er zich geen onderdelen anschter het paneel bevinden wonneur u een gat boort voor de installmentie van de versterker. Zorg ervoor dat alle kabels en belangrijke onderdelen zoals brandstofleidingen, remleidingen en de elektrische bedrading beveiligd� en Niet;kennen worden beschadigd.

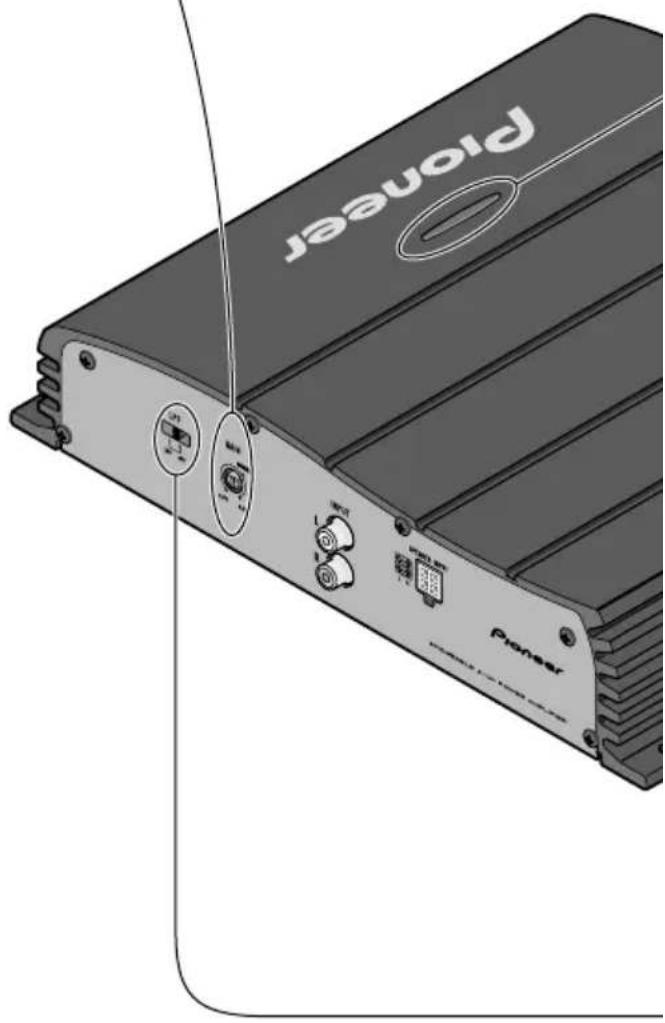

Versterkingsregelaar

Draai de versterkingsregelaar op het voorpaneel van de eindversterkeraar rechts indien de weergave te zacht klinkt, zelf wonneer het volume is verhoogd met de auto-stereo die u met deze eindversterker gezruikt.

Draai de versterkingsregelaar maar links indien het geluid verrormt wanner het volume worden verhoogd.

• Wanner u een auto-stereo gebruikt met RCA (standaard uitgangsspanning 500mV ), dient u de NORMAL stand in te stellen. Wanner u een Pioneer auto-stereo met RCA gebruikt, met een maximale uitgangsspanning van 4V of meer, dient u het niveau aan te passen aan het uitgangsniveau van de auto-stereo.
• Wanner u te veel ruis hoor bij het gebruik van de luidsprekkeringangsaansluitingen, moet u de versterkingsregelaar maar links draaien.

LPF (lage-doorlaatfilter)-keuzeschakelaar

Stel de LPF-keuzeschakelaar als volgt in, naargelang het type luidspreker dat is aangesloten op de luidsprekeruitgangsaansluiting en het autostereosystem:

LPF-keuze- Uit te voeren Type Opmerkingenschakelaar audio freiendentiebereik luidspreker

LPF (links) Zeer laag freiquentiebereik Subwoofer Sluit een subwoofer aan.

Uitgeschakeld (OFF) Full range Full range (rechts)

WAARSCHUWING

Voorkom kortsluiting en beschadiging van de eenheid en ontkoppel de nagatieve (-) accupool van het voertuig.
- Zet de bedrading met kabelklemmen of isoleer-of plakband vast. Bescherm de bedrading door geedeelten in de buurt van metalen delen met isoleerband af ze dekken.
Leid de draden Niet langsplaatsen die heet worden, bijvoorbeeld in de buurt van de verwarmingselementen. Indien de isolatie van draden heet worden, zullen de draden worden beschadigd met kortsluiting tot gevolg.

• Zorg dat de bedrading de werkking van bewegende of verplaatsbare onderdelen, bijvoorbeeld de versnelling, handrem of stoelverstelmechanismen van het de auto Niet hindert.
• Sluit draden nicht kort. Het beschermingscircuit werkt anders namelijk nicht wanneser het voor de veriligheid zou要去en functioneren.
• Tap het spanningsdraad van dit toestel nicht af voor gebruik van andere apparaten. Het vermogen van het draad zou dan namelijk worden overschreden, met oververhitting tot gevolg.

Om beschadiging te voorkomen

• Aard het luidsprekersnoer Nietrechtstreeks en sluit evenmin een negatif snoer (-) aan voor verschillende luidsprekers.
• Dit toestel is ontworpen voor auto's met een accu van 12V en negatieve aarding. Kijk bijgevolg eerst de accuspanning na voor u het toestel installeert in een recreatief voertuig, vrachtwagen of bus.
• De accu raakt möglichukuitgeput indien de auto-stereo langdurig is ingeschakeld maar de motor stationair draait of is uitgeschakeld. Zet de auto-stereo uit wanner de motor stationair draait of is uitgeschakeld.

• Als het systemeafstandbedieningssnoer van de versterker is aangesloten op de spanningsaansluiting via de contactschakelaar (12 V gelijkstroom), is de versterker altijd ingeschakeld wonneer het contact aanstaat, ongeacht of de auto-stereo wel of Niet door u is aangezet. Hierdoor raakt de accu möglichk UITgeput wonneer de motor stationair draait of is uitgeschakeld.

• Luidsprekers die op de versterker worden aangesloten要去en overeenstemmen met de hieronder vermelde normen. Indien dat nicht het geval is, kan dit leiden tot brand of beschadiging van de luid-spreker. De luidsprekerimpedantie要去ussen 2 en 8 ohm liggen voor een stereo verbinding en 4 tot 8 ohm voor een mono of andere geschakelde verbinding.

• Plaats en leid het los verkrijgbare accudraad zo ver als möglichukt de buurt van de luidsprekerdraden. Plaats en leid het los verkrijgbare accudraad en aardedraad, luidsprekerdraten en de versterker zo ver als möglichuktuit de buurt van de antennne, antennekabel en tuner.
• Snoeren voor dit toestel en overeenkomende snoeren voor andere toestellen hebben möglich verzillende kleuren ookal is de functie van de snoeren hetzelfde. Zie voor het verbinden van dit toestel met een ander toestel waarom de installmentehandleiding van beiden toestellen en verbind de snoeren metdezelfde functie met elkaar.

GM-X552

Luidsprekkerkanaal Luidsprekertype Vermogen
Twee kanalen	Subwoofer Nominale ingang: min. 60 W
	Andere dan subwoofer Maximale ingang: min. 100 W
Een kanaal	Subwoofer Nominale ingang: min. 185 W
	Andere dan subwoofer Maximale ingang: min. 300 W

GM-X352

Luidsprekerkanaal Luidsprekertype Vermogen
Twee kanalen	Subwoofer Nominale ingang: min. 55 W
	Andere dan subwoofer Maximale ingang: min. 80 W
Een kanaal	Subwoofer Nominale ingang: min. 125 W
	Andere dan subwoofer Maximale ingang: min. 200 W

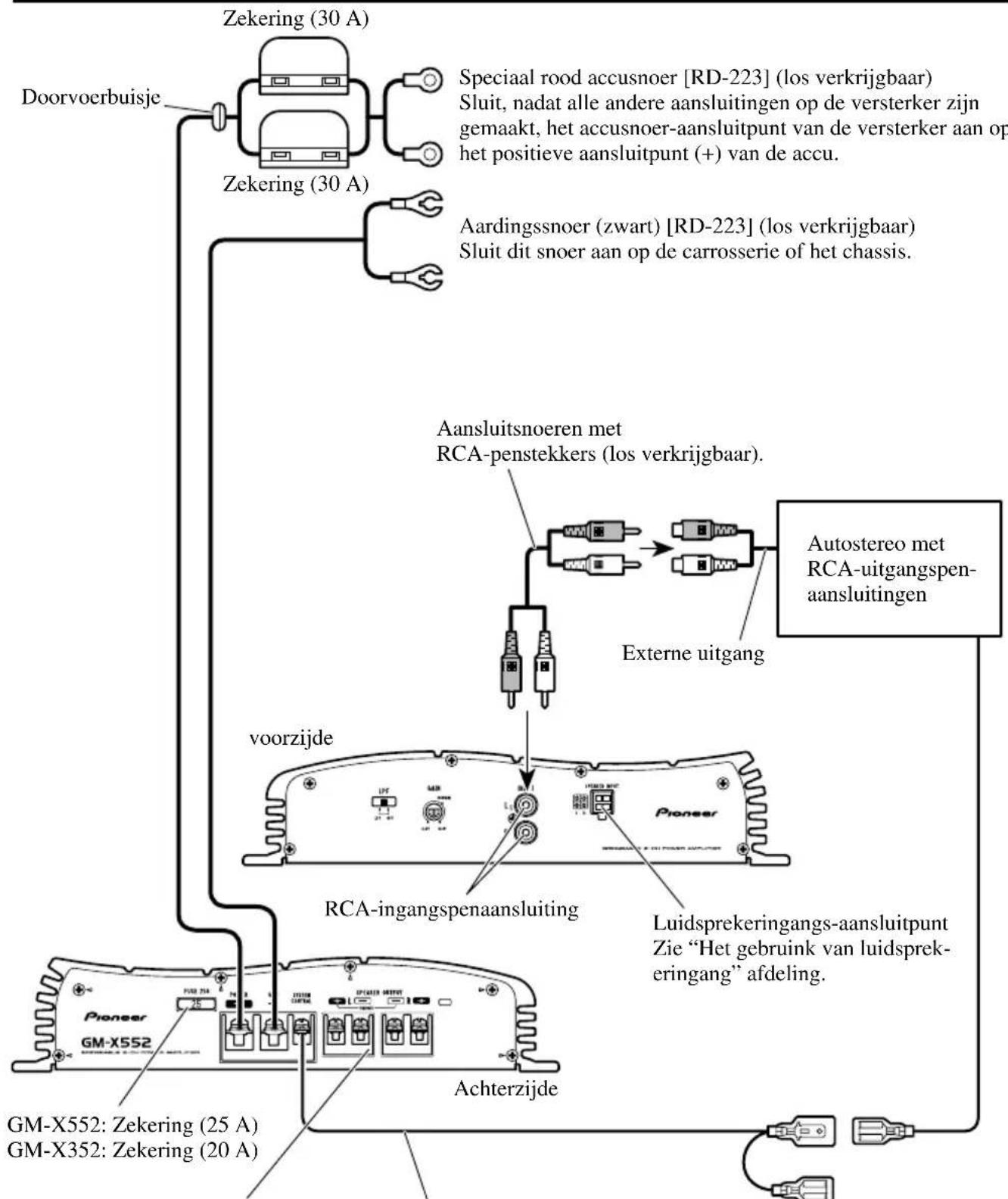

Aansluitschema

Luidsprekeruitgangs-aansluitpunt Raadpleeg het hoofdstuk "Aansluten van de luidsprekerdraden' voor richtlijnen i.v.m. het aansluten van luidsprekers.

Draad voor systeemafstandsbediening (los verkrijgbaar) Verbind de mannelijke aansluiting van dit draad met de aansluiting voor de systeemafstandsbediening van de autostereo (SYSTEM REMOTE CONTROL). Het vrouwelijkke aansluitpunt kan worden aangesloten op het relais-besturingsaansluitpunt van de automatische antenne. Als de autostereo Niet beschikt over een systeem-afstandsbedieningsaansluitpunt, sluit dan het mannelijke aansluitpunt aan op het spanningsaansluitpunt via de contactschakelaar.

Aansluten van het spanningsaansluitpunt

• Gebruik alkijd het los verkrijgbare, speciale rode accu-en aardedraad [RD-223]. Verbind het accu-draad direct met de positieve pool (+) van de autoaccu en het aardedraad met het chassis van de auto.

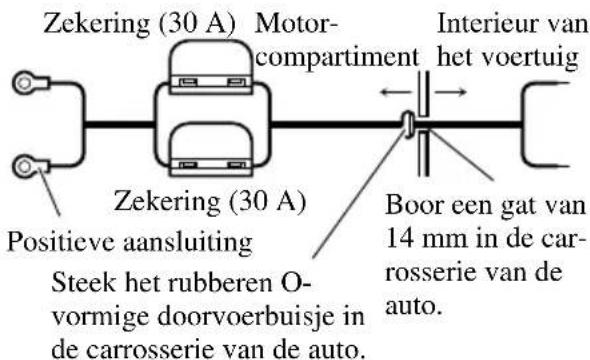

1. Trek het accudraad van het motorgedeelte maar de cabine van de auto.

• Sluit, nadat alle andere aansluitingen op de versterker zijn gemaakt, het accusnoeraansluitpunt van de versterker aan op het positieve aansluitpunt (+) van de accu.

2. Draai het accudraad, aardedraad en systeemafstandsbedieningsdraad ineen.

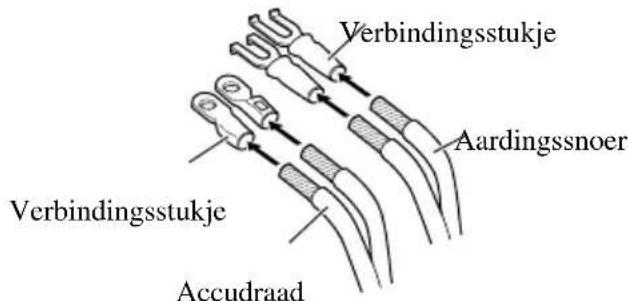

3. Bevestig verbindingsstukjes aan de uiteinden van de draden. De verbindingssstukjes zijn nicht bijgeleverd.

• Klem de verbindingsstukjes met een tangetje aan de draden.

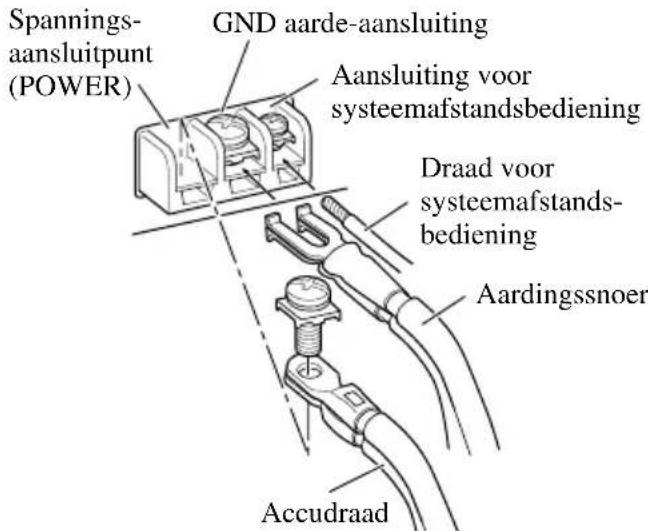

4. Sluit de draden aan.

• Zet de draden stevig met de schroeven van de aansluitingen vast.

Verbinden van de luidsprekeruitgangsaansluitingen

1. Verwijder ongeveer 10mm isolatie van het uiteinde van de luidsprekerdraden met een tang, en draai de draadstrengen ineen.

2. Bevestig verbindingsstukjes aan de uiteinden van de luidsprekerdraden. De verbindingsstukjes zijn nicht bijgeleverd.

Klem de verbindingsstukjes met een tangetje aan de draden.

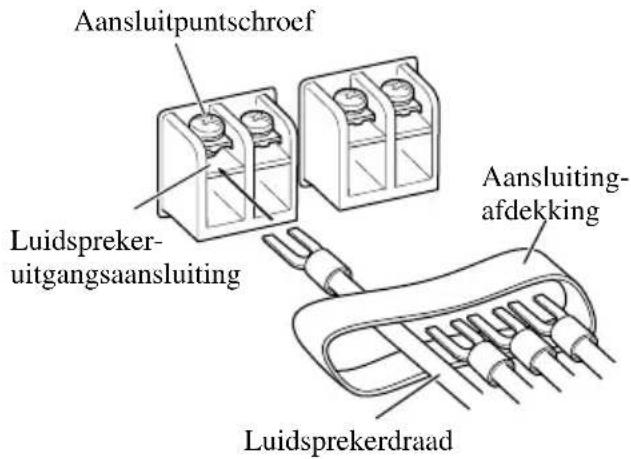

3. Verbind de luidsprekerdraden met de luidsprekeruitgangsaansluiting.

Haal de draden door de aansluitingafdekking en verbind de luidsprekerdraden.
Zet de luidsprekerdraden goed met de schroeven van de aansluiting vast.

4. Druk op de aansluitingafdekking.

Het gebruik van luidsprekeringang

Verbinden de autostereo luidspreker uitgaan met de versterker door Gebruiken de geleverent spreker ingaan verbinding.

Maak Niet tegelijk met de RCA ingang en de luidsprekeringang een verbinding.

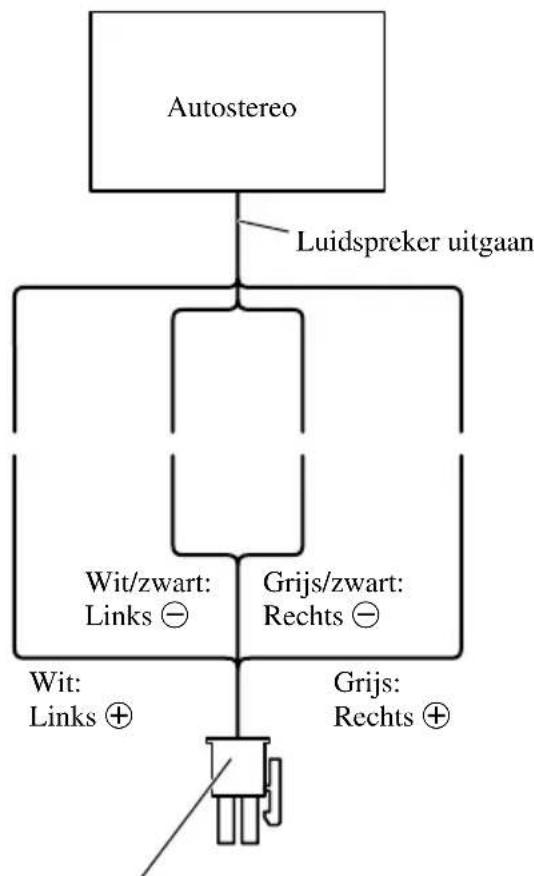

In geval van Luidsprekeringangs de verbinding gebruiken

Luidspreker ingaan verbinding Naar luidesprekeringangs-aansluitpunt van dit apparaat.

Aansluiten van de luidsprekerdraden

De uitgangsfunctie voor de luidspreker kan voor twee kanalen (stereo) of een kanaal (mono) worden ingesteld. Sluit de luidsprekersnoercn aan overeenkomstig de gewenste functie zoals aangegeven in de onderstaande afbeeldingen.

Maak Niet tegelijk met de RCA ingang en de luidsprekeringang een verbinding.

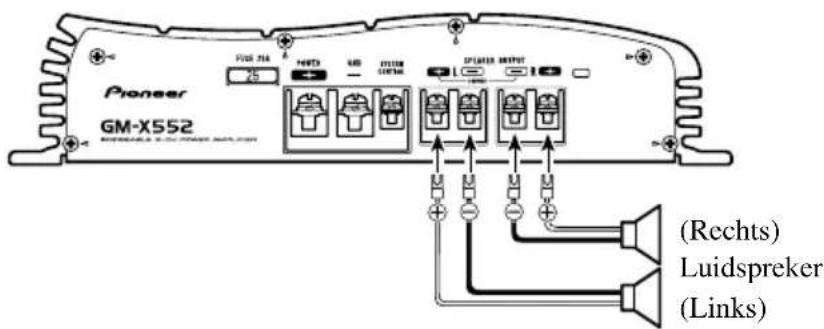

Twee kanalen functie (stereo)

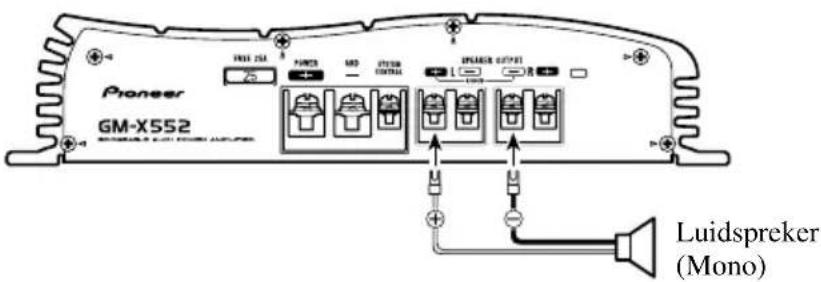

Een kanaal functie (mono)

WAARSCHUWING

• Niet installereren op:

—Plaatsen waar het de bestuurder of passagiers zou+kunnen verwonden wanner de auto plotseling stocht.
—Plaasten waar de bestuurder door de eenheid tijdens het rijden zou worden gezinderd, zoals bijvoorbeeld op de vloer voor de bestuurdersstoel.
- Kontroleer dat draden nicht in de weg van de stoelverstelmechanismen zitten. Dit zou namelijk kortsluiting konnen veroorzaken.
- Controller of er zich geen onderdelen anschter het paneel bevinden wonneer u een gat boort voor de installmentie van de versterker. Zorg ervoor dat alle kabels en belangrijke onderdelen zoals brandstofleidingen, remleidingen en de elektrische bedrading beveiligd� en Niet+kunnen worden beschadigd.
- Plaats tapse schroeven zodenig dat de kop van de schroef Niet in aanraking met draden komt. Dit is belangrijk en voorkomt dat draden door trillingen van het voertuig door worden gesneden met brand tot gevolg.
- Voorkom een elektrische schok en installee de versterker Niet opplaatsen die möglichk nat worden.
- Gebruik de bijgeleverde onderdelen op de manier die is beschreiben om de installmentie uit te voeren zoals het hoort. Als andere onderdelen dan diegene die zijn bijgeleverd worden gebruikt, is het möglichk dat inwendige onderdelen van de versterker schade oplopen of loskomen, zodat de versterker Niet更是 Werkt.

Om slechte werking te voorkomen

• Zorg dat de ventilatie van de versterker nicht worden gehinderd, en let derhalve op de volgende puntenijdens het installereren.
  —Zorg dat er voor een goede vrij ruimte boven de versterker is.
  Bedek de versterker Niet met een vloermat of kleed.
• Installee de versterker Niet naast een portier, waar hij nat kan worden door regen.
• Installeer de versterker Niet op onstabiele plaatsen, zoals op de reservebandhouser.

• De Beste installmentieplaats is verschillend afhankelijk van het automerk en model en uw wensen. Plaats de versterkerECHTER beslilst stevig op een stabieleplaats.

• Maak eerst voorlopige aansluitingen en ga na of de versterker en het systemeer aan behoren werkken.

• Na het installereren van de versterker, moet u controlleden dat het reservewiel, de krik en het gereed-schap nog gemakkelijk hunnen worden verwijderd.

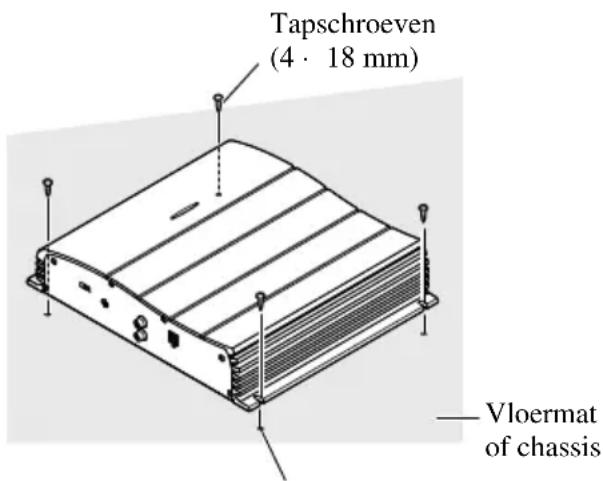

Voorbeeld van installmente op de vloermat of op het chassis

1. Zet de versterker op deplaats waar hij moet worden geinstalleerd. Steek de bijgeleverde tapschroeven (4· 18mm) in de schroefgaten. Druk met een schroevendraaier op de schroeven zodate en inkeping make n op de plaats waar de gaten voor de installmentie要去en komen.
2. Boor gaten met een diameter van 2,5mm op deplaatsen die zich gemerkt en installeeer de versterker, ofwel op de vloermat ofwel rechtstreeks op het chassis.

Boor een gat met een diameter van 2,5mm

GM-X552

Spanningsbron 14,4 V gelijkstroom (10,8 - 15,1 V toelaatbaar)

A Harding Negatieve klem aan massa

Stroomverbruik 13,2 A (met continu spanning, 4

Gemiddeld stroomverbruik* 4,4 A (4 Ω voor twee kanalen)

7,4 A (4 Ω voor een kanaal)

Zekering 25 A

Afmetingen 279 (B) · 58 (H) · 237 (D) mm

Gewicht 3,6 kg (Excl. bedrading)

Maximale spanningsuitvoer 100 W·2/300 W·1

Contiune uitgangsvermogen 75 W·2/230 W·1 (DIN45324, +B = 14,4 V)

Aansluitimpedantie 4Ω (2-8Ω toelaatbaar)

(Geschakelde verbinding: 4 — 8 Ω toelaatbaar)

Frequenieweergave 10 - 50.000 Hz (+0 dB, -1 dB)

Signaal/ruisverhouding 100 dB (IEC-A network)

Vervorming 0,008% (10 W, 1 kHz)

Scheiding 60 dB (1 kHz)

Laag-doorlaatfilter Afsnjfrequentie:80Hz

Afsnjsteilheid: -12dB / oct

Maximale ingangsneveau/-impedantic RCA: 6,5 V/22 kΩ (0,4 - 6,5 V)

Luidspreker: 26V / 40k (1,6-26 V)

Opmerking:

• Technische gegevens en ontwerp+zijn ter productverbetering zonder voorafgaande kennisgeving wijzigbaar.

*Gemiddeld stroomverbruik

• Het gemiddelde stroomverbruik is zo goed als gelijk aan het maximale stroomverbruik van dit toestel bij ontvangst van een audiosignaal. Gebruik deze waarde bij het uitrekenen van het totale stroomverbruik van meertere vermogensversterkers.

GM-X352

Spanningsbron 14,4 V gelijkstroom (10,8 - 15,1 V toelaatbaar)

A Harding Negatieve klem aan massa

Stroomverbruik 11,3 A (met continu spanning, 4

Gemiddeld stroomverbruik* 3,8 A (4 Ω voor twee kanalen)

5,9 A (4 Ω voor een kanaal)

Zekering 20 A

Afmetingen 279 (B) · 58 (H) · 157 (D) mm

Gewicht 2,5 kg (Excl. bedrading)

Maximale spanningsuitvoer 80 W·2/200 W·1

Contiune uitgangsvermogen 60 W·2/150 W·1 (DIN45324, +B = 14,4 V)

Aansluitimpedantie 4Ω (2-8Ω toelaatbaar)

(Geschakelde verbinding: 4 — 8 Ω toelaatbaar)

Frequentieweergave 10 - 50.000 Hz (+0 dB, -1 dB)

Signaal/ruisverhouding 100 dB (IEC-A network)

Vervorming 0,008% (10 W, 1 kHz)

Scheiding 60 dB (1 kHz)

Laag-doorlaatfilter Afsnjfrequentie:80Hz

Afsnjsteilheid: -12 dB/oct

Maximale ingangsnavau/-impedantic RCA: 6,5 V/22 kΩ (0,4 - 6,5 V)

Luidspreker: 26V / 40k (1,6-26 V)

Opmerking:

• Technische gegevens en ontwerp+zijn ter productverbetering zonder voorafgaande kennisgeving wijzigbaar.

*Gemiddeld stroomverbruik

• Het gemiddelde stroomverbruik is zo goed als gelijk aan het maximale stroomverbruik van dit toestel bij ontvangst van een audiosignal. Gebruik deze waarde bij het uitrekenen van het totale stroomverbruik van meerde vermogensversterkers.
