GEBRUIKSAANWIJZING ZGG 643 ICA ZANUSSI

• Dit apparaat is bedoeld en gemaakt voor het gebruik

door volwassenen. Het is gevaarlijk om kinderen het

apparaat te laten bedienen of als speelgoed te laten

• Dit apparaat mag niet gebruikt worden door kinderen

of andere personen wiens lichamelijke, motorische

of geestelijke gesteldheid of gebrek aan ervaring en

kennis die daardoor het apparaat niet kunnen

gebruiken zonder supervisie of instructies van een

verantwoordelijk persoon om zeker te zijn van dat het

apparaat veilig kan worden gebruikt.

• Installatie en aansluiting dienen door een daartoe

erkend installateur uitgevoerd te worden, volgens de

hem bekende voorschriften. Bij aflevering door de

fabrikant of importeur is het kookplateau uitsluitend

geschikt voor gebruik op aardgas. Een eventuele

ombouw voor het gebruik op flessengas, mag alleen

door een erkend installateur gebeuren, onder

gebruikmaking van origineel, door de fabrikant van het

kookplateau geleverd ombouwmateriaal.

• Een eventueel noodzakelijke wijziging van de gas-

en/of elektriciteitsvoorzieningen ten behoeve van de

installatie van dit apparaat, dienen eveneens door een

erkend installateur uitgevoerd te worden.

• Het is gevaarlijk om, in welke vorm dan ook, dit

apparaat of de eigenschappen daarvan te veranderen.

• Gebruik nooit te kleine of onstabiel staande pannen.

• Wees uiterst voorzichtig met olie en vet.

• Houd tijdens het in gebruik zijn van het kookplateau

kinderen uit de buurt.

• Indien het kookplateau van een deksel voorzien is,

dan is het deksel bedoeld voor het vrijhouden van stof

in gesloten toestand en voor het opvangen van spatten

• Gebruik het deksel nergens anders voor.

• Maak het deksel altijd schoon voor u het sluit en wacht

met sluiten tot de branders afgekoeld zijn.

• Regelmatig schoonmaken, in feite na elk gebruik,

voorkomt lelijk worden van de materiaaloppervlakken

en slecht functioneren van de branders en eventuele

• Draai altijd eerst de vlam laag of uit vóór u een pan

van het plateau neemt.

• Overtuig u ervan dat de knoppen in de uit-stand staan

zodra u het plateau niet meer gebruikt.

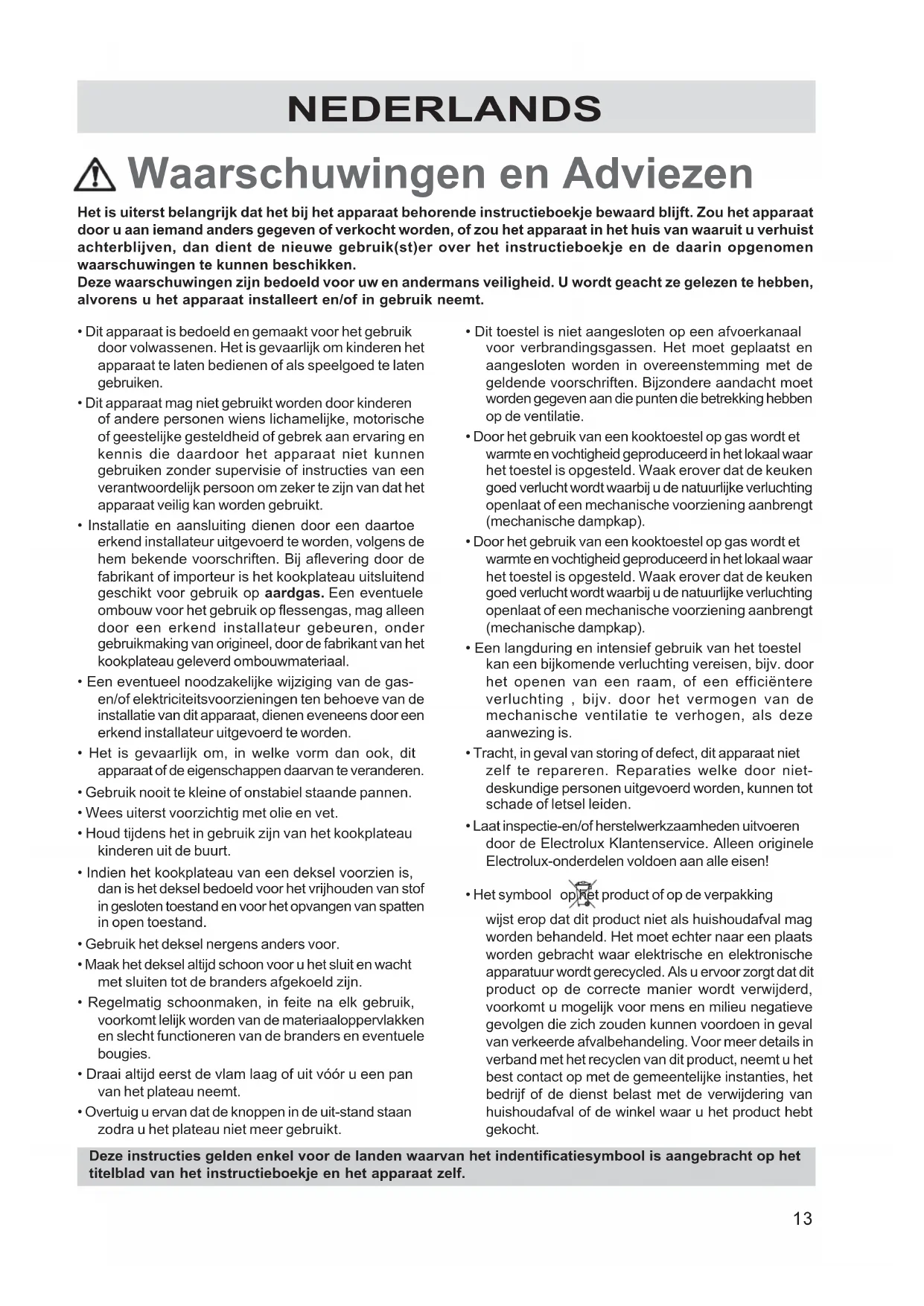

Waarschuwingen en Adviezen

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat

door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist

achterblijven, dan dient de nieuwe gebruik(st)er over het instructieboekje en de daarin opgenomen

waarschuwingen te kunnen beschikken.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben,

alvorens u het apparaat installeert en/of in gebruik neemt.

• Dit toestel is niet aangesloten op een afvoerkanaal

voor verbrandingsgassen. Het moet geplaatst en

aangesloten worden in overeenstemming met de

geldende voorschriften. Bijzondere aandacht moet

worden gegeven aan die punten die betrekking hebben

• Door het gebruik van een kooktoestel op gas wordt et

warmte en vochtigheid geproduceerd in het lokaal waar

het toestel is opgesteld. Waak erover dat de keuken

goed verlucht wordt waarbij u de natuurlijke verluchting

openlaat of een mechanische voorziening aanbrengt

(mechanische dampkap).

• Door het gebruik van een kooktoestel op gas wordt et

warmte en vochtigheid geproduceerd in het lokaal waar

het toestel is opgesteld. Waak erover dat de keuken

goed verlucht wordt waarbij u de natuurlijke verluchting

openlaat of een mechanische voorziening aanbrengt

(mechanische dampkap).

• Een langduring en intensief gebruik van het toestel

kan een bijkomende verluchting vereisen, bijv. door

het openen van een raam, of een efficiëntere

verluchting , bijv. door het vermogen van de

mechanische ventilatie te verhogen, als deze

• Tracht, in geval van storing of defect, dit apparaat niet

zelf te repareren. Reparaties welke door niet-

deskundige personen uitgevoerd worden, kunnen tot

schade of letsel leiden.

• Laat inspectie-en/of herstelwerkzaamheden uitvoeren

door de Electrolux Klantenservice. Alleen originele

Electrolux-onderdelen voldoen aan alle eisen!

• Het symbool op het product of op de verpakking

wijst erop dat dit product niet als huishoudafval mag

worden behandeld. Het moet echter naar een plaats

worden gebracht waar elektrische en elektronische

apparatuur wordt gerecycled. Als u ervoor zorgt dat dit

product op de correcte manier wordt verwijderd,

voorkomt u mogelijk voor mens en milieu negatieve

gevolgen die zich zouden kunnen voordoen in geval

van verkeerde afvalbehandeling. Voor meer details in

verband met het recyclen van dit product, neemt u het

best contact op met de gemeentelijke instanties, het

bedrijf of de dienst belast met de verwijdering van

huishoudafval of de winkel waar u het product hebt

Deze instructies gelden enkel voor de landen waarvan het indentificatiesymbool is aangebracht op het

titelblad van het instructieboekje en het apparaat zelf.14

Aanwijzingen voor de gebruiker Algemene Waarschuwingen en adviezen 13Aanwijzingen voor de gebruiker 14Onderhoud 15Garantie/serviceafdeling 21Europese Garantie 22 Aanwijzingen voor de Installateur Technische kenmerken 16Elektrische aansluiting 17Aanpassing aan verschillend gastype 18Inbouw 19 Aanwijzingen voor de gebruiker

Bedieningsknoppen De bedieningsknoppen van de branders hebben driestanden: " gesloten - uitmaximale gastoeverminimale gastoever Het aansteken van de branders Ontsteek altijd de brander voordat U er eenpan opzet.Integrale ontstekingDoor de knop van de te gebruiken brander geheel in tedrukken en op de hoogste stand te draaien , zal debetreffende brander aangaan. Maar houdt vervolgens deknop nog 5 seconden geheel ingedrukt. Dat is nodig omde vlambeveiliging (Fig. 1 - B) in te schakelen. De vlambeveiliging voorkomt, dat het gas blijft doorstromen, alsde vlam uitwaait of uitgaat door een storing in het gasnet.Zet vervolgens de knop in de gewenste stand.Bij de grote brander kunt u eventueel ook doordraaiennaar de kleine stand. De vonkontsteking zal ook als debrander aan is nog een paar maal navonken. Dat isnormal.Mocht na verschillende pogingen de brander niet aangaan, controleer dan of de branderdeksel (Fig. 1 - A)goed op hun plaats liggen.Brander minimale maximalediameter diameterGrote 180 mm. 260 mm.Middelgrote 120 mm. 220 mm.Kleine 80 mm. 160 mm.Tabel van de minimale en maximale diametersvan de pannenFig. 1A - BranderdekselB - VlambeveiligingC - Vonkontsteking Over deze gebruiksanwijzing Oderstaande symbolen vindt u in de tekst enhebben de voldende betekenis:Aanwijzingen m.b.t. de veiligheidAanwijzingen m.b.t. het gebruikAdviezen en tipsInformatie m.b.t. het milieuHet apparaat is geproduceerd inovereenstemming met de volgendeEEG-richlijnen: 2006/95 - 89/336 - 90/396 - 93/68en de daarbij behorende besluiten.FABRIKANT:ELECTROLUX ZANUSSI S.p.A.Viale Bologna, 29847100 FORLÌ (Italie) !

Voordat u de kookplaat gaat reinigen moet

eerst de stroomtoever van de vonkontsteking

Voor het reinigen van de emaille delen mag nooit een

agressief middel gebruikt worden. Maak een sopje van

warm water met een afwasmiddel.

Maak zeer regelmatig de branders schoon, verwijder

voedselresten, maak de brander- ring en deksel goed

droog met een zacht doekje voor ze weer terug te

De pannendragers zijn goed bestand tegen een

Gebruik voor het verwijderen van lastige vlekken nooit

een pannenspons van staalwol, een agressief

poetsmiddel, of een pannenspots met een harde laag.

Gebruik voor het reinigen van hardnekkig vuil de

daarvoor in de handel zijnde schoonmaak middelen

zonder schurende werking.

De vonkontsteking, bestaand uit een elektrode gevat

in een keramisch omhulsel, moet vrij worden

gehouden van voetselresten en vocht, omdat enders

de ontsteking niet functioneert (Fig. 1 - C).

Controleer of de branderring poorten schoon zijn.

Voor het reinigen van de branderring, ga als volgt te

Als er krassen of barsten te zien zijn op de

glazen plaat, het apparaat onmiddellijk

loskoppelen van het elektriciteitsnet en

contact opnemen met onze service-afdeling.

Gebruik het apparaat niet voordat het

Laat af en toe door een erkend vakman of ELECTROLUX SERVICE controleren of de gasslang en/of

gasaansluiting nog in een goede staat verkeert. Ook is

het noodzakelijk om een goede en veilige werking te

waarborgen, dat de gasregelkranen regelmatig worden

" Dit mag alleen gebeuren door een erkend vakman

of door ELECTROLUX SERVICE.

Om de brander uit te zetten draait u de knop naar rechts

op de UIT """ stand.

• Zet altijd eerst de brander op de uitstand voordat

u de pan van het gas neemt.

Voor en optimaal rendement moet de diameter van de

pan aangepast zijn aan de brander, zodat de vlammen

niet langs de zijkant uitslaan. Wij adviseren ook om de

vlam lager te zetten zodra het kookpunt bereikt is.

• Gebruik alleen potten en pannen met een vlakke

Wees voorzichting met het bakken wanneer u

olie of andere vetstoffen gebruikt (zoals bij

het frituren). Olie en vet ontbranden

gemakkelijk bij oververhitting.

A) Uiteinde van de pijp

C) Draaibare elleboog

" De hierna volgende instructies zijn bestemd

voor de erkende installateurs, om ervoor te

zorgen dat installatie en onderhoud optimaal

verlopen, volgens de geldende normen. De

installatie moet conform de norm NBN D 51.003

“Installaties gevoed met stoolgas lichter dan

lucht” worden uitgevoerd.

" De zijwanden van de meubels mogen niet hoger

komen dat het werkvlak van het toestel.

" Plaats het toestel niet in de buurt van ontvlambare

materialen (zoals gordijnen, handdoeken enz.).

" Ontkoppel het kookplateau van de

stroomtoevoer. Ingeval het plateau op de

stroomtoevoer aangesloten moet blijven, moeten

alle nodige voorzorgsmaatregelen worden

Monteer een afsluitkraan die erkend is door de

AGB. Starre aansluitingen verdienen de voorkeur.

Bij gebruik van een gasslang moet een door de

AGB erkende slang met metalen omhulsel worden

Bij het gebruiken van flexiebele vaste verbindingen

moet men er op letten dat de pijpen niet kunnen worden

geplet of dichtgekneppen en niet in aanraking komen

met bewegende delen. Let hier ook op wanneer de

kookplaat wordt gecombineerd met een oven.

Deze kookplateaus kunnen zowel worden gevoed met

gas van Slochteren (G25) met een nominale druk van

25 mbar als met aardgas (G20) met een nominale druk

van 20 mbar. Om te werken met deze twee soorten gas

is geen extra afstelling nodig.

Alvorens de installatie uit te voeren moet u nagaan of

de gastoevoer volstaat voor de correcte voeding van

het plateau. Bij maximum verbruik mag de drukdaling

maximum 5% bedragen. Deze drukdaling is afhankelijk

van volgende factoren:

- maximum debiet van de gasmeter;

- diameter en lengte van de leidingen voor en achter

Voeding elektriciteit 230 V 50 Hz

AFMETINGEN VAN DE INBOUWOPENING - UITSNIJMAAT Breedte 550 mm.

- doorgangsopeningen van de verschillende kranen

- diameter van de eventuele tussenstukken.

BELANGRIJK - Voor een correcte werking, een zuinig

verbruik en een grotere levensduur van het kookplateau

moet u ervoor zorgen dat de toevoerdruk overeenstemt

met de waarden in de tabel.

De verstelbare aansluiting wordt door middel van een

1/2" moer vast gezet.

Alle componenten zoals weergegeven in de afbeelding

(fig. 4) zijn reeds in de fabriek gemonteerd.

Om een optimaal resultaat te garanderen, is het toestel

voor vertek uit de fabriek getest.

BELANGRIJK - Om de installatie te voltooien, kijk altijd

de perfecte dirchtheid van de verbindingsstukken na

door een zeepachtige oplossing te gebruiken, nooit

Technische kenmerken

Aanwijzingen voor de installateur17

Het kookplateau is ontworpen om te werlen bij 220/ 230

De aansluiting moet worden uitgevoerd conform de

voorwaarden en normen, voorgeschreven door de

Alvorens aan te sluiten moet u nagaan of:

1) de elektrische voeding afgestemd is op het

van het kookplateau (zie het identificatieplaatje);

2) de bestaande elektrische toevoer voorzien is van

een aarding conform de geldende voorschriften;

3) de meerpolige stekker of de gebruikte schakelaar

gemakkelijk bereikbaar zijn nadat het kookplateau

Bevestig een stekker aan de kabel, aangepast aan de

belasting, en sluit aan op een beveiligd contact.

Om de stekker met de kabel te verbinden, dienen de

aanbevelingen in Fig. 5 te worden gevolgd.

Als een directe aansluiting op het stroomnet vereist is,

moet een meerpolige stekker worden gebruikt met een

minimum afstand tussen de contacten van 3 mm,

aangepast aan de belasting en geldende voorschriften.

De bruine fasedraad (die aangesloten is op de “L” clip

van het plateau) moet altijd worden aangesloten op het

fasecontact van het stroomnet.

De stroomkabel moet zo geplaatst worden dat hij op

geen enkel punt 90°C warmer kan worden dan de

omgevingstemperatuur.

Vervangen van de stroomkabel

Wanneer de stroomkabel moet worden vervangen,

mag alleen type H05V2V2-F T90 worden gebruikt, en

beide types moeten aangepast zijn aan de belasting

en de temperatuur waarbij ze moeten functioneren.

Bovendien moet de groen/gele aardingsdraad zo’n 2

cm langer zijn dan de fasedraad en de neutrale draad

Fig. 5 FO 0073 Neutraal

Elektrische aansluiting18

Tabel 2 : Inspuitstukken

BRANDER MAXIMALE MINIMALE MAXIMALE CALORISCH CALORISCH CALORISCH DEBIET DEBIET DEBIET AARDGAS G20 - 20 mbar

Vervanging van de gasproeiers

• Verwijder de roosters.

• Neem het bovenste gedeelte en de gasontstekers.

• Met een steeksleutel van 7 schroeft U de gassproeiers

los en neemt U ze weg (Fig. 6), om ze te vervangen

door diegene die overeenstemmen met het type gas

• Hermonteer de delen door dezelfde handelingen te

volgen, in tegengestelde zin.

• Vervang het indentificatieplaatje (geplaatst vlakbij

de gastoevoerpijp) door het plaatje dat oveneenstemt

met het nieuwe gastype. Dit identificatieplaatje

vindt u in de verpakking van het inspuitstuk

meegeleverd met het toestel.

Indien de gasdruk verschillend is (of variabel) van

dewelke voorzien, is het noodzakelijk een gepaste

drukregelaar te plaatsen op de inlaattube, conform aan

• Ontsteek de brander.

• Breng de toets op de positie van de kleinste vlam.

• Verwijder de toets.

• Regel de bypass vijs - die zich in de as van de kraan

bevindt - met een dunne schroevendraaier. Bij het

omschakelen van aardgas naar butaangas dient de

schroef volledig in wijzerszin worden vastgedraaid

tot er een kleine regelmatige vlam wordt bekomen.

• Controleer tenslotte of er geen uitdovingen van de

gaspit zijn door snel de toets van de maximale stand

op de minimum stand te draaien.

Aanpassing aan verschillend gastype

Deze kookplateaus zijn bestemd om te worden

ingebouwd in keukenmeublen met een diepte tussen

500 en 600 mm en angepaste kenmerken.

De afmetingen van de kookplaat worden weergegeven

De afstand tussen achterkant van de uitsnijmaat en de

keukenwand of achterzijde van het werkblad moet

minimaal 55 mm. zijn. De afstand tussen de zijkant en

een wand, links of rechts moet minimaal 150 mm zijn.

Zorg ervoor dat de onderzijde van een bovenkast altijd

minimal 650 mm. verwijderd is van de kookplaat.

Het plaatsen in het werkblad

Voordat de kookplaat in het gat wordt geplaatst, moet

eerst de afdichting worden aangebracht (Fig. 9). Zorg

ervoor, dat de afdichting niet wordt onderbroken, dat

voorkomt lekken van overgekookt voedsel in de

1) Verwijder de pannendragers, de brander-ringen en

deksels, draai de kookplaat om, pas op, dat de

vonkontstekingskaarsen niet worden beschadigd.

2) Breng vervolgens de afdichting aan op de

onderkant van de glasplaat (Fig. 9).

3) Plaats de kookplaat in de mal. Zet de kookplaat vast

met de betreffende schroeven die meegeleverd zijn met

de inspuitset (Fig. 10). Door de trekkracht raakt de

schroef de afdichting, overblijfselen kunnen eenvoudig

verwijderd worden. De rand van de kookplaat vormt een

dubbel labyrint dichting welke een garantie biedt tegen

Afmetingen en millimeters

a) Verwijderbaar paneel

b) Eventuele ruimte voor de aansluitingen

Als het keukenmeubel een deur heeft.

Zorg er altijd voor, dat de onderzijde van de kookplaat

minimaal 20 mm. verwijderd is van onderliggende

kastdelen of voorwerpen.

De kookplaat moet in een open ruimte liggen om er

voor eventuele reparaties. Verwijder daarom de

bovenkant van de kast of zorg ervoor dat een ovenkast

geleverd wordt (Fig. 11).

Voor de inbouwopeningen, zie Fig. 12 en 13.

Er zijn twee ventilatie-openingen vereist. Figuren 14

en 15 illustreren twee mogelijke oplossingen.

De elektrische aansluiting voor de oven en het

kookplateau moeten toegankelijk blijven en

afzonderlijk gelegd worden.

WAARBORGVOORWAARDEN Onze toestellen worden met de grootst mogelijke

zorgvuldigheid geproduceerd. Desondanks kan het

voorkomen dat er een defect optreedt. Onze

klantendienst zal dit op verzoek herstellen, zowel binnen

als buiten de waarborgtermijn. De levensduur van het

toestel wordt daardoor niet negatief beïnvloed.

Onderstaande waarborgvoorwaarden zijn ge-

stoeld op de EU Richtlijn 99/44/EG en het Burgerlijk

Wetboek. De daaruit voortvloeiende rechten blij-

Ook de waarborgverplichtingen van de verkoper naar

de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens

onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de

voorwaarden 2 tot en met 15 gebreken aan het toe-

stel die zich openbaren binnen 24 maanden vanaf

de datum van levering aan de eindgebruiker. Deze

waarborgvoorwaarden zijn niet van toepassing in

geval van professioneel of daarmee gelijk te stellen

2. De waarborgprestatie houdt in dat het toestel kos-

teloos wordt teruggebracht in de toestand die het

had voor het defect optrad. Gebrekkige onderdelen

worden hersteld of vervangen. Kosteloos vervangen

onderdelen worden ons eigendom.

3. Het gebrek moet terstond gemeld worden, om mo-

gelijke verdere schade te voorkomen.

4. Voor een beroep op waarborg dient het aankoop-

bewijs met aankoop- en/of leveringsdatum te wor-

5. De waarborg heeft geen betrekking op schade aan

kwetsbare onderdelen, zoals (vitrokeramisch) glas,

kunststof, rubber, die ontstaan is door onzorgvuldig

6. De waarborg heeft geen betrekking op kleine afwij-

kingen van de gestelde kwaliteit die voor de waarde

en deugdelijkheid van het toestel onbeduidend zijn.

7. De waarborg geldt evenmin voor schade veroorzaakt

- chemische en elektrochemische inwerking van

- abnormale milieuomstandigheden in het algemeen

- voor het toestel oneigenlijke

bedrijfsomstandigheden

- contact met agressieve stoffen.

8. De waarborg heeft geen betrekking op gebreken

door transportschade die buiten onze

verantwoordelijkheid is ontstaan, niet vakkundige

installatie of montage, verkeerd gebruik, gebrekkig

onderhoud, of het niet in acht nemen van de

gebruiks- of montageaanwijzingen.

9. Het recht op waarborg vervalt wanneer het defect

werd veroorzaakt door herstelling of ingrepen door

derden die niet bevoegd of niet deskundig zijn, of

wanneer het toestel voorzien werd van toebehoren

of onderdelen die niet origineel zijn en daardoor een

10. Toestellen die gemakkelijk kunnen worden vervoerd

dienen te worden overhandigd of gezonden naar

onze klantendienst. Herstelling ter plaatse kan

slechts worden gevraagd voor grote of ingebouwde

11. Indien het toestel zodanig is ingebouwd,

ondergebouwd, opgehangen of geplaatst dat de

benodigde tijd voor het in- en uitbouwen samen meer

dan 30 minuten bedraagt, dan worden de hierdoor

ontstane extra kosten aan de gebruiker in rekening

gebracht. Schade die ontstaat door abnormale in-

of uitbouw komt ten laste van de gebruiker.

12. Indien binnen de waarborgperiode de herstelling van

hetzelfde gebrek meermaals mislukt of de

herstellingkosten disproportioneel zijn wordt in

overleg met de gebruiker een gelijkwaardige

vervanging geleverd. In geval van vervanging

behouden we ons het recht voor om een vergoeding

te rekenen naar rato van de verstreken

13. Herstelling onder waarborg heeft geen verlenging

van de waarborgtermijn noch aanvang van een

nieuwe waarborgtermijn tot gevolg.

14. Op herstellingen geven wij een waarborg van 12

maanden, uitsluitend op hetzelfde gebrek.

15. Verdere of andere rechten, in het bijzonder

vergoeding van schade ontstaan buiten het toestel,

zijn uitgesloten voor zover een aansprakelijkheid

niet wettelijk is vastgelegd. In geval van

aansprakelijkheid zal een vergoeding de

aankoopwaarde van het toestel niet overtreffen.

Deze waarborgvoorwaarden gelden voor in België

gekochte en/of in gebruik zijnde toestellen. Indien een

toestel naar het buitenland wordt gebracht dient de

gebruiker na te gaan of het toestel voldoet aan de

technische voorwaarden ( o.a. spanning, frequentie,

installatievoorschriften, gassoort,

klimaatomstandigheden) in het betreffende land. Voor

in het buitenland aangeschafte toestellen dient de

gebruiker zich zelf te vergewissen van de bepalingen in

België. Noodzakelijke of gewenste aanpassingen vallen

niet onder de waarborg, en kunnen niet altijd worden

Ook na afloop van de waarborgtermijn staat onze

Dit apparaat wordt door Electrolux in elk van de achter in deze handleiding genoemde landen gedurende de in het bij

het apparaat behorende garantiebewijs genoemdeb periode of anderszins bij de wet gegarandeerd. Als u van een van

deze landen verhuist naar een ander van de hieronder genoemde landen, verhuist de garantie op het apparaat met u

mee. De volgende beperkingen zijn hierop van toepassing:

• De garantie op het apparaat begint op de datum van eerste aankoop van het apparaat. Deze datum dient te worden aan-

getoond door overlegging van een geldig, door de verkoper van het apparaat afgegeven ankoopbewijs.

• De garantie op het apparaat geldt voor dezelfde periode en in dezelfde mate voor arbeidsloon en onderdelen als van toe-

passing in uw nieuwe land van vestiging op dit specifieke model of deze specifieke serie apparaten.

• De garantie op het apparaat is persoonlijk, geldt dus voor de oorspronkelijke koper van het apparaat en kan niet worden

overgedragen op een andere gebruiker.

• Het apparaat wordt geïnstalleerd en gebruikt in overeenstemming met de door Electrolux afgegeven instructies en wordt

alleen in huis gebruikt, dat wil zeggen, het apparaat wordt niet gebruikt voor commerciële doeleinden.

• Het apparaat wordt geïnstalleerd in overeenstemming met alle relevante voorschriften die in uw nieuwe land van vestiging

De voorwaarden van deze Europese garantie tasten geen van de aan u bij de wet verleende rechten aan.23
