GEBRUIKSAANWIJZING DNM 1840 X BLOMBERG

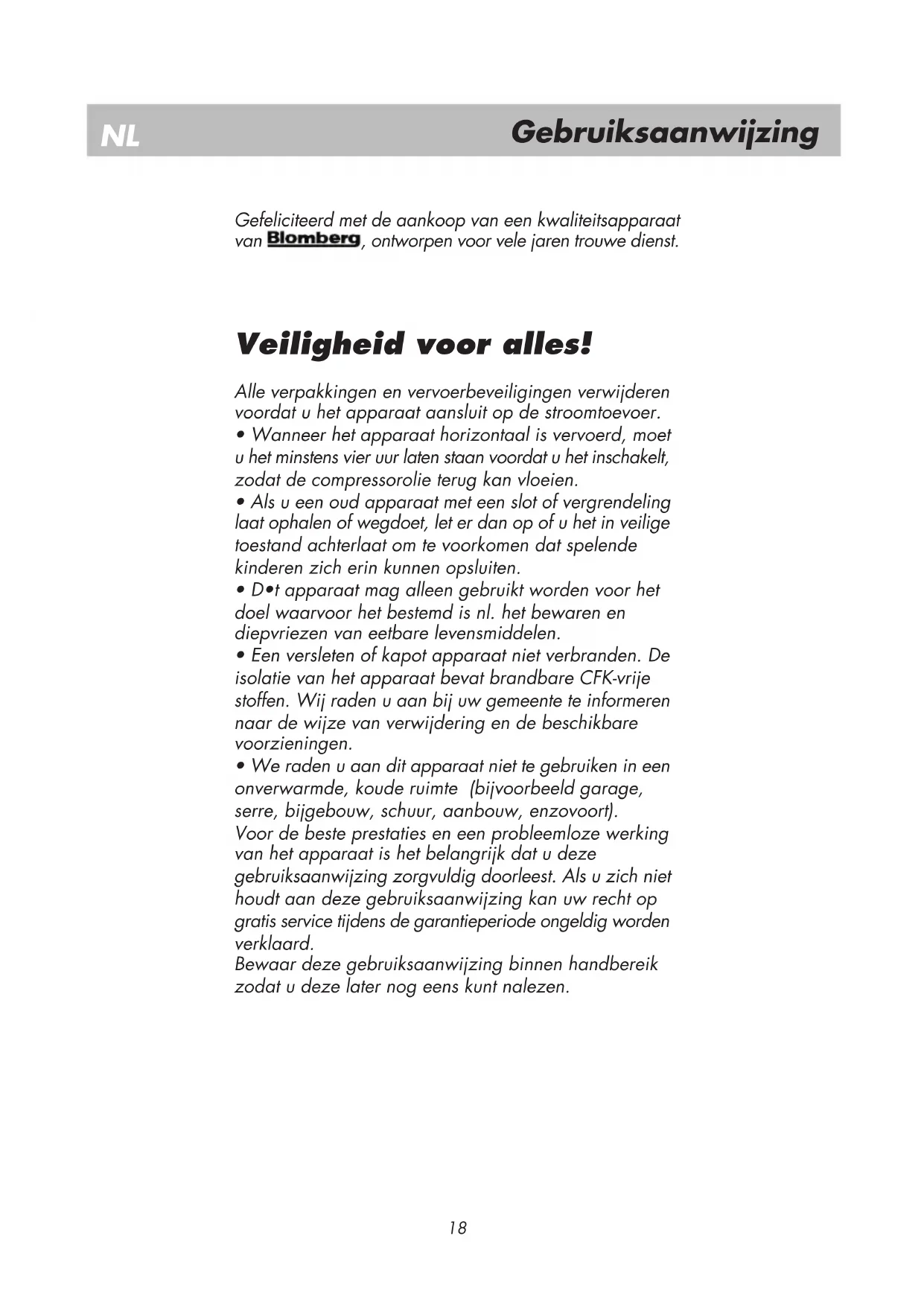

Gebruiksaanwijzing Veiligheid voor alles! Alle verpakkingen en vervoerbeveiligingen verwijderen voordat u het apparaat aansluit op de stroomtoevoer.

• Wanneer het apparaat horizontaal is vervoerd, moet u het minstens vier uur laten staan voordat u het inschakelt, zodat de compressorolie terug kan vloeien.

• Als u een oud apparaat met een slot of vergrendeling laat ophalen of wegdoet, let er dan op of u het in veilige toestand achterlaat om te voorkomen dat spelende kinderen zich erin kunnen opsluiten.

• D•t apparaat mag alleen gebruikt worden voor het doel waarvoor het bestemd is nl. het bewaren en diepvriezen van eetbare levensmiddelen.

• Een versleten of kapot apparaat niet verbranden. De isolatie van het apparaat bevat brandbare CFK-vrije stoffen. Wij raden u aan bij uw gemeente te informeren naar de wijze van verwijdering en de beschikbare voorzieningen.

• We raden u aan dit apparaat niet te gebruiken in een onverwarmde, koude ruimte (bijvoorbeeld garage, serre, bijgebouw, schuur, aanbouw, enzovoort). Voor de beste prestaties en een probleemloze werking van het apparaat is het belangrijk dat u deze gebruiksaanwijzing zorgvuldig doorleest. Als u zich niet houdt aan deze gebruiksaanwijzing kan uw recht op gratis service tijdens de garantieperiode ongeldig worden verklaard. Bewaar deze gebruiksaanwijzing binnen handbereik zodat u deze later nog eens kunt nalezen. Gefeliciteerd met de aankoop van een kwaliteitsapparaat van , ontworpen voor vele jaren trouwe dienst. NL19 Elektrische vereisten Voordat u de stekker in de wandcontactdoos doet, controleert u of het voltage en de frequentie op het typeplaatje van het apparaat overeenkomen met de elektriciteitsvoorziening in uw woning. We raden u aan dit apparaat aan te sluiten op te netvoeding via een op de juiste wijze geschakeld en beveiligd stopcontact dat zich op een gemakkelijk bereikbare plaats bevindt. Pas op! Dit apparaat moet worden geaard. Reparaties aan elektrische apparatuur mogen alleen worden uitgevoerd door een bevoegde installateur. Onjuiste reparaties die zijn uitgevoerd door een onbevoegd persoon leiden tot risico’s die ernstige gevolgen kunnen hebben voor de gebruiker van het apparaat.

• Een versleten of kapot apparaat niet verbranden. streeft voortdurend de zorg en bescherming van het milieu na. Dit apparaat maakt deel uit van de nieuwste serie die op de markt is gebracht en is bijzonder milieuvriendelijk. Het apparaat bevat natuurlijke CFK-/HFK-vrije stoffen in het koelsysteem (R600a genaamd) en in de isolatie (cyclopentaan genaamd) die brandbaar kunnen zijn wanneer ze worden blootgesteld aan vuur. Zorg er daarom voor dat het koelcircuit/de koelleidingen van het apparaat niet worden beschadigd tijdens het vervoer en het gebruik. Bij beschadiging mag u het apparaat niet blootstellen aan vuur en potentiële ontstekingsbronnen en moet u de ruimte waarin het apparaat zich bevindt onmiddellijk ventileren.

• Wij raden u aan bij uw gemeente te informeren naar de manier van verwijdering en de beschikbare voorzieningen. WAARSCHUWING-Ventilatieopeningen in de behuizing van het apparaat of in de ingebouwde structuur niet afdekken. WAARSCHUWING- Gebruik geen mechanische apparatuur of andere middelen om het ontdooiingsproces te versnellen, anders dan de middelen die worden aanbevolen door de fabrikant. WAARSCHUWING- Het koelcircuit niet beschadigen. WAARSCHUWING- Gebruik geen elektrische apparatuur in de gedeelten van het apparaat die zijn bestemd voor het bewaren van levensmiddelen, tenzij deze van het type zijn dat de fabrikant aanbeveelt. Vervoerinstructies

1. Het apparaat mag alleen rechtop worden

vervoerd. De verpakking van het apparaat moet tijdens het vervoer intact zijn

2. Als het apparaat tijdens het vervoer

horizontaal is gehouden, mag het minstens vier uur niet worden gebruikt, zodat het systeem zich kan herstellen

3. Niet-naleving van de vorige instructies kan

schade aan het apparaat tot gevolg hebben, waarvoor de fabrikant niet aansprakelijk is.

4. Het apparaat moet worden beschermd tegen

regen, vocht en andere weersinvloeden. Belangrijk!

• Ga niet boven op uw apparaat staan of zitten omdat het niet voor zulk een gebruik ontworpen is. U zou uzelf kunnen verwonden of het toestel kunnen beschadigen.

• Zorg ervoor dat de elektriciteitskabel niet onder het apparaat geraakt tijdens en na het verplaatsen, omdat dit de kabel kan beschadigen.

• Laat kinderen niet spelen met het apparaat of de bedieningsknoppen Instructies voor de installatie

1. Zet het apparaat niet in een ruimte waar

de temperatuur ’s nachts en/of vooral in de winter kan dalen tot beneden 10 graden Celcius. Dit apparaat is namelijk ontworpen om te werken in omgevingstemperaturen die liggen tussen +10 en +32 graden Celcius. Bij lagere temperaturen werkt het apparaat mogelijk niet waardoor de bewaartijd van de levensmiddelen korter wordt.

2. Plaats het apparaat niet naast een fornuis,

een radiator, of in direct zonlicht, omdat de werking van het apparaat hierdoor zwaarder wordt belast. Als het apparaat wordt geïnstalleerd vlak naast een warmtebron of diepvriezer, moet u de volgende minimale vrije ruimte aan de zijkant behouden: 30 millimeter vanaf een fornuis 300 millimeter vanaf een radiator 25 millimeter vanaf een diepvriezer

3. Controleer of er voldoende ruimte is rond

Gebruiksaanwijzing NL20 Aanbevolen rangschikking van levensmiddelen in het apparaat Richtlijnen voor optimale opslag en hygiëne:

1. Het koelgedeelte dient voor het kort bewaren

van verse eet- en drinkwaren

2. De kwaliteitsklasse van het vriesgedeelte is

. Het vriesgedeelte is geschikt voor het invriezen en bewaren van diepvriesproducten. De bewaaradviezen voor die staan vermeld op de verpakking van de levensmiddelen moeten altijd worden opgevolgd

3. Warme maaltijden moeten tot

kamertemperatuur afgekoeld worden voor ze in de koelkast geplaatst worden.

• Voedsel dat u wilt invriezen moet van goede kwaliteit en vers zijn.

• Voedsel moet onderverdeeld worden in porties volgens de dagelijkse of maaltijdbehoeften.

• Zelfs als het voedsel opgeslagen wordt voor een korte periode, moet het verpakt worden zodat geen lucht kan lekken om uitdrogen te voorkomen. Verpakkingsmaterialen moeten bestendig zijn tegen de koude, scheuren, vochtigheid, geur, olie en zuur. Ze mogen ook geen lucht doorlaten. Ze moeten goed afgesloten zijn en vervaardigd zijn uit handige materialen voor gebruik in de diepvries.

4. Zuivelproducten bewaren in het speciale

gedeelte aan de binnenkant van de deur

6. Verse, verpakte producten kunnen op de

roosters worden bewaard. Vers(e) groente en fruit schoonmaken en in de groentela bewaren

7. Flessen kunnen in het deurgedeelte worden

8. Rauw vlees moet worden verpakt in plastic

zakjes en onderin (op de afdekplaat van de groentela) worden bewaard. Rauw vlees mag niet in contact komen met gekookte levensmiddelen om besmetting te voorkomen. Uit veiligheidsoverwegingen mag rauw vlees slechts twee tot drie dagen worden bewaard

9. Voor een optimaal resultaat mogen de

verplaatsbare roosters niet worden bedekt met papier of ander materiaal zodat de koele lucht vrij kan circuleren

10. Geen plantaardige olie in de deurvakken

bewaren. Levensmiddelen verpakt, omwikkeld of bedekt bewaren. Warme eet- en drinkwaren laten afkoelen voordat u ze in de koelkast zet. Overgebleven ingeblikt voedsel niet in het blik bewaren Thermostaatknop Rooster vriesgedeelte Bakje voor ijsblokjes Knop voor koelgedeelte Roosters voor koelgedeelte Wijnrek Binnenverlichting Instelschuifstukken voor koelzone/groentela Koelzone/groentela Vochtigheidsregelknop voor groentela Afdekplaat groentela Groentela Lagere luchtcirculatiedeksel Stelvoetjes aan de voorkant Deurvak van vriesgedeelte Eierrek Deurvakken van koelgedeelte Draadframe Flessenhouder Het apparaat leren kennen (Afbeelding 1)

het apparaat zodat een vrije luchtcirculatie mogelijk is

• Het lagere luchtcirculatiedeksel in uw koelkast moet onder de deur geplaatst worden gericht naar de andere delen zoals in (Afb. 2). Zorg dat deze volledig in elkaar grijpen.

• Voor een efficiënte werking moet minimaal 5 cm ruimte vrij zijn tussen de koelkast en de muur. Om hiervoor te zorgen, moet u de twee ronde buffers bevestigen die u aantreft in het No Frost apparaat, zoals getoond in de illustratie (Afb. 3).

4. Het apparaat moet op een glad oppervlak

worden geplaatst. De twee voetjes aan de voorkant kunnen worden afgesteld. Om er zeker van te zijn dat het apparaat recht staat, draait u de twee voetjes aan de voorkant rechtsom of linksom totdat u een goed contact met de vloer hebt. Een juiste afstelling van de voetjes voorkomt overmatige trilling en geluid

5. Raadpleeg de paragraaf "Schoonmaken en

onderhoud" om het apparaat voor te bereiden op het gebruik Gebruiksaanwijzing NL21

11. Mousserende drinkwaren mogen niet

worden ingevroren en producten zoals waterijs met smaakstoffen mogen niet te koud worden geconsumeerd

12. Sommige fruit- en groentesoorten bederven

als ze bij temperaturen rond de 0°C worden bewaard. Daarom moet u ananassen, meloenen, komkommers, tomaten en vergelijkbare producten in plastic zakken verpakken

13. Sterk alcoholische dranken moeten rechtop

worden bewaard in een goed afgesloten verpakking. Nooit producten bewaren die een brandbaar drijfgas (bijvoorbeeld slagroombussen, spuitbussen, enzovoort) of een ontplofbare stof bevatten. Deze producten kunnen een explosie veroorzaken Temperatuur regelen en instellen

• Interne temperatuurschommelingen in het koelgedeelte en vriesgedeelte kunnen opgevangen worden door de thermostaatknop op het verlichte paneel aan te passen. De werktemperatuur wordt geregeld door de thermostaatknop (afbeelding 4) en kan in elke stand tussen MIN en MAX (de koudste stand) worden gezet. De gemiddelde temperatuur in de koelkast moet ongeveer +5° Celsius zijn. Om de gewenste temperatuur te verkrijgen, moet u de thermostaat afstellen. Sommige gedeelten van de koelkast kunnen koeler of warmer zijn (bijvoorbeeld groentela en bovenste gedeelte van de kast). Dit is normaal. Wij raden u aan de temperatuur regelmatig te controleren met een thermometer om er zeker van te zijn dat de koelkast op deze temperatuur blijft. Door het veelvuldig openen van de deur stijgt de temperatuur in de koelkast. Daarom moet u de deur na gebruik zo snel mogelijk weer sluiten.

• Temperatuuraanpassing van koelgedeelte De temperatuur van het koelgedeelte hangt af van de hoeveelheid lucht van de vriezer. U kunt de temperatuur van het vriesgedeelte geplaatst op de achterwand van het koelgedeelte aanpassen door de regelaar tussen positie 1 en MAX te brengen (Afb. 5). Belangrijk!

• De temperatuur van het vriesgedeelte wordt beïnvloed door omgevingsvoorwaarden en de bovenste vakken.

• Als de temperatuur van het vriesgedeelte en koelgedeelte op maximum gezet worden, kan voedsel dat bewaard wordt net onder de regelaar van het koelgedeelte bevriezen. Voordat u het apparaat in gebruik neemt Laatste controle Voordat u het apparaat gaat gebruiken, controleert u dat:

1. de voetjes volkomen waterpas zijn afgesteld.

2. de binnenkant droog is en de lucht aan de

achterzijde vrij kan circuleren.

3. de binnenkant schoon is volgens de adviezen

onder "Schoonmaken en onderhoud”.

4. de stekker in de wandcontactdoos zit en de

stroom is ingeschakeld. Als de deur wordt geopend, moet de binnenverlichting gaan branden. Let ook op het volgende:

5. U hoort een geluid wanneer de compressor

start. De vloeistof en gassen die zich in het koelsysteem bevinden, kunnen ook (enig) geluid maken, waarbij het niet uitmaakt of de compressor werkt of niet. Dit is normaal.

6. Een lichte trilling aan de bovenkant van de

kast is normaal en wordt veroorzaakt door het toegepaste fabricageproces; het is geen defect.

7. Wij raden u aan de thermostaatknop in het

midden te zetten en de temperatuur te controleren zodat u zeker weet dat het apparaat de gewenste bewaartemperatuur behoudt. (Zie paragraaf Temperatuur regelen en instellen).

8. Het apparaat niet onmiddellijk na het

inschakelen met levensmiddelen vullen. Wacht totdat de correcte bewaartemperatuur is bereikt. Wij raden u aan de temperatuur te controleren met een goede thermometer (zie Temperatuur regelen en instellen). Gebruiksaanwijzing NL22 Bewaren van bevroren levensmiddelen De vriezer is geschikt voor het langdurig bewaren van diepvriesproducten uit de winkel en kan ook worden gebruikt voor het invriezen en opslaan van verse levensmiddelen. Als de stroom uitvalt, mag u de deur niet openen. Bevroren levensmiddelen worden niet aangetast als de stroomuitval korter dan 8 uur duurt. Als de stroomuitval langer duurt, moeten de levensmiddelen worden gecontroleerd en onmiddellijk worden opgegeten of worden gekookt en opnieuw ingevroren Invriezen van verse levensmiddelen Voer de volgende instructies uit om de beste resultaten te verkrijgen. Niet in één keer een te grote hoeveelheid invriezen. De kwaliteit van de levensmiddelen wordt het beste bewaard wanneer het voedsel zo snel mogelijk tot in de kern wordt bevroren. De vriescapaciteit van het apparaat per 24 uur niet overschrijden. Het plaatsen van warme levensmiddelen in het vriesgedeelte laat het koelapparaat continu werken totdat de levensmiddelen volledig bevroren zijn. Dit kan tijdelijk leiden tot overmatige koeling in het koelgedeelte. Bij het invriezen van verse levensmiddelen moet de thermostaatknop op de middelste stand staan. Kleine hoeveelheden levensmiddelen tot 1/2 kilo (1 lb) kunnen worden ingevroren zonder de thermostaatknop opnieuw in te stellen. Let er goed op dat de reeds bevroren levensmiddelen en de verse levensmiddelen gescheiden blijven. Accessoires gebruiken Vochtigheidsregeling van groentela Deze werd ontworpen om uw groenten vers te houden, zonder vocht te verliezen. Daarom circuleert koude lucht rond de groentela. De hoeveelheid lucht die uit de groentela komt kan geregeld worden via de knoppen aan de voorzijde van zijn deksel. U kunt de vochtigheidsregelknop instellen op een positie die geschikt is voor de mate van vochtigheid en koude van de levensmiddelen binnenin. Als u ze koeler wilt zetten, moet u de knop op “Open” zetten, als u ze minder wilt afkoelen maar hun vochtigheid gedurende een langere periode wilt behouden, zet u de knop op “Gesloten”. De posities tussenin laten u de afkoeling en behoud van vochtigheid regelen naar wens. Geurfilter De geurfilter bovenop uw koelgedeelte verhindert de vorming van een slechte geur in uw product. Om de geurfilter te reinigen, verwijder het plastic deksel en laat de filter gedurende een dag in zonnelicht liggen. Tijdens deze periode wordt de filter gereinigd. Plaats de filter terug op zijn plaats (Afb. 14) Voer deze bewerking eenmaal per jaar uit. Kantellade De kantellade wordt gebruikt zoals getoond in Afb. 6-7-8 Koelzone/Tweede laag van groentela U kunt deze vakken als twee alternatieven gebruiken via de plastic schuifstukken (Afb. 12)

• Gebruiken als koelzone-alternatief Als u de plastic schuifstukken naar beneden duwt in de rechter en linker onderste hoeken zoals getoond in Afb. 12, vloeit koude lucht in de vakken. Dit vak wordt dan het koelzonevak. Dit vak kan gebruikt worden voor het plaatsen van bevroren voedsel dat u wilt ontdooien of voor voedsel voor het vriezen.

• Gebruik als een alternatieve tweede laag groentela Als u de schuifstukken omhoog duwt, kan het vak als een groentela worden gebruikt. Merk op dat: -Elk van de twee vakken kan worden gebruikt als tweede laag groentela terwijl de andere kan aangepast worden als koelzonegedeelte. - Als u het vak rechts of links van het koelzonevak aangepast hebt, kunt u niet Gebruiksaanwijzing NL23 Schoonmaken en onderhoud

1. Wij raden u aan de spanning op de

wandcontactdoos uit te schakelen en de stekker eruit te halen voordat u begint met schoonmaken

2. Gebruik nooit scherpe voorwerpen of

schuurmiddelen, zeep, huishoudelijke schoonmaakmiddelen, reinigingsmiddelen of poetsmiddelen voor het schoonmaken

3. Gebruik lauwwarm water voor het

schoonmaken van de kast en wrijf de kast vervolgens weer droog

4. Gebruik voor het schoonmaken van de

binnenkant een vochtige doek die is uitgewrongen in een oplossing van een theelepel soda op een halve liter water en wrijf de binnenkant vervolgens weer droog

5. let erop dat er geen water in de

temperatuurregelaar komt

6. Wanneer het apparaat gedurende een lange

periode niet wordt gebruikt, schakelt u het uit, verwijdert u alle levensmiddelen, maakt u het apparaat schoon en laat u de deur een stukje open

7. Wij raden u aan de metalen delen van het

product te poetsen (dat wil zeggen de buitenkant van de deur, zijkanten van de kast) met een siliconenwas (autowas) ter bescherming van de kwaliteitsverflaag

8. Deurafdichtingen regelmatig controleren om

er zeker van te zijn dat ze schoon en vrij van voedseldeeltjes zijn

9. Het apparaat nooit:

• Schoonmaken met ongeschikt materiaal, bijvoorbeeld op aardolie gebaseerde producten

• Op geen enkele manier blootstellen aan hoge temperaturen

• Schuren, poetsen, enzovoort met schuurmiddelen

10. De deurvakken verwijderen:

• Om een deurvak te verwijderen, verwijdert u eerst de gehele inhoud en vervolgens drukt u het deurvak eenvoudig omhoog vanaf de bodem. - Als u het vak rechts of links van het koelzonevak aangepast hebt, kunt u niet naar rechts of links schuiven. Als u het schuift, kan de vereiste koude niet worden verkregen in dit vak omdat het te ver weg is van het luchtkanaal. Pas op! Laad de koelzone of tweede laag groentela volgens uw selectie (koelzone of groentela). Anders wordt uw voedsel teveel of te weinig gekoeld. U kunt de koelzone/tweede laag groentela ook verplaatsen zoals getoond in (Afb. 10-11) Drankvak Dit dienst voor het horizontaal bewaren van flessen. U kunt het drankvak in horizontale richting schuiven om de nuttige ruimte eronder aan te passen. Als u het drankvak wilt verwijderen, verwijdert u het glazen schap uit de kast. Door het drankvak naar links te schuiven kunt u het verwijderen. Om terug te plaatsen, voert u de omgekeerde bewerking uit (Afb. 9). Het lampje van de binnenverlichting vervangen Wanneer de binnenverlichting niet werkt, schakelt u de spanning op de wandcontactdoos uit en trekt u de stekker eruit. Controleer eerst of het lampje misschien los in de fitting zit. Doe de stekker weer in het stopcontact en schakel de stroomtoevoer in. Als het lichtje het nog steeds niet doet, koopt u bij een plaatselijke elektrawinkel een nieuw lampje van (maximaal) 15 Watt voor een fitting van het type E14. Draai dit lampje in de fitting. Het kapotte gloeilampje onmiddellijk en voorzichtig weggooien. Gebruiksaanwijzing NLAlle levensmiddelen in aluminimumfolie of speciale diepvrieszakjes verpakken en alle lucht verwijderen. Verse levensmiddelen voor het invriezen in kleine porties verpakken zodat ze snel kunnen worden bevroren. Altijd verse levensmiddelen van een goede kwaliteit kiezen en voor het invriezen controleren of ze goed schoon zijn. In de winkel gekochte diepvriesproducten bewaren in overeenstemming met de instructies op het pak. Levensmiddelen zo kort mogelijk bewaren en de datum die staat vermeld achter "Ten minste houdbaar tot” in acht nemen. De inhoud van de vriezer regelmatig controleren. Kaas eerst in vetvrij papier wikkelen en vervolgens in een plastic zak doen, waarbij u de lucht zo goed mogelijk verwijdert. Voor de beste resultaten moet u de kaas een uur voor het eten uit het koelgedeelte halen. Brood goed inpakken om het vers te houden. Witte wijn, bier, pils, en mineraalwater koelen voor het serveren. Ingevroren levensmiddelen onmiddellijk na het kopen verpakken en zo snel mogelijk in de vriezer plaatsen. Wat wel en wat niet mag Wel- Wel- Wel- Wel- Wel- Wel- Wel- Wel- Wel- Wel-

Bananen in het koelgedeelte bewaren. De roosters met een beschermend materiaal bedekken dat de circulatie van lucht kan verhinderen. Giftige en andere gevaarlijke stoffen in het apparaat bewaren. Het apparaat is bedoeld voor het opslaan van eetbare levensmiddelen. Levensmiddelen consumeren die gedurende een zeer lange tijd in de koelkast zijn bewaard. Gekookte en verse levensmiddelen bewaren in dezelfde doos. Ze moeten afzonderlijk worden verpakt en bewaard. De deur lang openlaten omdat de werking van de koelkast dan duurder wordt. Warme levensmiddelen in het apparaat plaatsen. Laat deze eerst afkoelen. Met vloeistof gevulde flessen of afgesloten blikken met koolzuurhoudende vloeistoffen in de vriezer leggen, omdat ze uit elkaar kunnen barsten. de maximum vrieslading overschrijden Bij het invriezen van verse levensmiddelen. kinderen ijs en waterijs direct uit de vriezer geven. De lage temperatuur kan de lippen ‘verbranden’. Mousserende drinkwaren invriezen. bevroren en vervolgens ontdooide levensmiddelen bewaren; deze moeten Binnen 24 uur worden gegeten of worden Gekookt en opnieuw ingevroren. producten met natte handen uit de vriezer halen Niet- Niet- Niet- Niet- Niet- Niet- Niet- Niet- Niet- Niet- Niet- Niet- Gebruiksaanwijzing NLProblemen oplossen Als het apparaat niet werkt wanneer het ingeschakeld is, controleert u het volgende:

• Is de stekker correct in de wandcontactdoos geplaatst en is de stroomtoevoer ingeschakeld? (Om de stroomtoevoer naar de wandcontactdoos te controleren, sluit u een ander apparaat aan)

• Is de zekering gesprongen, of de hoofdschakelaar uitgeschakeld?

• Is de temperatuurknop correct ingesteld?

• Is de bedrading van de nieuwe stekker correct? (Indien u de gemonteerde, voorgevormde stekker hebt vervangen) Wanneer het apparaat na deze controles nog niet werkt, neemt u contact op met de winkel waar u het apparaat hebt gekocht. Verzeker u ervan dat de hiervoor genoemde controles zijn uitgevoerd, omdat er kosten worden berekend als er geen storing wordt gevonden. De deuren omdraaien (Afb. 15)

Schakel de spanning op de wandcontactdoos uit en trek de stekker uit het stopcontact

• Alle levensmiddelen, losse onderdelen en hulpstukken uit het apparaat en de deurvakken verwijderen de bouten losdraaien en het middelste scharnier verwijderen terwijl u de deuren ondersteunt

• De deur van het vriesgedeelte uit de bovenste scharnier verwijderen door de deur naar beneden te laten glijden en naar voren te trekken.

• De deur van het koelgedeelte verwijderen door deze omhoog te trekken

• De plastic bescherming op de bovenste sierstrip aan de voorkant verwijderen

• De bouten van het bovenste scharnier losdraaien en het bovenste scharnier verwijderen

De pennen naar de andere zijde verplaatsen (6)

• De onderste sierstrip aan de voorkant verwijderen.

• Leg het apparaat voorzichtig op zijn rug. (8) (Mogelijk moet iemand u helpen).

• de stelvoetjes aan de linkervoorzijde losdraaien en verwijderen.

• Het onderste scharnier losdraaien en verwijderen

Verplaats de plastic deksels bovenaan de koeldeur naar de andere kant.

de middelste scharnierbus op de vriezerdeur losschroeven en verwijderen

de bijgeleverde nieuwe middelste scharnierbus op de andere zijde schroeven de scharnierbus en de tapbout naar de deur van het koelgedeelte verplaatsen

De onderste scharnierbus losdraaien en verplaatsen (15)

• De bout van de pen van de onderste scharnier losschroeven. Plaats de pen in het andere gat van de scharnier en draai de bout vast op de nieuwe positie.

• De andere stelvoetjes monteren en de schroeven vastdraaien

• De plastic tapbout aan de andere zijde van de onderste sierstrip aan de voorkant verwijderen.

• De onderste sierstrip aan de voorkant aan de onderste scharnier en andere voetjes monteren.

• Het bovenste scharnier 180 ° draaien.

scharnierpen losschroeven en deze op de andere zijde weer vastdraaien (20)

• Het bovenste scharnier monteren en de bouten vastdraaien

• De plastic bescherming op de bovenste sierstrip aan de voorkant monteren

• De deur van het koelgedeelte in het onderste scharnier plaatsen en deze aan de kast bevestigen

Het middelste scharnier op de deur van het koelgedeelte plaatsen (24) en de deur van het vriesgedeelte voorzichtig tussen de bovenste en middelste scharnieren plaatsen

• Het middelste scharnier monteren. De deuren bijstellen en de bouten vastdraaien

• Het apparaat voorzicht weer rechtop zetten (wellicht met de hulp van iemand anders) en de voetjes aan de voorkant bijstellen

• De plastic doppen op de deuren verwijderen. De deurhandgrepen losschroeven. Verplaats de deurhandgrepen naar de andere zijde. De schroeven vastdraaien en de plastic doppen weer aanbrengen

• Alles weer in het apparaat plaatsen, ook de losse onderdelen en hulpstukken

• Ten minste 4 uur wachten met inschakelen zodat het apparaat zich kan herstellen Gebruiksaanwijzing
