GEBRUIKSAANWIJZING PRR726F90N BOSCH

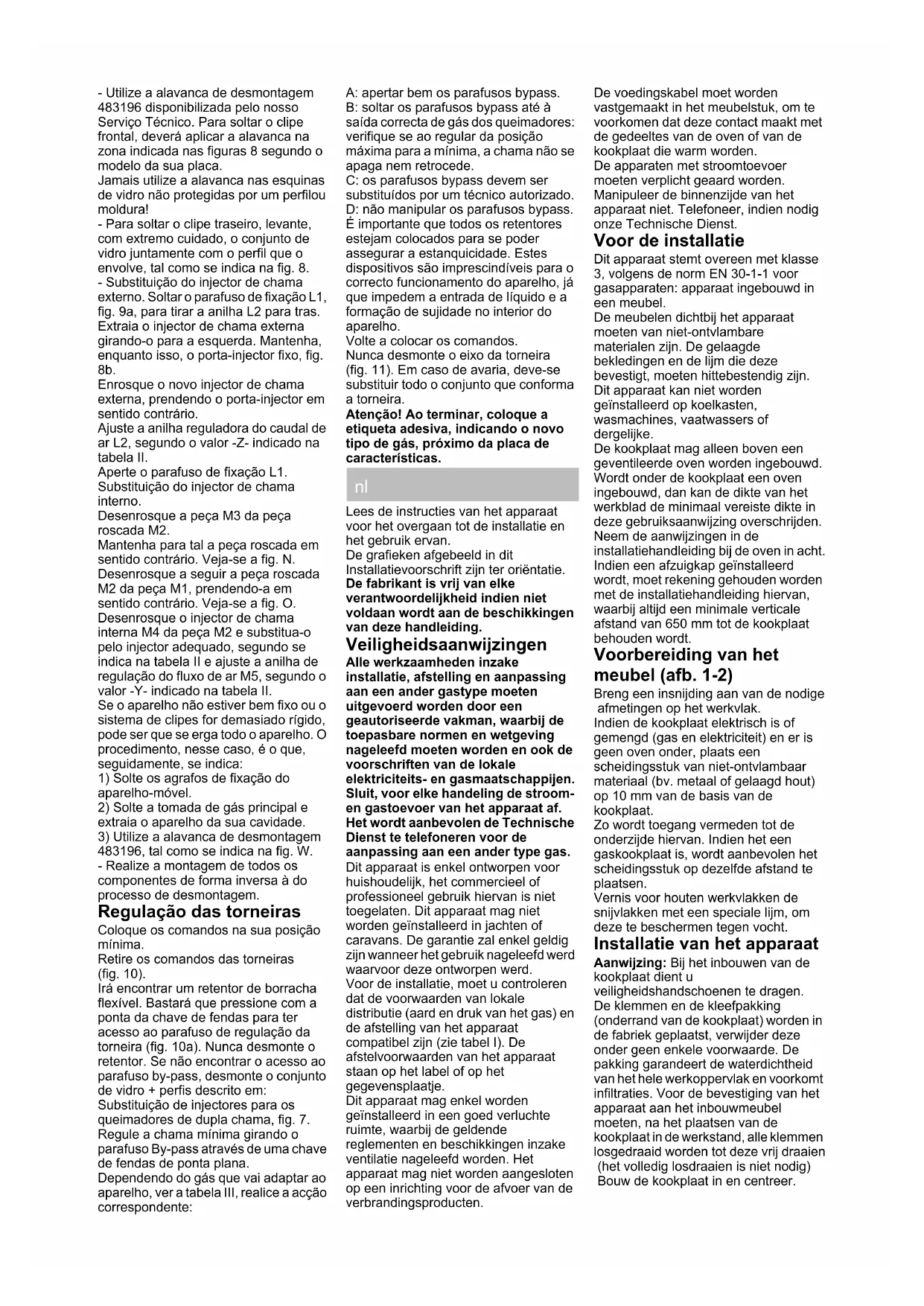

Lees de instructies van het apparaat

voor het overgaan tot de installatie en

De grafieken afgebeeld in dit

Installatievoorschrift zijn ter oriëntatie.

De fabrikant is vrij van elke

verantwoordelijkheid indien niet

voldaan wordt aan de beschikkingen

van deze handleiding.

Veiligheidsaanwijzingen

Alle werkzaamheden inzake

installatie, afstelling en aanpassing

aan een ander gastype moeten

uitgevoerd worden door een

geautoriseerde vakman, waarbij de

toepasbare normen en wetgeving

nageleefd moeten worden en ook de

voorschriften van de lokale

elektriciteits- en gasmaatschappijen.

Sluit, voor elke handeling de stroom-

en gastoevoer van het apparaat af.

Het wordt aanbevolen de Technische

Dienst te telefoneren voor de

aanpassing aan een ander type gas.

Dit apparaat is enkel ontworpen voor

huishoudelijk, het commercieel of

professioneel gebruik hiervan is niet

toegelaten. Dit apparaat mag niet

worden geïnstalleerd in jachten of

caravans. De garantie zal enkel geldig

zijn wanneer het gebruik nageleefd werd

waarvoor deze ontworpen werd.

Voor de installatie, moet u controleren

dat de voorwaarden van lokale

distributie (aard en druk van het gas) en

de afstelling van het apparaat

compatibel zijn (zie tabel I). De

afstelvoorwaarden van het apparaat

staan op het label of op het

Dit apparaat mag enkel worden

geïnstalleerd in een goed verluchte

ruimte, waarbij de geldende

reglementen en beschikkingen inzake

ventilatie nageleefd worden. Het

apparaat mag niet worden aangesloten

op een inrichting voor de afvoer van de

verbrandingsproducten.

De voedingskabel moet worden

vastgemaakt in het meubelstuk, om te

voorkomen dat deze contact maakt met

de gedeeltes van de oven of van de

kookplaat die warm worden.

De apparaten met stroomtoevoer

moeten verplicht geaard worden.

Manipuleer de binnenzijde van het

apparaat niet. Telefoneer, indien nodig

onze Technische Dienst.

Dit apparaat stemt overeen met klasse

3, volgens de norm EN 30-1-1 voor

gasapparaten: apparaat ingebouwd in

De meubelen dichtbij het apparaat

moeten van niet-ontvlambare

materialen zijn. De gelaagde

bekledingen en de lijm die deze

bevestigt, moeten hittebestendig zijn.

Dit apparaat kan niet worden

geïnstalleerd op koelkasten,

wasmachines, vaatwassers of

De kookplaat mag alleen boven een

geventileerde oven worden ingebouwd.

Wordt onder de kookplaat een oven

ingebouwd, dan kan de dikte van het

werkblad de minimaal vereiste dikte in

deze gebruiksaanwijzing overschrijden.

Neem de aanwijzingen in de

installatiehandleiding bij de oven in acht.

Indien een afzuigkap geïnstalleerd

wordt, moet rekening gehouden worden

met de installatiehandleiding hiervan,

waarbij altijd een minimale verticale

afstand van 650 mm tot de kookplaat

Voorbereiding van het

Breng een insnijding aan van de nodige

afmetingen op het werkvlak.

Indien de kookplaat elektrisch is of

gemengd (gas en elektriciteit) en er is

geen oven onder, plaats een

scheidingsstuk van niet-ontvlambaar

materiaal (bv. metaal of gelaagd hout)

op 10 mm van de basis van de

Zo wordt toegang vermeden tot de

onderzijde hiervan. Indien het een

gaskookplaat is, wordt aanbevolen het

scheidingsstuk op dezelfde afstand te

Vernis voor houten werkvlakken de

snijvlakken met een speciale lijm, om

deze te beschermen tegen vocht.

Installatie van het apparaat

Aanwijzing: Bij het inbouwen van de

veiligheidshandschoenen te dragen.

De klemmen en de kleefpakking

(onderrand van de kookplaat) worden in

de fabriek geplaatst, verwijder deze

onder geen enkele voorwaarde. De

pakking garandeert de waterdichtheid

van het hele werkoppervlak en voorkomt

infiltraties. Voor de bevestiging van het

apparaat aan het inbouwmeubel

moeten, na het plaatsen van de

kookplaat in de werkstand, alle klemmen

losgedraaid worden tot deze vrij draaien

(het volledig losdraaien is niet nodig)

Bouw de kookplaat in en centreer.Druk op de uiteinden hiervan tot deze

steunt op de hele omtrek.

Draai de klemmen en trek deze

helemaal aan. Afb. 3.

Uitbouw van de kookplaat

Sluit het apparaat af van de elektriciteits-

Draai de klemmen los en ga op

omgekeerde werkwijze te werk als bij de

Gasaansluiting (afb. 4)

Het uiteinde van de inlaatcollector van

de gaskookplaat is voorzien van een

schroefdraad van 1/2” (20,955 mm). Met

deze schroefdraad is mogelijk:

-Een starre verbinding.

-Verbinding met een flexibele metalen

buis (L min. 1 m - max. 3 m). In dit geval

moet worden vermeden dat deze buis

contact maakt met de beweegbare

onderdelen van de eenheid waarin de

kookplaat is ingebouwd (een lade,

bijvoorbeeld) of dat hij door ruimtes loopt

die verstopt kunnen raken.

Indien u een cilindrische aansluiting

moet maken, vervang dan het door de

fabriek geïnstalleerde kniestuk door dat

uit de zak met accessoires. Afb. 4a.

Vergeet niet om de pakking in te

Opgelet! Indien een aansluiting

gemanipuleerd wordt, controleer de

lekdichtheid. Lekgevaar!

De fabrikant neemt de

verantwoordelijkheid niet op zich indien

een aansluiting lekken vertoont, nadat

deze gemanipuleerd is.

Elektrische aansluiting

Controleer dat het voltage en het

vermogen van het apparaat compatibel

zijn met de elektrische installatie.

De kookplaten worden geleverd met een

voedingskabel met of zonder stekker.

Er moet een omnipolaire

onderbrekingsschakelaar voorzien

worden met een minimale

contactopening van 3mm (behalve bij

stekeraansluiting, indien deze

gemakkelijk bereikbaar is voor de

De apparaten voorzien van een stekker,

moeten enkel aangesloten worden op

stekkerdozen met naar behoren

geïnstalleerde aarding.

Dit apparaat is van het type “Y”: de

invoerkabel mag niet vervangen worden

door de gebruiker, maar door de

Technische Dienst. Het type kabel en de

minimumdoorsnede dienen te worden

Verandering bij toepassing

van andere soorten gas

Indien de norm van het land het toelaat,

mag dit apparaat aangepast worden aan

andere gassen (zie gegevensplaatje).

De nodige delen hiertoe bevinden zich in

het geleverde omvormingspakket

(afhankelijk van het model). Het pakket

is beschikbaar in onze Technische

Volg onderstaande stappen op:

A) Vervanging van de inspuiters van de

snelle, halfsnelle en auxiliaire

branders van de kookplaat (Afb. 6):

- Verwijder de roosters, hoedjes en

- Vervang de inspuiters met de sleutel

beschikbaar bij onze technische dienst,

met code 424699, zorg er in het

bijzonder voor dat de inspuiter niet

losraakt bij het verwijderen of

bevestigen op de brander Zorg ervoor

deze goed aan te trekken om de

lekdichtheid te garanderen.

In deze branders hoeft geen afstelling

voor primaire lucht plaats te vinden.

B) Vervanging van inspuiters voor de

branders met dubbele vlam (Afb. 7):

De glazen eenheid en de sierstrippen

zijn bevestigd aan de kookplaat door

middel van een bevestigingssysteem

met clips. Om de glazen eenheid en de

sierstrippen te verwijderen, dienen de

volgende stappen te worden opgevolgd:

- Verwijder alle roosters, hoedjes,

branderlichamen, enz.. Afb. 7a.

- Schroef de twee schroeven van de

snel, semi-snel en auxiliair branders los.

- Schroef de drie schroeven van de

brander met dubbele vlam los. Afb. 7c.

- Gebruik het gereedschap voor

demonteren 483196, dat door onze

klantenservice ter beschikking wordt

gesteld. Om de clips aan de voorkant los

te maken, dient dit gereedschap te

worden gebruikt op de in de

afbeeldingen 8 aangegeven plaatsen,

afhankelijk van het model kookplaat.

Gebruik dit gereedschap nooit aan de

kanten van het glas waar geen profiel of

- Om de clips aan de achterkant los te

maken, dient u de glazen eenheid en het

profiel voorzichtig op te tillen, zoals in

Afb.8 wordt aangegeven.

- Verwissel de inspuiter van de buitenste

Maak de bevestigingsbout L1 los, afb.

9a, om de huls L2 naar achter te

verwijderen. Neem de inspuiter dubbele

vlam weg door hem naar links te

draaien. Houd ondertussen de houder

van de inspuiter vast . Afb. 8b.

Draai de nieuwe inspuiter buitenste vlam

vast, terwijl u de houder van de inspuiter

in tegengestelde richting vasthoudt. Stel

de afstelbus voor luchtstroomsnelheid

L2 af, volgens de waarde die in de tabel

I is weergegeven.-Z-

Draai de klemschroef L1 aan.

Vervangen van de inspuiter van de

Schroef het onderdeel M3 van de

schroefdraad M2. los, terwijl u de

schroefdraad in tegengestelde richting

vasthoudt. Zie Afb. N Draai vervolgens

de schroefdraad M2 van het onderdeel

M1 los, terwijl u in tegengestelde richting

vasthoudt. Zie Afb. O Draai de inspuiter van de binnenste

vlam M4 van onderdeel M2 los en

vervang door de geschikte inspuiter,

volgens de tabel II en stel de afstelbus

voor luchtstroomsnelheid M5 af, volgens

de waarde die in de tabel II is

Indien het apparaat niet goed vast is

gemaakt, of het systeem met clips te

star is, kan het zijn dat het hele apparaat

wordt opgetild. Hieronder wordt

beschreven hoe men in dat geval te

1) Maak de klemmen voor het

bevestigen van het apparaat aan het

2) Maak de gasinlaat los en haal het

apparaat uit de holte.

3) Gebruik het gereedschap voor

demonteren 483196, zoals aangegeven

Voer de montage uit van alle onderdelen

in omgekeerde volgorde van het

Afstelling van de kranen

Zet de knoppen in de laagste stand.

Haal de knoppen van de kranen af.

U treft een flexibele rubberen pakking

aan. Het volstaat te drukken met de punt

van de schroevendraaier om de doorlaat

naar de afstelbout van de kraan vrij te

Bouw de pakking nooit uit.

Indien u de toegang tot de bypass bout

niet aantreft, bouw het geheel glas plus

profielen uit, beschreven in Vervanging

van inspuiters voor de branders met

dubbele vlam. Afb. 7.

Stel de minimumstand af door de

bypass bout te draaien met een

schroevendraaier met een vlakke punt:

Voer, afhankelijk van het gas waaraan

uw apparaat aangepast zal worden, zie

tabel III, overeenstemmende handeling

A: trek de bypass bouten helemaal aan.

B: trek de bypass bouten aan tot de

correcte gasinlaat van de branders:

controleer dat bij het afstellen van de

knop tussen de maximum- en

minimumstand, de brander niet uitgaat

noch gasinslag gevormd wordt.

C: de bypass bouten moeten worden

vervangen door een geautoriseerde

D: Manipuleer de bypass bouten niet.

Het is belangrijk dat alle pakkingen

geplaatst zijn om de dichtheid te kunnen

verzekeren. Deze inrichtingen zijn

onmisbaar voor de correcte werking van

het apparaat, aangezien deze de inlaat

van vloeistof en vuil in het apparaat

Plaats de knoppen opnieuw.

Bouw de as van de kraan nooit uit

(afb. 11),bij storingen dient de kraan in

zijn geheel te worden vervangen.

Opgelet! Plaats ten slotte de sticker

die het nieuwe gastype aanduidt,

dichtbij het gegevensplaatje.
