MANUALE UTENTE PRR726F90N BOSCH

Istruzioni di Montaggio

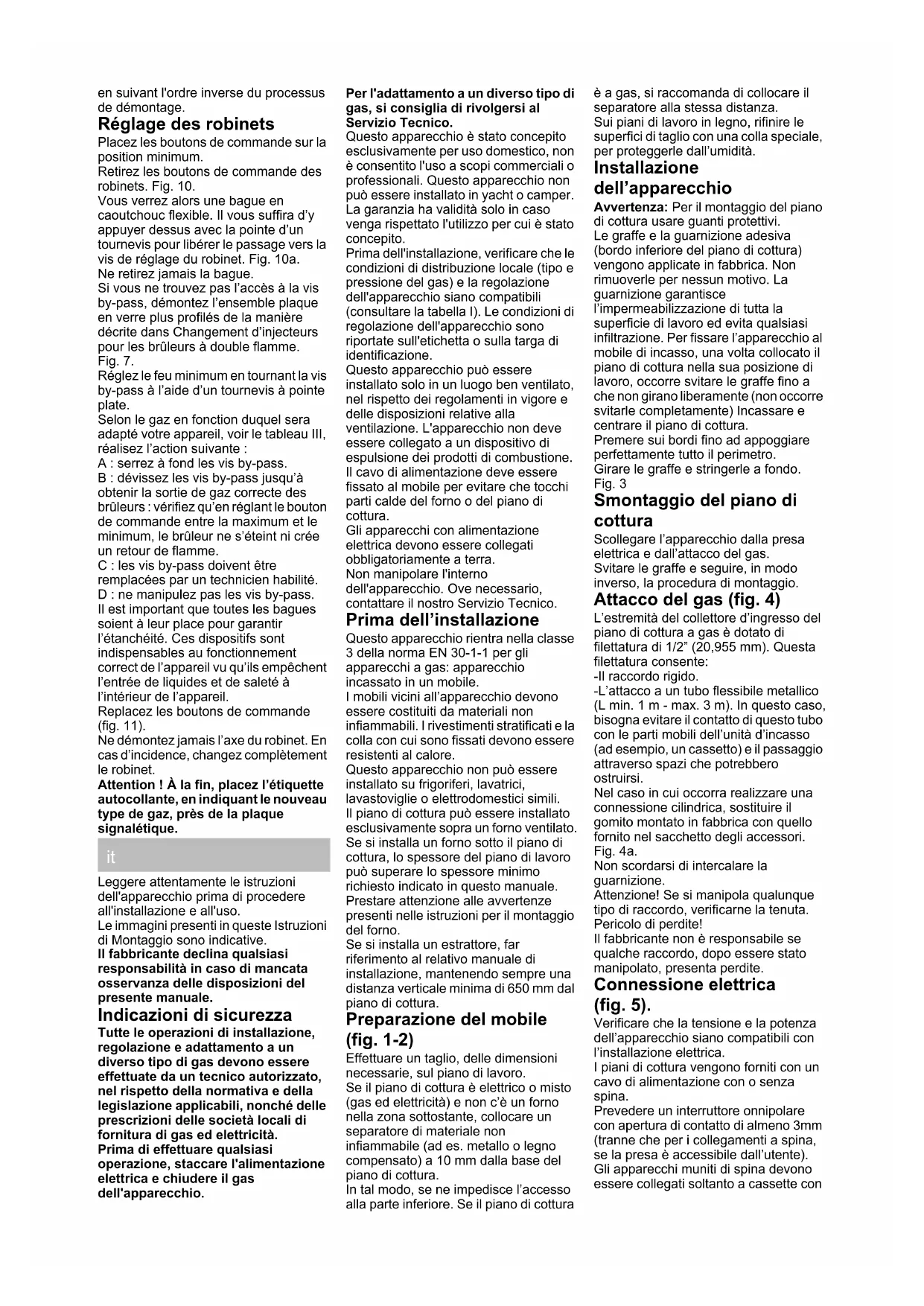

Leggere attentamente le istruzioni

dell'apparecchio prima di procedere

all'installazione e all'uso.

Le immagini presenti in queste Istruzioni

di Montaggio sono indicative.

Il fabbricante declina qualsiasi

responsabilità in caso di mancata

osservanza delle disposizioni del

Indicazioni di sicurezza

Tutte le operazioni di installazione,

regolazione e adattamento a un

diverso tipo di gas devono essere

effettuate da un tecnico autorizzato,

nel rispetto della normativa e della

legislazione applicabili, nonché delle

prescrizioni delle società locali di

fornitura di gas ed elettricità.

Prima di effettuare qualsiasi

operazione, staccare l'alimentazione

elettrica e chiudere il gas

Per l'adattamento a un diverso tipo di

gas, si consiglia di rivolgersi al

Questo apparecchio è stato concepito

esclusivamente per uso domestico, non

è consentito l'uso a scopi commerciali o

professionali. Questo apparecchio non

può essere installato in yacht o camper.

La garanzia ha validità solo in caso

venga rispettato l'utilizzo per cui è stato

Prima dell'installazione, verificare che le

condizioni di distribuzione locale (tipo e

pressione del gas) e la regolazione

dell'apparecchio siano compatibili

(consultare la tabella I). Le condizioni di

regolazione dell'apparecchio sono

riportate sull'etichetta o sulla targa di

Questo apparecchio può essere

installato solo in un luogo ben ventilato,

nel rispetto dei regolamenti in vigore e

delle disposizioni relative alla

ventilazione. L'apparecchio non deve

essere collegato a un dispositivo di

espulsione dei prodotti di combustione.

Il cavo di alimentazione deve essere

fissato al mobile per evitare che tocchi

parti calde del forno o del piano di

Gli apparecchi con alimentazione

elettrica devono essere collegati

obbligatoriamente a terra.

Non manipolare l'interno

dell'apparecchio. Ove necessario,

contattare il nostro Servizio Tecnico.

Prima dell’installazione

Questo apparecchio rientra nella classe

3 della norma EN 30-1-1 per gli

apparecchi a gas: apparecchio

incassato in un mobile.

I mobili vicini all’apparecchio devono

essere costituiti da materiali non

infiammabili. I rivestimenti stratificati e la

colla con cui sono fissati devono essere

resistenti al calore.

Questo apparecchio non può essere

installato su frigoriferi, lavatrici,

lavastoviglie o elettrodomestici simili.

Il piano di cottura può essere installato

esclusivamente sopra un forno ventilato.

Se si installa un forno sotto il piano di

cottura, lo spessore del piano di lavoro

può superare lo spessore minimo

richiesto indicato in questo manuale.

Prestare attenzione alle avvertenze

presenti nelle istruzioni per il montaggio

Se si installa un estrattore, far

riferimento al relativo manuale di

installazione, mantenendo sempre una

distanza verticale minima di 650 mm dal

Preparazione del mobile

Effettuare un taglio, delle dimensioni

necessarie, sul piano di lavoro.

Se il piano di cottura è elettrico o misto

(gas ed elettricità) e non c’è un forno

nella zona sottostante, collocare un

separatore di materiale non

infiammabile (ad es. metallo o legno

compensato) a 10 mm dalla base del

In tal modo, se ne impedisce l’accesso

alla parte inferiore. Se il piano di cottura

è a gas, si raccomanda di collocare il

separatore alla stessa distanza.

Sui piani di lavoro in legno, rifinire le

superfici di taglio con una colla speciale,

per proteggerle dall’umidità.

Avvertenza: Per il montaggio del piano

di cottura usare guanti protettivi.

Le graffe e la guarnizione adesiva

(bordo inferiore del piano di cottura)

vengono applicate in fabbrica. Non

rimuoverle per nessun motivo. La

guarnizione garantisce

l’impermeabilizzazione di tutta la

superficie di lavoro ed evita qualsiasi

infiltrazione. Per fissare l’apparecchio al

mobile di incasso, una volta collocato il

piano di cottura nella sua posizione di

lavoro, occorre svitare le graffe fino a

che non girano liberamente (non occorre

svitarle completamente) Incassare e

centrare il piano di cottura.

Premere sui bordi fino ad appoggiare

perfettamente tutto il perimetro.

Girare le graffe e stringerle a fondo.

Smontaggio del piano di

Scollegare l’apparecchio dalla presa

elettrica e dall’attacco del gas.

Svitare le graffe e seguire, in modo

inverso, la procedura di montaggio.

Attacco del gas (fig. 4)

L’estremità del collettore d’ingresso del

piano di cottura a gas è dotato di

filettatura di 1/2” (20,955 mm). Questa

filettatura consente:

-Il raccordo rigido.

-L’attacco a un tubo flessibile metallico

(L min. 1 m - max. 3 m). In questo caso,

bisogna evitare il contatto di questo tubo

con le parti mobili dell’unità d’incasso

(ad esempio, un cassetto) e il passaggio

attraverso spazi che potrebbero

Nel caso in cui occorra realizzare una

connessione cilindrica, sostituire il

gomito montato in fabbrica con quello

fornito nel sacchetto degli accessori.

Non scordarsi di intercalare la

Attenzione! Se si manipola qualunque

tipo di raccordo, verificarne la tenuta.

Pericolo di perdite!

Il fabbricante non è responsabile se

qualche raccordo, dopo essere stato

manipolato, presenta perdite.

Connessione elettrica

Verificare che la tensione e la potenza

dell’apparecchio siano compatibili con

l’installazione elettrica.

I piani di cottura vengono forniti con un

cavo di alimentazione con o senza

Prevedere un interruttore onnipolare

con apertura di contatto di almeno 3mm

(tranne che per i collegamenti a spina,

se la presa è accessibile dall’utente).

Gli apparecchi muniti di spina devono

essere collegati soltanto a cassette conpresa di terra debitamente installata.

Questo apparecchio è del tipo “Y”:

il cavo di ingresso non può essere

cambiato dall’utente ma solo dal

Servizio di assistenza tecnica. Occorre

infatti rispettare il tipo di cavo e la

Variazione del tipo di gas

Se la normativa del paese lo consente,

questo apparecchio può essere adattato

ad altri tipi di gas (v. targa

d’identificazione). I componenti

necessari a questa operazione si

trovano nella busta di conversione in

dotazione (secondo il modello). La busta

è disponibile presso il nostro Servizio di

assistenza tecnica. Procedere come

indicato di seguito:

A) Sostituzione degli iniettori dei

bruciatori rapido, semirapido e ausiliare

del piano di cottura (Fig. 6).

- Togliere le griglie, i coperchi e il corpo

- Sostituire gli iniettori usando la chiave

disponibile presso il nostro Servizio di

assistenza tecnica, con codice 424699,

prestando particolare attenzione a che

l’iniettore non si danneggi quando viene

tolto o fissato al bruciatore.

Assicurarsi di serrarli a fondo per

garantirne la tenuta.

In questi bruciatori, non è necessario

effettuare la regolazione dell’aria

B) Sostituzione degli iniettori per

bruciatori a doppia fiamma (Fig. 7):

L'insieme lastra di vetro più profili è

fissato al resto del piano cottura da un

sistema di fissaggio a clip. Per togliere

l'insieme del vetro più i profili è

procedere nella seguente maniera:

- Togliere le griglie, i coperchi e il corpo

del bruciatore, ecc. Fig. 7a.

- Allentare le due viti dei bruciatori

rapido, semirapido ed ausiliare. Fig. 7b.

- Allentare le tre viti del bruciatore a

doppia fiamma. Fig. 7c.

- Utilizzare la leva di smontaggio 483196

disponibile presso il nostro servizio di

assistenza tecnica. Per liberare le clip

anteriori applicare la leva nella zona

indicata nelle figure 8, seconda del

modello del piano cottura.

Non applicare la leva sugli angoli del

vetro sprovvisti di profilo o cornice!

- Per liberare le clip posteriori sollevare

con attenzione l'insieme vetro più profilo

come indicato nella Fig. 8.

Sostituzione iniettore fiamma

esterna. Svitare la vite di fissaggio L1,

fig. 9a, per tirare indietro la boccola L2.

Estrarre l'iniettore fiamma esterna

girandolo verso sinistra. Mantenere

intanto il porta-iniettore. Fig. 8b.

Avvitare il nuovo iniettore fiamma

esterna, mantenendo il porta-iniettore in

senso contrario. Regolare la boccola di

regolazione della portata di aria L2

secondo il valore - Z -indicato nella

tabella II. Serrare la vite di fissaggio L1.

Sostituzione iniettore fiamma interna.

Svitare il pezzo M3 dal pezzo avvitato

M2. Mantenere a questo scopo il pezzo

avvitato in senso contrario. Vedere

Subito dopo svitare il pezzo avvitato M2

dal pezzo M1, mantenendo quest'ultimo

in senso contrario. Vedere fig. O.

Svitare l'iniettore fiamma interna M4 dal

pezzo M2 e sostituirlo con l'iniettore

adatto, facendo riferimento alla tabella II

e agire sulla boccola di regolazione della

portata d'aria M5 in base al valore -Y-

indicato nella tabella II.

Se l'apparecchio non è ben fissato o il

sistema a clip è troppo rigido potrebbe

sollevarsi tutto l'apparecchio.

Indichiamo qui di seguito il

procedimento da seguire in questo caso:

- Allentare i morsetti di fissaggio

dell'apparecchio-mobile.

- Allentare la presa del gas principale e

togliere l''apparecchio dal suo foro di

- Applicare la leva di smontaggio 483196

come indicato in Fig. W. Montare tutti i

componenti seguendo il procedimento

inverso allo smontaggio.

Regolazione delle chiavi

Collocare le manopole nella posizione di

Estrarre le manopole dalle chiavi. Fig.

È presente una tenuta di gomma

È sufficiente fare pressione con la punta

per creare spazio e accedere alla vite di

regolazione della chiave. Fig. 10a

Non smontare mai la tenuta.

Se non è possibile accedere alla vite di

by-pass, smontare l'insieme lastra di

vetro più profili descritto in:

Sostituzione degli iniettori per i bruciatori

a doppia fiamma. Fig7.

Regolare il fuoco minimo girando la vite

di by-pass con un cacciavite a punta

A seconda del tipo di gas utilizzato

dall'apparecchio, vedere la tabella III ed

effettuare l'azione corrispondente.

A: avvitare completamente le viti di by-

B: allentare le viti di by-pass fino ad

ottenere la corretta fuoriuscita del gas

dai bruciatori: verificare che passando

dalla posizione massima alla minima, il

bruciatore non si spenga, né si crei

alcun ritorno di fiamma.

C: le viti di by-pass devono essere

sostituite da un tecnico autorizzato.

D. non manipolare le viti di by-pass.

È importante posizionare tutte le tenute

per garantire la tenuta.

Questi elementi sono indispensabili per

il corretto funzionamento

dell’apparecchio dato che impediscono

l’introduzione di liquidi e sporcizia

all’interno dell’apparecchio.

Ricollocare le manopole.

Non smontare mai l’asse della chiave

(fig. 11). In caso di guasto, cambiare la

Attenzione! Al termine, collocare

l’etichetta adesiva che indica il nuovo

tipo di gas vicino alla targa di

seguidamente, se indica:
